XDS-1B倒置生物显微镜使用说明书(重庆光电仪器有限公司)

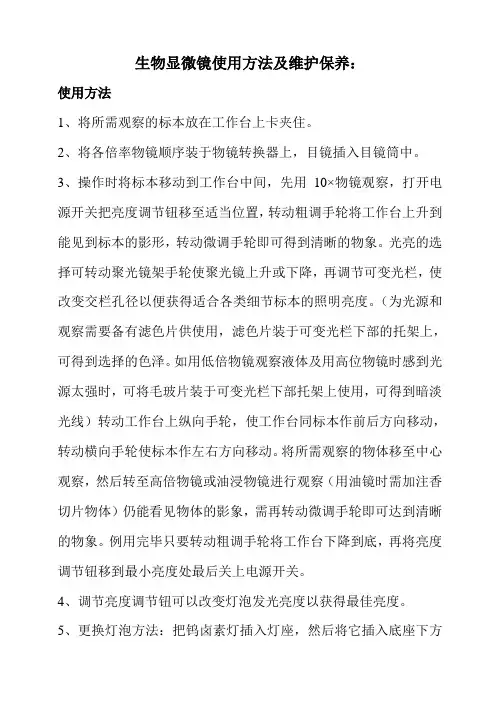

生物显微镜使用方法及维护保养：使用方法1、将所需观察的标本放在工作台上卡夹住。

2、将各倍率物镜顺序装于物镜转换器上，目镜插入目镜筒中。

3、操作时将标本移动到工作台中间，先用10×物镜观察，打开电源开关把亮度调节钮移至适当位置，转动粗调手轮将工作台上升到能见到标本的影形，转动微调手轮即可得到清晰的物象。

光亮的选择可转动聚光镜架手轮使聚光镜上升或下降，再调节可变光栏，使改变交栏孔径以便获得适合各类细节标本的照明亮度。

（为光源和观察需要备有滤色片供使用，滤色片装于可变光栏下部的托架上，可得到选择的色泽。

如用低倍物镜观察液体及用高位物镜时感到光源太强时，可将毛玻片装于可变光栏下部托架上使用，可得到暗淡光线）转动工作台上纵向手轮，使工作台同标本作前后方向移动，转动横向手轮使标本作左右方向移动。

将所需观察的物体移至中心观察，然后转至高倍物镜或油浸物镜进行观察（用油镜时需加注香切片物体）仍能看见物体的影象，需再转动微调手轮即可达到清晰的物象。

例用完毕只要转动粗调手轮将工作台下降到底，再将亮度调节钮移到最小亮度处最后关上电源开关。

4、调节亮度调节钮可以改变灯泡发光亮度以获得最佳亮度。

5、更换灯泡方法：把钨卤素灯插入灯座，然后将它插入底座下方插口处即可。

6、集光镜的装卸和光源调节方法：使用人光源时，将集光镜座上的定位搭子对准底上的缺口，把集光镜插进底座并顺时针旋转使用固紧，然后将显微镜稍微抬起，松开底座上调节螺钉，把灯丝象调节到视场中心，再将调节螺钉拧紧，以便在最佳照明下进行观察。

保养1、要仪器保养与一般光学仪器相同，要放置在阴凉、干燥、无灰尘、酸碱，蒸汽的地方，不用时罩子罩好。

2、所有镜头均经校验，请勿自行拆开，镜面上有污秽，可用脱脂棉稍沾二甲苯等轻轻揩拭，如用酒精，则要注意不要让酒精渗入物镜内部以防酒精溶解透镱胶。

镜面上的灰尘可用吹风球吹去，或用干净毛笔轻轻拭去（或用擦镜纸），清洁机械部分及涂无腐蚀性润滑剂（油）时，特别注意不要碰到光学零件，尤其是物镜。

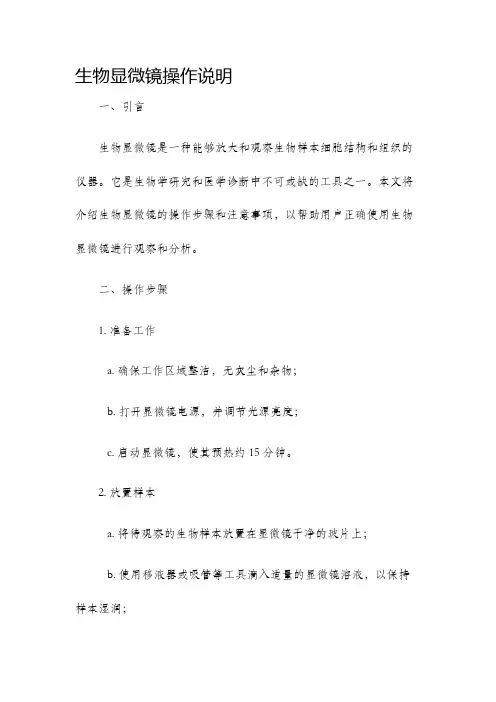

生物显微镜操作说明一、引言生物显微镜是一种能够放大和观察生物样本细胞结构和组织的仪器。

它是生物学研究和医学诊断中不可或缺的工具之一。

本文将介绍生物显微镜的操作步骤和注意事项，以帮助用户正确使用生物显微镜进行观察和分析。

二、操作步骤1. 准备工作a. 确保工作区域整洁，无灰尘和杂物；b. 打开显微镜电源，并调节光源亮度；c. 启动显微镜，使其预热约15分钟。

2. 放置样本a. 将待观察的生物样本放置在显微镜干净的玻片上；b. 使用移液器或吸管等工具滴入适量的显微镜溶液，以保持样本湿润；c. 轻轻覆盖样本上方，避免气泡产生。

3. 调焦a. 打开显微镜盖并调整镜片至最低倍率；b. 将玻片插入显微镜的物镜孔，并旋转适合的物镜以开始观察；c. 使用粗焦距旋钮将物镜移动至与玻片接触并稍微提起；d. 使用细焦距旋钮将样品微微移动，直到图像变得清晰。

4. 调整光源a. 观察到的图像可能由于光照较暗而不清晰；b. 使用光源控制旋钮调整光线强度，使图像变得明亮而清晰；c. 注意过度照明可能会损坏样本，因此要谨慎调整。

5. 放大倍率a. 若要放大图像，可使用旋转物镜转盘轨迹，并选择更高倍率的物镜；b. 注意在调整物镜时，使用细焦距旋钮重新调整焦距，以保持图像清晰。

6. 观察和记录a. 使用眼镜或适配器通过眼镜孔观察样本；b. 如果需要，可以将观察结果通过摄像头连接到计算机等设备上进行保存和记录；c. 记录关键的观察结果，包括图像特征、放大倍率、时间等。

三、注意事项1. 避免触碰镜片a. 镜片上的指纹或污渍会影响图像质量；b. 使用专门的纸巾或棉纱轻轻擦拭镜片，避免使用手指直接触碰。

2. 不要过度调节焦距a. 过度调节焦距可能导致镜头与玻璃片碰撞，损坏设备；b. 调焦时要小心操作，注意避免碰撞。

3. 避免过度照明样本a. 长时间的强光照射可能会导致样本损坏；b. 调节光源强度时要小心谨慎，以避免损坏样本。

四、结论本文介绍了生物显微镜的操作步骤和注意事项。

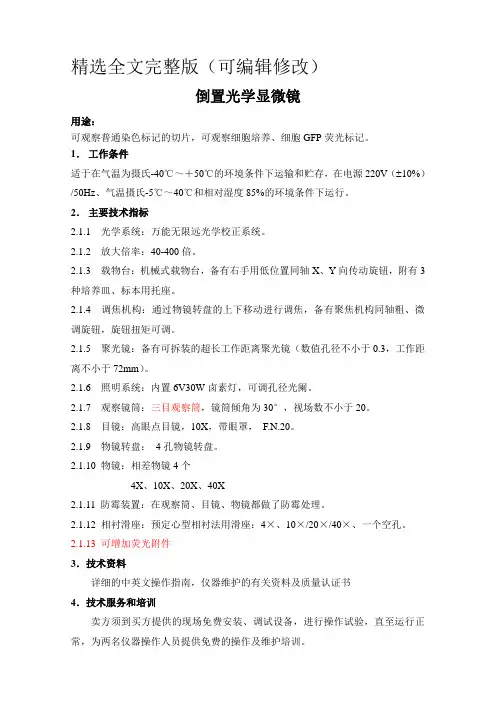

精选全文完整版（可编辑修改）倒置光学显微镜用途：可观察普通染色标记的切片，可观察细胞培养、细胞GFP荧光标记。

1．工作条件适于在气温为摄氏-40℃～＋50℃的环境条件下运输和贮存，在电源220V（ 10%）/50Hz、气温摄氏-5℃～40℃和相对湿度85%的环境条件下运行。

2．主要技术指标2.1.1 光学系统：万能无限远光学校正系统。

2.1.2 放大倍率：40-400倍。

2.1.3 载物台：机械式载物台，备有右手用低位置同轴X、Y向传动旋钮，附有3种培养皿、标本用托座。

2.1.4 调焦机构：通过物镜转盘的上下移动进行调焦，备有聚焦机构同轴粗、微调旋钮，旋钮扭矩可调。

2.1.5 聚光镜：备有可拆装的超长工作距离聚光镜（数值孔径不小于0.3，工作距离不小于72mm）。

2.1.6 照明系统：内置6V30W卤素灯，可调孔径光阑。

2.1.7 观察镜筒：三目观察筒，镜筒倾角为30°，视场数不小于20。

2.1.8 目镜：高眼点目镜，10X，带眼罩，F.N.20。

2.1.9 物镜转盘：4孔物镜转盘。

2.1.10 物镜：相差物镜4个4X、10X、20X、40X2.1.11 防霉装置：在观察筒、目镜、物镜都做了防霉处理。

2.1.12 相衬滑座：预定心型相衬法用滑座：4×、10×/20×/40×、一个空孔。

2.1.13 可增加荧光附件3．技术资料详细的中英文操作指南，仪器维护的有关资料及质量认证书4．技术服务和培训卖方须到买方提供的现场免费安装、调试设备，进行操作试验，直至运行正常，为两名仪器操作人员提供免费的操作及维护培训。

5．质量保证：测试验收合格后1年。

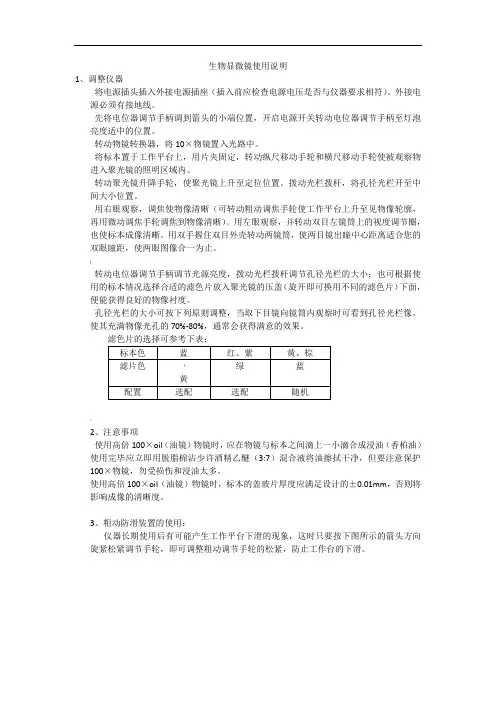

生物显微镜使用说明1、调整仪器将电源插头插入外接电源插座（插入前应检查电源电压是否与仪器要求相符）。

外接电源必须有接地线。

先将电位器调节手柄调到箭头的小端位置，开启电源开关转动电位器调节手柄至灯泡亮度适中的位置。

转动物镜转换器，将10×物镜置入光路中。

将标本置于工作平台上，用片夹固定，转动纵尺移动手轮和横尺移动手轮使被观察物进入聚光镜的照明区域内。

转动聚光镜升降手轮，使聚光镜上升至定位位置。

拨动光栏拨杆，将孔径光栏开至中间大小位置。

用右眼观察，调焦使物像清晰（可转动粗动调焦手轮使工作平台上升至见物像轮廓，再用微动调焦手轮调焦到物像清晰）。

用左眼观察，并转动双目左镜筒上的视度调节圈，也使标本成像清晰。

用双手握住双目外壳转动两镜筒，使两目镜出瞳中心距离适合您的双眼瞳距，使两眼图像合一为止。

)转动电位器调节手柄调节光源亮度，拨动光栏拨杆调节孔径光栏的大小；也可根据使用的标本情况选择合适的滤色片放入聚光镜的压盖（旋开即可换用不同的滤色片）下面，便能获得良好的物像衬度。

孔径光栏的大小可按下列原则调整，当取下目镜向镜筒内观察时可看到孔径光栏像，使其充满物像光孔的70%-80%，通常会获得满意的效果。

、2、注意事项使用高倍100×oil（油镜）物镜时，应在物镜与标本之间滴上一小滴合成浸油（香柏油）使用完毕应立即用脱脂棉沾少许酒精乙醚（3:7）混合液将油擦拭干净，但要注意保护100×物镜，勿受损伤和浸油太多。

使用高倍100×oil（油镜）物镜时，标本的盖玻片厚度应满足设计的±0.01mm，否则将影响成像的清晰度。

3、粗动防滑装置的使用：仪器长期使用后有可能产生工作平台下滑的现象，这时只要按下图所示的箭头方向旋紧松紧调节手轮，即可调整粗动调节手轮的松紧，防止工作台的下滑。

4、维护与保养。

仪器存放及操作环境，应无强烈振动，无光辐射，无腐蚀性液体、气体，湿度和温度适宜的洁净室内。

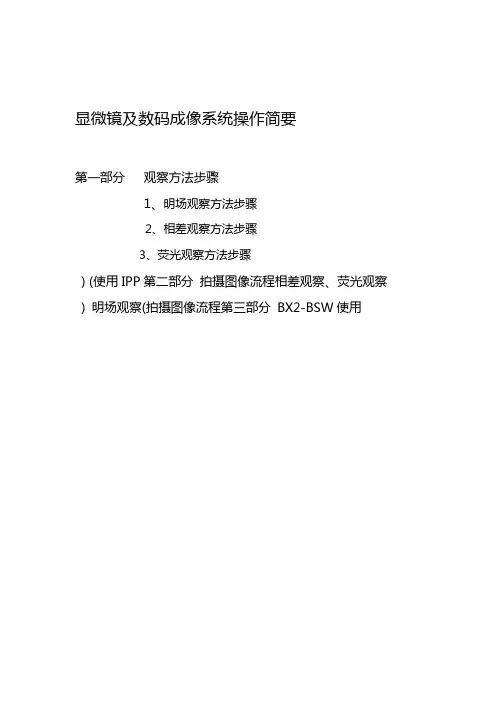

显微镜及数码成像系统操作简要第一部分观察方法步骤1、明场观察方法步骤2、相差观察方法步骤3、荧光观察方法步骤) (使用IPP第二部分拍摄图像流程相差观察、荧光观察) 明场观察(拍摄图像流程第三部分BX2-BSW使用观察方法步骤第一部分 1、明场观察方法步骤涉及部件步骤”主开关拨到“I打开电源开关三目观察筒选择杆拨至最内选择目镜观察光路聚光镜选择钮聚光镜选择明场（BF）相差移出光路载物台、标本夹放入标本于载物台物镜选择钮选择合适物镜进入光路开始观调节瞳间观察筒瞳间距调节调节屈光目镜屈光度调节环寻找标载物台控制手柄手动调调节光照亮图像采准备工作：柯勒照明光轴中心调节第一次观察须完成此调试，完成后不需要再调节，直至装卸过部件后，使用过程中请不要扭动聚光镜中心调节旋钮。

①聚光镜升高到最高位置聚光镜高度升降旋钮②用10X物镜聚焦至清晰③视场光阑打至最小视场光阑④逐步下降聚光镜，使视场中出现清晰正多边形图像聚光镜升降旋钮⑤调节聚光镜中心调节旋钮，使正多边形移至视场中心聚光镜中心调节旋钮⑥逐步打开视场光阑，使正多边形与视场边缘内切视场光阑⑦稍加大视场光阑，使它的图象刚好与视场外切即可视场光阑2、相差（PH）观察方法步骤步骤涉及部件主开关拨到“I”打开电源开关选择目镜观察光路三目观察筒选择杆拨至最内载物台、标本夹放入标本于载物台物镜选择钮选择合适物镜进入光路选择与物镜匹配的相差环聚光镜选择钮进入光路PH对10物镜PH对20物镜PH对40物开始观调节瞳间观察筒瞳间距调调节屈光目镜屈光度调节寻找标载物台控制手手动调调节光照亮图像采3、荧光观察方法步骤准备工作：高压汞灯对中（第一次观察时调整，以后观察时不需调整，除非更换汞灯）步骤涉及部件主开关拨到“I”打开电源开关选择目镜观察光路三目观察筒选择杆拨至最内聚光镜选择明场（BF）聚光镜选择CD+或CD-钮相差环移出光路载物台、标本夹放入标本于载物台物镜选择钮选择合适物镜进入光路标本定位调节瞳间距观察筒瞳间距调节调节屈光度目镜屈光度调节环寻找标本载物台控制手柄手动调焦卤素灯电源调至最暗机身架光强调节按钮打开汞灯电源供电器主开关拨到“I”选择合适的荧光激发块打开光开始观选择合适的物物镜选择按钮选用合适N滤色荧光反射照明器上ND片插槽调节汞灯透镜聚焦旋钮使视场亮度均汞灯透镜聚焦旋钮调节视场光阑和孔径光阑改善反视场光阑/孔径光阑图像采准备工作：高压汞灯对中（第一次观察时调整，以后观察时不需调整，除非更换汞灯）调整完成后，请不要触动对中部件，如汞灯对中旋钮，视场光阑对中钮等。

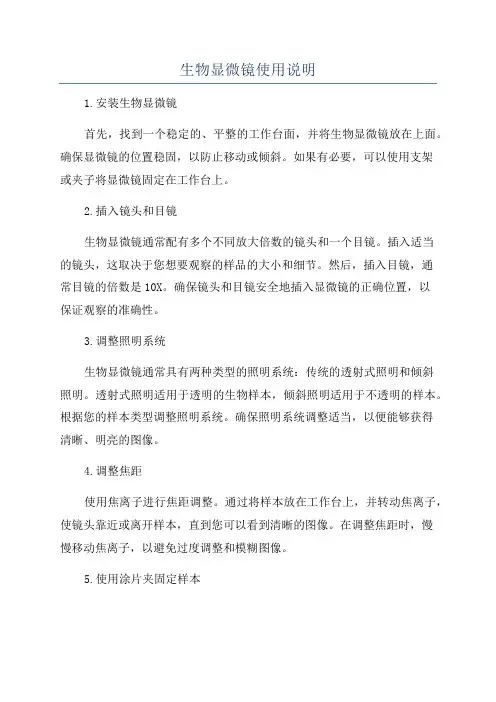

生物显微镜使用说明1.安装生物显微镜首先，找到一个稳定的、平整的工作台面，并将生物显微镜放在上面。

确保显微镜的位置稳固，以防止移动或倾斜。

如果有必要，可以使用支架或夹子将显微镜固定在工作台上。

2.插入镜头和目镜生物显微镜通常配有多个不同放大倍数的镜头和一个目镜。

插入适当的镜头，这取决于您想要观察的样品的大小和细节。

然后，插入目镜，通常目镜的倍数是10X。

确保镜头和目镜安全地插入显微镜的正确位置，以保证观察的准确性。

3.调整照明系统生物显微镜通常具有两种类型的照明系统：传统的透射式照明和倾斜照明。

透射式照明适用于透明的生物样本，倾斜照明适用于不透明的样本。

根据您的样本类型调整照明系统。

确保照明系统调整适当，以便能够获得清晰、明亮的图像。

4.调整焦距使用焦离子进行焦距调整。

通过将样本放在工作台上，并转动焦离子，使镜头靠近或离开样本，直到您可以看到清晰的图像。

在调整焦距时，慢慢移动焦离子，以避免过度调整和模糊图像。

5.使用涂片夹固定样本将您要观察的生物样本放在一块适当大小的玻璃涂片上，并使用涂片夹夹紧样本。

确保样本夹紧得适度，以防止在镜头移动时样本移动。

将装有样本的涂片夹放在显微镜的样本台上，并将其调整到适当的位置。

6.调整放大倍率根据您的需要和观察的细节，通过转动或更换镜头调整放大倍率。

如果您需要更高的放大倍率，可以选择更高倍数的镜头。

确保调整放大倍率后进行焦距的重新调整，以获得清晰的图像。

7.观察和记录通过通过目镜观察样本，在调整焦距的同时慢慢移动显微镜平台，使您能够观察到样本的不同部分。

在观察过程中，可以使用显微镜上的焦调按钮进行微调。

如果您需要记录您的观察结果，可以使用相机或手机等设备进行拍摄或录像。

8.完成观察后的清理观察完成后，关闭照明系统，并将镜头和目镜从显微镜上取下。

使用干净柔软的布轻轻擦拭镜头和目镜的表面，以去除任何污垢或指纹。

然后，将生物显微镜放回原来的位置或盒子中，以便下次使用。

倒置显微镜使用说明1.准备工作a.将倒置显微镜放置在坚固的平台上，并使其处于水平状态。

b.通过调整顶部和侧面的旋钮，使显微镜的镜头平行于平台。

c.打开显微镜的照明系统，确保光源正常工作。

2.样品准备a.将待观察的样品固定在载物台上。

可以使用夹具或者胶片将其固定，确保样品不会移动。

b.根据样品的性质选择合适的载物台，例如透明载物台适用于透射光观察，而金属载物台适用于反射光观察。

c.可根据需要调整载物台的高度和角度，确保样品被正确照明。

3.调节镜头a.打开显微镜的放大倍数选择器，并选择合适的倍数。

常见的倍数包括100X、200X和400X。

注意，选择不同倍数时需要更换不同的镜头。

b.通过调节镜头的对焦手柄和调节旋钮，使图像清晰。

c.通过调节镜头的聚焦手柄，使图像的深浅合适。

聚焦手柄可以控制镜片的运动来改变焦距。

4.观察样品a.将眼睛对准倒置显微镜的眼镜管，并通过调节眼片距离，使图像清晰。

b.用一个眼睛观察样品，另一个眼睛可通过裸眼或查看屏幕来记录或共享观测结果。

c.使用顶部或侧面的旋钮，调节样品在镜头下的位置，以便观察感兴趣的细节或区域。

d.可以使用倒置显微镜上的刻度盘来测量样品的大小或距离。

5.照明控制a.可通过调整照明系统的亮度调节器或对光源进行调节，来调整样品的亮度。

b.如果使用透射光观察样品，可以调节照明系统的透光板或滤光片，来调整样品的颜色或对比度。

6.实施安全措施a.使用倒置显微镜时，应确保操作平稳，以防止显微镜或样品的损坏。

b.在使用镜头时，避免触摸镜片，以免污染或损坏。

c.在观察过程中，要注意观察时间和姿势，以避免眼睛疲劳或不适。

以上是倒置显微镜的使用说明，通过正确操作和调节，倒置显微镜可以提供高清晰度和高放大倍数的观察图像，为科研和研究工作提供帮助。

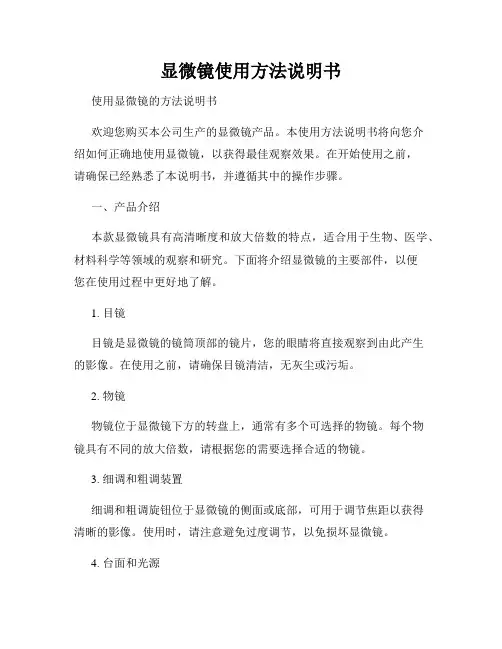

显微镜使用方法说明书使用显微镜的方法说明书欢迎您购买本公司生产的显微镜产品。

本使用方法说明书将向您介绍如何正确地使用显微镜，以获得最佳观察效果。

在开始使用之前，请确保已经熟悉了本说明书，并遵循其中的操作步骤。

一、产品介绍本款显微镜具有高清晰度和放大倍数的特点，适合用于生物、医学、材料科学等领域的观察和研究。

下面将介绍显微镜的主要部件，以便您在使用过程中更好地了解。

1. 目镜目镜是显微镜的镜筒顶部的镜片，您的眼睛将直接观察到由此产生的影像。

在使用之前，请确保目镜清洁，无灰尘或污垢。

2. 物镜物镜位于显微镜下方的转盘上，通常有多个可选择的物镜。

每个物镜具有不同的放大倍数，请根据您的需要选择合适的物镜。

3. 细调和粗调装置细调和粗调旋钮位于显微镜的侧面或底部，可用于调节焦距以获得清晰的影像。

使用时，请注意避免过度调节，以免损坏显微镜。

4. 台面和光源显微镜的台面上通常安装有可移动的玻片夹，用于固定观察的样本。

光源通常位于底部，照亮样本并产生清晰的影像。

二、使用方法在开始使用显微镜之前，请确保您已经准备好样本，并按照以下步骤正确操作显微镜。

1. 调节光源首先，打开显微镜的光源，并调整亮度以适应观察需要。

确保光源不过于刺眼，同时能够提供足够的照明。

2. 将样本放置在台面上使用玻片夹将待观察的样本固定在显微镜台面上，确保样本的位置稳定，避免干扰观察。

3. 选择合适的物镜根据您希望观察的内容，选择合适的物镜。

在选择之前，请先将显微镜调至最低放大倍数，然后逐步增加放大倍数，以便找到最清晰的影像。

4. 调节焦距使用粗调和细调旋钮，逐步调节焦距以获得清晰的影像。

首先使用粗调，粗略地调整焦距，然后再使用细调进行微调，直至获得最佳观察效果。

5. 观察和记录一旦获得清晰的影像，您可以开始观察并记录观察结果。

请注意，观察时应保持眼睛与目镜的适当距离，并避免强烈的眼睛疲劳。

三、注意事项为了获得最佳的观察效果并保护显微镜的使用寿命，请注意以下事项：1. 使用前清洁每次使用显微镜之前，请确保清洁目镜和物镜，以避免灰尘或污垢的影响。

从眼前做起从眼前做起地电1. 用途XDS系列实验室倒置生物显微镜配备有特殊设计的长工作距离平场消色差物镜、长工作距离聚光镜和相衬装置，采用倒置式结构，因而特别适合于附着在培养皿底或悬浮在培养基中的活体观察，是细胞培养、组织培养及微生物研究的必备仪器，在水质鉴定、食品检验、化学反应沉淀物和晶体结构分析等工作中亦可发挥巨大作用，可广泛应用于生物医学、环境保护、工农业生产、教学、科研等诸多行业和部门。

2.规格2.1 物镜标记类别放大倍数数值孔径(N.A.)工作距离(mm)盖玻片厚度(mm)备注LWD PLAN 10/0.25LWD PLAN 25/0.40 LWD PLAN 40/0.60 长距平场消色差10⨯25⨯40⨯0.250.400.607.9531.5LWD PLAN ph 10/0.25 LWD PLAN ph 25/0.40 LWD PLAN ph 40/0.60 长距平场消色差负相衬10⨯25⨯40⨯0.250.400.607.9531.5 绿色标志2.2 目镜标记类别放大倍数焦距(mm) 视场直径(mm)附注WF10⨯广角目镜10⨯25 φ20（图一）XDS-1B型外形图（图二）XDS-1A型外形图4 使用（图四）主机底座图（图五）托臂板安装图4 使用（图七）双目镜组4.5 双手握左右目镜筒（7-2）相对转动，可在55-75mm范围内调整双目瞳距与观察者瞳距一致（双像重合）。

（图九）相衬装置4.10 相衬观察4.10.1对XDS-1型4.10.1.1 将环板片（9-1）插入聚光镜相应插孔中。

4.10.1.2 孔径光栏开至最大。

4.10.1.3 相应放大倍数的相衬物镜置入光路。

4.10.1.4 在一个目镜筒中换用对中目镜观察，调节对中目镜的视度调节圈（9-2），并稍调节聚光镜升降手轮，使环板上的亮圈和相板上的暗环成像同时清晰。

4.10.1.5 转动环板座调节螺钉（８-１１），使环板和相板的中心重合。

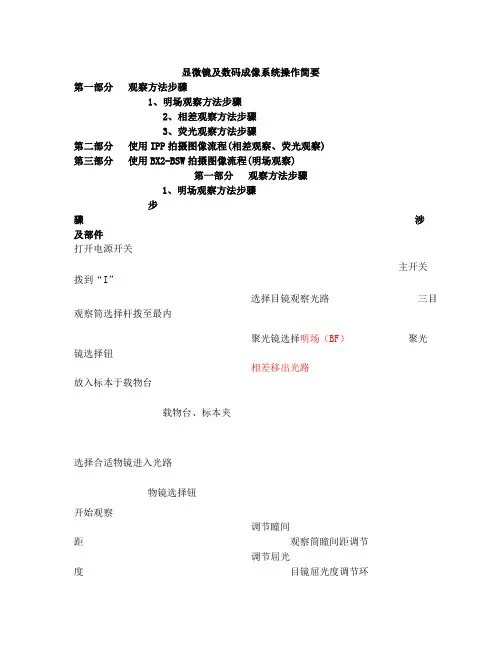

显微镜及数码成像系统操作简要第一部分观察方法步骤1、明场观察方法步骤2、相差观察方法步骤3、荧光观察方法步骤第二部分使用IPP拍摄图像流程(相差观察、荧光观察)第三部分使用BX2-BSW拍摄图像流程(明场观察)第一部分观察方法步骤1、明场观察方法步骤步骤涉及部件打开电源开关主开关拨到“I”选择目镜观察光路三目观察筒选择杆拨至最内聚光镜选择明场（BF）聚光镜选择钮相差移出光路放入标本于载物台载物台、标本夹选择合适物镜进入光路物镜选择钮开始观察调节瞳间距观察筒瞳间距调节调节屈光度目镜屈光度调节环寻找标本载物台控制手柄手动调焦调节光照亮度图像采集准备工作：柯勒照明光轴中心调节第一次观察须完成此调试，完成后不需要再调节，直至装卸过部件后，使用过程中请不要扭动聚光镜中心调节旋钮。

1 聚光镜升高到最高位置聚光镜高度升降旋钮2 用10X物镜聚焦至清晰3 视场光阑打至最小视场光阑4 逐步下降聚光镜，使视场中出现清晰正多边形图像聚光镜升降旋钮5 调节聚光镜中心调节旋钮，使正多边形移至视场中心聚光镜中心调节旋钮6 逐步打开视场光阑，使正多边形与视场边缘内切视场光阑7 稍加大视场光阑，使它的图象刚好与视场外切即可视场光阑2、相差（PH）观察方法步骤步骤涉及部件打开电源开关主开关拨到“I”选择目镜观察光路三目观察筒选择杆拨至最内放入标本于载物台载物台、标本夹选择合适物镜进入光路物镜选择钮选择与物镜匹配的相差环进入光路聚光镜选择钮PH1对应10X物镜、PH1对应20X物镜、PH2对应40X物镜开始观察调节瞳间距观察筒瞳间距调节调节屈光度目镜屈光度调节环寻找标本载物台控制手柄手动调节调节光照亮度图像采集3、荧光观察方法步骤准备工作：高压汞灯对中（第一次观察时调整，以后观察时不需调整，除非更换汞灯）步骤涉及部件打开电源开关主开关拨到“I”选择目镜观察光路三目观察筒选择杆拨至最内聚光镜选择明场（BF）聚光镜选择CD+或CD-钮相差环移出光路放入标本于载物台载物台、标本夹选择合适物镜进入光路物镜选择钮标本定位调节瞳间距观察筒瞳间距调节调节屈光度目镜屈光度调节环寻找标本载物台控制手柄手动调焦卤素灯电源调至最暗机身架光强调节按钮打开汞灯电源供电器主开关拨到“I”选择合适的荧光激发块打开光闸开始观察选择合适的物镜物镜选择按钮选用合适的ND滤色片荧光反射照明器上ND片插槽调节汞灯透镜聚焦旋钮使视场亮度均一汞灯透镜聚焦旋钮调节视场光阑和孔径光阑改善反差视场光阑/孔径光阑图像采集准备工作：高压汞灯对中（第一次观察时调整，以后观察时不需调整，除非更换汞灯）调整完成后，请不要触动对中部件，如汞灯对中旋钮，视场光阑对中钮等。

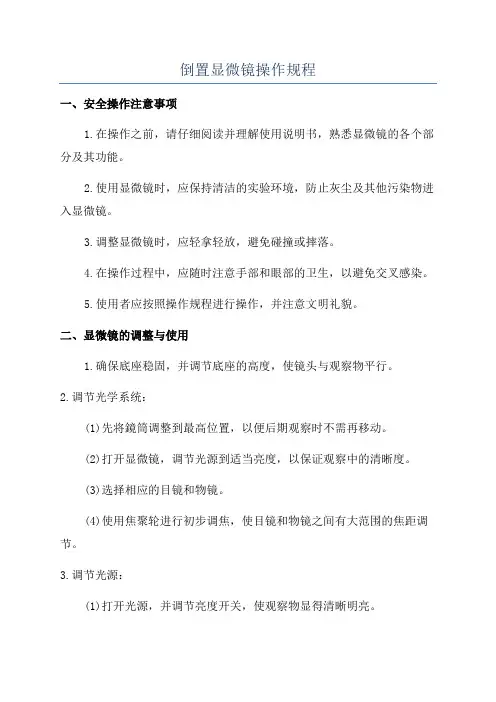

倒置显微镜操作规程一、安全操作注意事项1.在操作之前，请仔细阅读并理解使用说明书，熟悉显微镜的各个部分及其功能。

2.使用显微镜时，应保持清洁的实验环境，防止灰尘及其他污染物进入显微镜。

3.调整显微镜时，应轻拿轻放，避免碰撞或摔落。

4.在操作过程中，应随时注意手部和眼部的卫生，以避免交叉感染。

5.使用者应按照操作规程进行操作，并注意文明礼貌。

二、显微镜的调整与使用1.确保底座稳固，并调节底座的高度，使镜头与观察物平行。

2.调节光学系统：(1)先将鏡筒调整到最高位置，以便后期观察时不需再移动。

(2)打开显微镜，调节光源到适当亮度，以保证观察中的清晰度。

(3)选择相应的目镜和物镜。

(4)使用焦聚轮进行初步调焦，使目镜和物镜之间有大范围的焦距调节。

3.调节光源：(1)打开光源，并调节亮度开关，使观察物显得清晰明亮。

(2)使用孔径光调节孔径光圈的大小，以调节深度焦点。

4.调节物镜与视场：(1)用低倍目镜观察样品，然后转动鎮台，调节镜片使视野中心处的样子清晰并无像差。

(2)用高倍率目镜时，移动鎮架并改变镜片的焦距，使观察物与物镜之间的距离适宜。

5.使用井口设计物镜时，应将镜片垂直放置，避免样品掉落。

6.在使用全息镜时，应留意样品的位置和姿态，保持正确的观察角度。

7.观察物时，通过细调焦轮进行调节，以保持焦距。

三、显微镜的维护与保养1.使用完显微镜后，应关闭光源，注意镜头的清洁，及时清除残留物。

2.不使用时，显微镜应放置在干燥、通风、无尘的地方，避免阳光直射。

3.定期检查显微镜的各个部分，如有损坏或松动，应及时进行维修。

4.镜片保养：应用软毛刷轻轻清除灰尘和碎屑，不使用任何液体。

5.调焦轮保养：使用前应检查调焦轮的调节是否灵活，如发现卡顿或松动，应及时维修。

6.目镜和物镜表面保养：使用软布轻轻擦拭，如有油渍或指纹，可用酒精擦拭。

四、显微镜的安全注意事项1.使用显微镜时应注意避免触摸物镜与鏡筒，以免导致光学部件脱落或损坏。

倒置生物显微镜安全操作及保养规程一、前言倒置生物显微镜是现代生物学研究中不可或缺的一种仪器，是分子细胞生物学、生物医学研究的基础设施。

因此，正确的使用和维护显微镜，对于保证实验室研究的高效性、经济性、安全性和顺畅性具有非常重要的意义。

本文档旨在介绍倒置生物显微镜的安全操作规程及保养注意事项，以减少仪器维修与事故的发生。

二、安全操作规程1. 观察前的准备1.检查电源插头和开关：确认开关处于“关”（Off）位置，插头连接稳固，电源线路没有老化或损坏情况，且符合所在国家或地区的标准；2.检查目镜：目镜应该干净。

若清洗，一定要用无纺布或清洁纸轻轻擦拭；3.检查平台：确认样本盘、温度控制区域或者其他机构是否放置正确；4.检查字母表和标度：检查标度和字母表是否清晰，有无磨损；5.调整桥架：将显微镜通过手轮调整到适合的位置，使其平衡且无卡住的情况。

2. 观察过程中的注意事项1.注意声响：若操作时发现任何声响或者异常情况，停机检查，不能强行使用；2.注意热量：在热盘和激光镜的低功率发射的时候，不要将手臂放在样本盘或其他热源上。

热量会伤害您的皮肤和手臂；3.注意观察环境：观察过程中应该尽量减少空气流动，减少颠簸，减少震动等不利因素；4.确认缩放和对焦：在调整观察样本的时候，首先要确认合适的缩放比例和对焦准确；5.避免光源过强：若光源过强，会影响显微镜寿命与观察质量，应该手动调整光源强度，防止过强。

3. 观察结束后的维护1.清洗显微镜：使用无纺布和软毛刷轻轻擦拭镜头和桥架，将设备存放在干燥，不在阳光明显或者偏热的环境中；2.关设备传电：关闭电源开关，拔下电源线；3.存储设备：长期不用的设备应该放在防潮、防尘、防霉的环境中，由专业技术人员进行维修和检查维护。

三、常见问题及解决方案1. 显微镜电池无法充电或电力缺乏1.检查连接器是否损坏；2.检查电池是否贴在连接器上，而不是在安装填充；3.检验电池是否放置错误；4.检查充电器是否损坏；5.检查电池是否过期。

倒置显微镜操作规程1 目的1.1 规范倒置显微镜的使用和维护操作程序和方法，确保细胞观察的准确性。

2范围2.1 适用于本中心倒置显微镜的使用和维护。

3 职责3.1 设备使用人有责任按本规程进行正确的操作和维护。

4 程序说明4.1 开机4.1.1连接电源，打开镜体下端的电控开关。

4.1.2准备：将待观察对象置于载物台上。

旋转三孔转换器，选择较小的物镜。

观察，并调节铰链式双目目镜，舒适为宜。

4.1.3调节光源：推拉调节镜体下端的亮度调节器至适宜。

通过调节聚光镜下面的光栅来调节光源的大小。

4.1.4调节像距：转三孔转换器，选择合适倍数的物镜；更换并选择合适的目镜；同时调节升降，以消除或减小图像周围的光晕，提高了图像的衬度。

4.1.5观察：通过目镜进行观察结果；调整载物台，选择观察视野。

4.2 关机4.2.1取下观察对象，推拉光源亮度调节器至最暗。

关闭镜体下端的开关，并断开电源。

旋转三孔转换器，使物镜镜片置于载物台下侧，防止灰尘的沉降。

一天使用后防尘罩将仪器罩住。

4.3 日常维护及注意事项4.3.1所有镜头表面必须保持清洁，落在镜头表面的灰尘，可用吸耳球吹去，也可用软毛刷轻轻的掸掉。

4.3.2当镜头表面沾有油污或指纹时，可用脱脂棉蘸少许无水乙醇和乙醚的混合液（3:7）轻轻擦拭。

4.3.3不能用有机溶液清擦其它部件表面，特别是塑料零件，可用软布蘸少量中性洗涤剂清擦。

4.3.4在任何情况下操作人员不能用棉团、干布块或干镜头纸擦试镜头表面，否则会刮伤镜头表面，严重损坏镜头，也不要用水擦试镜头，这样会在镜头表面残留一些水迹，因而可能滋生霉菌，严重损坏显微镜。

4.3.5仪器工作的间歇期间，为了防止灰尘进入镜筒或透镜表面，可将目镜留在镜筒上，或盖上防尘塞，或用防尘罩将仪器罩住。

4.3.6微镜尽可能不移动，若需移动应轻拿轻放，避免碰撞。

4.3.7不允许随意拆卸仪器，特别是中间光学系统或重要的机械部件，以免降低仪器的使用性能。

倒置荧光显微镜使用指南1．按下接线板电源，打开计算机屏幕电源和主机箱电源，双击桌面上Leica Application Suite 图标进入程序。

2．打开显微镜光源，如需使用汞灯，打开汞灯，在记录本上记录下汞灯上显示的已用小时数。

3．显微镜物镜放大倍数有5倍，10倍，20倍，40倍，旋转物镜下转盘改变放大倍数。

4．明场使用方法：将透射光装置的聚光镜转盘旋转至BF档。

选择合适的物镜，调节焦距，用明视光源强度旋转及透射光装置上的光圈调节光源强度。

将滤色块放在第4或5档。

5．相差使用方法：将透射光装置的聚光镜转盘转至PH1档〔物镜为10x,20x时〕或PH2档〔物镜为40x时〕。

用明视光源强度旋转及透射光装置上的光圈调节光源强度。

将滤色块放在第4或5档。

6．荧光使用方法：放下明场遮拦，拉开荧光遮拦棒，旋转滤色块转盘，选择合适的激发波长。

用荧光光源视野调节旋钮和荧光光源光圈调节旋钮调节荧光的范围和强度。

7．图像处理：在“摄取”菜单栏Mic1卡片下根据所选的物镜倍数选择放大倍数。

拉开摄像头操纵杆，单击鼠标左键选择一块白色区域，单击鼠标右键，进行白平衡。

可以通过改变摄取菜单栏摄像头卡片下曝光，饱和，伽马和增益改变显示图像的效果。

明场或者相差模式，建议将增益放在零。

单击拍摄，新建自己的文件夹，保存图片。

8．荧光拍摄完毕，推进荧光遮拦棒，看一下门口的显微镜使用登记表。

（1）如果下一个使用登记时间小于或等于1个小时，不需要关闭汞灯，记录下汞灯使用时间。

将明场电源旋至最低。

将物镜旋至空档。

关闭应用程序。

填写完整仪器使用本。

（2）否则，使用完毕荧光，及时关闭汞灯，注意需长于半个小时，记录下汞灯使用时间。

将明场电源旋至最低，关闭明场电源。

将物镜旋至空档。

关闭应用程序。

关闭电脑。

填写完整仪器使用本。

倒置荧光显微镜使用注意事项1．使用显微镜前，请和Med-X研究院神经组科研秘书沈老师（138********）联系，由其输入密码后，开机。

生物倒置显微镜使用说明
1
2
1.插上插头，旋转旋钮1（如上图），打开电源。

旋钮1同时
控制显微镜给光强弱。

2.将观察样品置于载物台上（可能会需要配合载玻片使用），
调节旋钮3，使载物台左右移动，以便于光源对准样品，易于从目镜中观察
3.调节旋钮2，上升或下降物镜位置，使聚焦，观察清晰的
样品图像。

4.将ccd usb接口接入电脑，打开ToupView软件，进行拍摄。

A.选择设备。

点击一下即可。

B.调节曝光于增益。

曝光时间越短，拍摄出来的视频帧率
越高。

*********
C.调节白平衡。

调节到光差区域清晰即可。

D.其他项酌情使用。

E.捕获照片或者录像。

5.使用过程中注意保护目镜与物镜，不要划伤弄脏镜片。

6.使用完毕后旋转旋钮1，关闭显微镜。

罩上防尘罩。

（具体详细的显微镜说明书见购买仪器附送的纸质版）。

倒置显微镜使用规程
1、插上电源插头，打开开关，调整光的亮度。

2、调整两个镜筒距离以使两只眼睛看到视野重合。

3、把观测样品至于载物台上，使其中心位于载物台中央。

4、调整物镜，先用小倍数的，视野粗准焦螺旋和微调旋钮相结合的方式调节载物台与目镜之间的距离，以使能够得到清晰的图像，之后为使观测到更清晰的图像，调节物镜到高倍数。

5、采用最佳倍数观测样品。

6、观测完毕后，关闭开关，待其冷却用防尘罩罩住，以免灰尘飘落。

7、采用最佳的倍数观测样品。

8、观测完毕，关闭开关，待其冷却用布罩将其罩住，以免灰尘飘落。

注：倒置显微镜是比较精密的仪器，操作时一定要小心，除了微调，放大镜外，其他的按钮建议不要随便动。

等灯冷却后，一定要将显微镜外罩罩上。

显微镜的物镜和目镜要定时清洗（用棉花蘸丙酮和乙醚的混合物轻擦）。

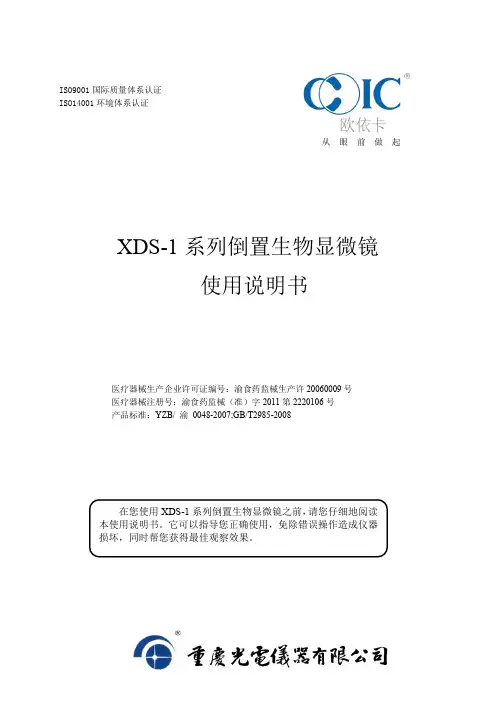

ISO9001国际质量体系认证ISO14001环境体系认证从眼前做起XDS-1系列倒置生物显微镜使用说明书医疗器械生产企业许可证编号：渝食药监械生产许20060009号医疗器械注册号：渝食药监械（准）字2011第2220106号产品标准：YZB/ 渝0048-2007;GB/T2985-2008页脚内容0页脚内容1XDS-1系列倒置生物显微镜使用说明书申明：此说明书中内容，如产品因技术改进发生变更，恕不预告，敬请客户谅解！从眼前做起请珍惜您周围的环境，杜绝可以避免的污染，在您使用XDS-1系列倒置生物显微镜之前，请您仔细地阅读本使用说明书。

它可以指导您正确使用，免除错误操作造成仪器页脚内容2地 址：重庆市北碚区歇马镇沪渝村82号 电 话：（023）67959666 68287856 传 真：（023）68283256 网 址：http//: 邮 编：400712生产地址：重庆北碚歇马（重庆光学仪器厂）目 录1. 用途 (1)2. 规格............................................................1 3. 安装 (3)4.使用 (5)5.维护保养 (7)6.常见故障与排除方法 (9)7.标准配套表 (10)页脚内容310 25 4010 25 40WF101020 WF161614 S 559.5 S 6.3 6.37.6 S0.650.65DZ 1111PF1017.4 102.3 总放大倍数物镜总放大倍数目镜1254观察WF 10（φ20）100250400 WF 16（φ14）160400640摄影S 55125200S 6.3631582522.4 载物台纵横方向行程50mm×75mm，刻尺格值1mm，2.7粗微调焦组粗微调焦手轮同轴安装，粗动行程10mm，微动手轮格值0.002mm。

2.8双目瞳距调节范围55~75mm.2.9 摄影幅面24mm36mm.2.10 摄像装置选配2.11 电源输入: 220V50Hz (或110V60Hz)保险丝管: 520 1A游标格值0.1mm。

（一）、显微镜1，开灯.接通显微镜的电源（按下电源开关后），打开灯。

通过亮度调节器来调节视场的亮度。

（顺时针旋转，增加亮度。

逆时针转动，减少亮度。

）当使用TS100 - F时，在调整视场的亮度之前将光路转换旋钮设置成BINO. 2，调节瞳距.通过目镜，调节两目镜之间的距离，使左右视野重叠成一个单一的图像。

（这个操作使得目镜的距离能够同操作者的眼睛相匹配。

）3，调节屈光度调节环到参考的位置.旋转右边目镜的屈光度调节环使之与标准的“0”刻度对准，左边目镜的屈光调节环也调到“0”刻度处。

4，完全打开环形光阑.通过移动电容器上的环形光阑杆，使之到最右边，是光圈完全打开。

5，放样品将样品放在载物环上，调节它的位置，使它在载物台的中心（具有均匀的浓度）。

当使用Φ35-mm的培养皿时，需要用提供的圆孔环固定以防培养皿掉下去。

（当使用其他载物台时参考P.67的内容）6，调节屈光度.根据使用者的左右眼视力调整目镜的屈光度调节环。

调整完之后，就可以得到正确的物镜操作，包括对焦。

(1) 如果相位板和NAMC滑板已设计好，使空孔进入光路或者从电容器上移动滑板。

(2)将10倍物镜放置在光路中，先调节调节粗准焦旋钮再调节细准焦螺旋，对准样品。

(3)将40倍物镜放置在光路中，调节聚光器调焦螺旋对准样品。

（当40倍物镜有一个纠正环时，调节它来弥补载物台的厚度当此时的物镜有个正确的环，调整它使其与容器的厚度相符。

(4)将10倍物镜放置在光路中，右眼注视右目镜，不要接触聚光器调焦旋钮，调节右边的屈光度调节环，对准样品。

(5)左眼注视左目镜，不要接触聚光器调焦旋钮，调节左边的屈光度调节环，对准样品。

(6)重复从（3）到（5）的步骤。

(7)如果相位板和NAMC滑板的位置被移动了，将它们恢复到原来的位置7，观察样品.通过使用最佳的显微方法观察样品相位对比显微镜的使用可以参考书60页NAMC的显微使用参考书62页明视野显微的使用请看书65页8，关灯按下机器电源开关关灯，待灯箱冷却后，为了防止灰尘用塑料盖好显微镜。

显微镜及数码成像系统操作简要第一部分观察方法步骤1、明场观察方法步骤2、相差观察方法步骤3、荧光观察方法步骤) (使用IPP第二部分拍摄图像流程相差观察、荧光观察) 明场观察(拍摄图像流程第三部分BX2-BSW使用观察方法步骤第一部分 1、明场观察方法步骤涉及部件步骤”主开关拨到“I打开电源开关三目观察筒选择杆拨至最内选择目镜观察光路聚光镜选择钮聚光镜选择明场（BF）相差移出光路载物台、标本夹放入标本于载物台物镜选择钮选择合适物镜进入光路开始观调节瞳间观察筒瞳间距调节调节屈光目镜屈光度调节环寻找标载物台控制手柄手动调调节光照亮图像采准备工作：柯勒照明光轴中心调节第一次观察须完成此调试，完成后不需要再调节，直至装卸过部件后，使用过程中请不要扭动聚光镜中心调节旋钮。

①聚光镜升高到最高位置聚光镜高度升降旋钮②用10X物镜聚焦至清晰③视场光阑打至最小视场光阑④逐步下降聚光镜，使视场中出现清晰正多边形图像聚光镜升降旋钮⑤调节聚光镜中心调节旋钮，使正多边形移至视场中心聚光镜中心调节旋钮⑥逐步打开视场光阑，使正多边形与视场边缘内切视场光阑⑦稍加大视场光阑，使它的图象刚好与视场外切即可视场光阑2、相差（PH）观察方法步骤步骤涉及部件主开关拨到“I”打开电源开关选择目镜观察光路三目观察筒选择杆拨至最内载物台、标本夹放入标本于载物台物镜选择钮选择合适物镜进入光路选择与物镜匹配的相差环聚光镜选择钮进入光路PH对10物镜PH对20物镜PH对40物开始观调节瞳间观察筒瞳间距调调节屈光目镜屈光度调节寻找标载物台控制手手动调调节光照亮图像采3、荧光观察方法步骤准备工作：高压汞灯对中（第一次观察时调整，以后观察时不需调整，除非更换汞灯）步骤涉及部件主开关拨到“I”打开电源开关选择目镜观察光路三目观察筒选择杆拨至最内聚光镜选择明场（BF）聚光镜选择CD+或CD-钮相差环移出光路载物台、标本夹放入标本于载物台物镜选择钮选择合适物镜进入光路标本定位调节瞳间距观察筒瞳间距调节调节屈光度目镜屈光度调节环寻找标本载物台控制手柄手动调焦卤素灯电源调至最暗机身架光强调节按钮打开汞灯电源供电器主开关拨到“I”选择合适的荧光激发块打开光开始观选择合适的物物镜选择按钮选用合适N滤色荧光反射照明器上ND片插槽调节汞灯透镜聚焦旋钮使视场亮度均汞灯透镜聚焦旋钮调节视场光阑和孔径光阑改善反视场光阑/孔径光阑图像采准备工作：高压汞灯对中（第一次观察时调整，以后观察时不需调整，除非更换汞灯）调整完成后，请不要触动对中部件，如汞灯对中旋钮，视场光阑对中钮等。
