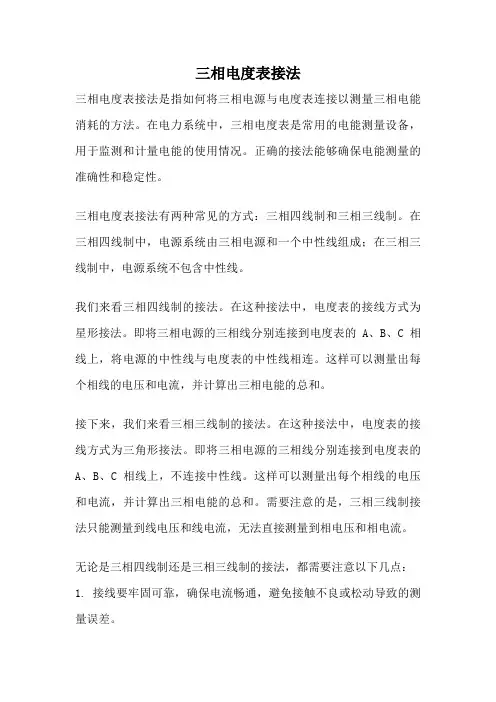

三相电度表接法三相电度表接法是指如何将三相电源与电度表连接以测量三相电能消耗的方法。
在电力系统中，三相电度表是常用的电能测量设备，用于监测和计量电能的使用情况。
正确的接法能够确保电能测量的准确性和稳定性。
三相电度表接法有两种常见的方式：三相四线制和三相三线制。
在三相四线制中，电源系统由三相电源和一个中性线组成；在三相三线制中，电源系统不包含中性线。
我们来看三相四线制的接法。
在这种接法中，电度表的接线方式为星形接法。
即将三相电源的三相线分别连接到电度表的A、B、C相线上，将电源的中性线与电度表的中性线相连。
这样可以测量出每个相线的电压和电流，并计算出三相电能的总和。
接下来，我们来看三相三线制的接法。
在这种接法中，电度表的接线方式为三角形接法。
即将三相电源的三相线分别连接到电度表的A、B、C相线上，不连接中性线。
这样可以测量出每个相线的电压和电流，并计算出三相电能的总和。
需要注意的是，三相三线制接法只能测量到线电压和线电流，无法直接测量到相电压和相电流。
无论是三相四线制还是三相三线制的接法，都需要注意以下几点：1. 接线要牢固可靠，确保电流畅通，避免接触不良或松动导致的测量误差。
2. 电度表的额定电流和额定电压要与电源系统相匹配，以确保测量准确性和安全性。
3. 在接线过程中，应注意电源系统的相序，确保接线正确无误，避免测量结果的错误。
4. 定期检查电度表的运行情况，确保其正常工作并进行必要的校准和维护，以保证测量结果的准确性和可靠性。
三相电度表接法是电力系统中常见的电能测量方法之一。
正确的接法能够确保电能测量的准确性和稳定性，为电力管理和能源消耗分析提供重要依据。
在实际应用中，根据具体情况选择适合的接线方式，并注意接线的牢固可靠以及定期维护和校准，以确保电度表的正常工作和测量结果的准确性。
三相三线电度表正确接线的简易别法三相三线有功电能表计量三相三线有功电能，有两种非标准正确接线方式：(1)元件1采用线电压UＢＣ和相电流ib，元件2采用线电压UAC和相电流iA，这种接线方式的瞬间功率表达式为P=UＢＣib+UACiA；(2)元件1采用线电压UＣA和相电流ic，元件2采用线电压UＢA和相电流ib，这种接线方式的瞬间功率表达式为P=UＣAic+UBAib。
在三相三线系统中，如果B 相接地，则这两种非标准接线方式就可能漏计电度。
比如：高压两线一地输电方式或低压三相三线供电方式，B相在电能表外的电源侧和负荷侧若同时接地运行，则三相三线有功电能表必然漏计电度，因此通常不采用这两种接线方式。
而常用的标准正确接线只有一种(如图1)，错误接线却有许多种。
为了迅速地判别电能表接线是否正确，可采用下述简易方法：(1)首先对任何正转的电能表，如果原电能表接线正确，通过三次对调任意两根电压进线后，三次电能表都应停转，如不停转或有一次不停转，则证明原电能表接线肯定有错误。
因为原电能表接线如果正确，对调任意两根电压进线后，其功率计算如下：①对调A、B两相电压(矢量图如图2a所示)其功率为：P1=UBAIAcos(150-φA)=-UIcos(30+φ)P2=UCAICcos(30+φC)=UIcos(30+φ)P=P1+P2=0②对调B、C两相电压(矢量图如图2b所示)，其功率为：P1=UACIAcos(30-φA)=UIcos(30-φ)P2=UBCICcos(150+φC)=-UIcos(30-φ)P=P1+P2=0③对调A、C两相电压(矢量图如图2c所示)，其功率为：P1=UCBIAcos(90+φA)=-UIcos(90-φ)P2=UABICcos(90-φC)=UIcos(90-φ)P=P1+P2=0(1)首先对任何正转的电能表，如果原电能表接线正确，通过三次对调任意两根电压进线后，三次电能表都应停转，如不停转或有一次不停转，则证明原电能表接线肯定有错误。
三相三线电度表正确接线的简易判别法三相三线有功电能表计量三相三线有功电能,有两种非标准正确接线方式:(1元件 1采用线电压 U BC和相电流 ib , 元件 2采用线电压 UAC 和相电流 iA , 这种接线方式的瞬间功率表达式为 P=UBC ib+UACiA; (2元件 1采用线电压 U C A 和相电流 ic , 元件 2采用线电压 U B A 和相电流 ib , 这种接线方式的瞬间功率表达式为P=UC Aic+UBAib。
在三相三线系统中, 如果 B 相接地,则这两种非标准接线方式就可能漏计电度。
比如:高压两线一地输电方式或低压三相三线供电方式, B 相在电能表外的电源侧和负荷侧若同时接地运行,则三相三线有功电能表必然漏计电度, 因此通常不采用这两种接线方式。
而常用的标准正确接线只有一种 (如图 1 ,错误接线却有许多种。
为了迅速地判别电能表接线是否正确,可采用下述简易方法: (1首先对任何正转的电能表, 如果原电能表接线正确, 通过三次对调任意两根电压进线后,三次电能表都应停转,如不停转或有一次不停转,则证明原电能表接线肯定有错误。
因为原电能表接线如果正确,对调任意两根电压进线后,其功率计算如下:①对调 A 、 B 两相电压 (矢量图如图 2a 所示其功率为:P1=UBAIAcos(150-φA=-UIcos(30+φP2=UCAICcos(30+φC=UIcos(30+φP=P1+P2=0②对调 B 、 C 两相电压 (矢量图如图 2b 所示 ,其功率为:P1=UACIAcos(30-φA=UIcos(30-φP2=UBCICcos(150+φC=-UIcos(30-φP=P1+P2=0③对调 A 、 C 两相电压 (矢量图如图 2c 所示 ,其功率为:P1=UCBIAcos(90+φA=-UIcos(90-φP2=UABICcos(90-φC=UIcos(90-φP=P1+P2=0三次对调电压进线后,从电能表的功率计算说明,如果原接线正确,在对调电压进线后都应停转 (或有微动。
各类电表接法更多关注公....众....号民熔电气集团回复电气获取更多电气行业资料三相电表接法单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线—图文JW原创一、机械式电度表的型号及其含义。
电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号 +派生号。
如我们常用的家用单相电度表：DD862-4型、DDS971型、DDSY971型等。
1、类别代号：D-电度表2、组别代号表示相线：D-单相；S--三相三线；T--三相四线。
表示用途的分类：D一多功能；S-电子式；X一无功；Y-预付费；下一复费率。
3、设计序号用阿拉伯数字表示。
每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。
综合上面几点： DD--表示单相电度表：如D0971型DD862型 DS--表示三相三线有功电度表：如DS862，DS971型 DT--表示三相四线有功电度表：如DT862、DT971型 DX--表示无功电度表：如DX971、DX864型 DDS-表示单相电子式电度表：如DDS971型 DTS--表示三相四线电子式有功电度表：如DTS971型 DDSY--表示单相电子式预付费电度表：如DDSY971型 DTSF--表示三相四线电子式复费率有功电度表：如DTSF971型 DSSD--表示三相三线多功能电度表：如DSSD971型如5（20)A即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如3x5（20)A。
5、参比电压指的是确定电度表有关特性的电压值对于三相三线电度表以相数乘以线电压表示，如3x380V。
4、基本电流和额定最大电流基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。
二、机械式三相四线电度表的读法 1、如果您的三相四线电度表是最右边没有红色读数框的，那黑色读数框的都是整数，只是在最右边（即个位数）的"计数轮”的右边带有刻度，而这个刻度就是小数点后的读数；如果是带有红色读数框的，那红色读数框所显示的就是小数。

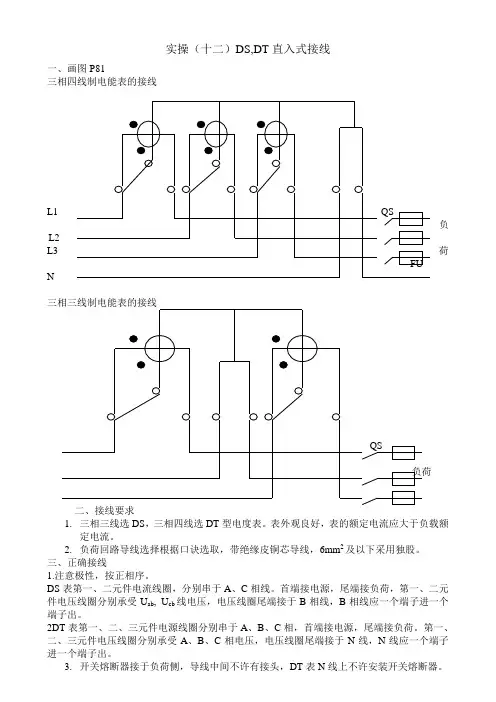

实操（十二）DS,DT直入式接线一、画图P81三相四线制电能表的接线L1负 L2L3 荷N1.三相三线选DS，三相四线选DT型电度表。
表外观良好，表的额定电流应大于负载额定电流。
2.负荷回路导线选择根据口诀选取，带绝缘皮铜芯导线，6mm2及以下采用独股。
三、正确接线1.注意极性，按正相序。
DS表第一、二元件电流线圈，分别串于A、C相线。
首端接电源，尾端接负荷，第一、二元件电压线圈分别承受U ab, U cb线电压，电压线圈尾端接于B相线，B相线应一个端子进一个端子出。
2DT表第一、二、三元件电源线圈分别串于A、B、C相，首端接电源，尾端接负荷。
第一、实操（十三）DS,DT配接CT的接线一、电气原理图三相三线电能表配接电流互感器的接法XXXN一、安装接线要求1.选表：三相三线选DS，三相四线选DT电度表，额定电流为5A，DS表选2个CT，DT表选3个CT，0.5级，CT一次额定电流约为1.5倍负荷电流。
2.选线：负荷回路导线根据口诀选线，选带绝缘皮铜芯导线。
与电度表相连的导线，电压回路不小于1.5mm2,电流回路不小于2.5mm2，选带绝缘皮独股铜芯导线，为4mm2.三、正确接线1.注意极性，按正相序接线，每个CT与一个元件为一组，接入相线。
2、CT一次串于相线，首端接电源，尾端接负荷。
3、CT二次K1K2与电流线圈，首尾端对应相连，K2及铁芯接地，二次不得开路，导线中间不许有接头。
4、电压线圈首端接于CT一次首端（L1）上。
5、电压线圈尾端DS型接于B相，DT型接于N线，B相线及N线均可单根入表。
四、开关熔断器接于负荷侧，导线中间不许有接头，DT表N线上不许安装开关熔断器。
五、250A以上撒谎那个负荷，应通过专用接线端子入表，接线应按正相序排列，从左到右或从上到下，分别为A，B，C，N六、安装接线时，导线应排列整齐，线端应压紧、牢固。
七、线两端应有标记，中间不许有接头。
八、表的金属外壳应接保护线。
三相三线有功电度表接线分析作者：周广斌来源：《消费电子·理论版》2013年第11期摘要：电力企业是一项设备、技术、资金密集型产业，而电度表能否准确计量，不但取决于电度表的精度等级，更重要的是取决于电度表的正确接线。
为了提高设备的可靠性、经济性以适应电力生产建设的迅速发展，我们必须加强三相三线有功电度表接线分析。
关键词：三相三线；有功电度表；接线分析中图分类号：TM933.4 文献标识码：A 文章编号：1674-7712 （2013） 22-0000-01一、前言电度表是电力系统重要的电气设备之一，它对电力系统的安全运行起着十分重要的作用。
交流有功电度表的正确接线是保证电度表准确计量的首要条件。
三相三线有功电表共有144种接法。
为了较好的保证电力设备运行的稳定性，我们需要对电度表的接线分析进行管理和控制。
三相三线有功电度表接线又是电度表接线中的一项重要工作，因此，必须从多方面人手，切实做好三相三线有功电度表的接线工作。
二、电度表在使用中出现的问题电度表是用电的计算器具。
长久以来，从事工业用电的工作者发现有的电度表所带负荷虽然很大，铝盘转速却很低，完全达不到所带负荷的要求。
有时铝盘甚至反转。
经过校核电度表本身，完全满足表的技术要求。
这时人们往往认为电度表是没有问题的。
在电度表铝盘反转时，检修工有时也不按规定的接线图去分析、检修电度表的接线，只认为是电压相序错了，随意调换三相电压线中的其中两相。
一旦转向正确，就认为一切正常，这种观点是完全错误的。
三、电能计量装置的分类在电能计量装置中，运行的电能计量装置的分类按其所计量电能量的多少和计量对象的重要程度分五类进行管理即Ⅴ类、Ⅳ类、Ⅲ类、Ⅱ类、Ⅰ类。
对于单相供电的电力用户来说，所采用的一种计费用电能的计量装置就是V类电能计量装置。
Ⅳ类电能计量装置的特点是突出经济性，它能够综合分析多种内部经济技术指标，并能够实现对电能计量装置的综合性考核。
Ⅲ类电能计量装置指的是考核有功电量平衡的110kV及以上、供电企业内部用于承包考核的计量点、发电企业场（站）用电量、100MW及以下发电机、变压器容量为315kVA及以上的或者月平均用电量10万kWh以上的送电线路电能计量装置。
