物理：教科版九年级上 第四章 2.电压电流产生的原因(同步练习)

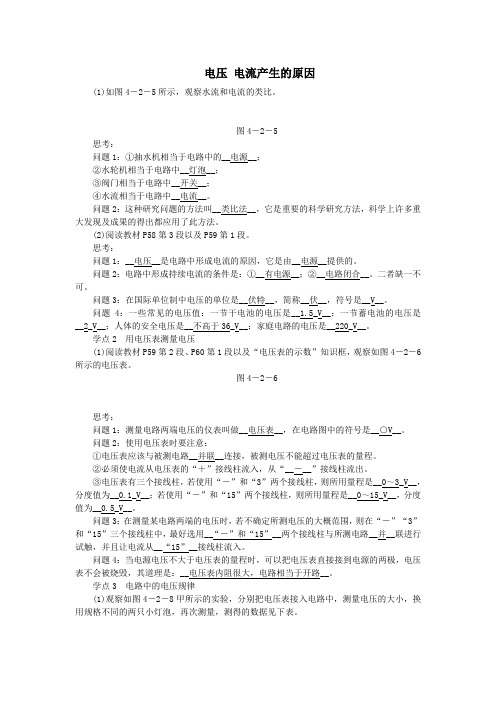

电压电流产生的原因(1)如图4－2－5所示，观察水流和电流的类比。

图4－2－5思考：问题1：①抽水机相当于电路中的__电源__；②水轮机相当于电路中__灯泡__；③阀门相当于电路中__开关__；④水流相当于电路中__电流__。

问题2：这种研究问题的方法叫__类比法__，它是重要的科学研究方法，科学上许多重大发现及成果的得出都应用了此方法。

(2)阅读教材P58第3段以及P59第1段。

思考：问题1：__电压__是电路中形成电流的原因，它是由__电源__提供的。

问题2：电路中形成持续电流的条件是：①__有电源__；②__电路闭合__。

二者缺一不可。

问题3：在国际单位制中电压的单位是__伏特__，简称__伏__，符号是__V__。

问题4：一些常见的电压值：一节干电池的电压是__1.5_V__；一节蓄电池的电压是__2_V__；人体的安全电压是__不高于36_V__；家庭电路的电压是__220_V__。

学点2 用电压表测量电压(1)阅读教材P59第2段、P60第1段以及“电压表的示数”知识框，观察如图4－2－6所示的电压表。

图4－2－6思考：问题1：测量电路两端电压的仪表叫做__电压表__，在电路图中的符号是__○V__。

问题2：使用电压表时要注意：①电压表应该与被测电路__并联__连接，被测电压不能超过电压表的量程。

②必须使电流从电压表的“＋”接线柱流入，从“__－__”接线柱流出。

③电压表有三个接线柱，若使用“－”和“3”两个接线柱，则所用量程是__0～3_V__，分度值为__0.1_V__；若使用“－”和“15”两个接线柱，则所用量程是__0～15_V__，分度值为__0.5_V__。

问题3：在测量某电路两端的电压时，若不确定所测电压的大概范围，则在“－”“3”和“15”三个接线柱中，最好选用__“－”和“15”__两个接线柱与所测电路__并__联进行试触，并且让电流从__“15”__接线柱流入。

问题4：当电源电压不大于电压表的量程时，可以把电压表直接接到电源的两极，电压表不会被烧毁，其道理是：__电压表内阻很大，电路相当于开路__。

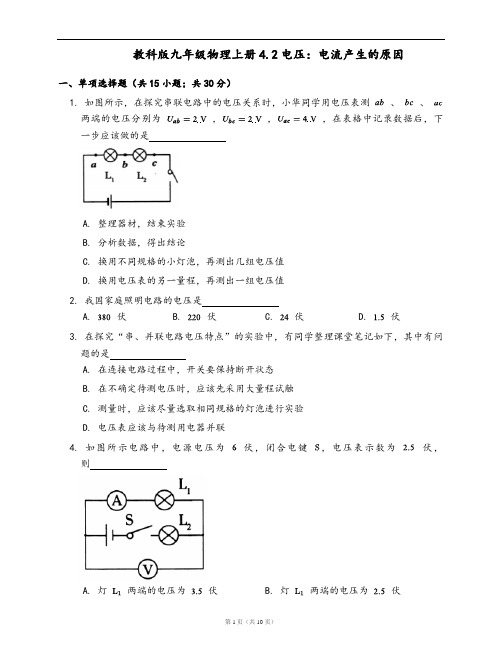

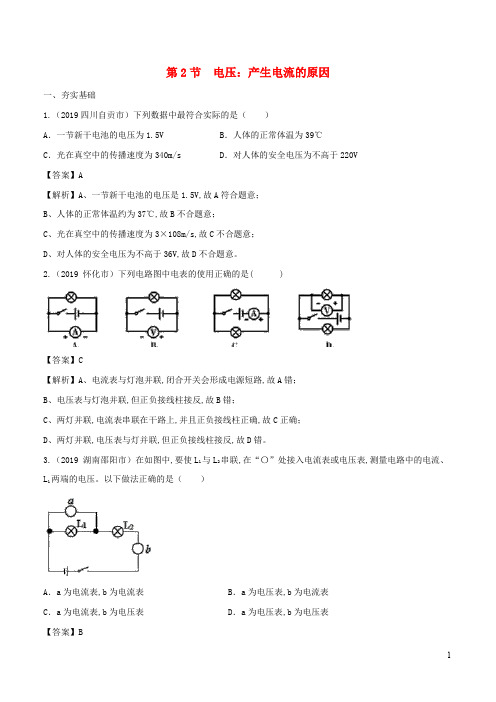

第2节电压：产生电流的原因一、夯实基础1.（2019四川自贡市）下列数据中最符合实际的是（）A．一节新干电池的电压为1.5V B．人体的正常体温为39℃C．光在真空中的传播速度为340m/s D．对人体的安全电压为不高于220V【答案】A【解析】A、一节新干电池的电压是1.5V,故A符合题意；B、人体的正常体温约为37℃,故B不合题意；C、光在真空中的传播速度为3×108m/s,故C不合题意；D、对人体的安全电压为不高于36V,故D不合题意。

2.（2019 怀化市）下列电路图中电表的使用正确的是( )【答案】C【解析】A、电流表与灯泡并联,闭合开关会形成电源短路,故A错；B、电压表与灯泡并联,但正负接线柱接反,故B错；C、两灯并联,电流表串联在干路上,并且正负接线柱正确,故C正确；D、两灯并联,电压表与灯并联,但正负接线柱接反,故D错。

3.（2019 湖南邵阳市）在如图中,要使L1与L2串联,在“〇”处接入电流表或电压表,测量电路中的电流、L1两端的电压。

以下做法正确的是（）A．a为电流表,b为电流表B．a为电压表,b为电流表C．a为电流表,b为电压表D．a为电压表,b为电压表【答案】B【解析】由图可知,a表跟灯泡L1并联,所以a应为电压表；b表串联在电路中,所以b应为电流表,此时电流表测量电路中的电流,电压表测量L1两端的电压。

4.（2019成都市）如图所示,将手机充电器插人家庭电路插座中,即可为手机充电。

充电器为手机充电时的输出电压约为（）A.1.5VB.5VC.l10VD.220V【答案】B【解析】手机是我们生活中常用的用电器,充电时电压约为5V。

5.(2019 呼和浩特市)如图所示,电源电压一定。

关于电路的工作情况,下列说法正确的是( )A. 同时闭合两个开关,两只灯泡电流是相同的B. 若先闭合S1,再闭合S2,电压表读数不变、电流表读数变大C. 若电压表和电流表位置对调,闭合S1、S2后,则两表都被烧坏D. 若灯L1被短路,闭合S1、S2后,灯L1不亮,灯L2亮,电流表损坏【答案】B【解析】A．同时闭合两个开关,两灯泡并联,它们两端的电压相等,由于两灯泡的规格不确定,即电阻未知,所以通过两灯泡的电流不一定相等,故A错误；B．先闭合S1时,电路为L1的简单电路,电压表测电源两端电压,电流表测通过L1的电流；再闭合S2后,两灯泡并联,电压表测电源两端的电压,电流表测干路电流；根据电源的电压不变可知,电压表的示数不变,根据并联电路中干路电流等于各支路电流之和可知,电流表的示数变大,故B正确；C．若电压表和电流表位置对调,此时电压表串联在电路中,由于电压表的阻值很大,电路中的电流会很小,所以闭合S1、S2后,则两表都不会烧坏,故C错误；D．若灯L1被短路,闭合S1、S2后,会造成电源短路,则灯L1、L2都不亮,电流表损坏,故D错误。

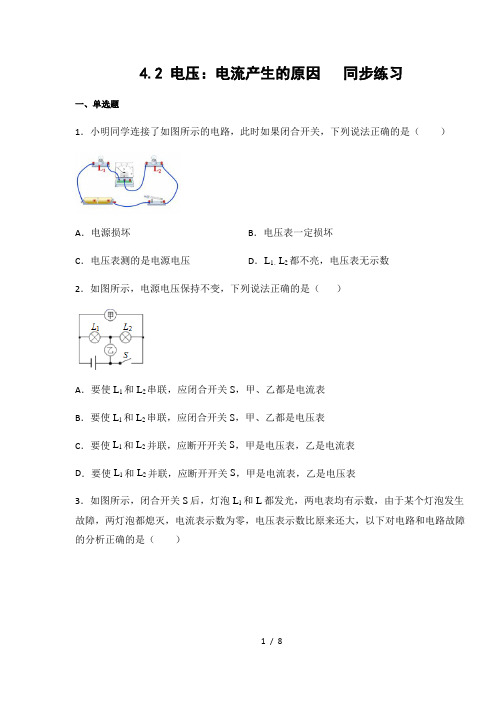

4.2 电压：电流产生的原因同步练习一、单选题1．小明同学连接了如图所示的电路，此时如果闭合开关，下列说法正确的是（）A．电源损坏B．电压表一定损坏C．电压表测的是电源电压D．L1、L2都不亮，电压表无示数2．如图所示，电源电压保持不变，下列说法正确的是（）A．要使L1和L2串联，应闭合开关S，甲、乙都是电流表B．要使L1和L2串联，应闭合开关S，甲、乙都是电压表C．要使L1和L2并联，应断开开关S，甲是电压表，乙是电流表D．要使L1和L2并联，应断开开关S，甲是电流表，乙是电压表3．如图所示，闭合开关S后，灯泡L1和L都发光，两电表均有示数，由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大，以下对电路和电路故障的分析正确的是（）A ．灯泡L 1和L 2发光时，两灯并联B ．电压表测的是灯泡L 1的电压C ．灯泡熄灭是由于灯泡L 2开路D ．灯泡熄灭是由于灯泡L 2短路4．如图所示的电路，开关闭合后，电压表V 1的示数是2V ，V 2的示数是4V ，则电源电压是（ ）A ．2VB ．4VC ．6VD ．8V5．2019年合肥市区实验操作考试某同学抽签试题：“测量串联电路电压”，他按如图甲所示连接电路，闭合开关后，用电压表分别测量U AB 、U BC 、U AC 三处电压，关于在实验过程中出现的情况，下列说法正确的是（ ）A ．只要实验操作、读数正确，三次测量结果一定不会出现AC AB BC U U U ≠+B ．连接好电路，闭合开关后电压表示数出现如图乙所示的情况，必须将电压表校零C ．实验时电压表示数出现U AB =U AC ，且不为0，可能是A 、B 之间发生了断路D．测出U AB间电压后，保持B不动，将电压表连线由A改接到C，即可测出U BC6．在如图所示的电路中，电压表测量的是（）A．灯L1两端的电压B．灯L2两端的电压C．电源两端的电压D．开关S两端的电压7．在如图所示电路中，开关S闭合时，规格相同的灯泡L1、L2均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，则下列说法中正确的是（）A．L1和L2并联，甲、乙、丙示数分别为0.6V，1.2A，0.3AB．L1和L2并联，电源电压为1.2V，通过L1、L2的电流分别为0.3A、0.6AC．L1和L2串联，甲、乙、丙示数分别为0.3A、0.6V、1.2VD．L1和L2串联，电路中的电流为0.6A，L1、L2两端的电压分别为0.3V、1.2V8．如图所示，小明同学在做测量小灯泡电阻的实验时不小心将电压表和电流表的互换了位置，如果此时将开关闭合，则（）A．两表都不会被烧坏B．电流表不会被烧坏，电压表可能被烧坏C．两表都可能被烧坏D．电压表不会被烧坏，电流表可能被烧坏9．图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V 2V B．10V 2V C．2V 8V D．2V 10V10．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出AB、BC、AC 两端的电压分别为U AB=3V，U BC=3V，U AC=6V，在表格中记录数据后，下一步应该做的是（）A．整理器材，分析数据，得出结论B．对换L1和L2的位置，再测出一组电压值C．改变电源电压，再测出几组电压值D．换用不同规格的小灯泡，再测出几组电压值二、多选题11．如图所示是用电流表测量通过灯泡L电流和用电压表测量小灯泡L两端电压的电路图，其中电流表、电压表接法正确的是A．B．C．D．12．如图所示电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法正确的是（）A．灯L1和灯L2串联B．灯L1和灯L2并联C．通过灯L1和灯L2的电流一定相等D．灯L1和灯L2两端的电压一定相等三、填空题13．电视信号在天线上感应的电压约为0.1mV =___V，家庭照明电路的电压是_____V。

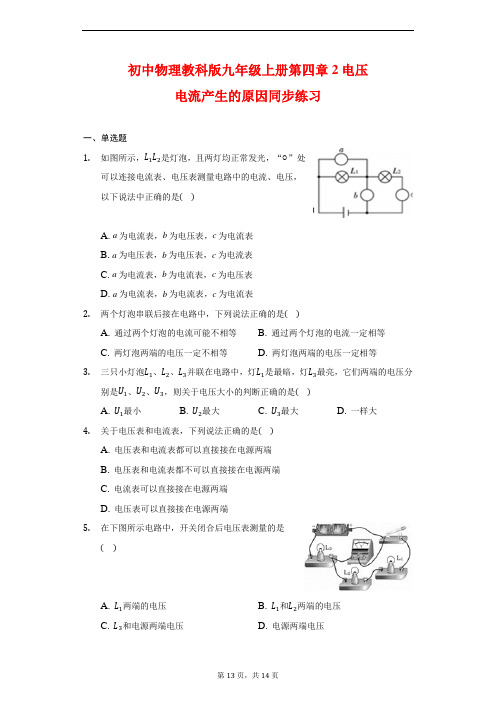

初中物理教科版九年级上册第四章2电压电流产生的原因同步练习一、单选题1.如图所示，L1L2是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是()A. a为电流表，b为电压表，c为电流表B. a为电压表，b为电压表，c为电流表C. a为电流表，b为电流表，c为电压表D. a为电流表，b为电流表，c为电流表2.两个灯泡串联后接在电路中，下列说法正确的是()A. 通过两个灯泡的电流可能不相等B. 通过两个灯泡的电流一定相等C. 两灯泡两端的电压一定不相等D. 两灯泡两端的电压一定相等3.三只小灯泡L1、L2、L3并联在电路中，灯L1是最暗，灯L3最亮，它们两端的电压分别是U1、U2、U3，则关于电压大小的判断正确的是()A. U1最小B. U2最大C. U3最大D. 一样大4.关于电压表和电流表，下列说法正确的是()A. 电压表和电流表都可以直接接在电源两端B. 电压表和电流表都不可以直接接在电源两端C. 电流表可以直接接在电源两端D. 电压表可以直接接在电源两端5.在下图所示电路中，开关闭合后电压表测量的是()A. L1两端的电压B. L1和L2两端的电压C. L3和电源两端电压D. 电源两端电压6.某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是()A. U1=U2=U3B. I1=I2+I3C. U1+U2=U3 D. 以上都不正确7.如图所示的电路图，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示数为4V，下列说法不正确的是()A. 电源电压为9VB. 灯L1两端的电压为4VC. 灯L2两端的电压为4VD. 灯L1和灯L2两端的总电压为9V8.关于电，下列说法中正确的是()A. 摩擦起电的实质就是创造了电荷B. 只要电荷运动，就会形成电流C. 串联电路中的各部分电压一定不会相等D. 若导体中有电流通过，则导体两端一定有电压9.关于电流表和电压表的使用，下列说法中不正确的是()A. 使用前应检查指针是否指零，如有偏差则要用螺丝刀旋转调零螺丝进行调节B. 不允许把电流表直接连接到电源两极C. 电压表使用时应与待测用电器并联D. 使用双量程电表时，应先试用小量程10.如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则A. 甲接入电流表，乙接入电压表B. 甲、乙均接入电流表C. 甲、乙均接入电压表D. 甲接入电压表，乙接入电流表二、填空题11.如图所示，已知灯L1电阻是灯L2电阻的3倍，闭合开关S后，A表示数为0.4A，V表示数为6V，则L1两端电压是______V.当S断开时，V表的示数为______V。

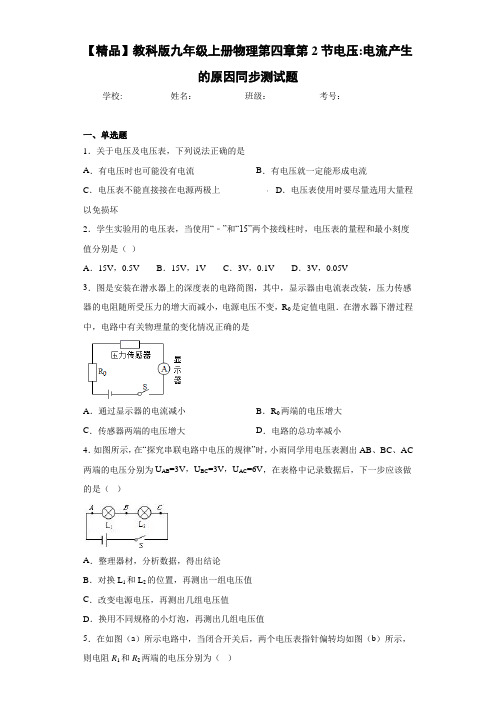

【精品】教科版九年级上册物理第四章第2节电压:电流产生的原因同步测试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．关于电压及电压表，下列说法正确的是A．有电压时也可能没有电流B．有电压就一定能形成电流C．电压表不能直接接在电源两极上D．电压表使用时要尽量选用大量程以免损坏2．学生实验用的电压表，当使用“﹣”和“15”两个接线柱时，电压表的量程和最小刻度值分别是（）A．15V，0.5V B．15V，1V C．3V，0.1V D．3V，0.05V3．图是安装在潜水器上的深度表的电路简图，其中，显示器由电流表改装，压力传感器的电阻随所受压力的增大而减小，电源电压不变，R0是定值电阻．在潜水器下潜过程中，电路中有关物理量的变化情况正确的是A．通过显示器的电流减小B．R0两端的电压增大C．传感器两端的电压增大D．电路的总功率减小4．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出AB、BC、AC 两端的电压分别为U AB=3V，U BC=3V，U AC=6V，在表格中记录数据后，下一步应该做的是（）A．整理器材，分析数据，得出结论B．对换L1和L2的位置，再测出一组电压值C．改变电源电压，再测出几组电压值D．换用不同规格的小灯泡，再测出几组电压值5．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A．4.8V、1.2V B．6V、1.2V C．1.2V、6V D．1.2V、4.8V 6．关于电路的知识，下列说法中正确的是（）A．验电器的工作原理是异种电荷互相吸引B．只要电路闭合，即使电路中没有电源，电路中也一定有电流C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的7．小军想用电压表测出灯L1两端的电压，连接了如图所示的四个电路图，其中正确的是( )A．B．C．D．8．两个灯泡串联后接在电路中，下列说法正确的是A．通过两个灯泡的电流可能不相等B．通过两个灯泡的电流一定相等C．两灯泡两端的电压一定不相等D．两灯泡两端的电压一定相等二、填空题9．电学实验中，电流表应________在电路中，电压表应________在电路中（均选填“串联”或“并联”）．图所示装置可做“探究________与哪些因素有关”的实验．10．在解决物理问题的过程中,我们常常会用到一些隐含的已知条件．（1）在1标准大气压下，把水烧开隐含条件：水的末温为_____；（2）给遥控器换上两节新的干电池隐含条件：电源电压为_____．11．小明用如图所示的电路进行电压的测量，电源是两节新的干电池，滑动变阻器的滑片位于________（选填“左”或“右”）端时，电压表测量的是电源电压．开关闭合后，小明发现电压表的示数始终小于3V，你认为小明的测量是________（选填“正确”或“不正确”）的．请写出你的判断依据：________．12．如图所示，电源电压是6V，且保持不变．开关S闭合后，电压表的示数为2V，则L1两端的电压为________．13．在串联电路中，探究部分电路两端的电压U跟该电路中某个可变电阻R的关系时，记录的实验数据如下表所示 . 请根据表中数据归纳出U与R的关系：U=________；14．在测量小灯泡电阻的实验中，正确连接电路并闭合开关后，电压表和电流表的示数如图所示．则流过小灯泡的电流为________ A，小灯泡的电阻为_________Ω．某滑动变阻器标有“50Ω2A”的字样，其中“50Ω”表示________；“2A”表示________．15．如图所示的电路，开关闭合后，电压表的示数是1.5V，的示数是4.5V，则电源电压是 V．三、作图题16．在图的圆圈中填上适当的电表符号，使之成为正确的电路图．（_______）17．如图所示，在甲、乙两个“○”内画出电压表或电流表的符号，使两灯组成并联电路．（_______）18．请在图中补画一根导线，使得滑动变阻器的滑片向右移灯泡变暗.四、计算题19．如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：（1）L1两端的电压U1是多大？（2）L2两端的电压U2是多大？（3）L1、L2串联的总电压U是多大？（4）电源电压是多大？20．如图所示，电源电压为6V且保持不变．当开关闭合时，电压表的示数为2V，则：（1）L1L2两端的电压分别是多大？（2）当开关断开时，电压表示数为多大？五、实验题21．李小芳同学在物理实验室对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：（1）按图所示的电路图连接电路；（2）闭合开关S，用电压表测出L1两端的电压；（3）在测L2两端的电压时，李小芳同学为了节省试验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；（4）测出AC间的电压．对小芳同学以上实验操作评价是：①拆接电路时，开关应该__________；②小芳同学用上面的方法能否测出L2两端的电压？为什么？．_______________________ ．（5）方法改进后，测出AB、BC、AC间的电压记录在如表中，小芳同学依据本次实验数据可以得出的结论是：串联电路总电_______（填“等于”或“不等于”）压各用电器两端的电压之和．这个实验在设计方案上存在的不足之处是__________________．六、简答题22．小江的叔叔从日本带回两个铭牌如表所示的电水壶送给小江的爸爸和爷爷使用，小江回家见爷爷正准备使用该电水壶煮水泡“功夫茶”，便立即制止，并告知此电水壶不能在中国使用，并运用所学知识，帮爷爷改装成适合中国使用的电水壶．（1）小江说此电水壶不能在中国使用的理由是什么___________？（2）小江运用的方法可能是：（至少写出一种）方法：________参考答案1．A【详解】形成电流的条件是电路必须是闭合电路，电路两端存在电压，故有电压时若只满足这一个条件，也可能没有电流，A选项正确；有电压如果电路处于断开也不会形成电流，B选项错误；电压表的内阻很大，在电路中相当于开路，故电压表可以直接接在电源两极上，C选项错误；电压表的量程选择在不知道电压大小先用大量程试触，若测量值在小量程范围内，为了测量准确，应该用小量程，D选项错误，答案选A．【点睛】本题考查电压及其电压表的使用，熟悉电压是形成电流的原因和电压表的使用时解决本题的关键，本题属于基础知识考查，难度不大．2．A【解析】由于连接的是“+”和“15”两个接线柱所以，电压表的量程为0—15v，这时电压表的最小刻度值为5v/10，5v是被分为了10格的所以，每格的读数为0.5v3．B【详解】由电路图可知，两电阻串联，电流表显示器串联在电路中；在潜水器下潜过程中，压力传感器受到的压力增大、其电阻减小，电路中的总电阻减小；由I=U/R可知，电路中的电流增大，即通过显示器的电流增大，故A不正确；由U=IR可知，R0两端的电压增大，故B正确；因为串联电路中总电压等于各分电压之和，所以传感器两端的电压减小，故C不正确，因为电源电压不变，电流增大，由P=UI可知，电路总功率增大，故D不正确．4．D【详解】一次实验得出结论具有偶然性，所以，下一步应该做的是换用不同规格的小灯泡，再测出几组电压值．故选D5．A【详解】由题中的电路图可知：V1测的是电源电压；V2测的是R2两端的电压，因为串联电路两端的总电压等于各部分电路两端的电压之和，所以电源电压大于R2两端的电压，即V1的示数应大于V2的示数；而两个电压表的指针偏转角度相同，所以V1选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为6V；V2选的量程应是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.2V，所以，电阻R1两端的电压为：U1=U-U2=6V-1.2=4.8V，故选A。

4.2电压：电流产生的原因一、选择题1．探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，有问题的是A．在连接电路过程中，开关要保持断开状态B．在不确定待测电压时，应该先采用大量程试触C．测量时，应该尽量选取相同规格的灯泡进行实验D．电压表应该与待测用电器并联2．小灯泡L1和L2接到同一电路中，电源电压为U，灯L1两端的电压为U1，L1中的电流为I1，L2两端的电压为U2，L2中的电流为I2，则满足下列哪一条件时可确定灯L1和L2一定为并联（）A．U1＝U2B．I1＝I2且U＝U1+U2C．U＝U1＝U2D．U1＝U2且I1＝I23．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（）A．2.3V、9.2V B．11.5V、2.3V C．2.3V、11.5V D．9.2V、2.3V4．实验室中常用的小灯泡、电压表、电流表，它们之间的电阻相比较A．小灯泡的电阻＞电压表的电阻＞电流表的电阻B．电压表的电阻＞小灯泡的电阻＞电流表的电阻C．电流表的电阻＞电压表的电阻＞小灯泡的电阻D ．小灯泡的电阻电压表的电阻＜电流表的电阻5．如图所示是某电路的一部分，则电压表1V 、2V 分别测的是哪部分电路两端的电压？（ ）A ．电压表1V 测灯1L 两端的电压，电压表2V 测灯3L 两端的电压B ．电压表1V 测灯2L 两端的电压，电压表2V 测灯1L 、2L 两端的电压C ．电压表1V 测灯1L 、2L 两端的电压，电压表2V 测灯2L 、3L 两端的电压D ．电压表1V 测灯2L 、3L 两端的电压，电压表2V 测灯1L 、2L 两端的电压6．关于电压，下列说法中正确的是（ ）A ．电路两端有电压，电路中就一定有电流B ．电路中无电流，电路两端就一定无电压C ．电路两端必须有电压，才可能形成电流D ．电路中有电流时，电路两端不一定有电压7．如图所示，电压表测量的是（ ）A ．1L 两端的电压L两端的电压B．2C．电源电压D．无法确定8．如图所示，小明将A、B两种不同的金属片分别插人土豆，制成“土豆电池”，闭合开关S，发光二极管发光，电压表有示数。

3.3电路连接阶梯提升训练基础过关1、在国际单位制中，电压的单位是（）A．安培B．伏特C．焦耳D．瓦特2、（•重庆）根据你对生活中物理量的认识，下列数据符合实际的是（）A．课桌的高度约为2mB．我国家庭电路的电压是220VC．手机正常通话时的电流约为5AD．教室里的大气压强约为2个标准大气压3、小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（）A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等图104、在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V表的示数是3.8V，V1的示数是2.3V，V2的示数应为（）A．1.5V B．3.8V C．2.3V D．6.1V图115、如图甲所示电路中，电源电压为5V，闭合开关S后电压表的示数如图乙所示，则L2 两端的电压为（）A．5V B．8.5V C．1.7V D．3.3V图126、如图所示的电路中，电源电压恒定不变，当开关S闭合时（）A．电压表示数变小，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数不变，电流表示数不变D．电压表示数不变，电流表示数变小图137、如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则（）A．甲接电压表，乙接电流表B．甲、乙均接电压表C．甲、乙均接电流表D．甲接电流表，乙接电压表图148、如图所示，甲、乙两表的示数分别是（）图15A．0.44A 2.1V B．0.44A 10.5VC．2.2A 2.1V D．2.2A 10.5V9、如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流I A、I B、I C，用电压表分别测出AB、BC、AC两点间的电压U AB、U BC、U AC．下列说法正确的是（）图16A．I A＞I B＞I C B．I A＜I B＜I CC．U AB=U BC=U AC D．U AC=U AB+U BC10、如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表．闭合开关S后，若两灯都能发光，则（）A．a、b均为电流表B．a、b均为电压表C．a为电流表，b为电压表D．a为电压表，b为电流表图1711.如图，在“探究串联电路的电压规律”时，小明同学用电压表测出AB、BC、AC两端的电压分别为U AB=1.5V，U BC=1.5V，U AC=3V，在表格中记录数据后，下一步应该做的是（）A．对换L1和L2的位置，再测一组电压值B．换用不同规格的灯泡，再测几组电压值C．整理器材，分析数据得出结论D．改变电源电压，再测几组电压图18阶梯阶梯提升训练答案1、B、2、B、3、D、分析：由电路图可知，照明灯和换气扇并联，它们可以独立工作、互不影响；开关S1控制换气扇，开关S2控制照明灯；1）、当只闭合S1时，只有换气扇工作，当只闭合S2时，只有照明灯工作，当S1与S2同时闭合时，换气扇与照明灯同时工作，A、B错误；2）换气扇与照明灯工作时电压相等，它们的电流不一定相等，C错误；3）并联电路电压相等，换气扇与照明灯并联，它们工作时两端电压一定相等，D正确；4、A．分析：根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压，由于串联电路两端电压等于各部分电路电压之和，因此V2的示数为：3.8V-2.3V=1.5V．5、D、分析：由电路图可知，L1和L2是串联，电压表测L1两端的电压；因为电源电压为5V，因此电压表的量程为0～3V，其分度值为0.1V，电压表示数为1.7V；即L1两端的电压：U1=1.7V；由串联电路电压特点可知，L2两端的电压：U2=U-U1=5V-1.7V=3.3V．6、C、分析：由电路图可知，当开关断开时电路为灯泡的简单电路，电压表测电源的电压电流表测电路中的电流；当开关闭合时，灯泡与电阻R并联，电压表测电源的电压，电流表测灯泡L的电流；电源的电压不变，电压表的示数不变，并联电路中各支路独立工作、互不影响，电流表示数不变。

2.电压：电流产生的原因一．选择题1．上海地区家用电冰箱的额定电压为（）A．1.5伏B．24伏C．220伏D．380伏2．如图所示电路中，已知电源电压为10V，闭合开关S后，电压表示数为6V，则（）A．灯L1两端的电压为6 VB．灯L2两端的电压为6 VC．灯L2两端的电压为4 VD．灯L1和电源两端的电压之和为6V3．在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（）①熟悉电压表的量程和正确读法；②正确读出所测量的电压的数据，并记录下来；③根据记录的数据，分析总结串联电路的电压规律；④根据电路图连接正确的电路。

A．①②③④B．④③②①C．①④②③D．④①③②4．下列各种说法中，正确的是（）A．电流是形成电压的原因B．金属导体中自由电子定向移动的方向与电流方向相反C．与丝绸摩擦过的玻璃棒带负电D．接有电源的电路中一定有电流流过5．在图中，能测出灯L1两端电压的正确电路图是（）A． B．C．D．二．作图题6．在如图所示电路的〇里填上适当的电表符号，使之成为正确的电路。

三．实验探究题7．在“用电压表测电压”实验中，电压表直接接在电源两端（选填“能”或“不能”），所测电压不得超过它的。

在探究并联电路中电阻的规律时，小王同学分别按图（a）、（b）所示电路连接电路，图（b）中电阻R为他选择代替图（a）中并联的电阻R1和R2的电阻，则选择的电阻应满足：保持不变时，电流表A3的示数与电流表示数相同（选填“A1”或“A2”）四．计算题8．如图所示，已知电源电压为9V，电压表V1、V2规格相同，闭合开关S，电压表V1示数为6V，通过灯泡L2电流为0.5A，回答下列问题：（1）灯泡L1和L2两端的电压各是多少？（2）通过灯泡L1的电流是多少？电流表示数为多少？（3）若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？五．解答题9．小明同学对“串联电路电压规律”进行了探究【猜想与假设】串联电路总电压可能等于各用电器两端的电压之和【设计与进行实验】（1）按如图所示的电路图连接电路。

《第二节电压：电流产生的原因》同步练习
1．如图所示，抽水机使水管两端保持一定的水压，水压使水管中形成持续的水流；电源使电路两端保持一定的_ _压，使电路中产生持续的__ __，这种思维方法称___ 法．
2．学生喜爱的便携式单放机通常需要的电压为6v，它需要___节干电池__ _联使用，对人体安全的电压不高于_ __ V，我国家庭电路的电压为__ _ V．3．如图所示，当量程为0-3v时，电压表指针的读数为_ __v；当量程为0-15V 时，电压表指针的读数__ _V．
4．如图所示，当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4V和2.5V，则电源电压为_ __V ，灯L1两端的电压为_ __V ，灯L2 两端的电压为 v
5．如图所示，若开关S、S1闭合，S2断开，能发光的灯是，电压表所测的是两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是，电压表所测的是的两端电压；若开关S、S1、S2都闭合，那么能发光是，电压表所测的是两端的电压
6．下列说法中正确是（）
A．电路两端有电压，电路中就一定有持续的电流
B．导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C．电压是电路中形成电流的原因
D．电路中有电流不一定有电压
7．关于电压表的使用，正确的是（）
A．电压表不能直接测量电源电压，否则会烧坏
B．尽可能选大的量程，以免损坏电压表
C．经试触后，被测电压不超过小量程时，应选用较小量程
D．电压表接入电路时，不用考虑“+”“—”接线柱的接法
8．在图所示电路中，开关闭合后，会出现的后果是（）
A．电流表与电压表被烧坏B．电流表与电压表都不会被烧坏。
