(九年级物理)电流与电压和电阻的关系
- 格式：doc
- 大小：89.00 KB
- 文档页数：3
文档推荐
-
九年级物理《电压与电流》选择题专练及答案页数:14
-
九年级物理电流和电压部分练习题页数:4
-
(九年级物理)电流与电压和电阻的关系页数:3
下载文档原格式
合集下载
人教版九年级物理17.1电流与电压和电阻的关系(23张PPT)
保护电路电阻 改变定值电阻两端的电压
A
R1
V
R2
例题精选
如图是某同学研究电流与电阻关系的实物图。 (1)实验时，将定值电阻R由2Ω换成4Ω，滑动变阻器 R’的滑片户应向(选填“左”或“右”)端移动才能 使电阻R两端的电压保持不变。 (2)上表是他的实验记录，分析表中数据可知，他在 实验时，将电阻R两端的电压控制在 伏。
2.在“探究电流跟电阻关系”的实验中，小刚设 计的实验电路图如图所示
（1）请用笔划线代替导线，按电路图将实物连接起来。 （2）小刚移动滑动变阻器的滑片，使电压表的示数为 2V， 读出并记下电流值；再将5Ω的电阻改接成10Ω的电阻， 发现电压表示数大于2V，于是他下一步的操作是： ________,使_______并记下电流值；再改接20Ω的电阻， 重复上述实验。
V A
R1
P
R2
S
设计实验 电路图
A R
V
S
R'
进行实验 表格设计 电阻R=Ω
进行实验
分析和论证
电阻R 0.1 I/A
0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1 O
0.2
0.3
0.4
0.5
绘制图象
· ·
1.0 2.0
· ·
4.0
· ·
6.0
·
3.0
5.0
7.0
8.0
9.0
表 (一 )
(4)小丽通过实验得出了上表(二)中的数据,并且通过分析实验 数据得出了:“在电阻一定时,导体中的电流随电压的增大而减 少”的结论。小乔观察并检查了小丽所连接的电路后,告诉小 丽⋯⋯。你认为原因可能是。
表 (二 )
A
R1
V
R2
例题精选
如图是某同学研究电流与电阻关系的实物图。 (1)实验时，将定值电阻R由2Ω换成4Ω，滑动变阻器 R’的滑片户应向(选填“左”或“右”)端移动才能 使电阻R两端的电压保持不变。 (2)上表是他的实验记录，分析表中数据可知，他在 实验时，将电阻R两端的电压控制在 伏。
2.在“探究电流跟电阻关系”的实验中，小刚设 计的实验电路图如图所示
（1）请用笔划线代替导线，按电路图将实物连接起来。 （2）小刚移动滑动变阻器的滑片，使电压表的示数为 2V， 读出并记下电流值；再将5Ω的电阻改接成10Ω的电阻， 发现电压表示数大于2V，于是他下一步的操作是： ________,使_______并记下电流值；再改接20Ω的电阻， 重复上述实验。
V A
R1
P
R2
S
设计实验 电路图
A R
V
S
R'
进行实验 表格设计 电阻R=Ω
进行实验
分析和论证
电阻R 0.1 I/A
0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1 O
0.2
0.3
0.4
0.5
绘制图象
· ·
1.0 2.0
· ·
4.0
· ·
6.0
·
3.0
5.0
7.0
8.0
9.0
表 (一 )
(4)小丽通过实验得出了上表(二)中的数据,并且通过分析实验 数据得出了:“在电阻一定时,导体中的电流随电压的增大而减 少”的结论。小乔观察并检查了小丽所连接的电路后,告诉小 丽⋯⋯。你认为原因可能是。
表 (二 )
九年级物理全册1电流与电压和电阻的关系课件
A
S
R
R' V
4．进行实验：电压U=1.5V。 I/A
5
10
15
0.3 0.15 0.1
R/Ω
5．分析论证：
O
6．实验结论：
当电压不变时，导体中的电流与导体的电阻成反 比。
7．滑动变阻器的作用：
（1）保持定值电阻两端的电压相同（主要）；
（2）保护电路。
8．交流反思：
（1）条件性： 必须控制变量，控制其它因素一定。 “电流跟电压成正比”的前提是“电阻一定”； “电流跟电阻成反比”的前提是“电压一定”。 （2）逻辑性： 研究电流与电压关系时，电压是因，电流是果； 研究电流与电阻关系时，电阻是因，电流是果。 因果关系不能颠倒，果放在因前面。
A．该同学研究的是电流和电阻的关系
B．闭合开关，发现电流表示数过大， 原因可能是滑动变阻器连入电路阻值 过小
C．实验中电压表的示数保持2.5V不变
D．将Rx从5Ω换成10Ω后，应将滑片P向 左移
答案：D
（202X秋•南岸区校级期中）小侨要探究“电流 与电压的关系”，如图是她设计的实验电路， 实验时她记录了定值电阻的阻值为R1，电阻 箱的阻值为R2，电压表V1示数为U1，电压表 V2示数为U2，电流表的示数为I，电源电压恒 定。小侨要用图象描述各物理量之间的关系， 下列图象正确的是（ ）
（1）请根据图甲，用笔画线代替导线，将 图乙中的实物电路连接完整。（要求： 向右移动滑动变阻器滑片时，电路中的 电流变小，且导线不能交叉）
（6）在“探究电流与电阻关系”时，为什么无论怎么调节滑动变阻器的滑片也 不能使定值电阻两端的电压到达指定电压？
答： ①电源的电压太低； ②滑动变阻器的最大阻值太小； ③导线有电阻。
电流与电压和电阻的关系+课件+2024-2025学年人教版物理九年级全一册
示数将 变小 (均选填“变大” “变小”或“不变”)。
滑动变阻器的作用是改变电阻两端的电压和电流，电阻一定时，电流与 电压成正比。
一导体接到电路中 ，如果把它两端的电压增大到原来的3
倍，下列说法中正确的是( D )
A. 它的电阻是原来的3倍
B. 它的电流保持不变
C.
它的电流是原来的1
3
D. 它的电流是原来的3倍
小刚用如图所示的电路探究“一段电路中电流跟电阻的关系”。实 验过程中，当A、B两点间的电阻由5 Ω更换为10 Ω后，为了完成探究， 他应该采取的措施是( A ) A. 将变阻器滑片适当向右移动 B. 保持变阻器滑片不动 C. 将变阻器滑片适当向左移动 D. 适当增加电池的节数
(1)探究电流与电阻的关系实验中，每换一个电阻，需调节滑动变阻器， 使电阻两端电压不变，方法：换大调大。 (2)电压一定时，电流与电阻成反比，即电流与电阻的乘积不变。
知识点2：探究电流与电阻的关系 1. 提出问题：电阻是导体对电流的阻碍作用，那么通过导体的电流与电 阻大小之间有什么定量关系呢？ 2. 猜想：电压一定时，通过导体的电流与导体的电阻成 反 比。
3. 设计实验。 (1)换用不同的定值电阻实验，通过 调节滑动变阻器 保持电阻两端的
电压不变，记录电阻和电流的数据，多次实验。 (2)实验步骤： ①将R1接入电路，闭合开关，调节滑动变阻器，使电压表的示数为U， 读出电流表的示数计入下表中； ②换用R2、R3再做两次实验，将结果填入下表中。
0.1 0.1 0.2 0.2
0.1 0.1 0.1 0.1
I/A
I/A
I/A
6000
2826
0246
1
2
示数将 变小 (均选填“变大” “变小”或“不变”)。
滑动变阻器的作用是改变电阻两端的电压和电流，电阻一定时，电流与 电压成正比。
一导体接到电路中 ，如果把它两端的电压增大到原来的3
倍，下列说法中正确的是( D )
A. 它的电阻是原来的3倍
B. 它的电流保持不变
C.
它的电流是原来的1
3
D. 它的电流是原来的3倍
小刚用如图所示的电路探究“一段电路中电流跟电阻的关系”。实 验过程中，当A、B两点间的电阻由5 Ω更换为10 Ω后，为了完成探究， 他应该采取的措施是( A ) A. 将变阻器滑片适当向右移动 B. 保持变阻器滑片不动 C. 将变阻器滑片适当向左移动 D. 适当增加电池的节数
(1)探究电流与电阻的关系实验中，每换一个电阻，需调节滑动变阻器， 使电阻两端电压不变，方法：换大调大。 (2)电压一定时，电流与电阻成反比，即电流与电阻的乘积不变。
知识点2：探究电流与电阻的关系 1. 提出问题：电阻是导体对电流的阻碍作用，那么通过导体的电流与电 阻大小之间有什么定量关系呢？ 2. 猜想：电压一定时，通过导体的电流与导体的电阻成 反 比。
3. 设计实验。 (1)换用不同的定值电阻实验，通过 调节滑动变阻器 保持电阻两端的
电压不变，记录电阻和电流的数据，多次实验。 (2)实验步骤： ①将R1接入电路，闭合开关，调节滑动变阻器，使电压表的示数为U， 读出电流表的示数计入下表中； ②换用R2、R3再做两次实验，将结果填入下表中。
0.1 0.1 0.2 0.2
0.1 0.1 0.1 0.1
I/A
I/A
I/A
6000
2826
0246
1
2
电流与电压和电阻的关系(课件)九年级物理上册(教科版)
一、探究电流跟电阻、电压的关系
实验探究：电流与电阻的关系
【设计实验】 滑动变阻器在实验中起到什么作用？ 保持实验中不同阻值的定值电阻两端电压相同。
一、探究电流跟电阻、电压的关系
实验探究：电流与电阻的关系 【设计实验】 电压一定，研究电流与电阻的定量关系。
A
S
R
R'
V
实验电路图
一、探究电流跟电阻、电压的关系
一、探究电流跟电阻、电压的关系
【猜想】 猜想1：若电阻一定，电流与电压存在什么关系？
猜想根据是什么？
猜想2：若电压一定，电流与电阻存在什么关系？ 猜想根据是什么？
一、探究电流跟电阻、电压的关系
【思考】给你以下实验器材，如何设计实验？
电
电Байду номын сангаас
流
源
表
滑动变阻器
电 压 表 定值电阻
开关
导线
一、探究电流跟电阻、电压的关系
实验探究：电流与电压的关系
【设计实验】 测电阻两端电压，选择什么器材？ 并联电压表。 如何改变电阻两端电压？怎么操作？ 电阻与滑动变阻器串联，移动滑片改变滑动变阻器阻值。 测通过电阻的电流，选择什么器材？ 串联电流表。
一、探究电流跟电阻、电压的关系
实验探究：电流与电压的关系
【设计实验】 实验过程中的不变量是什么，如何控制其不变？ 保持电阻不变，改变同一电阻两端的电压，测量通过 它的电流大小。 滑动变阻器在实验中起到什么作用？ 改变定值电阻两端电压。
实验探究：电流与电阻的关系
【进行实验，记录实验数据】
控制变量
电压U
5V
电阻R/Ω
5.0 10.0 15.0 20.0
电流I/A
九年级物理第十七章《电流与电压和电阻的关系》PPT课件
上述关系都有必不可少的条件,电阻一定或电压一定, 这一点是不能忽略的.
1、一段导体两端电压扩大几倍时,通过它的电流
将扩__大__几__倍_;导体两端的电压改变时,导体电阻 将__不__变___.
2、在‘‘研电流跟电压、电阻的关系的实验中, 我们先使电阻取某一定值 ,多次改变滑动变阻
器的阻值 ,记录每次的电压值和相应的__电__流__ 值 , 得到电阻不变时,电流跟_电__压_
A R1>R2
U/V
R1
B R1<R2 C R1=R2
R2
D 无法确定
6. 如图为研究电流与电阻关系的实验电路图. 1为了达到研究的目的,实验过程中必须保持 定_值__电_ 阻两_端__的__电__压____不变；
2当开关S闭合后,电压表的读数是2.5 V,电流表的读数 是0.5A,现在将阻值为5Ω的电阻R换成阻值为10 Ω的 电阻接入电路来进行研究,则下一步应进行的操作是 ________________ ___调__节__滑__动__变__阻__器__,___ ___使__电__压__表__的. 示数保持
12 1
2 4 0.5
3 8 0.25
分析与论证
实验 次序
电压
1
2 U=2__V
3
电阻R/Ω 电流I/A
2
1
4 ０.5
8
０.２5
分析数据 Ｒ/ Ω
8·
在分析实验数据时,还可采用图像法 保持压不变时,电流随电阻变化的图像.
．
6.
4.
．
2. .. .
O 0.２ 0.4 0.６ 0.8
．
1 I/A
结论2：
3怎样改变电阻两端的电压
4画出能够改变电压并可以同时测量电压 和电流的电路图
1、一段导体两端电压扩大几倍时,通过它的电流
将扩__大__几__倍_;导体两端的电压改变时,导体电阻 将__不__变___.
2、在‘‘研电流跟电压、电阻的关系的实验中, 我们先使电阻取某一定值 ,多次改变滑动变阻
器的阻值 ,记录每次的电压值和相应的__电__流__ 值 , 得到电阻不变时,电流跟_电__压_
A R1>R2
U/V
R1
B R1<R2 C R1=R2
R2
D 无法确定
6. 如图为研究电流与电阻关系的实验电路图. 1为了达到研究的目的,实验过程中必须保持 定_值__电_ 阻两_端__的__电__压____不变；
2当开关S闭合后,电压表的读数是2.5 V,电流表的读数 是0.5A,现在将阻值为5Ω的电阻R换成阻值为10 Ω的 电阻接入电路来进行研究,则下一步应进行的操作是 ________________ ___调__节__滑__动__变__阻__器__,___ ___使__电__压__表__的. 示数保持
12 1
2 4 0.5
3 8 0.25
分析与论证
实验 次序
电压
1
2 U=2__V
3
电阻R/Ω 电流I/A
2
1
4 ０.5
8
０.２5
分析数据 Ｒ/ Ω
8·
在分析实验数据时,还可采用图像法 保持压不变时,电流随电阻变化的图像.
．
6.
4.
．
2. .. .
O 0.２ 0.4 0.６ 0.8
．
1 I/A
结论2：
3怎样改变电阻两端的电压
4画出能够改变电压并可以同时测量电压 和电流的电路图
电流与电压和电阻的关系 九年级全一册物理
防止因电流过大损坏电路
改变定值电阻两端电压
阻值
滑动变阻器
最大 电阻
大
电压 右
课堂教学展示 课堂小结
电
流
电流与电
与
压的关系
电
压
和
电
阻 的 关
电流与电 阻的关系
系
探究方法 实验电路 实验结论 探究方法 实验电路 实验结论
电阻一定时，导体 中的电流与导体两 端的电压成正比
电压一定时，导体 中的电流与导体的 电阻成反比
2
2
2
I
保持电压不变时，电流跟电阻成 反比 关系
总结：
I与U的关系：R一定时，I与U成正比 I与R的关系：U一定时，I与R成反比
欧姆定律：
一段导体中的电流，跟这段导体
两端的电压成正比，跟这段导体的电
阻成反比。 公式：I ＝ U
R
I（A） 单位： U（V）
R（Ω）
U=IR
变换公式：
R=
U I
R I
U
I=U/R
R = U / I跟I = U / R相 似，那是不是可以认为 电阻跟电压成正比，跟 电流成反比？这就是电 阻的定义式吗？
U=IR R=U/I
你明白了吗？
由公式I=
U R
可以推导出R=
U 关于其说法下列正
确的是（ D ） A、导体的电阻R与导体两端的电压U成正比 B、导体的电阻R与导体中的电流I成反比 C、当导体两端的电压为0时，导体的电阻也为0 D、导体的电阻R是导体本身的性质，与导体两端 的电压U、导体中的电流I无关

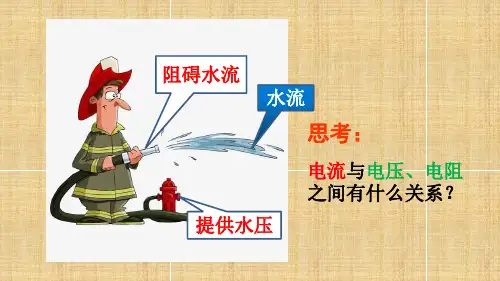

阻碍水流 水流
