画装配图的方法和步骤.

装配图画法第二十八课装配图学习目的1、培养绘制和阅读常见机器或部件的装配图的基本能力。

2、通过学习让学生掌握装配图的表达方法和绘制方法3、介绍装配体结构的合理性，让学生学习装配体的测绘方法与步骤，为课程设计打好基础知识要点1. 了解装配图的作用和内容，掌握绘制和阅读装配图的方法。

2. 掌握常见装配结构的设计和画法。

3. 掌握部件测绘的一般方法。

4. 会装配图的测绘、阅读和由装配图拆绘零件图。

课时:6学时作业: 10-1 10-2授课内容:第十章装配图10.1 装配图的作用和内容 , 装配图是表达机器或部件的图样。

通常用来表达机器或部件的工作原理以及零、部件间的装配、连接关系，是机械设计和生产中的重要技术文件之一。

, 在产品设计中，一般先根据产品的工作原理图画出装配草图，由装配草图整理成装配图，然后再根据装配图进行零件设计并画出零件图;在产品制造中，装配图是制订装配工艺规程，进行装配和检验的技术依据;在机器使用和维修时，也需要通过装配图来了解机器的工作原理和构造。

, 一张完整的装配图，必须具有下列内容:一、一组视图用一组视图完整、清晰、准确地表达出机器的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的形状结构。

图10-1是滑动轴承的装配轴测图，它直观地表示了滑动轴承的外形结构，但不能清晰地表示各零件的装配关系。

图10-2是滑动轴承的装配图，图中采用了三个基本视图，由于结构基本对称，所以三个视图均采用了半剖视，这就比较清楚地表示了轴承盖、轴承座和上下轴衬的装配关系。

如图10-1二、必要的尺寸装配图上要有表示机器或部件的规格、装配、检验和安装时所需要的一些尺寸。

三、技术要求技术要求就是说明机器或部件的性能和装配、调整、试验等所必须满足的技术条件。

四、零件的序号、明细栏和标题栏装配图中的零件编号、明细栏用于说明每个零件的名称、代号、数量和材料等。

标题栏包括零部件名称、比例、绘图及审核人员的签名等。

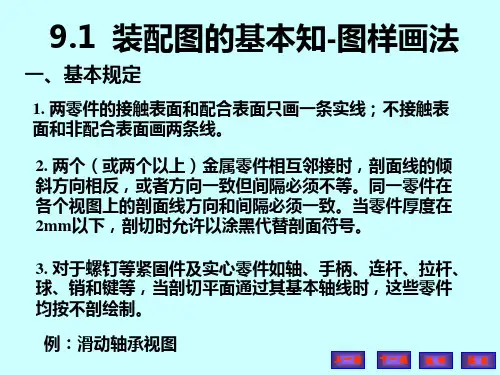

9.1 装配图的基本知-图样画法一、基本规定1. 两零件的接触表面和配合表面只画一条实线；不接触表面和非配合表面画两条线。

2. 两个（或两个以上）金属零件相互邻接时，剖面线的倾斜方向相反，或者方向一致但间隔必须不等。

同一零件在各个视图上的剖面线方向和间隔必须一致。

当零件厚度在2mm以下，剖切时允许以涂黑代替剖面符号。

3. 对于螺钉等紧固件及实心零件如轴、手柄、连杆、拉杆、球、销和键等，当剖切平面通过其基本轴线时，这些零件均按不剖绘制。

例：滑动轴承视图滑动轴承三维动画基本规定举例接触表面画一条线配合表面画一条线非配合表面画两条线非接触表面画两条线不同零件剖面线不一致螺纹紧固件不剖开滑动轴承拆卸画法沿轴承盖和轴承座的结合面剖开，拆去上面部分后绘制俯视图。

剖去上半部结束二、装配图特殊画法1.拆卸画法为了表示装配体内部或后面的零件的装配情况，在装配图中可以假想沿某些零件的结合面选取剖切平面，或假想将某些零件拆卸后绘制。

需要说明时可以标注“拆去╳╳”。

请参见滑动轴承。

装配图2.假想画法与本部件有关但不属于本部件的相邻零部件，可用双点划线表示连接关系。

部件上某个零件运动的极限位置，也可用双点划线来表示。

3. 展开画法为了表示传动系统的传动关系及各轴的装配关系，假想将各轴按传动顺序，沿它们的轴线剖开，并将这些剖切平面摊平在同一平面上，所得的剖视图叫展开图，如右图所示。

这种展开画法在表达机床的主轴箱、进给箱以及汽车的变速箱等较复杂的变速装置时经常运用。

4.简化画法装配图上应用的简化画法主要有下面几种：（1）对于装配图中的螺栓连接等若干相同的零件组，允许仅详细画出几处，其余则以点划线表示中心线。

如右图所示。

轴承的简化画法用点划线表示中心位置（3）被弹簧挡住的结构按不可见轮廓绘制。

可见部分应从弹簧的外轮廓线或从弹簧钢丝的中心线画起。

（4）在装配图中，零件的工艺结构如圆角、倒角、退刀槽等允许不画。

（2）在装配图中，当剖切平面通过某些标准产品的组合件，或该组合件已在其他视图上清楚地表示了时，可以只画出其外形图。

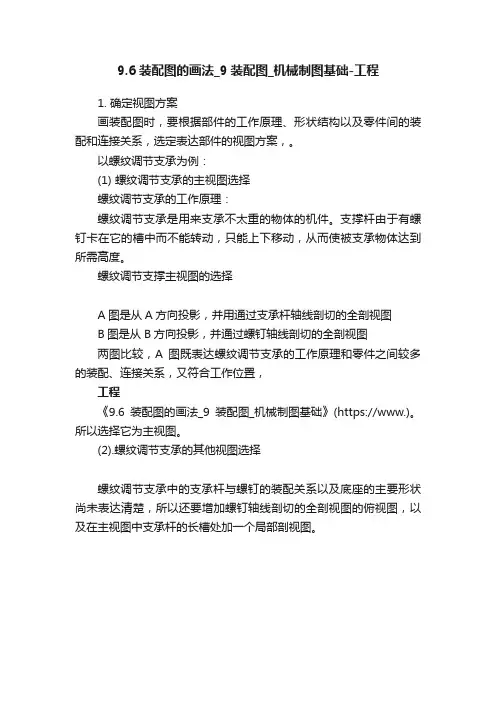

9.6装配图的画法_9装配图_机械制图基础-工程
1. 确定视图方案
画装配图时，要根据部件的工作原理、形状结构以及零件间的装配和连接关系，选定表达部件的视图方案，。

以螺纹调节支承为例：
(1) 螺纹调节支承的主视图选择
螺纹调节支承的工作原理：
螺纹调节支承是用来支承不太重的物体的机件。

支撑杆由于有螺钉卡在它的槽中而不能转动，只能上下移动，从而使被支承物体达到所需高度。

螺纹调节支撑主视图的选择
A图是从A方向投影，并用通过支承杆轴线剖切的全剖视图
B图是从B方向投影，并通过螺钉轴线剖切的全剖视图
两图比较，A图既表达螺纹调节支承的工作原理和零件之间较多的装配、连接关系，又符合工作位置，
工程
《9.6装配图的画法_9装配图_机械制图基础》(https://www.)。

所以选择它为主视图。

(2).螺纹调节支承的其他视图选择
螺纹调节支承中的支承杆与螺钉的装配关系以及底座的主要形状尚未表达清楚，所以还要增加螺钉轴线剖切的全剖视图的俯视图，以及在主视图中支承杆的长槽处加一个局部剖视图。

装配示意图的画法装配示意图是用线条和符号来表示零件间的装配关系和装配体工作方式的一种工程简图，它主要表明部件中各零件的相对位置、装配连接关系和运转情况，以确保画装配图和重新装配工作的顺利进行。

装配示意图也是绘制装配图时的重要参考资料。

（1）装配示意图的常用符号。

装配示意图用线条和符号来表示零件间的装配关系，但目前装配示意图的符号还没有统一的规定。

在工程实践中，人们创造了一些常用零件的符号，其中一些符号被广泛采用，已有约定俗成的趋势。

常用的符号见如下附表，供测绘时参考。

（2）装配示意图的两种常见画法装配示意图的画法也没有统一的规定。

通常，图上各零件的结构形状和装配关系，可用较少的线条形象地表示，简单的甚至可以只用单线条来表示。

目前，，较为常见的有“单线+符号”和“轮廓+符号”两种画法。

A ，用“单线+符号”画法画装配示意图 ，“单线+符号”画法是将结构件用线条来表示，对装配体中的标准件和常用件用符号来表示的一种装配示意图画法。

用这种画法绘制装配示意图时，两零件间的接触面应按非接触面的画法来绘制。

图l —2所示为球阀的轴测图、装配图及装配示意图。

图l —2(c)中零件9和零件14，零件10、11和12之间都是接触表面，在图中要用两条线来表示。

其中所有的非标准件都是用单线来表示的 。

B ，用“轮廓+符号”画法画装配示意图装配示意图的另一种画法是“轮廓+符号”画法。

这种画法是画出部件中一些较大零件的轮廓，其他较小的零件用单线或符号来表示。

图l—3所示为螺旋千斤顶的轴测图、装配图和装配示意图。

在图l—3(c)中，千斤顶外壳、顶盖的画法采用了轮廓画法。

虎钳装配示意图。

8.5画装配图的方法和步骤8.5.1选择表达方案确定装配体的表达方案时，可以多设计几套方案，每套方案一般都有优缺点，通过分析再选择比较理想的表达方案。

确定方案包括以下内容：(1)主视图的选择一般应将装配体按工作位置或习惯位置放置，并选择最能反映装配体主要装配关系、传动路线和外形特征；尽可能反映该部件的结构特点、工作状况及零件之间的装配、连接关系；应能明显的表示出部件的工作原理；主视图通常取剖视，以表达零件主要装配干线。

(2)其他视图的选择主视图选定以后，对其他视图的选择考虑以下几点：①分析还有哪些装配关系、工作原理及零件的主要结构形状还没有表达清楚，从而选择适当的视图以及相应的表达方法。

②尽量用基本视图和在基本视图上作剖视（包括拆卸画法、沿零件结合面剖切的画法等）来表达有关内容。

③一般情况下，部件中的每一种零件至少应在视图中出现一次。

选择其他视图时还应注意，不可遗漏任何一个有装配关系的细小部位。

8.5.2绘图准备工作表达方案确定以后，准备绘图工具，根据装配体的大小、复杂程度及视图数量确定图纸幅面和绘图比例。

布图时，应同时考虑尺寸标注、技术要求、零件序号、明细栏及标题栏等所需要的位置，要注意合理地布置视图位置，使图形清晰、布局匀称，以方便看图。

8.5.3装配图的画图步骤（1）绘制各视图的主要基准线。

主要基准线一般是指主要的轴线（装配干线）、对称中心线、主要零件的基面或端面等。

（2）绘制主体结构和与之相关的重要零件。

不同的装配体，其主体结构不尽相同，但在绘图时都应首先绘制出主体结构的轮廓。

与主体结构相接的重要零件要相继画出。

（3）依次画出其他次要零件和细部结构，要保证各零件之间的正确装配关系、连接关系。

对于机械上的连接方式，用螺纹连接是很普遍的，每种螺纹连接及其所在的装配体中的部位一定要表达清楚。

对不同种类的螺纹连接以及键连接、销连接、齿轮啮合等都应作局部剖视，以便清楚表达装配体上各种连接形式。

这些表达将有助于看装配图和对装配体的拆卸、维修。
