画装配图的方法和步骤(精)

如何画装配图装配图是集中表达设计思想，用来表达部件或机器的图样，是表示部件或机器的工作原理、性能要求、装配关系、零件主要结构和形状的技术文件。

在传统设计过程中，如果是自行设计，根据技术设计先画出装配图，再根据装配图设计零件，画出零件图。

如果是测绘设计是先画出相关零件位置的装配草图，再画零件图，根据零件的功能作用，再画出装配图。

运用实体设计使设计直观化，制图的效率提高很多，机构相关的正确性得以保证，零件图结构要素的错误基本得以避免，可以实现设计、工艺、制造模拟一体化。

但是，实体图代替不了装配图。

在生产过程中，装配图是设计装配工艺，进行结构分析，尺寸链计算，装配作业，质量分析、技术检验，故障排除，养护维修的技术依据。

除设计自用之外，实体图—包括爆炸图基本是给管理者使用的文件，装配图才是技术人员使用的文件。

因为装配图是专业使用的工程语言，受过专业训练的人才能懂得这门语言。

实体图包括爆炸图是一种形象表达方法，普通人都能看得懂，但是，它表达不了专业性的内容。

1，装配关系的正确表达对装配图在视图表达方面的要求是：完全、正确、清楚。

即：1)，部件的功能、工作原理、结构和零件之间的装配关系等，要表达完全。

2)，视图、剖视、规定画法和装配关系的表示方法要正确。

3)，结构表达清楚易懂。

因为装配图是向别人倾诉和表达你的意图的语言，也就是说，让别人懂你的语言，理解你的意图，是装配图要达到的目的，这一点很重要。

2，装配结构的合理性装配图是设计思想的具体体现，是机器结构的描述和展示。

结构的合理，一方面，要有扎实的理论知识，另一方面，需要有丰富的实践体会和经验。

下面是常见的一些装配结构问题。

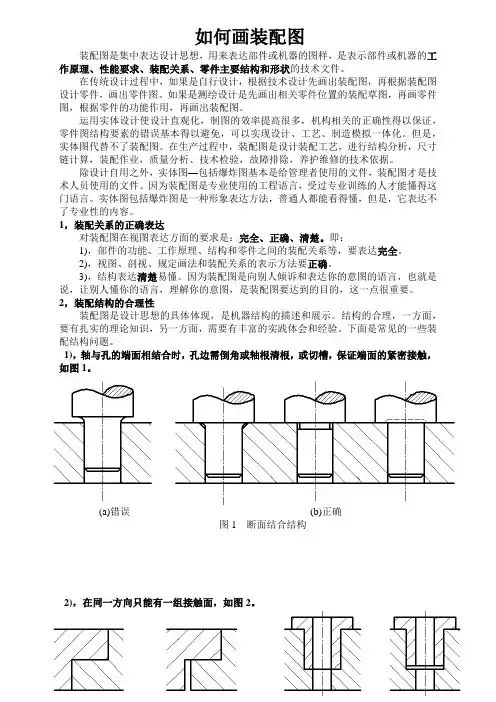

1)，轴与孔的端面相结合时，孔边需倒角或轴根清根，或切槽，保证端面的紧密接触，如图1。

(a)错误(b)正确图1 断面结合结构2)，在同一方向只能有一组接触面，如图2。

（a）不好（b）好（c）不好（d）好（f）不好（g）好（h）可以（i）不好（j）好图23)，考虑维修时拆卸方便，如图3。

绘制装配图的方法根据零件图及装配示意图画装配图；由装配体的轴测图和零件图画装配图；根据现有的机器或部件进行测绘，画装配图。

用途：机械安装或汽车修理时用来起重或顶压的工具 零件组成：底座、螺套、螺杆、绞杠、顶垫、两个螺钉共七个零件工作原理工作时，绞杠穿入螺杆上部的通孔中，拨动绞杠，使螺杆转动，通过螺杆与螺套间的螺纹作用使螺杆上升而顶起重物。

千斤顶各零件图纸装配图视图选择的要求① 完全：部件的功用、工作原理、装配关系及安装关系等内容表达要完全。

③ 清楚：读图时清楚易懂。

② 正确：视图、剖视图、规定画法、装配画法等的表示方法正确，符合国标规定。

装配图的视图选择1.主视图的选择1)确定部件的安放位置。

一般部件的主视图是将部件按工作位置自然放置;有时则将主要轴线或主要安装面放成水平位置。

2) 确定主视图的投影方向。

确定主视图的投射方向时,应使主视图最能充分地反映机器或部件的装配关系、工作原理、传动路线及主要零件的主要结构。

选择主视图选择原则：主视图如何选呢？★符合部件的工作状态。

★能清楚表达部件的工作原理、主要的装配关系或其结构特征。

2.其他视图的选择其他视图主要是补充表达在主视图中没有表达清楚或表达不够清楚的地方。

有时也要考虑读图的方便,适当地增补视图,使每个视图都有一个表达重点。

具体选择时要考虑以下几点:1) 尽可能选用基本视图及在基本视图上取剖视(包括拆卸画法、沿结合面剖切画法等)来表达在主视图中尚未表达的内容。

2) 在完整、清晰、正确表达机器或部件的前提下,视图数目应尽量少。

因此,选择方案时,应避免过于分散零碎的方为了清楚的表达千斤顶的内外部装配结构，应选如图所示全剖视的工作位置为主视图。

并在螺旋传动处作局部剖视，可清楚表达各主要零件的结构形状、装配关系以及工作原理在主视图上，千斤顶的7个零件所处的位置及装配关系、各零件的主要形状均已表达清楚，为了突出座体的主要形状特征，俯视图采用了A-A的剖视图另外螺旋杆上与绞杠配合的孔没有表达充分，故采用拆去绞杠零件，沿螺旋杆上部孔的轴线剖开的B—B断面图表达清楚。
