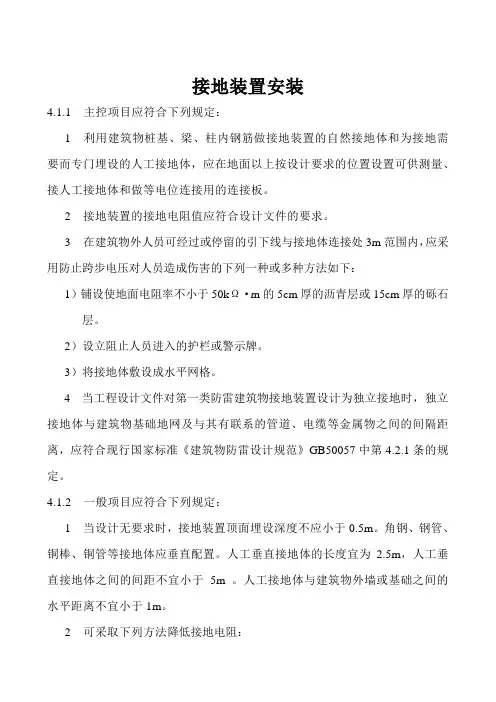

接地装置安装4.1.1 主控项目应符合下列规定：1 利用建筑物桩基、梁、柱内钢筋做接地装置的自然接地体和为接地需要而专门埋设的人工接地体，应在地面以上按设计要求的位置设置可供测量、接人工接地体和做等电位连接用的连接板。
2 接地装置的接地电阻值应符合设计文件的要求。
3 在建筑物外人员可经过或停留的引下线与接地体连接处3m范围内，应采用防止跨步电压对人员造成伤害的下列一种或多种方法如下：1）铺设使地面电阻率不小于50kΩ·m的5cm厚的沥青层或15cm厚的砾石层。
2）设立阻止人员进入的护栏或警示牌。
3）将接地体敷设成水平网格。
4 当工程设计文件对第一类防雷建筑物接地装置设计为独立接地时，独立接地体与建筑物基础地网及与其有联系的管道、电缆等金属物之间的间隔距离，应符合现行国家标准《建筑物防雷设计规范》GB50057中第4.2.1条的规定。
4.1.2 一般项目应符合下列规定：1当设计无要求时，接地装置顶面埋设深度不应小于0.5m。
角钢、钢管、铜棒、铜管等接地体应垂直配置。
人工垂直接地体的长度宜为2.5m，人工垂直接地体之间的间距不宜小于5m。
人工接地体与建筑物外墙或基础之间的水平距离不宜小于1m。
2 可采取下列方法降低接地电阻：1）将垂直接地体深埋到低电阻率的土壤中或扩大接地体与土壤的接触面积。
2）置换成低电阻率的土壤。
3）采用降阻剂或新型接地材料。
4）在永冻土地区和采用深孔（井）技术的降阻方法，应符合现行国家标准《电气装置安装工程接地装置施工及验收规范》GB50169-2006中第3.2.10条～第3.2.12条的规定。
5）采用多根导体外引，外引长度不应大于现行国家标准《建筑物防雷设计规范》GB50057中第5.4.6条的规定。
3当接地装置仅用于防雷保护，且当地土壤电阻率较高，难以达到设计要求的接地电阻值时，可采用现行国家标准《雷电防护第3部分：建筑物的物理损坏和生命危险》GB/T21714.3-2008中第5.4.2条的规定。
电气装置安装工程接地装置施工及验收规范GB50169—92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年7月1日第一章总则第1.0.1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。
第1.0.3条接地装置的安装应按已批准的设计进行施工。
第1.0.4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。
第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2.1.1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆上的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
附录C-4 GB50169-92 接地装置施工及验收规范第二章电气装置的接地第一节一般规定第2．1．1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
，七、装有避雷线的电力线路杆塔。
八、装在配电线路杆上的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
·第2．1．2条电气装置的下列金属部分可不接地或不接零：·一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
．二、在干燥场所，交流额定电压为127V及以下或直流额定电压为1iOV及以下的电气设备的外壳。
三、安装在配电屏、控制屏和配电装置上的电气测量仪表、继电器和其他低压电器等的外壳，以及当发生绝缘损坏时，在支持物上不会引起危险电压的绝缘子的金属底座等。
四、安装在已接地金属构架上的设备，如穿墙套管等。
五、额定电压为220V及以下的蓄电池室内的金属支架。
六、由发电厂、变电所和工业、企业区域内引出的铁路轨道。
七、与已接地的机床、机座之间有可靠电气接触的电动机和电器的外壳。
第2．1．3条需要接地的直流系统的接地装置应符合下列要求：一、能与地构成闭合回路且经常流过电流的接地线应沿绝缘垫板敷设，不得与金属管道、建筑物和设备的构件有金属的连接。
GB50169_2022年电气装置安装工程接地装置施工与规范验收一、引言电气装置安装工程中的接地装置施工与规范验收是确保电气系统安全运行的重要环节。
接地装置作为电气系统的一部分，其主要功能是防止电气设备漏电，保护人身安全，同时降低电气设备故障率。
GB50169_2022年电气装置安装工程接地装置施工与规范验收标准，旨在规范接地装置的施工过程，确保其质量和安全性。
二、接地装置的施工要求1. 材料要求：接地装置应使用符合国家标准的导电材料，如铜、铝等。
接地线的截面积应根据电气设备的额定电流和接地电阻要求进行选择。
2. 接地体的设置：接地体应埋设在土壤中，其埋深应符合设计要求。
接地体之间的间距应合理设置，以确保接地电阻的稳定性。
3. 接地线的连接：接地线应与接地体可靠连接，连接处应使用专业的连接器或焊接。
接地线的连接应牢固、可靠，防止因松动或腐蚀导致接地电阻增大。
4. 接地装置的防腐处理：接地体和接地线应进行防腐处理，以延长其使用寿命。
防腐处理方法包括镀锌、喷涂防腐涂料等。
三、接地装置的验收标准1. 接地电阻的测量：接地装置完成后，应使用专业的接地电阻测试仪进行接地电阻的测量。
接地电阻应符合设计要求，以确保接地装置的有效性。
2. 接地线的连接检查：检查接地线的连接是否牢固、可靠，连接处是否有腐蚀现象。
如有问题，应及时进行修复或更换。
3. 接地体的外观检查：检查接地体的外观是否完好，是否有损坏、变形等现象。
如有问题，应及时进行修复或更换。
4. 接地装置的标志：接地装置应设置明显的标志，标明接地体的位置、接地线的走向等信息，以便于维护和管理。
四、结论GB50169_2022年电气装置安装工程接地装置施工与规范验收标准，对电气装置安装工程中的接地装置施工与验收进行了详细规定。
生产企业应严格按照标准要求进行施工和验收，确保接地装置的质量和安全性。
同时，生产企业还应加强员工培训，提高员工的技能水平，以确保施工和验收工作的顺利进行。

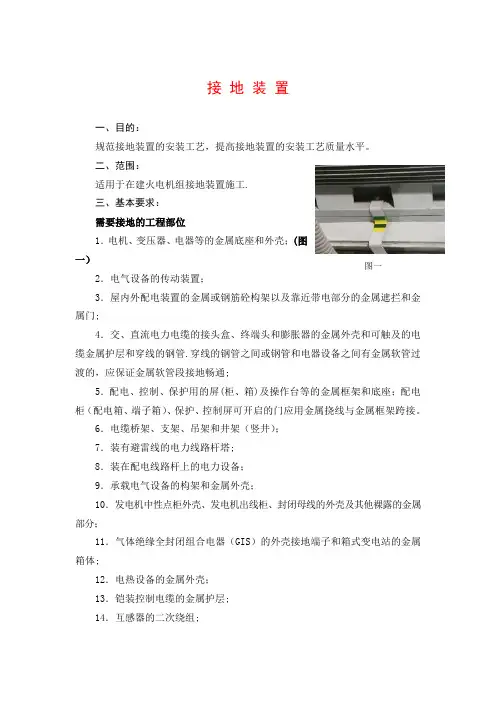

接地装置一、目的：规范接地装置的安装工艺，提高接地装置的安装工艺质量水平。
二、范围：适用于在建火电机组接地装置施工.三、基本要求：需要接地的工程部位1．电机、变压器、电器等的金属底座和外壳；(图一）图一2．电气设备的传动装置；3．屋内外配电装置的金属或钢筋砼构架以及靠近带电部分的金属遮拦和金属门;4．交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和可触及的电缆金属护层和穿线的钢管.穿线的钢管之间或钢管和电器设备之间有金属软管过渡的，应保证金属软管段接地畅通;5．配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座；配电柜（配电箱、端子箱）、保护、控制屏可开启的门应用金属挠线与金属框架跨接。
6．电缆桥架、支架、吊架和井架（竖井）；7．装有避雷线的电力线路杆塔;8．装在配电线路杆上的电力设备；9．承载电气设备的构架和金属外壳；10．发电机中性点柜外壳、发电机出线柜、封闭母线的外壳及其他裸露的金属部分；11．气体绝缘全封闭组合电器（GIS）的外壳接地端子和箱式变电站的金属箱体;12．电热设备的金属外壳；13．铠装控制电缆的金属护层;14．互感器的二次绕组;15．国标及相关规范需要接地的工程部位；16．计算机系统的接地应符制造厂家的接地工艺要求。
17．消防系统的接地应符合消防部门的有关工艺规定.18．易燃油、可燃油、天然气和氢气等贮罐。
装卸油台、铁路轨道、管道、鹤管套筒及油槽车等防静电接地的接地位置,接地线、接地极布置方式等应符合下列要求：a）铁路轨道、管道及金属桥台,应在其首端、末端、分支处以及每隔50m 处设防静电接地,鹤管应在两端接地.b）场区内的铁路轨道应在两处用绝缘装置与外部轨道隔离。
两处绝缘装置间的距离应大于一列火车的长度。
c)净距小于100mm的平行或交叉管道，应每隔20m金属线跨接。
d）不能保持良好电气接触的阀门、法兰、弯头等管道连接处也应跨接。
跨接线可采用直径不小于8mm的圆钢。
GB50169-92电气装置安装工程接地装置施工及验收规范第一章总则第1.0.1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。
第1.0.3条接地装置的安装应按已批准的设计进行施工。
第1.0.4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。
第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2.1.1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆上的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
中华人民共和国国家标准GB 50169—92电气装置安装工程接地装置施工及验收规范第一章总则第1.0.1条为保证接地装置安装工程的施工质量、促进工程施工技术水平的提高,确保接地装置安全运行,制定本规范;第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收;第1.0.3条接地装置的安装应按已批准的设计进行施工;第1.0.4条采用的器材应符合国家现行技术标准的规定,井应有合格证件;第1.0.5条施工中的安全技术措施,应符合本规范和现行有关安全技术标准的规定;第1.0.6条接地装置的安装应配合建筑工程的施工,隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录;第1.0.7条接地装置的施工及验收,除按本规范的规定执行外,尚应符合国家现行的有关标准、规范的规定;第二章电气装置的接地第一节一般规定第2.1.l条电气装置的下列金属部分;均应接地或与PEN线相接：一、电机、变压器、电器、手携式或移动式用电器具等的金属底座和外壳;二、电气设备的传动装置;三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门;四、配电、控制、保护用的屏柜、箱及操作台等的金属框架和底座;五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管;六、电缆桥架、支架和井架;七、装有避雷线的电力线路杆塔;八、装在配电线路杆下的电力设备;九、在非沥青地面的居民区内,无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔;十、电除尘器的构架;十一、封闭母线的外壳及其他裸露的金属部分;十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体;十三、电热设备的金属外壳;十四、控制电缆的金属护层;第2.1.2条电气装置的下列金属部分可不接地或不与PEN线相接：一、在木质、沥青等不良导电地面的干燥房间内,交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时,则仍应接地;二、在干燥场所,交流额定电压为127V及以下或直流额定电压为110V及以下的电气设备的外壳该款系沿用电气安装施工及验收规范GBJ232-82中条文;三、安装在配电屏、控制屏和配电装置上的电气测量仪表、继电器和其他低压电器等的外壳,以及当发生绝缘损坏时,在支持物上不会引起危险电压的绝缘子的金属底座等;四、安装在已接地金属构架上的设备,如穿墙套管等;五、额定电压为220V及以下的蓄电化室内的金属支架;六、由发电厂、变电所和工业、企业区域内引出的铁路轨道;七、与已接地的机床、机座之间有可靠电气接触的电动机和电器的外壳;第2.1.3条需要接地的直流系统的接地装置应符合下列要求：一、能与地构成闭合回路且经常流过电流的接地线应沿绝缘垫板敷设,不得与金属管道、建筑物和设备的构件有金属的连接;二、在土壤中含有在电解时能产生腐蚀性物质的地方,不宜敷设按地装置,必要时可采取外引式接地装置或改良土壤的措施;三、直流电力回路专用的中性线和直流两线制正极的接地体、接地线不得与自然接地体有金属连接；当无绝缘隔离装置时,相互间的距离不应小于1m;四、三线制直流回路的中性线宜直接接地;第2.l.4条按地线不应作其他用途;第二节接地装置的选择第2.2.1条交流电气设备的接地可以利用下列自然接地体；一、埋设在地下的金属管道,但不包括有可燃或有爆炸物质的管道;二、金属井管;三、与大地有可靠连接的建筑物的金属结构;四、水工构筑物及其类似的构筑物的金属管、桩;第2.2.2条交流电气设备的接地线可利用行列接地体接地：一、建筑物的金属结构梁、柱等及设计规定的混凝土结构内部的钢筋;二、生产用的起重机的轨道、配电装置的外壳、走廊、平台、电梯竖井、起重机与升降机的构架、运输皮带的钢梁、电除尘器的构架等金属结构;三、配线的钢管;第2.2.3条接地装置宜采用钢材;接地装置的导体截面应符合热稳定和机械强度的要求,但不应小于表2.2.3所列规格;大中型发电厂、110kV及以上变电所或腐蚀性较强场所的接地装置应采用热镀锌钢材,或适当加大截面;第2.2.4条低压电气设备地l扯L外露的铜和铝按地线的最小截面应符合表2.2.4的规定;表2.2.4 低压电气设备地面上外露的铜和铝接地线的最小截面第2.2.5条在地下不得采用裸铝导体作为接地体或接地线;第2.2.6条利用化学方法降低土壤电阻率时,采用的降阻剂应符合下列要求；一、材料的选择应符合设计要求;二、使用的材料必须符合国家现行技术标准;并有合格证件;三、严格按照生产厂家使用说明书规定的操作工艺施工;第2.2.7条不得利用蛇皮管、管道保温层的金属外皮或金属网以及电缆金属护层作接地线;第三节接地装置的敷设第2.3.l条接地体顶面埋设深度应符合设计规定;当无规定时;不宜小于0.6m;角钢及钢管接地体应垂直配置;除接地体外,接地体引出线的垂直部分和接地装置焊接部位应作防腐处理；在作防腐处理前,表面必须除锈并去掉焊接处残留的焊药;第2.3.2条垂直接地体的间距不宜小于其长度的2倍;水平接地体的问距应符合设计规定;当无设计规定时不宜小于5m;第2.3.3条接地线应防止发生机械损伤和化学腐蚀;在与公路、铁路或管道等交叉及其他可能使接地处遭受损伤处,均应用管子或角钢等加以保护;接地线在穿过墙壁、楼板和地坪处应加装钢管或其他坚固的保护套,有化学腐蚀的部位还应采取防腐措施;第2.3.4条接地干线应在不同的两点及以上与接地网相连;自然接地体应在不同的两点及以上与接地干线或接地网相连接;第2.3.5条每个电气装置的接地应以单独的接地线与接地干线相连接,不得在一个接地线中串接几个需要接地的电气装置;第2.3.6条接地体敷设完后的土沟其回填土内不应夹有石块和建筑垃圾等；外取的土壤不得有较强的腐蚀性；在回填土时应分层夯实;第2.3.7条明敷接地线的安装应符合下列要求：一、应便于检查;二、敷设位置不应妨碍设备的拆卸与检修;三、支持件间的距离,在水平直线部分宜为0.5～1.5m；垂直部分宜为1.5～3m；；转弯部分宜为0.3～0.5m;四、接地线应按水平或垂直敷设,亦可与建筑物倾斜结构平行敷设；在直线段上,不应有高低起伏及弯曲等情况;五、接地线沿建筑物墙壁水平敷设时,离地面距离宜为250～300mm；接地线与建筑物墙壁间的间隙宜为10～15mm;六、在接地线跨越建筑物伸缩缝、沉降缝处时,应设置补偿器;补偿器可用接地线本身弯成弧状代替;第2.3.8条明敷接地线的表面应涂以用15～100mm宽度相等的绿色和黄色相间的条纹;在每个导体的全部长度上或只在每个区间或每个可接触到的部位上宜作出标志;当使用胶带时,应使用双色胶带;中性线宜涂淡蓝色标志;第2.3.9条在接地线引向建筑物的入口处和在检修用临时接地点处,均应刷白色底漆并标以黑色记号,其代号为“〨”接地;第条进行检修时,在断路器室、配电间、母线分段处、发电机引出线等需临时接地的地方,应引入接地干线,并应设有专供连接临时接地线使用的接线板和螺栓;第条当电缆穿过零序电流互感器时,电缆头的接地线应通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对地绝缘;第条直接接地或经消弧线圈接地的变压器、旋转电机的中性点与接地体或接地干线的连接,应采用单独的接地线;第条变电所、配电所的避雷器应用最短的接地线与主接地网连接;第条全封闭组合电器的外壳应按制造厂规定按地；法兰片问应采用跨接线连接,并应保证良好的电气通路;第条高压配电间隔和静止补偿装置的栅栏门铰链处应用软铜线连接,以保持良好接地;第条高频感应电热装置的屏蔽网、滤波器、电源装置的金属屏蔽外壳,高频回路中外露导体和电气设备的所有屏蔽部分和与其连接的金属管道均应接地,并宜与接地干线连接;第条接地装置由多个分接地装置部分组成时,应按设计要求设置便于分开的断接卡;自然接地体与人工接地体连接处应有便于分断的断接卡;断接卡应有保护措施;第四节接地体线的连接第2.4.l条接地体线的连接应采用焊接,焊接必须牢固无虚焊;接至电气设备上的接地线,应用镀锌螺栓连接；有色金属接地线不能采用焊接时,可用螺栓连接;螺栓连接处的接触面应按现行国家标准电气装置安装工程母线装置施工及验收规范的规定处理;第2.4.2条接地体线的焊接应采用搭接焊,其搭接长度必须符合下列规定：一、钢为其宽度的2倍且至少3个棱边焊接;二、圆钢为其直径的6倍;三、圆钢与扁钢连接时,其长度为圆钢直径的6倍;四、扁纳与钢管、扁钢与角钢焊接时,为了连接可靠,除应在其接触部位两侧进行焊接外;并应焊以由钢带弯成的弧形或直角形卡子或直接由钢带本身弯成弧形或直角形与钢管或角钢焊接;第2.4.3条利用本规范第2.2.2条所述的各种金属构件、金属管道等作为接地线时,应保证其全长为完好的电气通路;利用串联的金属构件、金属管道作接地线时,应在其串接部位焊接金属跨接线;第五节避雷针线、带、网的接地第2.5.l条避雷针线、带、网的接地除应符合本章上述有关规定外,尚应遵守下列规定：一、避雷针带与引下线之间的连接应采用焊接;二、避雷针带的引下线及接地装置使用的紧固件均应使用镀锌制品;当采用没有镀锌的地脚螺栓时,应采取防腐措施;三、建筑物L的防雷设施采用多根引下线时,宜在各引下线距地面的1.5～1.8m处设置断接卡,断接卡应加保护措施;四、装有避雷针的金属筒体,当其厚度不小于4mm时,可作避雷针的引下线;筒体底部应有两处与接地体对称连接;五、独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3m;当小于3m时,应采取均压措施或铺设卵石或沥青地面;六、独立避雷针线应设置独立的集中接地装置;当有困难时,该接地装置可与接地网连接,但避雷针与主接地网的地下连接点至35kV及以下设备与主接地网的地下连接点,沿接地体的长度不得小于15m;七、独立避雷针的接地装置与接地网的地中距离不应小于3m;八、配电装置的架构或屋顶上的避雷针应与接地网连接,并应在其附近装设集中接地装置;第2.5.2条建筑物上的避雷针或防雷金属网应和建筑物顶部的其他金属物体连接成一个整体;第2.5.3条装有避雷针和避雷线的构架上的照明灯电源线．必须采用直埋于土壤中的带金属护层的电缆或穿入金属管的针线;电缆的金属护层或金属管必须接地,埋入土壤中的长度应在10m以上,方可与配电装置的接地网相连或与电源线、低压配电装置相连接;第2.5.4条发电厂和变电所的避雷线线档内不应有接头;第2.5.5条避雷针网、带及其接地装置,应采取自下而上的施工程序;首先安装集中接地装置,后安装引下线,最后安装接闪器;第六节手携式和移动式电气设备的接地第2.6.l条手携式电气设备应用专用芯线接地,严禁利用其他用电设备的PEN线接地；PEN线和接地线应分别与接地装置相连接;第2.6.2条手携式电气设备的接地线应采用软铜绞线,其截面不小于1.5mm2;第2.6.3条由固定的电源或由移动式发电设备供电的移动式机械的金属外壳或底座,应和这些供电电源的接地装置有金属的连接；在中性点不接地的电网中,可在移动式机械附近装设接地装置,以代替敷设接地线,并应首先利用附近的自然接地体;第2.6.4条移动式电气设备和机械的接地应符合固定式电气设备接地的规定,但下列情况可不接地：一、移动式机械自用的发电设备直接放在机械的同一金属框架上,又不供给其他设备用电;二、当机械由专用的移动式发电设备供电,机械数量不超过2台,机械距移动式发电设备不超过50m,且发电设备和机械的外壳之间有可靠的金属连接;第三章工程交接验收第3.0.1条在验收时应按下列要求进行检查：一、整个接地网外露部分的连接可靠,接地线规格正确,防腐层完好,标志齐全明显;二、避雷针带的安装位置及高度符合设计要求;三、供连接临时接地线用的连接板的数量和位置符合设计要求;四、工频接地电阻值及设计要求的其他测试参数符合设计规定,雨后不应立即测量按地电阻;第3.0.2条在验收时,应提交下列资料和文件：一、实际施工的竣工图;二、变更设计的证明文件;三、安装技术记录包括隐蔽工程记录等;四、测试记录;。

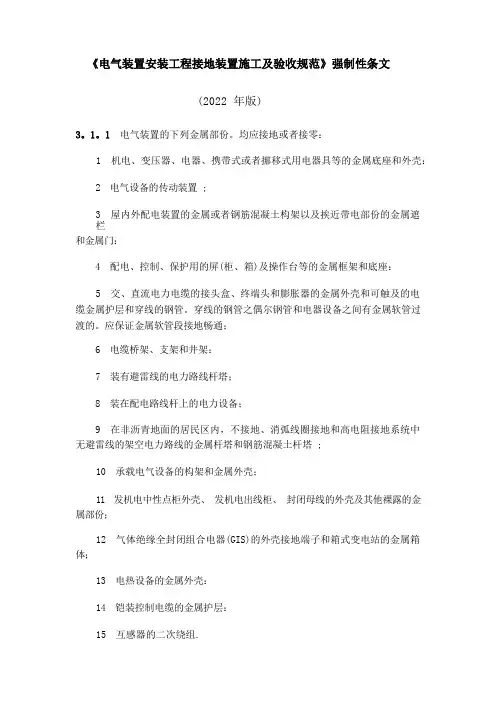

(2022 年版)电气装置的下列金属部份。
均应接地或者接零：1 机电、变压器、电器、携带式或者挪移式用电器具等的金属底座和外壳：2 电气设备的传动装置 ;3 屋内外配电装置的金属或者钢筋混凝土构架以及挨近带电部份的金属遮栏和金属门：4 配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座：5 交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和可触及的电缆金属护层和穿线的钢管。
穿线的钢管之偶尔钢管和电器设备之间有金属软管过渡的。
应保证金属软管段接地畅通；6 电缆桥架、支架和井架：7 装有避雷线的电力路线杆塔；8 装在配电路线杆上的电力设备；9 在非沥青地面的居民区内，不接地、消弧线圈接地和高电阻接地系统中无避雷线的架空电力路线的金属杆塔和钢筋混凝土杆塔 ;10 承载电气设备的构架和金属外壳；11 发机电中性点柜外壳、发机电出线柜、封闭母线的外壳及其他裸露的金属部份；12 气体绝缘全封闭组合电器(GIS)的外壳接地端子和箱式变电站的金属箱体；13 电热设备的金属外壳：14 铠装控制电缆的金属护层：15 互感器的二次绕组.需要接地的直流系统的接地装置应符合下列要求:1 能与地构成闭合回路且时常流过电流的接地线应沿绝缘垫板敷设。
不得与金属管道、建造物和设备的构件有金属的连接：2 在土壤中含有在电解时能产生腐蚀性物质的地方，不宜敷设接地装置，必要时可采取外引式接地装置或者改良土壤的措施；3 直流电力回路专用的中性线和直流两线制正极的接地体、接地线不得与自然接地体有金属连接；当无绝缘隔离装置时.相互间的距离不应小于 1m:4 三线制直流回路的中性线宜直接接地。
接地线不应作其他用途.人工接地网的敷设应符合以下规定:1 人工接地网的外缘应闭合。
外缘各角应做成圆弧形，圆弧的半径不宜小于均压带间距的一半 ;2 接地网内应敷设水平均压带。
按等间距或者不等间距布置；3 35kV 及以上变电站接地网边缘时常有人出入的走道处，应铺设碎石、沥青路面或者在地下装设 2 条与接地网相连的均压带。
1 总则1．0．1 为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
1.0.2 本规范适用于电气装置的接地装置安装工程的施工及验收。
1.0.3 接地装置的安装应由工程施工单位按已批准的设计要求施工，工程建设管理单位和监理单位应有专人负责监督。
1.0.4 接地装置施工采用的器材应符合国家现行技术标准的规定，并应有合格证件。
1.0.5 施工中的安全技术措施应符合本规范和现行有关安全标准的规定。
1.0.6 接地装置的安装应配合建筑工程的施工；隐蔽部分必须在覆盖前会同有关单位作好中间检查及验收记录。
1.0.7 各种电气装置与主接地网的连接必须可靠，接地装置的焊接质量应符合本规范第3.4.2条的规定，接地电阻应符合设计规定，扩建接地网与原接地网应为多点连接。
1.0.8 接地装置验收测试应在土建完工后尽快安排进行；对高土壤电阻率地区的接地装置，在接地电阻难以满足要求时，应由设计确定采取相应措施，验收合格后方可投入运行。
1.0.9 接地装置的施工及验收，除应按本规范的规定执行外，尚应符合国家现行的有关标准规的规定。
精品文档2 术语和定义2.0.1接地体（极）grounding conductor埋入地中并直接与大地接触的金属导体，称为接地体（极）。
接地体分为水平接地体和垂直接地体。
2.0.2自然接地体natural earthing electrode可利用作为接地用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建筑物的基础、金属管道和设备等，称为自然接地体。
2.0.3接地线grounding conductor电力设备、杆塔的接地螺栓与接地体或零线连接用的在正常情况下不载流的金属导体，称为接地线。
2.0.4接地装置grounding connection接地体和接地线的总和，称为接地装置。
2.0.5接地grounded将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体连接，称为接地。

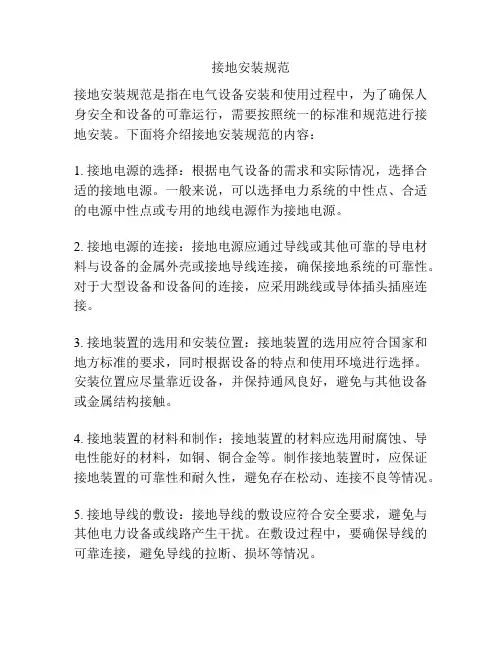

接地安装规范接地安装规范是指在电气设备安装和使用过程中，为了确保人身安全和设备的可靠运行，需要按照统一的标准和规范进行接地安装。
下面将介绍接地安装规范的内容：1. 接地电源的选择：根据电气设备的需求和实际情况，选择合适的接地电源。
一般来说，可以选择电力系统的中性点、合适的电源中性点或专用的地线电源作为接地电源。
2. 接地电源的连接：接地电源应通过导线或其他可靠的导电材料与设备的金属外壳或接地导线连接，确保接地系统的可靠性。
对于大型设备和设备间的连接，应采用跳线或导体插头插座连接。
3. 接地装置的选用和安装位置：接地装置的选用应符合国家和地方标准的要求，同时根据设备的特点和使用环境进行选择。
安装位置应尽量靠近设备，并保持通风良好，避免与其他设备或金属结构接触。
4. 接地装置的材料和制作：接地装置的材料应选用耐腐蚀、导电性能好的材料，如铜、铜合金等。
制作接地装置时，应保证接地装置的可靠性和耐久性，避免存在松动、连接不良等情况。
5. 接地导线的敷设：接地导线的敷设应符合安全要求，避免与其他电力设备或线路产生干扰。
在敷设过程中，要确保导线的可靠连接，避免导线的拉断、损坏等情况。
6. 接地电阻的测试：接地电阻是衡量接地系统性能的重要指标，应定期进行测试。
测试时，应使用专业的接地电阻测试仪进行测量，并记录测试结果。
如果接地电阻超过规定的范围，应及时采取措施进行调整和维修。
7. 接地系统的标识和警示：对于接地系统应进行标识和警示，以提醒操作人员注意接地系统的存在和工作状态。
标识和警示应清晰可见，避免损坏或模糊不清。
8. 接地故障的处理：一旦发生接地故障，应及时采取措施进行处理。
首先要确定接地故障的具体原因，并尽快修复或更换有问题的设备或部件。
在处理过程中，要确保人员的安全，并遵循相关的操作规程和安全要求。
综上所述，接地安装规范是保证电气设备安全运行的重要环节。
只有遵守规范和标准，确保接地系统的可靠性和稳定性，才能有效地防止触电、火灾等事故的发生，保障人身安全和设备的正常工作。

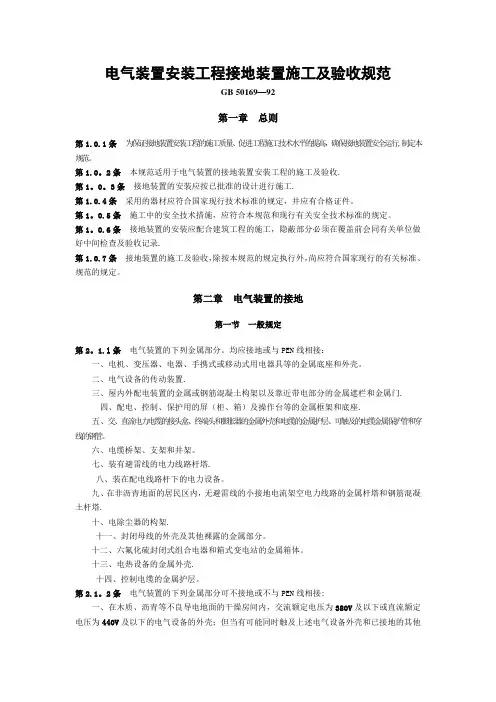

电气装置安装工程接地装置施工及验收规范GB 50169—92第一章总则第1.0.1条为保证接地装置安装工程的施工质量、促进工程施工技术水平的提高，确保接地装置安全运行,制定本规范。
第1.0。
2条本规范适用于电气装置的接地装置安装工程的施工及验收.第1。
0。
3条接地装置的安装应按已批准的设计进行施工.第1.0.4条采用的器材应符合国家现行技术标准的规定，井应有合格证件。
第1。
0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第1。
0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录.第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2。
1.l条电气装置的下列金属部分。
均应接地或与PEN线相接：一、电机、变压器、电器、手携式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置.三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门.四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座.五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔.八、装在配电线路杆下的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔.十、电除尘器的构架.十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳.十四、控制电缆的金属护层。
第2.1。
2条电气装置的下列金属部分可不接地或不与PEN线相接:一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时,则仍应接地.二、在干燥场所，交流额定电压为127V及以下或直流额定电压为110V及以下的电气设备的外壳(该款系沿用《电气安装施工及验收规范》GBJ232-82中条文）。
GB50169-92电气装置安装工程接地装置施工及验收规范第一章总则第1.0.1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。
第1.0.3条接地装置的安装应按已批准的设计进行施工。
第1.0.4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。
第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2.1.1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆上的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V 及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
接地装置安装施工操作规程及质量要求本操作规程和质量要求适用于本公司承担的建筑接地装置的安装1.0施工准备1.1材料要求1.1.1镀锌扁钢、角钢、圆钢1.1.2焊条、防腐涂料、银粉1.2主要机具1.2.1电锤、焊机1.2.2手锤、大锤、钢锯、卷尺1.3操作条件1.3.1接地体操作条件1、根据设计位置清理现场。
2、底板钢筋与柱钢筋连接已绑扎。
3、桩基础中钢筋和柱钢筋之间的连接已绑定。
1.3.2接地干线操作条件1、支架安装完成。
2、保护管已预埋。
3、土建抹灰完成。
1.3.3支架安装操作条件1、各种支架已运至现场。
2、结构工程已完成。
3、室外必须有脚手架或梯子。
1.3.4防雷引下线黑暗的敷设操作条件1、建筑物（或构筑物）有脚手架或爬梯，满足人工操作条件。
2、当主钢筋用作引下线时，钢筋绑扎完毕。
1.3.5防雷引下线光线充足的敷设操作条件2、建筑物（或构筑物）有可以由人操作的脚手架或梯子。
3、土建外装修完成。
1.3.6避雷带与均压环安装操作条件。
土建圈梁钢筋绑扎时，配合作此项工作。
1.3.7避雷器安装操作条件。
1、接地体和引下线必须完成。
2、支架安装完成。
3、具备矫直场地和垂直运输条件。
1.3.8避雷器安装操作条件。
1、接地体和引下线必须完成。
2、需要脚手架处，脚手架搭设完成。
3、土建结构工程已完，并用结构施工完成预埋件。
2.0操作流程工艺流程支架避雷器引下线光线充足的敷防雷网络接地干线接地体黑暗的敷避雷带均压环2.1接地体安装工艺人工接地体（极）安装应符合以下规定：1、人工接地体（极）的最小尺寸：圆钢不小于Φ16mm，角钢不小于40×40×4mm，钢管内径不小于13mm，壁厚不小于2.5mm。
2、接地体的埋设深度不应小于0.6m。
角钢和钢管接地体应垂直配置。
3、垂直接地体长度不应小于2.5m，它们之间的间距通常不应小于5m。
4、接地体埋置位置不应小于1.5m；遇在垃圾灰渣等地埋设接地体时，应换土，并分层夯实。
1 总则1．0．1 为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
1.0.2 本规范适用于电气装置的接地装置安装工程的施工及验收。
1.0.3 接地装置的安装应由工程施工单位按已批准的设计要求施工，工程建设管理单位和监理单位应有专人负责监督。
1.0.4 接地装置施工采用的器材应符合国家现行技术标准的规定，并应有合格证件。
1.0.5 施工中的安全技术措施应符合本规范和现行有关安全标准的规定。
11.0.6 接地装置的安装应配合建筑工程的施工；隐蔽部分必须在覆盖前会同有关单位作好中间检查及验收记录。
1.0.7 各种电气装置与主接地网的连接必须可靠，接地装置的焊接质量应符合本规范第3.4.2条的规定，接地电阻应符合设计规定，扩建接地网与原接地网应为多点连接。
1.0.8 接地装置验收测试应在土建完工后尽快安排进行；对高土壤电阻率地区的接地装置，在接地电阻难以满足要求时，应由设计确定采取相应措施，验收合格后方可投入运行。
1.0.9 接地装置的施工及验收，除应按本规范的规定执行外，尚应符合国家现行的有关标准规的规定。
22 术语和定义2.0.1接地体（极）grounding conductor埋入地中并直接与大地接触的金属导体，称为接地体（极）。
接地体分为水平接地体和垂直接地体。
2.0.2自然接地体natural earthing electrode可利用作为接地用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建筑物的基础、金属管道和设备等，称为自然接地体。
2.0.3接地线grounding conductor电力设备、杆塔的接地螺栓与接地体或零线连接用的在正常情况下不载流的金属导体，称为接3地线。
2.0.4接地装置grounding connection接地体和接地线的总和，称为接地装置。
2.0.5接地grounded将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体连接，称为接地。
电气装置安装工程接地装置施工及验收规范GB50169—92电气装置安装工程接地装置施工及验收规范第一章总则第1.0.1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。
第1.0.3条接地装置的安装应按已批准的设计进行施工。
第1.0.4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。
第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2.1.1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆上的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
接地装置的安装规定
依据：
《建筑电气工程施工质量验收规范》（GB50303-2002）
主控规定项目
1、防雷接地的人工接地装置的接地干线埋设，经人行通道处
埋地深度不应小于1m，且应采用均压措施或在其上方敷设卵石或沥青地面；
2、接地模块顶面埋深不应小于0.6m，接地模块间距不应小于
模块长度的3～5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2～1.4倍，且在开挖深度内详细记录地层情况；
3、接地模块应垂直或水平就位，不应倾斜设置，保持与原土
层接触良好。
一般规定项目
1、当设计无要求时，接地装置顶面埋设深度不应小于0.6m。
圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m。
接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：
a、扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；
b、圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；
c、圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；
d、扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或
紧贴3/4钢管表面，上下两侧施焊；
e、除埋设在混凝土中的焊接接头外，有防腐措施。
2、当无设计要求时，接地装置的材料采用为钢材，热浸j i n镀锌处
理，最小允许规格应符合以下规定（见表）；
3、接地模块应集中引线，用干线把接地模块并联焊接成一个
环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸j i n镀锌扁钢，引出线不少于2处。
最小允许规格、尺寸。
接地装置和防静电接地装置安装要求接地装置和防静电接地装置是保障人员和设备安全的重要设备，在工业生产和电气设备使用中广泛应用。
其正确的安装和使用对于防止电流瞬间过大、建立安全地电位、减少静电等方面具有重要意义。
以下是接地装置和防静电接地装置的安装要求。
一、接地装置的安装要求1.接地装置的选择应符合国家相关标准和规范要求。
选择时应综合考虑场地条件、接地电阻、周围环境等因素。
2.接地装置的安装位置应具有良好的通风条件，不得被障碍物遮挡。
3.接地装置的安装地点应远离易燃易爆物品，避免发生火灾、爆炸等安全事故。
4.接地体和接地极的安装应采用专用接地件，接地电缆的截面积应满足电流要求，接地电缆与接地体接触部分应拧紧，并进行防腐处理。
5.接地装置的接地体应埋设在充分湿润的土壤中，接地电阻应符合国家标准要求。
对于部分无法满足接地电阻要求的场所，可以采取增加接地体长度、增加接地体数量等措施进行有效接地。
6.接地装置与保护接地、建地和设备接地等之间的连接应采用合适的接地线缆，连接牢固可靠，不得存在接触不良或接地线松动现象。
7.接地装置应定期检查，发现问题及时修复，确保接地装置的正常工作。
对于使用时间较长的接地装置，应定期进行接地电阻测量，确保接地装置的有效性。
二、防静电接地装置的安装要求1.防静电接地装置的安装位置应选择在易产生静电的区域附近，如喷涂工作区、粉尘较多的车间等，确保防静电接地装置的有效性。
2.防静电接地装置的接地体应选择导电性能好的材料，如铜材、铝材等，接地电阻应满足国家标准要求。
3.防静电接地装置的接地体应与物体相连，并保持良好的接触状态，确保静电能够顺利地流入地下。
4.防静电接地装置的接地电阻测量应在正常使用状态下进行，测量值应满足国家标准要求。
5.防静电接地装置的接地线缆应选择导电性能好的材料，连接牢固可靠，接地接触部分应进行防腐处理。
6.防静电接地装置的使用人员应接受相关培训，了解静电的危害以及使用防静电接地装置的方法，确保正确地使用防静电接地装置。
