段码lcd基本知识
- 格式:docx
- 大小:129.62 KB
- 文档页数:5
段码LCD液晶屏驱动方法生活中小电器见到最多的lcd模组就是段码lcd液晶屏,段码lcd有普通的数码管的特征,又有点阵LCD的特征,固定的图形,优点是省成本而有好看,那么段码LCD液晶屏是怎么驱动的呢?下面我们就来简单了解一下:首先,不要以为用单片机来驱动就以为段码屏是直流驱动的,其实,段码屏是交流驱动,什么是交流?矩形波,正弦波等。
大家可能会经常用驱动芯片来玩,例如HT1621等,但是有些段式屏IO口比较少,或者说IO口充足的情况下,也可以省去写控制器的驱动了。
与单片机接口方便,而后者驱动电流小,功耗低、寿命长、字形美观、显示清晰、视角大、驱动方式灵活、应用广泛【1】。
但在控制上LCD较复杂,因为LCD电极之间的相对电压直流平均值必须为0【2】,否则易引起LCD氧化,因此LCD不能简单地用电平信号控制,而要用一定波形的方波序列来控制。
LCD显示有静态和时分割两种方式,前者简单,但是需要较多的口线;后者复杂,但所需口线较少,这两种方式由电极引线的选择方式确定。
下面以电子表的液晶显示为例,小时的高位同时灭或亮,分钟的高位在显示数码1~5时,其顶部和底部也是同时灭或亮,两个dot点也是同时亮或灭,其驱动方式是偏置比为1/2的时分割驱动,共有11个段电极和两个公共电极。
但是,IO模拟驱动段式液晶有一个前提条件,就是IO必须是三态,为什么?下面我们一起细细道来:第一步,段码式液晶屏的重要参数:工作电压,占空比,偏压比。
这三个参数非常重要,必须都要满足。
第二步,驱动方式:根据LCD 的驱动原理可知,LCD 像素点上只能加上AC 电压,LCD 显示器的对比度由COM脚上的电压值减去SEG 脚上的电压值决定,当这个电压差大于 LCD 的饱和电压就能打开像素点,小于LCD 阈值电压就能关闭像素点,LCD 型MCU 已经由内建的LCD 驱动电路自动产生LCD 驱动信号,因此只要I/O 口能仿真输出该驱动信号,就能完成 LCD 的驱动。

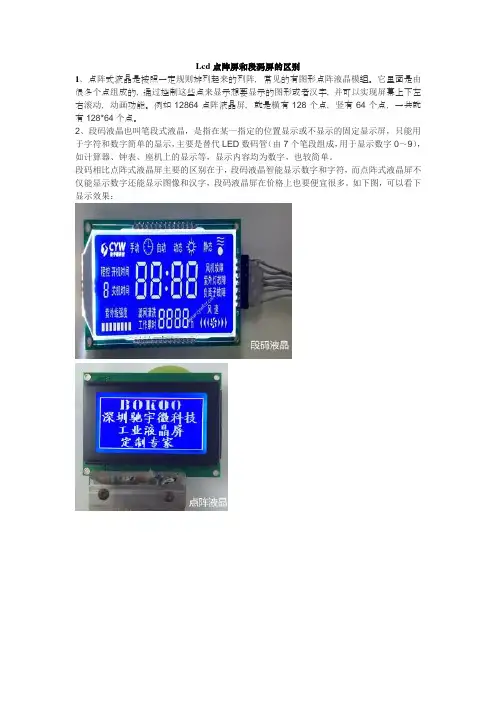

Lcd点阵屏和段码屏的区别
1、点阵式液晶是按照一定规则排列起来的列阵,常见的有图形点阵液晶模组。
它里面是由很多个点组成的,通过控制这些点来显示想要显示的图形或者汉字,并可以实现屏幕上下左右滚动,动画功能。
例如12864点阵液晶屏,就是横有128个点,竖有64个点,一共就有128*64个点。
2、段码液晶也叫笔段式液晶,是指在某一指定的位置显示或不显示的固定显示屏,只能用于字符和数字简单的显示,主要是替代LED数码管(由7个笔段组成,用于显示数字0~9),如计算器、钟表、座机上的显示等,显示内容均为数字,也较简单。
段码相比点阵式液晶屏主要的区别在于,段码液晶智能显示数字和字符,而点阵式液晶屏不仅能显示数字还能显示图像和汉字,段码液晶屏在价格上也要便宜很多。
如下图,可以看下显示效果:。
一文看懂段码液晶屏选型知识要点
段码液晶屏介绍
段码液晶,或段式液晶屏,是液晶产品中的一种,但在液晶行业内,一般称为图案型液晶屏,笔段式液晶屏,单色液晶屏等等。
用以区别于点阵型液晶屏,故段码液晶并不是一个严格的表述或分类。
现在的仪器仪表,医疗设备,通讯设备以及各种办公设备中,段码液晶屏的使用范围越来越广泛,它已经融入了人们生活工作当中的点点滴滴。
那幺,当因为生活,工作需要选购一件断码液晶屏设备时,人们应该如何选购呢?在选购时应该注意哪几个主要要素呢?
段码液晶屏的的特点
1、简单快捷的显示效果
2、反应速度快。

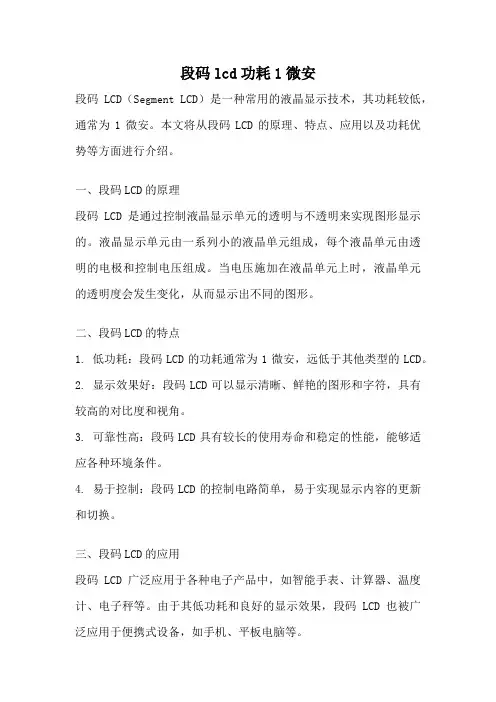

段码lcd功耗1微安段码LCD(Segment LCD)是一种常用的液晶显示技术,其功耗较低,通常为1微安。
本文将从段码LCD的原理、特点、应用以及功耗优势等方面进行介绍。
一、段码LCD的原理段码LCD是通过控制液晶显示单元的透明与不透明来实现图形显示的。
液晶显示单元由一系列小的液晶单元组成,每个液晶单元由透明的电极和控制电压组成。
当电压施加在液晶单元上时,液晶单元的透明度会发生变化,从而显示出不同的图形。
二、段码LCD的特点1. 低功耗:段码LCD的功耗通常为1微安,远低于其他类型的LCD。
2. 显示效果好:段码LCD可以显示清晰、鲜艳的图形和字符,具有较高的对比度和视角。
3. 可靠性高:段码LCD具有较长的使用寿命和稳定的性能,能够适应各种环境条件。
4. 易于控制:段码LCD的控制电路简单,易于实现显示内容的更新和切换。
三、段码LCD的应用段码LCD广泛应用于各种电子产品中,如智能手表、计算器、温度计、电子秤等。
由于其低功耗和良好的显示效果,段码LCD也被广泛应用于便携式设备,如手机、平板电脑等。
四、段码LCD的功耗优势1. 节能环保:由于段码LCD的功耗较低,可以有效延长电池的使用时间,减少能源消耗。
2. 降低成本:低功耗意味着电路设计中可以采用更简单、更便宜的电源管理方案,从而降低产品的制造成本。
3. 提升用户体验:低功耗可以延长电池寿命,使用户在使用电子产品时更加方便和舒适。
段码LCD是一种功耗较低的液晶显示技术,具有显示效果好、可靠性高、易于控制的特点。
它广泛应用于各种电子产品中,并且由于其低功耗优势,可以节能环保、降低成本、提升用户体验。
未来,随着科技的不断发展,段码LCD有望在更多领域得到应用,为人们的生活带来更多便利和舒适。
段码LCD参数说明及驱动原理一.参数说明1.Duty:占空比该项参数一般也称为Duty数或COM数。
由于STN/TN的LCD一般是采用时分动态扫描的驱动模式,在此模式下,每个COM的有效选通时间与整个扫描周期的比值即占空比(Duty)是固定的,等于1/COM数。
2.Bias:偏置LCD的SEG/COM的驱动波形为模拟信号,而各档模拟电压相对于LCD输出的最高电压的比例称为偏置,而一般来讲,Bias是以最低一档与输出最高电压的比值来表示。
一般而言,Bias和Duty 之间是有一定关系的,Duty数越多,每根COM对应的扫描时间变短,而要达到同样的显示亮度和显示对比度,VON的电压就要提高,选电平和非选电平的差异需要加大,即Bias需要加大,Duty 和Bias间有一经验公式,即。
3.VDD:工作电压液晶分子是需要交流信号来驱动的,长时间的直流电压加在液晶分子两端,会影响液晶分子的电气化学特性,引起显示模糊,寿命的减少,其破坏性为不可恢复。
液晶分子是一种电压积分型材料,它的扭曲程度(透光性)仅仅和极板间电压的有效值有关,和充电波形无关。
电压的有效值用COM/SEG之间的电压差值的均方根VRMS表示。
4.Frame:扫描帧频扫描频率,直接驱动液晶分子的交流电压的频率一般在60~100Hz之间,具体是依据LCDPanel 的面积和设计而定,频率过高,会导致驱动功耗的增加,频率过低,会导致显示闪烁,同时如果扫描频率同光源的频率之间有整倍数关系,则显示也会有闪烁现象出现。
二.驱动原理方式一根据LCD的驱动原理可知,LCD像素点上只能加上AC电压,LCD显示器的对比度由COM脚上的电压值减去SEG脚上的电压值决定,当这个电压差大于LCD的饱和电压就能打开像素点,小于LCD阈值电压就能关闭像素点,LCD型MCU已经由内建的LCD驱动电路自动产生LCD驱动信号,因此只要I/O口能仿真输出该驱动信号,就能完成LCD的驱动。

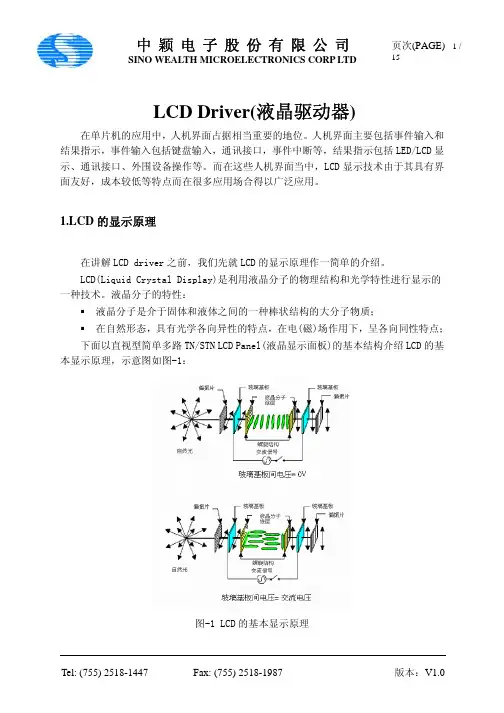

LCD Driver(液晶驱动器)在单片机的应用中,人机界面占据相当重要的地位。
人机界面主要包括事件输入和结果指示,事件输入包括键盘输入,通讯接口,事件中断等,结果指示包括LED/LCD显示、通讯接口、外围设备操作等。
而在这些人机界面当中,LCD 显示技术由于其具有界面友好,成本较低等特点而在很多应用场合得以广泛应用。
1.LCD的显示原理在讲解LCD driver之前,我们先就LCD的显示原理作一简单的介绍。
LCD(Liquid Crystal Display)是利用液晶分子的物理结构和光学特性进行显示的一种技术。
液晶分子的特性:液晶分子是介于固体和液体之间的一种棒状结构的大分子物质;在自然形态,具有光学各向异性的特点,在电(磁)场作用下,呈各向同性特点;下面以直视型简单多路TN/STN LCD Panel(液晶显示面板)的基本结构介绍LCD的基本显示原理,示意图如图-1:图-1 LCD的基本显示原理整个LCD Panel 由上下玻璃基板和偏振片组成,在上下玻璃之间,按照螺旋结构将液晶分子有规律的进行涂层。
液晶面板的电极是通过一种ITO 的金属化合物蚀刻在上下玻璃基板上。
如图所示,液晶分子的排列为螺旋结构,对光线具有旋旋光性,上下偏振片的偏振角度相互垂直。
在上下基板间的电压为0时,自然光通过偏振片后,只有与偏振片方向相同的光线得以进入液晶分子的螺旋结构的涂层中,由于螺旋结构的的旋旋光性,将入射光线的方向旋转90度后照射到另一端的偏振片上,由于上下偏振片的偏振角度相互垂直,这样入射光线通过另一端的偏振片完全的射出,光线完全进入观察者的眼中,看到的效果就为白色。
而在上下基板间的电压为一交流电压时,液晶分子的螺旋结构在电(磁)场的作用下,变成了同向排列结构,对光线的方向没有作任何旋转,而上下偏振片的偏振角度相互垂直,这样入射光线就无法通过另一端的偏振片射出,光线无法进入观察者的眼中,看到的效果就为黑色。

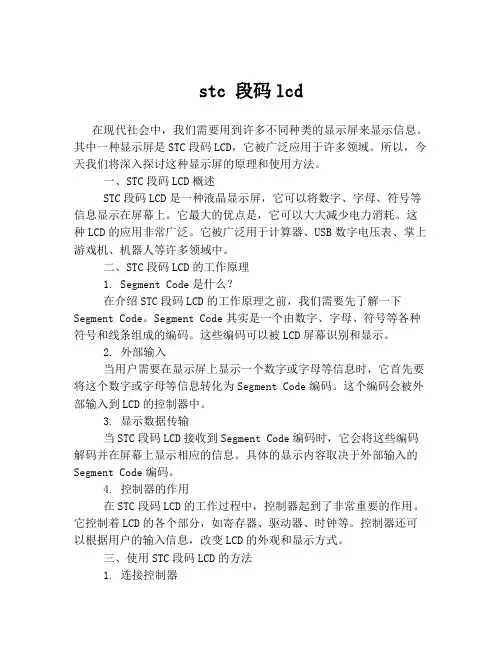

stc 段码lcd在现代社会中,我们需要用到许多不同种类的显示屏来显示信息。
其中一种显示屏是STC段码LCD,它被广泛应用于许多领域。
所以,今天我们将深入探讨这种显示屏的原理和使用方法。
一、STC段码LCD概述STC段码LCD是一种液晶显示屏,它可以将数字、字母、符号等信息显示在屏幕上。
它最大的优点是,它可以大大减少电力消耗。
这种LCD的应用非常广泛。
它被广泛用于计算器、USB数字电压表、掌上游戏机、机器人等许多领域中。
二、STC段码LCD的工作原理1. Segment Code是什么?在介绍STC段码LCD的工作原理之前,我们需要先了解一下Segment Code。
Segment Code其实是一个由数字、字母、符号等各种符号和线条组成的编码。
这些编码可以被LCD屏幕识别和显示。
2. 外部输入当用户需要在显示屏上显示一个数字或字母等信息时,它首先要将这个数字或字母等信息转化为Segment Code编码。
这个编码会被外部输入到LCD的控制器中。
3. 显示数据传输当STC段码LCD接收到Segment Code编码时,它会将这些编码解码并在屏幕上显示相应的信息。
具体的显示内容取决于外部输入的Segment Code编码。
4. 控制器的作用在STC段码LCD的工作过程中,控制器起到了非常重要的作用。
它控制着LCD的各个部分,如寄存器、驱动器、时钟等。
控制器还可以根据用户的输入信息,改变LCD的外观和显示方式。
三、使用STC段码LCD的方法1. 连接控制器在使用STC段码LCD前,我们需要先将它和控制器进行连接。
通常情况下,控制器可以是一块单独的电路板,也可以是集成在计算机、机器人等设备中。
2. 程序编写在将STC段码LCD与控制器连接好之后,我们需要编写程序控制它。
在程序编写中,我们需要添加STC段码LCD的驱动程序和相关的库文件。
3. 显示信息在连接和程序编写都完成之后,就可以开始向STC段码LCD中输入信息并进行显示了。
lcd 段码屏驱动原理一、概述段码屏是一种常见的数字显示装置,它通过组合不同的线段来显示各种数字、字母和符号。
在 lcd (Liquid Crystal Display) 段码屏中,液晶是用于显示的关键部分。
本文将深入探讨 lcd 段码屏的驱动原理,包括液晶显示原理、驱动电路和驱动方式等内容。
二、液晶显示原理液晶是一种特殊的材料,它具有介于液体和固体之间的特性。
液晶分为向列型和向行型。
在液晶显示器中,通常采用的是向列型液晶。
三、lcd 段码屏的驱动电路lcd 段码屏是通过将液晶显示单元按照一定规律连接起来的电路板。
常见的 lcd 段码屏是由 7 段或 14 段的线段组成的。
3.1 驱动电压lcd 段码屏的驱动电压通常为 5V 或 3.3V。
根据具体的型号和要求,驱动电压可能有所差别。
3.2 驱动芯片lcd 段码屏的驱动芯片主要负责控制液晶的显示方式、段选、位选和驱动方式等。
常见的驱动芯片有 HD44780、ST7920 等。
3.3 驱动引脚lcd 段码屏的驱动引脚通常包括 VCC、GND、V0、RS、R/W、E、D0-D7 等。
其中,VCC 和 GND 是供电引脚,V0 是液晶的对比度调节引脚,RS 用于选择命令或数据的传输方向,R/W 是读/写控制脚,E 是使能控制引脚,D0-D7 是数据引脚。
四、lcd 段码屏的驱动方式lcd 段码屏的驱动方式通常分为并行方式和串行方式。
4.1 并行方式并行方式是通过同时传输多个位和段的数据,将数据直接传输到液晶显示单元中。
并行方式的优点是速度快,但需要占用较多的引脚。
4.2 串行方式串行方式是通过逐位传输数据,减少了引脚的使用。
串行方式的优点是占用较少的引脚,但传输速度相对较慢。
五、lcd 段码屏的驱动流程lcd 段码屏的驱动流程主要包括初始化、命令传输和数据传输等步骤。
5.1 初始化初始化是设置 lcd 段码屏的初始状态,包括液晶显示模式、显示方式、光标位置等。
lcd段码屏驱动原理
LCD段码屏是一种常见的数字显示设备,它的驱动原理主要涉及到显示控制芯片和显示模块两个方面。
1. 显示控制芯片
LCD段码屏的显示控制芯片通常采用CMOS技术制造,它可以通过内部的控制逻辑和存储器,控制LCD每一段的电压信号,从而实现数字图像的显示。
常见的LCD控制芯片有HD44780、KS0108、KS0066等,其中HD44780是一种具有广泛应用的标准控制芯片。
2. 显示模块
LCD段码屏的显示模块由多个LCD段组成,每个LCD段由数根独立的导电柱和两根金属屏蔽板组成,通过在导电柱和金属屏蔽板之间加电压差,实现液晶分子的定向排列,进而改变透射光的相位差,实现数字图像的显示。
在不同的电压条件下,液晶分子的定向状态也不同,对应不同的显示状态。
因此,通过控制每一段的电压信号,就可以实现数字图像的显示。
总结:
LCD段码屏的驱动原理主要包括显示控制芯片和显示模块两个方面。
通过控制每一段的电压信号,就可以实现数字图像的显示。
海量的应用场景,让段码屏成为了数字显示的中坚力量。

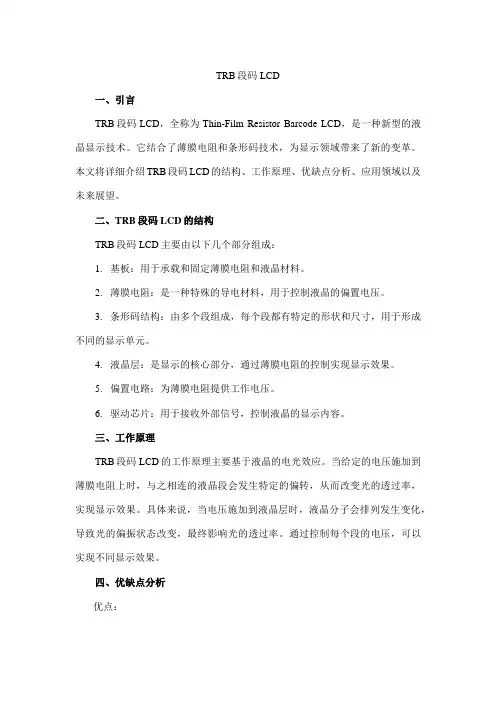

TRB段码LCD一、引言TRB段码LCD,全称为Thin-Film Resistor Barcode LCD,是一种新型的液晶显示技术。
它结合了薄膜电阻和条形码技术,为显示领域带来了新的变革。
本文将详细介绍TRB段码LCD的结构、工作原理、优缺点分析、应用领域以及未来展望。
二、TRB段码LCD的结构TRB段码LCD主要由以下几个部分组成:1.基板:用于承载和固定薄膜电阻和液晶材料。
2.薄膜电阻:是一种特殊的导电材料,用于控制液晶的偏置电压。
3.条形码结构:由多个段组成,每个段都有特定的形状和尺寸,用于形成不同的显示单元。
4.液晶层:是显示的核心部分,通过薄膜电阻的控制实现显示效果。
5.偏置电路:为薄膜电阻提供工作电压。
6.驱动芯片:用于接收外部信号,控制液晶的显示内容。
三、工作原理TRB段码LCD的工作原理主要基于液晶的电光效应。
当给定的电压施加到薄膜电阻上时,与之相连的液晶段会发生特定的偏转,从而改变光的透过率,实现显示效果。
具体来说,当电压施加到液晶层时,液晶分子会排列发生变化,导致光的偏振状态改变,最终影响光的透过率。
通过控制每个段的电压,可以实现不同显示效果。
四、优缺点分析优点:●高对比度:由于采用了薄膜电阻和条形码结构,使得液晶的偏置电压更加精确,提高了显示对比度。
●高响应速度:由于减少了传统矩阵驱动方式所需的交叉点,TRB段码LCD具有更快的响应速度。
●低功耗:由于电压的精确控制,使得功耗相对较低。
●高可靠性:由于结构简单、坚固耐用,TRB段码LCD具有较高的可靠性。
缺点:●制造成本高:由于涉及到复杂的工艺和材料,TRB段码LCD的制造成本相对较高。
●应用范围有限:目前主要应用于特定的高端显示市场,如高端仪表盘等。
五、应用领域TRB段码LCD主要应用于以下领域:1.汽车仪表盘:由于具有高对比度和高响应速度,TRB段码LCD广泛应用于汽车仪表盘的显示。
它能够提供清晰、准确的车辆信息,提高驾驶安全性。
一文解析段码LCD液晶屏驱动方法生活中小电器见到最多的lcd模组就是段码lcd液晶屏,段码lcd有普通的数码管的特征,又有点阵LCD的特征,固定的图形,优点是省成本而有好看,那么段码LCD 液晶屏是怎么驱动的呢?段码LCD液晶屏是如何显示的呢?跟随小编一起来了解一下吧。
段码LCD液晶屏驱动方法首先,不要以为用单片机来驱动就以为段码屏是直流驱动的,其实,段码屏是交流驱动,什么是交流?矩形波,正弦波等。
大家可能会经常用驱动芯片来玩,例如HT1621等,但是有些段式屏IO口比较少,或者说IO口充足的情况下,也可以省去写控制器的驱动了。
与单片机接口方便,而后者驱动电流小,功耗低、寿命长、字形美观、显示清晰、视角大、驱动方式灵活、应用广泛。
但在控制上LCD较复杂,因为LCD电极之间的相对电压直流平均值必须为0,否则易引起LCD氧化,因此LCD不能简单地用电平信号控制,而要用一定波形的方波序列来控制。
LCD显示有静态和时分割两种方式,前者简单,但是需要较多的口线;后者复杂,但所需口线较少,这两种方式由电极引线的选择方式确定。
下面以电子表的液晶显示为例,小时的高位同时灭或亮,分钟的高位在显示数码1~5时,其顶部和底部也是同时灭或亮,两个dot点也是同时亮或灭,其驱动方式是偏置比为1/2的时分割驱动,共有11个段电极和两个公共电极。
但是,IO模拟驱动段式液晶有一个前提条件,就是IO必须是三态,为什么?下面我们一起细细道来:第一步,段码式液晶屏的重要参数:工作电压,占空比,偏压比。
这三个参数非常重要,必须都要满足。
第二步,驱动方式:根据LCD 的驱动原理可知,LCD 像素点上只能加上AC 电压,LCD 显示器的对比度由COM脚上的电压值减去SEG 脚上的电压值决定,当这个电压差大于LCD 的饱和电压就能打开像素点,小于LCD 阈值电压就能关闭像素点,LCD 型MCU 已经由内建的LCD 驱动电路自动产生LCD 驱动信号,因此只要I/O 口能仿真输。
LCD的驱动不像LED那样,加上电压(LED实际上是电流驱动)就可以长期显示的。
LCD驱动必须使用交流电压驱动才能保持稳定的显示,如果在LCD上加上稳定的直流电压,不但不能正常显示,时间久了还会损坏LCD。
一段LCD由背电极和段电极组成,需要显示时,在背电极和段电极之间加上合适的交流电压(通常使用方波)。
为了调节对比度,可以调节方波中每半个周期中显示的时间(即占空比)来实现。
通常,为了节约驱动口,将多个背电极连在一起,形成公共背电极端:COM。
另外,再将属于不同COM的段电极连接在一起,形成公共段电极端:SEG。
当在某个COM 和某个SEG之间加了足够的交流电压之后,就会将对应的段点亮(实际上是变黑)。
像万利的板子上使用的这种LCD,有4个COM,还有16个SEG。
要想某一SEG显示时,需要在对应的SEG和COM之间加上足够的交流电压。
在万利的板子上,COM驱动使用了两个电阻分压,输出电压为1/2Vcc,当不想让某位显示时,就将它的电压设置为1/2Vcc(通过设置IO口为高阻态来完成),这样加在对应的SEG和COM之间的电压只有1/2Vcc,不足以点亮对应的SEG。
需要显示的,就将COM电压设置为0或者1,这样SEG电压跟COM电压相反的段就被点亮了(变黑),因为它们之间的电压为Vcc。
通过定期扫描每个COM,即可稳定的在LCD上显示需要的图形了。
需要显示字符或者数字时,自己先将对应的图案设计好,在显示时,发送到相应的SEG和COM上即可。
但是如果使用100%的时间都驱动的话,会造成对比度太高,甚至出现不该显示的地方也显示了。
因此在显示一段时间后,就将COM和SEG 都设置为低,以关闭它的显示,降低对比度。
通过调节关闭时间的长短(PWM),可以调节对比度。
在下面的测试程序中,为了简化程序,使用了50%固定的占空比。
为了方便描述,我们把COM为低电平时点亮叫做正亮,COM为高电平时点亮叫做负亮。
扫描每个COM分成4个阶段:正亮,关闭,负亮,关闭。
lcd 段码屏驱动原理LCD(Liquid Crystal Display)段码屏是一种广泛应用于电子产品中的显示屏技术。
它由液晶材料、电极、电源和控制电路等组成,能够根据输入信号显示出数字、字母、符号等信息。
本文将从原理、驱动方式和应用三个方面介绍LCD段码屏的工作原理。
一、原理LCD段码屏的工作原理基于液晶材料的特性。
液晶是一种介于液体和晶体之间的物质,具有双折射性质。
当液晶材料处于电场作用下,其分子会发生排列变化,从而改变光的透过性。
LCD段码屏利用这一特性,通过控制电场的大小和方向,实现对光的控制和显示效果的变化。
二、驱动方式LCD段码屏主要有静态驱动和动态驱动两种方式。
1. 静态驱动:静态驱动方式是将每个像素点的电压保持不变,不进行刷新。
在这种驱动方式下,需要使用大量的导线和控制电路,因此成本较高且功耗较大。
但是静态驱动方式能够保持图像的稳定性,适用于对显示效果要求较高的场合。
2. 动态驱动:动态驱动方式是通过控制像素点的电压不断刷新来实现显示。
在这种驱动方式下,只需要少量的导线和控制电路,因此成本较低且功耗较小。
但是动态驱动方式会导致图像的稳定性较差,适用于对显示效果要求不高的场合。
三、应用LCD段码屏由于其低功耗、高清晰度和易于集成等特点,在各种电子产品中得到广泛应用。
1. 数码产品:LCD段码屏常用于数码相机、手机和平板电脑等产品的显示屏上,能够显示出清晰、细腻的图像和文字。
2. 家电产品:LCD段码屏也被广泛应用于家电产品中,如电视、洗衣机、空调等。
通过LCD段码屏的显示,用户可以直观地了解到各种信息,如频道、温度、时间等。
3. 仪器仪表:LCD段码屏还可以用于各种仪器仪表的显示,如电子秤、电子琴等。
它能够将测量结果、音符等信息以数字、字母等形式呈现给用户,提高了使用的便捷性和可读性。
LCD段码屏是一种基于液晶材料的显示屏技术,通过控制电场的大小和方向来实现对光的控制和显示效果的变化。
LCD液晶屏基础知识三大类型:图形点阵、字符点阵、笔段式,涵盖TN、HTN、STN、FSTN、CSTN五种膜式;融合COG、COF、TAB、COB、SMT等各种工艺结构形式。
1.TN膜式LCD液晶屏段码液晶屏,是LCD液晶屏显示模式的一种,LCD液晶屏有笔断式和点阵式两种模式,段码也称笔断一个数字是由8字显示出来的,一个8字是由7个笔段组成的,可以显示0~9的数字.如计算器、钟表等,显示内容均为数字.段码液晶屏,工艺比点阵的要简单许多,当然也只能显示比较简单的内容.段码液晶屏的汉字和图形,只能以固定的型式显示,数字是可以变的.而点阵的所有显示,都是可以随意变换的.2.HTN膜式LCD液晶屏中文名:HTN外文名:(High Twisted Nematic释义:高扭曲向列型特征:对比度高、功耗低、驱动电压低向列型液晶分子被夹在两块透明玻璃之间,在两层玻璃之间,液晶分子的取向偏转110~130度。
这种类型LCD的特点是、动态驱动性能不够好,但视角比TN型的要宽。
3.STN膜式LCD液晶屏STN(Super Twisted Nematic)是用电场改变原为180度以上扭曲的液晶分子的排列从而改变旋光状态,外加电场通过逐行扫描的方式改变电场,在电场反复改变电压的过程中,每一点的恢复过程较慢,因而产生余辉。
它的好处是功耗小,具有省电的最大优势。
彩色STN的显示原理是在传统单色STN液晶显示器上加一彩色滤光片,并将单色显示矩阵中的每一像素分成三个子像素,分别通过彩色滤光片显示红、绿、蓝三基色,就可显示出彩色画面。
和TFT不同STN属于无源Passive型LCD,一般最高能显示65536种色彩。
主要分为普通STN,FSTN,CSTN和DSTN。
普通STN即液晶在液晶屏内旋转180~270度,液晶屏上下贴普通偏光片,因为色散的原因,液晶屏底色会呈现一定的颜色,常见的有黄绿色或蓝色,即通常称的黄绿模或蓝模。
FSTN(Film+STN),为了改善普通STN的底色问题,在偏光片上而加入一层补偿膜,可以消除色散,实现黑白显示。
段码lcd驱动原理Liquid Crystal Display (LCD) is a technology commonly used in electronic devices such as televisions, monitors, and smartphones. 液晶显示器(LCD)是一种常用于电视、监视器和智能手机等电子设备的技术。
It works by manipulating light through liquid crystals, which are controlled by applying an electric current. 它通过通过液晶的控制来操纵光线,这通过施加电流来控制液晶。
The driving principle of a segment LCD involves driving a set of segments using a combination of voltage levels to create the desired display. 段式LCD的驱动原理包括使用电压级别的组合来驱动一组段,以创建所需的显示。
These voltage levels are generated by an LCD driver, which can be a dedicated integrated circuit or a microcontroller. 这些电压级别是由液晶驱动器产生的,液晶驱动器可以是专用集成电路或微控制器。
In a segment LCD, each segment is controlled by a separate electrode, and the combination of activated segments forms characters or images on the display. 在段式LCD中,每个段由一个独立的电极控制,激活的段的组合在显示器上形成字符或图像。
lcd段码屏显示原理LCD段码屏是一种常见的数字显示屏,它由液晶单元、控制电路和背光源组成,广泛应用于计时器、电子秤、温度计等各种仪器和设备中。
那么,LCD段码屏的显示原理是什么呢?下面我们就来一步步了解。
1.原理介绍LCD全名是液晶显示器,是一种利用液晶(LCD)材料的物理性质来显示文字、数字、图像等信息的电子显示器件。
而LCD段码屏作为一种数字显示屏,其显示原理是通过控制各个液晶单元的显示来实现。
具体来说,LCD段码屏的显示区域被分成了若干个矩形区域,每个区域内设置了一组由多个液晶单元组成的数字或字符段,通过控制每个液晶单元的透明度和不透明度,就可以显示出任意数字或字符。
2.液晶单元液晶单元是实现LCD段码屏显示的最小单元,它由两块玻璃板夹层一个液晶层构成。
液晶单元的本质是在玻璃板上涂一层液晶材料,通电后,液晶分子根据电场方向的变化而发生扭曲,从而改变光的透过程度,实现不同程度的透明度。
3.控制电路控制电路是LCD段码屏的核心部分,它由控制芯片和驱动电路构成。
控制芯片负责控制每个液晶单元的透明度和不透明度,通过控制每个液晶单元的电场,使液晶单元的分子扭曲程度发生变化,从而实现数字或字符的显示。
驱动电路则是将控制芯片输出的数字信号转化为液晶单元所需要的准确电压和电流,确保液晶单元的正常工作。
4.背光源背光源是LCD段码屏的附属部件,用于提供背景光源以作为数字或字符的显示底色。
背光源通常由白色LED灯珠构成,其主要功能是为显示屏提供亮度和对比度,使显示效果更加鲜明、清晰。
综上所述,LCD段码屏的显示原理是利用液晶单元的透明度和不透明度来显示数字或字符,而这一过程则需要经过控制芯片、驱动电路和背光源的共同配合完成。
LCD段码屏的显示技术已经非常成熟和稳定,不仅具有高精度和高可靠性,而且还具有低功耗和低电磁辐射等诸多优点,因此广泛应用于各种数字显示设备中。
双层段码lcd双层段码LCD(Liquid Crystal Display)是一种新型的液晶显示技术,它采用了双层段码结构,使得显示效果更加清晰、细腻。
在现代科技的推动下,LCD已经成为了各种电子设备中最常见的显示屏幕之一,而双层段码LCD则是LCD技术的一次重要升级。
双层段码LCD的核心技术是双层段码结构。
传统的液晶显示屏幕是由一层液晶层和一层透明电极层组成的,而双层段码LCD则在这基础上增加了一层段码层。
这一层段码层由许多微小的液晶单元组成,每个液晶单元都可以独立控制,从而实现更加精细的显示效果。
双层段码LCD的优势主要体现在以下几个方面。
首先,由于双层段码结构的采用,显示屏幕的分辨率得到了大幅提升。
传统的LCD屏幕在显示细节时可能会出现锯齿状的边缘,而双层段码LCD则可以通过独立控制每个液晶单元的方式,使得显示效果更加平滑、清晰。
其次,双层段码LCD的对比度更高,色彩更鲜艳。
传统的LCD屏幕在显示黑色时可能会出现灰色调,而双层段码LCD则可以通过更加精确的液晶控制,使得黑色更加纯正,色彩更加饱满。
再次,双层段码LCD的响应速度更快。
传统的LCD屏幕在切换显示内容时可能会出现残影,而双层段码LCD则可以通过独立控制每个液晶单元的方式,使得切换更加迅速、流畅。
双层段码LCD的应用领域非常广泛。
首先,它可以应用于智能手机、平板电脑等移动设备上,提供更加清晰、细腻的显示效果,使得用户可以更加舒适地使用这些设备。
其次,双层段码LCD可以应用于电视、电脑显示器等大屏幕设备上,提供更加逼真、震撼的视觉体验,使得用户可以更加享受高清画质带来的乐趣。
再次,双层段码LCD还可以应用于汽车仪表盘、航空仪表等领域,提供更加清晰、准确的信息显示,提高驾驶员和飞行员的安全性。
然而,双层段码LCD也存在一些挑战和问题。
首先,由于双层段码结构的复杂性,制造成本相对较高,导致产品价格较高。
其次,双层段码LCD的能耗较高,对电池寿命有一定的影响。
lcd断码屏显示原理LCD断码屏是一种常见的显示设备,它通过特殊的原理实现信息的显示。
本文将详细介绍LCD断码屏的显示原理。
一、LCD断码屏的结构LCD断码屏由若干个液晶单元组成,每个液晶单元由玻璃基板、液晶层、电极和偏光片等组成。
液晶层是LCD断码屏的关键部分,它的结构复杂,包括各种液晶分子和控制电极等。
二、LCD断码屏的工作原理LCD断码屏的显示原理是基于液晶分子的特性。
液晶分子有两种状态,即扭曲状态和平行状态。
当液晶分子处于扭曲状态时,光无法通过,显示为黑色;当液晶分子处于平行状态时,光可以通过,显示为白色。
1. 电场作用LCD断码屏通过在液晶层上施加电场来改变液晶分子的状态。
液晶层上的控制电极可以根据输入的信号产生不同的电场,从而控制液晶分子的状态。
当电场作用于液晶分子时,液晶分子会改变自身的排列方向,从而改变光的透过性。
2. 光的偏振LCD断码屏使用偏振片来控制光的透过性。
液晶层上方和下方分别放置了两个偏振片,它们的偏振方向互相垂直。
当光通过液晶层时,如果液晶分子处于平行状态,那么光的偏振方向与下方的偏振片垂直,光将被上方的偏振片过滤掉,显示为黑色。
反之,如果液晶分子处于扭曲状态,那么光的偏振方向与下方的偏振片平行,光将通过两个偏振片,显示为白色。
三、LCD断码屏的显示过程LCD断码屏的显示过程可以分为几个步骤:1. 信号输入LCD断码屏接收到输入的信号,例如文字、图像或视频信号。
2. 信号处理接收到的信号经过处理,转化为LCD断码屏可以识别的信号。
这个过程通常由控制电路来完成。
3. 电场施加控制电路根据处理后的信号,在液晶层上施加相应的电场。
根据施加的电场强度和方向,液晶分子会相应地改变排列状态。
4. 光通过当液晶分子处于平行状态时,光可以通过液晶层,显示为白色。
当液晶分子处于扭曲状态时,光无法通过液晶层,显示为黑色。
5. 显示效果通过不同的液晶分子状态,LCD断码屏可以显示出不同的图像、文字或视频内容。
LCD基本常識
液晶顯示是一種被動的顯示,它不能發光,只能使用周圍環境的光。
它顯示圖案或字元只需很小能量。
正因為低功耗和小型化使LCD成為較佳的顯示方式。
液晶顯示所用的液晶材料是一種兼有液態和固體雙重性質的有機物,它的棒狀結構在液晶盒內一般平行排列,但在電場作用下能改變其排列方向。
對於正性TN-LCD,當未加電壓到電極時,LCD處於“OFF”態,光能透過LCD呈白態;當在電極上加上電壓LCD處於“ON”態,液晶分子長軸方向沿電場方向排列,光不能透過LCD,呈黑態。
有選擇地在電極上施加電壓,就可以顯示出不同的圖案。
對於STN-LCD,液晶的扭曲角更大,所以對比度更好,視角更寬。
STN-LCD是基於雙折射原理進行顯示,它的基色一般為黃綠色,字體蘭色,成為黃綠模。
當使用紫色偏光片時,基色會變成灰色成為灰模。
當使用帶補償膜的偏光片,基色會變成接近白色,此時STN成為黑白模即為FSTN,以上三種模式的偏光片轉90°,即變成了藍模,效果會更佳。
下圖是一個反射式TN型液晶顯示器的結構圖.
從圖中可以看出, 液晶顯示器是一個由上下兩片導電玻璃製成的液晶盒,盒內充有液晶,四周用密封材料- 膠框(一般為環氧樹脂)密封,盒的兩個外側貼有偏光片。
液晶盒中上下玻璃片之間的間隔,即通常所說的盒厚,一般為幾個微米(人的準確性直徑為幾十微米)。
上下玻璃片內側,對應顯示圖形部分,鍍有透明的氧化甸- 氧化錫(簡稱ITO )導電薄膜,即顯示電極。
電極的作用主要是使外部電信號通
過其加到液晶上去。
液晶盒中玻璃片內側的整個顯示區覆蓋著一層定向層。
定向層的作用是使液晶分子按特定的方向排列,這個定向層通常是一薄層高分子有機物,並經摩擦處理;也可以通過在玻璃表面以一定角度用真空蒸鍍氧化矽薄膜來製備。
在TN 型液晶顯示器中充有正性向列型液晶。
液晶分子的定向就是使長棒型的液晶分子平行于玻璃表面沿一個固定方向排列,分子長軸的方向沿著定向處理的方向。
上下玻璃表面的定向方向是相互垂直的,這樣,在垂直於玻璃片表面的方向,盒內液晶分子的取向逐漸扭曲,從上玻璃片到下玻璃片扭曲了90 °(參見下圖),這就是扭曲向列型液晶顯示器名稱的由來。
實際上,靠近玻璃表面的液晶分子並不完全平行於玻璃表面,而是與其成一定的角度,這個角度稱為預傾角,一般為 1 ° ~2 °。
液晶盒中玻璃片的兩個外側分別貼有偏光片,這兩片偏光片的偏光軸相互平行(黑底白字的常黑型)或相互正交(白底黑字的常白型),且與液晶盒表面定向方向相互平行或垂直。
偏光片一般是將高分子塑膠薄膜在一定的工藝條件下進行加工而成的。
我們通常所見的多是反向型的液晶顯示器,這種顯示器在下邊的偏振片後還貼有一片反光片。
這樣,光的入射和觀察都是在液晶盒的同一側。
顯示方式
LCD 有三種顯示方式:反射型,透射型和透反射型。
反射型 LCD 的底偏光片後面加了一塊反射板,它一般在戶外和光線良好的辦公室使用。
透射型 LCD 的底偏光片是透射偏光片,它需要連續使用背光源,一般在光線差的環境使用。
透反射型 LCD 是處於以上兩者之間,底偏光片能部分反光,一般也帶背光源,光線好的時候,可關掉背光源;光線差時,可點亮背光源使用 LCD 。
反射模式(請點擊下圖) 透反射模式(請點擊下圖) 透射模式(請點擊下圖)
Reflective Mode
Transflective Mode Transmissive Mode
LCD 顯示方式還分正性和負性。
正性 LCD 呈現白底黑字,在反射和透反射型 LCD 中顯示最佳;負性 LCD 呈現黑底白字,一般用於透射型 LCD ,加上背光源,字體清晰,易於閱讀。
正顯模式(白底黑字) POSITIVE TYPE 負顯模式(黑底白字) NEGATIVE TYPE
背光源
透射型和半透射型 LCD 一般都需要加背光源,其放置位置根據實際情況下面介紹幾種常見的背光源:
反射模式(請點擊下圖) 透反射模式(請點擊下圖) 透射模式(請點擊下圖)
電致發光(EL):EL 背光源厚度薄,重量輕、發光均勻。
它可用於不同顏色,但最常用于LCD 白光背光。
EL 背光源功耗低,只需電壓80-100VAC ,通過變壓器將5V,12V 或24VDC 轉變得到。
EL 背光源的半衰期約為2000~3000 小時。
發光二極體(LED):LED 背光源主要用於字元型模組。
比EL 壽命更長(最少5000 小時),光更強,但能耗更大。
作為固態裝置,它直接使用5VDC 。
LCD 一般直接排列在LCD 的後面,厚度要增加5mm ,LED 可以發不同顏色的光,最常見的是黃綠光。
冷陰極螢光燈(CCFL):CCFL 能夠提供能耗低,光亮強的白光。
它由冷陰極螢光管發光,通過散射器將光均勻分散在視窗區。
側背光源體積小,能耗低,但CCFL 需要一個變壓器來供應270-300VAC 的電源。
它主要用於圖形LCD ,壽命達10000~15000 小時。
TN 和STN 是液晶顯示器的二種形式。
TN 顯示的液晶在液晶盒內扭曲90°,一般用於低路數的LCD 產品。
STN 顯示的液晶在液晶盒內扭曲180°~360°,扭曲角越大,電光曲線越陡,V on 和V off 值越接近。
可用于32 路以上LCD 產品生產。
LCD 的視角
視角簡單地說就是顯示圖案能看得清楚的角度。
它是由定向層的摩擦方向決定,不能通過旋轉偏光片改變。
視角以時針的鐘點來命名,如6:00 視角,12:00 視角等等。
6:00 視角就是指在 6 點時針的平面方向到法線方向這個區域LCD 顯示效果理想;12:00 視角是指12 點時針的玉米麵到法線方向區域顯示理想。
LCD 的視角是由LCD 顯示屏在儀器上的位置來確定。
例如計算器一般放在桌上或拿在手上使用,LCD 做成6:00 視角最好。
有些儀器上的LCD 屏裝在低於人眼視線以下,一般做成12:00 視角。
汽車上的時鐘一般裝在駕駛員的右邊,做成9:00 的視角最佳。
LCD 視角示意圖(請點擊下圖)
LCD的連接方式
斑馬條連接(請點擊下圖)
管腳連接(請點擊下圖)斑馬紙或扁平片連接(請點擊下圖)
Rubber Connector PIN connector Heat Seal
LCD連接方式結構與PCB連接方式PITCH(間距)
斑馬條連接導電橡膠和絕緣橡膠層層相隔機械壓力層與層的最小間距為0.4mm 管腳連接金屬管腳插在LCD臺階上焊接常用間距1.5, 1.8, 2.0, 2.54mm
斑馬紙或扁平片連接塗有導電體的薄膜熱壓、粘接或機械壓力Heat Seal: Min 0.4 Soldering Type: Min 0.8。
