LCD基本知识介绍

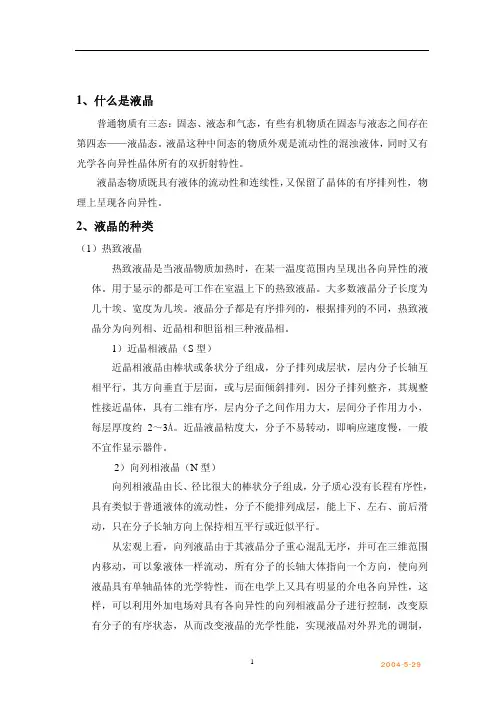

液晶相关知识1、什么是液晶普通物质有三态：固态、液态和气态，有些有机物质在固态与液态之间存在第四态——液晶态。

液晶这种中间态的物质外观是流动性的混浊液体，同时又有光学各向异性晶体所有的双折射特性。

液晶态物质既具有液体的流动性和连续性，又保留了晶体的有序排列性，物理上呈现各向异性。

2、液晶的种类（1）热致液晶热致液晶是当液晶物质加热时，在某一温度范围内呈现出各向异性的液体。

用于显示的都是可工作在室温上下的热致液晶。

大多数液晶分子长度为几十埃、宽度为几埃。

液晶分子都是有序排列的，根据排列的不同，热致液晶分为向列相、近晶相和胆甾相三种液晶相。

1）近晶相液晶（S型）近晶相液晶由棒状或条状分子组成，分子排列成层状，层内分子长轴互相平行，其方向垂直于层面，或与层面倾斜排列。

因分子排列整齐，其规整性接近晶体，具有二维有序，层内分子之间作用力大，层间分子作用力小，每层厚度约2～3Å。

近晶液晶粘度大，分子不易转动，即响应速度慢，一般不宜作显示器件。

2）向列相液晶（N型）向列相液晶由长、径比很大的棒状分子组成，分子质心没有长程有序性，具有类似于普通液体的流动性，分子不能排列成层，能上下、左右、前后滑动，只在分子长轴方向上保持相互平行或近似平行。

从宏观上看，向列液晶由于其液晶分子重心混乱无序，并可在三维范围内移动，可以象液体一样流动，所有分子的长轴大体指向一个方向，使向列液晶具有单轴晶体的光学特性，而在电学上又具有明显的介电各向异性，这样，可以利用外加电场对具有各向异性的向列相液晶分子进行控制，改变原有分子的有序状态，从而改变液晶的光学性能，实现液晶对外界光的调制，达到显示的目的。

向列相液晶已成为现代显示器件中应用最为广泛的一种液晶材料。

3）胆甾相液晶（CH）这是一种分子成扁平层状排列的液晶材料，层内分子互相平行，分子长轴平行于层平面，不同层的分子长轴方向稍有变化，沿层的法线方向排列成螺旋状结构。

向列相液晶与胆甾相液晶可以互相转换，在向列相液晶中加入旋光材料，会形成胆甾相，在胆甾相液晶中加入消旋光向列相材料，能将胆甾相转变成向列相。

lcd知识点一、LCD的定义和原理液晶显示器（LCD）是一种使用液晶材料作为显示元件的平面显示器。

其工作原理是利用液晶分子在电场作用下的取向变化来控制光的透过和阻挡，从而实现图像显示。

二、LCD的结构1. 前置板：由玻璃或塑料制成，具有良好的透明性和机械强度。

2. 后置板：与前置板相对，由玻璃或塑料制成，具有良好的机械强度。

3. 液晶层：位于前后两个玻璃板之间，由液晶分子组成。

4. 色彩滤光片：位于前置板与液晶层之间或后置板与液晶层之间，用于调节透过光线的颜色。

5. 光源：提供背景光，常用的有冷阴极荧光灯（CCFL）和LED。

三、LCD的分类1. TN型液晶显示器：采用扭曲向列（TN）模式，在价格上较为便宜，在反应速度上较快，但视角较窄。

2. IPS型液晶显示器：采用广视角IPS技术，在色彩还原和视角上表现出色，但价格较高。

3. VA型液晶显示器：采用垂直对齐（VA）技术，在对比度和黑色表现上优秀，但价格较高。

四、LCD的优缺点1. 优点：（1）体积小，重量轻；（2）功耗低，发热少；（3）分辨率高，显示效果好；（4）无闪烁、无辐射、无眩光。

2. 缺点：（1）视角窄，易出现颜色失真；（2）黑色表现不如CRT；（3）价格相对较高。

五、LCD的常见问题及解决方法1. 屏幕花屏或闪屏：检查数据线是否松动或损坏，并重新插拔一下；若仍然存在问题，则可能是硬件故障。

2. 显示模糊或失真：调整分辨率和刷新率；若仍然存在问题，则可能是驱动程序或显卡故障。

3. 屏幕死点或亮点：检查是否有灰尘或污渍；若仍然存在问题，则可能是液晶层故障。

六、LCD的选购要点1. 分辨率：越高越好。

2. 视角：IPS型液晶显示器视角较广。

3. 对比度：越高越好，一般不低于1000:1。

4. 反应速度：TN型液晶显示器反应速度较快。

5. 色彩还原：IPS型液晶显示器色彩还原较好。

6. 接口类型：HDMI接口支持高清视频传输，DP接口支持4K分辨率。

LCD基础知识（他人的资料，很基础）3 LCD基础知识目录1．液晶1-1 什么是液晶1-3 液晶的由来1-3 液晶的种类2．液晶显示器2-1 何谓液晶显示器2-2 液晶显示器的优缺点3．LCD 的分类4．LCD 的结构、工作原理及主要技术指标4-1 LCD 的结构4-2 LCD 工作原理4-3 LCD 的主要技术指标4-3-1 电光响应特性4-3-2 对比度4-3-3 视角4-3-4 响应时刻4-3-5 功耗4-3-6 温度特性5．制造LCD 利用的原物料和LCD 生产工艺5-1 制造LCD 利用的原物料5-2 制造LCD 的工艺介绍6．LCD 制造的环境要求7．安全生产8．LCD 进展前景一．什么是液晶1．液晶1-1 什么是液晶众所周知，物质有三态：固态、液态和气态。

这三种状态也可称为固相、液相、气相。

在自然界中大多的物质随温度的转变而呈现固态、液态和气态。

象水、盐和由元素周期表中每一种元素组成的物质。

其组成单元，如水分子或硅原子等，大体上象一个个小球。

随着温度的降低或温度的升高，组成单元的排列由后来的无序排列转变成整整齐齐的的有序排列。

即从液相转为气相或固相。

在晶体中，组成单元的有序排列，表示每一个组成单元都处在必然的位置，不易流动而且有规律的排列，只要人们明白它的排列规则，就可以够从一个组成单元动身，依照规律找到另一单元，即严格的空间有序。

除咱们明白的固态、液态和固态，有些物质、它们在从固态转变成液态的进程中，不是直接从固态变成液态，而是给一种中间状态。

处于中间状态的物质外观上看似浑浊的液体。

可是它的光学性质和某此电学性质又和晶体相似。

是各项异性，如有双折射特性等。

如温度升高时，各类浑浊的物质随着温度的升高会变成澄清、同性的液体。

反过来这种物质从液体转变成固体时，也要通过中间状态。

各类能在必然的温度范围内兼有液体和晶体，二者特性的物质叫做液晶（Liquid Crystal）也叫做液晶相、中间相或中介相等，又称为物质的第四态。

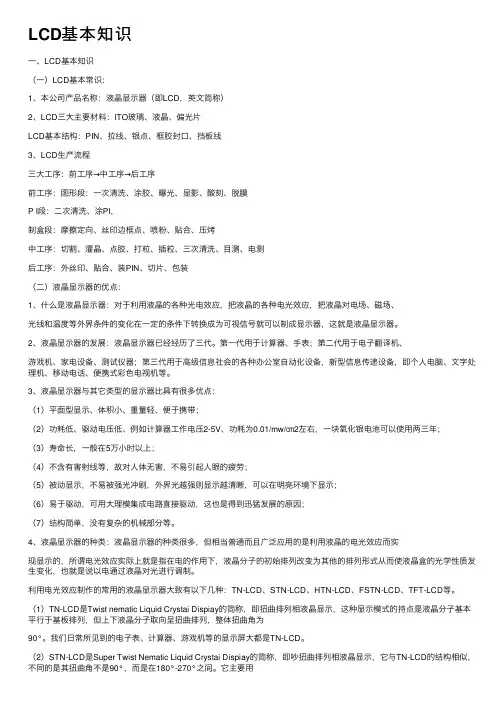

LCD基本知识⼀、LCD基本知识（⼀）LCD基本常识：1、本公司产品名称：液晶显⽰器（即LCD，英⽂简称）2、LCD三⼤主要材料：ITO玻璃、液晶、偏光⽚LCD基本结构：PIN、拉线、银点、框胶封⼝、挡板线3、LCD⽣产流程三⼤⼯序：前⼯序→中⼯序→后⼯序前⼯序：图形段：⼀次清洗、涂胶、曝光、显影、酸刻、脱膜P I段：⼆次清洗、涂PI，制盒段：摩擦定向、丝印边框点、喷粉、贴合、压烤中⼯序：切割、灌晶、点胶、打粒、插粒、三次清洗、⽬测、电测后⼯序：外丝印、贴合、装PIN、切⽚、包装（⼆）液晶显⽰器的优点：1、什么是液晶显⽰器：对于利⽤液晶的各种光电效应，把液晶的各种电光效应，把液晶对电场、磁场、光线和温度等外界条件的变化在⼀定的条件下转换成为可视信号就可以制成显⽰器，这就是液晶显⽰器。

2、液晶显⽰器的发展：液晶显⽰器已经经历了三代。

第⼀代⽤于计算器、⼿表；第⼆代⽤于电⼦翻译机、游戏机、家电设备、测试仪器；第三代⽤于⾼级信息社会的各种办公室⾃动化设备，新型信息传递设备，即个⼈电脑、⽂字处理机、移动电话、便携式彩⾊电视机等。

3、液晶显⽰器与其它类型的显⽰器⽐具有很多优点：（1）平⾯型显⽰、体积⼩、重量轻、便于携带；（2）功耗低、驱动电压低、例如计算器⼯作电压2-5V、功耗为0.01/mw/㎝2左右，⼀块氧化银电池可以使⽤两三年；（3）寿命长，⼀般在5万⼩时以上；（4）不含有害射线等，故对⼈体⽆害，不易引起⼈眼的疲劳；（5）被动显⽰，不易被强光冲刷，外界光越强则显⽰越清晰，可以在明亮环境下显⽰；（6）易于驱动，可⽤⼤理模集成电路直接驱动，这也是得到迅猛发展的原因；（7）结构简单，没有复杂的机械部分等。

4、液晶显⽰器的种类：液晶显⽰器的种类很多，但相当普通⽽且⼴泛应⽤的是利⽤液晶的电光效应⽽实现显⽰的，所谓电光效应实际上就是指在电的作⽤下，液晶分⼦的初始排列改变为其他的排列形式从⽽使液晶盒的光学性质发⽣变化，也就是说以电通过液晶对光进⾏调制。

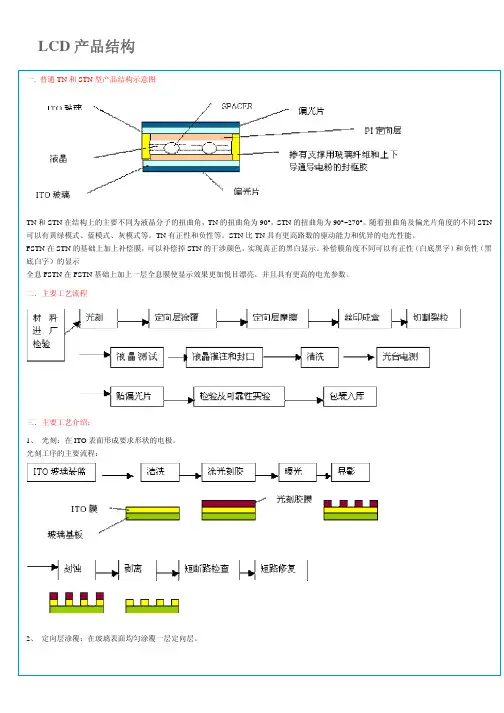

LCD 产品结构一. 普通 TN 和 STN 型产品结构示意图TN 和 STN 在结构上的主要不同为液晶分子的扭曲角,TN 的扭曲角为 90°,STN 的扭曲角为 90°~270°.随着扭曲角及偏光片角度的不同 STN 可以有黄绿模式,蓝模式,灰模式等.TN 有正性和负性等.STN 比 TN 具有更高路数的驱动能力和优异的电光性能. FSTN 在 STN 的基础上加上补偿膜, 可以补偿掉 STN 的干涉颜色, 实现真正的黑白显示. 补偿膜角度不同可以有正性 (白底黑字) 和负性 (黑 底白字)的显示 全息 FSTN 在 FSTN 基础上加上一层全息膜使显示效果更加悦目漂亮,并且具有更高的电光参数. 二.主要工艺流程三.主要工艺介绍: 1, 光刻:在 ITO 表面形成要求形状的电极. 光刻工序的主要流程:2, 定向层涂覆:在玻璃表面均匀涂覆一层定向层.3,定向层摩擦:用绒布在定向层表面摩擦出沟槽,以便液晶分子按照要求的方向进行排列. 4,丝印成盒:将上下两片玻璃,用丝印胶黏结在一起,形成一个空盒.5,切割裂粒:将大片的玻璃切割成一个个小的液晶盒,便于灌注液晶.6,液晶测试:按照客户要求的驱动条件,底色等调制液晶,确定出满足要求的液晶.]7,灌注封口:将调好的液晶灌入空盒内,然后用封口胶将盒密封住.8,清洗:清洗掉残存在液晶屏上的液晶. 9,光台,电测:光台检查 LCD 屏是否存在外观,污染,盒厚不均匀等缺陷.电测检查 LCD 加电显示是否正常.10,贴偏光片:根据不同的 LCD 贴上满足要求的偏光片. 11,检验和可靠性实验:进行最终的检验,保证 LCD 的外观和电性能满足客户要求. 可靠性实验有高温高湿实验,高温实验,低温实验,高低温冲击实验,高温高湿加电实验等.通过可靠性实验保证交到客户手中的产品满足 客户的使用要求,保证产品的寿命,及特定使用条件下产品的可靠性.LCD 采光方式简介有三种采光方式:反射,透射,半透半反 反射式采光此种显示方式可以利用自然光进行显示此种方式是利用反射外界光来进行显示显示对外界光有较大的依赖性,在黑暗的环境下无法观察显示透射式采光不依赖外界光需要背光源半透半反式采光可以利用自然光和背光源外界光线较强时,可以不用背光源外界光线较弱时,可以使用背光源LCD 原理大剖析ZDNET China 03/01/2002LCD ( Liquid Crystal Display)对於许多的用户而言可能是一个比较新鲜的名词,过这种技术存 在的史可能远远超过我们的想象 --在 1888 ,一位奥地的植物学家 F. Renitzer 发现 液晶特殊的物特性.在 85 之后,这一发现才产生商业价值, 1973 日本的夏普公司首次将它运用於制作电子计 算器的位显示.现在, LCD 是笔记型电脑和掌上电脑的主要显示设备,在投影机中,它也扮演著 非常重要的角色,而且它开始逐渐渗入到桌面显示器市场中.为麼叫液晶? 液晶得名於其物特性:它的分子晶体,过以液态存在而非固态.大多液晶都属於有机复合物.被动矩阵液晶显示技术 高资讯密显示技术中首先商品化的是「被动矩阵显示技术」 .它得名於控制液晶单元的开和关的简 单设计.主动矩阵 LCD 及其弱势 主动矩阵 LCD 的上下表层也纵横有序排著用铟锡氧化物做成的透明电极.所同的是在每个单元 中都加入很小的电晶体,由电晶体控制电的开和关.传统工艺程 LCD 的面板最早使用非常薄的玻璃制造.大约只有 1.1-0.4 毫米厚,由於玻璃生产中,设备同会 造成玻璃厚同.所以,显示器只能在一套模具中制造.你不能不知道的 LCD 为什麼叫液晶? 被动矩阵液晶显示技术 主动矩阵 LCD 及其弱势 视角及反应速度 显示色彩 耗电量 传统工艺流程为麼叫液晶?ZDNET China 2002/01/03液晶得名於其物特性:它的分子晶体,过以液态存在而非固态.大多液晶都属於有机复合物.这些晶体分子的液 体特性使得它具有种非常有用的特点:如果你让电通过液晶层,这些分子将会以电的向方向进排,如果没 有电,它们将会彼此平排.如果你提供带有细小沟槽的外层,将液晶倒入后,液晶分子会顺著槽排,并且内 层与外层以同样的方式进排. 液晶的第三个特性是很神奇的:液晶层能够使光线发生扭转.液晶层表现的有些似偏光器,这就意味著它能够过掉 除那些从特殊方向射入之外的所有光线.此外,如果液晶层发生扭转,光线将会随之扭转,以同的方向从另外一 个面中射出. 液晶的这些特点使得它可以被用当作一种开关 - 即可以阻碍光线,也可以允许光线通过.液晶单元的底层是由细小的 脊构成的,这些脊的作用是让分子呈平排.上表面也是如此,在这侧之间的分子平排,过当上下个表面 之间呈一定的角时,液晶成随著个同方向的表面进排,就会发生扭曲.结果是这个扭曲的旋层使通 过的光线也发生扭曲. 如果电通过液晶,所有的分子将会按照电的方向进排,这样就会消除光线的扭转.如果将一个偏振光器放置在液晶层的上表面,扭转的光线通过,而没有发生扭转的光线将被阻碍.因此可以通过电的 通断改变 LCD 中的液晶排,使光线在加电时射出,而加电时被阻断.也有某些设计电的需要,有电时,光 线能通过,没有电时,光线通过. 显示技术由於同的应用目的而分成同的型.有的是成静态显 示,比如道标志和显示牌,它们的显示资讯是变的.平面显示技术 则被用於传递发生变化的显示资讯,所以显示资讯的大小就决定所 采用的显示技术型.对於携带型的计算器等设备而言,由於所传递的 资讯相对较低,被称为「低资讯密」显示技术;对於电脑显示器而 言,由於传递的资讯大,则相应被称为「高资讯密」显示技术.液晶可以阻碍(左)也可以允许(右)光线通过被动矩阵液晶显示技术ZDNET China 2002/01/03高资讯密显示技术中首先商品化的是「被动矩阵显示技术」.它得名於控制液晶单元的开和关的简单设计. 被动矩阵液晶显示的驱动方式是由垂直与水平方向的电极所构成,单独的液晶单元夹在彼此垂直的电极中间.因此,任 何一组电极的驱动就会在特定的单元中引起电通过. 被动矩阵显示画面的原就是输入的信号依次去驱动每一排的电极,於是当某一排被选定的时候,向上的电极将被触 发打开位於排和交叉上的那些像素.这种方法比较简单,而且对液晶萤幕的成本增加也多.过它也有缺点,如果 有太大的电通过某个单元,附近的单元都会受到影响,引起虚影.如果电太小,单元的开和关就会变得迟缓,低 对比和丢失移动画面的细节. 早期,被动矩阵板依赖于扭转向的设计.上层和下层的偏光板的偏振光方向呈 90 ,因此中间的液晶以 90 进 扭转.这样制造的液晶板对比很低,回应时间也很慢.这种方式运用在低资讯显示时很好,过被证明适合电脑 显示. 超扭转向( SuperTwisted Nematic)方法是通过改变液晶材的化学成分,使液晶分子发生止一次的扭转,光线扭 转达到 180 到 270 ,这样可大大地改善画面的显示品质. 80 代初期 STN 技术一非常,至今它还在 可携式设备如 PDA ,手机中使用.虽然 STN 技术提高显示的对比,过它会引起光线的色彩偏差,尤其是在萤 幕偏主轴的位置上.这就是为麽早期的笔记型电脑萤幕总是偏和偏黄的原因. 解决这一问题,双层超扭曲向型显示技术 DSTN 出现,它具有层扭转方向相对的 LCD 层,第二层使得第一层 遗的色偏问题得以解决.当然它的制造工艺比前种方式要复杂的多.后人们发现比 DSTN 简单的方法 -- 在底层和顶层的外表面加上补偿膜,改善 STN 技术中所产生的特定 波段光线的散射和反射现象,这就是补偿膜超扭转向 Film-compensated STN (FSTN) FSTN 的显示效果和 DSTN . 相当,但价格和工艺难大大低,所以现在大多被动式 LCD 都采用 FSTN 技术. FSTN 技术的 LCD 显示效果,人们又於 90 代初期提出双扫描概.所谓双扫描,就是将面板水平对等地分为 部分,顶端和底端相对应的部分同时扫描,这就大大提高扫描的频.双扫描解决小电,长时间使用的情况下常 常产生的鬼影现象.和主动矩阵显示相比显著提高对比,画质和回应时间,所以现在还广为低价位的笔记型电脑所 采用.主动矩阵 LCD 及其弱势ZDNET China 2002/01/03被动矩阵 LCD 的最大问题是难以快速地控制单独的液晶单元,并以足够大的电保证获得好的对比,足够的灰阶 级和较快的回应时间,从而影响动态影像的显示效果.主动矩阵 LCD 通过单独地控制每个单元,有效地解决上面 的问题. 与被动矩阵 LCD 相似,主动矩阵 ( Active Matrix) LCD 的上下表层也纵横有序排著用铟锡氧化物做成的透明电极. 所同的是在每个单元中都加入很小的电晶体,由电晶体控制电的开和关.电晶体电极是用薄膜技术而做成的. 电晶体用薄膜形成半导体.薄膜电晶体 LCD ( TFT-LCD)也因此得名 电晶体可以迅速地控制每个单元,由於单元之间的电干扰很小,所以你可以使用大电,而会有鬼影和拖尾现象. 大的电会提供好的对比,锐的和明的图像. 视角及反应速 视角范围受限,反映速慢使得 LCD 在显示快速移动图像时与 CRT 相比产生一种先天的缺陷. 显示色彩 LCD 技术是根据电压的大小改变,但是只有主动矩阵 LCD 可以单独控制每个像素. 耗电 主动矩阵式 LCD 显示器与 CRT 相比较小,需要很少的电.事实上,它已经变成携带型设备的标准显示器,从 PDA 到笔记型电脑均广泛运用.【玩家入门】LCD 原理大剖析视角及反应速ZDNET China 2002/01/03在传统的 CRT 显示器或电视机中,图像的显示是通过发光物体 -- 磷实现的,光线从这一层向各个方向发射,只是 强弱稍有同而已.因此,你可以从一个很大的可视角范围观看萤幕,无从哪个角去观察,显示的,色彩都和正视效果相近. LCD 和其他大多显示技术,都需要强的背景光线穿过液晶层或者其他显示层形成图像,从 而完成图像的传递过程. LCD 的特性决定它所需的背景光是定向的.举一个形象的子 ,就好比你手中握有一把吸管,它们的一端对准光源.如果你通过另一端直视吸管,你将会 改变电流方向增加视角 看到光源射出的光线.但是如果你稍微移开眼睛,从其他的方向去看的话,你就无法观察到光 线. LCD 技术正是如此.虽然液晶分子并像吸管一样是中空的,但是它们的有序排阻 止光线向其他方向发射. 为解决视角问题,制造商们也想出许多方法.直接在显示器外面附加一层漫射膜是办法之一,漫射膜可以将特定传 播方向的光线散射向各个方向,从而增大可视角.过这种方法只能达到一定程的改善.另一种做法是改变通过液 晶的电方向增大可视角.电再是从顶端向底端,而是从侧面方向过.这就使得液晶分子在水平方向上有 序排,从而增大传递光线的可视角.这种技术通常用在水平可视角的改善上. 第三种解决方案比较复杂,而且会使制造成本大大增加.主要方法是将每个液晶单元分割成大微小的部分,事先将这 些微小子单元以同的方向倾斜,这就使得传播光线在到达这些微小面板的时候向各个方向散射,从而增大可视角. 昂贵的成本限制它的广泛使用,仅在一些具有需要同时从远处和近处观察的桌上 型显示器中才应用这种技术.反应速LCD 单元在控制信号到达与变化完成之间存在滞后现象,这使得 LCD 在显示快速移动图像时与 CRT 相比具有一种先 天的缺陷. CRT 的电子枪发射电子束到被激发的萤光粉发光之间几乎是瞬间的. 这种时间滞后被称「反应时间」,其单位通常是毫秒.被动矩阵显示器回应时间很长,约有 150 毫秒或多,所以 适於显示诸如电影的移动画面. 在主动矩阵显示器中像素回应时间随设计的同而,主要受到几个因素影响,包括用驱动单元的电压,单元的厚 和使用的液晶材.标准的主动矩阵显示器一般有 40 毫秒的回应时间,也就是每秒能显示 25 帧.平面内转换增加 可视角,但显示会变慢,一般有 70 毫秒反应时间.显示器快一些,有 25 毫秒反应时间.显示色彩ZDNET China 2002/01/03LCD 显示的一个重要的技术指标是显示色彩.CRT 显示器所能表现出的色彩几乎是无穷的,因为它是比设备.只需改变红三种比信号的强,你就可以得到 同的色彩.与 CRT 一样, LCD 技术也是根据电压的大小改变,但是只有主动矩阵 LCD 可以单独控制每个 像素,被动矩阵 LCD 每次都要驱动整或整像素,因此它的灰阶表现能很差. 每个 LCD 的子像素显示的颜色取决於色彩筛检程式.由於液晶本身没有颜色,所以用色片产生各种颜色,而是子 像素,子像素只能通过控制光线的通过强调节灰阶,只有少主动矩阵显示采用比信号控制,大多则采用位 信号控制技术.大部分位控制的 LCD 都采用 8 位控制器,可以产生 256 级灰阶.每个子像素能够表现 256 级, 那麼你就能够得到 256×3 种色彩,每个像素能够表现 16,777,216 种成色.因为人的眼睛对的感觉并是线性变化 的,人眼对低的变化加敏感,所以这种 24 位的色并 1 能完全达到想要求.工程师们通过脉冲电压调节的 方法以使色彩变化看起加统一.制造商还采用种技术提高主动矩阵显示中每个液晶单元的灰阶显示目.第一种是抖动方法.将四个毗呈正方 形的像素作为一个单元,如果其中一个的灰阶太低,那麼相邻的像素就会提高自身的,从而显示出一个比较适中的 灰阶,四个像素最后会显示出三个适中的最终灰阶作为显示结果.这种方法的最大缺点在於低显示的解析. 另一项技术是框架速控制(FRC )或者暂时的高频振动.这种方法在显示每屏图像时多次刷新像素.与高频振动中将 灰阶的混合用空间显示同,这种方法通过时间控制.如果显示一幅画面需要的时间分为很多帧,像素就可以在帧的 换当中造成一种灰阶的过渡态,四帧就可以造成三个过渡态.这种设计的优点是可以低图像的解析,被广泛应 用于现代的主动矩阵显示器中.耗电ZDNET China 2002/01/03主动矩阵式 LCD 显示器与 CRT 相比较小,需要很少的电量.事实上,它已经变成了携带型设备的标准显示器, 从 PDA 到笔记型电脑均广泛运用.但不管怎样, LCD 技术还是可悲的效率低下:即使你将萤幕显示白色,从背 景光源中发射的光也只有不到 10% 穿过萤幕发出,其他的都被吸收.笔记型电脑的低效迫使其设计者面一些艰难的选择.如果你希望在户外这样强光环境下图像明,你就需要一个 的背景光源,这将需要多的电.如果你使用的电池容一定,的背景光源就会在较短的时间内耗尽电源. 设计者用大的电池容解决这个问题,但是对於目前的电池技术,就意味著设备重的增加,对消费者的吸引 就会下.这三者之间的三角平衡推动著显示器,电池及节能技术的研究. 总而言之,背景光源所耗能是 LCD 显示器总耗电的最大部分.大的萤幕,高的和高的解析都将使笔 记型电脑显示器的耗电大大增加.另一方面,技术进步通过低系统电压和提高孔径比使多的光能通过液晶单元, 低系统的电源需求.结果是,笔记型显示器的总耗电维持在 2 到 5 瓦之间.一根管子的背景光源大约需要 1.2 瓦, 所以根据使用一只或只管子一个萤幕中共需要 1.2 或 2.4 瓦的能. PDA,如 Palm 和 Compaq iPAQ 常使用反射显示器.这意味著环境光射进显示器中,穿过极化的液晶层,碰撞反射层, 再反射出显示成图像.据估计,在此过程中 84% 的光被吸收,所以只有分之一的光起作用,虽然还有待改进,但 已足以提供可视影像需要的对比.单向反射和反射显示器使得同光照条件下耗费最少能源使用 LCD 显示器成为可 能. LCD 显示器的关键因素之一是它的价格.如果比 CRT 加宜,它将会占据几乎全部的显示器市场.但幸的是,对 於桌上电脑经常使用的 15,17 吋显示器,相同显示面积的 LCD 的造价几乎是 CRT 的 3 到 5 倍.显示面积越 大,造价差距越大.为麼 LCD 造价如此之高?这取决於它们的制造方式.它的制造工艺常复杂,维持高需要 断努.传统工艺程ZDNET China 2002/01/03LCD 的面板最早使用非常薄的玻璃制造.大约只有 1.1-0.4 毫米厚,由於玻璃生产中,设备不同会造成玻璃厚度不 同.所以,显示器只能在一套模具中制造.玻璃底层镀有一层非晶矽,从而在每个像素单元上可以制造半导体元件. 经过一系列的平板照相,蚀刻,覆膜和沈积步骤,在每个像素上都生成了开关电晶体,滤色器及其它部分.在所有的元器件上积有一个透明阵膜,在顶层上贴上另一个相似的透明的阵膜.这些膜运用光化学工艺程进 刻蚀或印刷,在每层膜上形成极小的刻槽.当液晶材注入时,液晶分子就在这些槽中有序排.在萤幕的面间喷洒 小隔片,保证在每个像素位置上有一到个隔片.这样就可以分隔开玻璃层的上下面,为液晶材提供一个存在的空间.接著,在每个显示器的底层玻璃的边沿涂上密封剂,同时在一边上下一个缺口.最顶层和底层焊接在一起,最后割 成型.先抽出夹层中的空气,然后使用氮气压将液晶材从预先下的缺口注入.密封缺口后经过检测保证其品质. 偏振片和其他膜层材在测试合格后添加.最后的步骤是将电子线和与电脑或其他设备的介面装上,从而完成显示器 的功能配设. LCD 技术中最引人瞩目的是低温多晶矽的使用.传统工艺中使用非晶矽制造 LCD 单元元器件,相对制造成本较 低,但是比半导体晶片制造所使用的单晶矽的电子活性较低.电子活性随著矽结晶的提高而增加,这样电晶体就可以 越越小,而这又意味著大的孔径比 -- 多光线将通过液晶显示器单元 -- 所以显示器耗电低,也就是电池使 用寿命将延长或整机重低.多晶矽用於小型 LCD 显示器 -- 如资取设备中的面板 - 但它们都需要可抵抗高 温的特殊玻璃.覆盖在底层的矽被加热到一定温然后却,从而产单晶矽. 近几,技术已经发展到可以制造标准的玻璃底层和在室温下制造晶体矽.使用镭射扫描矽膜,可以使膜表面特定的 极小区域产生高温,却后生成单晶矽.这种工艺比传统的镀膜加昂贵,但是它带一些其他的益.除孔径比 增加之外,多晶矽层的使用使得在面板的边缘构造驱动电成为可能.从而大部分与电的接头能够无需接片(TAB) 就能够在底层很好的实现接.这就意味著接到面板上的接头目减少 95 %以上,而且同时增加显示的物可靠性. 如上所述, LCD 面板的制造工艺非常复杂,所需设备非常昂贵,这些因素导致显示器价格相对较高.LCD 原理大剖析ZDNET China 03/01/2002LCD ( Liquid Crystal Display)对于许多的用户而言可能是一个比较新鲜的名词,不过这种技术存 在的历史可能远远超过了我们的想象 --在 1888 年,一位奥地利的植物学家 F. Renitzer 便发现了 液晶特殊的物理特性.在 85年之后，这一发现才产生了商业价值， 1973 年日本的夏普公司首次将它运用于制作电子计算器的数字显示。

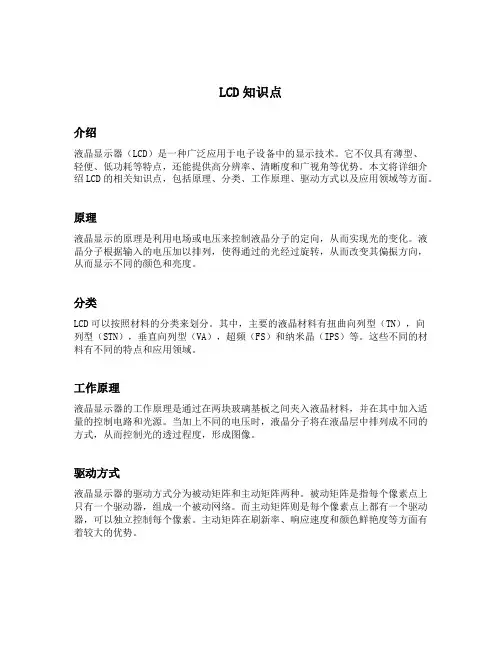

LCD知识点介绍液晶显示器（LCD）是一种广泛应用于电子设备中的显示技术。

它不仅具有薄型、轻便、低功耗等特点，还能提供高分辨率、清晰度和广视角等优势。

本文将详细介绍LCD的相关知识点，包括原理、分类、工作原理、驱动方式以及应用领域等方面。

原理液晶显示的原理是利用电场或电压来控制液晶分子的定向，从而实现光的变化。

液晶分子根据输入的电压加以排列，使得通过的光经过旋转，从而改变其偏振方向，从而显示不同的颜色和亮度。

分类LCD可以按照材料的分类来划分。

其中，主要的液晶材料有扭曲向列型（TN），向列型（STN），垂直向列型（VA），超频（FS）和纳米晶（IPS）等。

这些不同的材料有不同的特点和应用领域。

工作原理液晶显示器的工作原理是通过在两块玻璃基板之间夹入液晶材料，并在其中加入适量的控制电路和光源。

当加上不同的电压时，液晶分子将在液晶层中排列成不同的方式，从而控制光的透过程度，形成图像。

驱动方式液晶显示器的驱动方式分为被动矩阵和主动矩阵两种。

被动矩阵是指每个像素点上只有一个驱动器，组成一个被动网络。

而主动矩阵则是每个像素点上都有一个驱动器，可以独立控制每个像素。

主动矩阵在刷新率、响应速度和颜色鲜艳度等方面有着较大的优势。

应用领域液晶显示器的应用领域非常广泛，从消费电子产品到工业设备，都有液晶显示器的身影。

常见的应用包括电视、计算机显示屏、手机、平板电脑、汽车仪表盘等等。

随着技术的不断进步，液晶显示器的应用领域还将不断扩大。

优点液晶显示器相比传统的CRT显示器具有许多优点。

首先，液晶显示器更加轻薄，适合移动设备。

其次，液晶显示器消耗更少的电力，可以延长电池寿命。

此外，它们产生的辐射也更少，对人体健康影响更小。

另外，液晶显示器的颜色饱和度高，可以显示更丰富的颜色。

缺点液晶显示器也有一些缺点。

首先，液晶显示器的对比度相对较低，尤其是在黑暗环境下。

其次，液晶显示器容易出现亮度不均匀的问题，即出现“亮点”和“暗点”。

LCD基础知识1． LCD的名称及应用LCD是Liquid Crystal Display 的缩写，中文意思是液晶显示器。

目前我国是TN型，STN型LCD的生产大国。

LCD广泛应用于电子、通讯、家电等行业的终端产品，具有广阔的发展前景。

2．液晶物质存在的相有固态、液态、气态的三态，液晶是固态与液态之间的中间态的一类物质的总称，它既具有液体的流动性，又具有固体（晶体）的有序性和各向异性的特点，所以叫做“液态晶体”，简称为“液晶”。

液晶分子是长棒状分子，沿分子的长轴方向和垂直于长轴方向具有各异的光学、电学等物理特性，即液晶的本质属性是具有各向异性。

我们最常用到的液晶的各向异性特性是光学各向异性，简写为Δn。

光学各向异性（Δn）是液晶长轴方向的折射率（n e）与垂直于长轴方向的折射率（n o）的差值，即Δn= n e – n o。

Δn是最主要的用途是可以与产品盒厚来共同确定产品的基本的底色。

液晶只是在一定的温度范围内才会呈现为液晶态的，当温度低到一定的温度时，液晶会凝固为晶体，此温度称为结晶温度（Ts），当温度高于某一温度时，液晶会完全变为液态，此温度称为清亮点（Tc），即液晶态的温度范围只存在于Ts-Tc之间。

3．液晶显示器的分类扭曲向列型的液晶显示器大致上可以分为以下几类：TN（Twisted Nematic），扭曲向列型：显示原理是利用液晶对偏振光的扭曲作用。

判断的基本依据是液晶的扭曲角度是90°。

HTN（High Twisted Nematic），高扭曲向列型：显示原理同上，不过扭曲角度不是90°，而是大于90°，所以叫做高扭曲向列。

通常的扭曲角度取100-120°，我司所用的扭角度一般是110°。

HTN通常是TN产品无法满足对比度及视角范围要求时采用。

STN（Super Twisted Nematic），超扭曲向列型：显示原理同上，扭曲角度比HTN更大，通常是180-270°，所以叫估超扭曲向列型。

LCD基础知识及图解液晶作为显示材料常用的显示原理有：旋光性（TN）、双折射（STN）、吸收二色性（后视镜）和光散射性（PDLC）。

LCD显示种类有：TN(扭曲向列型)，HTN(高扭曲向列型)，STN（超扭曲向列型)，FE(铁电型)，ECB(电控双折射型)，TFT等。

(其中的ECB和FE在我们公司很少用)目前能自己做前段的LCD为TN型（扭曲向列型)和STN型(超扭曲向列型)；1、TN工作模式的基础：旋光性.2、STN工作模式的基础：双折射性。

现常用的有源LCD为TFT型TOP层的主要成分是SIO2。

它是透明物质,可以起绝缘的作用,防止上下ITO之间的短路不良。

环氧胶在LCD中起密封的作用,在环氧胶中浑一定的玻璃球,可以起到控制盒厚的作用;当混一定的金球时,还可以起到导电的作用。

（一）TN类LCDTN类LCD可根据其延迟量可分为一极小，二极小，三极小，还根据PI的定向方式可分为V A和普通产品。

一极小：其特点是在负显模式下底色为蓝色。

具体可参考下图。

1、根据其扭曲角度又可分为TN（90度）和HTN（110度）。

该类TN产品的特点是正显时底色亮度高。

多用于超宽温产品。

2、根据底偏光片特性又可分为透射、半反射和反射类（包括了正负显）透射和半透类在使用时都有背光。

反射类只需要用环境光，但是夜间和在黑暗的环境中不能使用。

该类产品负显时在单色背光下可以做到很黑的底色。

在蓝色背光时，一般难做黑。

要将其延迟量做到很小才能做出黑色的效果。

该类产品多用于宽温、超宽温的产品。

如车载、电表等。

二极小：其特点是在做成负显时底色为绿色或红紫色。

具体可参考下图。

该类产品扭曲角度为90度。

根据底偏光片特性又可分为透射、半反射和反射类（包括了正负显）。

该类产品底色相对于一极小产品会暗一些(正负显均如此）。

目前TN类产品多数采用此模式。

该类产品负显时在各种背光下的底色均一般。

价格相对于TN一极小便宜。

黑模：该产品多数情况下属于二极小，并在LCD内部用旋图工艺涂有黑色油墨。

LCD屏面试知识1. 什么是LCD屏？LCD是液晶显示器的缩写，全称为液晶显示屏（Liquid Crystal Display），是一种使用液晶材料作为光学活性物质的平板显示技术。

LCD屏通过控制液晶分子的取向来调节光的透过与阻挡，从而显示出图像和文字。

2. LCD屏的工作原理LCD屏的核心部件是液晶，液晶是一种介于固体和液体之间的物质。

在不同的电场作用下，液晶分子会发生有序的排列，同时可以通过电场改变液晶分子的取向。

当电场作用于液晶层时，液晶分子会改变光的传播路径，从而实现图像的显示。

具体来说，LCD屏由两层平行的玻璃基板构成，中间夹层涂有液晶材料。

在两层玻璃基板上分别涂有ITO导电层，形成电极。

当液晶层中没有电场作用时，液晶分子是无序排列的，光通过液晶层时会发生折射。

而当电场作用于液晶层时，液晶分子会取向并形成平行或垂直排列的状态，光线被阻挡或透过，从而实现图像显示。

3. LCD屏的特点LCD屏作为一种主流的显示技术，具有以下特点：•节能：LCD屏通过液晶分子的取向来调节光的透过与阻挡，相比传统的CRT显示器，能够更有效地节约能源。

•轻薄：LCD屏的结构简单，整体较薄，适合应用于各种便携设备，如手机、平板电脑等。

•视角广：LCD屏具有较大的视角范围，从不同的角度观看，图像显示效果基本保持一致。

•显示效果好：LCD屏的像素密度高，色彩鲜艳，可以显示出细腻的图像和文字。

4. LCD屏的分类根据液晶材料的不同，LCD屏可以分为以下几种类型：4.1 TN屏 (Twisted Nematic)TN屏是最常见的液晶屏技术，也是最简单和最廉价的。

它采用扭曲向列的液晶分子排列方式，具有响应速度快、价格低廉等特点。

然而，TN屏的视角范围较窄，颜色表现力较差。

4.2 IPS屏 (In-Plane Switching)IPS屏是一种高端液晶屏技术，采用平面排列的液晶分子结构，具有较大的视角范围和较好的色彩表现能力。
