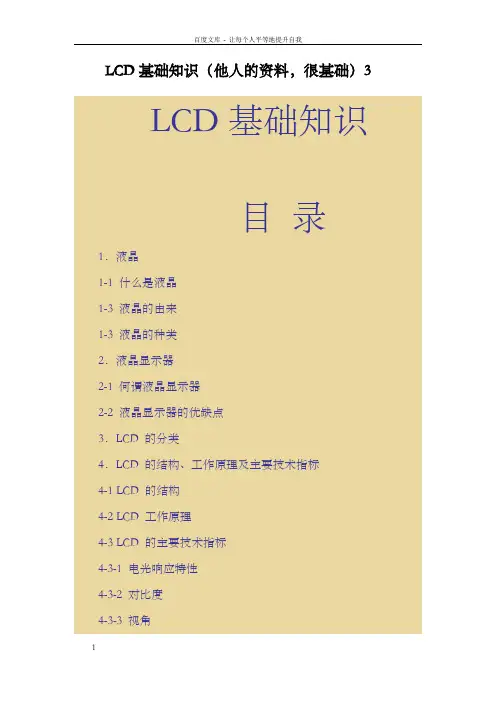

LCD基础知识（他人的资料，很基础）3 LCD基础知识目录1．液晶1-1 什么是液晶1-3 液晶的由来1-3 液晶的种类2．液晶显示器2-1 何谓液晶显示器2-2 液晶显示器的优缺点3．LCD 的分类4．LCD 的结构、工作原理及主要技术指标4-1 LCD 的结构4-2 LCD 工作原理4-3 LCD 的主要技术指标4-3-1 电光响应特性4-3-2 对比度4-3-3 视角4-3-4 响应时刻4-3-5 功耗4-3-6 温度特性5．制造LCD 利用的原物料和LCD 生产工艺5-1 制造LCD 利用的原物料5-2 制造LCD 的工艺介绍6．LCD 制造的环境要求7．安全生产8．LCD 进展前景一．什么是液晶1．液晶1-1 什么是液晶众所周知，物质有三态：固态、液态和气态。

这三种状态也可称为固相、液相、气相。

在自然界中大多的物质随温度的转变而呈现固态、液态和气态。

象水、盐和由元素周期表中每一种元素组成的物质。

其组成单元，如水分子或硅原子等，大体上象一个个小球。

随着温度的降低或温度的升高，组成单元的排列由后来的无序排列转变成整整齐齐的的有序排列。

即从液相转为气相或固相。

在晶体中，组成单元的有序排列，表示每一个组成单元都处在必然的位置，不易流动而且有规律的排列，只要人们明白它的排列规则，就可以够从一个组成单元动身，依照规律找到另一单元，即严格的空间有序。

除咱们明白的固态、液态和固态，有些物质、它们在从固态转变成液态的进程中，不是直接从固态变成液态，而是给一种中间状态。

处于中间状态的物质外观上看似浑浊的液体。

可是它的光学性质和某此电学性质又和晶体相似。

是各项异性，如有双折射特性等。

如温度升高时，各类浑浊的物质随着温度的升高会变成澄清、同性的液体。

反过来这种物质从液体转变成固体时，也要通过中间状态。

各类能在必然的温度范围内兼有液体和晶体，二者特性的物质叫做液晶（Liquid Crystal）也叫做液晶相、中间相或中介相等，又称为物质的第四态。

LCD基础知识及制造工艺流程介绍LCD（液晶显示器）是一种运用液晶技术显示图像的平面显示设备。

它由一系列的液晶层、玻璃基板、导线及亮度调节膜等组成，能够实现高清晰度和低功耗的图像显示。

下面将介绍LCD的基础知识以及制造工艺流程。

一、LCD的基础知识1.液晶层：液晶是一种类似于液体的物质，具有一定的流动性。

液晶分为向列型液晶和向量型液晶两种。

其中，向列型液晶具有电流传输性能，可用于显示器制造。

液晶层通常由两块玻璃基板夹层组成。

2.基板：LCD的基板通常由玻璃或塑料材料制成。

它是液晶显示器的结构支撑物，上面附着有液晶材料，起到固定液晶和导线的作用。

3.导线：液晶显示器中的导线用于传输电信号，驱动液晶层完成图像的显示。

导线通常由透明导电材料（如铟锡氧化物）制成，通过在基板上形成通道和窗口的方法实现。

4.亮度调节膜：亮度调节膜用于控制液晶层的透光度，实现图像亮度的调节。

它通常由聚合物、薄膜材料或金属制成。

二、LCD的制造工艺流程1.基板生产：使用特制的玻璃或塑料材料制造基板，通过磨削、抛光和清洗等步骤形成平整的表面。

2.导线制作：将透明导电材料（如铟锡氧化物）涂布在基板上，然后通过光刻技术制作出导线的图案。

这包括涂覆光刻胶、曝光、显影和洗涤等步骤。

3.形成储存电容：在导线制作完成后，在基板上制作出储存电容的结构。

这通常通过在导线上涂覆并定位特定的电介质材料，然后用导线封装住这种材料。

4.液晶层制作：将液晶材料涂布在基板上，并进行取向处理。

液晶材料的涂布可以通过刮板涂布或滚涂等方法完成。

5.封装背光模块：将背光源（通常是冷阴极荧光灯或LED）和光学片封装在一起，形成背光模块。

6.封装前端制程：在液晶层基板中制造出色彩滤光片、液晶层与色彩滤光板的层间空气封闭结构，同时加工出液晶层之间分隔固体极板和液晶层封装胶。

7.封装：将两块形成互相关系的液晶层基板合并在一起，使用封装剂将其密封。

8.后端制程：液晶显示器的后端制程包括模组组装、封装测试、调试和包装等步骤。

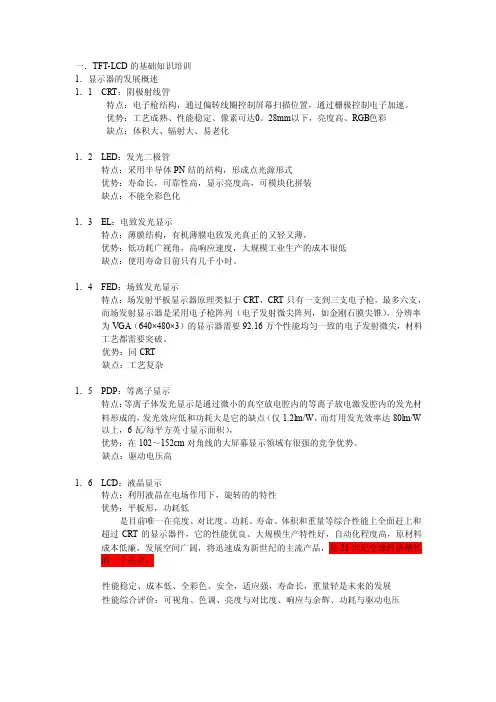

一．TFT-LCD的基础知识培训1．显示器的发展概述1．1CRT：阴极射线管特点：电子枪结构，通过偏转线圈控制屏幕扫描位置，通过栅极控制电子加速。

优势：工艺成熟、性能稳定、像素可达0。

28mm以下，亮度高、RGB色彩缺点：体积大、辐射大、易老化1．2LED：发光二极管特点：采用半导体PN结的结构，形成点光源形式优势：寿命长，可靠性高，显示亮度高，可模块化拼装缺点：不能全彩色化1．3EL：电致发光显示特点：薄膜结构，有机薄膜电致发光真正的又轻又薄，优势：低功耗广视角，高响应速度，大规模工业生产的成本很低缺点：使用寿命目前只有几千小时。

1．4FED：场致发光显示特点：场发射平板显示器原理类似于CRT，CRT只有一支到三支电子枪，最多六支，而场发射显示器是采用电子枪阵列（电子发射微尖阵列，如金刚石膜尖锥），分辨率为VGA（640×480×3）的显示器需要92.16万个性能均匀一致的电子发射微尖，材料工艺都需要突破。

优势：同CRT缺点：工艺复杂1．5PDP：等离子显示特点：等离子体发光显示是通过微小的真空放电腔内的等离子放电激发腔内的发光材料形成的，发光效应低和功耗大是它的缺点（仅1.2lm/W，而灯用发光效率达80lm/W 以上，6瓦/每平方英寸显示面积），优势：在102～152cm对角线的大屏幕显示领域有很强的竞争优势。

缺点：驱动电压高1．6LCD：液晶显示特点：利用液晶在电场作用下，旋转的的特性优势：平板形，功耗低是目前唯一在亮度、对比度、功耗、寿命、体积和重量等综合性能上全面赶上和超过CRT的显示器件，它的性能优良、大规模生产特性好，自动化程度高，原材料成本低廉，发展空间广阔，将迅速成为新世纪的主流产品，是21世纪全球经济增长的一个亮点。

性能稳定、成本低、全彩色、安全，适应强，寿命长，重量轻是未来的发展性能综合评价：可视角、色调、亮度与对比度、响应与余辉、功耗与驱动电压1．7显示器基本常识配色：基色：R：红G：绿B：蓝配色：W: 白Y:黄C:青M:紫W=R+G+B Y=R+G C=G+B M=B+R三基色的深浅度、6500/7500/9300色温16位色+4位灰度32位真彩色，实现人眼可分辨的全部彩色64种彩色称为伪彩色帧：扫描行电极各施加一次扫描电压的时间帧频：单位时间扫描多少帧的频率占空比：扫描行电极选通时间与帧周期之比，等于扫描电极数N的倒数非存储型显示：施加电场时呈现显示状态存储型显示：脉冲驱动显示，撤掉外加电压，显示内容不变静态驱动显示：每个像素均有单独的电极动态驱动显示：像素电极呈矩阵方式显示分辨率Resolution # of Dot # of Pixel Aspect Ratio Remark320 x 240 76,800 230,400 4:3 Quarter VGA640 x 400 256,000 768,000 16:10 EGA640 x 480 307,200 921,600 4:3 VGA800 x 480 384,000 1,152,000 15:9 Wide VGA800 x 600 480,000 1,440,000 4:3 SVGA1024 x 600 614,400 1,843,200 17:10 Wide SVGA1024 x 768 786,432 2,359,296 4:3 XGA1280 x 1024 1,310,720 3,923,160 5:4 SXGA1400 x 1050 1,470,000 4,410,000 4:3 SXGA+1600 x 1200 1,920,000 5,760,000 4:3 UXGA1920 x 1200 2,304,000 6,912,000 16:10 Wide UXGA2048 x 1536 3,145,728 9,437,184 4:3 QXGA2560 x 2048 5,242,880 15,728,640 4:3 QSXGA3200 x 2400 7,680,000 23,040,000 4:3 GUXGAdpi：或ppi：每平方英寸的图素数DOT=3PIXEL对于一个15英寸的TFT显示器（1024×768）那么一个象素大约是0.0188英寸（相当于0.30mm），对于18.1英寸的TFT显示器而言（1280×1024），就是0.011英寸（相当于0.28mm）因此第一个特性即是亮度或明度，常以(cd / m2)为单位。

LCD培训资料ppt
LCD（Liquid Crystal Display）指的是液晶显示器，它是一种新型的显示器，在小尺寸精细度、节省功耗、控制简单、集成度高等方面有着明显的优势，是当今最常用的显示器。

一、LCD的原理
1．LCD的构成
LCD由两片透明玻璃板和液晶材料组成，并由若干行和列线条组成一个小格，同时存在一定的电场，液晶小格因而呈现画面。

2．液晶材料
LCD使用的液晶材料是由聚酯薄膜、液晶材料和阴极板组成的，液晶材料的原理是在聚酯薄膜上注入液晶，当施加电场时，液晶小格中的分子改变分子结构，使其不可透过光线，产生亮暗变化，从而形成不同的显示图案。

3．电极
电极是LCD显示的重要部分，它包含长方形的极条、圆形的极环和芯片封装结构。

极条负责将电流输送给液晶小格，从而产生电场；极环负责输入和输出控制信号，调整电流以改变液晶小格的显示内容；芯片封装结构负责控制电极，以实现液晶小格的操作功能。

二、LCD的特点
1．可视角
LCD可以从多个角度观察，并具有较好的视觉角度，其视角可以达到160度，而普通的CRT显示器只有80~100度的视角。

2．节能
相比普通的显示器，LCD显示器的功耗更低，使用更节能，而。

ITO GLASS1。

1。

导电玻璃导电玻璃，是在普通玻璃的一个表面镀有透明导电膜的玻璃。

最常用的导电玻璃是氧化铟锡玻璃，通常简称为ITO 玻璃。

1.2种类结构根据用途，衬底玻璃的不同,ITO 玻璃可分为两种结构，如图所示：玻璃材料为钠钙玻璃，这种玻璃衬底与ITO 层之间要求有一层二氧化硅（SiO2）阻挡层?其作用是阻挡玻璃中的钠离子的渗透，以防止对器件性能产生影响。

玻璃衬底用无钠硼硅玻璃， ITO 层结构就可以不必存在SiO2层. 1.3。

透明导电玻璃参数 1。

3。

1.透光率在可见光范围内的透光率在80%以上。

ITO 玻璃的透光率影响因素：玻璃材料、ITO 厚度、折射率1.3.2.面电阻ITO 膜导电性能采用的指标是方块电阻，用R □表示。

?如下图是电流平行经过ITO 膜层的情形.图中,d 为膜厚;I 为电流;L1为膜层在电流方向上的长度；L2为膜层在垂直电流方向的长度。

当电流流过上图所示的方形导电膜层时,该层的电阻为: ？式中(左图），p 为导电膜的体电阻率.对于给定的膜厚层，p 和d 可以认为是不变的定值,当L1=L2时，即为正方形的膜层,无论方块大小如何,其电阻均为定值p/d,这就是方块电阻的定义（右图），即R=p ＊L1/d*L2 R □= p /d 式中，R □单位为：（Ω/□).方块电阻通常用四探针测试仪来测定. 1。

3。

3.平整度平整度是指玻璃表面在一定范围内的起伏程度.平整度可用h/L 表示, 为在长度L 的范围内,表面最高点与最低点的差值为h.如图所示：膜 璃衬TO 膜 璃衬 2ITO 玻璃基板平整度直接影响着液晶显示器的质量， 对STN 液晶显示器的影响更大。

? 一般TN LCD 用玻璃要求平整度小于0。

5um/20mm; STN LCD 用玻璃要求平整度小于0。

05um/20mm 。

SPACER※根据基材、其分类？1．玻璃纤维,主要用于丝印胶边框,对边框其支撑作用，通常为棒状,线接触式。
