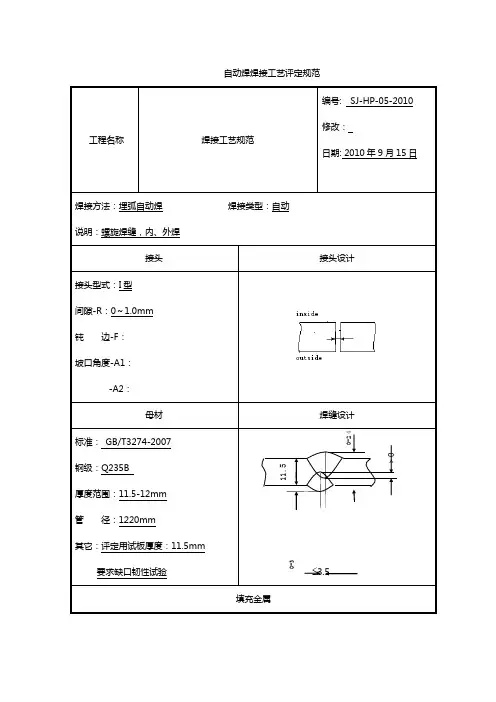

Q235B管道焊接工艺评定

  • 格式：doc
  • 大小：8.53 MB
  • 文档页数：9

下载文档原格式

  / 9

合集下载

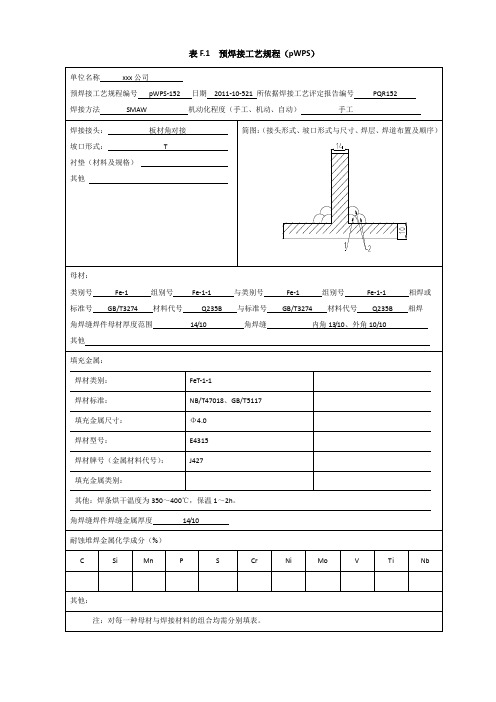

Q235B 14mm对10mm板材角焊缝焊接工艺评定报告

Q235B 14mm对10mm板材角焊缝焊接工艺评定报告
背面保护气///
电特性：
电流种类DC极性反接
焊接电流范围（A）170～195电弧电压（V）23～27
焊接速度（范围）15～17cm/min
钨极类型及直径/喷嘴直径（mm）/
焊接电弧种类（喷射弧、短路弧等）短路电弧焊丝送进速度（cm/min）/
（按所焊位置和厚度，分别列出电流和电压范围，记入下表）
焊道/
母材：
材料标准GB/T3274
材料代号Q235B
类、组别号Fe-1-1与类、组别号Fe-1-1相焊
厚度14/10
直径/
其他/
焊后热处理：
保温温度（℃）/
保温时间（h）/
保护气体：
气体种类混合比流量（L/min）
保护气///
尾部保护气///
背面保护气///
填充金属：
焊材类别FeT-1-1
焊材标准NB/T47018
编制：
审核：
批准：
一、焊接工艺评定报告（共3页）
二、预焊接工艺规程（共2页）
母材：
类别号Fe-1组别号Fe-1-1与类别号Fe-1组别号Fe-1-1相焊或
标准号GB/T3274材料代号Q235B与标准号GB/T3274材料代号Q235B相焊
角焊缝焊件母材厚度范围14/10角焊缝内角13/10、外角10/10
其他
填充金属：
焊材类别：
FeT-1-1
焊材标准：
NB/T47018、GB/T5117
弯曲试验试验报告编号：2011-02
试样编号
试样类型
试样厚度mm
弯心直径mm
弯曲角度（°）
试验结果
PQR152-W1
弯曲
10
40
试样弯到31℃时开始产生裂纹

Q235钢的焊接性分析及焊接工艺评定

Q235钢的焊接性分析及焊接工艺评定

兰州工业学院毕业设计（论文）题目Q235钢的焊接性分析及焊接工艺评定系别材料工程学院专业焊接技术及自动化班级焊接11-2姓名学号指导教师（职称）日期2014年3月目录摘要 (1)Abstract (2)第一章绪论 (3)1.1 碳钢简述 (3)1.2 Q235钢的化学成分分析 (4)1.3 Q235的机械性能 (4)1.4 本次设计实验技术路线图 (5)第二章Q235钢板的焊接 (6)2.1 板材厚度的选择 (6)2.2 焊接材料的选择 (6)2.3 焊接方法和焊接设备的选定 (6)2.4 焊焊前准备 (7)2.4.1 焊接接头形式及坡口准备 (7)2.4.2 工件共建表面的清理 (7)2.5 焊接工艺参数的制定 (8)2.5.1 焊条直径 (8)2.5.2 焊接电流 (8)2.5.3 焊接电压 (9)2.5.4 焊接层数 (9)2.6 焊接及焊后热处理 (10)2.6.1 防止裂纹的产生 (10)2.6.2 结晶裂纹的产生原因 (11)2.6.3 冷裂纹的防止措施 (12)2.6.4 严格控制氢的来源 (12)2.7 焊后热处理 (13)2.8 焊接时应注意的要点 (13)第三章Q235金属试样的制备 (15)3.1 取样 (15)3.2 粗磨 (15)3.3 细磨 (16)3.3.1 手工磨 (16)3.3.2 机械磨 (17)3.4 抛光 (17)3.5 浸蚀 (19)第四章试样组织观察及分析 (20)4.1 焊接接头组织 (20)4.2 试样的观察 (20)4.3 试样的分析 (21)结论 (25)参考文献 (26)致谢 (27)外文文献及译文 28兰州工业学院毕业设计（论文）任务书材料工程系2014届焊接技术及自动化专业毕业设计（论文）任务书摘要Q235低碳钢在现代工业上应用十分广泛，本文主要针对Q235低碳钢板材的焊接工艺进行设计，通过经济和操作性两个方面的考虑，选用手工电弧焊进行焊接，焊接后变形小，缺陷少，焊接质量良好，当然最重要的是焊接工艺参数设计正确。

Q235-B钢(板厚14mm)焊条电弧焊焊接工艺评定及厚大工件焊接工艺

Q235-B钢(板厚14mm)焊条电弧焊焊接工艺评定及厚大工件焊接工艺

Q235-B钢（板厚14mm）焊条电弧焊焊接工艺评定及厚大工件焊接工艺焊接工艺指导书焊接工艺指导书单位名称安徽机电职业技术学院焊接工艺指导书编号04 日期2013/10/22 焊接工艺评定编号WPS-04焊接方法手工电弧焊机械化程度手动焊接接头：对接接头坡口形式V型衬垫（材料及规格）焊缝金属其他坡口机加工简图：母材：类别号Ⅰ组别号Ⅰ-1 与类别号Ⅰ组别号Ⅰ-1 相焊标准号GB/T3274 钢号Q235-B 与标准号GB/T3274 钢号Q235-B 相焊厚度范围：母材：对接焊缝10.5-21 角焊缝不限管子直径、壁厚范围：对接焊缝10.5-21角焊缝不限焊缝金属厚度范围：对接焊缝\角焊缝不限其他0-21mm焊接材料：焊材类别焊条焊剂焊材标准GB/T5117 GB/T5293-1999填充金属尺寸Φ3.2mm φ4.0mm焊材型号E4315焊材牌号J427其他焊条烘干温度350-400℃耐蚀堆焊金属化学成分（％）C Si Mn P S Mo V0.12~0.20 ≤0.30 0.32~0.65 ≤0.045 ≤0.05 \ \其他：焊接工艺评定报告单位名称：安徽机电职业技术学院焊接工艺评定编号：WPS-04 焊接工艺指导书编号：WPS-04焊接方法：SMA W 机械化程度：手工接头简图：母材：材料标准：GB/T3274钢号：Q235-B类、组别号：Ⅰ-1-1 与类、组别号：Ⅰ-1-1 相焊厚度：14mm直径：其他：焊后热处理：热处理温度（℃）：\保温时间（h）：\保护气体：气体种类混合比流量（L/min）保护气体\\\尾部保护气体\\\背面保护气体\\\填充金属：焊材标准：GB/5117焊材牌号：E4315焊材规格：Φ3.2mm φ4.0mm 焊缝金属厚度：<14mm其他：\电特性：电流种类：直流极性：反极性钨极尺寸：\焊接电流（A）：110-180 电弧电压（V）：23-27其他：\焊接位置：对接焊缝位置：\ 方向角焊缝位置：\ 方向技术措施：焊接速度（cm/min）：15-17厚大工件焊接工艺一，母材技术要求：1、钢种：Q235—B钢。

Q235-B钢(板厚14mm)焊条电弧焊焊接工艺评定及厚大工件焊接工艺

Q235-B钢(板厚14mm)焊条电弧焊焊接工艺评定及厚大工件焊接工艺

数
mm
（A）
(V)
（cm/min）
打底焊 3.2 道
80—95
20—23 6—9
填充焊 4.0 道
110—120 22—26 11—13
盖面焊 3.2 道
90—100 22—26 10—12
七、焊条引弧：
1、划擦法：为了减少对工件的损伤和在焊件表面造成电弧擦伤，必 须在焊缝前方的坡口内划擦引弧，划擦距端部20—30mm。
23-27
11-13 15-17 15-17 15-17 15-17
27000 28800 28800 28800 28800
钨极类型及直径 \ 熔滴过渡形式 \
喷嘴直径（mm） \ 焊丝送进速度（cm/min） \
技术措施：
摆动焊或不摆动焊： 摆动
摆动参数： 锯齿形摆动
焊前清理和层间清理： 砂轮机、钢丝刷 背面清根方法： 碳弧气刨
\\
\
分析表面或取样表面至熔合线的距离（mm）：
\
附加说明：
结论：本评定按JB4708-2000规定焊接试件、检验试样、测定性能，确认试验记录正确 评定结果： 合格
焊工 卢书军 焊工代号
04
施焊
姓名
日期
2013.10.22
编制 \ 日期
\
审核 \ 批准 \
日 期
\
第三方检 验
厚大工件焊接工艺
一，母材技术要求：
母材：
焊后热处理：
材料标准： GB/T3274
热处理温度（℃）： \
钢号：
Q235-B
保温时间（h）： \
类、组别号：Ⅰ-1-1 号：Ⅰ-1-1 相焊 厚度： 14mm 直径： 其他：
与类、组别 保护气体： 气体种类 混合比 流量（L/min） 保护气体 \ \ \ 尾部保护气体 \ \ \ 背面保护气体 \ \ \

Q235B钢板_焊接工艺评定

Q235B钢板_焊接工艺评定

焊接工艺评定编号:HP-002使用单位盖章:焊接工艺评定任务书编号：RW-06-02焊接工艺评定方案编号：FA-06-04接头型式： 对接 衬 垫： /衬垫材料： / 30～350其 它： / 2～3mm母 材：类 号： A 类 与类 号： A 类钢 号： Q235B 与钢 号： Q235b 相焊接 试 件：母 材 厚 度：12mm 焊缝金属厚度：13～14mm 管 子 直 径： / 其 它： / 电（火焰）特性：电极：钨级型号和尺寸： /送丝速度范围： /其它： /填充金属：焊条型号：E5015 规格：ф3.2/ф4.0焊丝型号： / 规格： /焊剂型号： /其它： /焊接工艺评定方案编号：FA-06-052～3mm接头型式： 对接30 衬 垫： / 衬垫材料： / 其 它：母 材：类 号： A 类 与类 号： A 类钢 号： Q235 B 与钢 号： Q235 B 相焊接 试 件：母 材 厚 度： 12mm 焊缝金属厚度： 13～14mm 管 子 直 径： / 其 它： / 电（火焰）特性：电极：钨级型号和尺寸： /送丝速度范围： /其它： /填充金属：焊条型号： E5015 规格：ф3.2/ф4.0焊丝型号： / 规格：/焊剂型号： /其它： /焊接工艺评定方案编号：FA-06-06接头型式： 对接衬其 30～35母 材：类 号： A 类 与类 号： A 类钢 号： Q235 与钢 号： Q235 相焊接 试 件：母 材 厚 度：12mm 焊缝金属厚度：13～14mm 管 子 直 径：/ 其 它：/ 电（火焰）特性：电极：钨级型号和尺寸： /送丝速度范围： /其它： /填充金属：焊条型号： E5015 规格：ф3.2/ф4.0焊丝型号： / 规格： /焊剂型号： /其它： /打底层1道填充层2道盖面层3道焊接工艺评定报告编号：BG-06-04简图：接头型式： 对接 衬 垫： /衬垫材料： /其 它：母 材：类 号：A 类 与类 号：A 类钢 号：Q235 与钢 号：Q235 相焊接 厚 度：12mm 直 径： /其 它：坡口内外两侧15㎜处打磨干净，露出金属光泽。

Q235B管道焊接工艺评定

Q235B管道焊接工艺评定

焊接工艺指导书
共 2 页第1 页
母材：
钢号： Q235B 标准号： GB/T8163 类别号： Fe-1 组别号： Fe-1-1 与钢号： Q235B 标准号： GB/T8163 类别号： Fe-1 组别号： Fe-1-1 相焊厚度范围：
母材：对接焊缝 8.8-16mm 角焊缝： / 管子直径：对接焊缝Ф377 角焊缝： / 焊缝金属厚度（对接焊缝）：SMAW 2mm SAW 角焊缝：
GTAW 8mm GMAW 其它：
焊接材料
共 2 页第 2 页
焊接工艺评定报告
共 3 页 第1 页 母材：
钢 号： Q235B 与 钢 号： Q235B 标 准 号： GB/T8163 与 标 准 号： GB/T8163 类组别号： Fe-1/ Fe-1-1 与 类组别号： Fe-1/ Fe-1-1 相焊 焊后热处理：
热处理温度（℃）
： 保温时间（h ）： 气体： 气体种类 混合比 流量（l/min ）
共 3 页第 2 页
检验项目、评定指标及试样数量
焊接工艺评定施焊记录
焊接责任工程师：日期： 2018.04.26
焊接工艺评定焊缝检查记录表
情况
实测值。

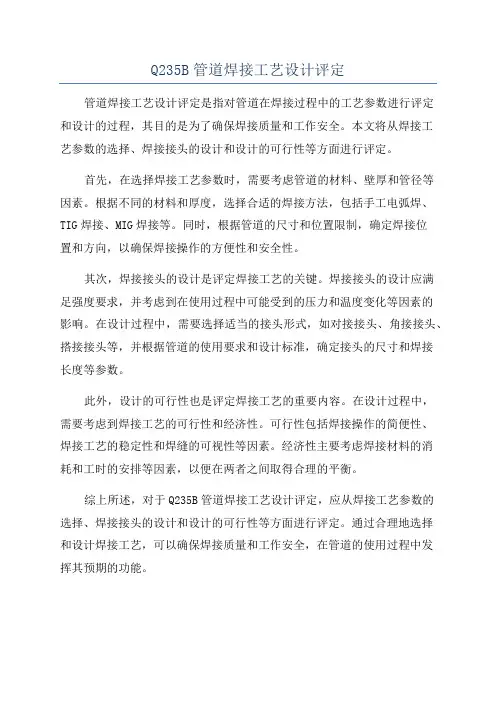

Q235B管道焊接工艺设计评定

Q235B管道焊接工艺设计评定
管道焊接工艺设计评定是指对管道在焊接过程中的工艺参数进行评定
和设计的过程，其目的是为了确保焊接质量和工作安全。

本文将从焊接工
艺参数的选择、焊接接头的设计和设计的可行性等方面进行评定。

首先，在选择焊接工艺参数时，需要考虑管道的材料、壁厚和管径等
因素。

根据不同的材料和厚度，选择合适的焊接方法，包括手工电弧焊、TIG焊接、MIG焊接等。

同时，根据管道的尺寸和位置限制，确定焊接位
置和方向，以确保焊接操作的方便性和安全性。

其次，焊接接头的设计是评定焊接工艺的关键。

焊接接头的设计应满
足强度要求，并考虑到在使用过程中可能受到的压力和温度变化等因素的
影响。

在设计过程中，需要选择适当的接头形式，如对接接头、角接接头、搭接接头等，并根据管道的使用要求和设计标准，确定接头的尺寸和焊接
长度等参数。

此外，设计的可行性也是评定焊接工艺的重要内容。

在设计过程中，
需要考虑到焊接工艺的可行性和经济性。

可行性包括焊接操作的简便性、
焊接工艺的稳定性和焊缝的可视性等因素。

经济性主要考虑焊接材料的消
耗和工时的安排等因素，以便在两者之间取得合理的平衡。

综上所述，对于Q235B管道焊接工艺设计评定，应从焊接工艺参数的
选择、焊接接头的设计和设计的可行性等方面进行评定。

通过合理地选择
和设计焊接工艺，可以确保焊接质量和工作安全，在管道的使用过程中发
挥其预期的功能。

Q235B管道焊接工艺评定

焊接工艺指导书
共 2 页第1 页
母材：
钢号： Q235B 标准号： GB/T8163 类别号： Fe-1 组别号： Fe-1-1 与钢号： Q235B 标准号： GB/T8163 类别号： Fe-1 组别号： Fe-1-1 相焊厚度范围：
母材：对接焊缝 8.8-16mm 角焊缝： / 管子直径：对接焊缝Ф377 角焊缝： / 焊缝金属厚度（对接焊缝）：SMAW 2mm SAW 角焊缝：
GTAW 8mm GMAW 其它：
焊接材料
共 2 页第 2 页
焊接工艺评定报告
共 3 页 第1 页
母材： 钢 号： Q235B 与 钢 号： Q235B 标 准 号： GB/T8163 与 标 准 号： GB/T8163 类组别号： Fe-1/ Fe-1-1 与
类组别号： Fe-1/ Fe-1-1 相焊
焊后热处理：
热处理温度（℃）
： 保温时间（h ）
： 气体： 气体种类 混合比 流量（l/min ）
表F.2续共 3 页第 2 页
检验项目、评定指标及试样数量
焊接工艺评定施焊记录
焊接责任工程师：日期： 2018.04.26
焊接工艺评定焊缝检查记录表
情况
实测值。

焊接工艺(Q235B)

冀P V焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编号：T-102编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡冀PV焊08 通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡冀PV焊08 通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编号：T-112编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡冀PV焊08 通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡冀PV焊08 通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡冀PV焊08 通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡冀PV焊08 通用焊接工艺卡编号：T-161编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡冀PV焊08 通用焊接工艺卡冀PV焊08 通用焊接工艺卡编制：刘寅哲 日期：2007.5 批准：寇梅松 日期: 2007.5冀PV 焊08通 用 焊 接 工 艺 卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡冀PV焊08 通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08通用焊接工艺卡编制：刘寅哲日期：2007.5 批准：寇梅松日期：2007.5冀PV焊08 通用焊接工艺卡冀PV焊08 通用焊接工艺卡编号：T-178。

Q235钢的焊接性分析及焊接工艺评定

兰州工业学院毕业设计（论文）题目Q235钢的焊接性分析及焊接工艺评定系别材料工程学院专业焊接技术及自动化班级焊接11-2姓名学号指导教师（职称）日期2014年3月目录摘要 (1)Abstract (2)第一章绪论 (3)1.1 碳钢简述 (3)1.2 Q235钢的化学成分分析 (4)1.3 Q235的机械性能 (4)1.4 本次设计实验技术路线图 (5)第二章Q235钢板的焊接 (6)2.1 板材厚度的选择 (6)2.2 焊接材料的选择 (6)2.3 焊接方法和焊接设备的选定 (6)2.4 焊焊前准备 (7)2.4.1 焊接接头形式及坡口准备 (7)2.4.2 工件共建表面的清理 (7)2.5 焊接工艺参数的制定 (8)2.5.1 焊条直径 (8)2.5.2 焊接电流 (8)2.5.3 焊接电压 (9)2.5.4 焊接层数 (9)2.6 焊接及焊后热处理 (10)2.6.1 防止裂纹的产生 (10)2.6.2 结晶裂纹的产生原因 (11)2.6.3 冷裂纹的防止措施 (12)2.6.4 严格控制氢的来源 (12)2.7 焊后热处理 (13)2.8 焊接时应注意的要点 (13)第三章Q235金属试样的制备 (15)3.1 取样 (15)3.2 粗磨 (15)3.3 细磨 (16)3.3.1 手工磨 (16)3.3.2 机械磨 (17)3.4 抛光 (17)3.5 浸蚀 (19)第四章试样组织观察及分析 (20)4.1 焊接接头组织 (20)4.2 试样的观察 (20)4.3 试样的分析 (21)结论 (25)参考文献 (26)致谢 (27)外文文献及译文 28兰州工业学院毕业设计（论文）任务书材料工程系2014届焊接技术及自动化专业毕业设计（论文）任务书摘要Q235低碳钢在现代工业上应用十分广泛，本文主要针对Q235低碳钢板材的焊接工艺进行设计，通过经济和操作性两个方面的考虑，选用手工电弧焊进行焊接，焊接后变形小，缺陷少，焊接质量良好，当然最重要的是焊接工艺参数设计正确。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

焊接工艺指导书
表F.1共 2 页第1 页
单位名称： XXXXXXXXXXXXXXXXXXXXXXX 日期：2018年04月25日
焊接工艺指导书编号：QTJA-PWPS-2018-H-002 焊接工艺评定报告编号：QTJA-PQR-2018-H-002 焊接方法： GTAW+SMAW 机械化程度：手工
焊接接头型式（图1、图2）
接头型式：管对接坡口型式：单边V型
坡口角度：60°-65°钝边：1.0-2.0mm
背垫：不要求对口间隙：1.0-2.0mm
错边：<0.4mm 焊缝余高：内侧≤1.0mm、外侧≤1.8mm
管材规格：Ф377×10mm
母材：
钢号： Q235B 标准号： GB/T8163 类别号： Fe-1 组别号： Fe-1-1 与钢号： Q235B 标准号： GB/T8163 类别号： Fe-1 组别号： Fe-1-1 相焊厚度范围：
母材：对接焊缝 8.8-16mm 角焊缝： / 管子直径：对接焊缝Ф377 角焊缝： / 焊缝金属厚度（对接焊缝）：SMAW 2mm SAW 角焊缝：
GTAW 8mm GMAW 其它：
焊接材料
焊材类别焊条焊丝焊剂
焊材牌号J427 JQ.TG50
焊材尺寸Ф3.2 Ф2.0
焊材型号E4315 ER50-6
焊材标准GB/T5117 GB/T8110
其它
对接焊缝焊件焊缝金属厚度范围：≤8mm 角焊缝焊件焊缝金属厚度范围：不限
耐蚀堆焊金属化学成分（%）不锈钢牌号：
C Si Mn P S Cr Ni Mo V Ti Nb
其它：
焊接工艺评定报告
表F.2 共 3 页 第1 页 单位名称：XXXXXXXXXXXXXX 日期：2018年05月10日
焊接工艺评定报告编号：QTJA-PQR-2018-H-002 焊接工艺指导书编号：QTJA-PWPS-2018-H-002 焊接方法： GTAW+SMAW 机械化程度： 手工
焊接接头型式（图1、图2）
母材规格：Ф377*10（S=10mm ）
母材：
钢 号： Q235B 与 钢 号： Q235B 标 准 号： GB/T8163 与 标 准 号： GB/T8163 类组别号： Fe-1/ Fe-1-1 与 类组别号： Fe-1/ Fe-1-1 相焊 厚 度： 10mm/10mm 直 径： Ф377 其 它： 焊后热处理：
热处理温度（℃）
： 保温时间（h ）： 气体： 气体种类 混合比 流量（l/min ） 保护气 氩气 99% 9-11 尾部保护气 背面保护气 焊接材料：
填充金属： 焊丝 焊材标准： GB/T8110 填充金属： 焊条 焊材标准： GB/T5117
焊材牌号： ER50-6/J427焊材规格： Ф2.5/Ф3.2
焊缝金属厚度：SMAW 2mm SAW GTAW 8mm GMAW
电特性：
电流种类： 直流 极性： 正/反接
钨极尺寸： 铈钨极、Ф2.0
焊接电流（A ）： 85-120 电弧电压（V ）： 18-26
焊接位置：
对接焊缝位置： 45°固定 方向： 向上 角焊缝位置： 方向：
技术措施：
焊接速度（cm/min ）： 8-12/12-14 摆动或不摆动： 摆动 摆动参数： 微摆
多道焊或单道焊（每面）： 单道焊 多丝焊或单丝焊： 单丝焊 其它：
预热：
预热温度（℃）： / 层间温度（℃）： 其 它：
检验项目、评定指标及试样数量
焊接工艺评定施焊记录
焊接责任工程师：日期： 2018.04.26
焊接工艺评定焊缝检查记录表
焊缝外观检查记录表工艺评定方案编号： QTJA-PWPS-2018-H-001 工艺评定名称压力管道对接焊接
试板编号002
检验标准GB50236-2011
检查方法焊接检验尺
焊工钢印H002
焊接方法GTAW+SMAW
焊接材料ER50-6 +J427
母材Q235B
焊缝表面检查记录情况
检验项目标准值实测值正面焊缝高度（mm）≤2 1.8
正面焊缝宽度（mm）比坡口增宽＜4 3
背面焊缝高度（mm）≤1.0 0.8
背面焊缝宽度（mm）比间隙增宽＜1 0.5
裂纹不允许未见缺陷
咬边（长×深）＜0.5mm 无
夹渣（形状×长度）不允许未见缺陷
气孔（形状×点数）不允许未见缺陷
检验依据GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》检验结论：该评定试件，经焊后外观表面质量检查，焊缝表面质量检查的实测值符合标准规定的要求，确认合格（合格、不合格）。

焊接责任工程师：日期： 2018.04.26。
