通风空调工程工程量清单设置与计价(详细)

实例：某工厂车间送风系统工程清单计价通常安装工程计价按照以下程序进行：一、熟悉工程概况、施工图与施工说明二、编制依据三、工程清单项目的划分及项目编码表格形式四、工程量计算五、套用定额计价表计算分部分项工程量清单报价六、计算主材费用七、单位工程措施项目清单八、单位工程其他项目清单九、规费明细十、单位工程费用汇总一、熟悉工程概况、施工图与施工说明该送风工程提供了三张设计施工图纸：通风系统平面图（图5-1），通风系统A-A剖面图（图5-2）和通风管网系统图（图5-3）。

图5-1通风系统平面图本工程为某一工厂车间的送风系统，室外空气由空调箱的固定式钢百叶窗1引入，经保温阀2去空气过滤器3过滤。

再由空气加热器4（冷却器）（或上通阀5），加热或降温后的空气由帆布软管7，经风机圆形瓣式启动阀6进入风机8，由风机驱动，通过斜插板阀10进入主风管。

再由六根支管上的空气分布器14送入室内。

空气分布器前均设有圆形蝶阀12，供调节风量用。

）工程的施工说明：（1）风管采用热轧薄钢板。

风管壁厚：DN500，δ=0.75mm；DN500以上，δ=1.0mm。

图5-2通风系统A-A剖面图图5-3通风管网系统图（2）风管角钢法兰规格：DN500，∟25×4；DN500以上，∟30×4。

（3）风管内外表面除锈后刷红丹酚醛防锈漆两道，外表面再刷灰色酚醛调和漆两道。

（4）所有钢部件内外表面除锈后刷红丹酚醛防锈漆两道，外表面再刷灰色厚漆两道。

（5）风管、部件制作安装要求，执行国家施工验收规范有关规定。

（本工程的设备部件一览表见表5-1）设备部件一览表（表5-1）编号名称型号及规格单位数量备注1 钢百叶窗500×400 个 1 20kg2 保温阀500×400 个 13 空气过滤器LWP-D(I型) 台 1空气过滤器框架个 1 41kg4 空气加热器(冷却器) SRZ-12x6D 台 2 139kg空气加热器支架个 1 G=9.64kg5 空气加热器上通阀1200×400 个 1 23.16kg/个6 风机圆形瓣式启动阀D800 个 1 42.38kg/个7 帆布软接头D600 个 1 L=3008离心式通风机T4-72No8C 台 1电动机Y200L–4300kw 台 1皮带防护罩C式II型个 1 G=15.5kg风机减震台CG327 8C kg 291.39 天圆地方管D800/560×640 个 1 H=40010 密闭式斜插板阀D800 个 1 G=40kg/个11 帆布软接头D800 个 1 L=30012 圆形蝶阀D320 个 6 5.78kg/个13 天圆地方管D320/600×300 个 6 H=20014空气分布器4# 600×300 个 6 12.42kg/个空气分布器支架个 6 图5-4图5-4 矩形空气分布器支架二、编制的依据①某工厂车间通风工程施工图（图5-1、图5-2、图5-3和图5-4），设备部件一览表（表5-1）和相关资料说明。

第九章通风空调工程工程量清单设置与计价【例6】某工业厂房通风空调工程,用δ=1.2米米镀锌钢板制作、安装φ=1200米米的通风管25米(直管),弯头4个,三通2个,防火阀1个,长度均为1米;风管采用咬口连接;超细玻璃棉保温δ=80米米,外缠塑料布一道,玻璃丝布二道,刷调和漆二道,请计算工程量与含量并编制分部分项工程量清单.【解】一、编制分部分项工程量清单根据通风管道制作、安装(030902)确定项目编码：0001项目名称：碳钢通风管道制作、安装1、材质：镀锌钢板2、形状、规格：圆形φ=1200米米3、板材厚度：δ=1.2米米4、接口形式：咬口连接计量单位：㎡工程数量：πDL=3.14×1.2×(25+6)㎡=116.81㎡注：风管长度应包括弯头、三通等管件长度,但不包括阀门消音器等部件长度将上述内容填入“分部分项工程量清单”见表9—14：表9-14 分部分项工程量清单工程名称：某工业厂房通风空调工程第1页共1页1.根据现行的计算规则计算工程量(1)风管制作、安装116.81㎡(2)风管保温根据V=π(D+1.033δ)×1.033δ×L=3.14×(1.2+1.003×0.08) ×1.033×0.08×(25+6) 米³=10.32米³(3)防潮层根据S=π(D+2.1δ+0.0082)×L=3.14×(1.2+2.1×0.08+0.0082)×(25+6)㎡=133.96㎡(4)保护层根据S=π(D+2.1δ+0.0082)×L×2㎡=267.92㎡(5)保护层刷油133.96㎡2.计算含量(1)风管制作安装1㎡(2)风管保温10.32÷116.81㎡=0.088㎡(3)防潮层133.96÷116.81㎡=1.147㎡(4)保护层267.92÷116.81㎡=2.294㎡(5)保护层刷油133.96÷116.81㎡=1.147㎡【例7】某酒店4层空调扩建工程须增装矩形风管(1200米米×400米米)共45米,单层百叶风口的制作、安装(T202-2,550×375)共30个.请对各工程项目计算其工程量.【解】工程量的计算(1)通风管道的制作与安装(1.2+0.4)×2×45㎡=144㎡=14.4(10㎡)(2)单层百叶风口的制作查标准部件重量表克制,T202-2风口(550米米×375米米),每个重3.59㎏,30个共重107.70㎏=1.08(100㎏)(3)单层、百叶风口安装工程量为30个.【例8】图9—1为某办公楼空调管道平面图.风管为δ=1.5米米的镀锌钢板(咬口).试计算办公楼水平管道送风干管和支管的安装工程量.【解】(1)风管制作安装从图9—1可知,计算管道是一条均匀送风管道,其截面是均匀减小的.计算工程量(分管道)有关数据见表9—15.米米、小头直径D=220米米、管长100米,请计算制作安装直接工程费.【解】首先要求求出平均直径,即(780+220)÷2=500米米求工程量：工程量=πL(R+r)÷2=3.14×100×0.5㎡=157㎡=15.7(10㎡)查定额基价：直径为500米米的δ=2米米薄钢板圆形风管定额基价为1225.87元(C9—87),其中人工费为626.15元.套定额,计算制作安装直接费：制作安装直接工程费一般情况下等于基价与工程量的乘积.但该系统是圆形渐缩风管,按定额规定,其人工费应乘以系数2.5.所以安装直接费为：[﹙1225.87－626.15+626.15×2.5﹚×15.7]元=33992.00元.【例10】某工程制作镀锌薄钢板(δ=1.2米米)空气幕风管,风管平均周长为1200米米,风管工程量为300㎡,试计算空气幕风管制作安装费、人工费.【解】因题中风管为空气幕风管,应套用相应矩形风管子目,其人工应乘以系数3.风管制作安装费：根据题意,应套用(C9—80)子目,并对该子目进行换算：C9—80(H)=定额基价－人工费+3×人工费=(800.02－380.62﹢3×380.62)元=1561.26(元∕10㎡)风管制作安装费=30(10㎡)×1561.26(元∕10㎡)=46837.80元.人工费=30×380.62×3=34255.80元【例11】某通风工程安装D=600薄钢板风管100米(δ=2米米焊接).风管由甲方供应,乙方安装风管,应收多少直接安装费？【解】(1)查定额知定额基价为973.37元,其中人工费460.73元,材料费235.77元,机械费276.87元(定额编号C9-88).(2)从定额知,风管制作、安装费用划分比例为：人工安装费占40%,材料费占5%,机械费占5%.(3)求风管工程量：πDL÷10=3.14×0.6×100㎡÷10=18.84(10㎡).(4)求定额直接安装费：(460.73×40%+235.77×5%+276.87×5%)×18.84元=209.92×18.84元=3954.97元.【例13】镀锌薄钢板圆形风管φ600,δ=1米米,长度10米.试计算工程量.【解】(1)风管展开面积.F=π×D×L=3.14×0.6×10㎡=18.84㎡【例14】某工程人防地下室滤毒间600米米×400米米薄钢板矩形风管,设计要求风管厚度δ=3米米,风管采用焊接,长度 2.8米.试计算工程量.【解】(1)风管展开面积.F=(A+B)×2×L=(0.6+0.4)×2×2.8㎡=5.6㎡【例15】部件手动密闭式对开多叶调节阀制作安装,规格630米米×320米米,T308-1,8只,试计算工程量,套用定额.【解】(1)调节阀制作查本册定额附录二“国际通风部件标准重量表”,T308-1规格,630米米×320米米,14.70㎏/个,总重量117.6㎏.套用定额C9-219,对开多叶调节阀制作(30㎏以下),计量单位：100㎏基价：6057.04元制作费：6057.04×1.176元=7123.08元(2)调节阀安装套用定额C9-214,对开多叶调节阀安装(周长2800米米以内),计量单位：个. 基价：30.41元安装费：30.41×8元=243.28元注意：如为成品购买的调节阀,则不发生制作过程(费用),执行调节阀安装定额,调节阀本身价值(作为未计价主材)另计.【例16】部件双层百叶风口制作安装,规格330米米×240米米,T202-2,10只,计算工程量,套用定额.【解】(1)风口制作套用定额C9-271.查《全国统一安装工程预算定额》附录二“国标通风部件标准重量表”,T202-2,规格330米米×240米米,3.48㎏/个,总重量34.8㎏.双层百叶风口制作(5㎏以下),计量单位：100㎏,工程量：0.348/100㎏.(2)风口安装套用定额C9-309.百叶风口安装(周长1280米米以内)计量单位：个,工程量：10个.注意：如为成品购买的风口,则不发生制作过程(费用),执行风口安装定额,其本身价值(作为未计价主材)另计.【例18】矩形薄钢板风管,展开面积60㎡,设计要求风管外壁刷耐酸漆各二遍,计算工程量,套用定额. 【解】(1)计算工程量风管刷油工程量=风管展开面积合计=60㎡=6(10㎡)(2)套用定额C14—109~110(刷二遍),计量单位：10㎡【例19】有400米米×200米米送风管,长8米,设计要求采用δ=40米米自熄性聚苯乙烯泡沫塑料板保温,计算工程量,套用定额.【解】(1)计算工程量：δ=40米米.风管保温工程量=[﹙0.4+0.2﹚×2×8×0.04＋0.04²×4×8]米³=0.44米³(2)套用定额C14—1265,计量单位：米³.自熄性聚苯乙烯泡沫塑料板为未计价主材,定额含量1.200米³,假定800元∕米³,则主材单位价值(元)=1.200×800=960(元∕米³)主材价值(元)=960×0.44元=422.4元【例22】某通风空调工程,有100米直径为600米米的薄钢板圆形风管(δ=2米米焊接),安装高度为6.5米.该风管要求内外表面刷带锈底漆一遍,请计算该项工程应计取多少超高增加费？【解】计算过程如下：(1)计算工程量πDL=3.14×0.6×100㎡=188.4㎡=18.84(10㎡)(2)套定额.查定额C9—96风管制作安装基价为1111.33元,其中人工费为539.89元,材料费304.51元,机械费266.93元;风管刷油安装基价为19.40元,其中人工费为11.00元,材料费8.40元,机械费为0元(定额编号C14—55).(3)计算超高增加费.超高增加费=制作安装人工费×15%+刷油人工费+刷油机械费)×30%=(18.84×539.89×15%+18.84×11.00×1.1×30%)元=1594.12元式中,系数1.1是风管内外表面刷油的系数.【例24】×办公楼空调风管路工程施工图工程量计算.㈠工程概况⑴本例题为×市区×办公楼(部分房间)空调风管路工程预算,空调风管路平面图见图9-6.⑵本工程风管采用镀锌铁皮,咬口连接.其中：矩形风管200米米×120米米,镀锌铁皮δ=0.50米米.矩形风管320米米×250米米,镀锌铁皮δ=0.75米米.矩形风管630米米×250米米、1000米米×200米米、1000米米×250米米,镀锌铁皮δ=1.00米米.⑶图中密闭对开多叶调节阀、风量调节阀、铝合金百叶送风口、铝合金百叶回风口、阻抗复合消声器均按成品考虑.⑷风机盘管采用卧式暗装(吊顶式),主风管(1000米米×250米米)上均设温度测定孔和风量测定孔各1个.表9-20 工程量计算书【例25】×办公楼空调水管路施工图工程量计算.㈠工程概况⑴本工程空调水管路平面图和大样图分别见图9-7、图9-8..空调水管路系统图见图9-9,风机盘管水管路安装图可见图9-10.图中标高以米计,其余以米米计.空调供水、回水及凝结水管均采用镀锌钢管,丝扣连接.⑵阀门采用铜球阀.穿墙均加一般钢套管.进出风机盘管供、回水支管均装金属软管(丝接)各一个,凝结水管与风机盘管连接需装橡胶软管(丝接)一个.⑶管道安装完毕后要求试压,空调系统试验压力为1.3米Pa,凝结水管做灌水试验.图9-8 办公楼部分房间空调水管路平面图图9-9 办公楼部分房间空调水管路系统图图9-10 风机盘管水管路安装图示1-风机盘管;2-金属软管;3-橡胶软管;4-过滤器;5-丝扣铜球阀;6-铸钢法兰蝶阀;7-法兰闸阀表9-22 工程量计算书工程名称：×办公楼部分房间空调水管路。

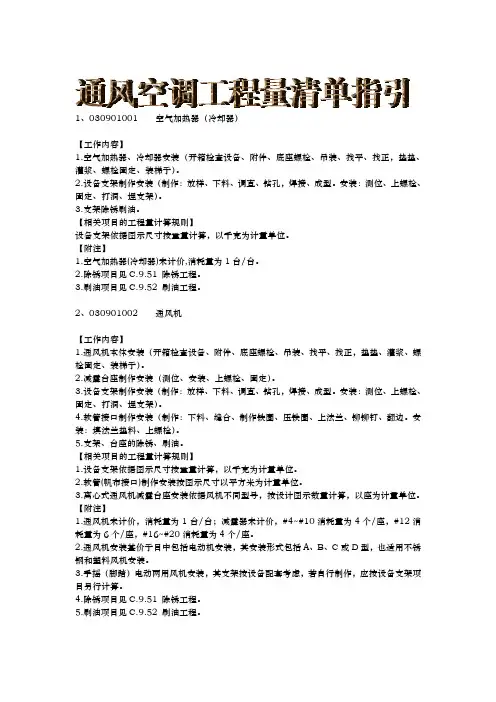

1、030901001 空气加热器（冷却器）【工作内容】1.空气加热器、冷却器安装（开箱检查设备、附件、底座螺栓、吊装、找平、找正，垫垫、灌浆、螺栓固定、装梯子）。

2.设备支架制作安装（制作：放样、下料、调直、钻孔，焊接、成型。

安装：测位、上螺栓、固定、打洞、埋支架）。

3.支架除锈刷油。

【相关项目的工程量计算规则】设备支架依据图示尺寸按重量计算，以千克为计量单位。

【附注】1.空气加热器(冷却器)未计价,消耗量为1台/台。

2.除锈项目见C.9.51 除锈工程。

3.刷油项目见C.9.52 刷油工程。

2、030901002 通风机【工作内容】1.通风机本体安装（开箱检查设备、附件、底座螺栓、吊装、找平、找正，垫垫、灌浆、螺栓固定、装梯子）。

2.减震台座制作安装（测位、安装、上螺栓、固定）。

3.设备支架制作安装（制作：放样、下料、调直、钻孔，焊接、成型。

安装：测位、上螺栓、固定、打洞、埋支架）。

4.软管接口制作安装（制作：下料、缝合、制作铁圈、压铁圈、上法兰、铆铆钉、翻边。

安装：填法兰垫料、上螺栓）。

5.支架、台座的除锈、刷油。

【相关项目的工程量计算规则】1.设备支架依据图示尺寸按重量计算，以千克为计量单位。

2.软管(帆布接口)制作安装按图示尺寸以平方米为计量单位。

3.离心式通风机减震台座安装依据风机不同型号，按设计图示数量计算，以座为计量单位。

【附注】1.通风机未计价，消耗量为1台/台；减震器未计价，#4~#10消耗量为4个/座，#12消耗量为6个/座，#16~#20消耗量为4个/座。

2.通风机安装基价子目中包括电动机安装，其安装形式包括A、B、C或D型，也适用不锈钢和塑料风机安装。

3.手摇（脚踏）电动两用风机安装，其支架按设备配套考虑，若自行制作，应按设备支架项目另行计算。

4.除锈项目见C.9.51 除锈工程。

5.刷油项目见C.9.52 刷油工程。

3、030901003 除尘设备【工作内容】1.除尘设备本体安装（开箱检查设备、附件、底座螺栓、吊装、找平、找正，垫垫、灌浆、螺栓固定、装梯子）。

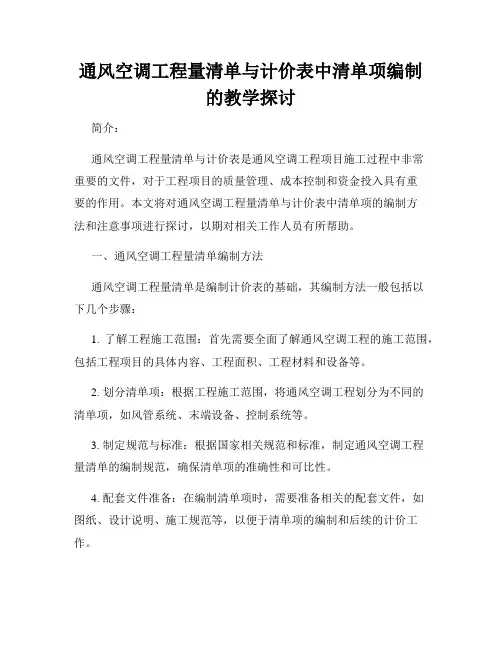

通风空调工程量清单与计价表中清单项编制的教学探讨简介：通风空调工程量清单与计价表是通风空调工程项目施工过程中非常重要的文件，对于工程项目的质量管理、成本控制和资金投入具有重要的作用。

本文将对通风空调工程量清单与计价表中清单项的编制方法和注意事项进行探讨，以期对相关工作人员有所帮助。

一、通风空调工程量清单编制方法通风空调工程量清单是编制计价表的基础，其编制方法一般包括以下几个步骤：1. 了解工程施工范围：首先需要全面了解通风空调工程的施工范围，包括工程项目的具体内容、工程面积、工程材料和设备等。

2. 划分清单项：根据工程施工范围，将通风空调工程划分为不同的清单项，如风管系统、末端设备、控制系统等。

3. 制定规范与标准：根据国家相关规范和标准，制定通风空调工程量清单的编制规范，确保清单项的准确性和可比性。

4. 配套文件准备：在编制清单项时，需要准备相关的配套文件，如图纸、设计说明、施工规范等，以便于清单项的编制和后续的计价工作。

5. 统计计算：根据配套文件和工程施工范围，对每个清单项进行统计计算，包括数量、尺寸、材料规格等。

6. 清单项描述：对每个清单项进行详细描述，包括具体的工作内容、所需材料和设备等，确保清单项的准确性和完整性。

二、通风空调计价表编制方法在通风空调工程量清单编制完成后，根据具体的工程要求和市场行情，可以进行计价表的编制。

通风空调计价表一般包括以下几个步骤：1. 定义计价单位：对每个清单项的计价单位进行定义，如单位面积、单位长度、个数等。

2. 确定工程量：根据清单项中的数量和规格，计算每个清单项的工程量。

3. 分析市场行情：了解市场上相关材料和设备的价格，结合工程施工范围，对每个清单项进行估价。

4. 计算总价：根据每个清单项的工程量和价格，计算出每个清单项的总价，然后对所有清单项的总价进行累加，得出整个通风空调工程的总价。

5. 编制报价单：根据计价表的结果，编制通风空调工程的报价单，包括每个清单项的详细价格和工程总价等。

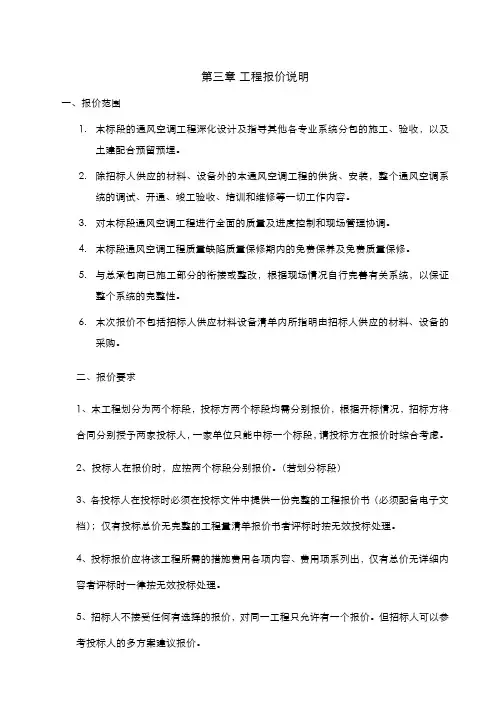

第三章工程报价说明一、报价范围1.本标段的通风空调工程深化设计及指导其他各专业系统分包的施工、验收，以及土建配合预留预埋。

2.除招标人供应的材料、设备外的本通风空调工程的供货、安装，整个通风空调系统的调试、开通、竣工验收、培训和维修等一切工作内容。

3.对本标段通风空调工程进行全面的质量及进度控制和现场管理协调。

4.本标段通风空调工程质量缺陷质量保修期内的免费保养及免费质量保修。

5.与总承包商已施工部分的衔接或整改，根据现场情况自行完善有关系统，以保证整个系统的完整性。

6.本次报价不包括招标人供应材料设备清单内所指明由招标人供应的材料、设备的采购。

二、报价要求1、本工程划分为两个标段，投标方两个标段均需分别报价，根据开标情况，招标方将合同分别授予两家投标人，一家单位只能中标一个标段，请投标方在报价时综合考虑。

2、投标人在报价时，应按两个标段分别报价。

（若划分标段）3、各投标人在投标时必须在投标文件中提供一份完整的工程报价书（必须配备电子文档）；仅有投标总价无完整的工程量清单报价书者评标时按无效投标处理。

4、投标报价应将该工程所需的措施费用各项内容、费用项系列出，仅有总价无详细内容者评标时一律按无效投标处理。

5、招标人不接受任何有选择的报价，对同一工程只允许有一个报价。

但招标人可以参考投标人的多方案建议报价。

6、经过招标人询标，本着公平、公正原则，若在没有招标人修改相关技术文件及资料的情况下投标人修改的最终报价和最初报价差异过大，招标人可能不接受投标人的投标。

四、报价方式及其他说明1.计量计价依据：本招标工程采用工程量清单计价方式，数量由招标人暂定。

1）所有的调试费用均包含在措施费中。

2）业主供应的材料设备不进入此次报价，但业主供应的设备的采购保管费用应包含在相应清单报价中。

3）清单中辅材费应包含主材损耗，供应价中不包括主材损耗。

4）工程量计算规则执行《建设工程工程量清单计价规范》GB50500-2013的规定，其中《建设工程工程量清单计价规范》（GB50500-2013）和相关配套工程量计算规范（GB50854-GB50862）与本合同规定相冲突之处，需以本合同规定为准。

通风管道工程量清单的编制●一、工程量清单项目设置●通风管道制作安装按材质、管道形状、周长或者直径、板材厚度、接口形式设置，风管附件和支架按设计要求设置，除锈标准、刷油及防腐、绝热及保护层按设计要求设置，柔软风管按材质风管规格设置，保温套管按设计要求设置。

通风管道制作安装的项目设置见《计价规范》附表C.9.2。

●二、工程量清单项目名称的特征描述●（一）应描述风管的材质，如：薄钢板、镀锌薄钢板、不锈钢板、塑料板、铝板、玻璃钢风管、复合风管等。

●（二）应描述风管形状，如圆形、矩形、渐缩形等。

●（三）应描述风管板材的厚度。

●（四）应描述风管的接口形式，如：咬口、铆接、焊接等。

●（五）有保温要求的风管应描述绝热层材质、厚度及绝热层的设计要求，还应描述保护层材质和保护层材质和保护层的设计要求。

●（六）风管支架及支架的除锈标准、刷油防腐要求。

●三、清单项目工程量计算●（一）清单项目按设计图示以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占的面积。

●（二）风管长度以设计图示中心线为准（主管与支管以其中心线交叉点划分）包括弯头、三通、变径管、天圆地方等管件的长度，但不包括部件所占的长度。

●（三）风管展开面积不包括风管、管口重叠部分面积。

●（四）渐缩管：圆形风管按平均直径，矩形风管按平均周长。

●（六）柔软性风管按设计图示中心线长度计算，包括弯头、三通、变径管、天圆地方等管件的长度，但不包括部件所占的长度，以“M”计算。

●（七）风管直接、管件展开面积的计算公式：通风管道工程量清单的计价●工程量清单项目计价●套用定额时，除了弄清该部分的章说明之外，还应注意以下问题●（一）风管制作安装根据规范要求增加吊托支架、法兰、加固框等型钢的刷油防腐工作内容，实际应用时不在套用钢结构的刷油防腐。

●（二）柔软性风管安装增加支、吊架，增加其他机械费作为小型机械。

●（三）帆布接头改为未计价材料。

●（四）通风管道的定额中制作与安装是不分开的，如果只安装成品，应按第九册《通风空调工程》的说明中”制作安装●划分表“划分人工、附材、机械费用。

「算量知识」通风空调工程工程量清单计算规通风空调工程工程量清单计算规则，下面是小蚂蚁算量工厂总结的计算规则，希望能帮到大家。

通风空调工程清单项目的设置一、通风空调工程清单项目通风空调工程清单项目包括项目编码、项目名称、项目特征、计量单位和工程量数量。

项目特征是对项目的具体描述，是设置具体清单项目的依据。

计量单位，采用基本单位(计价办法附录中规定的计量单位)。

工程数量，按设计图纸和计价办法附录中规定的工程量计算规则计算。

二、清单项目设置的原则和工程量计算规则1.空气加热器(冷却器)、通风机、除尘设备、空调器、风机盘管，应区分规格，质量，支架材质、规格，除锈、刷油设计要求列项。

按设计图示数量以以'台'计算，其中分段组装式空调器按设计图纸所示质量以'kg'为计量单位。

工程内容包括安装，减震台座制作、安装，设备支架制作、安装，软管接口制作、安装，支架台座除锈、刷油。

2.密闭门制作安装应区分型号，特征(带视孔或不带视孔)，支架材质、规格，除锈、刷油设计的要求按设计图示数量以'个'计算。

工程内容包括制作、安装、除锈、刷油。

3.挡水板制作安装，应区分材质及除锈、刷油要求列项，按设计图示数量以'm2'计算。

工程内容包括制作、安装、除锈、刷油。

4.滤水器、溢水盘、金属壳体制作安装，应区分特征、用途，除锈刷油要求列项，按设计图示质量以'kg'计算。

工程内容包括制作安装、除锈、刷油。

5.过滤器，应区分型号、过滤功效、除锈刷油要求列项。

按设计图示数量以'台'计算。

工程内容包括安装、框架制作安装，除锈、刷油。

6.净化工作台、风淋室、洁净室，应区分类型或质量列项。

按设计图示数量以'台'计算。

工程内容为安装。

7.碳钢通风管道制作安装、净化通风管制作安装、不锈钢板风管制作安装、铝板通风管道制作安装、塑料通风管道制作安装，应区分材质、形状、周长或直径、板材厚度、接口形式、风管附件、支架设计要求，除锈、刷油、防腐、绝热及保护层设计要求列项。
