最全通风空调工程量计算和清单编制

通风空调工程工程量清单项目及工程量计算规则一、通风设备安装及部件制作安装（项目编码：030901）1、空气加热器、冷却器、除尘设备（项目编码：030901001、003）工程内容包括：安装；减震台座制作安装；设备支架制作、安装；支架台座除锈、刷油。

应根据项目特征（规格、质量；支架材质、规格；除锈、刷油设计要求）以“台”为计量单位，工程量按设计图示数量计算。

2、通风机（项目编码：030901002）工程内容包括：安装；设备支架制作、安装；支架除锈、刷油。

应根据项目特征（规格、质量；支架材质、规格；除锈、刷油设计要求）以“台”为计量单位，工程量按设计图示数量计算。

3、空调器（项目编码：030901004）工程内容包括：安装；软管接口制作、安装。

应根据项目特征（形式、质量、安装位置）以“台”为计量单位，工程量按设计图示数量计算。

分段组装式以“kg”为计量单位，按设计图示质量计算。

4、风机盘管（项目编码：030901005）工程内容包括：安装；软管接口制作、安装。

设备支架制作、安装；支架除锈、刷油。

应根据项目特征（形式、安装位置；支架材质、规格；除锈、刷油设计要求）以“台”为计量单位，工程量按设计图示数量计算。

5、密闭门制作安装（项目编码：030901006）工程内容包括：制作、安装；除锈、刷油。

应根据项目特征（材质；除锈、刷油设计要求）以“㎡”为计量单位，工程量按设计图示数量计算。

6、挡水板制作安装（项目编码：030901007）工程内容包括：制作、安装；除锈、刷油。

应根据项目特征（材质；除锈、刷油设计要求）以“㎡”为计量单位，工程量按设计图示数量计算。

7、滤水器、溢水盘制作安装；金属壳体制作安装（项目编码：030901008~009）工程内容包括：制作、安装；除锈、刷油。

应根据项目特征（特征；用途；除锈、刷油设计要求）以“kg”为计量单位，工程量按设计图示质量计算。

8、过滤器（项目编码：030901010）工程内容包括：安装；支架制作、安装；除锈、刷油。

通风、空调工程计算规则第六册总说明一、第六册《通风、空调工程》（以下简称本定额），包括薄钢板通风管道及附件、调节阀、风口、风帽和罩类、消声装置、设备及支架、玻璃钢通风管道、复合型通风管道、地下人防通风、刷漆保温等共二十章。

二、本定额中未包括过跨风管落地支架的制作安装，若设计要求，执行第六章设备支架制作安装相应子目。

三、本定额中的操作高度（指操作物高度距楼地面的距离），均按6m 以下编制的，如超过6m 时，其超过部分的人工工日乘以系数1.15。

四、本定额的工效是按建筑物檐高25m 以下编制的，超过25m 的高层建筑物，按下表计算高层建筑超高费（以人工费作为基数）。

五、下列项目按系数分别计取：1.系统调试费按单位工程人工费的14％计取，其中人工费占70％。

2.脚手架使用费按单位工程人工费的5％计取，其中人工费占20％。

第一章：薄钢板通风管道及附件说明及工程量计算规则一、说明（一）本章说明包括：钢板通风管道、静压箱、薄钢板通风管道附件的制作与安装、通风管道检测及运输和软管接头制作与安装等7 节共144个子目。

（二）风管咬口制作，定额中综合考虑了各种咬口形式，不分单、双咬口及按扣式咬口等，均执行相应定额子目。

对于弧形风管制作、安装，执行相应风管子目，其人工工日和材料用量乘以系数1.12。

（三）整个通风系统设计采用渐缩管均匀送风时，按平均直径（或大边长）执行相应定额子目，其人工工日乘以系数2.5。

（四）风管安装子目中所列的法兰垫料，是按橡胶板编制的，若与设计要求不同时可以换算，其它不变。

使用泡沫塑料时，每千克橡胶板换算为泡沫塑料0.125kg；使用闭孔乳胶海绵时，每千克橡胶板换算为闭孔乳胶海绵0.5kg；使用8501密封胶条时，每千克橡胶板换算为8501 密封胶条5.13m。

（五）弯头导流叶片制作安装，定额是按单叶片编制的，如采用香蕉形双叶片，其人工工日和材料用量乘以系数2.5。

（六）普通钢板风管安装（焊接），定额中不包括探伤费用。

第九章通风空调工程工程量清单设置与计价【例6】某工业厂房通风空调工程,用δ=1.2米米镀锌钢板制作、安装φ=1200米米的通风管25米(直管),弯头4个,三通2个,防火阀1个,长度均为1米;风管采用咬口连接;超细玻璃棉保温δ=80米米,外缠塑料布一道,玻璃丝布二道,刷调和漆二道,请计算工程量与含量并编制分部分项工程量清单.【解】一、编制分部分项工程量清单根据通风管道制作、安装(030902)确定项目编码：0001项目名称：碳钢通风管道制作、安装1、材质：镀锌钢板2、形状、规格：圆形φ=1200米米3、板材厚度：δ=1.2米米4、接口形式：咬口连接计量单位：㎡工程数量：πDL=3.14×1.2×(25+6)㎡=116.81㎡注：风管长度应包括弯头、三通等管件长度,但不包括阀门消音器等部件长度将上述内容填入“分部分项工程量清单”见表9—14：表9-14 分部分项工程量清单工程名称：某工业厂房通风空调工程第1页共1页1.根据现行的计算规则计算工程量(1)风管制作、安装116.81㎡(2)风管保温根据V=π(D+1.033δ)×1.033δ×L=3.14×(1.2+1.003×0.08) ×1.033×0.08×(25+6) 米³=10.32米³(3)防潮层根据S=π(D+2.1δ+0.0082)×L=3.14×(1.2+2.1×0.08+0.0082)×(25+6)㎡=133.96㎡(4)保护层根据S=π(D+2.1δ+0.0082)×L×2㎡=267.92㎡(5)保护层刷油133.96㎡2.计算含量(1)风管制作安装1㎡(2)风管保温10.32÷116.81㎡=0.088㎡(3)防潮层133.96÷116.81㎡=1.147㎡(4)保护层267.92÷116.81㎡=2.294㎡(5)保护层刷油133.96÷116.81㎡=1.147㎡【例7】某酒店4层空调扩建工程须增装矩形风管(1200米米×400米米)共45米,单层百叶风口的制作、安装(T202-2,550×375)共30个.请对各工程项目计算其工程量.【解】工程量的计算(1)通风管道的制作与安装(1.2+0.4)×2×45㎡=144㎡=14.4(10㎡)(2)单层百叶风口的制作查标准部件重量表克制,T202-2风口(550米米×375米米),每个重3.59㎏,30个共重107.70㎏=1.08(100㎏)(3)单层、百叶风口安装工程量为30个.【例8】图9—1为某办公楼空调管道平面图.风管为δ=1.5米米的镀锌钢板(咬口).试计算办公楼水平管道送风干管和支管的安装工程量.【解】(1)风管制作安装从图9—1可知,计算管道是一条均匀送风管道,其截面是均匀减小的.计算工程量(分管道)有关数据见表9—15.米米、小头直径D=220米米、管长100米,请计算制作安装直接工程费.【解】首先要求求出平均直径,即(780+220)÷2=500米米求工程量：工程量=πL(R+r)÷2=3.14×100×0.5㎡=157㎡=15.7(10㎡)查定额基价：直径为500米米的δ=2米米薄钢板圆形风管定额基价为1225.87元(C9—87),其中人工费为626.15元.套定额,计算制作安装直接费：制作安装直接工程费一般情况下等于基价与工程量的乘积.但该系统是圆形渐缩风管,按定额规定,其人工费应乘以系数2.5.所以安装直接费为：[﹙1225.87－626.15+626.15×2.5﹚×15.7]元=33992.00元.【例10】某工程制作镀锌薄钢板(δ=1.2米米)空气幕风管,风管平均周长为1200米米,风管工程量为300㎡,试计算空气幕风管制作安装费、人工费.【解】因题中风管为空气幕风管,应套用相应矩形风管子目,其人工应乘以系数3.风管制作安装费：根据题意,应套用(C9—80)子目,并对该子目进行换算：C9—80(H)=定额基价－人工费+3×人工费=(800.02－380.62﹢3×380.62)元=1561.26(元∕10㎡)风管制作安装费=30(10㎡)×1561.26(元∕10㎡)=46837.80元.人工费=30×380.62×3=34255.80元【例11】某通风工程安装D=600薄钢板风管100米(δ=2米米焊接).风管由甲方供应,乙方安装风管,应收多少直接安装费？【解】(1)查定额知定额基价为973.37元,其中人工费460.73元,材料费235.77元,机械费276.87元(定额编号C9-88).(2)从定额知,风管制作、安装费用划分比例为：人工安装费占40%,材料费占5%,机械费占5%.(3)求风管工程量：πDL÷10=3.14×0.6×100㎡÷10=18.84(10㎡).(4)求定额直接安装费：(460.73×40%+235.77×5%+276.87×5%)×18.84元=209.92×18.84元=3954.97元.【例13】镀锌薄钢板圆形风管φ600,δ=1米米,长度10米.试计算工程量.【解】(1)风管展开面积.F=π×D×L=3.14×0.6×10㎡=18.84㎡【例14】某工程人防地下室滤毒间600米米×400米米薄钢板矩形风管,设计要求风管厚度δ=3米米,风管采用焊接,长度 2.8米.试计算工程量.【解】(1)风管展开面积.F=(A+B)×2×L=(0.6+0.4)×2×2.8㎡=5.6㎡【例15】部件手动密闭式对开多叶调节阀制作安装,规格630米米×320米米,T308-1,8只,试计算工程量,套用定额.【解】(1)调节阀制作查本册定额附录二“国际通风部件标准重量表”,T308-1规格,630米米×320米米,14.70㎏/个,总重量117.6㎏.套用定额C9-219,对开多叶调节阀制作(30㎏以下),计量单位：100㎏基价：6057.04元制作费：6057.04×1.176元=7123.08元(2)调节阀安装套用定额C9-214,对开多叶调节阀安装(周长2800米米以内),计量单位：个. 基价：30.41元安装费：30.41×8元=243.28元注意：如为成品购买的调节阀,则不发生制作过程(费用),执行调节阀安装定额,调节阀本身价值(作为未计价主材)另计.【例16】部件双层百叶风口制作安装,规格330米米×240米米,T202-2,10只,计算工程量,套用定额.【解】(1)风口制作套用定额C9-271.查《全国统一安装工程预算定额》附录二“国标通风部件标准重量表”,T202-2,规格330米米×240米米,3.48㎏/个,总重量34.8㎏.双层百叶风口制作(5㎏以下),计量单位：100㎏,工程量：0.348/100㎏.(2)风口安装套用定额C9-309.百叶风口安装(周长1280米米以内)计量单位：个,工程量：10个.注意：如为成品购买的风口,则不发生制作过程(费用),执行风口安装定额,其本身价值(作为未计价主材)另计.【例18】矩形薄钢板风管,展开面积60㎡,设计要求风管外壁刷耐酸漆各二遍,计算工程量,套用定额. 【解】(1)计算工程量风管刷油工程量=风管展开面积合计=60㎡=6(10㎡)(2)套用定额C14—109~110(刷二遍),计量单位：10㎡【例19】有400米米×200米米送风管,长8米,设计要求采用δ=40米米自熄性聚苯乙烯泡沫塑料板保温,计算工程量,套用定额.【解】(1)计算工程量：δ=40米米.风管保温工程量=[﹙0.4+0.2﹚×2×8×0.04＋0.04²×4×8]米³=0.44米³(2)套用定额C14—1265,计量单位：米³.自熄性聚苯乙烯泡沫塑料板为未计价主材,定额含量1.200米³,假定800元∕米³,则主材单位价值(元)=1.200×800=960(元∕米³)主材价值(元)=960×0.44元=422.4元【例22】某通风空调工程,有100米直径为600米米的薄钢板圆形风管(δ=2米米焊接),安装高度为6.5米.该风管要求内外表面刷带锈底漆一遍,请计算该项工程应计取多少超高增加费？【解】计算过程如下：(1)计算工程量πDL=3.14×0.6×100㎡=188.4㎡=18.84(10㎡)(2)套定额.查定额C9—96风管制作安装基价为1111.33元,其中人工费为539.89元,材料费304.51元,机械费266.93元;风管刷油安装基价为19.40元,其中人工费为11.00元,材料费8.40元,机械费为0元(定额编号C14—55).(3)计算超高增加费.超高增加费=制作安装人工费×15%+刷油人工费+刷油机械费)×30%=(18.84×539.89×15%+18.84×11.00×1.1×30%)元=1594.12元式中,系数1.1是风管内外表面刷油的系数.【例24】×办公楼空调风管路工程施工图工程量计算.㈠工程概况⑴本例题为×市区×办公楼(部分房间)空调风管路工程预算,空调风管路平面图见图9-6.⑵本工程风管采用镀锌铁皮,咬口连接.其中：矩形风管200米米×120米米,镀锌铁皮δ=0.50米米.矩形风管320米米×250米米,镀锌铁皮δ=0.75米米.矩形风管630米米×250米米、1000米米×200米米、1000米米×250米米,镀锌铁皮δ=1.00米米.⑶图中密闭对开多叶调节阀、风量调节阀、铝合金百叶送风口、铝合金百叶回风口、阻抗复合消声器均按成品考虑.⑷风机盘管采用卧式暗装(吊顶式),主风管(1000米米×250米米)上均设温度测定孔和风量测定孔各1个.表9-20 工程量计算书【例25】×办公楼空调水管路施工图工程量计算.㈠工程概况⑴本工程空调水管路平面图和大样图分别见图9-7、图9-8..空调水管路系统图见图9-9,风机盘管水管路安装图可见图9-10.图中标高以米计,其余以米米计.空调供水、回水及凝结水管均采用镀锌钢管,丝扣连接.⑵阀门采用铜球阀.穿墙均加一般钢套管.进出风机盘管供、回水支管均装金属软管(丝接)各一个,凝结水管与风机盘管连接需装橡胶软管(丝接)一个.⑶管道安装完毕后要求试压,空调系统试验压力为1.3米Pa,凝结水管做灌水试验.图9-8 办公楼部分房间空调水管路平面图图9-9 办公楼部分房间空调水管路系统图图9-10 风机盘管水管路安装图示1-风机盘管;2-金属软管;3-橡胶软管;4-过滤器;5-丝扣铜球阀;6-铸钢法兰蝶阀;7-法兰闸阀表9-22 工程量计算书工程名称：×办公楼部分房间空调水管路。

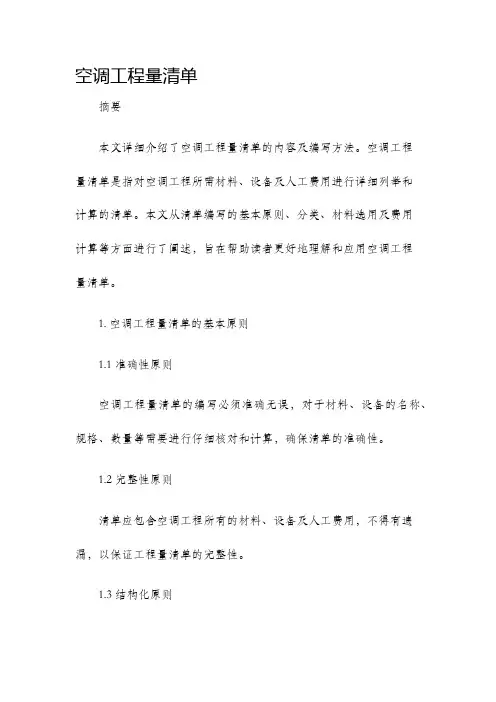

空调工程量清单摘要本文详细介绍了空调工程量清单的内容及编写方法。

空调工程量清单是指对空调工程所需材料、设备及人工费用进行详细列举和计算的清单。

本文从清单编写的基本原则、分类、材料选用及费用计算等方面进行了阐述，旨在帮助读者更好地理解和应用空调工程量清单。

1. 空调工程量清单的基本原则1.1 准确性原则空调工程量清单的编写必须准确无误，对于材料、设备的名称、规格、数量等需要进行仔细核对和计算，确保清单的准确性。

1.2 完整性原则清单应包含空调工程所有的材料、设备及人工费用，不得有遗漏，以保证工程量清单的完整性。

1.3 结构化原则清单应按照一定的结构进行编写，使得清单的内容清晰易读，并便于阅读者查找和理解。

2. 空调工程量清单的分类2.1 材料清单材料清单是指对空调工程所需的各种材料进行列举，包括空调主机、室内机、管道、阀门、支架等。

在编写材料清单时，需要注明材料的名称、规格、数量、单位和单价等详细信息。

2.2 设备清单设备清单是指对空调工程所需的各种设备进行列举，包括冷凝器、蒸发器、压缩机、风机等。

在编写设备清单时，需要注明设备的名称、型号、数量、单位和单价等详细信息。

2.3 人工费清单人工费清单是指对空调工程所需的人工费用进行列举，包括安装、调试、维护等方面的人工费用。

在编写人工费清单时，需要详细列出各项人工费用及其计算方法。

3. 空调工程量清单的材料选用在编写空调工程量清单时，需要根据项目要求和实际情况进行材料的选用。

3.1 材料的质量和性能选用的材料必须符合国家和行业相关标准，具有良好的质量和性能，以保证空调工程的安全和可靠性。

3.2 材料的价格材料的价格是影响清单编写的重要因素之一，应根据预算和实际情况选择合适的材料，避免过高或过低造成资源浪费或工程质量问题。

3.3 材料的供应商选择选择可靠的材料供应商是保证材料质量和供货能力的关键，应根据供应商的信誉和实力进行选择。

4. 空调工程量清单的费用计算空调工程量清单的费用计算是保证清单准确性和完整性的重要步骤。

通风及空调设备-工程量计算规则2007年04月01日星期日 21:38工程量计算规则一、工程量清单项目的工程量计算规则1.通风及空调设备及部件制作安装(1)空气加热器(冷却器)除尘设备安装依据不同的规格、重量，按设计图示数量计算，以台为计量单位。

(2)通风机安装依据不同的形式、规格，按设计图示数量计算，以台为计量单位。

(3)空调器安装依据不同形式、重量、安装位置，按设计图示数量计算，以台为计量单位；其中分段组装式空调器按设计图示所示重量以千克为计量单位。

(4)风机盘管安装依据不同形式、安装位置，按设计图示数量计算，以台为计量单位。

(5)密闭门制作安装依据不同型号、特征(带视孔或不带视孔)，按设计图示数量计算，以个为计量单位。

(6)挡水板制作安装依据不同材质，按设计图示按空调器断面面积计算，以平方米为计量单位。

(7)金属空调器壳体、滤水器、溢水盘制作安装依据不同特征、用途，按设计图示数量计算，以千克为计量单位。

(8)过滤器安装依据不同型号、过滤功效，按设计图示数量计算，以台为计量单位。

(9)净化工作台安装依据不同类型，按设计图示数量计算，以台为计量单位。

(10)风淋室、洁净室安装依据不同重量，按设计图示数量计算，以台为计量单位。

(11)设备支架依据图示尺寸按重量计算，以千克为计量单位。

2.通风管道制作安装(1)各种通风管道制作安装依据材质、形状、周长或直径、板材厚度、接口形式，按设计图示以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积；风管长度一律以设计图示中心线长度为准(主管与支管以其中心线交点划分)。

包括弯头、三通、变径管、天圆地方等管件的长度。

风管展开面积不包括风管、管口重叠部分面积。

直径和周长按图注尺寸为准展开。

整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径、矩形风管按平均周长计算，以平方米为计量单位。

(2)柔性软风管安装依据材质、规格和有无保温套管按设计图示中心线长度计算。
