通风空调工程计量和计价方式

第九章通风空调工程工程量清单设置与计价【例6】某工业厂房通风空调工程,用δ=1.2米米镀锌钢板制作、安装φ=1200米米的通风管25米(直管),弯头4个,三通2个,防火阀1个,长度均为1米;风管采用咬口连接;超细玻璃棉保温δ=80米米,外缠塑料布一道,玻璃丝布二道,刷调和漆二道,请计算工程量与含量并编制分部分项工程量清单.【解】一、编制分部分项工程量清单根据通风管道制作、安装(030902)确定项目编码：0001项目名称：碳钢通风管道制作、安装1、材质：镀锌钢板2、形状、规格：圆形φ=1200米米3、板材厚度：δ=1.2米米4、接口形式：咬口连接计量单位：㎡工程数量：πDL=3.14×1.2×(25+6)㎡=116.81㎡注：风管长度应包括弯头、三通等管件长度,但不包括阀门消音器等部件长度将上述内容填入“分部分项工程量清单”见表9—14：表9-14 分部分项工程量清单工程名称：某工业厂房通风空调工程第1页共1页1.根据现行的计算规则计算工程量(1)风管制作、安装116.81㎡(2)风管保温根据V=π(D+1.033δ)×1.033δ×L=3.14×(1.2+1.003×0.08) ×1.033×0.08×(25+6) 米³=10.32米³(3)防潮层根据S=π(D+2.1δ+0.0082)×L=3.14×(1.2+2.1×0.08+0.0082)×(25+6)㎡=133.96㎡(4)保护层根据S=π(D+2.1δ+0.0082)×L×2㎡=267.92㎡(5)保护层刷油133.96㎡2.计算含量(1)风管制作安装1㎡(2)风管保温10.32÷116.81㎡=0.088㎡(3)防潮层133.96÷116.81㎡=1.147㎡(4)保护层267.92÷116.81㎡=2.294㎡(5)保护层刷油133.96÷116.81㎡=1.147㎡【例7】某酒店4层空调扩建工程须增装矩形风管(1200米米×400米米)共45米,单层百叶风口的制作、安装(T202-2,550×375)共30个.请对各工程项目计算其工程量.【解】工程量的计算(1)通风管道的制作与安装(1.2+0.4)×2×45㎡=144㎡=14.4(10㎡)(2)单层百叶风口的制作查标准部件重量表克制,T202-2风口(550米米×375米米),每个重3.59㎏,30个共重107.70㎏=1.08(100㎏)(3)单层、百叶风口安装工程量为30个.【例8】图9—1为某办公楼空调管道平面图.风管为δ=1.5米米的镀锌钢板(咬口).试计算办公楼水平管道送风干管和支管的安装工程量.【解】(1)风管制作安装从图9—1可知,计算管道是一条均匀送风管道,其截面是均匀减小的.计算工程量(分管道)有关数据见表9—15.米米、小头直径D=220米米、管长100米,请计算制作安装直接工程费.【解】首先要求求出平均直径,即(780+220)÷2=500米米求工程量：工程量=πL(R+r)÷2=3.14×100×0.5㎡=157㎡=15.7(10㎡)查定额基价：直径为500米米的δ=2米米薄钢板圆形风管定额基价为1225.87元(C9—87),其中人工费为626.15元.套定额,计算制作安装直接费：制作安装直接工程费一般情况下等于基价与工程量的乘积.但该系统是圆形渐缩风管,按定额规定,其人工费应乘以系数2.5.所以安装直接费为：[﹙1225.87－626.15+626.15×2.5﹚×15.7]元=33992.00元.【例10】某工程制作镀锌薄钢板(δ=1.2米米)空气幕风管,风管平均周长为1200米米,风管工程量为300㎡,试计算空气幕风管制作安装费、人工费.【解】因题中风管为空气幕风管,应套用相应矩形风管子目,其人工应乘以系数3.风管制作安装费：根据题意,应套用(C9—80)子目,并对该子目进行换算：C9—80(H)=定额基价－人工费+3×人工费=(800.02－380.62﹢3×380.62)元=1561.26(元∕10㎡)风管制作安装费=30(10㎡)×1561.26(元∕10㎡)=46837.80元.人工费=30×380.62×3=34255.80元【例11】某通风工程安装D=600薄钢板风管100米(δ=2米米焊接).风管由甲方供应,乙方安装风管,应收多少直接安装费？【解】(1)查定额知定额基价为973.37元,其中人工费460.73元,材料费235.77元,机械费276.87元(定额编号C9-88).(2)从定额知,风管制作、安装费用划分比例为：人工安装费占40%,材料费占5%,机械费占5%.(3)求风管工程量：πDL÷10=3.14×0.6×100㎡÷10=18.84(10㎡).(4)求定额直接安装费：(460.73×40%+235.77×5%+276.87×5%)×18.84元=209.92×18.84元=3954.97元.【例13】镀锌薄钢板圆形风管φ600,δ=1米米,长度10米.试计算工程量.【解】(1)风管展开面积.F=π×D×L=3.14×0.6×10㎡=18.84㎡【例14】某工程人防地下室滤毒间600米米×400米米薄钢板矩形风管,设计要求风管厚度δ=3米米,风管采用焊接,长度 2.8米.试计算工程量.【解】(1)风管展开面积.F=(A+B)×2×L=(0.6+0.4)×2×2.8㎡=5.6㎡【例15】部件手动密闭式对开多叶调节阀制作安装,规格630米米×320米米,T308-1,8只,试计算工程量,套用定额.【解】(1)调节阀制作查本册定额附录二“国际通风部件标准重量表”,T308-1规格,630米米×320米米,14.70㎏/个,总重量117.6㎏.套用定额C9-219,对开多叶调节阀制作(30㎏以下),计量单位：100㎏基价：6057.04元制作费：6057.04×1.176元=7123.08元(2)调节阀安装套用定额C9-214,对开多叶调节阀安装(周长2800米米以内),计量单位：个. 基价：30.41元安装费：30.41×8元=243.28元注意：如为成品购买的调节阀,则不发生制作过程(费用),执行调节阀安装定额,调节阀本身价值(作为未计价主材)另计.【例16】部件双层百叶风口制作安装,规格330米米×240米米,T202-2,10只,计算工程量,套用定额.【解】(1)风口制作套用定额C9-271.查《全国统一安装工程预算定额》附录二“国标通风部件标准重量表”,T202-2,规格330米米×240米米,3.48㎏/个,总重量34.8㎏.双层百叶风口制作(5㎏以下),计量单位：100㎏,工程量：0.348/100㎏.(2)风口安装套用定额C9-309.百叶风口安装(周长1280米米以内)计量单位：个,工程量：10个.注意：如为成品购买的风口,则不发生制作过程(费用),执行风口安装定额,其本身价值(作为未计价主材)另计.【例18】矩形薄钢板风管,展开面积60㎡,设计要求风管外壁刷耐酸漆各二遍,计算工程量,套用定额. 【解】(1)计算工程量风管刷油工程量=风管展开面积合计=60㎡=6(10㎡)(2)套用定额C14—109~110(刷二遍),计量单位：10㎡【例19】有400米米×200米米送风管,长8米,设计要求采用δ=40米米自熄性聚苯乙烯泡沫塑料板保温,计算工程量,套用定额.【解】(1)计算工程量：δ=40米米.风管保温工程量=[﹙0.4+0.2﹚×2×8×0.04＋0.04²×4×8]米³=0.44米³(2)套用定额C14—1265,计量单位：米³.自熄性聚苯乙烯泡沫塑料板为未计价主材,定额含量1.200米³,假定800元∕米³,则主材单位价值(元)=1.200×800=960(元∕米³)主材价值(元)=960×0.44元=422.4元【例22】某通风空调工程,有100米直径为600米米的薄钢板圆形风管(δ=2米米焊接),安装高度为6.5米.该风管要求内外表面刷带锈底漆一遍,请计算该项工程应计取多少超高增加费？【解】计算过程如下：(1)计算工程量πDL=3.14×0.6×100㎡=188.4㎡=18.84(10㎡)(2)套定额.查定额C9—96风管制作安装基价为1111.33元,其中人工费为539.89元,材料费304.51元,机械费266.93元;风管刷油安装基价为19.40元,其中人工费为11.00元,材料费8.40元,机械费为0元(定额编号C14—55).(3)计算超高增加费.超高增加费=制作安装人工费×15%+刷油人工费+刷油机械费)×30%=(18.84×539.89×15%+18.84×11.00×1.1×30%)元=1594.12元式中,系数1.1是风管内外表面刷油的系数.【例24】×办公楼空调风管路工程施工图工程量计算.㈠工程概况⑴本例题为×市区×办公楼(部分房间)空调风管路工程预算,空调风管路平面图见图9-6.⑵本工程风管采用镀锌铁皮,咬口连接.其中：矩形风管200米米×120米米,镀锌铁皮δ=0.50米米.矩形风管320米米×250米米,镀锌铁皮δ=0.75米米.矩形风管630米米×250米米、1000米米×200米米、1000米米×250米米,镀锌铁皮δ=1.00米米.⑶图中密闭对开多叶调节阀、风量调节阀、铝合金百叶送风口、铝合金百叶回风口、阻抗复合消声器均按成品考虑.⑷风机盘管采用卧式暗装(吊顶式),主风管(1000米米×250米米)上均设温度测定孔和风量测定孔各1个.表9-20 工程量计算书【例25】×办公楼空调水管路施工图工程量计算.㈠工程概况⑴本工程空调水管路平面图和大样图分别见图9-7、图9-8..空调水管路系统图见图9-9,风机盘管水管路安装图可见图9-10.图中标高以米计,其余以米米计.空调供水、回水及凝结水管均采用镀锌钢管,丝扣连接.⑵阀门采用铜球阀.穿墙均加一般钢套管.进出风机盘管供、回水支管均装金属软管(丝接)各一个,凝结水管与风机盘管连接需装橡胶软管(丝接)一个.⑶管道安装完毕后要求试压,空调系统试验压力为1.3米Pa,凝结水管做灌水试验.图9-8 办公楼部分房间空调水管路平面图图9-9 办公楼部分房间空调水管路系统图图9-10 风机盘管水管路安装图示1-风机盘管;2-金属软管;3-橡胶软管;4-过滤器;5-丝扣铜球阀;6-铸钢法兰蝶阀;7-法兰闸阀表9-22 工程量计算书工程名称：×办公楼部分房间空调水管路。

c〕风管安装子目中所列的法兰垫料，是按橡胶板编制的，假设与设计要求不同时可以换算，其它不变。

使用泡沫塑料时，每千克橡胶板换算为泡沫塑料0.125kg；使用闭孔乳胶海绵时，每千克橡胶板换算为闭孔乳胶海绵0.5kg；使用8501密封胶条时，每千克橡胶板换算为8501密封胶条5.13m。

d〕弯头导流叶片制作安装，定额是按单叶片编制的，如采用香蕉形双叶片，其人工工日和材料用量乘以系数2.5。

e〕普通钢板风管安装〔焊接〕，定额中不包括探伤费用。

f〕净化风管工程中，不包括型钢镀锌费，如设计要求镀锌时，其费用另计。

g〕静压箱假设使用在净化通风系统中，其人工工日乘以系数1.10，材料费乘以系数1. 2。

2、调节阀〔1〕工程量计算规那么a〕调节阀、排烟风口分规格以个计算。

b〕三通调节阀按调节阀一边支风管周长，以个计算。

c〕远距离控制装置、电动执行机构以套计算。

〔2〕定额应用考前须知a〕各类保温、防爆等阀门，均执行本章节的相应子目。

b〕凡阀体本身带有电动执行机构的电动阀门，其安装均不得再套用电动执行机构安装相应子目。

c〕蝶阀、止回阀等阀门安装均执行其它调节阀安装子目。

3、风口〔1〕工程量计算规那么a〕风口分规格以个计算。

b〕散流器按所接风管直径〔或周长〕以个计算。

c〕金属网框分规格按框内面积以平方米计算。

〔2〕定额应用考前须知a〕百叶风口安装子目适用于单层百叶风口、双层百叶风口、连动百叶风口、活动百叶风口、格栅风口等。

b〕条形风口安装子目适用于条线型散流器和条缝风口安装；假设连续安装2个以上条缝风口，其安装所需增加的木带〔条〕，定额内不含，应另行计算其本身价值。

c〕风口安装所需预留的木框未计入定额内，假设实际发生，只增其材料费，其它不变。

d〕金属网框制作安装工程适用于风机出、入口不连接风管而加装的平安网框或其它部位类似情况。

4、风帽和罩类〔1〕工程量计算规那么a〕风帽分规格以个计算。

b〕风帽泛水按下口直径〔或大边长〕以平方米计算。

D.7 通风空调工程C.7.1 通风及空调设备及部件制作安装。

工程量清单项目、设置项目特征描述的内容、计量单位及工程量计算规则，应按表C.7.1的规定执行。

表C.7.1 通风及空调设备及部件制作安装（编码：030701）项目编码项目名称项目特征计量单位工程量计算规则工作内容030701001 空气加热器（冷却器）1.名称2 型号3.规格4.质量5.支架形式、材质台按设计图示数量计算1.本体安装2.设备支架制作、安装030701002 通风机1.名称2.型号3.规格4.安装形式5.材质6.软管接口材质7.支架形式、材质1.本体安装2.减振台座制作、安装3.设备支架制作、安装4.软管接口制作、安装030701003 除尘设备1.名称2.型号3.规格4.质量5.支架形式、材质1.本体安装2.设备支架制作、安装030701004 空调器1.名称2.型号3.规格4.安装形式5.质量6.软管接口材质7.支架形式、材质按设计图示数量计算1.本体安装2.软管接口制作、安装3.设备支架制作、安装030701005 风机盘管1.名称2.型号3.规格4.安装形式5.支架形式、材质按设计图示数量计算1.本体安装2.支架制作、安装·108·表C.7.1（续）项目编码项目名称项目特征计量单位工程量计算规则工作内容030701006 密闭门1.名称2.型号3.规格4.形式5.支架形式、材质个按设计图示数量计算1.本体制作2.本体安装3.支架制作、安装030701007 挡水板1.名称2.型号3.规格4.材质5.支架形式、材质个030701008 滤水器、溢水盘1.名称2.型号3.规格4.形式5.支架形式、材质个030701009 金属壳体030701010 过滤器1.名称2.型号3.规格4.类型5.框架形式、材质台1.本体安装2.框架制作、安装030701011 净化工作台1.名称2.型号3.规格4.类型本体安装030701012 风淋室1.名称2.型号3.规格4.类型5.质量030701013 洁净室·109·的规定执行。

）风管安装子目中所列的法兰垫料，是按橡胶板编制的，若与设计要求不同时可以换c；使用闭孔乳胶算，其它不变。

使用泡沫塑料时，每千克橡胶板换算为泡沫塑料0.125kg密封胶条时，每千克橡胶板；使用8501海绵时，每千克橡胶板换算为闭孔乳胶海绵0.5kg 5.13m。

换算为8501密封胶条）弯头导流叶片制作安装，定额是按单叶片编制的，如采用香蕉形双叶片，其人工工d 2.5。

日和材料用量乘以系数）普通钢板风管安装（焊接），定额中不包括探伤费用。

e f）净化风管项目中，不包括型钢镀锌费，如设计要求镀锌时，其费用另计。

1.10，材料费乘以系数1.2g）静压箱若使用在净化通风系统中，其人工工日乘以系数、调节阀2 ）工程量计算规则（1 ）调节阀、排烟风口分规格以个计算。

a ）三通调节阀按调节阀一边支风管周长，以个计算。

b ）远距离控制装置、电动执行机构以套计算。

c ）定额应用注意事项（2 ）各类保温、防爆等阀门，均执行本章节的相应子目。

a）凡阀体本身带有电动执行机构的电动阀门，其安装均不得再套用电动执行机构安装b 相应子目。

c）蝶阀、止回阀等阀门安装均执行其它调节阀安装子目。

3、风口1）工程量计算规则（a）风口分规格以个计算。

b）散流器按所接风管直径（或周长）以个计算。

）金属网框分规格按框内面积以平方米计算。

c ）定额应用注意事项（2）百叶风口安装子目适用于单层百叶风口、双层百叶风口、连动百叶风口、活动百叶a 风口、格栅风口等。

个以上条缝风若连续安装条形风口安装子目适用于条线型散流器和条缝风口安装；2b）口，其安装所需增加的木带（条），定额内不含，应另行计算其本身价值。

c）风口安装所需预留的木框未计入定额内，若实际发生，只增其材料费，其它不变。

）金属网框制作安装项目适用于风机出、入口不连接风管而加装的安全网框或其它部d 位类似情况。

、风帽和罩类4 1）工程量计算规则（）风帽分规格以个计算。

a ）风帽泛水按下口直径（或大边长）以平方米计算。

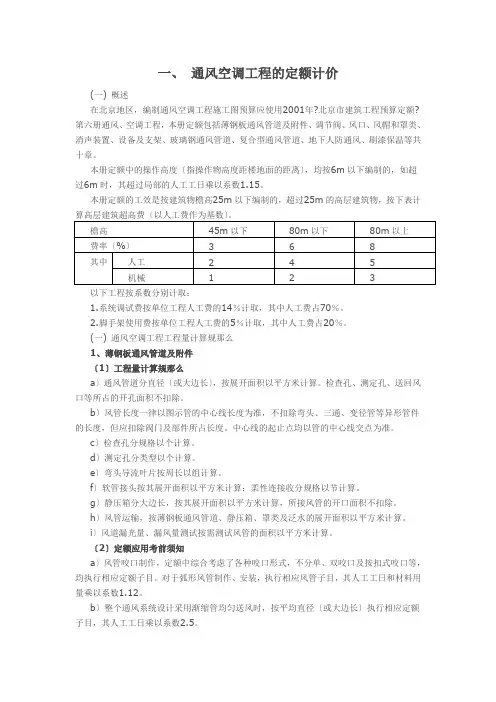

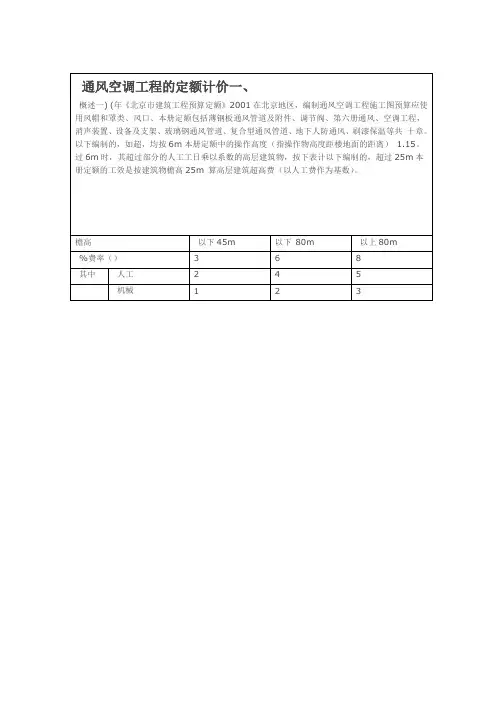

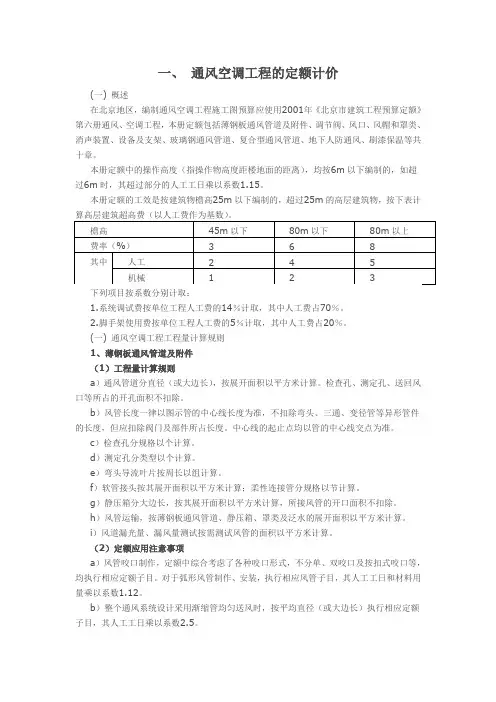

一、通风空调工程的定额计价(一) 概述在北京地区，编制通风空调工程施工图预算应使用2001年《北京市建筑工程预算定额》第六册通风、空调工程，本册定额包括薄钢板通风管道及附件、调节阀、风口、风帽和罩类、消声装置、设备及支架、玻璃钢通风管道、复合型通风管道、地下人防通风、刷漆保温等共十章。

本册定额中的操作高度（指操作物高度距楼地面的距离），均按6m以下编制的，如超过6m时，其超过部分的人工工日乘以系数1.15。

本册定额的工效是按建筑物檐高25m以下编制的，超过25m的高层建筑物，按下表计算高层建筑超高费（以人工费作为基数）。

檐高45m以下80m以下80m以上费率（%） 3 6 8其中人工 2 4 5机械 1 2 3 下列项目按系数分别计取：1.系统调试费按单位工程人工费的14％计取，其中人工费占70％。

2.脚手架使用费按单位工程人工费的5％计取，其中人工费占20％。

(一) 通风空调工程工程量计算规则1、薄钢板通风管道及附件（1）工程量计算规则a）通风管道分直径（或大边长），按展开面积以平方米计算。

检查孔、测定孔、送回风口等所占的开孔面积不扣除。

b）风管长度一律以图示管的中心线长度为准，不扣除弯头、三通、变径管等异形管件的长度，但应扣除阀门及部件所占长度。

中心线的起止点均以管的中心线交点为准。

c）检查孔分规格以个计算。

d）测定孔分类型以个计算。

e）弯头导流叶片按周长以组计算。

f）软管接头按其展开面积以平方米计算；柔性连接管分规格以节计算。

g）静压箱分大边长，按其展开面积以平方米计算，所接风管的开口面积不扣除。

h）风管运输，按薄钢板通风管道、静压箱、罩类及泛水的展开面积以平方米计算。

i）风道漏光量、漏风量测试按需测试风管的面积以平方米计算。

（2）定额应用注意事项a）风管咬口制作，定额中综合考虑了各种咬口形式，不分单、双咬口及按扣式咬口等，均执行相应定额子目。

对于弧形风管制作、安装，执行相应风管子目，其人工工日和材料用量乘以系数1.12。

第三章工程报价说明一、报价范围1.本标段的通风空调工程深化设计及指导其他各专业系统分包的施工、验收，以及土建配合预留预埋。

2.除招标人供应的材料、设备外的本通风空调工程的供货、安装，整个通风空调系统的调试、开通、竣工验收、培训和维修等一切工作内容。

3.对本标段通风空调工程进行全面的质量及进度控制和现场管理协调。

4.本标段通风空调工程质量缺陷质量保修期内的免费保养及免费质量保修。

5.与总承包商已施工部分的衔接或整改，根据现场情况自行完善有关系统，以保证整个系统的完整性。

6.本次报价不包括招标人供应材料设备清单内所指明由招标人供应的材料、设备的采购。

二、报价要求1、本工程划分为两个标段，投标方两个标段均需分别报价，根据开标情况，招标方将合同分别授予两家投标人，一家单位只能中标一个标段，请投标方在报价时综合考虑。

2、投标人在报价时，应按两个标段分别报价。

（若划分标段）3、各投标人在投标时必须在投标文件中提供一份完整的工程报价书（必须配备电子文档）；仅有投标总价无完整的工程量清单报价书者评标时按无效投标处理。

4、投标报价应将该工程所需的措施费用各项内容、费用项系列出，仅有总价无详细内容者评标时一律按无效投标处理。

5、招标人不接受任何有选择的报价，对同一工程只允许有一个报价。

但招标人可以参考投标人的多方案建议报价。

6、经过招标人询标，本着公平、公正原则，若在没有招标人修改相关技术文件及资料的情况下投标人修改的最终报价和最初报价差异过大，招标人可能不接受投标人的投标。

四、报价方式及其他说明1.计量计价依据：本招标工程采用工程量清单计价方式，数量由招标人暂定。

1）所有的调试费用均包含在措施费中。

2）业主供应的材料设备不进入此次报价，但业主供应的设备的采购保管费用应包含在相应清单报价中。

3）清单中辅材费应包含主材损耗，供应价中不包括主材损耗。

4）工程量计算规则执行《建设工程工程量清单计价规范》GB50500-2013的规定，其中《建设工程工程量清单计价规范》（GB50500-2013）和相关配套工程量计算规范（GB50854-GB50862）与本合同规定相冲突之处，需以本合同规定为准。

任务二通风空调工程量计算及计价1、通风通风是将室内被污染的空气直接或经净化后排至室外，将室外新鲜空气补充进室内，并保持室内的空气环境符合卫生标准和生产工艺要求或人们的生活需要。

通风可分为自然通风和机械通风。

机械通风系统又分为机械排风和机械送风两种。

机械排风系统一般由有害物收集器(吸风口)、净化设备、风管、阀门、通风机、排风口、风帽等组成；机械送风系统由进气室(进风口)、风道、通风机、送风口、阀门等组成。

(1) 风道风道是通风与空调系统中的主要部件。

其断面形式有矩形和圆形两种。

常见的风道材料有普通薄钢板、镀锌薄钢板、塑料制品、镁璃钢风管、玻璃钢风管、铝板、不锈钢风管等。

连接方式有咬口、焊接和法兰连接三种。

(2) 阀门阀门是通风与空调系统中用来调节风量或防止系统火灾的附件。

常见的有闸板阀、蝶阀、多叶调节阀、止回阀、排烟阀、防火阀等。

(3) 进、排风装置进风装置是从室外采集洁净空气，即送风，或空调新风系统的新风口、进风塔、进风窗口。

排风装置是将排风系统汇集的污浊空气排至室外，如排风口(罩)、排风塔、排风帽等。

(4) 室内送排风口室内送排风口是通风与空调系统中的末端装置，常见的有散流器、百叶送排风口、空气分布器、条缝型送风口等。

(5) 风机风机按工作原理可分为离心式风机和轴流式风机。

离心式风机的主要性能参数有：①风压：是风机在标准化状态下工作时空气进入风机后所提高的压力，单位为Pa。

②风量：即流量，是风机在标准状态下工作时单位时间内所输送的空气体积, 计量单位为“立方米/ 小时”或“立方米/ 秒”。

③功率和效率：功率分为有效功率和轴功率，计算单位为千瓦（kW。

有效功率是风机在单位时间内传递给空气的能量，轴功率是电动机传递给风机轴的功率，两者的比值就是效率。

④转速：是风机轴每分钟转动的次数，单位为转/分钟。

轴流式风机是空气按轴向流过风机，其特点是风压比离心式风机低，但可在低压下输送大量的空气。

风机按其输送的气体不同又分为一般性气体通风机、高温通风机（防排烟风机）、防爆通风机、防腐通风机、耐磨通风机等。
