EL-208 室内用被动红外探测器

被动红外探测器的安装注意事项被动红外探测器是一种常见的安防设备，用于检测周围环境有无人或动物等物体移动。

在使用被动红外探测器时，正确的安装方式非常重要，否则会影响探测器的检测能力。

本文将为您介绍被动红外探测器的安装注意事项。

安装位置的选择被动红外探测器通常被安装在房间的角落、走廊、楼梯等通道位置，以便于探测区域更广，监控更全面。

但要避免将探测器直接安装在高温或低温的地方，或者容易受到阳光直射、雨淋等影响的位置，这些都会导致探测器产生误报。

安装高度的注意事项被动红外探测器的安装高度通常为2-2.5米左右，这样可以避免小动物、宠物等误触发探测器。

但也要避免安装在人的正常活动区域之上，否则容易误报。

在安装探测器时，还应特别注意避免安装在宠物、花园及其他场合可能会引起误报的区域。

安装视野的注意事项被动红外探测器的视野是指裸眼可见的探测区域，一般是以探测器为中心、左右45度、上下30度的三角锥形区域。

在安装过程中，应特别注意探测视野是否被周围墙壁、灯具等组成的有效屏蔽，并确保通道的开口不被任何的物体遮挡。

同时应注意将探测方向指向走廊或门厅等人必须通过的区域，以便于及时侦测到不正常的入侵行为。

安装电源及连线的注意事项被动红外探测器需要使用电源，因此在安装前需要根据情况选择相应的电源，路径应尽量避免经过高频设备和电磁干扰源，避免影响探测器的工作效果。

在连线过程中，应注意电缆长度的选取，特别是探头安装后，电缆尽量要缩短，这样既不会影响探头的工作，也可以减少漏电等问题的发生。

同时一定要注意连接电源线时的极性，以免出现反接等错误操作。

安装前的测试当完成以上几项要求后，需要进行最后的安装环境测试。

在安装过程中，可以采用测距机或LDI独立设备进行测试，以确保探测器安装后检测到的距离范围正确。

测试的结果应该与产品说明书中的数据相一致，并减少测试误报的可能性。

测试通过后，即可正式进行被动红外探测器的使用。

以上就是被动红外探测器的安装注意事项，只有正确的安装方式才能让设备发挥最大的监控效果，为您的生活和财产安全保驾护航。

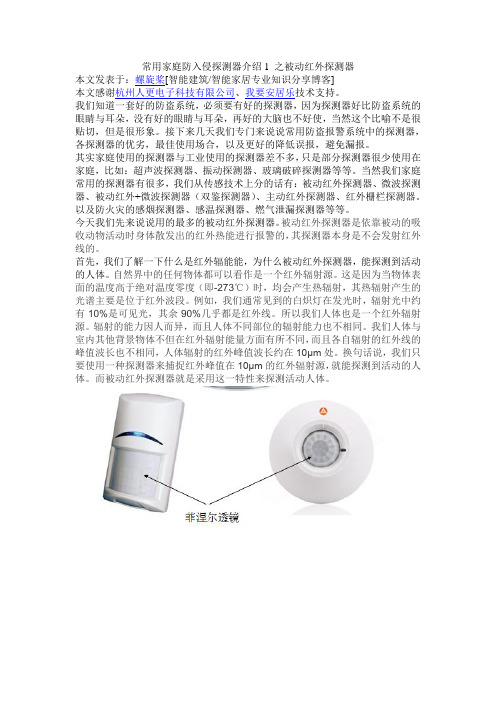

常用家庭防入侵探测器介绍1 之被动红外探测器本文发表于：螺旋桨[智能建筑/智能家居专业知识分享博客]本文感谢杭州人更电子科技有限公司、我要安居乐技术支持。

我们知道一套好的防盗系统，必须要有好的探测器，因为探测器好比防盗系统的眼睛与耳朵，没有好的眼睛与耳朵，再好的大脑也不好使，当然这个比喻不是很贴切，但是很形象。

接下来几天我们专门来说说常用防盗报警系统中的探测器，各探测器的优劣，最佳使用场合，以及更好的降低误报，避免漏报。

其实家庭使用的探测器与工业使用的探测器差不多，只是部分探测器很少使用在家庭，比如：超声波探测器、振动探测器、玻璃破碎探测器等等。

当然我们家庭常用的探测器有很多，我们从传感技术上分的话有：被动红外探测器、微波探测器、被动红外+微波探测器（双鉴探测器）、主动红外探测器、红外栅栏探测器。

以及防火灾的感烟探测器、感温探测器、燃气泄漏探测器等等。

今天我们先来说说用的最多的被动红外探测器。

被动红外探测器是依靠被动的吸收动物活动时身体散发出的红外热能进行报警的，其探测器本身是不会发射红外线的。

首先，我们了解一下什么是红外辐能能，为什么被动红外探测器，能探测到活动的人体。

自然界中的任何物体都可以看作是一个红外辐射源。

这是因为当物体表面的温度高于绝对温度零度（即-273℃）时，均会产生热辐射，其热辐射产生的光谱主要是位于红外波段。

例如，我们通常见到的白炽灯在发光时，辐射光中约有10%是可见光，其余90%几乎都是红外线。

所以我们人体也是一个红外辐射源。

辐射的能力因人而异，而且人体不同部位的辐射能力也不相同。

我们人体与室内其他背景物体不但在红外辐射能量方面有所不同，而且各自辐射的红外线的峰值波长也不相同，人体辐射的红外峰值波长约在10μm处。

换句话说，我们只要使用一种探测器来捕捉红外峰值在10μm的红外辐射源，就能探测到活动的人体。

而被动红外探测器就是采用这一特性来探测活动人体。

是什么传感器能探测到人体的红外辐射呢？被动红外探测器中有2个关键性元件，一个是菲涅尔透镜，另一个是热释电传感器。

被动式红外探测器的原理、分类与安装使用注意事项核心提示：被动式红外探测器的工作原理、分类与安装使用注意事项：随着国内安防意识得增强，各种防盗报警设备被越来越广泛的应用于各种安防项目中，并呈现出高速发展的态势，使得防盗报警系统和人们的日常生活越来越贴近，但由于人们对防盗报警知识不够了解而出现了很多的误解和产品的误操作。

本文介绍了防盗系统中嘴唇那个用的探测器：被动式红外探测器，常称：红外探头的的组成，类型及工作原理等，希望能对读者有所帮助。

红外探头|被动式红外探测器|防盗报警设备|报警器材|防盗报警器材|入侵探测器|防盗探测器。

红外探头|被动式红外探测器|防盗报警设备|报警器材|防盗报警器材|入侵探测器|防盗探测器被动式红外探测器的工作原理、分类与安装使用注意事项随着国内安防意识得增强，各种防盗报警设备被越来越广泛的应用于各种安防项目中，并呈现出高速发展的态势，使得防盗报警系统和人们的日常生活越来越贴近，但由于人们对防盗报警知识不够了解而出现了很多的误解和产品的误操作。

本文介绍了防盗系统中嘴唇那个用的探测器：被动式红外探测器，常称：红外探头的的组成，类型及工作原理等，希望能对读者有所帮助。

防盗报警系统的前端探测部分主要是各种类型的探测器，其中最主要的是入侵探测器。

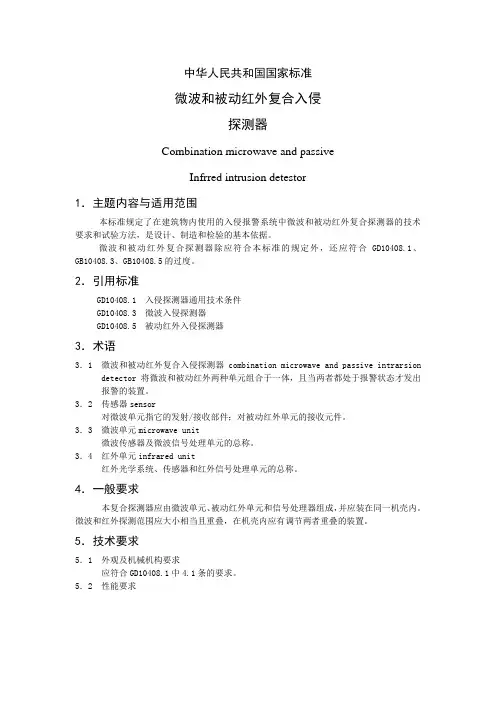

入侵探测器通常由传感器(Sensor)、信号处理器和输出接口组成，入侵探测器主要包括有主动红外入侵探测器、被动红外入侵探测器、微波入侵探测器、微波和被动红外复合入侵探测器、超声波入侵探测器、振动入侵探测器、音响入侵探测器、磁开关入侵探测器、超声和被动红外复合入侵探测器等，其中最常用的是被动红外探测器。

被动红外探测器的组成：被动红外探测器主要是探测接收外界的红外辐射，探测器本身不发射任何能量，而只对人体发出的红外线波段敏感。

人体辐射的红外光波长是3～50μm，其中8-14μm占46%，峰值波长在9.5μm，所以被动红外探测器主要是接收波长8~14μm的红外辐射。

红外对射探测器使用、安装要点主动红外入侵探测器（Active Infrared Intrsion Detector）是由发射机与接收机配对组成，发射机发出红外光束，同时接收机接收发射机发出的红外光束。

当发射机发出的红外光束被完全遮断或按给定的百分比部分被遮断时，则接收机因接收不到红外光束即会产生报警信号。

主动红外入侵探测器分类按光束数分类：单光束、双光束、四光束、光束反射型栅式、多光束栅式；按安装环境分类：室内型、室外型；按工作方式分类：调制型、非调制型。

主动红外入侵探测器的探测距离各个品牌都有不同型号，一般会有10米、20米、30米、40米、60米、80米、100米、150米、200米、300米等。

使用实例小超市、便利店客人进出口在进出门口内侧安装一对室内型短距离（≤10米）主动红外入侵探测器，当客人进出时主动红外探测器会发出“报警”信号，该“报警”信号联动叮咚门铃，这样对小超市、便利店的营业员是一个提示，还体现了对客人的迎送之礼，活跃了小超市、便利店的气氛。

窗户入口防范在窗户外侧安装室外型双光束主动红外入侵探测器，一般安装在窗外墙、近窗下沿，该类安装方式比较适合于二楼以上的窗户，以防范爬上来的入侵者，但其安装要求不会影响开窗（指对外开窗，对平移窗和内开窗不会影响。

内侧安装室内型双光束主动红外入侵探测器。

安装在室内窗侧墙面、窗框下沿上方，距窗框下沿80毫米至100毫米效果较好。

但对开窗不要产生影响（指对内开窗，对平移窗和外开窗不会影响）。

用主动红外入侵探测器代替被动红外入侵探测器某计算机机房安装了被动红外入侵探测器后，由于空调间隔启动经常发生误报警，改用主动红外入侵探测器后就消除了误报警现象。

封门：二对双光束主动红外探测器，一对离地150毫米，另一对离地700~800毫米。

封窗：二对双光束主动红外探测器，一对离窗下沿100毫米，另一对离窗下沿600毫米。

住宅小区和单位周界防范由于主动红外入侵探测器具有性能好、安装方便、价格低廉等优点，所以近年来被广泛选用安装于机关、工厂、住宅小区等处的围墙、栏栅上，以对周界侵入进行防范。

被动红外探测器的应用原理1. 引言被动红外探测器（Passive Infrared Detector，简称PIR）是一种常见的入侵检测器，广泛应用于安防领域。

本文将介绍被动红外探测器的原理及其在安防系统中的应用。

2. 被动红外探测器的原理被动红外探测器通过感知红外辐射来检测物体的存在。

它基于物体与环境的温度差异产生的红外辐射信号。

- 被动红外探测器使用一种特殊的材料，称为热释电材料，能够感知物体的红外辐射。

- 当物体通过被动红外探测器的监测范围时，物体的热辐射会产生电荷变化，这个变化被被动红外探测器感知到。

- 被动红外探测器将这个电荷变化转换为可测量的电压信号，然后通过电路进行信号处理和分析。

3. 被动红外探测器的应用被动红外探测器在安防系统中有广泛的应用，下面列举几个常见的应用场景：1. 室内安防：被动红外探测器被广泛应用于室内安防系统中，用来检测入侵者的存在。

- 被动红外探测器可以探测到人体的红外辐射，可以精确地感知到有人进入室内。

- 室内安防系统通常会将被动红外探测器与其他传感器结合使用，提高入侵检测的准确性和可靠性。

2. 公共场所安防：被动红外探测器也被广泛应用于公共场所的安防系统中，如银行、商场等。

- 被动红外探测器可以快速感知到有人进入公共场所，并发出警报信号，提醒安保人员或系统操作员。

- 公共场所安防系统通常会集成视频监控系统，被动红外探测器可以与视频监控相结合，提供更全面的安全保护。

3. 照明控制：被动红外探测器还可以应用于照明控制系统中，实现智能化的照明管理。

- 被动红外探测器可以感知到人的存在，根据人体活动来自动调节照明设备的亮度。

- 这种照明控制方式不仅能提高能源利用效率，还能提供更加舒适和智能化的照明环境。

4. 被动红外探测器的特点被动红外探测器具有一些特点，使其在安防领域中得到广泛应用：- 高灵敏度：被动红外探测器能够感知微小的红外辐射变化，具有很高的灵敏度。

被动红外探测器的工作原理1.红外感应器红外感应器是被动红外探测器的核心部件，其材料是一种特殊的材料，称为光敏材料。

光敏材料对红外辐射具有较高的敏感度，它可以在红外光照射下产生微弱的电信号。

2.光学透镜光学透镜的作用是将入射的红外辐射聚焦到红外感应器上，增强感应器对红外辐射的捕捉能力。

通过光学透镜的设计和选择，可以调整红外探测器的侦测范围和角度。

3.信号处理电路红外感应器的输出信号非常微弱，因此需要通过信号处理电路进行放大和处理，以得到实际可用的信号。

信号处理电路通常包括放大器、滤波器、比较器和触发器等电路组件，其主要功能是增加信号的幅度，滤除噪声和干扰信号，并进行信号判别和触发。

4.输出接口输出接口是将信号处理电路的输出信号传输到其他设备，如报警系统或控制器等。

通常，输出接口可以是电压信号或数字信号，它们可以与其他系统进行接口，触发相应的动作或警报。

1.探测阶段：当有人或其他物体进入被动红外探测器的探测范围时，其身体会发出红外辐射。

被动红外探测器的红外感应器接收到这些辐射，并将其转化为微弱的电信号。

2.信号处理阶段：红外感应器输出的电信号经过信号处理电路进行放大和滤波，以增加信号的幅度并滤除噪声和干扰信号。

接下来，经过比较器的比较，当信号超过设定的阈值时，触发器会产生一个警报信号。

3.输出阶段：警报信号通过输出接口输出到其他设备，如报警系统或控制器。

这些设备可以根据接收到的警报信号采取相应的措施，如触发报警器、关闭门窗等。

总之，被动红外探测器的工作原理是基于感知人体产生的红外辐射，将其转换为实际可用的电信号，并通过信号处理和输出接口实现对其的探测和监测。

它在安防和自动化控制领域具有重要应用价值。

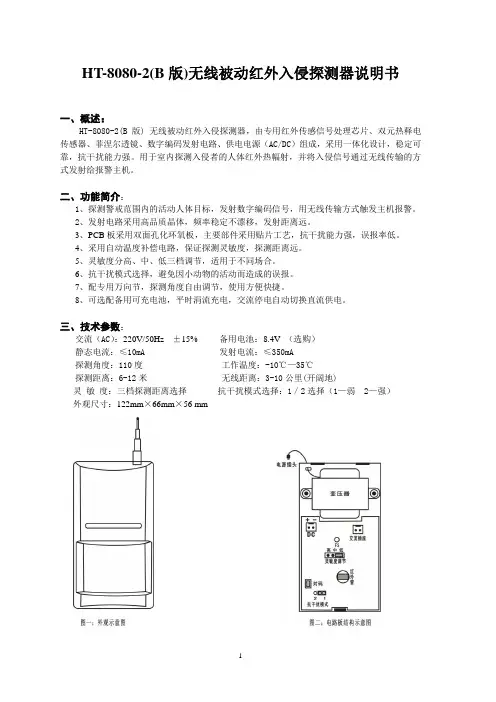

HT-8080-2(B版)无线被动红外入侵探测器说明书一、概述：HT-8080-2(B版) 无线被动红外入侵探测器，由专用红外传感信号处理芯片、双元热释电传感器、菲涅尔透镜、数字编码发射电路、供电电源（AC/DC）组成，采用一体化设计，稳定可靠，抗干扰能力强。

用于室内探测入侵者的人体红外热幅射，并将入侵信号通过无线传输的方式发射给报警主机。

二、功能简介：1、探测警戒范围内的活动人体目标，发射数字编码信号，用无线传输方式触发主机报警。

2、发射电路采用高品质晶体，频率稳定不漂移，发射距离远。

3、PCB板采用双面孔化环氧板，主要部件采用贴片工艺，抗干扰能力强，误报率低。

4、采用自动温度补偿电路，保证探测灵敏度，探测距离远。

5、灵敏度分高、中、低三档调节，适用于不同场合。

6、抗干扰模式选择，避免因小动物的活动而造成的误报。

7、配专用万向节，探测角度自由调节，使用方便快捷。

8、可选配备用可充电池，平时涓流充电，交流停电自动切换直流供电。

三、技术参数：交流（AC）：220V/50Hz ±15%备用电池：8.4V （选购）静态电流：≤10mA 发射电流：≤350mA探测角度：110度工作温度：-10℃—35℃探测距离：6-12米无线距离：3-10公里(开阔地)灵敏度：三档探测距离选择抗干扰模式选择：1／2选择（1—弱 2—强）外观尺寸：122mm×66mm×56 mm四、对码方法：本探测器具有“对码”按钮，用于与主机对码。

对码方法请参照主机的对码方法进行操作。

五、使用方法：1、根据监控范围大小进行探测器灵敏度选择，灵敏度调节分高、中、低三档。

2、探测器装上万向节后安装在室内离地面高度1.8—2米的墙面上，调节万向节角度，使探测器探测窗口对准被监控场所，并拉出天线。

相对于探测器的探测窗口横向运动的人体目标，探测灵敏度高，而纵向较差，安装时应注意选择适当位置。

3、探测器接通电源后，延时40秒进入警戒状态，此时如有人在被监控场所活动，指示灯亮约4秒并发射报警信号，触发主机报警。

被动红外探测器工作原理
被动红外探测器是一种利用物体体温的红外辐射来进行探测的设备。

它主要由红外接收器、信号处理电路和输出继电器组成。

该红外接收器通常由红外敏感元件和光学系统组成，光学系统将入射的红外辐射聚焦到敏感元件上。

当有物体进入红外探测器的感知范围内时，物体的体温会产生红外辐射，敏感元件将红外辐射转化为电信号。

接收到的电信号经过信号处理电路进行放大、滤波等处理，以提高探测器的灵敏度和抗干扰能力。

信号处理电路还可以对不同的探测器进行灵敏度和探测范围的调节。

最后，输出继电器将经过处理的信号转换成人类可以识别的形式，比如报警声或信号，以便及时提醒用户有物体进入探测范围。

被动红外探测器的工作原理基于物体辐射热能，它不需要发射红外辐射，只需要接收物体自身发出的红外辐射。

因此，被动红外探测器在能耗上较低，且较容易实现无线化。

总的来说，被动红外探测器通过接收物体的红外辐射来感知物体的存在，然后通过信号处理电路和输出继电器将信号转化成人类可以理解的形式，以实现对物体的探测和报警。
