光电保护装置说明

光电保护器的工作原理
光电保护器是一种用于电气设备中的安全保护装置，其工作原理是基于光电效应。

光电保护器通常由发射器和接收器两个部分组成。

发射器通常是一个发射红外光束的光源，而接收器则是一个光敏元件，用于接收由发射器发出的光束。

当光束从发射器发出并且没有被遮挡时，它会直线传播并且到达接收器。

在正常情况下，接收器能够接收到光束，产生信号并将其传递给控制系统。

然而，一旦有物体或障碍物进入到发射器和接收器之间，光束就会被遮挡，使接收器无法接收到光束。

这时，接收器不再产生信号，控制系统会立即采取相应的措施，例如切断电源或触发报警器警报。

这种工作原理确保了当有人或物体进入到被保护区域时，设备能够立即停止运行，以避免事故发生。

光电保护器被广泛应用于机械设备、自动化生产线和工业场所中，有效提高了工作环境的安全性和生产效率。

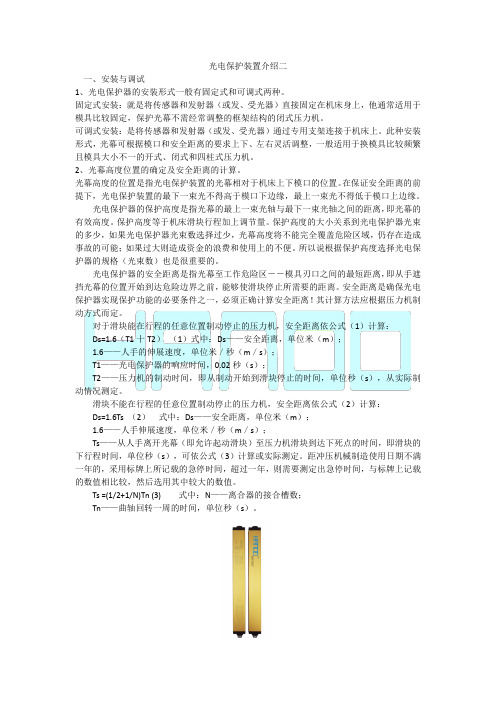

光电保护装置介绍二一、安装与调试1、光电保护器的安装形式一般有固定式和可调式两种。

固定式安装：就是将传感器和发射器（或发、受光器）直接固定在机床身上，他通常适用于模具比较固定，保护光幕不需经常调整的框架结构的闭式压力机。

可调式安装：是将传感器和发射器（或发、受光器）通过专用支架连接于机床上。

此种安装形式，光幕可根据模口和安全距离的要求上下、左右灵活调整，一般适用于换模具比较频繁且模具大小不一的开式、闭式和四柱式压力机。

2、光幕高度位置的确定及安全距离的计算。

光幕高度的位置是指光电保护装置的光幕相对于机床上下模口的位置。

在保证安全距离的前提下，光电保护装置的最下一束光不得高于模口下边缘，最上一束光不得低于模口上边缘。

光电保护器的保护高度是指光幕的最上一束光轴与最下一束光轴之间的距离，即光幕的有效高度。

保护高度等于机床滑块行程加上调节量。

保护高度的大小关系到光电保护器光束的多少，如果光电保护器光束数选择过少，光幕高度将不能完全覆盖危险区域，仍存在造成事故的可能；如果过大则造成资金的浪费和使用上的不便。

所以说根据保护高度选择光电保护器的规格（光束数）也是很重要的。

光电保护器的安全距离是指光幕至工作危险区－－模具刃口之间的最短距离，即从手遮挡光幕的位置开始到达危险边界之前，能够使滑块停止所需要的距离。

安全距离是确保光电保护器实现保护功能的必要条件之一，必须正确计算安全距离！其计算方法应根据压力机制动方式而定。

对于滑块能在行程的任意位置制动停止的压力机，安全距离依公式（1）计算：Ds=1.6（T1十T2）（1）式中：Ds——安全距离，单位米（m）；1.6——人手的伸展速度，单位米／秒（m／s）；T1——光电保护器的响应时间，0.02秒（s）；T2——压力机的制动时间，即从制动开始到滑块停止的时间，单位秒（s），从实际制动情况测定。

滑块不能在行程的任意位置制动停止的压力机，安全距离依公式（2）计算：Ds=1.6Ts（2）式中：Ds——安全距离，单位米（m）；1.6——人手伸展速度，单位米／秒（m／s）；Ts——从人手离开光幕（即允许起动滑块）至压力机滑块到达下死点的时间，即滑块的下行程时间，单位秒（s），可依公式（3）计算或实际测定。

光电保护装置介绍一冲压设备的安全防护装置很多，具体划分这么几类：机械类、按钮类、光电类、感应类、压力类等。

这里重点介绍一下汉诺精机的光电保护装置。

光电保护装置是目前保护冲压机械操作者最有效的安全防护装置，相对而言，它比防护栅栏，机械拉手、机械拨手等防护装置的效果更好。

光电保护装置能够有效避免在生产过程中因为操作不当或机械出现故障而导致的安全事故，适用于普通冲床（本公司配有整套改装方案，可使普通机床更安全运行）、高性能冲床、机械压力机、液压式压力机、压模机、剪板机、工业机械手、包装设备及其他自动化设备。

也可用于多面区域保护或防盗。

一、光电保护器的组成光电保护装置一般分对射式和反射式这两种类型。

对射式光电保护装置是指发光单元，受光单元分别在发光器、受光器内部。

发光单元发出的光直射到受光单元，从而形成保护光幕的光电保护装置。

对射式光电保护装置由控制器、发光器、受光器及发光传输线和受光传输线五部分组成。

反射式光电保护装置是指发光单元、受光单元都在同一个传感器内，发光单元发出的光通过反射器反射回受光单元，从而形成保护光幕的光电保护装置。

发光器及反射器两部分之间形成安全保护屏。

每当在安全保护屏受干扰或者设备工作不正常时，发光器都发射信号，传送给压力机控制系统以防止可能发生的危险运动，停止锤头下行的危险。

反射式光电保护装置由控制器、传感器、反射器、传输线四部分组成。

二、功能要点：本仪器具有自检功能，发送器出现错误信息时，压机工作状态不受影响。

光电安全保护光波作用区间，即有效敏感区，可通过下式进行计算：S=v′t（秒）=安全保护区（毫米）S为有效敏感区V为滑块滑行速度T为滑块停止时间（百万分之一秒）这样由液压系统响应，可直接控制其有效敏感区。

无论怎样，高速响应阀和伺服回路可使光电保护光波尽可能地出现在模具空间内。

这样为操作工人提供了非常安全的工作环境。

在许多情况下为提高生产率也采用光电开光，当操作人员从光电安全保护光波作用区间内抽回手，模具中放好工件是即产生信号启动压力机工作，不再用脚踏板及手动开关。

光电保护装置说明规格表技术参数表产品特点：★・自检功能完善。

★.具有自保功能。

★.对光容易。

★.可靠性高。

★.抗干扰能力强。

★.防震性好。

★.接线方便、安装容易。

★.双独立晶体管输出。

★.可配合反光镜使用形成2面或3面区域保护。

★.双继电器输出。

★.安装形式多，方便选用。

★.通过“国家铸造锻压机械质量监督检测中心”GB4584-84技术标准规定。

★.本产品安全类产品定义达到欧洲标准定义4级。

★.符合国际电工委员会IEC61496-1/2的安全标准第三等级.产品名称安全保护器，光电保护器，安全光栅，冲床安全保护器，安全光幕,光电眼，光电保安全保护器.，冲床安全防护器，红外线电眼，机床安全保护器,机械设备安全保护器，反光板,反射板，反射镜片，反光片,红外线反光板，流水线检测装置,防护报警装置,手指保护器，手指安全保护器，手指防切器，防切手指器,双手保护器规格表技术参数表产品概述：ST系列安全防护装置的设计从根本上解决光幕安全保护区域内隐藏盲区的问题，极大提高了安全防护系数。

该产品具有新颖实用、性能稳定、灵敏度高等特点，是机械制造行业首选的理想安全防护用品。

ST系列安全防护装置的工作原理:ST安全防护装置适应与机械设备配套使用。

当操作者的身体某一部份进入危险区域时，ST安全防护装置所发出的红外线光束受到遮挡，控制装置发出紧急刹车信号，使目标设备停止运行（如滑块停止动作，不能下行）；当操作者从安全保护装置的光幕作用区域内退出时，红外线光束立即接通，控制装置发出接通信号，目标设备开始运行（如滑块开始运行）。

使用范围1.产品适用于与冲压设备相配置保护操作者的人身安全,避免在生产过程中因操作不当或机器出现故障而导致安全事故的发生。

适用于普通冲床（本公司自行设计整套改装装置，可使普通冲床更安全运行。

）、高性能冲床、机械压力机、液压式压力机、压膜机、剪板机、工业机械手、包装设备及其他自动化设备。

2.对于危险作业区域的保护。

压力机用光电保护装置技术条件
压力机用光电保护装置技术条件指的是为避免压力机操作人员在工作时，由于不慎触碰机器设备而引起的意外伤害，需要采用光电保护装置来保护操作人员的安全。

下面将分步骤阐述压力机用光电保护装置技术条件。

第一步，安装位置和布局
为了确保压力机用光电保护装置的有效性和适用性，需要根据压力机的特殊情况进行布局和安装。

具体来说，光电保护装置应安装在压力机的最危险的区域，在可以及时阻止人员手或身体进入伤害范围的位置。

第二步，设置控制系统
光电保护装置的控制系统是光电保护装置的重要组成部分。

其功能是监控光电保护装置的状态，当光滑光电影响区域被占用时，控制系统应立即停止压力机的运转。

同时，还应设置报警装置，当出现异常时及时发出警报，提醒操作人员及时停机，以保障操作者的安全。

第三步，选用合适的感光元件和光学系统
感光元件和光学系统是光电保护装置的核心技术，直接影响到光电保护装置的性能和可靠性。

为了确保感光元件和光学系统的可靠性和稳定性，应严格按照压力机工作的特殊需求来选择合适的材料和结构，并且采用先进的光学技术，确保适合各种工业环境的稳定性和可靠性。

第四步，考虑光电保护装置的耐久性
在压力机的高强度工作环境中，光电保护装置需要具备长时间的耐久性，才能满足工作的要求。

因此，在光电保护装置的选择和设计时，需要考虑其在高强度环境下的耐久性和可靠性，尽量使用高品质的材料和工艺，以延长光电保护装置的寿命和稳定性。

最后，压力机用光电保护装置技术条件是保证操作人员安全的重
要技术条件，只有通过严格的安装和使用，在压力机的操作过程中才能确保操作人员的安全，并在生产过程中发挥其应有的作用。

ST型光电保护装置使用说明书济宁莱恩光电科技有限公司JINING LAIEN OPTIC-ELECTRIC TECHNOLOGY CO.,LTD.序 言感谢您选用ST型光电保护装置！ST型光电保护装置主要用于锻压行业，与冲压设备配套保护操作者人身安全。

本装置仅保护传感器与反射器（或发光器与受光器）之间的矩形光幕区域。

如果其安装位置不正确，或不按说明书与相关安全作业条例操作或机床执行机构故障，都可能使其无法起到保护作用。

因此，安装本装置之前，请仔细阅读说明书，充分理解有关事项，尤其是说明书中标出的“警告”“注意”等内容；在使用过程中，请正确理解光电保护装置的工作性能，严格按照本说明书所提出的要求，制定相应的安全作业条例。

本说明书仅介绍光电保护装置在压力机上的应用，其它用途的光电保护装置，可参照本说明书。

本说明书内容解释权归济宁莱恩光电科技有限公司，阅读或使用本说明书时，如有不明之处，请与本公司联系。

目 录◆基本介绍一. 用途 (1)二. 特点 (1)三. 组成 (2)四. 分类 (5)五. 规格 (6)六. 技术参数 (8)◆安装一. 安全距离的计算及安装位置的确定 (9)二. 安装工具 (11)三. 控制器的安装 (11)四. 传感器、反射器（发光器、受光器）的安装 (12)五. 区域保护用光电保护装置的安装 (17)◆接线一. 外置式控制器（W型）的接线 (18)二. 内置式控制器（N型）的接线 (20)◆调试一. 光电保护装置的调试 (22)二. 回程不保护角度的调整 (22)三. 试运行 (24)◆使用、检查与保养一. 注意事项 (25)二. 检查与保养 (26)◆简单故障检修一. 光电保护装置故障与机床故障判别 (27)二. 控制器故障及检修 (28)三. 传感器（发光器、受光器）故障及检修 (28)基本介绍一、 用途1. 对于滑块能在行程的任意位置制动停止的压力机，可实现全程保护，或与凸轮开关配合，实现30°～180°之间行程的保护。

∙型号/规格SNB∙品牌/商标LNTECH-莱恩光电产品参数：SNB系列光电保护装置，采用对射式光幕形式，保护长度为0～8米,主要用于小型冲压设备、剪切设备、机械加工设备、注塑机械、切纸机械、木工加工机械、立体车库、以及其它危险区域的防护。

控制原理：发光器发出的光直射到受光器，形成保护光幕。

当光幕被遮挡时，受光器产生一遮光信号，通过信号电缆传输到控制器，控制器将此信号进行处理，产生一控制信号，控制机床的制动控制回路或其它设备的报警装置，实现机床停车或安全报警。

查看图解对射式光电保护装置（SNA、SNB、STD系列）的控制原理发光器发出的光直射到受光器，形成保护光幕。

当光幕被遮挡时，受光器产生一遮光信号，通过信号电缆传输到控制器，控制器将此信号进行处理，产生一控制信号，控制机床的制动控制回路或其它设备的报警装置，实现机床停车或安全报警。

组成单元：SNB系列光电保护装置，由发光器、受光器、信号电缆和控制器组成。

查看图解SNA/SNB系列光电保护装置的组成发光器：由若干发光单元组成，发射红外光线。

受光器：由若干受光单元组成，接收红外光线，与发光器对应，形成保护光幕，产生通光、遮光信号，通过信号电缆传输到控制器。

控制器：为发光器、受光器供电，并处理受光器产生的通光、遮光信号，产生控制信号，控制机床的制动控制回路或其它设备的报警装置，实现机床停车或安全报警。

控制器又可分为内置式控制器（N）和外置式控制器(W)；内置式控制器结构小巧紧凑，可安装在机床或其它设备的电气柜内；外置式控制器结构美观牢固，可直接安装在机床床壁上或其它设备上。

订货时，根据安装的方便性，二者选择其一。

信号电缆：用来传输控制器和发光器、受光器之间的信号。

控制电缆：用来连接控制器和机床、设备的控制单元，以实现机床、设备的安全控制。

发光器受光器信号电缆外置式控制器控制电缆内置式控制器控制电缆应用实例：在此列举了几个较典型的应用实例，可以帮助您更直观的了解SNB系列光电保护装置的应用；如果您有意在您的设备上安装光电保护装置，并且需要保护的区域长度在8米以内，可参照这几个应用实例，确定适合自己的应用方案。
