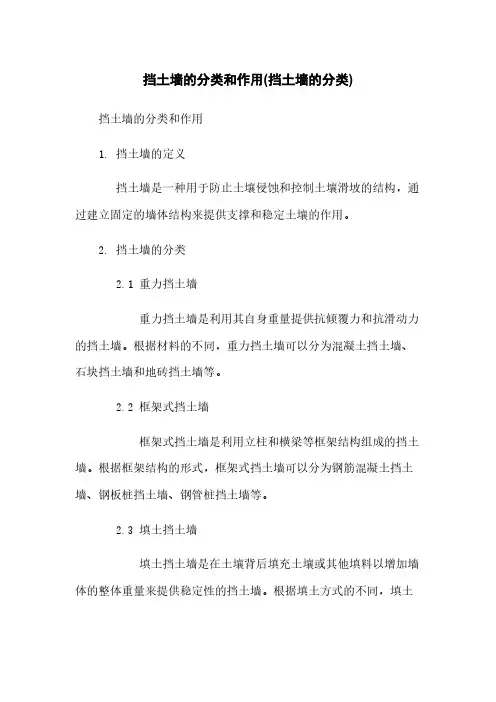

挡土墙的分类和作用(挡土墙的分类)挡土墙的分类和作用1. 挡土墙的定义挡土墙是一种用于防止土壤侵蚀和控制土壤滑坡的结构，通过建立固定的墙体结构来提供支撑和稳定土壤的作用。
2. 挡土墙的分类2.1 重力挡土墙重力挡土墙是利用其自身重量提供抗倾覆力和抗滑动力的挡土墙。
根据材料的不同，重力挡土墙可以分为混凝土挡土墙、石块挡土墙和地砖挡土墙等。
2.2 框架式挡土墙框架式挡土墙是利用立柱和横梁等框架结构组成的挡土墙。
根据框架结构的形式，框架式挡土墙可以分为钢筋混凝土挡土墙、钢板桩挡土墙、钢管桩挡土墙等。
2.3 填土挡土墙填土挡土墙是在土壤背后填充土壤或其他填料以增加墙体的整体重量来提供稳定性的挡土墙。
根据填土方式的不同，填土挡土墙可以分为填土重力挡土墙、填土加勾绳挡土墙和填土加草皮挡土墙等。
3. 挡土墙的作用3.1 控制土壤滑坡挡土墙通过抵抗土壤的滑动和滑坡，防止土壤的不稳定性，有效地保护人们的生命财产安全。
3.2 防止土壤侵蚀挡土墙可以减少水流对土壤的冲刷，保护土壤的完整性，并防止土壤流失和河流污染。
3.3 塑造地形挡土墙可以通过改变原始地形，为建筑、道路和农田等提供平坦的土地，从而促进人类社会的发展。
3.4 美化环境挡土墙可以用于园林绿化，通过种植花草树木等方式，增加生态环境的美观和舒适度。
4. 法律名词及注释4.1 土壤滑坡：指土壤在自身重力下，在外力的作用下，沿着一定的滑移面，整体或局部向下滑动的现象。
土壤滑坡是造成土地破坏和灾害的主要原因之一。
4.2 挡土墙：也称为挡土坝、挡土包等，指用于防止土壤滑坡和土壤侵蚀、同时塑造地形和美化环境的墙体结构。
4.3 混凝土挡土墙：用混凝土材料建造的重力挡土墙。
该类型的挡土墙具有良好的稳定性和耐久性，常用于水利工程和道路建设。
4.4 钢板桩挡土墙：用钢板桩组成框架结构，填充土壤用于增加稳定性的挡土墙。
钢板桩挡土墙具有施工方便、适应性广泛等特点。
4.5 填土重力挡土墙：采用自然填土或人工填料填充土壤形成挡土墙，依靠填土的重力提供稳定性。
重力式挡土墙(中国目前常用的挡土墙)范本一：一：挡土墙的定义1.1 重力式挡土墙的概念1.2 重力式挡土墙的作用二：挡土墙的分类2.1 按结构形式分类2.1.1 垂直挡土墙2.1.2 傾斜挡土墙2.2 按材料分类2.2.1 砂石挡土墙2.2.2 混凝土挡土墙2.2.3 钢挡土墙2.3 按施工方式分类2.3.1 预制挡土墙2.3.2 现浇挡土墙三：重力式挡土墙的构造与构件3.1 底座3.2 墙体3.2.1 背填土3.2.2 导水系统3.2.3 防滑层3.2.4 过滤材料3.3 顶部结构3.3.1 排水系统3.3.2 防护层四：重力式挡土墙的施工工序4.1 基坑开挖与处理4.2 底底铺垫层施工4.3 重力式挡土墙墙体施工4.4 导水系统的施工4.5 防滑层的施工4.6 过滤材料的铺设4.7 顶部结构的施工4.8 挡土墙的背填土施工五：常见问题与解决方法5.1 坡顶起翘问题的解决5.2 土体渗透问题的解决5.3 挡土墙倒塌问题的解决六：挡土墙的维护与保养6.1 挡土墙日常维护6.2 挡土墙定期检查6.3 挡土墙的处理与修复七：附件：1. 施工图纸2. 相关规范标准3. 施工工程量清单八：法律名词及注释：1. 土地管理法：土地管理法，即中华人民共和国土地管理法2. 城市规划法：城市规划法，即中华人民共和国城市规划法3. 建筑法：建筑法，即中华人民共和国建筑法范本二：一：国内重力式挡土墙的概述1.1 挡土墙的概念和作用1.2 国内重力式挡土墙的应用场景二：重力式挡土墙的结构与设计2.1 挡土墙的主要构件2.2 挡土墙结构的力学特性2.3 重力式挡土墙的设计考虑因素三：重力式挡土墙的材料与施工方法3.1 主要材料的选择3.2 重力式挡土墙的施工过程3.3 施工中的注意事项四：重力式挡土墙的安全性评估与监测4.1 安全性评估的主要内容4.2 挡土墙的监测方法及数据分析4.3 常见问题及解决方法五：重力式挡土墙的维护与修复5.1 日常维护措施5.2 损坏或倾斜挡土墙的修复方法六：附件：1. 施工图纸和技术规范2. 监测数据记录表格3. 工程量清单七：法律名词及注释：1. 《土地管理法》：中华人民共和国土地管理法，法律编号：2007年修订版2. 《建筑法》：中华人民共和国建筑法，法律编号：2014年修订版3. 《土石方工程施工与验收规范》：GB 50089-2015。
一、挡土墙的介绍1.定义挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
2.各部分的名称在挡土墙横断面中，与被支承土体直接接触的部位称为墙背;与墙背相对的、临空的部位称为墙面;与地基直接接触的部位称为基底;与基底相对的、墙的顶面称为墙顶;基底的前端称为墙趾;基底的后端称为墙踵。
3.应用范围路基在遇到下列情况时可考虑修建挡土墙1.陡坡地段；2.为避免大量挖方及降低边坡高度的路堑地段；3.可能产生塌方、滑坡的不良地质地段；4.高填方地段；5.水流冲刷严重或长期受水浸泡的沿河路基地段；6.为节约用地、减少拆迁或者少占用农田的地段；7.为保护重要建筑物、生态环境或其他特殊需要的地段。
二、挡土墙的分类1.按挡土墙的位置来分划分，我们一般将挡土墙分为以下几种类型：路堑挡土墙：设置在路堑边坡底部，主要用于支撑开挖后不能自行稳定的山坡，同时可减少挖方数量，降低挖方边坡的高度。
路肩挡土墙：设置在路肩部位，墙顶是路肩的组成部分，其用途与路堤墙相同。
它还可以保护临近路线的既有的重要建筑物。
路堤挡土墙：设置在高填土路提或陡坡路堤的下方，可以防止路堤边坡或路堤沿基底滑动，同时可以收缩路堤坡脚，减少填方数量，减少拆迁和占地面积。
山坡挡土墙：设置在路堑或路堤上方，用于支撑山坡上可能坍滑的覆盖层、破碎岩层或山体滑坡浸水挡土墙：沿河路堤，在傍水的一侧设置挡土墙，可以防止水流对路基的冲刷和侵蚀，也是减少压缩河床的有效措施2.按照挡土墙的结构形式划分，我们一般将挡土墙分为以下几种类型（这里只涉及几种常见的挡土墙）：重力式挡土墙：是以挡土墙自身重力来维持挡土墙在土压力作用下的稳定。
它是我国目前常用的一种挡土墙。
常见的重力式挡土墙高度一般在5～6 m以下，大多采用结构简单的梯形截面形式，对于超高重力式挡土墙（一般指6m以上的挡墙）即有半重力式、衡重力式等多种形式。
重力式挡土墙可根据其墙背的坡度分为以下几种类型（如下图）：重力式挡土墙和悬臂式挡土墙的示意图（如下图）：薄壁式挡土墙：包括悬臂式挡土墙和扶壁式挡土墙两种；一般墙高6m以内采用悬臂式，6m以上采用扶壁式•悬臂式挡土墙：是由立板（墙面板）和底板（墙趾板和墙踵板）两部分组成，一般形式为如下图所示：•扶壁式挡土墙：当挡土墙的墙高h>10m时，为了增加悬臂的抗弯刚度，沿墙长纵向每隔0.8-1.0m，设置一道扶壁锚定式挡土墙：包括锚杆式和锚定板式两种▪锚杆式挡土墙：是由预制的钢筋混凝土立柱、挡土板构成墙面，与水平或倾斜的钢锚杆联合组成。

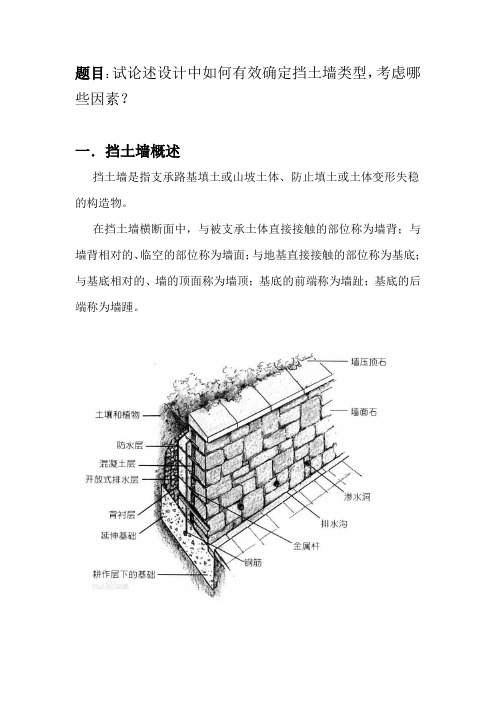

题目：试论述设计中如何有效确定挡土墙类型，考虑哪些因素？一．挡土墙概述挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基底；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。
二．挡土墙分类及选用因素（一）.重力式挡土墙重力式挡土墙靠自身重力平衡土体，一般型式简单、施工方便、施工量大，对基础要求也较高。
依据墙背型式不同，其种类有普通重力式挡墙、不带衡重台的折线墙背式重力挡墙和衡重式挡墙。
衡重式挡墙属重力式挡墙；衡重台上填土使得墙身重心后移，增加了墙身的稳定性；墙胸很陡，下墙背仰斜，可以减小墙的高度和土方开挖；但基底面积较小，对地基要求较高。
重力式挡土墙可根据其墙背的坡度分为仰斜、俯斜、直立三种类型。
1.按土压力理论，仰斜墙背的主动土压力最小，而俯斜墙背的主动土压力最大，垂直墙背位于两者之间。
2.如挡土墙修建时需要开挖，因仰斜墙背可与开挖的临时边坡相结合，而俯斜墙背后需要回填土，因此，对于支挡挖方工程的边坡，以仰斜墙背为好。
反之，如果是填方工程，则宜用俯斜墙背或垂直墙背，以便填土易夯实。
在个别情况下，为减小土压力，采用仰斜墙也是可行的，但应注意墙背附近的回填土质量。
3.当墙前原有地形比较平坦，用仰斜墙比较合理；若原有地形较陡，用仰斜墙会使墙身增高很多，此时宜采用垂直墙或俯斜墙。
适用条件：<6~10m，地基承载力高，有石材，小于8度。
(1) 墙趾展宽，或基底设凸榫，以减薄墙身，节省施工，适用于地基承载力低，缺乏石料地区；(2) 用混凝土灌注，在墙背设少量钢筋。
锚定式挡土墙属于轻型挡土墙，通常包括锚杆式和锚定板式两种。
锚杆式挡墙主要由预制的钢筋混凝土立柱和挡土板构成墙面、与水平或倾斜的钢锚杆联合作用支挡土体，主要是靠埋置岩土中的锚杆的抗拉力拉住立柱保证土体稳定的。

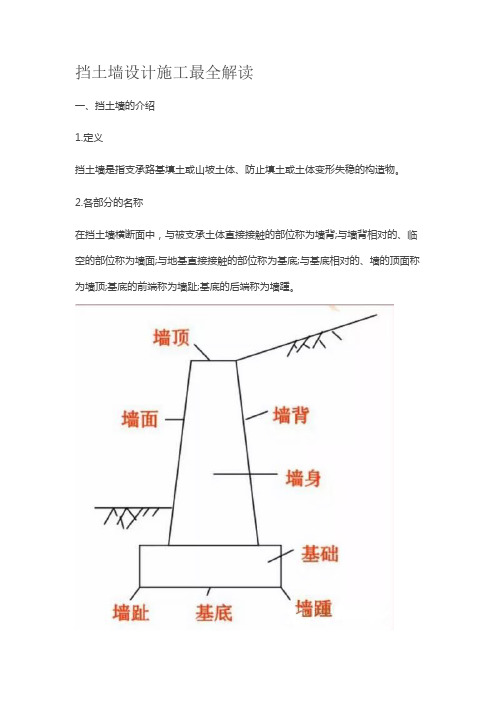

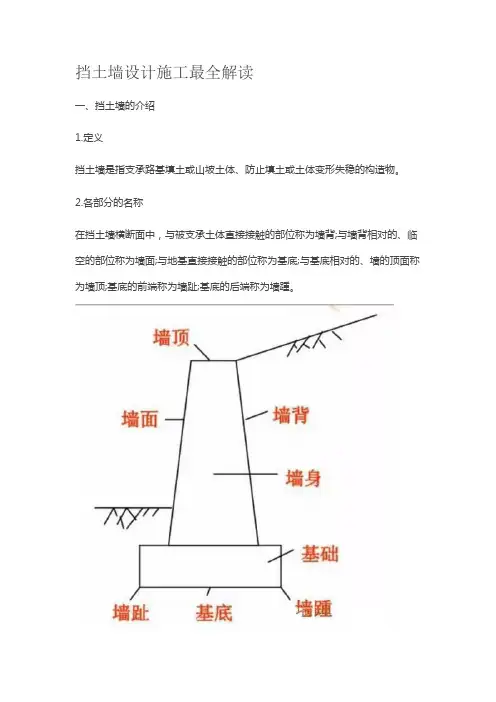

挡土墙设计施工最全解读一、挡土墙的介绍1.定义挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
2.各部分的名称在挡土墙横断面中，与被支承土体直接接触的部位称为墙背;与墙背相对的、临空的部位称为墙面;与地基直接接触的部位称为基底;与基底相对的、墙的顶面称为墙顶;基底的前端称为墙趾;基底的后端称为墙踵。
3.应用范围路基在遇到下列情况时可考虑修建挡土墙1.陡坡地段；2.为避免大量挖方及降低边坡高度的路堑地段；3.可能产生塌方、滑坡的不良地质地段；4.高填方地段；5.水流冲刷严重或长期受水浸泡的沿河路基地段；6.为节约用地、减少拆迁或者少占用农田的地段；7.为保护重要建筑物、生态环境或其他特殊需要的地段。
二、挡土墙的分类1.按挡土墙的位置来分划分，我们一般将挡土墙分为以下几种类型：路堑挡土墙：设置在路堑边坡底部，主要用于支撑开挖后不能自行稳定的山坡，同时可减少挖方数量，降低挖方边坡的高度。
路肩挡土墙：设置在路肩部位，墙顶是路肩的组成部分，其用途与路堤墙相同。
它还可以保护临近路线的既有的重要建筑物。
路堤挡土墙：设置在高填土路提或陡坡路堤的下方，可以防止路堤边坡或路堤沿基底滑动，同时可以收缩路堤坡脚，减少填方数量，减少拆迁和占地面积。
山坡挡土墙：设置在路堑或路堤上方，用于支撑山坡上可能坍滑的覆盖层、破碎岩层或山体滑坡浸水挡土墙：沿河路堤，在傍水的一侧设置挡土墙，可以防止水流对路基的冲刷和侵蚀，也是减少压缩河床的有效措施2.按照挡土墙的结构形式划分，我们一般将挡土墙分为以下几种类型（这里只涉及几种常见的挡土墙）：重力式挡土墙：是以挡土墙自身重力来维持挡土墙在土压力作用下的稳定。
它是我国目前常用的一种挡土墙。
常见的重力式挡土墙高度一般在5～6 m以下，大多采用结构简单的梯形截面形式，对于超高重力式挡土墙（一般指6m以上的挡墙）即有半重力式、衡重力式等多种形式。
重力式挡土墙可根据其墙背的坡度分为以下几种类型（如下图）：重力式挡土墙和悬臂式挡土墙的示意图（如下图）：薄壁式挡土墙：包括悬臂式挡土墙和扶壁式挡土墙两种；一般墙高6m以内采用悬臂式，6m以上采用扶壁式∙悬臂式挡土墙：是由立板（墙面板）和底板（墙趾板和墙踵板）两部分组成，一般形式为如下图所示：∙∙扶壁式挡土墙：当挡土墙的墙高h>10m时，为了增加悬臂的抗弯刚度，沿墙长纵向每隔0.8-1.0m，设置一道扶壁∙锚定式挡土墙：包括锚杆式和锚定板式两种∙锚杆式挡土墙：是由预制的钢筋混凝土立柱、挡土板构成墙面，与水平或倾斜的钢锚杆联合组成。
挡土墙设计施工最全解读一、挡土墙的介绍1。
定义挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
2.各部分的名称在挡土墙横断面中，与被支承土体直接接触的部位称为墙背;与墙背相对的、临空的部位称为墙面;与地基直接接触的部位称为基底;与基底相对的、墙的顶面称为墙顶;基底的前端称为墙趾;基底的后端称为墙踵.3.应用范围路基在遇到下列情况时可考虑修建挡土墙1.陡坡地段；2.为避免大量挖方及降低边坡高度的路堑地段；3.可能产生塌方、滑坡的不良地质地段;4。
高填方地段；5.水流冲刷严重或长期受水浸泡的沿河路基地段;6.为节约用地、减少拆迁或者少占用农田的地段；7。
为保护重要建筑物、生态环境或其他特殊需要的地段。
二、挡土墙的分类1.按挡土墙的位置来分划分,我们一般将挡土墙分为以下几种类型：路堑挡土墙：设置在路堑边坡底部，主要用于支撑开挖后不能自行稳定的山坡，同时可减少挖方数量,降低挖方边坡的高度。
路肩挡土墙：设置在路肩部位，墙顶是路肩的组成部分，其用途与路堤墙相同。
它还可以保护临近路线的既有的重要建筑物。
路堤挡土墙：设置在高填土路提或陡坡路堤的下方，可以防止路堤边坡或路堤沿基底滑动,同时可以收缩路堤坡脚,减少填方数量，减少拆迁和占地面积。
山坡挡土墙：设置在路堑或路堤上方，用于支撑山坡上可能坍滑的覆盖层、破碎岩层或山体滑坡浸水挡土墙：沿河路堤，在傍水的一侧设置挡土墙,可以防止水流对路基的冲刷和侵蚀，也是减少压缩河床的有效措施2.按照挡土墙的结构形式划分，我们一般将挡土墙分为以下几种类型（这里只涉及几种常见的挡土墙）:重力式挡土墙：是以挡土墙自身重力来维持挡土墙在土压力作用下的稳定.它是我国目前常用的一种挡土墙。
常见的重力式挡土墙高度一般在5～6 m以下,大多采用结构简单的梯形截面形式，对于超高重力式挡土墙(一般指6m以上的挡墙）即有半重力式、衡重力式等多种形式.重力式挡土墙可根据其墙背的坡度分为以下几种类型（如下图）：重力式挡土墙和悬臂式挡土墙的示意图(如下图）：薄壁式挡土墙:包括悬臂式挡土墙和扶壁式挡土墙两种；一般墙高6m以内采用悬臂式，6m以上采用扶壁式悬臂式挡土墙：是由立板（墙面板）和底板（墙趾板和墙踵板)两部分组成，一般形式为如下图所示：扶壁式挡土墙：当挡土墙的墙高h〉10m时，为了增加悬臂的抗弯刚度，沿墙长纵向每隔0。
挡土墙我们总是挖了这座山,又填了那个坑。
我们把他的脚挖断，又不让他瘸腿，我们又给他做了个很不自然的假肢，不让他倒下……这就是挡土墙！第一部分、基本概念及分类1、挡土墙的事故案例2、基本概念3、挡土墙的分类1、挡土墙的事故案例挡土墙的事故案例挡土墙的事故案例挡土墙的事故案例挡土墙的事故案例挡土墙的事故案例3 、挡土墙墙体材料分类(1)按挡土墙的设置位置(2)按挡土墙墙体材料(3)按断面的几何形状及受力特点(1)、按挡土墙的设置位置分类a、路堤墙b、路肩墙c、路堑墙d、山坡墙(2)、按挡土墙墙体材料分类a、石砌挡土墙（或其他砌块）b、混凝土挡土墙（或毛石混凝土）c、钢筋混凝土挡土墙（成本较高）d、钢板挡土墙（工程时间较快）第二部分、常用挡土墙介绍常用挡土墙的形式、定义、特点和使用范围1、重力式挡土墙2、悬壁（臂）式挡土墙3、扶壁（臂）式挡土墙4、锚杆、锚定板式挡土墙5、桩板式挡土墙6、土钉墙7、加筋挡土墙1、重力式挡土墙图示：重力式挡土墙定义：重力式挡土墙一般用块石、砖或素混凝土（毛石混凝土）筑成，它是靠挡土墙本身所受到的重力保持稳定，通常用于h<6m的低挡土墙。
例例重力式挡土墙特点：1.结构简单，施工方便；2.施工工期短；3.能就地取材；4. 对地基承载力要求高；5.工程量大，沉降量大。
适用范围：地层稳定、开挖土石方时不会危及相邻建筑物安全的地段，墙高h<6m且地基承载力较高地段。
重力式挡土墙受力原理重力式挡土墙图集需用参数：(1)墙身截面形式(2)土力学参数：a 、填料内摩擦角b 、基地摩擦系数(3)墙高(4)墙顶荷载(5)根据挡墙重要程度和现场情况再做适当的调整。
图集选用：挡土墙图集重力式挡土墙基本构造1、墙身(1)、墙背构造要求(2)、墙面构造要求(3)、墙顶构造要求(4)、护栏2、基础3、排水设施4、沉降缝和伸缩缝重力式挡土墙墙背：根据墙背倾斜方向的不同，墙身断面形式可分为仰斜、垂直、俯斜和衡重式等几种．如图示。
挡土墙设计一、挡土墙的分类及用途为防止路基填土或山坡土体坍塌而修筑的承受土体侧压力的墙式构造物，称为挡土墙。
在公路工程中，它广泛地用于支撑路堤填土或路堑边坡，以及桥台、隧道洞口和河流堤岸等处。
路基工程中，挡土墙的建筑费用较高，故路基设计时，应与其他可能的工程方案进行技术经济比较，择优选定。
公路工程中的挡土墙主要按下述几种方法进行分类。
按照挡土墙设置的位置，挡土墙可分为：路堑墙、路堤墙、路肩墙和山坡墙等类型，如图2-5-1所示。
按照结构形式，挡土墙可分为：重力式挡土墙、锚定式挡土墙、薄壁式挡土墙、加筋土挡土墙等。
按照墙体材料，挡土墙可分为：石砌挡土墙、混凝土挡土墙、钢筋混凝土挡土墙、钢板挡土墙等。
挡土墙各部分名称如图2-5-1a)所示。
靠回填土或山体的一侧面称为墒背；外露的一侧面称为墙面．也称墙胸；墙的顶面部分称为墙顶；墙的底面部分称为基底或墙底；墙面与墙底的交线称为墙趾；墙背与墙底的变线称为墙踵；墙背与铅垂线的夹角称为墙背倾角a。
挡土墙设置位置不同，其用途也不相同。
路堑墙设置在路堑边坡底部，主要用于支撑开挖后不能自行稳定的山坡，同时可减少挖方数量，降低挖方边坡的高度(图2-5-1a)。
路堤墙设置在高填土路提或陡坡路堤的下方，可以防止路堤边坡或路堤沿基底滑动，同时可以收缩路堤坡脚，减少填方数量，减少拆迁和占地面积(图2-5-1b)。
路肩墙设置在路肩部位，墙顶是路肩的组成部分，其用途与路堤墙相同。
它还可以保护临近路线的既有的重要建筑物(图2-5-1c)。
沿河路堤，在傍水的一侧设置挡土墙，可以防止水流对路基的冲刷和侵蚀，也是减少压缩河床的有效措施(图2-5-1d)。
山坡墙设置在路堑或路堤上方，用于支撑山坡上可能坍滑的覆盖层、破碎岩层或山体滑坡(图2-5-1e、图2-5-1f)。
为一个整体。
在这个整体中起控制作用的是填土与拉筋之间的摩擦力。
面板的作用是阻挡填土坍落挤出，迫使填土与拉筋结合为整体。
加筋土挡土墙属于柔性结构，对地基变形适应性大，建筑高度大，具有省工、省料、施工方便、快速等优点，适用于填土路基。
