挡土墙基本知识

最全挡土墙讲解挡土墙，这个在建筑和土木工程领域中扮演着重要角色的结构，可能对于非专业人士来说有些陌生。

但实际上，它在我们的生活中无处不在，默默地发挥着重要作用。

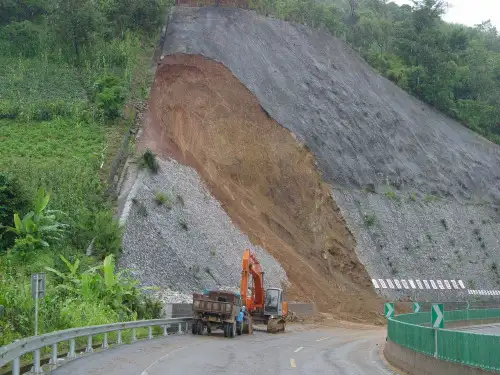

想象一下，当你走在陡峭的山坡旁，或者看到高速公路边的斜坡，那些防止土石滑落、保持地形稳定的结构，就是挡土墙。

那么，什么是挡土墙呢？简单来说，它是一种用来抵抗土体侧压力，防止土体变形失稳的构造物。

挡土墙的类型多种多样，常见的有重力式挡土墙、悬臂式挡土墙、扶壁式挡土墙、锚杆挡土墙等等。

重力式挡土墙，顾名思义，主要依靠自身的重力来维持稳定。

它通常由块石、混凝土或毛石混凝土等材料筑成，结构简单，施工方便，但自重大，对地基承载力要求较高。

这种挡土墙适用于高度较低、地质条件较好的场合。

悬臂式挡土墙则由立壁和底板组成，它的结构轻巧，能节省材料，但对钢筋和混凝土的用量有一定要求。

在一些空间有限、需要节省用地的地方，悬臂式挡土墙常常能发挥出优势。

扶壁式挡土墙可以看作是悬臂式挡土墙的加强版，通过增设扶壁来增强墙体的稳定性和抗弯能力。

它适用于更高的挡土墙工程。

锚杆挡土墙是依靠锚杆的锚固力来维持墙体的稳定。

这种挡土墙结构轻巧，能适应较大的变形，常用于高边坡防护等工程。

在设计和建造挡土墙时，需要考虑多个因素。

首先是地质条件，不同的地质情况会影响挡土墙的选型和基础设计。

比如，在软弱地基上，可能就不太适合建造重力式挡土墙。

其次是土压力的计算，这是确定挡土墙尺寸和结构强度的关键。

土压力的大小和分布受到土体性质、墙高、填土坡度等多种因素的影响。

此外，挡土墙的排水设计也至关重要。

如果排水不畅，墙后的水压力会增加，导致挡土墙的稳定性下降。

因此，通常会在挡土墙中设置排水孔，并在墙后铺设排水材料，如碎石、砂等，以迅速排除积水。

施工过程也是确保挡土墙质量的关键环节。

在施工前，要做好场地清理和平整工作，确保基础坚实。

施工过程中，要严格按照设计要求进行材料的选用和施工工艺的控制。

比如，混凝土的浇筑要保证密实，钢筋的布置要符合规范。

挡土墙整套资料在建筑和土木工程领域，挡土墙是一种常见且重要的结构，用于支撑填土或山坡土体，防止土体变形失稳，保证边坡的稳定性和安全性。

本文将为您详细介绍挡土墙的相关知识，包括其定义、类型、设计要点、施工流程以及维护等方面的内容。

一、挡土墙的定义与作用挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。

它的主要作用是：1、保持土体稳定，防止滑坡和坍塌，保障周边建筑物和道路的安全。

2、节约用地，在有限的空间内实现土地的有效利用。

3、改善景观，通过合理的设计，使挡土墙与周围环境相协调。

二、挡土墙的类型根据不同的分类标准，挡土墙可以分为多种类型。

常见的分类方式有：1、按照结构形式划分重力式挡土墙：依靠自身重力来维持稳定，通常由块石、混凝土或浆砌片石等材料筑成。

悬臂式挡土墙：由立壁、趾板和踵板三部分组成，通过悬臂的抗弯能力来抵抗土压力。

扶壁式挡土墙：在悬臂式挡土墙的基础上，增设扶壁，以增强其稳定性。

锚杆式挡土墙：通过锚杆将挡土墙与稳定的地层相连，利用锚杆的拉力来抵抗土压力。

加筋土挡土墙：在土中加入拉筋，利用拉筋与土之间的摩擦力来维持墙体的稳定。

2、按照材料划分砖石挡土墙：使用砖块、石块等砌筑而成。

混凝土挡土墙：采用混凝土浇筑而成，具有较高的强度和耐久性。

钢筋混凝土挡土墙：结合了钢筋和混凝土的优点，性能更为优越。

钢板挡土墙：由钢板拼接而成，施工速度快，但成本较高。

三、挡土墙的设计要点1、土压力计算准确计算作用在挡土墙上的土压力是设计的关键。

土压力的大小和分布受到填土性质、墙体高度、坡度等因素的影响。

2、稳定性验算包括抗滑移稳定性、抗倾覆稳定性和地基承载力验算，以确保挡土墙在各种工况下都能保持稳定。

3、排水设计良好的排水系统可以有效地降低墙后土体的水压力，提高挡土墙的稳定性。

排水措施通常包括设置泄水孔、排水盲沟等。

4、墙体强度设计根据计算得到的内力，确定墙体的截面尺寸和配筋，保证墙体具有足够的强度和刚度。

路基路面挡土墙设计知识点在道路工程中，路基和路面的设计是非常重要的部分。

其中，挡土墙作为路基工程的一项重要设施，起到了抵抗土体侵蚀和稳定路基的作用。

因此，掌握挡土墙的设计知识点是非常必要的。

本文将介绍挡土墙设计中的几个关键知识点。

1. 挡土墙的类型挡土墙根据其结构和材料可以分为多种类型，如重力式挡土墙、悬臂式挡土墙和承台式挡土墙等。

重力式挡土墙主要靠墙体自身的重力抵抗土压力；悬臂式挡土墙则是利用墙体上部向外的倾覆力矩来平衡土压力；承台式挡土墙则在重力式挡土墙的基础上加设了承台来增加抗倾覆能力。

根据实际情况选择合适的挡土墙类型十分重要。

2. 土压力的计算在挡土墙的设计中，土压力是一个重要的考虑因素。

在计算土压力时需要考虑土体的黏聚力、内摩擦角、水分含量等因素。

一般可以采用势流理论或极限平衡法来计算土压力，确保挡土墙能够稳定地抵抗土压力。

3. 挡土墙的稳定性挡土墙的稳定性是设计中的一个重要考虑因素。

挡土墙的稳定性包括抗倾覆稳定性和抗滑稳定性。

为了确保挡土墙的稳定，可以采用加宽墙身、设置地锚或增加抗滑桩等措施。

同时，在挡土墙设计中还需要考虑地震作用、风力影响等外力因素的影响。

4. 挡土墙的排水设计在挡土墙的设计中，排水是一个重要的考虑因素。

如果土体中存在过多的水分，会导致土体的液化，从而影响挡土墙的稳定。

因此，在挡土墙的设计中需要考虑排水措施，如设置排水管网、增加排水孔等，确保土体的排水性能。

5. 挡土墙的材料选择挡土墙的材料选择也是设计中的一个重要方面。

常见的挡土墙材料包括混凝土、钢筋混凝土、钢板桩等。

材料的选择应根据挡土墙的设计要求和实际情况，综合考虑材料的强度、耐久性、成本等因素。

总结：挡土墙设计的知识点包括挡土墙的类型、土压力的计算、挡土墙的稳定性、排水设计和材料选择。

在实际设计中，还需要考虑挡土墙与其他结构的协调、施工工艺的可行性等因素。

通过合理的设计和选择，可以确保挡土墙在道路工程中发挥出良好的稳定作用。

一、挡土墙基本知识（挡墙分类）1、挡土墙的分类挡土墙指的是为防止路基填土或山坡岩土坍塌而修筑的、承受土体侧压力的墙式构造物；或者说是用来支撑路基填土或山坡土体，防止填土或土体变形失稳的一种构造物。

1.1按位置分的挡土墙•路肩墙:墙顶同路肩一样平•路堤墙:用于路堤坡脚，墙顶以上有一定填土高度•路堑墙:用于稳定路堑边坡根据墙背坡的倾斜方向，分俯斜、仰斜、垂直三种形式；当墙背坡只有一个的为直线形墙背，多于一个的为折线形墙背。

1.2按结构特点分的挡土墙（1）重力式挡土墙重力式挡土墙是以墙身自重来维持挡土墙在土压力作用下的稳定，它是我国目前最常用的一种挡土墙形式。

重力式挡墙多用浆砌片石砌筑，缺乏石料地区有时可用混凝土预制块作为砌体，也可直接用混凝土浇筑，一般不配钢筋或只在局部范围配置少量钢筋。

半重力式挡土墙由立壁和底板组成，按受力需要，不设钢筋或在受拉区应力较大处局部设置钢筋而将墙背建造成折线型的重力式挡土墙。

在地下水位较高或较软弱的地基上，不适宜采用重力式挡墙，可采用半重力式挡土墙。

（2）衡重式挡土墙墙背设有衡重台（减荷台）的重力式挡土建筑物。

（3）悬臂式挡土墙由底板及固定在底板上的悬臂式直墙构成，主要依靠底板上的填土重量维持稳定的挡土建筑物。

（4）扶壁式挡土墙由底板及固定在底板上的直墙和扶臂构成的，主要依靠底板上的填土重量维持稳定的挡土建筑物。

（5）板桩式挡土墙利用板桩挡土，依靠自身锚固力或设帽梁、拉杆及固定在可靠地基上的锚钉墙维持稳定的挡土建筑物。

（6）加筋土式挡土墙利用较薄的墙身结构挡土，依靠墙后布置的土工合成材料减少土压力以维持稳定的挡土建筑物。

（7）锚杆式挡土墙利用板肋式、格构式或排桩式墙身结构挡土，依靠固定岩石在可靠地基上的锚杆维持稳定的挡土建筑物。

（8）锚定板式挡土墙（9）土钉式挡土墙土钉与锚杆支护的区别：1、锚杆支护是主动支护；土钉则是被动支护，土钉一般不施加预应力。

2、工作机理不同：土钉支护是与土体共同作用产生相当于重力式挡墙的效果；锚杆就是相当于在土体中找个支点受力拉住边坡的效果，将拉力分散到土体深处。

史上最全挡土墙知识盘点（附精品案例）一、挡土墙简介1、定义挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。

2、各部分的名称在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的临空的部位称为墙面；与地基直接接触的部位称为基底；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。

3、应用范围路基在遇到下列情况时可考虑修建挡土墙：1）陡坡地段；2）为避免大量挖方及降低边坡高度的路堑地段；3）可能产生塌方、滑坡的不良地质地段；4）高填方地段；5）水流冲刷严重或长期受水浸泡的沿河路基地段；6）为节约用地、减少拆迁或者少占用农田的地段；7）为保护重要建筑物、生态环境或其他特殊需要的地段。

二、挡土墙的分类1、按挡土墙的位置划分1）路堑挡土墙：设置在路堑边坡底部，主要用于支撑开挖后不能自行稳定的山坡，同时可减少挖方数量，降低挖方边坡的高度。

2）路肩挡土墙：设置在路肩部位，墙顶是路肩的组成部分，其用途与路堤墙相同。

它还可以保护临近路线既有的重要建筑物。

3）路堤挡土墙：设置在高填土路提或陡坡路堤的下方，可以防止路堤边坡或路堤沿基底滑动，同时可以收缩路堤坡脚，减少填方数量，减少拆迁和占地面积。

4）山坡挡土墙：设置在路堑或路堤上方，用于支撑山坡上可能坍滑的覆盖层、破碎岩层或山体滑坡。

5）浸水挡土墙：沿河路堤，在傍水的一侧设置挡土墙，可以防止水流对路基的冲刷和侵蚀，也是减少压缩河床的有效措施。

2、按照挡土墙的结构形式划分1）重力式挡土墙：以挡土墙自身重力来维持挡土墙在土压力作用下的稳定，是我国目前常用的一种挡土墙。

常见的重力式挡土墙高度一般在5～6 m以下，大多采用结构简单的梯形截面形式，对于超高重力式挡土墙（一般指6m以上的挡墙）即有半重力式、衡重力式等多种形式。

重力式挡土墙可根据其墙背的坡度分为以下几种类型：重力式挡土墙和悬臂式挡土墙的示意图：2）薄壁式挡土墙：包括悬臂式挡土墙和扶壁式挡土墙两种。

挡土墙,基础知识
修筑的墙式构造物。

它广泛用于路堤或路堑边坡、隧道洞口，桥梁两端及河流岸边等。

挡土墙的分类很多。

一般多用片(块)石砌筑，其坊土数量较大，但形式简单，施工方便，可就地取材，因而被广泛采用。

适用范围：
（1）陡坡路段或岩石风化的路堑边坡路段；
（2）需要降低路基边坡高度以减少大量填方、挖方的路段；
（3）增加不良地质路段边坡稳定，以防止产生滑坍；
（4）防止沿河路段水流冲刷；
（5）桥梁或隧道与路基的连接地段；
（6）节约道路用地、减少拆迁或少占农田；
（7）保护重要建筑、生态环境或其他需要特殊保护的地段。

按修筑挡土墙材料分类:石砌挡土墙、砖砌挡土墙、混凝土挡土墙、钢筋混凝土挡土墙和加筋土挡土墙等类型；
按挡土墙分布位置分类:
路堑墙示意图路堑墙

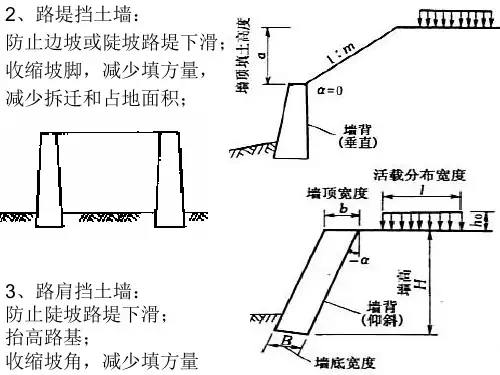

路堤墙示意图路堤墙
路肩墙示意图路肩墙
按挡土墙的结构形式分类:
重力式挡土墙示意图
重力式挡土墙
锚杆式挡土墙示意图
锚杆式挡土墙
锚定式挡土墙示意图
锚定式挡土墙
悬臂式挡土墙示意图
悬臂式挡土墙
扶壁式挡土墙示意图
扶壁式挡土墙
加筋式挡土墙示意图
加筋式挡土墙。

挡土墙基本知识点总结挡土墙基本知识点总结挡土墙是土木工程中常见的一种结构形式，广泛用于土方工程、水利工程、交通工程等领域。

它的作用是通过挡土墙结构的稳定性来防止土方体发生滑动、倾斜等不稳定现象，从而保护周边环境的安全。

一、挡土墙的分类根据挡土墙结构形式的不同，挡土墙可以分为重力挡土墙、加筋挡土墙和排水挡土墙。

1. 重力挡土墙重力挡土墙是指依靠挡土墙的自重来抵抗土坡的压力，保持挡土墙的稳定性。

其设计原则是要满足平衡方程式，即挡土墙的自重要大于土方体对其的推力。

2. 加筋挡土墙加筋挡土墙是在土体背后设置加筋材料，通过加筋材料的刚性作用来抵抗土坡的压力。

加筋材料可以是钢筋、钢板、玻璃钢等。

3. 排水挡土墙排水挡土墙是通过在挡土墙内部设置排水系统，将土体内部的水排出，从而降低土体的饱和度，增加挡土墙结构的稳定性。

二、挡土墙的设计要点设计挡土墙时，需要考虑以下几个要点：1. 墙体高度挡土墙的高度是设计中的重要参数，高度过大会增加挡土墙的稳定性难度，需要采取加固措施；而高度过小则会影响挡土墙的效果。

根据实际情况，确定合适的挡土墙高度。

2. 墙体坡度挡土墙的坡度决定了土质的稳定性，一般情况下挡土墙的坡度应根据土质的特性、工程地质条件等进行合理调整。

3. 土体的侧压力土体对挡土墙的侧压力是设计中需要考虑的重要参数。

依据土壤力学原理，侧压力的大小与土体的粒度、比重、水分含量、土壤内摩擦角等有关。

4. 挡土墙的稳定性计算挡土墙的稳定性计算是设计中的关键步骤，需要考虑土体的自重、侧压力、倾覆力矩等参数，并根据土壤力学原理进行计算，以确定挡土墙结构的稳定性。

三、挡土墙的施工要点1. 土方开挖挡土墙施工前需对土方进行开挖，根据设计要求进行施工。

土方开挖过程中需注意安全措施，防止坍塌事故的发生。

2. 墙体建造挡土墙的墙体建造主要包括砌筑、浇灌、拼装等方式。

在建造过程中，要确保墙体的垂直度和水平度，墙体连接处的固定也要牢固可靠。
