挡土墙种类

挡土墙分类，挡土墙类型及适用范围（一）引言概述：挡土墙是用于控制土壤侧向移动和保护基础设施安全的重要结构工程。

不同类型的挡土墙适用于不同的地形条件和工程需求。

本文将系统地介绍挡土墙的分类、类型及适用范围，以便读者对该领域有更深入的了解。

一、重力挡土墙重力挡土墙是以墙体自身的重力作用为主要稳定力的一种挡土结构。

它通常由砌体、石块或混凝土等材料构成，并通过增加墙体的自重来耐受土壤的压力。

重力挡土墙适用于基础稳定，土壤侧压较小的地区。

1.1 砖石重力挡土墙1.2 混凝土重力挡土墙1.3 土石重力挡土墙1.4 钢筋混凝土重力挡土墙1.5 砂袋重力挡土墙二、悬臂挡土墙悬臂挡土墙是通过墙体与地基之间的摩擦力来抵抗土壤的压力，因此其特点是墙体底部可以悬空。

这种类型的挡土墙适用于地基简化、建造时间紧迫的情况。

2.1 钢筋混凝土悬臂挡土墙2.2 钢板悬臂挡土墙2.3 预制悬臂挡土墙2.4 木质悬臂挡土墙2.5 板桩悬臂挡土墙三、悬臂锚固挡土墙悬臂锚固挡土墙是将锚杆或锚索固定在土壤深处，并通过锚杆或锚索的固定力来增加挡土墙的稳定性。

这种类型的挡土墙适用于土壤具有良好抗剪性和可靠锚固条件的地区。

3.1 锚杆悬臂挡土墙3.2 锚索悬臂挡土墙3.3 土工格栅悬臂挡土墙3.4 钢筋混凝土悬臂挡土墙3.5 预应力混凝土悬臂挡土墙四、挡土墙适用范围不同类型的挡土墙适用于不同的地形、土壤和工程需求。

合理选择适合的挡土墙类型可有效提高工程的安全性和经济性。

4.1 高边坡挡土墙4.2 堤坝挡土墙4.3 路堤挡土墙4.4 基坑挡土墙4.5 海岸防护挡土墙五、总结通过对挡土墙的分类、类型及适用范围的介绍，我们可以更好地了解挡土墙的设计原理和应用场景。

在实际工程中，根据地形条件和工程需求，选择适合的挡土墙类型是保障工程安全和经济可行性的关键。

未来的挡土墙领域还有很多研究课题值得深入探讨和发展。

挡土墙种类大全（一）引言概述：挡土墙是一种用于抵御土壤压力、控制土壤侵蚀和保护基础设施的重要结构。

本文将介绍挡土墙的种类大全，以帮助读者了解各种类型的挡土墙及其特点应用。

正文：一、重力挡土墙1. 砖石挡土墙：使用砖块或石块组成的墙体，重力作用下稳定。

2. 钢筋混凝土挡土墙：以钢筋混凝土作为结构材料，具有较高的抗压能力。

3. 预应力混凝土挡土墙：通过预应力钢筋增加挡土墙的稳定性，适用于抗震要求较高的场所。

4. 大型石挡土墙：使用大块石头堆砌而成，外观具有较强的装饰性。

二、悬臂挡土墙1. 重力式悬臂挡土墙：通过基座和重力平衡来抵抗土壤压力。

2. 钢筋混凝土悬臂挡土墙：结合钢筋混凝土和重力原理，具有更好的稳定性。

3. 悬臂挡土墙配备振动装置：通过悬臂振动来改善土壤稳定性，常用于软土地区。

三、挡墙加筋挡土墙1. 地锚挡墙：通过地锚将挡土墙与悬挂锚固在地面上的锚杆相连接，增加墙体稳定性。

2. 桩锚挡墙：使用桩锚连接地下桩和挡土墙，适用于高土压场所。

3. 钢丝绳挡土墙：使用钢丝绳和网格构建墙体，增加抗拉强度。

四、钢桩挡土墙1. H型钢桩挡土墙：采用H型钢桩嵌入土壤中，形成连续的墙体结构，适用于软土地区。

2. 板桩挡土墙：由单排或双排钢板桩组成，通过相互连接形成连续墙体。

3. 混凝土桩挡土墙：钢筋混凝土桩嵌入土壤中形成桩墙，具有较高的稳定性。

五、自然挡土墙1. 悬崖挡土墙：利用自然岩石或地形构成的悬崖作为挡土墙，具有天然的稳定性。

2. 河堤挡土墙：河岸形成的堤防作为挡土墙，适用于河岸保护。

3. 原生土挡土墙：利用现有土壤形成的斜坡作为挡土墙，适用于临时性工程。

总结：本文介绍了挡土墙的种类大全（一），包括重力挡土墙、悬臂挡土墙、挡墙加筋挡土墙、钢桩挡土墙和自然挡土墙。

每种类型都具有不同的特点和应用场合。

了解这些种类有助于选择合适的挡土墙结构，确保工程的稳定性和安全性。

挡土墙种类（二）引言概述：在挡土工程中，挡土墙是一种重要的结构，用于抵抗土体的侧向压力和防止土坡滑动。

本文将深入探讨挡土墙的种类（二），包括重力式挡土墙、加筋挡土墙、悬臂挡土墙、预制挡土墙和路堤挡土墙。

每种挡土墙类型的特点、适用范围和施工方法将在正文中详细介绍。

正文：1. 重力式挡土墙：- 自重作用：重力式挡土墙主要依靠自身重量来抵抗土体的压力。

- 结构特点：采用沿墙面分层排列的大块石头或混凝土构筑，可提供良好的稳定性。

- 适用范围：适用于矮墙、边坡护坡和道路挡土墙等。

- 施工方法：先进行墙基开挖、基础垫层的铺设，然后将石块或混凝土逐层填充，并注意墙顶坡度设计。

2. 加筋挡土墙：- 加筋方式：加筋挡土墙通过在墙的内部或背面嵌入钢筋或地面锚杆来增加墙体的稳定性。

- 特点优势：具有较高的抗侧向位移能力和较大的承载能力，适用于高度较大的挡土墙。

- 适用范围：常用于大型土石方工程、挡土墙和挡土坝等。

- 施工方法：先进行墙基开挖和基础的铺设，然后逐层建构墙体，并在墙的背面或内部嵌入加筋材料。

3. 悬臂挡土墙：- 结构特点：悬臂挡土墙利用墙体自身的重量和悬臂杆件的力作用来稳定土体。

- 适用范围：适用于较高的挡土墙和高度不规则或曲线形状的挡土墙。

- 特点优势：悬臂挡土墙具有较大的抗倾覆能力和较小的排土工程量。

- 施工方法：先进行墙基开挖、基础的铺设以及制作悬臂杆件，然后逐步建构挡土墙。

4. 预制挡土墙：- 预制方式：预制挡土墙是在现场外部制备墙体构件，并在施工现场进行安装拼接。

- 特点优势：具有施工便利性和较快的施工效率，减少现场工期。

- 适用范围：常用于公路、铁路和水利工程等。

- 施工方法：选取适当的预制方法，如预制混凝土挡土墙、预制钢结构挡土墙等，并进行现场的组装和安装。

5. 路堤挡土墙：- 用途特点：路堤挡土墙是用于公路或铁路路堤侧边的挡土结构。

- 结构形式：可采用重力式挡土墙、加筋挡土墙和悬臂挡土墙等形式。

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！
挡土墙有哪几种类型,各有什么特点?
挡土墙有哪几种类型,各有什么特点?
按结构分：
（一）重力式挡土墙
重力式挡土墙靠自身重力平衡土体，一般型式简单、施
工方便、圬工量大，对基础要求也较高。

依据墙背型式不同，其种类有普通重力式挡墙、不带衡重台的折线墙背式重力挡
墙和衡重式挡墙。

衡重式挡墙属重力式挡墙；衡重台上填土使得墙身重心
后移，增加了墙身的稳定性；墙胸很陡，下墙背仰斜，可以
减小墙的高度和土方开挖；但基底面积较小，对地基要求较
高。

（二）锚定式挡土墙
锚定式挡土墙属于轻型挡土墙，通常包括锚杆式和锚定
板式两种。

锚杆式挡墙主要由预制的钢筋混凝土立柱和挡土板构
成墙面、与水平或倾斜的钢锚杆联合作用支挡土体，主要是
靠埋置岩土中的锚杆的抗拉力拉住立柱保证土体稳定的。

锚定板式则将锚杆换为拉杆，在其土中的末端连上锚定板。

它不适于路堑，路堤施工容易实现。

（三）薄壁式挡墙
薄壁式挡土墙是钢筋混凝土结构，包括悬臂式和扶壁式
两种主要型式。

混凝土挡土墙规格及种类一、前言挡土墙是一种用来保护山体、防止土壤沉降、防止滑坡、抵抗洪水冲刷的结构工程，是工程建设中重要的构造物之一。

混凝土挡土墙是一种常见的挡土墙，具有结构稳定、使用寿命长、施工方便等优点，是工程建设中经常采用的一种挡土墙。

本文将对混凝土挡土墙的规格及种类进行详细介绍，以供工程建设者参考。

二、挡土墙的分类1.按照结构形式划分（1）重力式挡土墙重力式挡土墙是指挡土墙本身具有足够的重量，能够通过自身重力抵抗土体压力的一种挡土墙。

其结构简单、施工方便、成本较低，但需要占用较大的土地面积。

（2）钢筋混凝土挡土墙钢筋混凝土挡土墙是指在混凝土结构中加入钢筋，通过钢筋的拉力抵抗土体压力的一种挡土墙。

其结构稳定、使用寿命长、可塑性好、抗震性能好，但施工难度较大、成本较高。

2.按照施工方式划分（1）预制式挡土墙预制式挡土墙是指在工厂中预先制成挡土墙构件，然后运输到现场进行拼装、安装的一种挡土墙。

其优点是施工速度快、质量易于控制、可重复使用，但需要占用较大的土地面积，并且需要额外的运输成本。

（2）现浇式挡土墙现浇式挡土墙是指在现场进行混凝土浇筑的一种挡土墙。

其优点是适用范围广、可根据需要进行调整、可塑性好，但需要现场施工，可能受到天气、现场环境等因素的影响。

三、混凝土挡土墙的规格1.挡土墙的高度混凝土挡土墙的高度应根据具体工程需要进行设计，并根据当地的地形、地质条件、气候等因素进行调整。

一般来说，挡土墙的高度应不超过30米。

2.挡土墙的宽度混凝土挡土墙的宽度应根据土壤的稳定性、挡土墙的高度、地形、地质条件等因素进行设计。

一般来说，挡土墙的宽度应不小于1.5米。

3.挡土墙的倾斜角度混凝土挡土墙的倾斜角度应根据具体工程需要进行设计。

一般来说，挡土墙的倾斜角度应根据土壤的稳定性、挡土墙的高度、地形、地质条件等因素进行调整。

一般来说，挡土墙的倾斜角度应在15度至25度之间。

4.挡土墙的厚度混凝土挡土墙的厚度应根据具体工程需要进行设计。

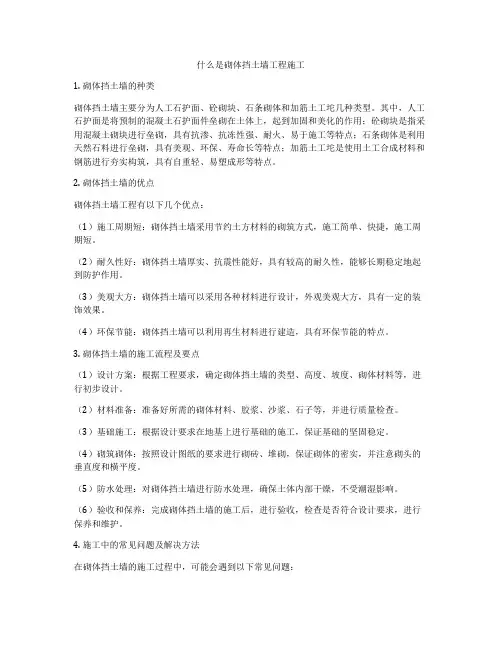

什么是砌体挡土墙工程施工1. 砌体挡土墙的种类砌体挡土墙主要分为人工石护面、砼砌块、石条砌体和加筋土工坨几种类型。

其中，人工石护面是将预制的混凝土石护面件垒砌在土体上，起到加固和美化的作用；砼砌块是指采用混凝土砌块进行垒砌，具有抗渗、抗冻性强、耐火、易于施工等特点；石条砌体是利用天然石料进行垒砌，具有美观、环保、寿命长等特点；加筋土工坨是使用土工合成材料和钢筋进行夯实构筑，具有自重轻、易塑成形等特点。

2. 砌体挡土墙的优点砌体挡土墙工程有以下几个优点：（1）施工周期短：砌体挡土墙采用节约土方材料的砌筑方式，施工简单、快捷，施工周期短。

（2）耐久性好：砌体挡土墙厚实、抗震性能好，具有较高的耐久性，能够长期稳定地起到防护作用。

（3）美观大方：砌体挡土墙可以采用各种材料进行设计，外观美观大方，具有一定的装饰效果。

（4）环保节能：砌体挡土墙可以利用再生材料进行建造，具有环保节能的特点。

3. 砌体挡土墙的施工流程及要点（1）设计方案：根据工程要求，确定砌体挡土墙的类型、高度、坡度、砌体材料等，进行初步设计。

（2）材料准备：准备好所需的砌体材料、胶浆、沙浆、石子等，并进行质量检查。

（3）基础施工：根据设计要求在地基上进行基础的施工，保证基础的坚固稳定。

（4）砌筑砌体：按照设计图纸的要求进行砌砖、堆砌，保证砌体的密实，并注意砌头的垂直度和横平度。

（5）防水处理：对砌体挡土墙进行防水处理，确保土体内部干燥，不受潮湿影响。

（6）验收和保养：完成砌体挡土墙的施工后，进行验收，检查是否符合设计要求，进行保养和维护。

4. 施工中的常见问题及解决方法在砌体挡土墙的施工过程中，可能会遇到以下常见问题：（1）材料质量问题：砌体材料质量不合格，影响砌体挡土墙的抗震性能。

解决方法是严格把控材料质量，检查合格后再使用。

（2）砌体砌筑不规范：砌砖石不密实、垂直度不合格，影响砌体挡土墙的稳定性。

解决方法是加强现场管理，培训工人技术。

（3）防水处理不到位：未及时进行防水处理，导致砌体挡土墙内部潮湿，影响使用寿命。

挡土墙的种类
1、护坡挡土墙：它是在护坡体系中使用的一种挡土墙，由护坡板叠加排列而成，可用于护坡体系中垂直方向的防护。

2、密实挡土墙：它是一种由具有良好抗压强度和抗冲刷性能的砂石混合料堆砌而成的挡土墙，可以有效抵抗水位变化带来的压力。

3、重力坝挡土墙：一般采用水泥混凝土模板砌成后，填充砂混合料堆砌而成，是现代建筑中常用的一种挡土墙。

4、预制挡土墙：它是由预制钢筋混凝土挡土墙型材配以横筋、立筋组合而成的块体挡土墙，具有坚固耐久、工程速度快等优点。

5、砌筑挡土墙：它是由砖块堆砌而成的挡土墙，以黏土砖、石砖或裸砖为主要建筑材料，主要用于防止山坡或河道汇流口的泥沙堆积。

6、叠合式挡土墙：它是由多块相连接的钢管组成，通过特殊力学折叠成形状，堆砌于防护工程堤顶，并结合泥砂作为砂石混合料筑成的挡土墙。

7、水泥砂浆挡土墙：它是由水泥砂浆搅拌的砂浆混合料即水泥砂浆配以支撑物，经过砌筑成型而成的挡土墙，可以有效抵抗水位变化带来的压力。

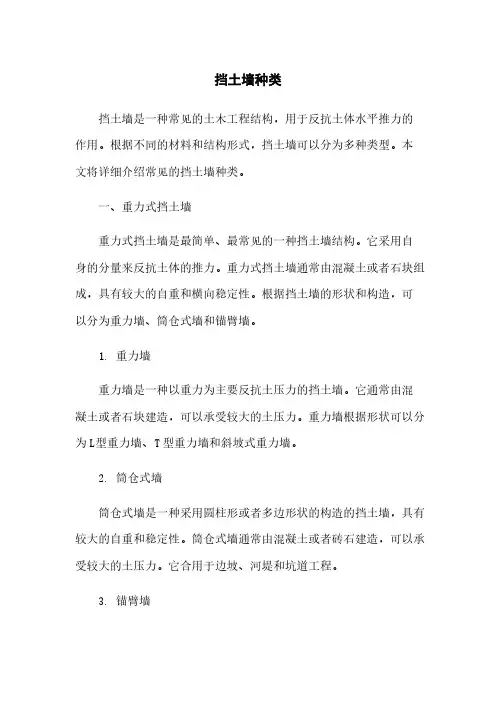

挡土墙种类挡土墙是一种常见的土木工程结构，用于反抗土体水平推力的作用。

根据不同的材料和结构形式，挡土墙可以分为多种类型。

本文将详细介绍常见的挡土墙种类。

一、重力式挡土墙重力式挡土墙是最简单、最常见的一种挡土墙结构。

它采用自身的分量来反抗土体的推力。

重力式挡土墙通常由混凝土或者石块组成，具有较大的自重和横向稳定性。

根据挡土墙的形状和构造，可以分为重力墙、筒仓式墙和锚臂墙。

1. 重力墙重力墙是一种以重力为主要反抗土压力的挡土墙。

它通常由混凝土或者石块建造，可以承受较大的土压力。

重力墙根据形状可以分为L型重力墙、T型重力墙和斜坡式重力墙。

2. 筒仓式墙筒仓式墙是一种采用圆柱形或者多边形状的构造的挡土墙，具有较大的自重和稳定性。

筒仓式墙通常由混凝土或者砖石建造，可以承受较大的土压力。

它合用于边坡、河堤和坑道工程。

3. 锚臂墙锚臂墙是一种采用预应力锚杆固定的挡土墙，具有较高的抗倾覆能力。

锚臂墙合用于边坡和挡土墙高度较高的情况。

二、挡土墙组合结构挡土墙组合结构通常由多种材料和结构形式组合而成，可以提高挡土墙的稳定性和承载能力。

常见的挡土墙组合结构有重力墙加加筋、重力墙加挤土墙、重力墙加挡墙和筒仓式墙加筒仓式墙等。

1. 重力墙加加筋重力墙加加筋是一种在重力墙后部安装加筋板或者加筋梁，增加挡土墙的抗倾覆能力和承载能力。

2. 重力墙加挤土墙重力墙加挤土墙是一种在重力墙后方设置挤土墙，通过挤土墙的土体反抗土压力，提高挡土墙的稳定性和承载能力。

3. 重力墙加挡墙重力墙加挡墙是一种在重力墙顶部设置挡墙，通过挡墙的阻挡作用，增加挡土墙的稳定性。

4. 筒仓式墙加筒仓式墙筒仓式墙加筒仓式墙是一种将多个筒仓式墙组合在一起，增加挡土墙的总体稳定性和承载能力。

三、悬臂式挡土墙悬臂式挡土墙采用悬臂结构，将土体的推力转移到地下深处，以增加挡土墙的稳定性。

常见的悬臂式挡土墙有悬臂式墙和钢筋混凝土悬臂墙。

1. 悬臂式墙悬臂式墙是一种通过设置墙体的悬臂部份将土体的推力转移到地下深处的挡土墙。

混凝土挡土墙规格尺寸一、引言混凝土挡土墙广泛应用于道路、铁路、河道等各种工程中，其作用是防止土方坍塌、水土流失，保障工程的安全和稳定。

本文将介绍混凝土挡土墙的规格尺寸，以便工程师和设计师在设计和施工时参考。

二、挡土墙的种类混凝土挡土墙根据结构形式可分为重力式挡土墙、抗滑式挡土墙、框架式挡土墙、钢筋混凝土格栅墙等。

其中，重力式挡土墙主要依靠自身重量和摩擦力抵抗土压力，适用于土体较稳定的场合；抗滑式挡土墙依靠钢筋混凝土墙体与基础之间的摩擦力抵抗土压力和滑移力，适用于土体不稳定的场合；框架式挡土墙和钢筋混凝土格栅墙则采用框架结构和格栅墙板的刚性来抵抗土压力和滑移力。

三、挡土墙的尺寸规格1.重力式挡土墙重力式挡土墙的尺寸规格主要由墙体高度、墙体宽度、墙体厚度、墙体倾斜角度、墙底宽度等因素决定。

一般来说，墙体高度不宜超过10米，墙体宽度一般为1.5-2米左右，墙体厚度一般为0.3-0.5米，墙体倾斜角度根据不同的土体性质和工程条件而定，一般为10-20度，墙底宽度要保证墙体的稳定性，一般为墙体高度的1/4-1/3左右。

2.抗滑式挡土墙抗滑式挡土墙的尺寸规格主要由墙体高度、墙体厚度、墙体倾斜角度、摩擦角等因素决定。

一般来说，墙体高度不宜超过20米，墙体厚度一般为0.5-1.0米，墙体倾斜角度一般为10-20度，摩擦角要根据不同的土体性质和工程条件而定，一般为0.6-0.8左右。

3.框架式挡土墙框架式挡土墙的尺寸规格主要由墙体高度、墙体宽度、墙体厚度、墙体倾斜角度、框架结构等因素决定。

一般来说，墙体高度不宜超过30米，墙体宽度一般为1.5-2米左右，墙体厚度一般为0.5-1.0米，墙体倾斜角度一般为10-20度，框架结构要有足够的刚度和稳定性，一般采用钢筋混凝土或钢结构。

4.钢筋混凝土格栅墙钢筋混凝土格栅墙的尺寸规格主要由墙体高度、墙体宽度、墙体厚度、格栅墙板尺寸等因素决定。

一般来说，墙体高度不宜超过20米，墙体宽度一般为1.5-2米左右，墙体厚度一般为0.3-0.5米，格栅墙板尺寸要根据不同的荷载和工程条件而定，一般为1.2-1.5米左右。

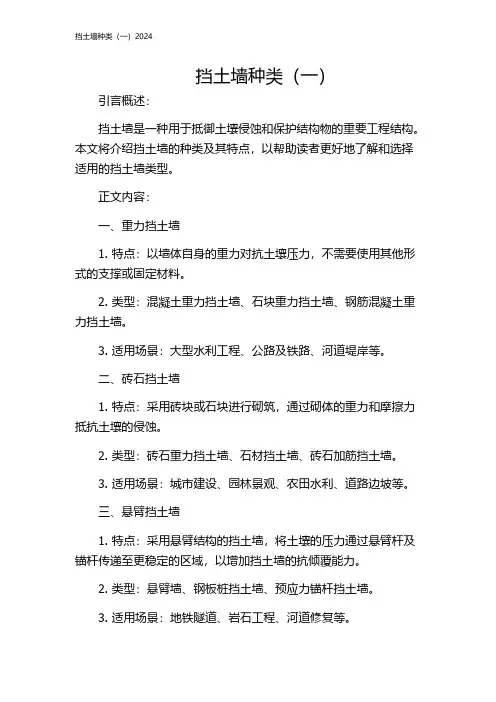

挡土墙种类（一）引言概述：挡土墙是一种用于抵御土壤侵蚀和保护结构物的重要工程结构。

本文将介绍挡土墙的种类及其特点，以帮助读者更好地了解和选择适用的挡土墙类型。

正文内容：一、重力挡土墙1. 特点：以墙体自身的重力对抗土壤压力，不需要使用其他形式的支撑或固定材料。

2. 类型：混凝土重力挡土墙、石块重力挡土墙、钢筋混凝土重力挡土墙。

3. 适用场景：大型水利工程、公路及铁路、河道堤岸等。

二、砖石挡土墙1. 特点：采用砖块或石块进行砌筑，通过砌体的重力和摩擦力抵抗土壤的侵蚀。

2. 类型：砖石重力挡土墙、石材挡土墙、砖石加筋挡土墙。

3. 适用场景：城市建设、园林景观、农田水利、道路边坡等。

三、悬臂挡土墙1. 特点：采用悬臂结构的挡土墙，将土壤的压力通过悬臂杆及锚杆传递至更稳定的区域，以增加挡土墙的抗倾覆能力。

2. 类型：悬臂墙、钢板桩挡土墙、预应力锚杆挡土墙。

3. 适用场景：地铁隧道、岩石工程、河道修复等。

四、挡土墙边坡1. 特点：结合了挡土墙和边坡的优点，能够有效抵抗土壤侵蚀和坡面滑动。

2. 类型：自然边坡挡土墙、人工边坡挡土墙、混凝土边坡挡土墙。

3. 适用场景：山体公路、园林坡地、台地建设等。

五、挡土墙护坡1. 特点：将挡土墙与护坡结合，既能起到固定土壤的作用，又能美化环境。

2. 类型：绿化护坡挡土墙、塑料网格挡土墙、植被护坡挡土墙。

3. 适用场景：城市景观、河道疏浚、环境治理等。

总结：挡土墙作为一种重要的工程结构，在土木工程中有着广泛的应用。

通过本文的介绍，我们可以了解到不同类型的挡土墙的特点和适用场景，为工程设计和建设提供了借鉴和选择的依据。

我们期待挡土墙的不断创新和发展，以满足未来工程建设的需求。

挡土墙设计实例挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。

在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基地；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。

根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。

设置于路堤边坡的挡土墙称为路堤墙；墙顶位于路肩的挡土墙称为路肩墙；设置于路堑边坡的挡土墙称为路堑墙；设置于山坡上，支承山坡上可能坍塌的覆盖层土体或破碎岩层的挡土墙称为山坡墙。

本实例中主要讲述了5种常见挡土墙的设计计算实例。

1、原始条件:墙身尺寸:墙身高: 6.500(m)墙顶宽: 0.660(m)面坡倾斜坡度: 1:0.250 背坡倾斜坡度: 1:0.200 采用1个扩展墙址台阶: 墙趾台阶bl：0.300(m) 墙趾台阶hi： 0.500(m) 墙趾台阶与墙面坡坡度相同墙底倾斜坡率： 0.200：1物理参数：圬工砌体容重： 23.000(kN/m3) 圬工之间摩擦系数： 0.400 地基土摩擦系数： 0.500 砌体种类：片石砌体砂浆标号： 5 石料强度(MPa)： 30挡土墙类型：一般挡土墙墙后填土内摩擦角：35.000(度) 墙后填土粘聚力：0.000(kPa) 墙后填土容重：19.000(kN/m3) 墙背与墙后填土摩擦角：17.500(度) 地基土容重：18.000(kN/m3) 修正后地基土容许承载力：500.000(kPa) 地基土容许承载力提高系数：墙趾值提高系数：1.200 墙踵值提高系数：1.300 平均值提高系数：1.000 墙底摩擦系数：0.500 地基土类型：土质地基地基土内摩擦角： 30.000(度) 土压力计算方法：库仑坡线土柱：坡面线段数： 2折线序号水平投影长(m) 竖向投影长(m)换算土柱数1 3.000 2.000 02 5.000 0.000 0坡面起始距离： 0.000(m)地面横坡角度： 20.000(度)墙顶标高： 0.000(m)挡墙分段长度： 10.000(m) 组合1(仅取一种组合计算)组合系数：1.0001.挡土墙结构重力分项系数=1.000 V2.墙顶上的有效永久荷载分项系数=1.000 V3.墙顶与第二破裂面间有效荷载分项系数=1.000 V4.填土侧压力分项系数=1.000 V5.车辆荷载引起的土侧压力分项系数=1.000 V［土压力计算］计算高度为7.309(m)处的库仑主动土压力无荷载时的破裂角=28.320(度)按实际墙背计算得到：第1破裂角：28.320(度)Ea=244.312 Ex=214.072 Ey=117.736(kN)作用点高度 Zy=2.627(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积=15.518(m2) 重量=356.925 kN (一)滑动稳定性验算基底摩擦系数 =0.500 采用倾斜基底增强抗滑动稳定性,计算过程如下：基底倾斜角度=11.310 (度)Wn = 349.993(kN) En = 157.432(kN) Wt = 69.999(kN) Et = 186.825(kN) 滑移力=116.827(kN) 抗滑力=253.713(kN) 滑移验算满足：Kc = 2.172 > 1.300滑动稳定方程验算：滑动稳定方程满足：方程值=164.582(kN) > 0.0地基土摩擦系数=0.500地基土层水平向：滑移力=214.072(kN) 抗滑力=252.070(kN)地基土层水平向：滑移验算不满足：Kc2 = 1.177 <= 1.300(二)倾覆稳定性验算相对于墙趾点，墙身重力的力臂Zw = 2.186 (m)相对于墙趾点，Ey的力臂Zx = 3.521 (m)相对于墙趾点，Ex的力臂Zy = 1.818 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩=389.149(kN-m) 抗倾覆力矩=1194.778(kN-m) 倾覆验算满足：K0 = 3.070 > 1.500倾覆稳定方程验算：倾覆稳定方程满足：方程值=649.592(kN-m) > 0.0 (三)地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力=507.426(kN)作用于墙趾下点的总弯矩=805.628(kN-m)基础底面宽度 B = 4.127 (m) 偏心距 e = 0.476(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.588(m)基底压应力：趾部=208.008 踵部=37.896(kPa)最大应力与最小应力之比 = 208.008 / 37.896 = 5.489作用于基底的合力偏心距验算满足： e=0.476 <= 0.167*4.127 = 0.688(m)墙趾处地基承载力验算满足：压应力=208.008 <= 600.000(kPa)墙踵处地基承载力验算满足：压应力=37.896 <= 650.000(kPa)地基平均承载力验算满足：压应力=122.952 <= 500.000(kPa)(四)基础强度验算基础为天然地基，不作强度验算(五)墙底截面强度验算验算截面以上，墙身截面积 = 13.946(m2) 重量 = 320.764 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.134 (m)相对于验算截面外边缘，Ey的力臂Zx = 3.521 (m)相对于验算截面外边缘，Ex的力臂Zy = 1.818 (m)［容许应力法］：法向应力检算：作用于验算截面的总竖向力=438.499(kN)作用于墙趾下点的总弯矩=710.021(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.619(m)截面宽度 B = 3.885 (m) 偏心距 e1 = 0.323(m)截面上偏心距验算满足： e1= 0.323 <= 0.250*3.885 = 0.971(m)截面上压应力：面坡=169.225 背坡=56.514(kPa)压应力验算满足：计算值= 169.225 <= 800.000(kPa)切向应力检算：剪应力验算满足：计算值= 9.954 <= 80.000(kPa)［极限状态法］：重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 438.499(kN)轴心力偏心影响系数管=0.923挡墙构件的计算截面每沿米面积A = 3.885(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数金目=2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.997计算强度时:强度验算满足: 计算值= 438.499 <= 2484.452(kN)计算稳定时:稳定验算满足: 计算值= 438.499 <= 2478.074(kN)(六)台顶截面强度验算［土压力计算］计算高度为6.000(m)处的库仑主动土压力无荷载时的破裂角 = 29.150(度)按实际墙背计算得到:第1破裂角： 29.150(度)Ea=172.939 Ex=151.533 Ey=83.340(kN) 作用点高度 Zy=2.150(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = 12.060(m2) 重量 = 277.380 kN［强度验算］验算截面以上，墙身截面积 = 12.060(m2) 重量 = 277.380 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.738 (m)相对于验算截面外边缘，Ey的力臂Zx = 2.930 (m)相对于验算截面外边缘，Ex的力臂Zy = 2.150 (m)［容许应力法］:法向应力检算:作用于验算截面的总竖向力=360.720(kN)作用于墙趾下点的总弯矩=400.617(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.111(m)截面宽度 B = 3.360 (m) 偏心距 e1 = 0.569(m)截面上偏心距验算满足: e1= 0.569 <= 0.250*3.360 = 0.840(m)截面上压应力：面坡=216.516背坡=-1.802(kPa)压应力验算满足: 计算值= 216.516 <= 800.000(kPa)拉应力验算满足：计算值= 1.802 <= 80.000(kPa)切向应力检算:剪应力验算满足: 计算值= 2.156 <= 80.000(kPa)［极限状态法］:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 360.720(kN)轴心力偏心影响系数管=0.744挡墙构件的计算截面每沿米面积A = 3.360(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数金目=2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.994计算强度时:强度验算满足: 计算值= 360.720 <= 1730.509(kN)计算稳定时:稳定验算满足: 计算值= 360.720 <= 1720.261(kN)2、衡重式挡土墙原始条件:墙身尺寸:墙身总高: 9.600(m)上墙高: 3.400(m)墙顶宽: 0.660(m)台宽: 1.500(m)面坡倾斜坡度: 1:0.150上墙背坡倾斜坡度: 1:0.200下墙背坡倾斜坡度: 1:-0.200采用1个扩展墙址台阶:墙趾台阶bl： 0.300(m)墙趾台阶hi： 0.500(m) 墙趾台阶与墙面坡坡度相同墙底倾斜坡率： 0.200：1 下墙土压力计算方法：力多边形法物理参数：圬工砌体容重： 23.000(kN/m3)圬工之间摩擦系数： 0.400 地基土摩擦系数： 0.500 砌体种类：片石砌体砂浆标号：5石料强度(MPa)： 30挡土墙类型：一般挡土墙墙后填土内摩擦角： 35.000(度)墙后填土粘聚力：0.000(kPa)墙后填土容重：19.000(kN/m3)墙背与墙后填土摩擦角：17.500(度)地基土容重：18.000(kN/m3)修正后地基土容许承载力：500.000(kPa) 地基土容许承载力提高系数：墙趾值提高系数：1.200墙踵值提高系数：1.300平均值提高系数：1.000墙底摩擦系数：0.500地基土类型：土质地基地基土内摩擦角：30.000(度)坡线土柱：坡面线段数：2折线序号水平投影长(m) 竖向投影长(m)换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度：20.000(度)墙顶标高：0.000(m)挡墙分段长度：10.000(m) 组合1(仅取一种组合计算)组合系数：1.0001.挡土墙结构重力分项系数=1.000 V2.填土重力分项系数=1.000 V3.填土侧压力分项系数=1.000 V4.车辆荷载引起的土侧压力分项系数=1.000 V［土压力计算］计算高度为10.242(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角=31.060(度)按假想墙背计算得到：第1破裂角：32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN)作用点高度 Zy=1.260(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在: 第2破裂角=17.542(度)第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN)作用点高度 Zy=1.465(m)计算下墙土压力无荷载时的破裂角=34.222(度)按力多边形法计算得到：破裂角：34.222(度)Ea=201.028 Ex=199.855 Ey=21.676(kN) 作用点高度 Zy=2.979(m)墙身截面积 = 25.299(m2) 重量 = 581.869 kN衡重台上填料重 = 90.539(kN) 重心坐标(1.649,-1.646)(相对于墙面坡上角点) (一)滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 659.350(kN) En = 152.144(kN) Wt = 131.870(kN) Et = 236.739(kN)滑移力= 104.869(kN) 抗滑力= 405.747(kN)滑移验算满足: Kc = 3.869 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 353.905(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 261.979(kN) 抗滑力= 396.867(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.515 > 1.300(二)倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.308 (m)相对于墙趾,上墙Ey的力臂Zx = 4.117 (m)相对于墙趾，上墙Ex的力臂Zy = 7.665 (m)相对于墙趾，下墙Ey的力臂Zx3 = 3.807 (m)相对于墙趾，下墙Ex的力臂Zy3 = 2.337 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 943.130(kN-m) 抗倾覆力矩= 2066.104(kN-m)倾覆验算满足: K0 = 2.191 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 793.025(kN-m) > 0.0(三)地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力=8n.494(kN)作用于墙趾下点的总弯矩=1122.975(kN-m) 基础底面宽度 B = 3.275 (m) 偏心距 e = 0.254(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.384(m)基底压应力：趾部=362.948 踵部=132.600(kPa)最大应力与最小应力之比 = 362.948 / 132.600 = 2.737作用于基底的合力偏心距验算满足： e=0.254 <= 0.167*3.275 = 0.546(m)墙趾处地基承载力验算满足: 压应力=362.948 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=132.600 <= 650.000(kPa)地基平均承载力验算满足: 压应力=247.774 <= 500.000(kPa)(四)基础强度验算基础为天然地基，不作强度验算(五)上墙截面强度验算上墙重力Ws = 98.141 (kN)上墙墙背处的Ex = 62.124 (kN)上墙墙背处的Ey = 12.425 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.889 (m)相对于上墙墙趾，上墙Ex的力臂Zy = 1.465 (m)相对于上墙墙趾，上墙Ey的力臂Zx = 1.557 (m)［容许应力法］:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.141(m)截面宽度 B = 1.850 (m) 偏心距 e1 = 0.784(m)截面上偏心距验算不满足: e1= 0.784 > 0.250*1.850 = 0.463(m)截面上压应力：面坡=211.665背坡=-92.134(kPa)压应力验算满足: 计算值= 211.665 <= 800.000(kPa)拉应力验算不满足：计算值= 92.134 > 80.000(kPa)切向应力检算：剪应力验算满足：计算值= 9.674 <= 80.000(kPa)斜截面剪应力检算斜剪应力验算满足：计算值= 41.598 <= 80.000(kPa)［极限状态法］：重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 110.566(kN)轴心力偏心影响系数管=0.233挡墙构件的计算截面每沿米面积A = 1.850(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数金目=2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.981计算强度时:强度验算满足: 计算值= 110.566 <= 298.521(kN)计算稳定时:稳定验算满足: 计算值= 110.566 <= 292.889(kN)(六)墙底截面强度验算验算截面以上，墙身截面积 = 24.226(m2) 重量 = 557.198 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.313 (m)［容许应力法］:法向应力检算:作用于截面总竖向力=750.498(kN)作用于墙趾下点的总弯矩=H06.215(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.474(m)截面宽度 B = 3.340 (m) 偏心距 e1 = 0.196(m)截面上偏心距验算满足: e1= 0.196 <= 0.250*3.340 = 0.835(m)截面上压应力：面坡=303.826 背坡=145.574(kPa)压应力验算满足: 计算值= 303.826 <= 800.000(kPa)切向应力检算：剪应力验算满足：计算值= -11.443 <= 80.000(kPa)［极限状态法］：重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 750.498(kN)轴心力偏心影响系数管=0.960挡墙构件的计算截面每沿米面积A = 3.340(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数目= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.968计算强度时：强度验算满足: 计算值= 750.498 <= 2221.592(kN)计算稳定时:稳定验算满足: 计算值= 750.498 <= 2149.911(kN)(七)台顶截面强度验算［土压力计算］计算高度为9.100(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.075(度)按力多边形法计算得到:破裂角： 34.075(度)Ea=156.451 Ex=155.539 Ey=16.870(kN) 作用点高度 Zy=2.522(m)［强度验算］验算截面以上，墙身截面积 = 22.550(m2) 重量 = 518.644 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.358 (m)［容许应力法］:法向应力检算:作用于截面总竖向力=707.137(kN)作用于墙趾下点的总弯矩=830.127(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.174(m)截面宽度 B = 3.065 (m) 偏心距 e1 = 0.359(m)截面上偏心距验算满足: e1= 0.359 <= 0.250*3.065 = 0.766(m)截面上压应力：面坡=392.661 背坡=68.767(kPa)压应力验算满足: 计算值= 392.661 <= 800.000(kPa)切向应力检算：剪应力验算满足：计算值= -21.270 <= 80.000(kPa)［极限状态法］：重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 707.137(kN)轴心力偏心影响系数管=0.859挡墙构件的计算截面每沿米面积A = 3.065(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数金目=2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮=0.959计算强度时：强度验算满足：计算值=707.137 <= 1823.443(kN)计算稳定时：稳定验算满足：计算值=707.137 <= 1749.052(kN)3、加筋土挡土墙原始条件:墙身尺寸:墙身总高: 8.200(m) 筋带竖向间距是否不等: 否单个筋带厚: 1(mm) 筋带水平方向间距: 0.420(m) 筋带竖直方向间距: 0.400(m)筋带长度竖向分段数: 2分段序号高度(m) 筋带长(m)1 6.000 6.0002 2.200 4.000筋带序号筋带宽(m)1 0.2002 0.2003 0.2004 0.2005 0.2006 0.2007 0.2008 0.2009 0.20010 0.20011 0.20012 0.2013 0.20014 0.20015 0.20016 0.20017 0.20018 0.20019 0.20020 0.200物理参数:加筋土容重: 20.000(kN/m3) 加筋土内摩擦角: 35.000(度) 筋带容许拉应力: 50.000(MPa) 土与筋带之间的摩擦系数: 0.400 加筋土浮容重: 10.000(kN/m3) 地基土浮重度:10.000(kN/m3) 筋带抗拔力计算调节系数: 1.400 筋带材料抗拉计算调节系数: 1.000 筋带材料强度标准值: 240.000(MPa) 筋带材料抗拉性能的分项系数: 1.250挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度) 墙后填土粘聚力: 0.000(kPa) 墙后填土容重: 19.000(kN/m3) 地基土容重: 18.000(kN/m3) 修正后地基土容许承载力: 500.000(kPa) 地基土容许承载力提高系数: 墙趾值提高系数: 1.200 墙踵值提高系数:1.300 平均值提高系数: 1.000 墙底摩擦系数: 0.500 地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)计算参数:稳定计算目标: 给定圆心,半径计算安全系数圆心乂坐标：-2.000(m)圆心丫坐标：10.000(m)半径： 15.000(m)筋带对稳定的作用：筋带力沿圆弧切线内部稳定分析采用方法：应力分析法条分法的土条宽度： 0.500(m) 墙后填土粘聚力： 10.000(kPa) 墙体填土粘聚力： 10.000(kPa) 地基土粘聚力： 10.000(kPa) 土条切向分力与滑动方向反向时：当作下滑力对待第 1 种情况：组合1组合系数： 1.0001.挡土墙结构重力分项系数=1.000 V2.填土侧压力分项系数=1.000 V3. 车辆荷载引起的土侧压力分项系数 = 1.000 V内部稳定性验算采用应力分析法 (一) 应力分析法筋带号宽度总长度稳定区竖向压应水平应最大拉力抗拉力抗拔力设计值(kN) (kN) (kN)(m) (m) 长度(m) 力(kPa) 力(kPa)01 0.200 6.000 3.540 46.000 19.139 3.215 38.400 18.61002 0.200 6.000 3.540 54.000 21.908 3.681 38.400 21.84703 0.200 6.000 3.540 62.000 24.511 4.118 38.400 25.08304 0.200 6.000 3.540 70.000 26.948 4.527 38.400 28.32005 0.200 6.000 3.540 78.000 29.220 4.909 38.400 31.55706 0.200 6.000 3.540 86.000 31.326 5.263 38.400 34.79307 0.200 6.000 3.540 94.000 33.265 5.589 38.400 38.03008 0.200 6.000 3.540 102.000 35.040 5.887 38.400 41.26609 0.200 6.000 3.605 110.000 36.648 6.157 38.400 45.32510 0.200 6.000 3.814 118.000 38.091 6.399 38.400 51.42911 0.200 6.000 4.022 126.000 39.367 6.614 38.400 57.91512 0.200 6.000 4.230 134.000 40.478 6.800 38.400 64.78113 0.200 6.000 4.438 142.000 41.423 6.959 38.400 72.02714 0.200 6.000 4.647 150.000 42.203 7.090 38.400 79.65515 0.200 4.000 2.855 158.000 42.816 7.193 38.400 51.54916 0.200 4.000 3.063 166.000 44.984 7.557 38.400 58.10917 0.200 4.000 3.271 174.000 47.152 7.922 38.400 65.05018 0.200 4.000 3.479 182.000 49.320 8.286 38.400 72.37219 0.200 4.000 3.688 190.000 51.488 8.650 38.400 80.07520 0.200 4.000 3.896 198.000 53.656 9.014 38.400 88.158单个筋带结点抗拔稳定满足: 拉力设计值=3.215 <= 18.610(kN)筋带截面抗拉强度验算满足: 拉力设计值=9.014 <= 38.400(kN)全墙抗拔验算满足: 最小安全系数=11.415 >= 2.000外部稳定性验算［土压力计算］计算墙背处的库仑主动土压力按假想墙背计算得到:第1破裂角： 32.600(度)Ea=246.817 Ex=202.181 Ey=141.568(kN) 作用点高度 Zy=3.400(m) 墙身截面积 = 44.800(m2) 重量 = 896.000 kN墙顶上的土重(包括超载) = 171.000(kN) 重心坐标(3.667,0.889)(相对于墙面坡上角点) 墙顶上的土重(不包括超载) = 171.000(kN) 重心坐标(3.667,0.889)(相对于墙面坡上角点) (一)滑动稳定性验算基底摩擦系数 = 0.500滑移力= 202.181(kN) 抗滑力= 604.284(kN)滑移验算满足: Kc = 2.989 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 455.454(kN) > 0.0(二)倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.804 (m)相对于墙趾点，墙土压力Ey的力臂Zx = 6.000 (m)相对于墙趾点，墙土压力Ex的力臂Zy = 3.400 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 687.414(kN-m) 抗倾覆力矩= 3988.410(kN-m)倾覆验算满足: K0 = 5.802 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 2673.196(kN-m) > 0.0(三)地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力作用于基础底的总竖向力=1208.568(kN)作用于墙趾下点的总弯矩=3300.996(kN-m) 墙计算宽度 B = 6.000 (m) 偏心距 e = 0.269(m)墙底面合力作用点距离墙趾点的距离 Zn = 2.731(m)基底压应力：墙趾二255.546 墙踵=147.310(kPa)最大应力与最小应力之比 = 255.546 / 147.310 = 1.735作用于基底的合力偏心距验算满足： e=0.269 <= 0.167*6.000 = 1.000(m)墙趾处地基承载力验算满足：压应力=255.546 <= 600.000(kPa)墙踵处地基承载力验算满足：压应力=147.310 <= 650.000(kPa)地基平均承载力验算满足：压应力=201.428 <= 500.000(kPa) (四) 整体稳定验算圆心： (-2.000,10.000)半径 = 15.000(m)安全系数 = 1.802 总的下滑力总的抗滑力土体部分下滑力土体部分抗滑力筋带的抗滑力= 1214.149(kN) = 2188.340(kN) = 1214.149(kN) = 2188.340(kN)= 0.000(kN)整体稳定验算满足：最小安全系数=1.802 >= 1.2504、桩板式挡土墙原始条件：墙身尺寸:桩总长: 16.000(m)嵌入深度: 6.000(m) 截面形状: 方桩 桩宽: 1.000(m) 桩高: 1.500(m) 桩间距: 3.500(m) 挡土板的类型数: 2板类型号 1 2板厚(m) 0.200 0.200板宽(m) 0.500 0.500嵌入段土层数: 1 柱底支承条件: 铰接 计算方法：M 法 土层序号土层厚(m)1 50.000 初始弹性系数A: 0.000(MN/m3)初始弹性系数A1: 0.000(MN/m3)板块数 8 8重度(kN/m3)18.000M(MN/m4) 10.000物理参数:桩混凝土强度等级: C40桩纵筋合力点到外皮距离: 35(mm)桩纵筋级别: HRB335桩箍筋级别: HPB235 桩箍筋间距: 150(mm) 板混凝土强度等级: C30 板纵筋合力点到外皮距离: 35(mm) 板纵筋级别: HRB335挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度) 墙后填土粘聚力:0.000(kPa) 墙后填土容重: 19.000(kN/m3) 墙背与墙后填土摩擦角:17.500(度) 土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m)换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)钢筋混凝土配筋计算依据：《混凝土结构设计规范》(GB 50010—2002) 第 1 种情况: 组合1注意：内力计算时，土压力分项(安全)系数 = 1.000［土压力计算］计算高度为10.000(m)处的库仑主动土压力无荷载时的破裂角 = 31.530(度)第1破裂角： 31.530(度)Ea=313.264 Ex=298.765 Ey=94.200(kN) 作用点高度 Zy=3.584(m)(一) 桩身内力计算计算方法: m 法背侧——为挡土侧；面侧——为非挡土侧。

挡土墙的种类及其应用挡土墙是一种常见的土木工程结构，用于防止土壤的滑坡和土地的坍塌。

不同的挡土墙种类可以根据具体的地质条件和工程需要选择，并且在各种工程项目中广泛应用。

本文将介绍几种常见的挡土墙种类以及它们的应用。

一、重力挡土墙重力挡土墙是最基本的挡土墙类型之一。

它利用墙体自身的重力和摩擦力来抵抗土壤的压力。

重力挡土墙可以分为重力墙和重心墙两种类型。

重力墙主要依靠墙体的自重，而重心墙则在墙体上方设置一个重心墙体，增加墙体的稳定性。

重力挡土墙适用于土壤较稳定、较坚硬的地区，常见于高速公路、铁路及平原地区的大型工程项目。

二、悬臂挡土墙悬臂挡土墙是利用墙体的悬臂力和支撑力来抵抗土壤的压力。

它通常是由一堵墙体和一系列的支撑结构组成，可以采用钢筋混凝土、预应力混凝土或钢结构等材料建造。

悬臂挡土墙适用于土壤较软、较松散的地区，常见于河堤、水坝和海堤等需要防止土壤侵蚀和泥石流的地方。

三、嵌岩挡土墙嵌岩挡土墙是利用墙体与岩石之间的摩擦力来抵抗土壤的压力。

它通常由一堵墙体和适当的支撑结构组成，墙体与岩石之间利用钢筋或锚杆等固定连接。

嵌岩挡土墙的墙体可以采用混凝土、钢筋混凝土等材料建造。

嵌岩挡土墙适用于岩石较硬、稳定而且不易变形的地区，常见于山区公路、矿山和地质灾害治理工程等。

四、土钢挡土墙土钢挡土墙是利用钢筋土壤体的抗拉性能来抵抗土壤的压力。

它通常由一层或多层土钢墙体和适当的支撑结构组成，土钢墙体由钢筋和土壤交替叠加而成。

土钢挡土墙适用于土壤较软、较松散、较湿润的地区，常见于深基坑、挖掘基坑和地铁工程等。

五、防护挡土墙防护挡土墙是利用特殊的材料或结构来增加挡土墙的稳定性和防护性能。

常见的防护挡土墙种类包括草坡、混凝土面板墙和植被覆盖挡土墙等。

防护挡土墙适用于需要保护环境和美化景观的地方，常见于园林、公园和住宅小区等。

综上所述，不同种类的挡土墙根据具体的工程需求和地质条件选择。

重力挡土墙适用于土壤较稳定的地区，悬臂挡土墙适用于土壤较软的地区，嵌岩挡土墙适用于岩石较硬的地区，土钢挡土墙适用于土壤较软的地区，防护挡土墙适用于需要保护环境和美化景观的地方。

常见挡土墙类型挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。

根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。

根据挡土墙稳定的机理不同，挡土墙又有很多形式，主要有重力式挡土墙、衡重式挡土墙、薄壁式挡土墙、锚碇板式挡土墙、加筋土挡土墙等。

我给大家简单介绍几种常用的挡土墙。

一、重力式挡土墙重力式挡土墙一般用块石、砖或素混凝土筑成，它是靠挡土墙本身所受到的重力保持稳定，通常用于h<5m的低挡土墙。

特点：1.结构简单，施工方便。

2.施工工期短。

3.能就地取材。

4. 对地基承载力要求高。

5.工程量大，沉降量大。

适用范围：墙高h< 5m且地基承载力较高地段重力式挡土墙靠自身重力平衡土体，一般型式简单、施工方便、圬工量大，对基础要求也较高。

依据墙背型式不同，其种类有普通重力式挡墙、不带衡重台的折线墙背式重力挡墙和衡重式挡墙。

受重力维持，它的悬臂部分的拉应力由钢筋来承受。

特点：1.截面尺寸小。

2.施工方便。

3.对地基承载力要求不高。

4. 工作面较大。

适用范围：地基土质差且墙高h>5m的重要工程。

三、扶壁式挡土墙称为扶壁式挡土墙。

特点：1.工程量小 2.对地基承载力要求不高。

3.工艺较悬臂式复杂。

适用范围：地质条件差且墙高h>10m的重要工程四、锚定板式挡土墙锚定板挡土墙由预制的钢筋混凝土墙面板、立柱、钢拉杆和埋在填土中的锚定板所组成锚定板结构是我国铁路部门首创的一种新型支挡结构形式，它发展于70年代初期，1974年首次在太焦铁路上使用，目前在铁路部门已广泛应用，公路、水利、煤矿等部门也在立交桥台、边坡支挡、坡脚防护等多种工程中应用。

锚定板挡土墙是由墙面、拉杆、锚定板以及充填墙面与锚定板之间的填土所共同组成的一个整体。

在这个整体结构的内部，存在着作用于墙面上的土压力、拉杆的拉力和锚定扳的抗拔力等相互作用的内力，这些内力必须互相平衡，才能保证结构内部的稳定。

挡土墙种类大全，你值得收藏！展开全文挡土墙是防止土体坍塌的构筑物，广泛用于房屋建筑、水利、铁路、公路、桥梁工程，如支撑建筑物周围填土的挡土墙、地下室侧墙、桥台以及贮藏粒状材料的挡墙等等。

挡土墙的结构形式可分为重力式、扶壁式和悬臂式等，通常用块石、砖、素混凝土，及钢筋混凝土等材料建成。

各部分的名称在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的临空的部位称为墙面；与地基直接接触的部位称为基底；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。

1、墙身构造1）墙背仰斜墙背适用于路堑墙及墙趾处地面平坦的路肩墙或者是路堤墙，仰斜墙背的坡度不宜缓于1:0.3，通常在1:0.15~1:0.25。

俯斜墙背适用于路堤墙、路肩墙，常用1:0.15~1:0.25，不超过4m的低墙可以用垂直墙背。

凸形折线墙背多用于路堑墙，也可以用于路肩墙，上下墙的墙高比一般采用2:3。

衡重式墙适用于山区地形陡峻处的路肩墙和路堤墙，也可用于路堑墙，上墙俯斜墙背的坡度在1:0.25~1:0.45，下墙仰斜墙背在1:0.25左右，上下墙的墙高比一般采用2:3。

2）墙面墙面一般均为平面，起坡度应与墙背坡度相协调。

墙面坡度直接影响挡土墙的高度，因此，在地面横坡较陡时，墙面的坡度一般为1:0.05~1:0.20，矮墙可采用陡直墙面；地面较平缓时，一般采用1:0.20~1:0.35较为经济。

3）墙顶墙顶宽度最小，浆砌挡土墙不小于50cm，干砌不小于60cm。

浆砌路肩墙墙顶一般宜采用粗石料或者混凝土做成顶帽，厚度为40cm；如不做顶帽，对路肩墙和路堑墙，墙顶应以大石块砌筑，并用砂浆勾缝，或用5号砂浆抹平顶面，砂浆厚2cm。

干砌挡土墙墙顶在50cm高度内，应用25号砂浆砌筑，以增加墙身稳定性，干砌挡土墙的高度一般不宜大于6m。

4）栏杆为保证交通安全，在地形险峻地段或者过高过长的路肩墙的墙顶应设置护栏，为保持土路肩最小宽度，护栏内侧边缘距路面边缘的距离，二、三级路面不小于0.75m，四级路不小于0.5m。

路基支挡结构种类及各自适用范围
①重力式挡土墙。

②短卸荷板式挡土墙。

③悬臂式和扶壁式挡土墙。

④锚杆挡土墙。

⑤锚定板挡土墙。

⑥加筋土挡土墙。

⑦土钉墙。

⑧抗滑桩。

⑨桩板式挡土墙。

⑩预应力锚索。

各自的适用范围：重力式挡土墙适用于一般地区、浸水地区和地震地区的路堤和路堑。

地基强度较大，墙高大于6m小于等于12m的挡墙可采用短卸荷板式挡土墙。

悬臂式和扶壁式挡土墙适用于石料缺乏、地基承载力较低的路堤地段。

锚杆挡土墙可用于一般地区岩质路堑地段，根据地质及工程地质情况，可选用肋柱式
或无肋柱式结构形式
锚定板挡土墙可用于一般地区墙高不大于10m的路堑或路堤墙。

加筋土挡土墙可
在一般地区用作路堤墙。

土钉墙可用于一般地区土质及破碎软弱岩质路堑地段，在地下水较发育或边坡土质松散时，不宜采用土钉墙。

抗滑桩可用于稳定滑坡、加固山体及其他特殊路基。

桩板式挡土墙可用于一般地区、浸水地区和地震区的路堑和路堤支挡，也可用于滑坡等特殊路基的支挡。

预应力描索可用于土质、岩质地层的边坡及地基加固，其锚固段宜置于稳定岩层内。

挡土墙的结构分类及适用范围（一）引言概述：挡土墙是一种用于提供土壤支撑和防止土壤坡体滑动的重要工程结构。

不同类型的挡土墙在结构上存在差异，适用于不同的地质和工程条件。

本文将介绍挡土墙的结构分类及其适用范围。

一、重力式挡土墙重力式挡土墙是最简单常见的一种挡土墙结构。

它通过墙体的自身重量来提供支撑和抵抗土壤压力。

重力式挡土墙适用于高度较低、土壤坚实且边坡稳定的情况。

其主要特点包括：1.1 墙体采用重力块石或混凝土构成；1.2 需要具有足够的自重来抵抗土壤压力；1.3 适合用于边坡较为稳定的区域。

二、钢筋混凝土重力挡土墙钢筋混凝土重力挡土墙是在重力式挡土墙的基础上增加了钢筋骨架，以提高墙体的抗倾覆能力和整体稳定性。

它适用于以下情况：2.1 要求挡土墙高度较高；2.2 土壤边坡不稳定或存在侧面荷载；2.3 需要考虑地震或风荷载的影响。

三、挤土桩墙挤土桩墙是通过将土壤挤入预埋桩孔中形成的一种挡土墙结构。

它的适用范围包括：3.1 土壤松软且水位较高的地区；3.2 对地下水位变化要求较高的区域；3.3 需要减少挡土墙对邻近建筑物或地下设施的影响。

四、悬臂式挡土墙悬臂式挡土墙是一种将倾斜或垂直墙体的力向下传递的结构。

它适用于以下情况：4.1 需要在较小的空间内提供较高的挡土高度；4.2 适用于局部支撑或墙体与边坡连接的情况；4.3 需要考虑土壤侧向位移的地区。

五、格栅挡土墙格栅挡土墙是由钢筋或其他材料制成的格栅结构，用于固定土壤和防止坡体滑动。

它适用于以下情况：5.1 需要一定的透水性和排水性能的地区；5.2 土壤边坡松散且高度较高的区域；5.3 需要考虑土壤侧向位移和水平荷载影响的情况。

总结：挡土墙是一种重要的土木工程结构，根据不同的地质和工程条件，可以选择适合的结构类型。

本文介绍了重力式挡土墙、钢筋混凝土重力挡土墙、挤土桩墙、悬臂式挡土墙和格栅挡土墙这五种常见的挡土墙结构及其适用范围，希望对工程设计和施工有所帮助。
