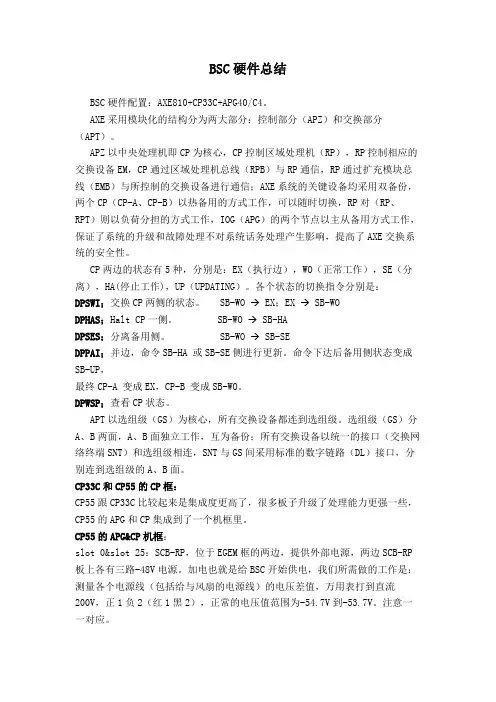

bsc硬件

1.1CP简介
CPS是整个交换机的控制中心，它含有双备份的处理机CPA和CPB，采用主\备用的方式进行工作。

它为系统中所有的功能块提供程序和数据的存储器。

CPS 由硬件和软件组成，并与MAS、RPS和IOS配合工作。

根据版本的不同和处理能力的大小，CP主要分为以下几种类型：CP11、CP20、CP30、CP25、CP33和CP40。

其中CP11、CP20是属于BYB202系列的交换机，而CP11已经基本上退出服务，少数旧的交换机还使用CP20。

CP25、CP30、CP33、CP40都属于BYB501系列的交换机，其中CP25容量较小，适用于BSC，用的比较
少，大部分501系列的交换机都是使用CP30，现在已经有不少CP换成了CP33，CP33不管从处理能力和性能讲，都要比CP30好。

BYB501系列与BYB202系列的产品有很好的兼容性，它们可以共同存在于现一交换网元中。

不同CP的处理能力比较如下图所示(可否找一个更新的图?)：
2.1RP简介
RPS用于存储和执行与其相关的区域软件，RP 所控制的硬件被分成扩充模块（EM），从RP的角度出发，其控制的所有硬件都是一个个不同号码的扩充模块EM，这些EM是RP最基本单元，它是由一定数量的硬件设备组成。

通常，两个RP组成一对RP，它们采用TWIN的工作方式，共同控制一组最多可达16个EM，其中每个RP控制组中一半的EM，只有当其中的一个RP对EM的控制发生故障时，另一个RP才接替控制所有的EM。

所有的EM都是通过EM总线（EMB）被RP控制的。

RP通过双备份的区域处理机总线（RPB）连接到CP，每一条RPB可连接16对RP（32个RP）。

一对中央处理机（APZ212 30）可控制32条RPB。

硬件说明
3．1MAU由软件和硬件组成。

在硬件上，APZ211系列的硬件为AMU，现在已经基本上退出使用，APZ212系列的硬件为MAU。

在CP机架中，他们都位于CPB的左边，对于501与202系列硬件分别如下图所示：
4.1功能与分类
输入输出子系统是处理出入AXE10系统数据通信的支援系统，也是系统与维护人员之间的人机接口。

它的主要功能有：
1）数据通信。

例如：向计费中心传送计费数据。

2）CP数据的再装入。

3）统计处理。

4）人机通信接口，包括配合OSS对交换机的操作
APZ部分
2.1.1ETC：EXCHANGE TERMINAL CIRCUIT，中继接口板，用于引出去其它网元或
基站的接口板。

目前一个网元最ETC的最大的配置为384ETC5或112ETC5+4ET155。

2.1.2 ST：SIGNALLING TERMINAL 信令终端，产生和处理信令，两个信令终端加
上一个64K的PCM时隙就构成一条信令链。

它的硬件为RPG/RPG2，一个RPG2可以定义四个SNT。

ST在物理上的连接如下图所示：
2.1.3 TRAU：
TRANSCODER ADAPTION UNIT，码形变换与速率适配单元，主要用于语音的压缩，它将PCM链路上的4个64K的时隙压缩到一个时隙中去。

为什么要将TRAU 放在BSC呢？因为TUAU可以起到压缩速率的作用，它能够将四路语音信号的时隙复用到一个PCM时隙上，这样传输链路的容量得到了更加合理的利用。

这样一个收发信机将要处理的语音信息仅占用两个PCM时隙就够了，而在先前则是占用八个PCM时隙。

BSC本地配置TRAU的方式被称为远端码型变换。

在TRAU中，将四个语音信道的时隙划分为一个组，进行语音编码，然后复用到另外一个64K 的信道上，相反的过程也由TRAU完成，这样的信道被称为复用的64K信道或者是复用的64K时隙，然后通过选组级将该复用信道交换到通往BTS的PCM链路上。

4路A接口PCM时隙在TRAU中被转换成13Kb/s的混合编码，再填充3Kb/s 的话音同步比特，最后合成1路A-BIS口的PCM时隙，这便是全速率话音编码；如果采用加强全速率话音编码时，将转换成15.1K的混合编码，再填充0.9的话音同步比特，最后将4路合1；如果采用半速率话音编码时，将转换成6.5Kb/s 的混合编码，再填充1.5Kb/s的同步比特，最后再将8路合成1路。

同步比特也叫IN-BAND信令，做为话音比特的引导，在RBS200基站设备中用于SPP对各路话音的识别，在RBS2000基站中用于TRU单元中的信号处理单元对各路话音的识别，与操作维护无关每个载波3个时隙中有2个话音时隙，内含8路话音，对应于8个SPP。

在目前的新建BSC中,一般TRAU的最大配置为256块(16框*16块)TRAU板。

TRAU通过SNT与GS中的TSM中的一个2Mb/s口连接，32个TS中的前两个TS不用，其它30个TS分成6组，每5个TS为一组，第一个为面向BTS的A-BIS 的时隙，后4个TS为面向MSC的A口的PCM时隙，所以一个TRAU机箱用于支持三个载波单元。

2．1．4 TRH：收发信机控制器，主要用于用于执行对收发信机组的O&M及对移动台的控制，相应的信令为LAPD信令。

TRH的硬件在202系列中为RPG或RPD，在501系列中为RPG2。

RPD可以处理7条LAPDlinks，RPG/RPG2可以处理31条LAPD links。

2.1.5 ET155：
在全省新建网元中，ET155的应用已经越来越广。

ET155提供1310nm的光接口，它简化了AXE交换机至SDH传输设备的连接。

1个ET155只需4条光纤（其中2条备用）连至SDH传输设备。

移动网中的各种网元：MSC、BSC、HLR、STP 均可通过ET155连至SDH传输网。

如果MSC和BSC共址，它们可以通过ET155接口直连。

ET155基于BYB501硬件平台，一个ET155框包括2个ET155。

ET155主要包括HOT、LOT两种电路板。

HOT板提供STM-1接口，共2块，一块工作，另一块作保护，即提供1+1保护。

LOT板共5块，其中4块工作，1块保护，即提供4+1保护。

ET155中的每块板都被监控，单板的故障不会引起整个单元的阻塞，每块板都可以被闭塞、替换和测试而不会影响ET155承载的业务。

2.1.6 SRS
SRS：subrate subsystem，在BSC中可以实现两个作用：
✧支持TRA POOL的工作方式
✧GPRS中实现话音和数据的分离
✧支持半速率
SRS分为A、B两面，一个SRS就是一个SNT，一块SRS板即可以连A面的TSM，又可以连B面的TSM。

在BYB202中，BSC的SRS的最大配置为3.5K，在BYB501系列中，最大配置为4K。

在202系列中，SRS与GSS 是通过TPI接口实现连接。

如下图所示：。
