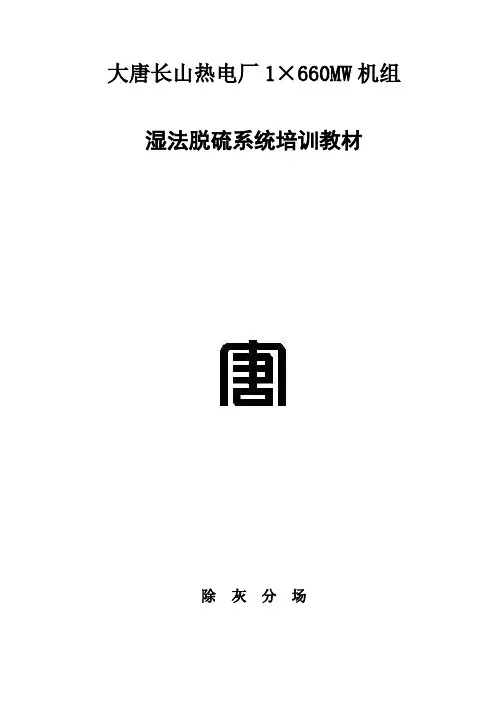

大唐长山热电厂1×660MW机组湿法脱硫系统培训教材除灰分场第一课时1 、概述我厂1号机组烟气脱硫设备采用的技术，是中国大唐集团科技工程有限公司从奥地利引进的湿法脱硫技术，其特点是吸收塔采用单回路喷淋塔，有效的避免由于塔内部件较多所产生的结垢堵塞问题，在世界上属先进和成熟的技术。
2、本工程脱硫岛的设计原则脱硫岛的总体设计原则是确保较高的脱硫效率、较高的可用率，并保证安全可靠，并且对锅炉的运行操作无影响。
为此，采用了技术上成熟的工艺，操作上可靠性较高的设备是十分必要的。
我厂1号机组在扩建工程中对脱硫工程提出的设计原则如下：(1)脱硫工艺采用湿式石灰石－石膏湿式烟气脱硫技术，吸收塔采用喷淋塔。
(2)脱硫装置采用一炉一塔，每套脱硫装置的烟气处理能力为一台锅炉BMCR（指锅炉最大连续蒸发量）工况时的烟气量。
脱硫效率设计煤种按不低于95%设计。
(3)脱硫系统设置100%烟气旁路，以保证脱硫装置在任何情况下不影响发电机组的安全运行，旁路烟气挡板从0～100%全开的时间不超过25S。
(4)石灰石浆液制备系统采用外购石灰石块（粒径不大于20mm），由湿式磨机利用工艺水制成吸收浆液。
(5)从热电厂供水系统引接至脱硫工艺水箱，为脱硫工艺系统提供工艺用水。
工艺水补水采用主循环冷却水排水。
(6)脱硫副产品—石膏脱水后含湿量<10%，为综合利用提供条件。
(7)脱硫增压风机按配备一台静叶可调轴流风机考虑。
(8)事故浆液箱设置1台。
(9)脱硫设备年利用小时按5500小时考虑。
（10）FGD系统在质保期内的可用率≥95%。
（11）FGD装置设计服务寿命为30年。
（12）符合我国电力建设的方针政策，贯彻安全、可靠、经济、适用、符合国情的电力建设方针。
（13）烟气脱硫工艺技术成熟、先进、经济合理，有运行业绩。
（14）严格执行有关降低工程造价的要求，优化设计。
（15）脱硫工艺尽可能节约能源和水资源。
2.1 石灰石—石膏湿法脱硫工艺湿法工艺采用的石灰石脱硫吸收剂，价廉易得。
湿式静电除雾器（WESP）在湿法脱硫塔的布置WESP系统原理湿法脱硫塔出来的湿烟气进入湿式静电除雾器（WESP），在WESP的阳极筒和阴极线之间施加数万伏直流高压电，在强电场的作用下，电晕线周围产生电晕层，电晕层中的空气发生雪崩式电离，产生大量的负离子和少量的阳离子，在阳极筒内湿烟气中的微尘(雾)粒子、与放电产生胡正、负离子相碰撞而荷电，荷电后的尘(雾)粒子由于受到高压静电场库仑力的作用，分别向阴、阳极运动；到达两极后，将各自所带的电荷释放掉，尘(雾)粒子就被阴、阳极所收集，靠重力自流向下而与气体分离；部分的尘(雾)粒本身则由于其固有的黏性而附着在阳极板(筒)和阴极线上，通过冲洗的方法清除。
WESP装置结构（1）WESP本体WESP本体采用圆形结构，规格为Φ9.2m×10.7m，上部设有烟气导流板和气体分布板，下部设有液体收集槽，总高度约14m（含盖顶及下部收集槽）。
外壳体为碳钢衬玻璃鳞片。
WESP的出口烟道设置在本体侧面，直接接现有的垂直净烟道，降低了烟气的阻力；而且也能防止净化后的烟气二次带水。
收集的液体自流进入浆液箱，靠水泵打回吸收塔。
（2）阳极装置阳极装置包括沉淀极、支撑梁、冲洗水管、支撑梁。
阳极筒（也称沉淀极）采用先进的导体玻璃钢材质、导电性能好、易冲洗等优点。
阳极膜上、下端由支撑管支撑、张紧，其中上部的支撑管兼作冲洗水管，通过该冲洗水管可实现阳极膜6个面的在线冲洗，以保证阳极膜不结垢。
阳极膜上下的四层支撑管分别由四道支撑梁进行支撑。
阳极膜上部支撑梁固定于塔壁上，下部的支撑梁通过两端的调节机构来调节其高度，以实现对阳极膜的张紧。
沉淀极采用玻璃钢蜂窝状结构。
蜂窝状结构较圆管结构截面面积利用率高，玻璃钢材质具有导电性能好、使用寿命长等优点。
（3）阴极装置阴极装置包括阴极线、上下部吊挂装置、绝缘箱。
每个阳极孔中心布置有一条阴极线，采用芒刺型、铅锑合金材质，阴极线固定于上下框架上，框架通过绝缘箱支撑。
石灰石湿法烟气脱硫主要设备介绍石灰石浆液循环系统是该脱硫工艺的关键设备，它包括搅拌器、泵和沉淀设备等，用于制备和输送石灰石浆液。
石灰石浆液中的Ca（OH）2在反应塔中与烟气中的二氧化硫进行反应生成硫酸钙，完成脱硫过程。
而石膏产生系统则用于处理产生的废料，将其转化为石膏并进行回收利用。
吸收塔是石灰石湿法烟气脱硫工艺中的核心设备，用于接触烟气和石灰石浆液并将二氧化硫吸收下来。
吸收塔通常采用填料或喷淋装置来增加接触面积，从而提高脱硫效率。
另外，氧化风机也是不可或缺的设备，用于通过吸收塔将烟气送出并进行处理后排放。
总的来说，石灰石湿法烟气脱硫主要设备包括石灰石浆液循环系统、石膏产生系统、吸收塔和氧化风机。
这些设备相互配合，共同完成烟气脱硫的工艺，从而降低二氧化硫排放，保护环境。
石灰石湿法烟气脱硫是一种成熟的烟气脱硫工艺，其主要设备包括石灰石浆液循环系统、石膏产生系统、吸收塔和氧化风机。
这些设备在石灰石湿法脱硫工艺中起着至关重要的作用，下面我们将对这些设备的工作原理和特点进行更详细地介绍。
首先是石灰石浆液循环系统，这个系统主要由搅拌器、泵和沉淀设备组成。
石灰石浆液是石灰石颗粒在水中的悬浮液体，它是湿法脱硫工艺中的脱硫剂。
搅拌器主要用于搅拌水和石灰石颗粒，使其形成均匀的浆液；泵则负责将石灰石浆液输送至吸收塔，实现脱硫反应；沉淀设备用于过滤和回收产生的石膏。
石灰石浆液循环系统的核心在于悬浮的石灰石颗粒能够提供充足的反应表面积，使得二氧化硫与石灰石浆液充分接触，从而实现二氧化硫的吸收和脱硫反应。
此外，该系统还需要设备对石膏浆液进行过滤和脱水处理，以实现石膏的回收和再利用。
其次是石膏产生系统，它主要用于处理生产过程中产生的废料，将其转化为石膏并进行回收。
石膏是一种优质的建筑材料，可用于生产石膏板、石膏线等建筑材料，并且还可以作为肥料、吸附剂、填充剂等材料进行深加工利用。
因此，石膏产生系统的设计和运行对于副产品的回收利用至关重要。

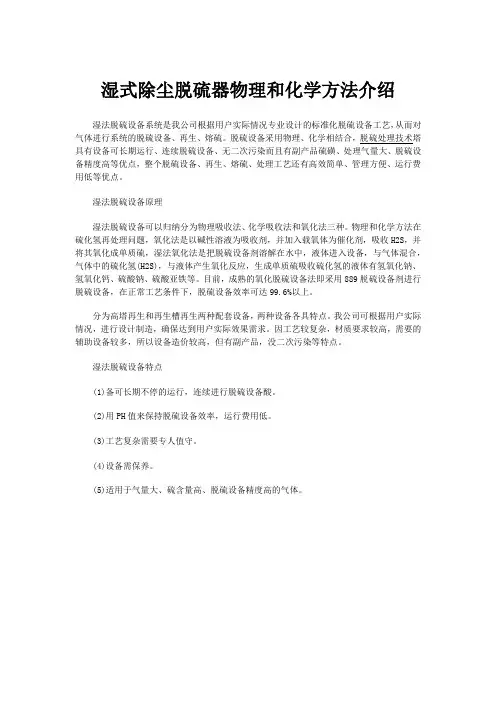

湿式除尘脱硫器物理和化学方法介绍
湿法脱硫设备系统是我公司根据用户实际情况专业设计的标准化脱硫设备工艺，从而对气体进行系统的脱硫设备、再生、熔硫。
脱硫设备采用物理、化学相结合，脱硫处理技术塔具有设备可长期运行、连续脱硫设备、无二次污染而且有副产品硫磺、处理气量大、脱硫设备精度高等优点，整个脱硫设备、再生、熔硫、处理工艺还有高效简单、管理方便、运行费用低等优点。
湿法脱硫设备原理
湿法脱硫设备可以归纳分为物理吸收法、化学吸收法和氧化法三种。
物理和化学方法在硫化氢再处理问题，氧化法是以碱性溶液为吸收剂，并加入载氧体为催化剂，吸收H2S，并将其氧化成单质硫，湿法氧化法是把脱硫设备剂溶解在水中，液体进入设备，与气体混合，气体中的硫化氢(H2S)，与液体产生氧化反应，生成单质硫吸收硫化氢的液体有氢氧化钠、氢氧化钙、硫酸钠、硫酸亚铁等。
目前，成熟的氧化脱硫设备法即采用889脱硫设备剂进行脱硫设备，在正常工艺条件下，脱硫设备效率可达99.6%以上。
分为高塔再生和再生槽再生两种配套设备，两种设备各具特点。
我公司可根据用户实际情况，进行设计制造，确保达到用户实际效果需求。
因工艺较复杂，材质要求较高，需要的辅助设备较多，所以设备造价较高，但有副产品，没二次污染等特点。
湿法脱硫设备特点
(1)备可长期不停的运行，连续进行脱硫设备酸。
(2)用PH值来保持脱硫设备效率，运行费用低。
(3)工艺复杂需要专人值守。
(4)设备需保养。
(5)适用于气量大、硫含量高、脱硫设备精度高的气体。
湿法脱硫技术湿法脱硫技术是一种环保的烟气脱硫方法，它广泛应用于工业和电力行业，用于减少大气中的二氧化硫排放，降低空气污染。
本文将从湿法脱硫技术的原理、工艺和应用等方面进行详细介绍。
一、湿法脱硫技术的原理湿法脱硫技术是利用溶液中的碱性物质与二氧化硫发生化学反应，将二氧化硫转化为可溶于水中的硫酸盐。
主要的反应方程式为：SO2 + Ca（OH）2 → CaSO3 + H2O湿法脱硫技术有两种主要方式，分别是石灰石石膏法和海水脱硫法。
石灰石石膏法是将石灰石干燥研磨成粉末后与烟气中的二氧化硫反应，产生石膏，而海水脱硫法则是通过将海水喷洒到烟气中，利用海水中的碱性物质进行反应。
二、湿法脱硫技术的工艺湿法脱硫技术主要包括烟气净化系统和废水处理系统两部分。
烟气净化系统主要由除尘器、喷射塔和循环泵等设备组成。
烟气通过除尘器进行初步的净化，去除其中的颗粒物和粉尘。
之后，烟气进入喷射塔，喷洒石灰石水浆或海水，与二氧化硫发生反应，形成硫酸盐溶液。
最后，循环泵将硫酸盐溶液回收，净化后再次喷洒到烟气中，循环利用。
废水处理系统用于处理湿法脱硫过程中产生的废水。
废水中含有大量的硫酸盐和其他污染物，需要进行化学处理和沉淀处理，以降低污染物的浓度，使其达到排放标准。
三、湿法脱硫技术的应用湿法脱硫技术被广泛应用于工业和电力行业的烟气净化中，主要用于减少二氧化硫的排放量，保护环境。
以下是湿法脱硫技术在不同领域的应用举例：1. 电力行业：湿法脱硫技术被广泛应用于火电厂和燃煤发电厂中，用于减少烟气中的二氧化硫排放，降低大气污染。
2. 钢铁行业：湿法脱硫技术可以应用于钢铁生产中的高炉和转炉烟气脱硫，减少二氧化硫的排放，减轻对大气环境的污染。
3. 化工行业：湿法脱硫技术可以用于化工厂废气的治理，降低二氧化硫的排放，保护周边的环境质量。
4. 石油行业：湿法脱硫技术可以应用于炼油厂中，减少烟气中的硫化氢等有害气体的排放，改善工作环境。
总之，湿法脱硫技术是一种重要的烟气脱硫方法，具有广泛的应用前景。
除雾器知识大讲堂一、除雾器的安装也很有讲究除雾器安装在塔内顶部，其作用是分离塔顶气体中夹带的液滴，保证塔顶馏出产品的质量。
目前使用的除雾器有折板形、丝网形和旋流式，其中以丝网除雾器应用为广泛，它将许多层丝网用栅板夹住，并用螺栓固定在支持圈上，对大直径的塔，丝网也可做成分块式。
丝网用圆丝或扁丝编织而成，材料多用不锈钢、磷青铜、镀锌铁丝、聚四氟乙烯、尼龙等。
丝网除雾器具有比表面积大、重量轻、空隙大以及使用方便、除沫效率高、压降小等优点。
适用于清洁的气体，不宜用在液滴中含有固体物质或易析出固体物质的场合，如碱液、碳酸氢氨溶液等，以免液体蒸发后留下固体堵塞丝网。
当雾沫中含有少量悬浮物时，应经常对其进行冲洗。
丝网除雾器在安装时，在其上下方都应留有适当的分离。
二、电除雾器运行时应注意的事项1.收尘室除尘设备中气体温度在露点以下会导致化学腐蚀，因为H20—H2SO4冷凝而导致绝缘物表面上漏电，或在电极线上黏附粉尘，或者生成绝缘性的掩盖膜，所以应该常常使气体温度保持在露点以上。
另一方面也要注意在500℃以上的高温下，因为构件的热应力而发作的毛病。
通常来说，期望在比含S02、SO3的混合气体的露点高50℃左右的温度下操作。
2.电源设备为使电除雾器高效工作，期望常常加上尽可能高的电压。
所以，对导电部分和大地的绝缘，支承物的构造，以及资料等应当予以特别注意。
如有水分、粉尘附着在绝缘瓷瓶表面上，或混入电除雾器的绝缘油中，电气绝缘就会明显恶化，使有用电压下降。
经过完全打扫的绝缘瓷瓶用1000V 兆欧计测量其绝缘电阻大致上是无限大，至少应以20Mn以上作为基准。
绝缘瓷瓶应该依据运用状况、环境来决议其定时打扫周期。
此外，应把绝缘瓷瓶放在箱内并送入热风避免遭到湿气体和粉尘的影响。
晶闸管整流的场合，温度对其工作特性和寿数有影响，所以有必要注意晶闸管周围温度的上升情况。
晶闸管整流器收藏在贮槽内，因为常常受绝缘油等的冷却，所以没有温度上升的问题，但是要注意吸湿呼吸器等的污染。

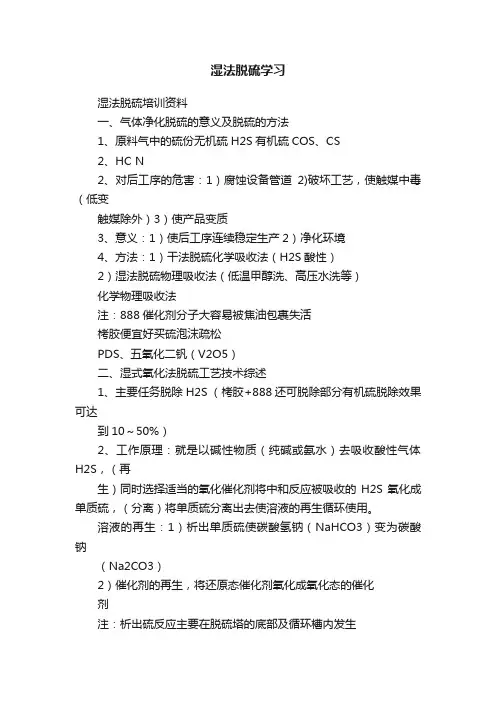

湿法脱硫学习湿法脱硫培训资料一、气体净化脱硫的意义及脱硫的方法1、原料气中的硫份无机硫H2S有机硫COS、CS2、HC N2、对后工序的危害：1）腐蚀设备管道2)破坏工艺，使触媒中毒（低变触媒除外）3）使产品变质3、意义：1）使后工序连续稳定生产2）净化环境4、方法：1）干法脱硫化学吸收法（H2S酸性）2）湿法脱硫物理吸收法（低温甲醇洗、高压水洗等）化学物理吸收法注：888催化剂分子大容易被焦油包裹失活栲胶便宜好买硫泡沫疏松PDS、五氧化二钒（V2O5）二、湿式氧化法脱硫工艺技术综述1、主要任务脱除H2S （栲胶+888还可脱除部分有机硫脱除效果可达到10～50%）2、工作原理：就是以碱性物质（纯碱或氨水）去吸收酸性气体H2S，（再生）同时选择适当的氧化催化剂将中和反应被吸收的H2S氧化成单质硫，（分离）将单质硫分离出去使溶液的再生循环使用。
溶液的再生：1）析出单质硫使碳酸氢钠（NaHCO3）变为碳酸钠（Na2CO3）2）催化剂的再生，将还原态催化剂氧化成氧化态的催化剂注：析出硫反应主要在脱硫塔的底部及循环槽内发生催化剂的好坏取决于催化剂的载氧能力3、湿法脱硫工艺技术特点（吸收、再生、回收三大环节）湿式氧化法脱硫其实质上就是一种伴有氧化反应的湿式中和反应过程第一步、中和反应碱液吸收H2S第二步、采用载氧体催化剂进行催化氧化还原反应，把负二价硫氧化成单质硫第三部、加入空气氧化失活的催化剂使其得到再生，同时将单质硫分离出去Na2CO3+H2S→NaHS+NaHCO32NaHS+O2→2NaOH+S↓三、我厂湿法脱硫工艺流程简介1、气体回炉煤气焦炉气→罗茨风机→1＃脱硫塔→2#脱硫塔→甲醇气柜火炬2、溶液流程溶液配制槽→栲胶配置槽→→溶液储槽→溶液泵→再生塔1#2#催化剂活化槽→液封槽脱硫塔1#2#3、硫泡沫流程再生塔顶部→再生塔扩大部分→硫泡沫槽→离心机母液循环槽槽←地槽硫膏外销4、工艺流程特点1）采用湿式氧化法（碱式）双塔串联2级吸收2）催化剂为复式多元催化剂(栲胶+PDS+888)3）高塔鼓风再生工艺4）设计能力处理气量41300m3/h 余量20%设计压力300㎜H2O脱除H2S能力入口5.6g/m3出口20mg/m3四、湿法脱硫主要控制指标1）入口H2S含量5.6g/m32）出口H2S含量20mg/m33）入口焦油含量30mg/m34）入口苯含量≤400-700 mg/m35）萘含量＜50 mg/m36）焦炉气压力＞6KPa7）焦炉气入口温度25-40℃8）溶液组分总碱度0.4-0.6mol/L(20-30g/L)Na2CO3含量4-6g/LNaHCO3 含量14-26g/l栲胶含量2.5g/L （加PDS时1.0-1.5 g/L）V2O5含量0.5-0.8g/LPDS(888) 含量30ppm(复合使用时10-15ppm)9、溶液循环量750-850m3/h 单塔10、空气含量1000-1700 m3/h 单塔11、再生溶液温度30-40℃12、悬浮硫＜0.5g/L 不得超过1.0 g/L13、副盐含量Na2S2O2 Na2SO4 NaCNS(硫氰酸钠)总量＜250g/m314、PH值 8.2-8.815、点位栲胶 -180～230mvPDS 888 -150～-210mv几项主要指标的确定1）溶液循环量确定依据①吸收液气比﹥12L/m3②喷淋密度38-48m3/m3.h2)空气量的确定依据①1 H2S需要1.57m3空气实际比例为5-15倍②吹风强度 40-70 60-130m3/m3.h3)再生温度35-42℃＞45℃副反应增长速度直线上升＜30℃再生速度减慢，再生不完全吸收：增加压力，降低温度有利于吸收4）PH值（总碱度）8.2-8.8（20-30g/L）①NaHCO4/Na2CO4比4-6倍②脱硫催化剂的要求5）点位-150～-210mv观察再生效果，过高引起过度氧化副反应增多点位过高悬浮硫多Na2S2O3多（Na2S2O3硫代硫酸钠）2Na2S2O3+O2→2 Na2SO4+2S↓6)悬浮硫越低越好﹤150g/L 不得超过1.0过高会引起塔的堵塞6）副盐﹤150g/L HC n 0.5～1.5g/m3副盐多不但影响H2S的平衡分压而且由于它们在溶液中的累积降低了有效组分的浓度，且从溶液中的析出，破坏工艺生产条件增加原料碱的消耗降低硫膏的产量。

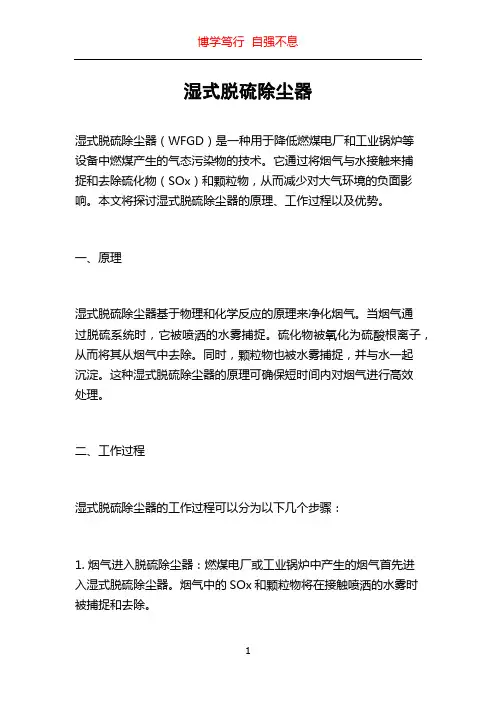

湿式脱硫除尘器湿式脱硫除尘器（WFGD）是一种用于降低燃煤电厂和工业锅炉等设备中燃煤产生的气态污染物的技术。
它通过将烟气与水接触来捕捉和去除硫化物（SOx）和颗粒物，从而减少对大气环境的负面影响。
本文将探讨湿式脱硫除尘器的原理、工作过程以及优势。
一、原理湿式脱硫除尘器基于物理和化学反应的原理来净化烟气。
当烟气通过脱硫系统时，它被喷洒的水雾捕捉。
硫化物被氧化为硫酸根离子，从而将其从烟气中去除。
同时，颗粒物也被水雾捕捉，并与水一起沉淀。
这种湿式脱硫除尘器的原理可确保短时间内对烟气进行高效处理。
二、工作过程湿式脱硫除尘器的工作过程可以分为以下几个步骤：1. 烟气进入脱硫除尘器：燃煤电厂或工业锅炉中产生的烟气首先进入湿式脱硫除尘器。
烟气中的SOx和颗粒物将在接触喷洒的水雾时被捕捉和去除。
2. 硫化物氧化反应：湿式脱硫除尘器中喷洒的水中含有氧化剂，例如氧气或过氧化氢。
当硫化物与氧气接触时，发生氧化反应，将硫化物转化为硫酸根离子。
这些硫酸根离子随后在水中溶解，从而被去除。
3. 颗粒物沉淀：喷洒的水雾不仅可以捕捉硫化物，还可以捕捉颗粒物。
这些颗粒物会随着水雾一起沉淀到底部的反应器中。
随着时间的推移，沉淀物将积累并形成固体残渣。
4. 残渣处理：固体残渣通常被收集并处理，以便进行资源回收或安全处置。
处理方法可以根据具体情况而定。
三、优势湿式脱硫除尘器相对于其他类型的脱硫除尘设备具有以下优势：1. 高效去除硫化物：由于湿式脱硫除尘器利用了物理和化学反应的原理，能够高效去除烟气中的硫化物。
这有助于减少大气排放中的二氧化硫（SO2）含量，降低酸雨的形成。
2. 捕捉颗粒物：湿式脱硫除尘器不仅能够去除硫化物，还能够捕捉颗粒物，并将其沉淀到底部的反应器中。
这有助于减少烟气排放中的悬浮颗粒物含量，改善大气质量。
3. 适用于多种燃煤设备：湿式脱硫除尘器可以适用于不同类型的燃煤设备，包括燃煤电厂和工业锅炉等。
其工作原理和处理效果都可根据具体情况进行调整和优化。
脱硫塔除雾器：脱硫塔除雾器的工作原理概述脱硫塔除雾器是在脱硫塔内部设置的一种设备，用于去除脱硫过程中产生的雾霾颗粒、净化烟气。
它的工作原理是利用重力、惯性等原理，使烟气中的小颗粒和水滴在设备内沉积并聚合成较大的颗粒，然后通过排污口排出。
工作原理聚合沉积脱硫塔除雾器通常是由多个层次构成的，不同的层次采用不同的原理去除烟气中的颗粒和水滴。
首先，烟气经过脱硫塔一层石灰石堵球层，在层次板栅的别离使烟气自下而上穿过这层堵球层，这个过程中会使得烟气中的颗粒和水滴因受到堵球层的阻挡而逐渐聚合成较为大的颗粒。
惯性碰撞之后，烟气进入脱硫塔壳体中。
在这里，脱硫塔除雾器利用了烟气中颗粒和水滴的惯性作用，以及设备中的屏障作用，使得颗粒和水滴沉降到设备底部。
其具体工作原理可以参考以下步骤：1.烟气在脱硫塔内部以大约1.5~2.0m/s的速度流动。
2.当烟气中的颗粒和水滴撞击到脱硫塔除雾器的汽流板时，由于颗粒和水滴的质量较大，会受到惯性作用而继续向前运动，碰撞到汽流板上。
3.碰撞在汽流板上的颗粒和水滴发生方向变化并向上漂浮，遇到下降的气流时再次落下，在设备内形成一个流动的颗粒和水滴层。
4.在这个过程中，颗粒和水滴逐渐聚集为较大的颗粒，并沉降到脱硫塔除雾器的底部。
重力沉积最后，经过了层层过滤的烟气进入脱硫塔除雾器的底部，通过排污口排出。
在此处，脱硫塔除雾器利用重力沉降原理去除大颗粒，烟气进入设备的底部后，其速度迅速减小，颗粒和水滴因其质量重，在重力的作用下，很快沉降到底部，从而达到净化烟气的目的。
结论脱硫塔除雾器逐层过滤的去除烟气中的颗粒和水滴，最后通过重力沉积等原理去除大颗粒，是一种成熟的大气污染治理设备。
这种设备可以有效去除脱硫过程所产生的雾霾，净化烟气，达到环境保护的要求。
序言电滤器是利用静电清除气体中的悬浮物。
它包括干式电滤器和湿式电滤器。
干式电滤器即普遍称为电除尘器。
湿式电滤器则为电除雾器。
电滤器净化气体的方法工业化应用于二十世纪二十年代。
我国较普遍应用电滤器的时间落后国外约30-40年。
由于它具有较其他设备更为突出的优点: 能耗低，高效，稳定可靠。
二十世纪六十年代，在我国工业生产中较广泛地使用，并开发出硬PVC电除雾器。
随着工业技术的进步和环境保护要求的严格。
电除雾器巳逐渐使用到放空废气，空气净化等领域，而且它的应用会更广泛。
在工业生产中，如果气体中含有某种物质的蒸汽，当将其冷却到一定的温度时，蒸汽会冷凝结成液体或固体。
或者气体高速通过某种液体，气体被液体的蒸汽饱和并夹带液体飞沫。
用湿式电滤器来清除悬浮于气体中的微细液体和固体粒子。
即为湿式电滤器。
如硫酸生产净化清除气体中的硫酸雾。
发生炉煤气和焦炉煤气除焦油雾，硫酸生产的放空尾气中除硫酸雾。
硫酸浓缩废气中除硫酸雾。
电厂废气除硫酸和亚硫酸雾，以及水蒸汽雾等。
均系湿式电滤器类。
湿式就是通过电场的介质中存在充足的液体粒子以及介质气被该液体蒸汽所饱和，所以在湿式电滤器不存在比电阻的问题。
一、湿式电滤器的原理待处理气体为含有微细尘粒，雾粒及被液体蒸汽饱和的湿气体。
为了满足生产工艺，环境保护，有价金属回收的要求。
必须将气体中的悬浮物清除，处理合格后的气体用于下工序生产或排入大空。
各种待处理的气体，由于受到紫外线照射，高温和放射性副射的作用。
使得每种中性气体中都含有1-2%的带电分子和电子(1)。
另方面，当这种带有悬浮粒子的湿气体进入电滤器电场后，由于在电滤器的电晕极线上施加了足够高的直流电压，从电晕极发射出大量向沉淀极高速运动的电子。
在电场力的作用下，高速运动的电子高速撞击中性分子，从气体分子中打出一个或若干个外层电子，中性分子转变为正离子和自由电子，这些派生的电子在电场作用下继续高速运动，撞击新的中性分子而使其电离，如此迅速地派生出新的离子和电子，在电晕极线附近的气体发生雪崩式电离，在电极线周围2mm形成电离区。
2湿法脱硫技术介绍2.1 脱硫方法简介目前，世界范围内的火电厂脱硫技术多种多样，达数百种之多。
按脱硫工艺在燃烧过程中所处位置不同可分为：燃烧前脱硫、燃烧中脱硫、燃烧后脱硫。
燃烧前脱硫主要是洗煤、煤的气化和液化，洗煤仅能脱去煤中很少一部分硫，只可作为脱硫的一种辅助手段，煤气化和液化脱硫效果好，是解决煤炭作为今后能源的主要途径，但目前从经济角度看，还不能与天然气及石油竞争。
燃烧中脱硫主要方式是循环流化床锅炉，循环流化床锅炉是近年来在国际上发展起来的新一代高效、低污染清洁燃烧技术，具有投资省、燃料适应性广等优点，是一种正在高速发展，并正在迅速得到商业推广的方法。
但循环流化床燃烧技术在锅炉容量上受到限制，主要用于135MW以下机组。
燃烧后脱硫即烟气脱硫，是目前唯一大规模商业应用的脱硫方式，烟气脱硫技术很多，主要有石灰石/石膏湿法、旋转喷雾干燥法、炉内喷钙加尾部烟道增湿活化烟气脱硫工艺（芬兰Tempell和IVO 公司的LIFAC）、海水烟气脱硫工艺、电子束照射加喷氨烟气脱硫工艺、气体悬浮吸收脱硫技术FLS—GSA）、ABB新型一体化烟气脱硫工艺（NID）、德国WULFF公司回流式烟气循环流化床（RCFB—FGD）脱硫技术等。
2.2 湿法脱硫工艺湿式石灰石／石膏法脱硫工业化装置已有四十余年的历史，经过多年不断改进发展与完善，目前已成为世界上技术最为成熟、应用最为广泛的脱硫工艺，在脱硫市场特别是大容量机组脱硫上占主导地位，约占电厂装机容量的85％。
应用的单机容量已达1000MW。
1 湿法脱硫工艺特点优点：1）·技术成熟、可靠，国外应用广泛，国内也有运行经验。
2）·脱硫效率高>=95%。
3）·适用于大容量机组。
4）·吸收剂价廉易得。
5）·系统运行稳定、煤种和机组负荷变化适应性广。
6）·脱硫副产品石膏可以综合利用。
缺点：1）·系统复杂、运行维护工作量大。
脱硫除雾器的工作原理
脱硫除雾器是一种用于净化燃煤烟气中的二氧化硫和颗粒物的设备，其工作原理通常包括以下几个步骤：
1. 烟气进入脱硫除雾器：烟气由烟囱或尾气处理系统引入脱硫除雾器中。
2. 预处理部分：烟气经过预处理部分，通常会升温至适宜的温度范围，以提高脱硫效率。
3. 脱硫部分：烟气进入脱硫部分，常用的方法包括湿法脱硫和干法脱硫。
- 湿法脱硫：在湿法脱硫中，烟气与喷雾剂（通常为石灰石浆液）接触，二氧化硫会与氢氧化钙反应生成硫酸钙沉淀，从而被去除。
同时，这个过程也能够去除烟气中的一些颗粒物。
- 干法脱硫：干法脱硫主要通过喷雾干燥剂（如氢氧化钠或碳酸钠）来吸收烟气中的二氧化硫，形成硫化钠或硫酸钠，并通过过滤器或电除尘器去除颗粒物。
4. 除雾部分：脱硫后的烟气进入除雾部分，通过除雾器将湿度较大的烟气中的水蒸气和颗粒物去除，净化后的烟气被排入大气中或进一步处理后排放。
5. 流体处理：在工作过程中，脱硫除雾器中经常使用各种流体作为媒体，以便实现脱硫和除雾的目的。
这些流体可以是喷雾
剂、干燥剂、清洗剂等，它们与烟气的接触和化学反应有助于去除污染物。
总的来说，脱硫除雾器通过使用不同的方法去除燃煤烟气中的二氧化硫和颗粒物，从而达到减少大气污染物排放的目的。
具体的工作原理根据不同的脱硫除雾器类型和技术有所不同，但通常都是基于物理吸附、化学反应和颗粒物沉降等原理实现。
湿法脱硫系统中除雾器的选型及安装1、除雾器叶片及其间距的选择目前,我国火电厂湿法系统中采用的吸收塔除雾器叶片有多种,但得到广泛应用的主要是正弦波型和折流板型两种叶片。
用于制造除雾器叶片的材料一般都采用PP塑料,该材料的优点是价格较低廉、耐腐性强。
缺点是强度较低,耐温性差,且随着温度的升高,强度降低很快,正常室温下的强度仅为30MPa, 只有玻璃钢的1 /5。
但综合各种因素考虑,脱硫系统中仍然普遍采用这种材料。
除雾器叶片的间距设定要综合考虑除雾器阻力以及除雾效率两个因素,一般要求两级的阻力小于 200 Pa, 同时要求通过除雾器的中水的质量浓度低于100mg/m3。
从目前的使用情况来看,正弦波型的叶片间距一般为30mm左右,而两级平板型叶片间距一般选20～40mm。
安装时,一般将叶片水平布置的平板型除雾器两端支撑在梁上,此时梁的跨度选择多大合适呢? 笔者曾计算了不同跨距下结垢厚度达到1 /3叶片间距时的最大应力,即按叶片高度为200mm,叶片厚度为3mm,间距40mm计,计算结果详见表1。
据有关文献介绍, PP塑料在70 ℃时的强度为8. 85MPa 。
根据除雾器的工作环境,设定安全系数为4. 5, 允许应力为1. 96MPa。
因此,建议平板型除雾器的梁间距尽量不要超过2000mm。
2、除雾器的选型为了提高除雾效果,一般采用两级叶片,第一级为粗除,第二级为精除。
屋脊型除雾器布置在垂直流动的吸收塔上层,多采用单层梁支撑两级叶片的固定方式。
但为了检修方便,也有用户要求用两层梁支撑。
平板型除雾器可以布置在烟气垂直流动的吸收塔内,也可以布置在烟气水平流动的烟道中,一般采用双层梁支撑或固定。
屋脊型除雾器的优点是烟气通过叶片法线的流速要小于塔内水平截面的平均流速,这样,即使塔内烟气流速偏高,在通过除雾器时,由于流通面积增大而使得烟气流速减小。
但是,由于屋脊型除雾器需要在吸收塔的截面上留出矩形通道,而吸收塔是圆形的,所以部分面积需要用盲板封起来,从而部分抵消了一部分优势。
