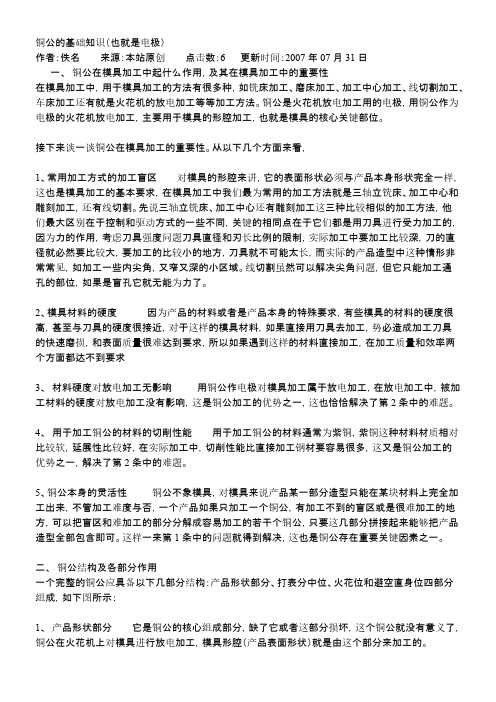

铜公的基础知识（也就是电极）作者：佚名来源：本站原创点击数：6 更新时间：2007年07月31日一、铜公在模具加工中起什么作用，及其在模具加工中的重要性在模具加工中，用于模具加工的方法有很多种，如铣床加工、磨床加工、加工中心加工、线切割加工、车床加工还有就是火花机的放电加工等等加工方法。
铜公是火花机放电加工用的电极，用铜公作为电极的火花机放电加工，主要用于模具的形腔加工，也就是模具的核心关键部位。
接下来谈一谈铜公在模具加工的重要性。
从以下几个方面来看，1、常用加工方式的加工盲区对模具的形腔来讲，它的表面形状必须与产品本身形状完全一样，这也是模具加工的基本要求，在模具加工中我们最为常用的加工方法就是三轴立铣床、加工中心和雕刻加工，还有线切割。
先说三轴立铣床、加工中心还有雕刻加工这三种比较相似的加工方法，他们最大区别在于控制和驱动方式的一些不同，关键的相同点在于它们都是用刀具进行受力加工的，因为力的作用，考虑刀具强度问题刀具直径和刃长比例的限制，实际加工中要加工比较深，刀的直径就必然要比较大，要加工的比较小的地方，刀具就不可能太长，而实际的产品造型中这种情形非常常见，如加工一些内尖角，又窄又深的小区域。
线切割虽然可以解决尖角问题，但它只能加工通孔的部位，如果是盲孔它就无能为力了。
2、模具材料的硬度因为产品的材料或者是产品本身的特殊要求，有些模具的材料的硬度很高，甚至与刀具的硬度很接近，对于这样的模具材料，如果直接用刀具去加工，势必造成加工刀具的快速磨损，和表面质量很难达到要求，所以如果遇到这样的材料直接加工，在加工质量和效率两个方面都达不到要求3、材料硬度对放电加工无影响用铜公作电极对模具加工属于放电加工，在放电加工中，被加工材料的硬度对放电加工没有影响，这是铜公加工的优势之一，这也恰恰解决了第2条中的难题。
4、用于加工铜公的材料的切削性能用于加工铜公的材料通常为紫铜，紫铜这种材料材质相对比较软，延展性比较好，在实际加工中，切削性能比直接加工钢材要容易很多，这又是铜公加工的优势之一，解决了第2条中的难题。

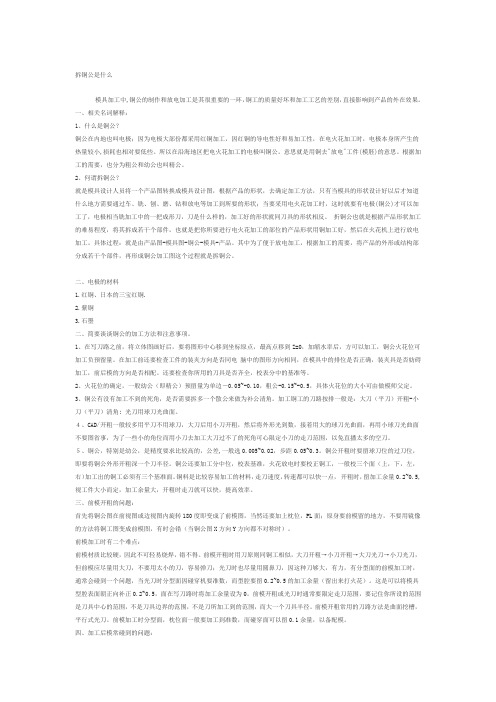

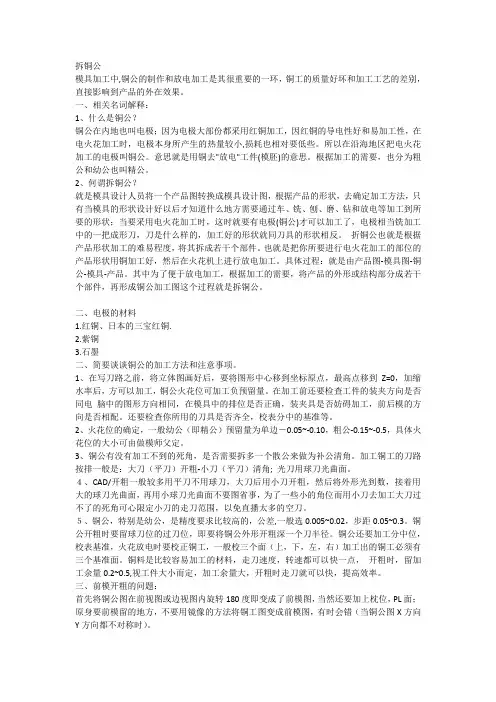

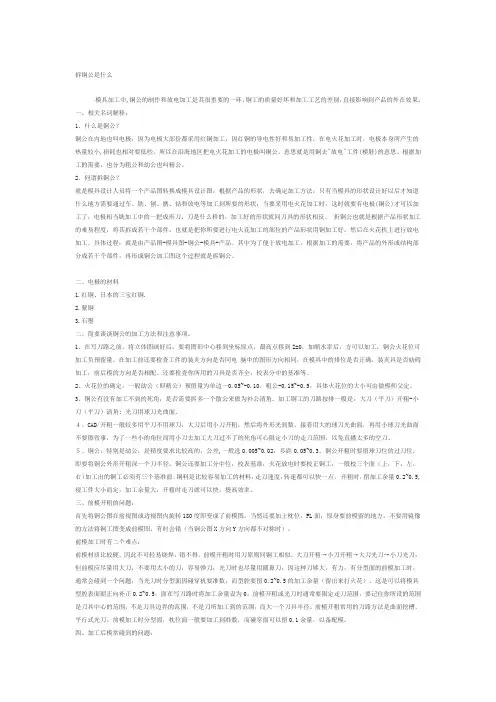

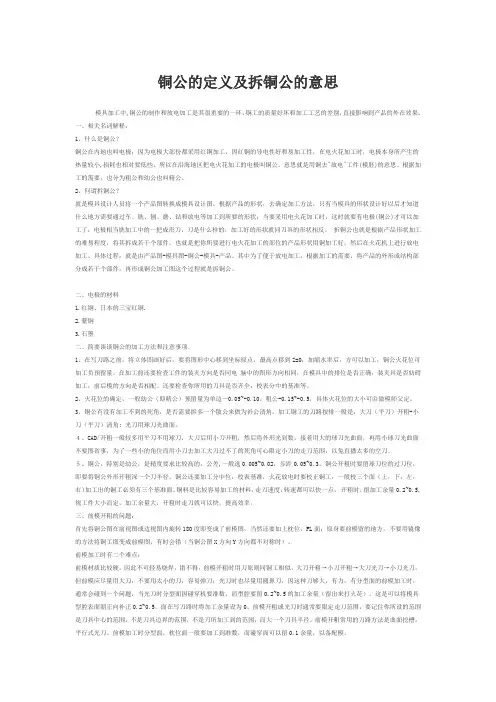

拆铜公是什么模具加工中,铜公的制作和放电加工是其很重要的一环，铜工的质量好坏和加工工艺的差别，直接影响到产品的外在效果。
一、相关名词解释：1、什么是铜公？铜公在内地也叫电极；因为电极大部份都采用红铜加工，因红铜的导电性好和易加工性，在电火花加工时，电极本身所产生的热量较小,损耗也相对要低些。
所以在沿海地区把电火花加工的电极叫铜公。
意思就是用铜去"放电"工件(模胚)的意思。
根据加工的需要，也分为粗公和幼公也叫精公。

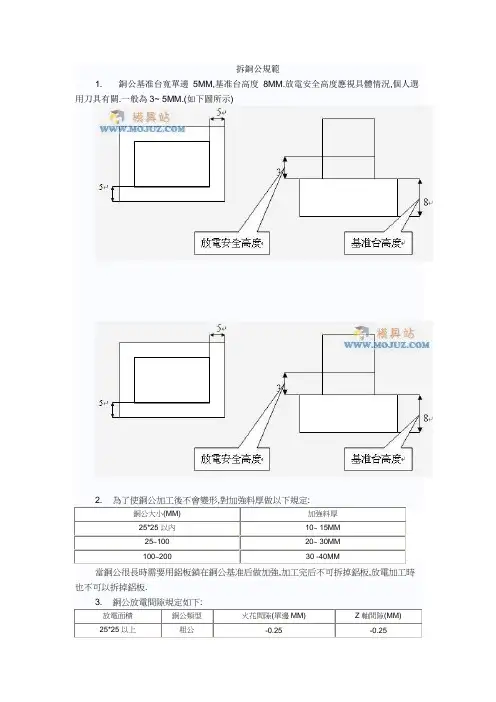

2、何谓拆铜公？就是模具设计人员将一个产品图转换成模具设计图，根据产品的形状，去确定加工方法，只有当模具的形状设计好以后才知道什么地方需要通过车、铣、刨、磨、钻和放电等加工到所要的形状；当要采用电火花加工时，这时就要有电极(铜公)才可以加工了，电极相当铣加工中的一把成形刀，刀是什么样的，加工好的形状就同刀具的形状相反。
折铜公也就是根据产品形状加工的难易程度，将其拆成若干个部件。
也就是把你所要进行电火花加工的部位的产品形状用铜加工好，然后在火花机上进行放电加工。
具体过程：就是由产品图-模具图-铜公-模具-产品。
其中为了便于放电加工，根据加工的需要，将产品的外形或结构部分成若干个部件，再形成铜公加工图这个过程就是拆铜公。
二、电极的材料1.红铜、日本的三宝红铜.2.紫铜3.石墨二、简要谈谈铜公的加工方法和注意事项。
1、在写刀路之前，将立体图画好后，要将图形中心移到坐标原点，最高点移到Z=0，加缩水率后，方可以加工，铜公火花位可加工负预留量。
在加工前还要检查工件的装夹方向是否同电脑中的图形方向相同，在模具中的排位是否正确，装夹具是否妨碍加工，前后模的方向是否相配。
还要检查你所用的刀具是否齐全，校表分中的基准等。
2、火花位的确定，一般幼公（即精公）预留量为单边－0.05~-0.10，粗公-0.15~-0.5，具体火花位的大小可由做模师父定。
3、铜公有没有加工不到的死角，是否需要拆多一个散公来做为补公清角。

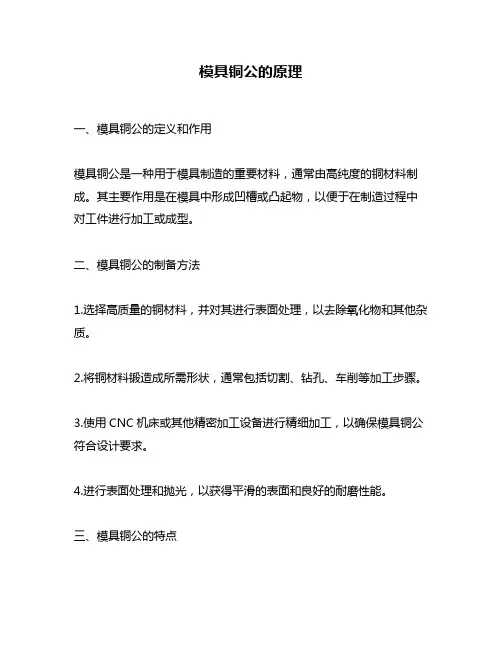

模具铜公的原理一、模具铜公的定义和作用模具铜公是一种用于模具制造的重要材料，通常由高纯度的铜材料制成。
其主要作用是在模具中形成凹槽或凸起物，以便于在制造过程中对工件进行加工或成型。
二、模具铜公的制备方法1.选择高质量的铜材料，并对其进行表面处理，以去除氧化物和其他杂质。
2.将铜材料锻造成所需形状，通常包括切割、钻孔、车削等加工步骤。
3.使用CNC机床或其他精密加工设备进行精细加工，以确保模具铜公符合设计要求。
4.进行表面处理和抛光，以获得平滑的表面和良好的耐磨性能。
三、模具铜公的特点1.高强度：由于采用高纯度的铜材料制造，因此模具铜公具有较高的强度和硬度。
2.良好的导热性能：由于铜本身是优良的导热材料，因此模具铜公可以快速传递热量并保持稳定温度。
3.优异的耐磨性：模具铜公表面经过精细加工和抛光处理，具有良好的耐磨性能，可以有效延长使用寿命。
4.易于加工：模具铜公可以通过各种加工方法进行加工和修整，以适应不同的制造要求。
四、模具铜公的应用领域1.塑料模具制造：模具铜公通常用于塑料模具中的凸起物或凹槽部位，以便于对工件进行成型或加工。
2.压铸模具制造：在压铸过程中，模具铜公可以作为流道或冷却通道使用，以确保合适的温度和流动性能。
3.橡胶模具制造：在橡胶制品生产过程中，模具铜公可以作为成型部件使用，以形成所需形状和尺寸。
五、总结综上所述，模具铜公是一种重要的材料，在各种模具制造领域都有广泛应用。
其特点包括高强度、良好的导热性能、优异的耐磨性和易于加工等。
在制备过程中需要选择高质量的铜材料，并通过精细加工和表面处理来确保其符合设计要求。

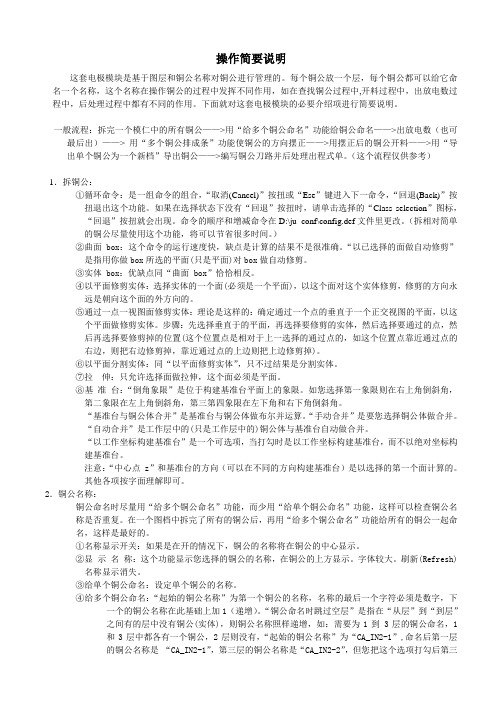

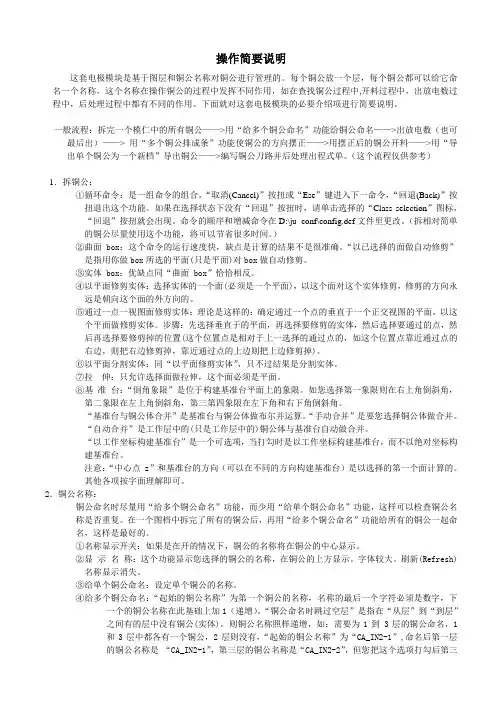

操作简要说明这套电极模块是基于图层和铜公名称对铜公进行管理的。
