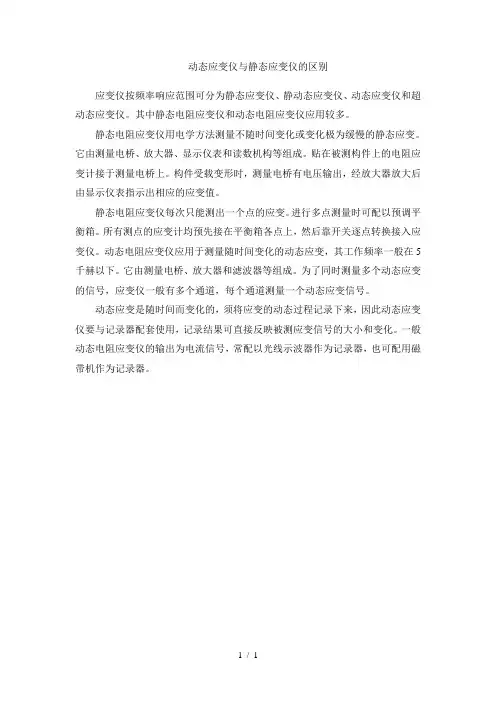

动态应变仪与静态应变仪的区别

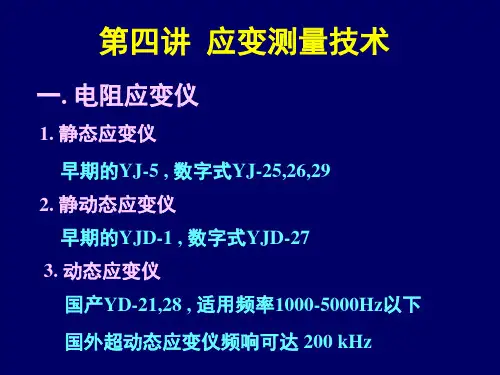

应变仪按频率响应范围可分为静态应变仪、静动态应变仪、动态应变仪和超动态应变仪。
其中静态电阻应变仪和动态电阻应变仪应用较多。

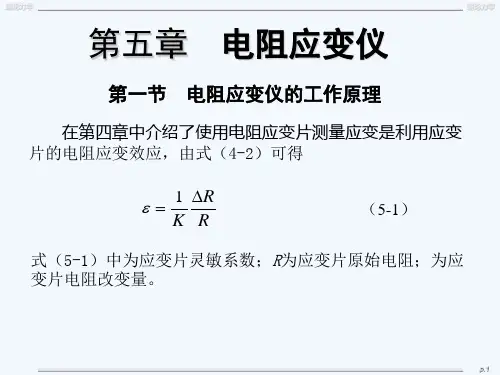

静态电阻应变仪用电学方法测量不随时间变化或变化极为缓慢的静态应变。
它由测量电桥、放大器、显示仪表和读数机构等组成。
贴在被测构件上的电阻应变计接于测量电桥上。
构件受载变形时,测量电桥有电压输出,经放大器放大后由显示仪表指示出相应的应变值。
静态电阻应变仪每次只能测出一个点的应变。
进行多点测量时可配以预调平衡箱。
所有测点的应变计均预先接在平衡箱各点上,然后靠开关逐点转换接入应变仪。
动态电阻应变仪应用于测量随时间变化的动态应变,其工作频率一般在5千赫以下。
它由测量电桥、放大器和滤波器等组成。
为了同时测量多个动态应变的信号,应变仪一般有多个通道,每个通道测量一个动态应变信号。
动态应变是随时间而变化的,须将应变的动态过程记录下来,因此动态应变仪要与记录器配套使用,记录结果可直接反映被测应变信号的大小和变化。
一般动态电阻应变仪的输出为电流信号,常配以光线示波器作为记录器,也可配用磁带机作为记录器。
1 / 1。

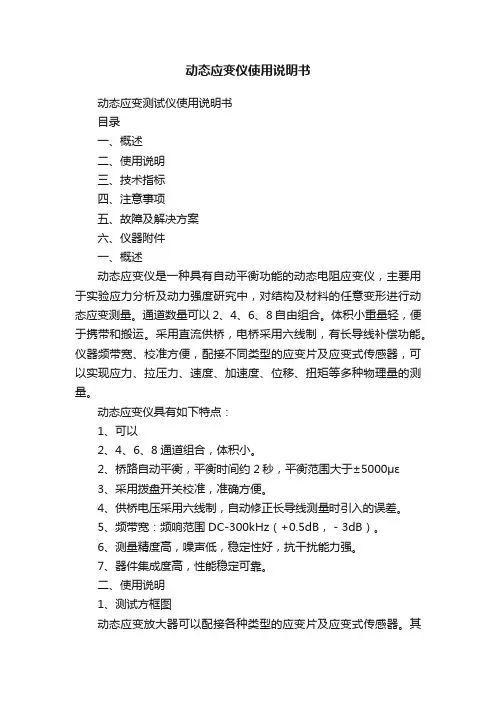

动态应变仪使用说明书动态应变测试仪使用说明书目录一、概述二、使用说明三、技术指标四、注意事项五、故障及解决方案六、仪器附件一、概述动态应变仪是一种具有自动平衡功能的动态电阻应变仪,主要用于实验应力分析及动力强度研究中,对结构及材料的任意变形进行动态应变测量。
通道数量可以2、4、6、8自由组合。
体积小重量轻,便于携带和搬运。
采用直流供桥,电桥采用六线制,有长导线补偿功能。
仪器频带宽、校准方便,配接不同类型的应变片及应变式传感器,可以实现应力、拉压力、速度、加速度、位移、扭矩等多种物理量的测量。
动态应变仪具有如下特点:1、可以2、4、6、8通道组合,体积小。
2、桥路自动平衡,平衡时间约2秒,平衡范围大于±5000με3、采用拨盘开关校准,准确方便。
4、供桥电压采用六线制,自动修正长导线测量时引入的误差。
5、频带宽:频响范围DC-300kHz(+0.5dB,-3dB)。
6、测量精度高,噪声低,稳定性好,抗干扰能力强。
7、器件集成度高,性能稳定可靠。
二、使用说明1、测试方框图动态应变放大器可以配接各种类型的应变片及应变式传感器。
其典型测试方框图如图1所示:232、面板说明通道前面板通道后面板3、操作前准备① 仪器通电之前,先将桥盒接成全桥,把桥盒的航空插头插入通道的航空插座内,旋紧。
② 使用220V 50Hz 市电供电,电源线一端插入仪器电源插座,另一端接入市电,然后将电源后面板的电源开关置“开”位4 反馈+2 激励-3 信号+5 反馈-6 信号-7 屏蔽线1 激励+置,电源即接通。
这时将要使用的通道电源置于“开”(向上扳),随即该通道的前面板的工作指示灯亮了,进入工作状态。
③各通道的电源开关为省电而设置,把不使用的通道的电源开关置于“关”的位置,再把桥盒的输入插头拔掉,这样该通道的±12V电源和桥压都被关掉了。
4、操作说明(1)电源部分①电源前面板设有3?位液晶显示数字面板表,供仪器各通道调零指示和校准值指示之用,下设两个开关,左边为通道选择开关,可选择测量1—10个通道中任一通道的零点或校准应变值。
扬州晶明专业生产传感器、应变仪、振动测试仪、无线遥测设备、动态信号测试分析系统等。
特别是采用无线遥测产品进行无线振动测试、无线应变测试给工程测试带来很大的方便。
1、概述JM3840是一款支持静态和低速动态应变测试的高性能应变测试系统,适合大多数工程使用。
其具有如下特点:1.1 每一测点任意组桥1.2 交流、外接直流电源、系统总线等多种方式供电1.3 直接联接拾振器1.4 极高的交、直流精度和极佳的交流幅频特性1.5 每测点同步采样1.6 多台设备间采用创新的同步机制1.7 高可靠性的CAN总线组网1.8 便携式、防水箱型结构1.9 适合各种类型工程2、主要技术指标及性能2.1 量程:0 ~ ±20000με2.2 分辨率:1με2.3 采样速率:最高400Hz,多档可设置2.4 幅频特性:分析带宽内优于±0.2dB2.5 平衡方式:初读数平衡2.6 平衡范围:0 ~±19999με2.7 测点数:8点/台2.8 应变片阻值:60 ~ 1000Ω2.9 桥路形式:全桥、半桥、1/4桥(公共补偿,两片可选)2.10 采样方式:同步并行采集2.11 测量误差:±0.3% FS±2με2.12 系统支持设备数:不低于100台2.13 供桥电压:DC2V2.14 供电电源: AC220V/外接DC12~40V/系统DC12~40V3 、系统软件功能全汉化的WINDOWS应用软件,方便直观的应变、应力、桥式传感器、拾振器等测试的参数设置功能。
自动平衡、手动采样、连续采样]、定时采样等采样方式。
经典的静态应变测试和动态测试分析的完美结合,可动态对测点参数及采集参数进行设置,具有丰富的数据表格及图形显示方式。
可在线或事后进行应变、时域、频域、和幅域分析。
软件支持Office 直接调用的数据格式和开放的二次分析数据接口。
110. 什么是动态应力与静态应力的不同?110、什么是动态应力与静态应力的不同?在工程领域和材料科学中,应力是一个至关重要的概念。
而动态应力和静态应力作为应力的两种不同表现形式,它们之间存在着显著的差异。
首先,让我们来理解一下什么是静态应力。
静态应力,顾名思义,是指在相对稳定的条件下,物体所承受的应力状态。
比如说,一座建筑物的柱子在长期支撑着屋顶的重量时,所承受的就是静态应力。
在这种情况下,柱子所受到的力的大小和方向基本上是不变的。
静态应力的特点是其作用时间长,变化缓慢或者几乎没有变化。
这就使得物体在承受静态应力时,有足够的时间来产生相应的变形和适应。
与之相对的,动态应力则是在物体所受到的力随时间快速变化的情况下产生的。
想象一下汽车在行驶过程中,车轮和车架不断地承受着路面传来的冲击力,这就是动态应力的一个典型例子。
动态应力的特点是力的大小、方向或者作用点会在短时间内发生显著的改变。
由于这种快速变化,物体往往没有足够的时间来完全适应这种应力的作用,从而可能导致更严重的破坏和失效。
从产生的原因来看,静态应力通常是由恒定的载荷,如重力、长期的压力等引起的。
而动态应力的产生原因则更加多样化,可能是周期性的振动,如机器的运转;也可能是突然的冲击,像碰撞或者爆炸。
在对物体的影响方面,静态应力更容易导致物体的塑性变形。
这是因为长时间的作用使得材料内部的原子有足够的时间发生滑移和重排。
而动态应力由于其快速变化的特性,更容易引发疲劳破坏。
就好像我们反复弯曲一根铁丝,经过一定次数后,铁丝会在没有明显塑性变形的情况下突然断裂,这就是疲劳破坏的结果。
在应力的分布上,静态应力的分布相对较为均匀和稳定。
而动态应力由于其快速变化的性质,可能会导致应力在物体内部的分布不均匀,从而产生局部的高应力区域,这些区域往往是容易发生破坏的薄弱点。
在材料的响应方面,静态应力下材料的力学性能表现相对稳定。
而在动态应力下,材料的力学性能可能会发生变化,例如材料的强度和韧性可能会因为应变率的增加而提高。
静态应变仪使用说明静态应变仪使用说明TDS-303 FLASH数据采集仪继承了老版本的所有优秀功能如:多通道测量应变、DC电压、热电偶和铂电阻等所设计的;内置最多30通道,通过扫描箱可扩展到1000通道;具有专利的三重积分A/D转换器,具有很高的精度和稳定性。
新增加的功能有:FLASH存储卡插槽、以太网络接口、4线应变计测量系统(选配)、数字位移测量系统(选配)操作规程注意事项1. 仪器及被测试件应正确接地。
2. 工作环境:温度:0~+40℃、湿度30~85% 。
避免阳光直射,无强磁场干扰和腐蚀性气体。
3. 测量前,应检查保险丝是否损坏。
4. 本仪器应由被授权人员操作。
操作步骤1. 按下电源开关,仪器通电,预热30分钟。
2. 按“平衡”健进行初始调零。
3. 按“设置”健设定修正系数,修正系数K根据应变计灵敏度系数Ki设置,修正系数K为2/Ki,按“确定”健退出。
4. 根据实际测量要求,确定测量桥的联接方式并接好测点。
5. 按下“平衡”开关,利用仪器上和接线箱的调零电位器对测点逐点进行初始调零,如果调不到0,则应记录下初始平衡值。
6. 开始测量:本仪器采用逐点测量逐点记录方式,即使用数字按钮测点切换开关,一点一点手动测量并在专用表格上记录下每点测量值。
7. 测量完毕后,关闭电源。
维护和保养1. 仪器搁置位置应避免阳光直射。
2. 仪器搬运过程中应避免震动、挤压和受潮、应保证通风良好,注意防尘、防潮。
3. 仪器长时间不用时,应每季度最少开机一次,并且开机时间不少于4小时。
主要技术指标●最多测量1000点●测量:应变、电压、热电偶和铂电阻●测量范围:±640000 με(应变);±64V(电压)●测量精度:±0.05%●最高分辨率0.1με(0.001mV,0.1℃)●采样速度:0.06秒/点●打印速度:0.065秒/点●具有带睡眠功能的定时器和监视比较器●触摸屏操作,方便快捷●GP-IB、RS-232接口和FLASH闪存卡接口●可选配测量:4线应变计、数字位移测量系统●软件:静态测量软件TDS-7130(选配)●主机最多30点,半导体继电器,通过扫描箱扩展通道●适用扫描箱:ASW/SSW/ISW系列●交直流供电:AC 220V,50Hz;DC 11~18V或22~34V(需选配相应的稳压源)主要特点1、单片机控制,各种功能均由前面板按键操作实现。
动态应变测试仪使用说明书目录一、概述二、使用说明三、技术指标注意事项四、五、故障及解决方案六、仪器附件一、概述动态应变仪是一种具有自动平衡功能的动态电阻应变仪,主要用于实验应力分析及动力强度研究中,对结构及材料的任意变形进行动态应变测量。
通道数量可以2、4、6、8自由组合。
体积小重量轻,便于携带和搬运。
采用直流供桥,电桥采用六线制,有长导线补偿功能。
仪器频带宽、校准方便,配接不同类型的应变片及应变式传感器,可以实现应力、拉压力、速度、加速度、位移、扭矩等多种物理量的测量。
动态应变仪具有如下特点:1、可以2、4、6、8通道组合,体积小。
2、桥路自动平衡,平衡时间约2秒,平衡范围大于±5000με3、采用拨盘开关校准,准确方便。
4、供桥电压采用六线制,自动修正长导线测量时引入的误差。
5、频带宽:频响范围DC-300kHz(+0.5dB,-3dB)。
6、测量精度高,噪声低,稳定性好,抗干扰能力强。
7、器件集成度高,性能稳定可靠。
二、使用说明1、测试方框图动态应变放大器可以配接各种类型的应变片及应变式传感器。
其典型测试方框图如图1所示:应变片数据采应变花动态集器及应变仪计算机应变式加速度计、压拉力、力、扭矩传感器1图 22、面板说明1 激励+2 激励-123 信号+354674 反馈+5 反馈-6 信号-7 屏蔽线kHz)(通道后面板通道前面板操作前准备3、仪器通电之前,先将桥盒接成全桥,把桥盒的航空插头①插入通道的航空插座内,旋紧。
市电供电,电源线一端插入仪器电源插220V 50Hz使用②座,另一端接入市电,然后将电源后面板的电源开关置“开”位 3 置,电源即接通。
这时将要使用的通道电源置于“开”(向上扳),随即该通道的前面板的工作指示灯亮了,进入工作状态。
③各通道的电源开关为省电而设置,把不使用的通道的电源开关置于“关”的位置,再把桥盒的输入插头拔掉,这样该通道的±12V电源和桥压都被关掉了。
第6章 动态应变测量6.1 动态应变的类型工程结构上的动态应变产生的原因是:(1)处在一定的运动状态;(2)承受的载荷按一定的规律变化。
只有对于运动及载荷变化较为缓慢的情况,在一定的时间范围内,才可以作为静态问题。
运动是绝对的,静止是相对的。
因此,研究结构的动态应变问题具有十分重要的实际意义。

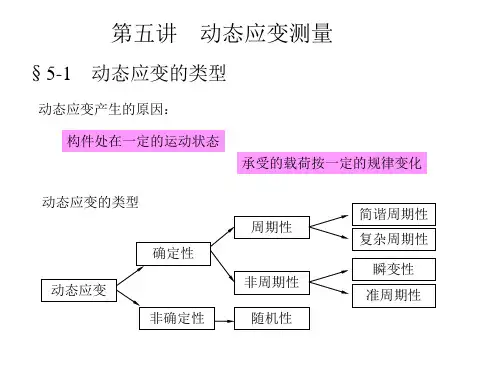

根据随时间变化的规律,动态应变可以分为不同的类型。
应变随时间变化的规律可以用明确的数学关系式描述的,称为确定性动态应变,否则属于非确定性。
如图6-1所示。

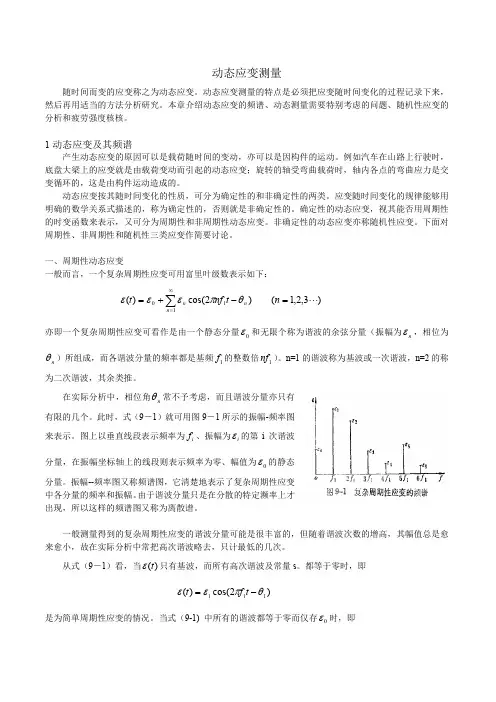

图6-1 动态应变的分类6.1.1 周期性动应变应变随时间变化的规律可以用周期函数来描述,则这种动态应变称为周期性动应变。
