YJ-33型静态电阻应变仪说明书

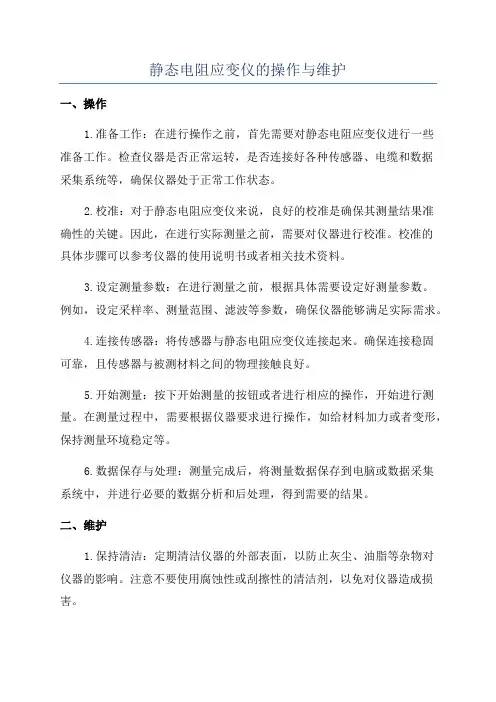

静态电阻应变仪的操作与维护一、操作1.准备工作：在进行操作之前，首先需要对静态电阻应变仪进行一些准备工作。

检查仪器是否正常运转，是否连接好各种传感器、电缆和数据采集系统等，确保仪器处于正常工作状态。

2.校准：对于静态电阻应变仪来说，良好的校准是确保其测量结果准确性的关键。

因此，在进行实际测量之前，需要对仪器进行校准。

校准的具体步骤可以参考仪器的使用说明书或者相关技术资料。

3.设定测量参数：在进行测量之前，根据具体需要设定好测量参数。

例如，设定采样率、测量范围、滤波等参数，确保仪器能够满足实际需求。

4.连接传感器：将传感器与静态电阻应变仪连接起来。

确保连接稳固可靠，且传感器与被测材料之间的物理接触良好。

5.开始测量：按下开始测量的按钮或者进行相应的操作，开始进行测量。

在测量过程中，需要根据仪器要求进行操作，如给材料加力或者变形，保持测量环境稳定等。

6.数据保存与处理：测量完成后，将测量数据保存到电脑或数据采集系统中，并进行必要的数据分析和后处理，得到需要的结果。

二、维护1.保持清洁：定期清洁仪器的外部表面，以防止灰尘、油脂等杂物对仪器的影响。

注意不要使用腐蚀性或刮擦性的清洁剂，以免对仪器造成损害。

2.定期校准：静态电阻应变仪的测量精度会随时间的推移而下降，因此需要定期进行校准。

校准的频率可以根据具体情况来确定，一般建议每隔一定时间或一段使用次数进行一次校准。

3.防止过载：在使用过程中，需要注意不要超出静态电阻应变仪的最大负荷范围，以防止仪器损坏。

如果需要测量较大应变值的材料，可以选择适当的放大器或增大测量范围。

4.防止湿气侵入：静态电阻应变仪中的电子元件对湿气非常敏感，因此需要防止湿气侵入仪器。

可以在仪器周围放置干燥剂或者使用防潮箱进行存放，保持仪器的干燥。

5.定期检查连接：定期检查传感器、电缆和数据采集系统等的连接状态，确保连接牢固可靠，避免因连接不良引起的测量误差。

6.注意安全事项：在进行测量和维护操作时，需要注意安全事项，避免造成人身伤害或设备损坏。

静态应变仪的使用操作方法静态应变仪是一种用于测量材料在静态或准静态条件下的应变变化的实验设备。

它广泛应用于材料力学、工程结构分析、材料研究等领域。

以下是关于静态应变仪的使用操作方法的详细说明。

一、静态应变仪的基本构造和工作原理静态应变仪主要由应变测量元件、应变传感器、信号调理器、数据采集系统等组成。

应变测量元件可根据实际需求选择不同类型的传感器，如电阻应变计、应变片等。

应变测量元件将物体的应变转换为电信号，通过应变传感器传递给信号调理器，信号调理器将电信号转换为可读取的数字信号并进行放大，然后通过数据采集系统将数据传输给计算机进行数据处理和分析。

二、静态应变仪的准备工作1. 确定实验目的和测试对象：根据实验目的选择适当的应变测量元件以及相应的应变传感器。

2. 确定实验环境：确保实验环境稳定，并满足静态测量的要求，如温度、湿度等。

3. 准备设备和材料：准备好静态应变仪及其所需的配件和相关材料。

4. 确定测量点和方法：确定需要测量的位置和方法，如单点测量、多点测量等。

三、静态应变仪的使用操作流程1. 安装传感器：根据预先确定的测量点和方法，将应变测量元件安装在需要测量的位置上。

确保安装紧固、牢固，避免应变测量元件在实验过程中产生松动或其他异常情况。

2. 连接信号调理器：将应变传感器与信号调理器连接，并确保连接牢固。

根据需要，可以根据实验要求调整信号调理器的放大倍数等参数。

3. 连接数据采集系统：将信号调理器与数据采集系统连接，确保连接牢固。

在连接过程中，需要根据数据采集系统的要求设置相关参数。

4. 校准仪器：在开始实验之前，需要对静态应变仪进行校准，以确保测量结果的准确性。

校准过程可以参照静态应变仪的使用说明书进行操作。

5. 进行测量：校准完成后，可以开始进行实验测量。

根据实验要求，施加相应的荷载或力，通过数据采集系统即可监测、记录材料的应变变化。

6. 数据处理和分析：实验结束后，将采集到的数据传输到计算机，进行数据处理和分析。

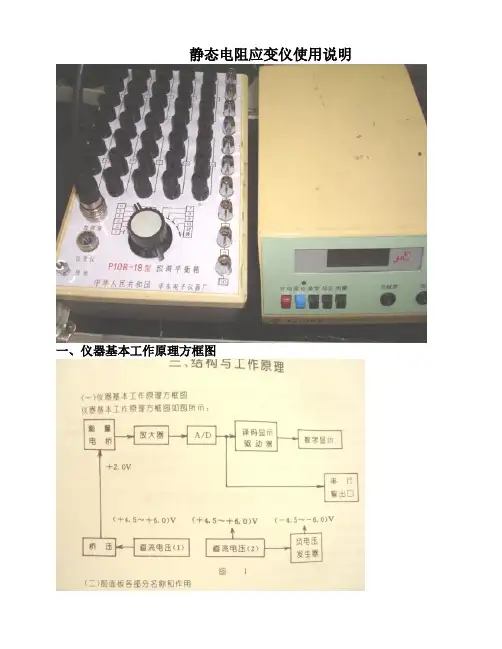

静态电阻应变仪使用说明一、仪器基本工作原理方框图静态电阻应变仪使用须知二、前后面板各部分名称和作用三、仪器使用的准备工作四、仪器的使用拉杆应力测试工作程序一、目的：为了更规范的完成拉杆应力测试工作，避免在测试过程中出现不必要的麻烦，保证测试数据的准确性和可靠性，特制定本工作程序；二、范围：所有需要进行拉杆应力测试工作的项目；三、工作程序：（一）、前期准备工作：1、联系工作联系单：根据生产计划情况，及时联系项目主管要求设计下发工作联系单；2、确认工作联系单：根据收到的工作联系单查询图纸计算确认截面积是否正确，联系设计确认前后拉杆比例分布情况；3、备案工作联系单：将工作联系单内容输入电脑备案，并要有如下附加信息：称重要求、设计人员、质检主管、调试主管、发运日期，便于查询；4、预约测试时间：根据调试计划及进度，及时联系调试主管完成拉杆应力测试；（二）、应力测试准备及现场操作：1、制作好用于测试的补偿片，检查导线插片、接线板是否完好，如需维护及时进行（要求每次测试完毕后及时进行检查）；2、进行测试前必须检查工具箱内所有用于测试的物品是否齐全，并且全部处于良好状态，发现问题及时补救，绝不允许将问题留到现场解决；3、上机前认真阅读调试公告栏，严禁进入禁止区域和危险区域；4、根据《拉杆应力测试原理及方法》进行贴片，完成后检查贴片质量是否完好；5、进行扳大梁测试前，配合调试人员检查安全，确认一切正常后方可进行测试；6、根据测试结果，画好偏心套调整位置和方向，并且要求另外的测试人员进行审核，确认无误后方可通知调试人员进行调整；7、待调整好偏心套后再进行测试，确认测试数据符合设计要求后再向监理进行报验，如当天不能完成报验的，原则上不允许将测试工具、仪器留在桥吊上，因工作安排等特殊原因确实需要将工具、仪器留在桥吊上的则必须将其锁在调试部工具箱内，确保安全；8、如无法调整到设计所需比例时，需开具检查报告，交工艺部进行处理，得到确定后方可测试报验；（三）、数据处理：1、根据现场实际测试数据做成《拉杆应力测试报告》，数据计算时务必准确完整；2、报告一式二份交部门领导审核后交监理签字，一份交监理、一份存档，如有检查报告的项目则需将检查报告一起附后；四、相关记录：1、《起重机轮压及拉杆应力测试工作联系单》2、《拉杆应力测试报告》3、《检查报告》。

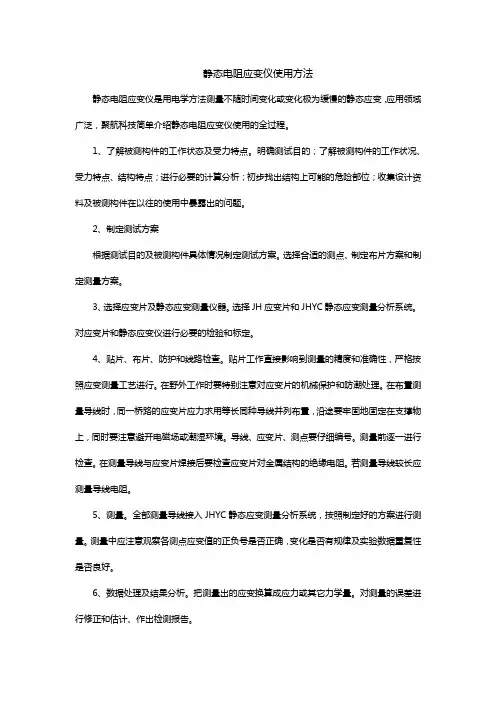

静态电阻应变仪使用方法静态电阻应变仪是用电学方法测量不随时间变化或变化极为缓慢的静态应变，应用领域广泛，聚航科技简单介绍静态电阻应变仪使用的全过程。

1、了解被测构件的工作状态及受力特点。

明确测试目的；了解被测构件的工作状况、受力特点、结构特点；进行必要的计算分析；初步找出结构上可能的危险部位；收集设计资料及被测构件在以往的使用中暴露出的问题。

2、制定测试方案根据测试目的及被测构件具体情况制定测试方案。

选择合适的测点、制定布片方案和制定测量方案。

3、选择应变片及静态应变测量仪器。

选择JH应变片和JHYC静态应变测量分析系统。

对应变片和静态应变仪进行必要的检验和标定。

4、贴片、布片、防护和线路检查。

贴片工作直接影响到测量的精度和准确性，严格按照应变测量工艺进行。

在野外工作时要特别注意对应变片的机械保护和防潮处理。

在布置测量导线时，同一桥路的应变片应力求用等长同种导线并列布置，沿途要牢固地固定在支撑物上，同时要注意避开电磁场或潮湿环境。

导线、应变片、测点要仔细编号。

测量前逐一进行检查。

在测量导线与应变片焊接后要检查应变片对金属结构的绝缘电阻。

若测量导线较长应测量导线电阻。

5、测量。

全部测量导线接入JHYC静态应变测量分析系统，按照制定好的方案进行测量。

测量中应注意观察各测点应变值的正负号是否正确，变化是否有规律及实验数据重复性是否良好。

6、数据处理及结果分析。

把测量出的应变换算成应力或其它力学量。

对测量的误差进行修正和估计、作出检测报告。

以上就是静态电阻应变仪使用的全过程，如果您还有其他的疑问，可随时咨询聚航科技，我们很愿意为您答疑解惑！。

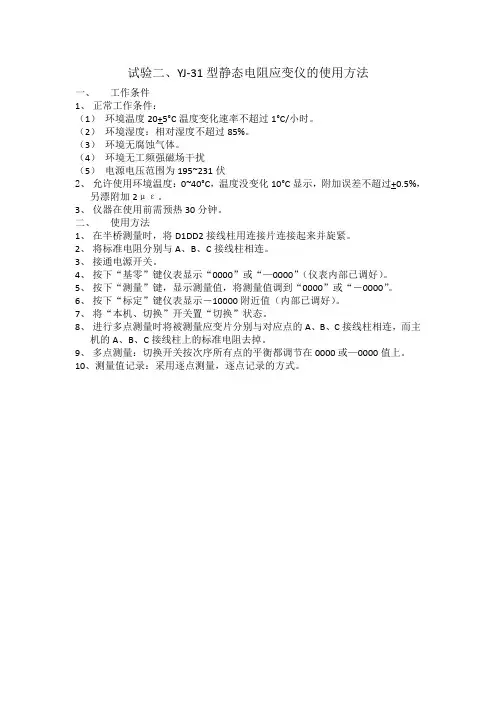

试验二、YJ-31型静态电阻应变仪的使用方法
一、工作条件
1、正常工作条件：
（1）环境温度20+5°C温度变化速率不超过1°C/小时。

（2）环境湿度：相对湿度不超过85%。

（3）环境无腐蚀气体。

（4）环境无工频强磁场干扰
（5）电源电压范围为195~231伏
2、允许使用环境温度：0~40°C，温度没变化10°C显示，附加误差不超过+0.5%，
另漂附加2με。

3、仪器在使用前需预热30分钟。

二、使用方法
1、在半桥测量时，将D1DD2接线柱用连接片连接起来并旋紧。

2、将标准电阻分别与A、B、C接线柱相连。

3、接通电源开关。

4、按下“基零”键仪表显示“0000”或“—0000”（仪表内部已调好）。

5、按下“测量”键，显示测量值，将测量值调到“0000”或“－0000”。

6、按下“标定”键仪表显示－10000附近值（内部已调好）。

7、将“本机、切换”开关置“切换”状态。

8、进行多点测量时将被测量应变片分别与对应点的A、B、C接线柱相连，而主
机的A、B、C接线柱上的标准电阻去掉。

9、多点测量：切换开关按次序所有点的平衡都调节在0000或—0000值上。

10、测量值记录：采用逐点测量，逐点记录的方式。

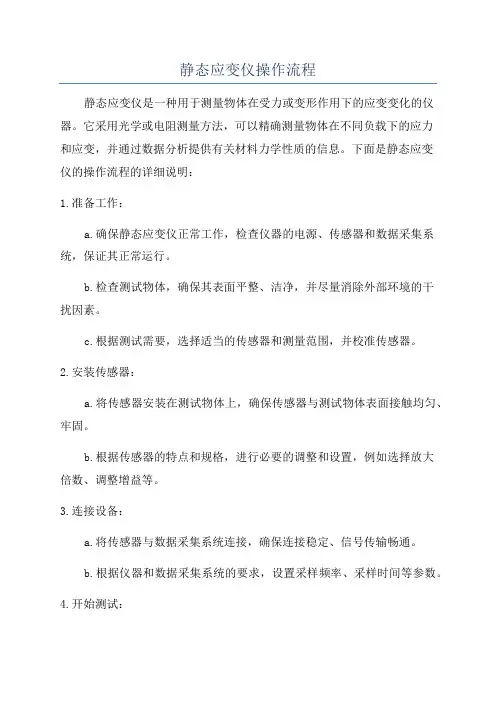

静态应变仪操作流程静态应变仪是一种用于测量物体在受力或变形作用下的应变变化的仪器。

它采用光学或电阻测量方法，可以精确测量物体在不同负载下的应力和应变，并通过数据分析提供有关材料力学性质的信息。

下面是静态应变仪的操作流程的详细说明：1.准备工作：a.确保静态应变仪正常工作，检查仪器的电源、传感器和数据采集系统，保证其正常运行。

b.检查测试物体，确保其表面平整、洁净，并尽量消除外部环境的干扰因素。

c.根据测试需要，选择适当的传感器和测量范围，并校准传感器。

2.安装传感器：a.将传感器安装在测试物体上，确保传感器与测试物体表面接触均匀、牢固。

b.根据传感器的特点和规格，进行必要的调整和设置，例如选择放大倍数、调整增益等。

3.连接设备：a.将传感器与数据采集系统连接，确保连接稳定、信号传输畅通。

b.根据仪器和数据采集系统的要求，设置采样频率、采样时间等参数。

4.开始测试：a.启动数据采集系统，开始数据记录。

b.施加负载或变形到测试物体上，保持负载稳定或变形恒定一段时间。

c.监控数据采集系统，确保数据记录的准确性和稳定性。

d.结束测试后，停止数据记录。

5.数据分析和处理：a.将采集到的原始数据导入数据处理软件中，进行数据分析和处理。

b.根据测试要求和数据分析方法，计算应力和应变的数值，并绘制相应的曲线图。

c.对数据进行统计分析，评估测试结果的可靠性和准确性。

d.可根据需要将测试结果与理论计算结果进行比较，找出差异和原因。

6.结果解释和报告：a.对测试结果进行解释和分析，提取有关材料性质和结构行为的信息。

b.撰写测试报告，包括测试目的、方法、结果和结论等内容。

c.根据测试结果，提出相应的改进建议或优化方案。

需要注意的是，在操作流程中应该密切关注测试物体和仪器的安全性，并遵循相关的操作规范和安全规程，以确保测试的准确性和可靠性。

另外，在实际操作中也需要根据测试目的和需要进行适当的调整和改进。

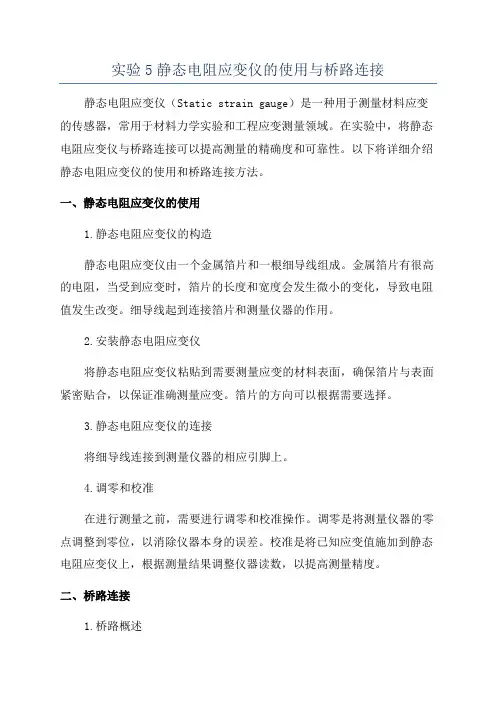

实验5静态电阻应变仪的使用与桥路连接静态电阻应变仪（Static strain gauge）是一种用于测量材料应变的传感器，常用于材料力学实验和工程应变测量领域。

在实验中，将静态电阻应变仪与桥路连接可以提高测量的精确度和可靠性。

以下将详细介绍静态电阻应变仪的使用和桥路连接方法。

一、静态电阻应变仪的使用1.静态电阻应变仪的构造静态电阻应变仪由一个金属箔片和一根细导线组成。

金属箔片有很高的电阻，当受到应变时，箔片的长度和宽度会发生微小的变化，导致电阻值发生改变。

细导线起到连接箔片和测量仪器的作用。

2.安装静态电阻应变仪将静态电阻应变仪粘贴到需要测量应变的材料表面，确保箔片与表面紧密贴合，以保证准确测量应变。

箔片的方向可以根据需要选择。

3.静态电阻应变仪的连接将细导线连接到测量仪器的相应引脚上。

4.调零和校准在进行测量之前，需要进行调零和校准操作。

调零是将测量仪器的零点调整到零位，以消除仪器本身的误差。

校准是将已知应变值施加到静态电阻应变仪上，根据测量结果调整仪器读数，以提高测量精度。

二、桥路连接1.桥路概述桥路是一种常用的电路连接方式，可以通过比较电阻的变化来测量应变。

常见的桥路连接有全桥、半桥和四分之一桥。

2.全桥连接全桥连接是将四个静态电阻应变仪组成一个平衡桥路。

一般情况下，两个电阻应变仪位于测量区域两侧，另外两个电阻应变仪位于参考区域两侧。

当受力施加到测量区域时，测量区域两个电阻应变仪的电阻值发生改变，从而引起电桥失去平衡。

通过调整电桥的平衡能够测量出应变值。

3.半桥连接半桥连接是将两个静态电阻应变仪组成一个平衡桥路。

一般情况下，一个电阻应变仪位于测量区域，另一个电阻应变仪位于参考区域。

当受力施加到测量区域时，测量区域电阻应变仪的电阻值发生改变，从而引起电桥失去平衡。

通过调整电桥的平衡能够测量出应变值。

4.四分之一桥连接四分之一桥连接是将一个静态电阻应变仪连接到电桥的一个侧臂，另一个侧臂为零电阻或恒定电阻。

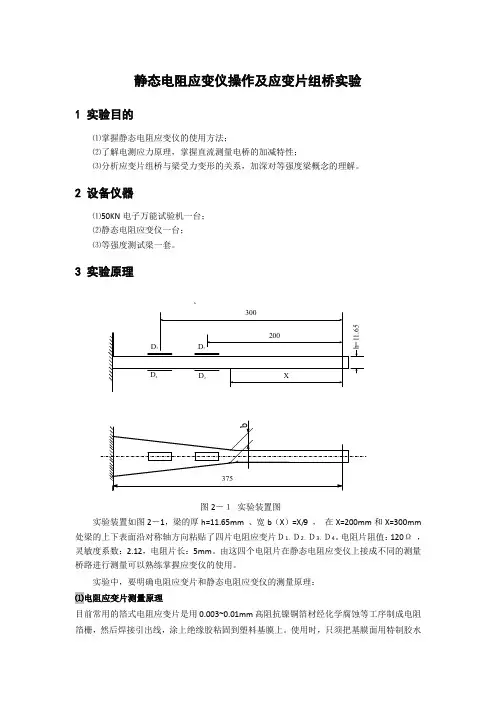

静态电阻应变仪操作及应变片组桥实验1 实验目的⑴掌握静态电阻应变仪的使用方法；⑵了解电测应力原理，掌握直流测量电桥的加减特性；⑶分析应变片组桥与梁受力变形的关系，加深对等强度梁概念的理解。

2 设备仪器⑴50KN 电子万能试验机一台； ⑵静态电阻应变仪一台； ⑶等强度测试梁一套。

3 实验原理图2－１ 实验装置图实验装置如图2－1，梁的厚h=11.65mm 、宽b （X ）=X/9 ， 在X=200mm 和X=300mm 处梁的上下表面沿对称轴方向粘贴了四片电阻应变片Ｄ1、Ｄ2、Ｄ3、Ｄ4。

电阻片阻值：120Ω ，灵敏度系数：2.12，电阻片长：5mm 。

由这四个电阻片在静态电阻应变仪上接成不同的测量桥路进行测量可以熟练掌握应变仪的使用。

实验中，要明确电阻应变片和静态电阻应变仪的测量原理： ⑴电阻应变片测量原理目前常用的箔式电阻应变片是用0.003~0.01mm 高阻抗镍铜箔材经化学腐蚀等工序制成电阻箔栅，然后焊接引出线，涂上绝缘胶粘固到塑料基膜上。

使用时，只须把基膜面用特制胶水牢固粘贴到构件的测点处。

这样当构件受力变形时电阻应变片亦随之变形，则电阻应变片的电阻值将发生改变。

其特性关系为：ΔR/R 0∕ΔL/L 0=K即是说，应变片电阻的改变率与长度的改变率的比为一常数K ，而长度的改变率ΔL/L 0=ε。

常数K 也称电阻应变片的灵敏系数，电阻应变片作为产品出厂时会给出K 、R 0、L 0 。

因此，只要有专门的电子仪器能测出应变片的电阻改变率ΔR/R 0，即可完成应力测量σ=E ε 这种专门的电子仪器已广泛应用，就是静态电阻应变仪。

⑵静态电阻应变仪测量原理静态电阻应变仪是依据惠斯顿电桥原理进行测量的。

惠斯顿电桥如图2－2所示：图2—2 惠斯顿电桥若在节点A 、C 之间给一直流电压V AC ，则B 、D 之间有电压输出V BD ，且V BD =（R 1R 3-R 2R 4）V AC /（R 1+R 2）（R 3+R 4），当R 1R 3=R 2R 4时，称电桥满足平衡条件，此时V BD =0，且由该电桥特性知当 R 1=R 2=R 3=R 4=R 时，电桥为全等臂电桥。

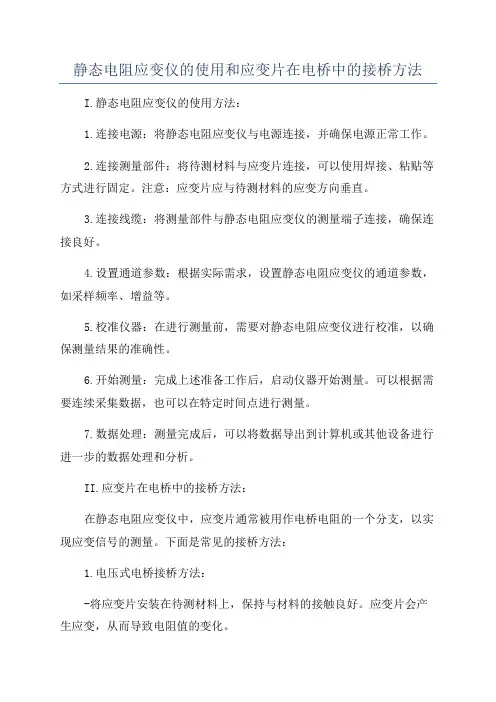

静态电阻应变仪的使用和应变片在电桥中的接桥方法I.静态电阻应变仪的使用方法：1.连接电源：将静态电阻应变仪与电源连接，并确保电源正常工作。

2.连接测量部件：将待测材料与应变片连接，可以使用焊接、粘贴等方式进行固定。

注意：应变片应与待测材料的应变方向垂直。

3.连接线缆：将测量部件与静态电阻应变仪的测量端子连接，确保连接良好。

4.设置通道参数：根据实际需求，设置静态电阻应变仪的通道参数，如采样频率、增益等。

5.校准仪器：在进行测量前，需要对静态电阻应变仪进行校准，以确保测量结果的准确性。

6.开始测量：完成上述准备工作后，启动仪器开始测量。

可以根据需要连续采集数据，也可以在特定时间点进行测量。

7.数据处理：测量完成后，可以将数据导出到计算机或其他设备进行进一步的数据处理和分析。

II.应变片在电桥中的接桥方法：在静态电阻应变仪中，应变片通常被用作电桥电阻的一个分支，以实现应变信号的测量。

下面是常见的接桥方法：1.电压式电桥接桥方法：-将应变片安装在待测材料上，保持与材料的接触良好。

应变片会产生应变，从而导致电阻值的变化。

-将应变片与其他三个电阻（R1、R2和R3）组成电桥电阻网络。

-将电桥的两个节点连接到电源和检测仪器上。

-通过改变电桥两侧的电位差，可以测量到电桥的平衡电压，从而推断应变。

2.电流式电桥接桥方法：-将应变片安装在待测材料上，保持与材料的接触良好。

应变片会产生应变，从而影响电桥电路中的电流。

-将电桥设置为电流驱动模式，即通过变送器发送一个恒定的电流信号到电桥电路。

-电桥电路中的四个分支电阻包括应变片阻值（R1）、参考阻值（R2）、已知阻值（R3）和待测阻值（R4）。

-根据电压检测装置测量电桥中的节点电压，进而推断应变的产生。

以上就是静态电阻应变仪的使用方法以及应变片在电桥中的接桥方法的详细介绍。

希望这些信息对您有所帮助。

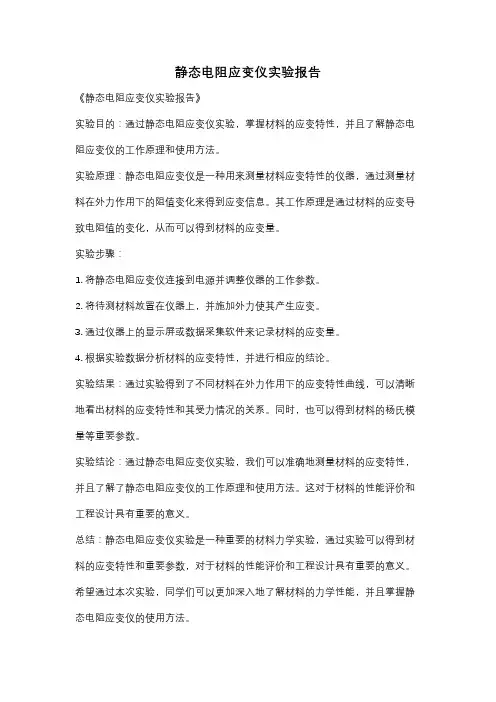

静态电阻应变仪实验报告
《静态电阻应变仪实验报告》
实验目的：通过静态电阻应变仪实验，掌握材料的应变特性，并且了解静态电阻应变仪的工作原理和使用方法。

实验原理：静态电阻应变仪是一种用来测量材料应变特性的仪器，通过测量材料在外力作用下的阻值变化来得到应变信息。

其工作原理是通过材料的应变导致电阻值的变化，从而可以得到材料的应变量。

实验步骤：
1. 将静态电阻应变仪连接到电源并调整仪器的工作参数。

2. 将待测材料放置在仪器上，并施加外力使其产生应变。

3. 通过仪器上的显示屏或数据采集软件来记录材料的应变量。

4. 根据实验数据分析材料的应变特性，并进行相应的结论。

实验结果：通过实验得到了不同材料在外力作用下的应变特性曲线，可以清晰地看出材料的应变特性和其受力情况的关系。

同时，也可以得到材料的杨氏模量等重要参数。

实验结论：通过静态电阻应变仪实验，我们可以准确地测量材料的应变特性，并且了解了静态电阻应变仪的工作原理和使用方法。

这对于材料的性能评价和工程设计具有重要的意义。

总结：静态电阻应变仪实验是一种重要的材料力学实验，通过实验可以得到材料的应变特性和重要参数，对于材料的性能评价和工程设计具有重要的意义。

希望通过本次实验，同学们可以更加深入地了解材料的力学性能，并且掌握静态电阻应变仪的使用方法。

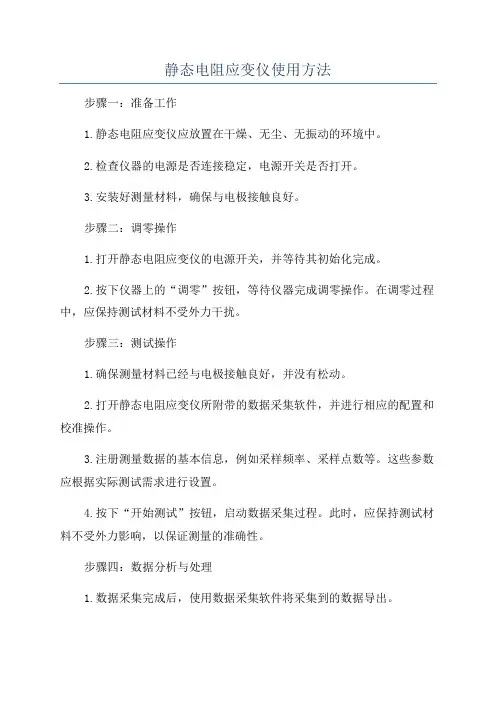

静态电阻应变仪使用方法步骤一：准备工作1.静态电阻应变仪应放置在干燥、无尘、无振动的环境中。

2.检查仪器的电源是否连接稳定，电源开关是否打开。

3.安装好测量材料，确保与电极接触良好。

步骤二：调零操作1.打开静态电阻应变仪的电源开关，并等待其初始化完成。

2.按下仪器上的“调零”按钮，等待仪器完成调零操作。

在调零过程中，应保持测试材料不受外力干扰。

步骤三：测试操作1.确保测量材料已经与电极接触良好，并没有松动。

2.打开静态电阻应变仪所附带的数据采集软件，并进行相应的配置和校准操作。

3.注册测量数据的基本信息，例如采样频率、采样点数等。

这些参数应根据实际测试需求进行设置。

4.按下“开始测试”按钮，启动数据采集过程。

此时，应保持测试材料不受外力影响，以保证测量的准确性。

步骤四：数据分析与处理1.数据采集完成后，使用数据采集软件将采集到的数据导出。

2.使用数据处理软件，进行数据的滤波与平滑处理，以去除噪声和杂散信号。

3.对数据进行必要的校正和修正，确保得到准确的应变数据。

4.对于多组数据的比较分析，注意使用统计学方法，如均值、方差等。

步骤五：结果展示1.根据需要，将结果制作成曲线图、表格等形式进行展示。

2.分析并解读实验结果，得出相关结论。

3.结果的展示通常需要包括测试数据、误差分析、参数调节等信息。

步骤六：仪器维护1.测试结束后，关闭电源开关，并拔掉电源插头。

2.用干净布擦拭仪器表面，并注意去除杂质和灰尘。

3.对于仪器上的传感器和电极部分，应使用合适的清洁剂进行清洁。

4.定期检查仪器的电源线和连接线是否松动，如有松动应及时进行处理。

以上是静态电阻应变仪的使用方法。

使用者在操作过程中应仔细按照说明书进行操作，并注意仪器的维护与保养工作，以确保仪器的正常运行和测试结果的准确性。

YJ-33型静态电阻应变仪说明书一、概述YJ-33型静态电阻应变仪是一种带有W78E5l6单片微处理器的智能化的应变仪，配合YZ-22型转换箱可进行自动测量。

它采用成型机箱，外观美丽；还采用LCD大屏幕液晶显示，全中文莱单操作，使用方梗。

它具有测量热电势自动补偿的功能，具有单片桥路非线性修正及自动凋零功能，因此预热时间短、测量精度高、稳定性好。

YJ-33型静态电阻应变仪可通过通用并行打印接口外接打印机，还可通过RS232接口与PC机相连，完成复杂的测量与数据处理任务，它是科研单位及工矿企业理想的应变测量仪器。

二、主要技术指标(1)量程：0～±30000με(2)分辨率：lμε(3)基本误差限：不大于±0.1％±2με(4)测量速度：每秒12次(5)电桥电压：±1.2VDC(6)初始零点范围：±30000με(7)适用电阻应变计阻值：60～1000Ω(8)测量点数：主机单独工作，最多100点(配5台YZ-22型转换箱)，连计算机工作，最多1000点(配50台YZ-22型转换箱)。

(9)显示方式：LCD液晶大屏幕显示，全中文莱单操作。

(10)灵敏系数：应变仪的灵敏系数按K＝2.000设计(可通过参数设定修改，范围1.000～9．999)。

(11)稳定性：A．零点漂移不大于±5με／4h。

B．读数漂移不大于：±0.1％±2με／4h。

(12)温度变化影响：温度对零点和对读数值的变化不大于±0.01％F·S/℃。

(13)输出方式：可以由通用并行打印接口外接打印机。

(14)RS232串行接口：A．数据输出B．双向信息通讯(联机测量)。

(15)供电电源：220V，50Hz(16)工作环境条件；温度：0℃～40℃相对湿度：30％-80％(17)外形尺寸：350*150*360mm(18)重量：约7kg三、使用方法1．工作条件本仪器应在下列条件下使用：环境温度：0℃～40℃相对湿度：35％-80％仪器周围无腐蚀性气体及强磁场干扰。

静态应变仪使用说明静态应变仪使用说明TDS-303 FLASH数据采集仪继承了老版本的所有优秀功能如：多通道测量应变、DC电压、热电偶和铂电阻等所设计的；内置最多30通道，通过扫描箱可扩展到1000通道；具有专利的三重积分A/D转换器，具有很高的精度和稳定性。

新增加的功能有：FLASH存储卡插槽、以太网络接口、4线应变计测量系统（选配）、数字位移测量系统（选配）操作规程注意事项1. 仪器及被测试件应正确接地。

2. 工作环境：温度：0～+40℃、湿度30～85% 。

避免阳光直射，无强磁场干扰和腐蚀性气体。

3. 测量前，应检查保险丝是否损坏。

4. 本仪器应由被授权人员操作。

操作步骤1. 按下电源开关，仪器通电，预热30分钟。

2. 按“平衡”健进行初始调零。

3. 按“设置”健设定修正系数，修正系数K根据应变计灵敏度系数Ki设置，修正系数K为2/Ki，按“确定”健退出。

4. 根据实际测量要求，确定测量桥的联接方式并接好测点。

5. 按下“平衡”开关，利用仪器上和接线箱的调零电位器对测点逐点进行初始调零，如果调不到0，则应记录下初始平衡值。

6. 开始测量：本仪器采用逐点测量逐点记录方式，即使用数字按钮测点切换开关，一点一点手动测量并在专用表格上记录下每点测量值。

7. 测量完毕后，关闭电源。

维护和保养1. 仪器搁置位置应避免阳光直射。

2. 仪器搬运过程中应避免震动、挤压和受潮、应保证通风良好，注意防尘、防潮。

3. 仪器长时间不用时，应每季度最少开机一次，并且开机时间不少于4小时。

主要技术指标●最多测量1000点●测量：应变、电压、热电偶和铂电阻●测量范围：±640000 με（应变）；±64V（电压）●测量精度：±0.05%●最高分辨率0.1με（0.001mV，0.1℃）●采样速度：0.06秒/点●打印速度：0.065秒/点●具有带睡眠功能的定时器和监视比较器●触摸屏操作，方便快捷●GP-IB、RS-232接口和FLASH闪存卡接口●可选配测量：4线应变计、数字位移测量系统●软件：静态测量软件TDS-7130（选配）●主机最多30点，半导体继电器，通过扫描箱扩展通道●适用扫描箱：ASW/SSW/ISW系列●交直流供电：AC 220V，50Hz；DC 11~18V或22~34V（需选配相应的稳压源）主要特点1、单片机控制，各种功能均由前面板按键操作实现。

静态电阻应变仪的操作与维护简介静态电阻应变仪是一种广泛应用于材料力学、结构工程、地质勘探等领域中的仪器设备。

其主要作用是测量材料的应力-应变关系，即当材料受到一定的力作用时，其形态发生改变，从而产生应变现象。

静态电阻应变仪可以测量该应变数值并与相应的力进行关联。

这样可以分析材料的力学性质，为相关工程提供参考依据。

本文将介绍静态电阻应变仪的具体操作方法以及日常维护保养要点，希望能够对使用该仪器的用户提供一些帮助。

操作1.连接：首先，请检查静态电阻应变仪是否连接电源和计算机。

如果没有连接，请先进行连接。

2.搭建样品夹：将样品夹安装在装置上，并将样品夹的夹口调整到合适的距离，以夹住试验样品。

3.安装样品：将试验样品放在样品夹的夹口中，并固定好。

4.调整参数：在计算机操作界面上，设置相应的试验参数，包括试验类型、采集率、灵敏度等。

根据使用手册进行操作。

5.开始测试：启动实验程序，并等待仪器采集数据。

在数据采集结束后，将采集得到的数据下载到计算机上，可以进行后续分析。

维护静态电阻应变仪是一种比较精密的仪器，需要进行正确的日常维护，才能够保证其稳定运行和延长使用寿命。

以下是一些常见的维护保养要点：1.环境要求：确保试验现场干燥，无湿度、尘埃、腐蚀气体等污染物质。

环境温度应在5°C ~ 35°C之间，湿度在30%~80%之间。

如有必要，可以使用加湿器、空气净化器等设备进行调节。

2.清洁：定期对试验设备进行清洁，清除表面的尘土，避免灰尘等污染物进入内部零部件。

3.校正：若发现仪器工作出现异常，应当及时校正，以确保其工作准确性。

校正方法可以参考使用手册，或者由厂家售后服务人员进行操作。

4.故障排除：如遇到如无法开机、仪器显示内容异常、数据采集产生偏差等故障，应当及时联系厂家进行维修或更换。

结论静态电阻应变仪作为一种广泛应用于实验室、工程设计等领域的仪器，具有重要的应用价值。

在操作时，用户应当仔细阅读使用手册，按照规定的步骤进行操作。

二、实验步骤（简述）
1、清点实验仪器，看是否齐全，检查实验仪器，看是否能正常显示数据。

2、采用1/4桥接线方式将梁表面的信号线，按测点1、2、
3、
4、5的顺序依次接到静态应变仪的接线柱上（接A、
B端），补偿片接到公共补偿的接线柱
1
上（接A、
B端）。

2
3、长按“参数设置”键。

然后通过点击“0-9”键选择1/4桥。

4、点击“参数设置”键。

然后通过点击“0-9”键选择电阻为120Ω。

5、点击“参数设置”键。

然后通过点击“0-9”和“移位”键选择灵敏度系数为2.08。

6、在点击点击“参数设置”键。

进入测量状态。

7、长按“调零”键，再按“左、右”键观察各测点的空载数据。

如某测点的应变数据显示“——————”择代表该测点过载（短接或断线），应重新接线。

8、打开实验报告，观察试验台，确定加载力。

9、点击“测量”键，记录空载状态下各测点的应变值。

10、采用逐级加载的方式，逐一向试验台加载砝码，共四个砝码。

11、每加载一个砝码记录一次各测点的应变值。

每加一个砝码表示加载196N。

12、记录好五次加载数据后，将砝码逐一卸下。

13、观察所测数据误差情况，分析原因。

14、用游标卡尺测量梁高H、梁宽B。

15、将所测数据按要求填入原始实验数据栏内。

静态电阻应变仪实验报告静态电阻应变仪实验报告引言静态电阻应变仪是一种用于测量材料静态应变的仪器。

在材料力学研究中，静态应变是指在外力作用下，材料发生的形变，且形变速度很慢，可以忽略动态效应。

静态电阻应变仪通过测量材料的电阻变化，间接得到材料的应变情况，广泛应用于材料科学、工程和生物医学等领域。

实验目的本次实验的目的是探究静态电阻应变仪的原理和应用，了解其测量原理和准确性，并通过实验验证其可靠性。

实验装置和方法实验所需的装置包括静态电阻应变仪、电源、电阻箱、导线等。

首先，将被测材料与电阻应变仪相连，建立电路连接。

然后，通过电源提供电流，使电流通过被测材料和电阻应变仪，产生电压信号。

最后，利用电压信号计算出材料的应变情况。

实验步骤1. 将被测材料固定在实验台上，并与电阻应变仪连接。

2. 将电源接入电路，设置合适的电流大小。

3. 调节电阻箱的阻值，使电流通过被测材料和电阻应变仪。

4. 通过电压表测量电阻应变仪的输出电压。

5. 根据电阻应变仪的灵敏度系数，计算出被测材料的应变值。

实验结果与分析通过实验，我们得到了一组电压和应变的数据。

将这些数据整理并绘制成图表，可以更直观地观察到材料的应变特性。

在实验过程中，我们发现电阻应变仪的输出电压与被测材料的应变呈线性关系，这符合静态电阻应变仪的工作原理。

此外，我们还注意到在应变较小时，电阻应变仪的输出电压变化较小，而在应变较大时，电压变化较为显著。

这说明静态电阻应变仪对于小应变的测量较为灵敏，但在大应变下可能存在一定的误差。

讨论与总结静态电阻应变仪是一种简单、快速且准确的测量材料应变的方法。

通过实验我们发现，该仪器可以精确测量材料的应变，并且在小应变范围内具有较高的灵敏度。

然而，在大应变范围内，仪器的测量误差可能会增加。

因此，在实际应用中，我们应根据被测材料的特性和应变范围选择合适的测量方法。

结论通过本次实验，我们深入了解了静态电阻应变仪的原理和应用。

该仪器可以准确测量材料的应变，并具有一定的灵敏度。

YJ-33型静态电阻应变仪说明书一、概述YJ-33型静态电阻应变仪是一种带有W78E5l6单片微处理器的智能化的应变仪，配合YZ-22型转换箱可进行自动测量。

它采用成型机箱，外观美丽；还采用LCD大屏幕液晶显示，全中文莱单操作，使用方梗。

它具有测量热电势自动补偿的功能，具有单片桥路非线性修正及自动凋零功能，因此预热时间短、测量精度高、稳定性好。

YJ-33型静态电阻应变仪可通过通用并行打印接口外接打印机，还可通过RS232接口与PC机相连，完成复杂的测量与数据处理任务，它是科研单位及工矿企业理想的应变测量仪器。

二、主要技术指标(1)量程：0～±30000με(2)分辨率：lμε(3)基本误差限：不大于±0.1％±2με(4)测量速度：每秒12次(5)电桥电压：±1.2VDC(6)初始零点范围：±30000με(7)适用电阻应变计阻值：60～1000Ω(8)测量点数：主机单独工作，最多100点(配5台YZ-22型转换箱)，连计算机工作，最多1000点(配50台YZ-22型转换箱)。

(9)显示方式：LCD液晶大屏幕显示，全中文莱单操作。

(10)灵敏系数：应变仪的灵敏系数按K＝2.000设计(可通过参数设定修改，范围1.000～9．999)。

(11)稳定性：A．零点漂移不大于±5με／4h。

B．读数漂移不大于：±0.1％±2με／4h。

(12)温度变化影响：温度对零点和对读数值的变化不大于±0.01％F·S/℃。

(13)输出方式：可以由通用并行打印接口外接打印机。

(14)RS232串行接口：A．数据输出B．双向信息通讯(联机测量)。

(15)供电电源：220V，50Hz(16)工作环境条件；温度：0℃～40℃相对湿度：30％-80％(17)外形尺寸：350*150*360mm(18)重量：约7kg三、使用方法1．工作条件本仪器应在下列条件下使用：环境温度：0℃～40℃相对湿度：35％-80％仪器周围无腐蚀性气体及强磁场干扰。
