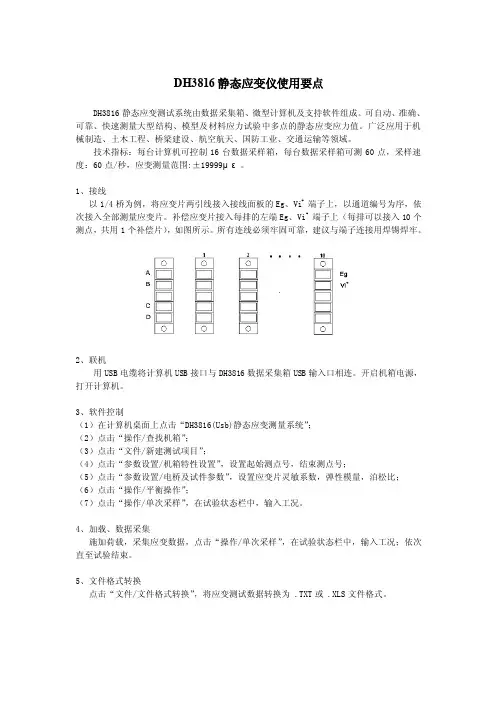

DH3816静态应变仪使用要点
DH3816静态应变测试系统由数据采集箱、微型计算机及支持软件组成。
可自动、准确、可靠、快速测量大型结构、模型及材料应力试验中多点的静态应变应力值。
广泛应用于机械制造、土木工程、桥梁建设、航空航天、国防工业、交通运输等领域。
技术指标：每台计算机可控制16台数据采样箱，每台数据采样箱可测60点，采样速度：60点/秒，应变测量范围:±19999με。
1、接线
以1/4桥为例，将应变片两引线接入接线面板的Eg、Vi+端子上，以通道编号为序，依次接入全部测量应变片。
补偿应变片接入每排的左端Eg、Vi+端子上（每排可以接入10个测点，共用1个补偿片），如图所示。
所有连线必须牢固可靠，建议与端子连接用焊锡焊牢。
2、联机
用USB电缆将计算机USB接口与DH3816数据采集箱USB输入口相连。
开启机箱电源，打开计算机。
3、软件控制
（1）在计算机桌面上点击“DH3816(Usb)静态应变测量系统”；
（2）点击“操作/查找机箱”；
（3）点击“文件/新建测试项目”；
（4）点击“参数设置/机箱特性设置”，设置起始测点号，结束测点号；
（5）点击“参数设置/电桥及试件参数”，设置应变片灵敏系数，弹性模量，泊松比；（6）点击“操作/平衡操作”；
（7）点击“操作/单次采样”，在试验状态栏中，输入工况。
4、加载、数据采集
施加荷载，采集应变数据，点击“操作/单次采样”，在试验状态栏中，输入工况；依次直至试验结束。
5、文件格式转换
点击“文件/文件格式转换”，将应变测试数据转换为 .TXT或 .XLS文件格式。

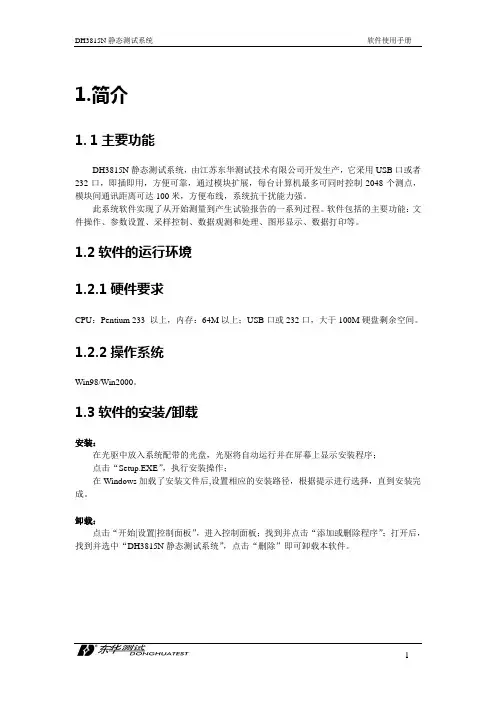

1.简介1.1主要功能DH3815N静态测试系统，由江苏东华测试技术有限公司开发生产，它采用USB口或者232口，即插即用，方便可靠，通过模块扩展，每台计算机最多可同时控制2048个测点，模块间通讯距离可达100米，方便布线，系统抗干扰能力强。
此系统软件实现了从开始测量到产生试验报告的一系列过程。
软件包括的主要功能：文件操作、参数设置、采样控制、数据观测和处理、图形显示、数据打印等。
1.2软件的运行环境1.2.1硬件要求CPU：Pentium 233 以上，内存：64M以上；USB口或232口，大于100M硬盘剩余空间。
1.2.2操作系统Win98/Win2000。
1.3软件的安装/卸载安装：在光驱中放入系统配带的光盘，光驱将自动运行并在屏幕上显示安装程序；点击“Setup.EXE”，执行安装操作；在Windows加载了安装文件后,设置相应的安装路径，根据提示进行选择，直到安装完成。
卸载：点击“开始|设置|控制面板”，进入控制面板；找到并点击“添加或删除程序”；打开后，找到并选中“DH3815N静态测试系统”，点击“删除”即可卸载本软件。
1.4软件界面图中显示了软件的各个不同的主要区域。
以下对各工具栏进行简要介绍。
工具栏1 建立一个新测试项目19 前一批数据2 打开一个测试项目20 后一批数据3 打印21 末批数据4 打印预览22 移动到下一块数据5 新建历史曲线窗口23 移动到前一块数据6 新建实时曲线窗口24 光标读数7 新建表格窗口25 横向放大曲线8 显隐采样参数栏26 横向缩小曲线9 显隐测点参数栏27 纵向放大曲线10 显隐采样控制栏28 纵向缩小曲线11 显隐图形属性栏29 自动刻度12 信号选择30 增加XY数据量13 图形属性31 减少XY数据量14 水平平铺窗口32 另存为文本文件15 垂直平铺窗口33 另存为位图文件16 关于34 另存为Execl文件17 定位数据35 自动分布显示18 首批数据36 手动分布显示采样控制栏1 开始采样 5 检测机箱2 暂停采样 6 导出平衡结果3 停止采样7 导入平衡结果4 平衡8 数据存盘/不存盘2.菜单介绍2.1“文件”主菜单新建项目：新建一个测试项目。
1.简介1.1主要功能DH3815N静态测试系统，由江苏东华测试技术有限公司开发生产，它采用USB口或者232口，即插即用，方便可靠，通过模块扩展，每台计算机最多可同时控制2048个测点，模块间通讯距离可达100米，方便布线，系统抗干扰能力强。
此系统软件实现了从开始测量到产生试验报告的一系列过程。
软件包括的主要功能：文件操作、参数设置、采样控制、数据观测和处理、图形显示、数据打印等。
1.2软件的运行环境1.2.1硬件要求CPU：Pentium 233 以上，内存：64M以上；USB口或232口，大于100M硬盘剩余空间。
1.2.2操作系统Win98/Win2000。
1.3软件的安装/卸载安装：在光驱中放入系统配带的光盘，光驱将自动运行并在屏幕上显示安装程序；点击“Setup.EXE”，执行安装操作；在Windows加载了安装文件后,设置相应的安装路径，根据提示进行选择，直到安装完成。
卸载：点击“开始|设置|控制面板”，进入控制面板；找到并点击“添加或删除程序”；打开后，找到并选中“DH3815N静态测试系统”，点击“删除”即可卸载本软件。
1.4软件界面图中显示了软件的各个不同的主要区域。
以下对各工具栏进行简要介绍。
工具栏1 建立一个新测试项目19 前一批数据2 打开一个测试项目20 后一批数据3 打印21 末批数据4 打印预览22 移动到下一块数据5 新建历史曲线窗口23 移动到前一块数据6 新建实时曲线窗口24 光标读数7 新建表格窗口25 横向放大曲线8 显隐采样参数栏26 横向缩小曲线9 显隐测点参数栏27 纵向放大曲线10 显隐采样控制栏28 纵向缩小曲线11 显隐图形属性栏29 自动刻度12 信号选择30 增加XY数据量13 图形属性31 减少XY数据量14 水平平铺窗口32 另存为文本文件15 垂直平铺窗口33 另存为位图文件16 关于34 另存为Execl文件17 定位数据35 自动分布显示18 首批数据36 手动分布显示采样控制栏1 开始采样 5 检测机箱2 暂停采样 6 导出平衡结果3 停止采样7 导入平衡结果4 平衡8 数据存盘/不存盘2.菜单介绍2.1“文件”主菜单新建项目：新建一个测试项目。
DH-3818静态应变测试仪使用方法一、概述DH-3818静态应变测试仪集数据采集箱、微型计算机及支持软、硬件构成。
可自动/手动、准确、可靠、快速进行静态应变测量。
广泛用于机械、土木、航空航天、国防、交通等领域。
若配接合适的应变式传感器，还可对压力、扭矩、位移、温度等物理量进行测量。
测试仪具有自动平衡功能，内置标准电阻，可方便实现全桥、半桥及1/4桥（公用补偿片）连接。
二、主要技术指标1．测量点数：每台静态应变测试仪有1——10个通道，最多可同时测10点。
每台计算机可控制10台静态应变测试仪；2．程控状态下采集速度：10测点/秒；3．测试应变范围：±19999με4．分辨率：1με5．系统不确定度：小于0.5％±3με（程控状态）6．零漂：≤4με/2h（程控状态）7．自动平衡范围：±15000με，灵敏度系数K＝2、120Ω应变计阻值误差的1.5％；8．电源电压：220V±10%，50Hz±1%三、工作原理1．WESTONE电桥测量原理现以1/4桥，120Ω桥臂电阻为例，加以阐述。
如图1所示：图1左侧为WESTONE电桥（Eg），C端系直流电源负极(O)。
B端、D端分别为输出信号的V i+、V i-端。
第一桥臂（AB）为测量片电阻R g（120Ω），第四桥臂（AD）为补偿片电阻R（120Ω），第二、三桥臂（BC、CD）为仪器内标准图1 测量原理电阻R （120Ω）。
由电桥原理，电桥的输出电压V i 为：εK E V g i 25.0= E g 为桥压（DC 2V ）、 K 为应变片灵敏系数、ε为输入应变量με，低漂移仪表放大器的输出电压V o 为：εK E K .V K V g F i F o 250==K F 为放大器的增益，故 Fg o KK E V 4=ε (1) 当E g ＝2 V K ＝2时，（1）式为：ε＝F K V 0 对于1/2桥（半桥）电路Fg o KK E V 2=ε (2) 对于全桥电路 Fg o KK E V =ε (3) 这样，测量结果由软件加以修正即可。

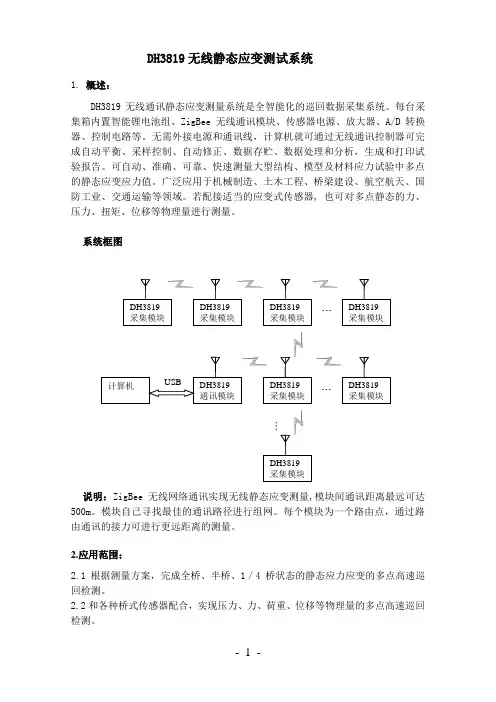

DH3819无线静态应变测试系统1. 概述： DH3819无线通讯静态应变测量系统是全智能化的巡回数据采集系统。
每台采集箱内置智能锂电池组、ZigBee 无线通讯模块、传感器电源、放大器、A/D 转换器、控制电路等。
无需外接电源和通讯线，计算机就可通过无线通讯控制器可完成自动平衡、采样控制、自动修正、数据存贮、数据处理和分析，生成和打印试验报告。
可自动、准确、可靠、快速测量大型结构、模型及材料应力试验中多点的静态应变应力值。
广泛应用于机械制造、土木工程、桥梁建设、航空航天、国防工业、交通运输等领域。
若配接适当的应变式传感器, 也可对多点静态的力、压力、扭矩、位移等物理量进行测量。
系统框图说明：ZigBee 无线网络通讯实现无线静态应变测量,模块间通讯距离最远可达500m 。
模块自己寻找最佳的通讯路径进行组网。
每个模块为一个路由点，通过路由通讯的接力可进行更远距离的测量。
2.应用范围：2.1根据测量方案，完成全桥、半桥、1／4桥状态的静态应力应变的多点高速巡回检测。
2.2和各种桥式传感器配合，实现压力、力、荷重、位移等物理量的多点高速巡回检测。
… … …2.3对输出电压小于20mV的电压信号进行高速巡回检测，分辨率可达1μν。
3.特点:3.1系统中, 独立化模块设计，每个数据采集模块可测量8个测点，每计算机可控制32个模块(256个测点)。
模块间通讯距离最远可达500m。
模块自己寻找最佳的通讯路径进行组网。
每个模块为一个路由点，通过路由通讯的接力可进行更远距离的测量。
3.2 每个采集模块内置智能锂电池。
3.3 采用进口高性能光隔离低接触电势固态继电器，通过特殊的电路设计，消除了开关切换时，接触电势的变化对测量结果的影响。
因此，我公司生产的静态应变测量系统的所有指标均包含了切换开关的影响。
3.4 先进的隔离技术和合理的接地，使系统具有极强的抗干扰能力,适用于各种工程现场的检测。
3.5 应变采集模块通过无线通讯控制器与笔记本计算机的USB口通讯，且控制器采用USB供电，实现了便携式测量系统，更加适用于工程现场。
静态应变仪操作规程静态应变仪是一种测量材料在受力时产生的应变的仪器。
它常用于材料力学性能测试，如断裂强度、屈服点等。
为了保证测试结果的准确性和可靠性，使用静态应变仪时需要遵循一定的操作规程。
下面是一个关于静态应变仪操作规程的简要说明。
1. 仪器准备：(1) 将静态应变仪放置在平稳的测试台上，并保持水平稳定。
(2) 检查仪器的工作状态，包括电源、传感器等部件是否正常工作。
(3) 若需要校准仪器，请先进行校准并记录校准数据。
2. 样品准备：(1) 根据测试要求，选择适合的材料样品，并根据规定的尺寸进行制备。
(2) 清洁和除去样品表面的污垢，以保证测试的准确性。
(3) 将样品放置在仪器测试夹具中，并确保样品与测试夹具之间的接触良好。
3. 参数设置：(1) 使用仪器控制软件，设置测试参数，包括加载速率、加载方式等。
(2) 根据测试要求，选择合适的负荷范围，并设置相应的负荷值。
(3) 根据需要设置数据采集的频率和持续时间，以确保获得足够的数据。
4. 开始测试：(1) 启动仪器，使其开始记录数据。
(2) 缓慢加载样品，直到达到所需的加载负荷。
(3) 监控仪器数据，包括负荷、应变等参数的变化。
确保数据的稳定和准确。
5. 终止测试：(1) 当测试达到预定结束条件时，即负荷达到所需值或样品发生断裂时，终止测试。
(2) 停止加载样品，并记录测试结束时的数据。
6. 数据处理：(1) 将测试数据下载到计算机中进行分析和处理。
(2) 根据测试要求，计算并提取相关的力学性能参数，如断裂强度、屈服点等。
(3) 分析并解释测试结果，撰写测试报告。
7. 仪器维护：(1) 测试结束后，将仪器进行清洁和保养，确保仪器的长期可靠使用。
(2) 定期校准仪器，并记录校准结果，以确保测试结果的准确性。
总之，静态应变仪的操作规程是保证测试结果准确、可靠性的重要保障之一。
遵循以上操作规程，能够有效降低测试误差，提高测试结果的可靠性和重复性。
同时，对仪器的正确使用和维护，也能够延长仪器的寿命，保证测试工作的连续性和稳定性。

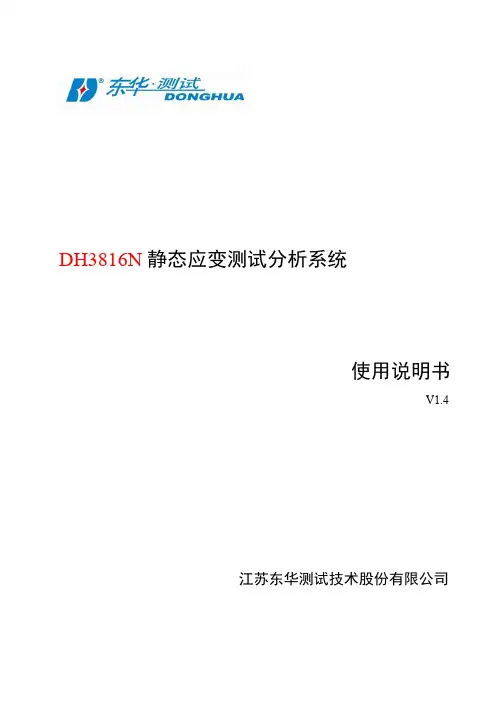

DH3816N静态应变测试分析系统使用说明书V1.4江苏东华测试技术股份有限公司目录第一章入门指南 (1)1.1认识产品、附件及选件 (1)1.2仪器介绍 (2)第二章系统要求 (4)2.1电源要求 (4)2.2环境要求 (4)2.3计算机系统要求 (5)2.3.1 硬件配置要求 (5)2.3.2 软件系统要求 (5)第三章安装与调试 (6)3.1仪器的连接 (6)3.1.1以太网有线连接 (6)3.1.2采用AP的无线网络连接 (7)3.1.3 电源线的连接 (9)3.2软件安装与卸载安装 (9)3.2.1 安装 (9)3.2.2 卸载 (11)3.2.3 防火墙设置 (12)3.3计算机IP地址的设置 (13)3.3.1以太网有线连接仪器 (13)3.3.2计算机通过AP与仪器连接 (16)3.3.2.1有线连接AP方式 (16)3.3.2.2无线连接AP方式 (17)第四章传感器连接 (19)4.1传感器连接方法 (19)4.2常见灵敏度的表示方法 (20)第五章开始测量 (22)5.1接口设置和参数管理 (22)5.2设置存储规则 (25)5.3设置测量通道 (25)5.3.1模拟通道概述 (25)5.3.2应变应力/桥式传感器 (27)5.3.3电压测量 (28)5.3.4热电偶测温 (29)5.3.5传感器信息 (29)5.4实时测量 (30)5.5数据显示 (31)5.6静载模块操作 (32)第六章实时数据处理和分析 (36)6.1显示统计信息 (36)6.2设置分析通道 (36)6.3数据回放 (37)6.4报告输出 (38)第七章常见故障及解决办法 (41)附录一DH3816N技术指标 (42)附录二桥路的连接 (43)附录三WINDOWSXP下IP地址设置 (45)附录四WINDOWSXP 防火墙设置 (47)附录五连接模式的切换 (48)附录六版本说明 (50)第一章入门指南1.1 认识产品、附件及选件产品图片名称型号描述DH3816N静态应变测试分析系统每个模块60测点，通过交换机实现64台仪器扩展，交直流供电，以太网和WiFi接口，适用于实验室内的结构实验以及各种复杂工程现场实验电源线连接电源插座网线连接仪器、计算机与交换机无线AP连接仪器和计算机100M/1000M以太网交换机*连接多台仪器和计算机WiFi天线连接仪器与计算机注：带*的产品为选件，具体以实际发货产品为准。
静态应变仪操作规程《静态应变仪操作规程》一、引言静态应变仪是一种用来测量材料在外力作用下的应变情况的仪器，它在工程实践中具有重要的应用价值。
为了确保使用静态应变仪的安全性和准确性，特制定以下操作规程，希望使用人员遵照执行。
二、操作规程1. 检查设备：在使用静态应变仪之前，必须先仔细检查设备的外观是否有损坏，各个部件是否齐全，电源线是否接触良好等。
2. 校准仪器：每次使用静态应变仪前，都要进行校准，确保仪器的准确性和可靠性。
3. 安装测量点：根据实际测量需求，在被测材料表面选择合适的安装点，将应变片或传感器固定到该位置。
4. 连接仪器：将静态应变仪连接到应变传感器和数据采集设备，确保连接牢固，信号通畅。
5. 设置参数：根据测量需求，在静态应变仪上设置采集频率、测量范围等参数，确保能够准确记录应变数据。
6. 启动记录：确认所有设置参数正确无误后，启动数据记录，并在需要时进行实时监控。
7. 停止记录：当测量结束或需要暂停时，及时停止数据记录，并将数据保存到计算机或数据采集设备中，以备后续分析处理。
8. 拆卸仪器：在使用完毕后，小心拆卸静态应变仪，避免损坏仪器和传感器。
三、注意事项1. 在使用静态应变仪时，必须遵守相关安全规定，确保操作人员的人身安全。
2. 使用前必须对仪器进行检查和校准，确保仪器的准确性和可靠性。
3. 操作时，应当小心谨慎，避免对仪器和被测材料造成损坏。
4. 操作人员必须具备一定的专业知识和操作技能，避免不当操作导致误差。
四、结语静态应变仪的正确操作对于准确获取材料应变数据是非常重要的。
希望所有使用人员都能严格遵守《静态应变仪操作规程》，确保测量数据的准确性和可靠性。
DH3815静态电阻应变仪使用说明V1.00编写：复核：审核：第一章概述1.1 DH3815设备的技术特点DH3815N静态应变测试系统是全智能化的巡回数据采集系统；通过计算机完成自动平衡、采样控制、自动修正、数据存贮、数据处理和分析，生成和打印试验报告。
DH3815N通过USB接口与计算机通迅，即插即用，方便可靠；所有数据采集模块由电源/控制器统一供电。
每个测点连续采样，速率可达2Hz（即0.5秒内完成所有测点的采集、传送、存贮和显示），可进行准静态测试，有效捕捉缓慢变化信号的变化趋势，并且易于现场操作。
◆ 特点1、系统中，独立化模块设计，每个数据采集模块可测量16个通道，每个系统可控制16个模块(256个通道)，每台计算机可控制16个系统（每台计算机最多可控制4096个通道）。
2、多系统控制，每个系统统一供电。
可多系统并行工作(如图1)，也可单系统独立工作(如图2)。
所有RS485通讯距离最远可达100m。
3、采用进口高性能光隔离低接触电势固态继电器，通过特殊的电路设计，消除了开关切换时，接触电势的变化对测量结果的影响。
因此，我公司生产的静态应变测量系统的所有指标均包含了切换开关的影响。
4、先进的隔离技术和合理的接地，使系统具有极强的抗干扰能力，适用于各种工程现场的检测。
5、数据采集箱通过USB和笔记本计算机通讯，实现了便携式测量系统，更加适用于工程现场。
6、系统可以在0.5秒内完成所有通道(最多4096通道)数据的采集、传送、存贮和显示,进行静态测试。
也可以在所有通道(最多4096通道)同时工作时，每通道以2Hz的采样速率连续采样(同步存贮和显示)，进行准静态测试，有效捕捉缓慢变化信号的变化趋势。
7、中文视窗95/98/NT/2000/XP操作系统下采用C++编制的采样控制和分析软件，具有极强的实时性以及良好的可移植性、可扩充性和可升级性。
8、通用、可靠的通讯方式，使系统实现了边采样、边传送、边存硬盘、边显示，利用计算机海量的存储硬盘，长时间实时、无间断记录所有通道信号。
9、内置120Ω标准电阻，用户可方便完成全桥、半桥、1/4桥(8通道公用补偿片)的状态设置。
10、系统在进行平衡操作后自动保存平衡结果数据，若认为此次平衡结果比较重要，可导出平衡数据存入相应文件。
数据当发生突然断电或试验当天不能结束时，可在下次开机后，先查找机箱，再进行导入零点操作，可自动恢复工作机箱状态，保证试验继续进行。
1.2 DH3815静态电阻应变仪的设备标定结果技术指标：1、测量点数:1.1每个数据采集箱可测16个通道;1.2每个测试系统可控制16个数据采集箱(即256个通道);1.3每台计算机可控制16个测试系统(即4096个通道);2采样速率(连续采样):2Hz/通道;3适用应变计电阻值:60Ω～10000Ω任意设定;4应变计灵敏度系数:1.0～3.0可进行任意修正;5供桥电压(DC):2.000V±0.1%;6测量应变范围:±20000με;7最高分辨率:1με;8系统准确度:不大于0.5％±3με;9零漂:不大于4με/4h（单次采样条件下测量）;10自动平衡范围:±15000με(应变计阻值的±1.5%);11长导线电阻修正范围:0.0～100Ω;12DH3815N电源/控制器电源:220V±10％50Hz±2％，功率120W;13数据采集模块电源由电源/控制器提供，电压为直流65V;14使用环境:GB6587.1-86-Ⅱ;15外形尺寸:电源/控制器 300mm(长)×238mm(宽)×105mm(高);数据采集模块 305mm(长)×240mm(宽)×95mm(高).16仪器自重:电源/控制器约1kg,数据采集箱约1kg.注:所有应变指标均在K=2,Eg=2V状态下定义,参照中华人民共和国国家计量检定规程JJG623-89《电阻应变仪》的方法检定.1.3 DH3815使用注意事项1.本仪器属精密测量仪器，在搬运和使用过程中一定要轻拿轻放。
2.尽量避免在潮湿，灰尘较多的环境中使用。
3.使用完毕后，要对仪器进行除尘、除湿处理，然后进行封装。
4.开关机方法:开机：打开计算机，将静态应变仪USB数据线与计算机连接，接通电源，开启应变仪开关。
关机：计算机托盘区域删除硬件，关闭应变仪开关，拔出电源线和数据线。
第2章现场静态应变测量的准备工作2.1 应变片制作与安装工具材料：有机玻璃片、电阻片、导线、硅胶、502胶、焊丝、环氧树脂、丙酮制作工具：电烙铁、电钻（6mm钻头）、剥线钳、万用表安装工具：电烙铁2.2 应变片的现场安装（1）选片：应选用无缺陷、无破损的应变片（2）定位：在打磨平整的部位准确画出测点的纵、横中心及贴片方向（3）贴片：用酒精（或丙酮）将贴片位置清洗干净，用手握住应变片引出线，在其背面均匀涂抹一层环氧树脂后放在测点上，调整位置使其准确定位，用手指轻轻滚压，挤出多余胶水和气泡。
（4）干燥固化：用手轻按应变片直至其不再脱落为止（5）导线连接：待应变片固结在测点后，将四根导线分别对应焊接应变片ABCD四条导线2.3应变计的粘贴（1）用502胶水将两枚电阻片垂直正交粘贴在有机玻璃片同一面的圆孔周围。
其中电阻片有导线一端正对圆孔。
另一面的贴法与此相同。
（2）四枚应变片按惠斯顿电桥接法（分别将电阻A 和电阻B 串联, 电阻C 和电阻D 也串联然后把上述两者并联在一起最后将并联电路中电阻A和电阻B 之间与电阻C和电阻D 之间用一根导线连接起来）焊接。
（3）用长约10cm导线与对应A/B/C/D四根电阻丝联接。
（4）用硅胶涂抹应变片两面的核心部位。
应变片电阻贴法示意图（图中较小长方形为电阻）2.4应变计的接线（见附表）2.5应变计的质量检查方法（1）外观检查：应变计的核心部分必须被硅胶包裹，电阻及导线丝不能外露（2）万用表调至欧姆档,测量应变片各导线间电阻：其中：A-B：90ΩA-C：120ΩA-D：120ΩB-C：90ΩB-D：120ΩC-D：90Ω（注由于误差原因测量值会有1-2Ω的波动）2.6 等效应变源的安装和使用方法2.7 注意事项（1）往应变片上涂抹硅胶时，应先涂抹一面，待硅胶凝固后再涂抹另一面。
（2）在桥梁振动较强的时候，刚贴好的应变片很容易脱落，所以贴应变片过程中一定要耐心。
第3章DH3815软件操作3.1 软件概述软件功能：1 应力应变测量时,输入桥路方式、应变计电阻、导线电阻、应变计灵敏度系数,软件完成对测量结果的自动修正;输入被测试件材料的弹性模量和泊松比,软件将完成应力及两片直角、三片45°直角、60°等边三角形、伞形、扇形等应变花主应力及方向的计算;2 根据传感器的输出灵敏度及热电偶的分度号和冷端温度,完成被测物理量单位量纲的归一化,并直接显示被测物理量;3 计算机可同时控制4096通道完成自动平衡、试采样、单次采样、定时采样、连续采样的控制,并实时显示和保存测量数据；还可任选将两测点的测量数据定义为x轴和y轴,边采样边绘制成曲线,完成（x-y）函数记录仪(滞回曲线)的功能;4 同时实时显示多通道采集数据及曲线（包括采集数据的实时曲线及各种实时处理后的数据、曲线），也可显示其中任意一种方式（曲线最多同时显示64通道）;5 软件实时性好，采样过程中可以动态开设或关闭窗口，动态切换或增减显示通道，动态设置其显示方式;6 提供了与office软件的接口功能，包括将数据文件向Text、Excel、Access 的转换功能，及与功能强大的分析处理软件Matlab的数据格式转换功能;7 根据用户要求增加软件功能;8 系统框图3.2软件操作（1）在计算机桌面上双击DH3815静态应变测量系统；（2）点击操作/查找机箱；（3）点击文件/新建测试项目；（4）点击参数设置/机箱特性设置，（接线方式选择方式五，输完后不要点确定，点回车键）（5）点击参数设置/电桥及试件参数，设置应变片灵敏系数，弹性模量，泊松比；（软件默认设置即可，这一步可以不用考虑）（6）点击操作/平衡操作；确保所有接线点都平衡，如不平衡，则复查接线情况及应变片第4章DH3815数据采集方法（1）施加车辆荷载，采集应变数据，点击操作/单次采样，在试验状态弹出窗口栏中，输入工况名称，点击确定按钮；（2）点击文件/文件格式转换，在弹出的对话框中将应变测试数据转换为 .TXT文件格式并保存（3）每一级荷载重复以上步骤至试验结束。
（4）在所保存文件夹目录下即可查看到相应的txt文件。
第5章DH3815数据处理（主要讲IIS无线网络方式进行数据处理，EXCEL，再列明数据处理软件急需的功能）第6章DH3815数据采集与处理示例第一步：联机用USB电缆将计算机USB接口与DH3815数据采集箱USB输入口相连。
开启机箱电源，打开计算机。
第二步：软件设置（1）在计算机桌面上双击DH3815静态应变测量系统；（2）点击操作/查找机箱；（3）点击文件/新建测试项目；（4）点击参数设置/机箱特性设置，（接线方式选择方式五）（5）点击参数设置/电桥及试件参数，设置应变片灵敏系数，弹性模量，泊松比；（软件默认设置即可，这一步可以不用考虑）（6）点击操作/平衡操作；确保所有接线点都平衡，如不平衡，则复查接线情况及应变片第三步：加载及数据采集○1施加车辆荷载，采集应变数据，点击操作/单次采样，在试验状态弹出窗口栏中，输入工况名称，点击确定按钮；○2点击文件/文件格式转换，在弹出的对话框中将应变测试数据转换为 .TXT文件格式并保存○3每一级荷载重复以上步骤至试验结束。
○4在所保存文件夹目录下即可查看到相应的txt文件。
参考文献[1].DH3815仪器使用说明书[2].王钧利在役桥梁检测、可靠性分析与寿命预测中国水利水电出版社附录A 应变计制作工具清单剥线钳、电烙铁、万用表、电钻（6mm钻头）附录B 应变计现场安装工具清单剥线钳、电烙铁、人字梯、绳子。
附录C 应变计质量检查方法、记录表格（1）外观检查：应变计的核心部分必须被硅胶包裹，电阻及导线丝不能外露（2）万用表调至欧姆档,测量应变片各导线间电阻：其中：导线电阻导线电阻A-B 90ΩB-C 90ΩA-C 120ΩB-D 120ΩA-D 90ΩC-D 90Ω（注由于误差原因测量值会有1-2Ω的波动）附录D 应变计现场安装位置记录表格和附图应变片位置对应导线编号应变片位置对应导线编号附录E 现场试验记录表格和数据处理软件工具应变片位置对应导线编号对应通道号应变量附录F DH3815软件光盘内容和数据处理软件清单- 11 -附表：应变片的接线方式表一：应变计的连接序号用途现场实例与采集箱的连接输入参数方式一1/4桥(多通道共用补偿片)适用于测量简单拉伸压缩或弯曲应变灵敏度系数导线电阻应变计电阻方式二半桥（1片工作片,1片补偿片）适用于测量简单拉伸压缩或弯曲应变,环境较恶劣灵敏度系数导线电阻应变计电阻- 12 -续表一：应变计的连接序号用途现场实例与采集箱的连接输入参数方式三半桥（2片工作片）适用于测量简单拉伸压缩或弯曲应变,环境温度变化较大灵敏度系数导线电阻应变计电阻泊松比- 13 -方式四半桥(2片工作片)适用于只测弯曲应变,消除了拉伸和压缩应变灵敏度系数导线电阻应变计电阻续表一：应变计的连接序号用途现场实例与采集箱的连接输入参数方式五全桥(4片工作片)适用于只测拉伸压缩的应变灵敏度系数导线电阻应变计电阻泊松比- 14 -方式六全桥(4片工作片)适用于只测弯曲应变灵敏度系数导线电阻应变计电阻- 15 -。
