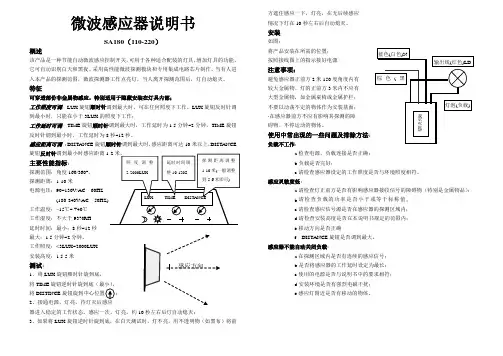

微波感应器说明书SA180（110-220）概述该产品是一种节能自动微波感应控制开关，可用于各种适合配装的灯具，增加灯具的功能，它可自动识别白天和黑夜。
采用高性能微波探测模块和专用集成电路芯片制作。
当有人进入本产品的探测范围，微波探测器工作点亮灯，当人离开探测范围后，灯自动熄灭。
特征可穿透部份非金属物感应，特别适用于隐藏安装在灯具内部；工作照度可调：LUX 旋钮顺时针调到最大时，可在任何照度下工作，LUX 旋钮反时针调到最小时，只能在小于3LUX 的照度下工作；工作延时可调：TIME 旋钮顺时针调到最大时，工作延时为1.5分钟~2分钟，TIME 旋钮反时针调到最小时，工作延时为8秒~12秒。
感应距离可调 ：DISTANCE 旋钮顺时针调到最大时，感应距离可达10米以上，DISTANCE旋钮反时针调到最小时感应距离1-2米。
主要性能指标：探测范围：角度160/360°， 探测距离：1-10米电源电压：90~130V/AC 60HZ(180-240V/AC 50HZ)工作温度：–15℃~ +40℃ 工作湿度：不大于93%RH 延时时间：最小：8秒~12秒 最大：1.5分钟~2分钟。
工作照度：<3LUX~2000LUX 安装高度：1.5-5米测试：1、将LUX 旋钮顺时针旋到底， 将TIME 旋钮逆时针旋到底（最小）， 将DISTINCE旋钮旋到中心位置； 2、接通电源，灯亮，待灯灭后感应器进入稳定的工作状态，感应一次，灯亮，约10秒左右后灯自动熄灭；3、如果将LUX 旋钮逆时针旋到底，在白天测试时，灯不亮，用不透明物（如黑布）将前方遮住感应一下，灯亮，在无后续感应 情况下灯在10秒左右后自动熄灭。
安装如图；将产品安装在所需的位置； 按照接线图上的指示接好电源注意事项：避免感应器正前方2米150度角度内有 较大金属物、灯的正前方3米内不应有 大型金属物，如金属桌椅或金属护栏； 不要以动荡不定的物体作为安装基面； ·在感应器前方不应有影响其探测的障 碍物、不停运动的物体。
新型红外雷达感应模块（电源）产品概述：新型红外雷达感应模块（电源）是利用PIR 热释电与多普勒效应相结合原理设计而成的人体移动信号侦测器，它以非接触方式扫描人体PIR热释电信号的位置是否发生移动，继而产生相应的开关操作。
该产品具有抗射频干扰能力强、不怕风吹草动、树叶摇曳、电风扇转动、空调冷热气体流动、浴室浴霸温度骤变......不受温度、湿度、强光、噪音、气流、尘埃等外界因数影响，能透过一定厚度的塑胶、玻璃、木制品等金属以外的物体，而对其侦测能力没有影响，能够非常方便的应用到设备控制、环境辅助光源控制、地下停车场、仓库、通道、走廊、洗手间等室内外的照明及防盗报警、视频监控、自动化设备控制等各种领域。
功能特点：新型红外雷达感应模块（电源）采用发射、接收为一体的平面天线和PIR热释电红外解码系统BISS0001形成的红外雷达移动波侦测新技术，通过多普勒扫描，侦测人体、车辆的动态信号，对灯具、报警装置等进行有效控制。
产品独创抗干扰新技术，相互不干扰，安装不必考虑间接距离问题！可以安装在天花板或灯具内部，而侦测能力不会受到影响，更简洁、更美观、更隐蔽、更神秘、更安全！模块类型1、交流型：A C95-250V宽电压，适应各种不同地区电网电压。
可控硅控制A C输出，无触点、无噪音、无污染、寿命长。
具有自动测光管理功能（出厂未安装光敏电阻），实现白天（光线充足）呈关闭状态，晚上（光线不足）人来灯亮、人走灯灭。
可做吸顶灯、日光灯及各种灯具、电器等的自动控制。
交流模块技术参数❖工作电压：A C110V-250V(50-60H z)❖负载功率：阻性负载150W（节能灯、L E D灯80W)❖输出方式：可控硅控制、A C交流输出❖自身功耗：静态功耗≤1m W❖感应范围：10-15米❖感应角度：墙壁安装180°、吸顶安装360°❖触发方式：雷达扫描、人体感应、重复触发❖延时时间：30秒钟（可定做各种延时时间）❖模块尺寸：36m m*23m m*23m m❖环境温度：-30℃-70℃2、直流型：D C6-24V输入，有人在感应区活动时，输出高电平，无人活动时转换为低电平。
微波雷达感应灯方案概述微波雷达感应灯是一种智能化照明设备，通过内置的微波雷达模块来实时感知周围的动静，并根据感知结果来控制灯的开关。
相比传统的红外感应器，微波雷达感应器具有更远的感知距离和更强的适应性，能够在更广泛的环境中实现自动照明。
本文将介绍微波雷达感应灯的工作原理、设计方案和应用场景。
工作原理微波雷达感应灯通过发送微波信号并接收反射回来的信号来判断周围的物体是否存在，并进一步判断物体的距离和运动方向。
基于这些信息，感应灯可以根据设定的触发条件来决定是否开启照明。
微波雷达感应灯的工作原理可以分为以下几个步骤：1.通过天线发射微波信号。
2.接收反射回来的微波信号。
3.对接收到的信号进行信号处理和分析。
4.根据分析结果，判断是否有物体进入感应范围。
5.如果有物体进入感应范围且满足触发条件，则控制灯的开关。
设计方案传感器模块微波雷达感应灯的核心部分是微波雷达传感器模块。
传感器模块通常包括以下几个组件：•微波信号发射器：负责发射微波信号。
•天线：用于发送和接收微波信号。
•微波信号接收器：负责接收反射回来的微波信号。
•信号处理芯片：对接收到的信号进行处理和分析，提取目标物体的信息。
灯控制模块微波雷达感应灯还需要一个灯控制模块来实现灯的开关控制。
基本的灯控制模块通常包括以下几个部分：•开关控制电路：负责控制灯的开关。
•微控制器：用于控制开关控制电路的工作，以及与传感器模块进行通讯和数据交换。
•电源管理模块：负责为传感器模块和灯提供电源。
触发条件设定触发条件的设定取决于具体的应用场景。
一般来说，触发条件可以设置为感应范围内有物体进入，并且保持一定时间。
通过设定适当的触发条件，可以避免误触发和能源的浪费。
应用场景微波雷达感应灯可以广泛应用于各种场景，包括但不限于以下几个方面：1.家庭照明：可以安装在门口、走廊等地方，实现智能化的自动照明，提高家庭的安全性和舒适性。
2.商业场所：可以安装在商场、办公楼、地下停车场等场所，实现智能化的照明管理，提高能源利用效率。

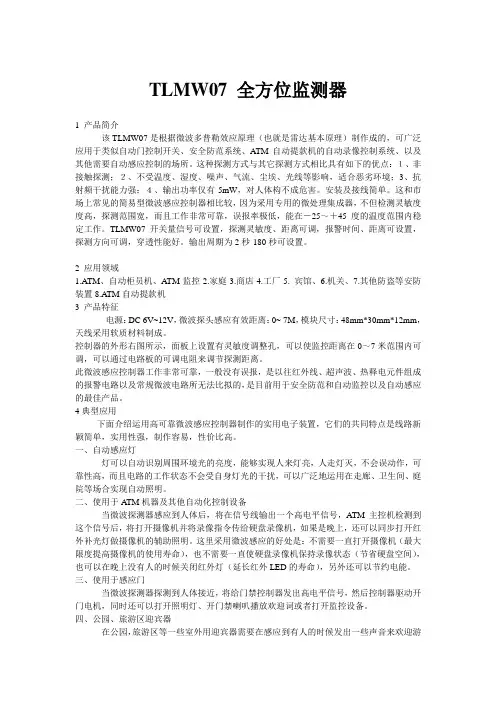

TLMW07 全方位监测器1 产品简介该TLMW07是根据微波多普勒效应原理（也就是雷达基本原理）制作成的，可广泛应用于类似自动门控制开关、安全防范系统、A TM自动提款机的自动录像控制系统、以及其他需要自动感应控制的场所。
这种探测方式与其它探测方式相比具有如下的优点：１、非接触探测；２、不受温度、湿度、噪声、气流、尘埃、光线等影响，适合恶劣环境；3、抗射频干扰能力强；４、输出功率仅有5mW，对人体构不成危害。
安装及接线简单。
这和市场上常见的简易型微波感应控制器相比较，因为采用专用的微处理集成器，不但检测灵敏度度高，探测范围宽，而且工作非常可靠，误报率极低，能在－25～＋45度的温度范围内稳定工作。
TLMW07开关量信号可设置，探测灵敏度、距离可调，报警时间、距离可设置，探测方向可调，穿透性能好。
输出周期为2秒-180秒可设置。
2 应用领域1.A TM、自动柜员机、A TM监控2.家庭3.商店4.工厂5. 宾馆、6.机关、7.其他防盗等安防装置8.A TM自动提款机3 产品特征电源：DC 6V~12V，微波探头感应有效距离：0~ 7M，模块尺寸：48mm*30mm*12mm，天线采用软质材料制成。
控制器的外形右图所示，面板上设置有灵敏度调整孔，可以使监控距离在0～7米范围内可调，可以通过电路板的可调电阻来调节探测距离。
此微波感应控制器工作非常可靠，一般没有误报，是以往红外线、超声波、热释电元件组成的报警电路以及常规微波电路所无法比拟的，是目前用于安全防范和自动监控以及自动感应的最佳产品。
4典型应用下面介绍运用高可靠微波感应控制器制作的实用电子装置，它们的共同特点是线路新颖简单，实用性强，制作容易，性价比高。
一、自动感应灯灯可以自动识别周围环境光的亮度，能够实现人来灯亮，人走灯灭，不会误动作，可靠性高，而且电路的工作状态不会受自身灯光的干扰，可以广泛地运用在走廊、卫生间、庭院等场合实现自动照明。
二、使用于A TM机器及其他自动化控制设备当微波探测器感应到人体后，将在信号线输出一个高电平信号，A TM主控机检测到这个信号后，将打开摄像机并将录像指令传给硬盘录像机，如果是晚上，还可以同步打开红外补光灯做摄像机的辅助照明。
主流微波雷达人体红外感应LD602芯片规格书一、概括LD602是一款专为热释电红外传感器信号放大及处理输出的数模混合专用芯片，内部集成了运算放大器、双门限电压比较器、参考电压源、延时时间定时器和封锁时间定时器及状态控制器等，专用于防盗报警系统、人体门控制装置、照明控制开关等场合。
LD602电源工作电压为+3V～+6V，采用CMOS工艺数模混合相结合的集成电路，8个引脚数封装设计，降低了外围电路元件数和整体成本,节省了PCB板空间。
二、应用场合■红外报警器/语音迎宾器■红外感应灯■自动门控控制■自动灯光照明系统■微波雷达感应开关■森林防火报警器三、主要特点●静态功耗小，3V工作电源时功耗小于45uA,5V工作电源时功耗小于75uA，非常适合电池供电系统应用,QQ:298391364●高输入阻抗运算放大器，可与多种传感器匹配，进行信号处理，可作为微波人体感应处理芯片●双向鉴幅器，可有效抑制干扰●内置参考电压，供内部比较器和运放的参考电压●内设延时时间定时器和封锁时间定时器，改变振荡器频率即可设定定时延时时间●8脚红外热释电专用芯片，外围电路简单，成本低●外围元器件少，只需配置第一级运放的增益和振荡器的RC器件即能可靠工作●工作电压+3V~+6V●封装形式SOP8●包装方式管装四、引脚定义五、引脚说明引脚号引脚名功能描述1OUT1内部第一级运放的输出端2IN1内部第一级运放的输入端3VC 触发禁止端当该脚VC电压<0.2Vdd时，禁止触发,即输出信号OUT一直保持低电平当该脚VC电压>0.2Vdd时，允许触发,即输出状态跟随输入信号触发4A 可重复触发和不可重复触发控制端当A=“1”时，允许重复触发当A=“0”时，不可重复触发5GND芯片地6OUT2控制信号输出端，高电平有效输出7CT 振荡器控制端，该脚需对地外接一个振荡电容和对Vdd外接一个上拉电阻8VIN电源输入端，范围3V~6V六、经典常用电路红外感应应用电路微波人体感应方案其中Q2为微波三极管，天线为板载微波天线。

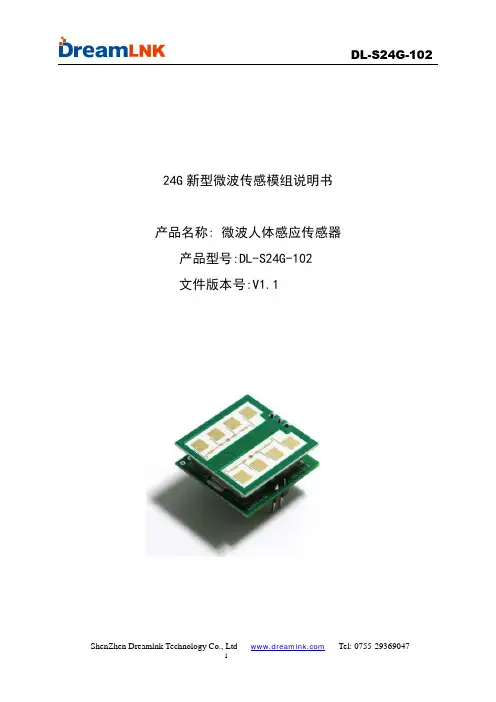

24G新型微波传感模组说明书产品名称: 微波人体感应传感器 产品型号:DL-S24G-102文件版本号:V1.1使用本模块产品前，注意以下重要事项：仔细阅读本说明文档本模块属于静电敏感产品，安装测试时请在防静电工作台上进行操作。
本模块默认使用外接天线，天线可选用导线天线或者标准的UHF天线，具体天 线的客户请根据实际情况进行选择，如果所应用的终端产品是金属外壳，请务 必把天线安装于金属外壳之外，否则会导致射频信号严重衰减，影响有效使用距离。
金属物体及导线等应尽量远离天线。
安装模块时，附近的物体应保证跟模块保持足够的安全距离，以防短路损坏。
绝不允许任何液体物质接触到本模块，本模块应在干爽的环境中使用。
使用独立的稳压电路给本模块供电，避免与其他电路共用，供电电压的误差不应大于5%。
局限性说明：本模块是为了嵌入到客户的终端产品应用，本身并不提供外壳，不建议客户未经允许的情况下直接把本模块作为最终产品批量转售。
本系列模块各项指标符合常用的国际认证，客户应用本模块的产品如需通过某 些特殊认证，我司会根据客户的需求对某些指标进行调整。
本模块不可应用于生命救助，生命保障系统，以及一切由于设备故障会导致人 身伤害或生命危险的场合，任何组织或个人开展上述应用需自行承担一切风险， 骏晔科技不承担任何连带相关的责任。
骏晔科技不承担任何应用了本模块的产品所引起的直接或间接造 成的破坏，伤害，利益损失。
文件版本更新管理日期 软件版本 说明2016-8-5 标准版本V1.0 标准版本2018-5-20 升级版本V1.1模块介绍1、特点简介DL-S24G是一款多普勒微波感应器。
其拥有适用性极强的平面微带微波天线及微小的功耗，在近距离探测目标的移动及智能控制方面得到广泛的应用，高性能微波器件及专业工艺制程控制，结合行业深度应用的软件算法使我们的微波传感模块一直保持着独特的技术优势与品质保障。
模块组件大大缩短项目研发周期、提高产品量产一致性。

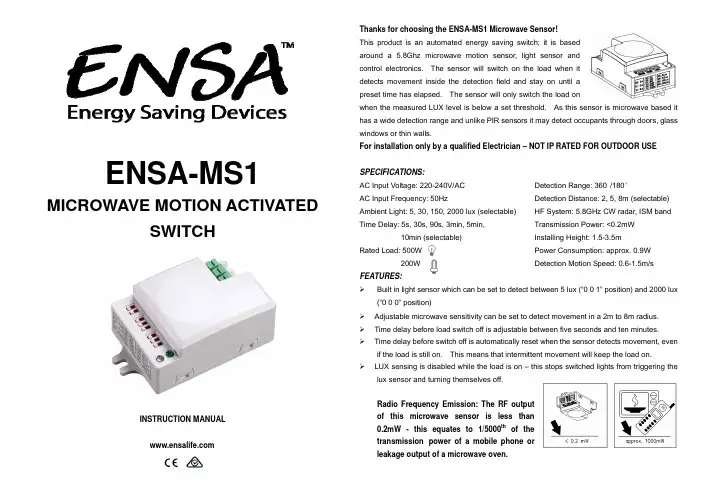

ENSA-MS1MICROWAVE MOTION ACTIVATEDSWITCHINSTRUCTION MANUALThanks for choosing the ENSA-MS1 Microwave Sensor!This product is an automated energy saving switch; it is based around a 5.8Ghz microwave motion sensor, light sensor and control electronics. The sensor will switch on the load when it detects movement inside the detection field and stay on until apreset time has elapsed. The sensor will only switch the load onwhen the measured LUX level is below a set threshold. As this sensor is microwave based ithas a wide detection range and unlike PIR sensors it may detect occupants through doors, glass windows or thin walls.For installation only by a qualified Electrician – NOT IP RATED FOR OUTDOOR USESPECIFICATIONS:AC Input Voltage: 220-240V/AC Detection Range: 360°/180°AC Input Frequency: 50Hz D etection Distance: 2, 5, 8m (selectable) Ambient Light: 5, 30, 150, 2000 lux (selectable)HF System: 5.8GHz CW radar, ISM bandTime Delay: 5s, 30s, 90s, 3min, 5min, Transmission Power: <0.2mW10min (selectable) Installing Height: 1.5-3.5mRated Load: 500W Power Consumption: approx. 0.9W200W Detection Motion Speed: 0.6-1.5m/sFEATURES:Built in light sensor which can be set to detect between 5 lux (“0 0 1” position) and 2000 lux (“0 0 0” position)Adjustable microwave sensitivity can be set to detect movement in a 2m to 8m radius. Time delay before load switch off is adjustable between five seconds and ten minutes. Time delay before switch off is automatically reset when the sensor detects movement, evenif the load is still on. This means that intermittent movement will keep the load on. LUX sensing is disabled while the load is on – this stops switched lights from triggering thelux sensor and turning themselves off.Radio Frequency Emission: The RF output of this microwave sensor is less than0.2mW - this equates to 1/5000thof thetransmission power of a mobile phone or leakage output of a microwave oven.INSTALLATION:Ensure all AC power is switched off.Fix the base of the sensor in the desired position withscrews through the holes at the side of the sensor. Connect the power and the load to sensor as per theconnection diagram below.Double check connections before switching on AC powerand testing the device.CONNECTION DIAGRAM:TESTING THE INSTALLATION:Setting the “SENS” DIP switches: Set the firstswitch to the “1” position and the second switch to the “0” position. (8 meters sensitivity)Setting the “TIME” DIP switches: Set switch oneand two to the “0” position and the third switch to the “1” position. (5 second timeout)Setting the “LUX” DIP switches : Set all switchesto the “0” position. (2000lux light sensitivity)When power is connected, the load will turn on before the sensor times out and switches off. Once off, the load will switch back on when the sensor detects movement. If the sensor detects movement while the load is on, the on timer will be reset and the load stay on.Please note when testing in daylight, ensure that the “LUX” DIP switches are set to 2000lux (0 0 0), otherwise the sensor will not turn on the load.Once the installation has been tested and is working, you may customise the SENS, TIME and LUX switches to suit your application.INSTALLATION NOTES ：Only for installation by a qualified Electrician.Only install the product on a static object that does not sway or vibrate. Objects placed in front of the sensor may affect the sensing range.Avoid installation near metal or glass surfaces as this will affect detection range. For your safety, never open the plastic case.Please install a 6A switch or circuit breaker in line with the switched load to prevent sensordamage due to overloading. TROUBLESHOOTING: The load does not turn on:a. Check the input power to the sensor. Ensure that the supplied voltage is between 220-240VAC.b. Check to see if the indicator light is turned on after triggering – if it is, check the wiring to the load.c. If the indicator light does not turn on after trigger, try increasing the value of the “LUX” dip switches.The motion detection sensitivity is poor:a. Ensure that there are no objects between the sensor and the location to be sensed, as this could reduce the range.b. Ensure that there are no other devices using the 5.8Ghz band in close proximity to the detector (e.g. Wireless LAN, CCTV transmission equipment, etc)c. Ensure that the installation height is 1.5-3.5M.The sensor does not turn off the load:a. Check the “TIME” dip switches to ensure that the correct time has been selected.b. Ensure that there are no other devices using the 5.8Ghz band in close proximity to the detector (e.g. Wireless LAN, CCTV transmission equipment, etc).c. Ensure that the power drawn by the load is less than 500W for a resistive load and 200W for an inductive load.。

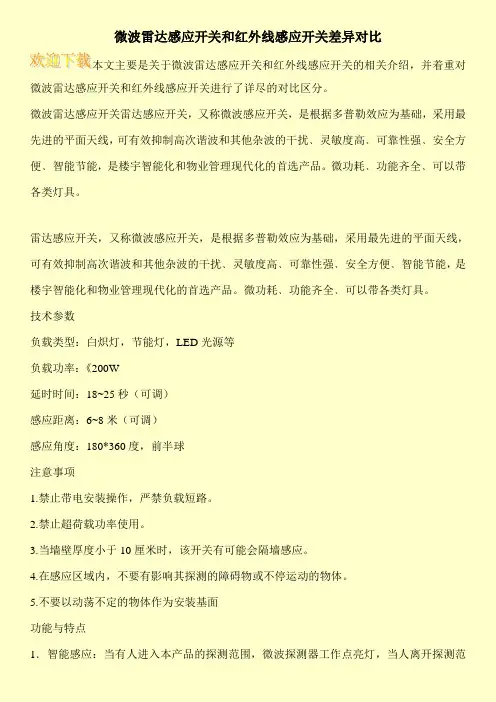

微波雷达感应开关和红外线感应开关差异对比
本文主要是关于微波雷达感应开关和红外线感应开关的相关介绍，并着重对微波雷达感应开关和红外线感应开关进行了详尽的对比区分。
微波雷达感应开关雷达感应开关，又称微波感应开关，是根据多普勒效应为基础，采用最先进的平面天线，可有效抑制高次谐波和其他杂波的干扰﹑灵敏度高﹑可靠性强﹑安全方便﹑智能节能，是楼宇智能化和物业管理现代化的首选产品。
微功耗﹑功能齐全﹑可以带各类灯具。
雷达感应开关，又称微波感应开关，是根据多普勒效应为基础，采用最先进的平面天线，可有效抑制高次谐波和其他杂波的干扰﹑灵敏度高﹑可靠性强﹑安全方便﹑智能节能，是楼宇智能化和物业管理现代化的首选产品。
微功耗﹑功能齐全﹑可以带各类灯具。
技术参数
负载类型：白炽灯，节能灯，LED光源等
负载功率：《200W
延时时间：18~25秒（可调）
感应距离：6~8米（可调）
感应角度：180*360度，前半球
注意事项
1.禁止带电安装操作，严禁负载短路。
2.禁止超荷载功率使用。
3.当墙壁厚度小于10厘米时，该开关有可能会隔墙感应。
4.在感应区域内，不要有影响其探测的障碍物或不停运动的物体。
5.不要以动荡不定的物体作为安装基面
功能与特点
1．智能感应：当有人进入本产品的探测范围，微波探测器工作点亮灯，当人离开探测范。

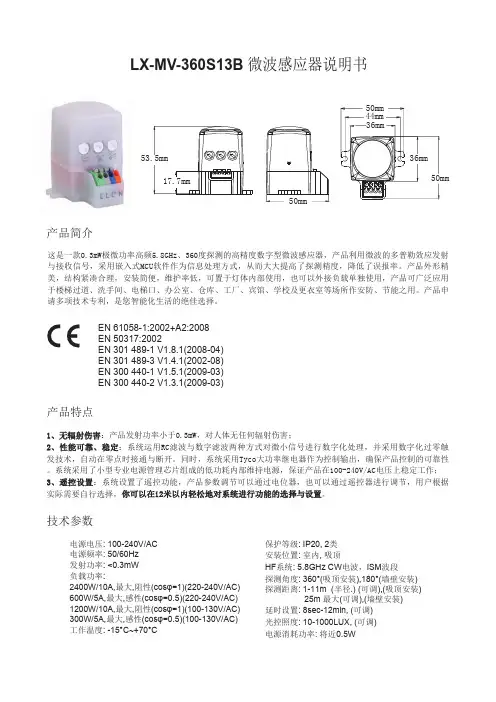

保护等级: IP20, 2类安装位置: 室内, 吸顶HF 系统: 5.8GHz CW 电波，ISM 波段探测角度: 360°(吸顶安装),180°(墙壁安装)探测距离: 1-11m (半径.) (可调),(吸顶安装) 25m 最大(可调),(墙壁安装)延时设置: 8sec-12min, (可调)光控照度: 10-1000LUX, (可调)电源消耗功率: 将近0.5WLX-MV-360S13B 微波感应器说明书电源电压: 100-240V/AC 电源频率: 50/60Hz 发射功率: <0.3mW 负载功率:2400W/10A,最大,阻性(cosφ=1)(220-240V/AC)600W/5A,最大,感性(cosφ=0.5)(220-240V/AC)1200W/10A,最大,阻性(cosφ=1)(100-130V/AC)300W/5A,最大,感性(cosφ=0.5)(100-130V/AC)工作温度: -15°C~+70°C技术参数产品简介产品特点这是一款0.3mW极微功率高频5.8GHz、360度探测的高精度数字型微波感应器，产品利用微波的多普勒效应发射与接收信号，采用嵌入式MCU软件作为信息处理方式，从而大大提高了探测精度，降低了误报率。
产品外形精美，结构紧凑合理，安装简便，维护率低，可置于灯体内部使用，也可以外接负载单独使用，产品可广泛应用于楼梯过道、洗手间、电梯口、办公室、仓库、工厂、宾馆、学校及更衣室等场所作安防、节能之用。
产品申请多项技术专利，是您智能化生活的绝佳选择。
1、无辐射伤害：产品发射功率小于0.3mW，对人体无任何辐射伤害；2、性能可靠、稳定：系统运用RC滤波与数字滤波两种方式对微小信号进行数字化处理，并采用数字化过零触发技术，自动在零点时接通与断开。
同时，系统采用Tyco大功率继电器作为控制输出，确保产品控制的可靠性。
系统采用了小型专业电源管理芯片组成的低功耗内部维持电源，保证产品在100-240V/AC电压上稳定工作；3、遥控设置：系统设置了遥控功能，产品参数调节可以通过电位器，也可以通过遥控器进行调节，用户根据实际需要自行选择，你可以在12米以内轻松地对系统进行功能的选择与设置。

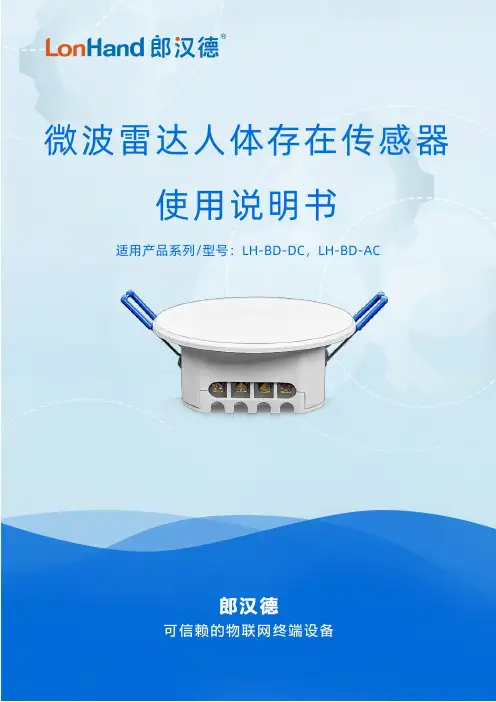

微波雷达人体存在传感器使用说明书适用产品系列/型号：LH-BD-DC，LH-BD-AC历史版本修订日期修订记录版本号修订人2022/07/27说明书发布V1.0李世涛目录1.产品介绍 (4)2.应用场景 (6)3.规格参数 (6)4.产品尺寸 (8)5.传感器遥控设置参数 (8)5.1.遥控器面板说明 (8)5.2.功能键补充说明 (9)5.3.操作事例 (11)6.电气接线与安装说明 (12)6.1.产品接线端子定义 (12)6.2.安装位置说明 (12)6.3.安装流程 (13)7.传感器部分特性说明 (14)8.产品维护保养与注意事项 (17)9.售后服务 (18)9.1.售后服务承诺 (18)9.2.免责声明 (18)9.3.联系方式 (19)用户须知使用前请详细阅读本说明书，并保存以供参考。
请遵守本说明书操作规程及注意事项。
在收到仪器时，请小心打开包装，检视仪器及配件是否因运送而损坏，如有发现损坏，请立即通知生产厂家及经销商，并保留包装物，以便寄回处理。
当仪器发生故障，请勿自行修理，请直接联系生产厂家的维修部门。
1.产品介绍微波雷达人体存在传感器向检测区域发射5.8GHz的FMCW及CW无线电波，并接收区域内的所有运动、微弱运动的目标反射的无线电波，由传感器的微波电路转换为差频电信号，然后根据线性调频连续波目标调制原理，经高性能数字信号识别算法处理，分析区域内是否有微动目标和运动目标。
站着不动、蹲着不动、坐着不动等静止的人体，由于呼吸会引起胸腔及身体其他部位的微弱起伏运动，传感器能以极高灵敏度可靠的检测这类微弱运动，从而感知区域内是否有人或无人存在。
传感器“检测人体存在”的原理步骤如下：(1)检测微动距离变化：连续发射并接收反射电磁波，根据收发电磁波时间差乘以光速，计算出人体目标的微动距离；(2)微动距离规律：根据人体微动距离，计算出人体“时间-微动距离”规律（呼吸活动引起的身体起伏规律）；(3)人员检测：根据“时间-微动距离”规律，分析出有无人体微动或者呼吸存在。
人体红外感应器使用说明书一、产品简介人体红外感应器实现人体红外感应检测以及光照强度测量，由载波通信发送各种配置命令，根据红外感应以及光照强度数据发送开关灯的控制命令，被控灯具可根据需要随意设置，实现在环境光较暗的情况下人来灯亮人走灯灭的功能，智能控制灯具，有效减少能耗。
二、技术参数◆额定电压：220V~◆负载类型：白炽灯、日光灯、LED灯◆功耗：< 0.5W◆感应距离：5m◆感应角度：120°◆光照强度检测范围：0～1000LUX◆接线方式：零火线供电◆通信方式：电力线载波◆工作环境温度：-10～40℃◆工作环境湿度：10～85％RH◆尺寸： R 54.6mm 高37.2mm三、功能介绍1、载波通信功能符合东软载波智能家居通信协议，具有本地通信功能，本设备MCU与载波模块交互如查询应用层地址、网关地址、断开链接和向网关注册等功能；具有异地通信功能，与网关及其他设备交互。
2、照度检测功能实时监测环境光照强度。
3、人体感应功能通过检测人体红外信号感知人体移动。
4、自动开关功能结合照度、人体移动信息由电力线自动发送开关设备的报文，自动控制灯具。
四、操作指南人体红外感应器，作为一个单独的设备，需要与网关和智能手机配合使用。
人体红外感应器和智能网关挂在同一根电力线上，手机和网关之间使用wifi或者3G进行连接。
使用之前需保证人体红外感应器和智能网关都已经可靠上电，智能手机操作系统在安卓4.0或以上，网络正常，接通电源后人体红外感应器载波模块指示灯闪烁，表明上电正常。
具体操作如下所述：1、安装手机软件安装东软载波智能家居控制软件，智能手机必须为安卓4.0或以上操作系统，安装软件可到青岛东软载波科技股份有限公司网站下载（通过手机扫描包装盒上二维码可链接到网站）：2、登陆网关点击进入登陆界面后填写正确的网关和密码，即可登陆。
3、添加人体红外感应器滑动手机屏幕，根据手机提示添加设备到控制列表中，添加过程如图1所示。
雷达感应开关功能应用及使用1.产品概述：1.1雷达感应开关又称微波感应开关，微功耗﹑功能齐全﹑可以带各类灯具。
利用多普勒效应原理，自主研发平面天线发射接收电路，智能检测周围电磁环境，自动调整工作状态。
从而达到智能省电的效果。
产品感应模式：亮灭人来灯亮人走灯灭功率规格：5-35W2.功能及应用：2.1利用多普勒效应原理，自主研发平面天线发射接收电路，智能检测周围电磁环境，自动调整工作状态；2.2工作方式：感应开关接通后，在延时时间段内，如有人体活动，开关将持续接通，直到人离开并顺延时间。
2.3光敏控制（选项）：根据外界的光线强度，来控制开关是否工作，以达到节能效果。
2.4与红外感应比较：雷达开关感应距离更远，角度广，无死区，能穿透玻璃，和薄木板，根据功率不同，可以穿透不同厚度的墙壁，不受环境、温度、灰尘等影响，在37度情况下，感应距离不会缩短。
2.5静止时超低照明功耗，自身功耗：(5-35W) ≤0.2W；2.6移动物体进入时，自动感应满负荷工作；2.7满载工作时间（延时时间）：20秒±5秒，可根据客户要求出厂时调整；2.8感应距离：≥6米；2.9输入电压工作范围为：85V～265V 50/60Hz；2.10启动冲击电流：当输入电压为220VAC时，启动冲击电流小于10A；2.11感应角度：180*360度，前半球；2.12负载类型：白炽灯，节能灯，LED光源等；2.13可调灵敏度，时间和光强度；2.14功率可人性化的选择：5-35W；2.15 L.N输入接线AC85V～265V 50/60Hz 输出端L1.N1接到灯的输入端；3.雷达感应开关的注意事项3.1禁止带电安装操作，严禁负载短路；3.2禁止超荷载功率使用；3.3当墙壁厚度小于10厘米时，该开关有可能会隔墙感应；3.4在感应区域内，不要有影响其探测的障碍物或不停运动的物体；3.5不要以动荡不定的物体作为安装基面编辑本段功能与特点；3.6安装时，雷达感应器小盒的平面应对应移动物体，以保证最大的灵敏度；3.7防止金属物体屏蔽感应面，可穿透玻璃，木板，石膏板等非金属物体；5.雷达感应开关的环境特性温度、湿度：工作温度范围：-40℃~+55℃储存温度范围：-40℃~+80℃工作湿度：<=90%相对湿度（无冷凝）部品最大温升：≤55度，额定负载，不带外壳防尘和防水带塑胶外壳，不防水6.雷达感应开关产品图片7.安装说明凡接触静电敏感器件的人员（生产、装配、测量、调试、保管、发放等），均应注意以下事项：7.1.使用防静电腕带（或肘带、踝带）；2.穿着防静电工作服、鞋、帽；7.2.操作者在操作前,要先用手接触防静电工作台或金属接地线，然后再进行工作；7.3.在静电防护区内，不要做易于产生静电的动作，如擦脚、搓手、穿和脱工作服等。
微波感应开关
微波感应开关经常运用于走廊、楼道、卫生间、仓库等节能自动照明的场所，不知道大家对它了不了解呢。
那么今天小编就来给大家讲讲到底什么是微波感应开关，以及它的功能特点有哪些，都跟着小编的脚步一起来看看吧。
一、什么是微波感应开关
微波感应开关，又称雷达感应开关，是根据多普勒效应为基础，采用最先进的平面天线，可有效抑制高次谐波和其他杂波的干扰﹑灵敏度高﹑可靠性强﹑安全方便﹑智能节能，是楼宇智能化和物业管理现代化的首选产品。
微功耗﹑功能齐全﹑可以带各类灯具。
二、微波感应开关的功能与特点
1．智能感应：当有人进入本产品的探测范围，微波探测器工作点亮灯，当人离开探测范围后，灯自动熄灭。
它可自动识别白天和黑夜。
2．智能延时:开关在检测到人体的每一次活动后会自动顺延一个周期，并以最后一次人体活动的顺延时间为起始点。
3.工作方式：感应开关接通后，在延时时间段内，如有人体活动，开关将持续接通，直到人离开并顺延时间。
4.光敏控制：根据外界的光线强度，来控制开关是否工作，以达到节能效果。
5.与红外产品比较：雷达开关感应距离更远，角度广，无死区，能穿透玻璃，和薄木板，根据功率不同，可以穿透不同厚度的墙壁，不受环境、温度、灰尘等影响，在37度情况下，感应距离不会缩短。
雷达开关是红外开关的理想更新换代产品。
以上就是小编为大家准备的关于什么是微波感应开关以及微波感应开关的功能与特点有哪些，希望大家看了之后能够从中得到一定的帮助啦。
确实很多场所使用微波感应开关会比较合适，能节省不少的电，这也是体现了环保的方针。
微波人体感应智能照明开关产品使用手册型号：DK-001产品参数：工作电压：220V/AC供电频率：50Hz负载功率：500W（最大值）@负载为白炽灯200W（最大值）@负载为荧光灯工作温度：-20℃~ +60℃使用极限温度：-35℃~ +75℃微波频率：ISM 5.8GHz安装高度2m~3.5m建议安装高度：2.5m感应距离：1m~12m可调感应延时：8sec~30min 可调室内安装：吸顶安装感应角度：360°微波输出功率小于10mw 产品尺寸图：产品设置：光感传感器 工作指示灯LN光控设置拨码L1 L2 L3 L4延时设置拨码S5 S6 S7 S8检测等待时间拨码S4 感应距离设置拨码S1 S2 S3拨码开关的使用说明，把开关拨到“ON ”表示“1”，位置在反方向即“OFF ”表示数字“0”，本开关的设置均以数字“0”“1”来表示。
1、光控设置：光控的灵敏度界限从10至2000LUX ，开关的位置和检测范围的对应表格如下：注：光感控制参数说明，当光感设置为≤10LUX 时表示当外界光线强度小于10Lux 时，感应开关才进行人体感应并触发启动灯具工作。
通常≤10LUX 表示为夜间模式，在夜间微波开关才正常启动工作。
当光感设置为2000LUX 时，为白天高照度时微波感应才启动工作的模式。
2、检测距离设置：检测范围是针对固定在离地2.5M 高的感应开关的基础之上，开关的位置和检测范围的对应表格如下：3、检测等待时间设置：检测等待时间就是指当感应开关完成一次检测后，再一次启动功能所需要的时间。
1 0 L1 L2 L3 L4 ILLUMINANCE 0 0 0 0 ≤10LUX1 0 0 0 25LUX0 1 0 0 50LUX 0 0 1 0 150LUX 0 0 0 1 2000LUX 1 0 1 0 1 0 1 0 1 0 1 0 S1 S2 S3 DETECTION RANGE 1 0 0 1m 1 1 0 3m0 0 1 5m1 0 1 8m1 1 1 12m1 0 S4 TIME 1 3.5sec 0 4sec注意事项：1）对感应开关的安装和调试需要专业的电工操作，使用微波感应开关的电器须符合线路安全标准和用电要求，不得带电工作，注意触电！2）本开关不能安装在金属屏蔽物之后，光敏传感器须能够感应到外界光照，不能遮挡。
MD5G10LP低功耗微波感应雷达模块产品说明书V1.1成都阶跃时进科技有限公司发布2020-11-05目录1.产品概述 (2)2.技术参数 (2)3.接口尺寸 (3)3.1接口 (4)3.2尺寸 (4)4.产品使用说明 (5)4.1感应时间和距离调节 (5)4.2感光检测 (5)4.3模块上电时序图 (6)5.注意事项 (6)6.声明 (6)7.版权说明 (7)1. 产品概述MD5G10LP模块是一款采用5.8GHz频率的低功耗微波感应雷达模块，整体功耗60uA左右，感应距离0.5m～8m可调，模块尺寸 20mm*20mm；可以满足电池供电等应用场景的超低功耗需求，同时可以克服传统PIR（热释电红外传感器）受温度等环境因素干扰、灵敏度低、需要开孔等问题，是PIR升级换代的首选。
MD5G10LP模块完整集成了5.8GHz微波电路、中频放大电路以及信号处理器，集成度高且生产一致性好，外围搭配小型化平面微带天线，保证模块性能的同时大大减小了整体尺寸。
该模块可用于检测人体存在或移动目标感应的各种场景，包括智能家居、物联网以及智能照明等领域，特别适用于小夜灯、太阳能路灯及无线摄像头等由电池供电的低功耗场景2. 技术参数1．主要参数表2.1 MD5G10LP模块主要技术参数2．探测范围雷达模块的感应灵敏度可通过调节电阻来配置，其极限感应距离为6~8米，实际感应距离可根据需要适当调节。
以下典型场景的雷达探测范围示意图，如果灵敏度设置的更高，探测范围也会相应变大，图中深色区域为高灵敏度区域，该区域内可完全探测到，浅色区域为低灵敏度探测区域，该区域内可基本探测到物体。
图2.1 MD5G10LP 模块探测范围示意图（纵轴为面向雷达）3. 接口尺寸图3.1 MD5G10LP 模块实物图a)背面b)正面3.1 接口MD5G10LP模块预留5个间距2.54mm的排针接口，共有VCC、GND、OUT、P2和P3五个信号，如需调谐距离和延迟时间等参数，可通过P2，P3的悬空或拉低状态配合模块上特定电阻来选择相应档位或者用模块上预留的外置MCU 来改写内部参数。
微波传感器微波感应开关微波感应灯选择指南产品名称：SS100微波移动传感器产品型号：SS100产品分类：微波模块 -> SS100微波移动传感器上传日期：2008-1-2详细介绍：详细资料下载SS100微波移动传感器 技术参数SS100 (移动微波探测模块)应用多普勒现象感测移动的X-波段微波传感器，广泛应用于防盗,自动感应门,自动感应灯,交通测速,智能化控制,医疗生命探测等领域。
技术参数：发射:1发射频率 : 10.525 GHz2频率设置精度 : 3MHz3输出功率(最小): 13dBm EIRP4工作电压 : 5V±0.25V5工作电流(CW): 60mA max., 37mA typical6谐波发射: ＜-10dBm7脉冲工作模式:8平均电流 (5％DC) : 2mA typ.9脉冲宽度(Min.): 5uSec10负载循环(Min.): 1％接收:1灵敏度(10dB S/N ratio)3Hz至80Hz 带宽: -86dBm3Hz至80Hz带宽杂波 10uV2天线增益: 8dBi3垂直面3dB波束宽度: 36度4水平面 3dB 波束宽度: 72度5重量: 8 克6规格: 37×45×10mm微波传感器应用一、自动门启动 二、车、房入侵报警三、碰撞预告 四、交通、道路监控微波探测传感器简介微波探测传感器应用Doppler Radar原理，发射一个低功率微波并接受物体反射过来的能量。
一旦物体的运动被其探测到。
发射频率就被反射回的微波频率所替代，替代的微波与发射的微波混合在一起，结果一个低频率的电压从传感器输出。
原理图如下：微波探测传感器的特性：１、非接触式。
２、周围环境：不受热、嗓音、湿度、气流、尘埃等影响，适合恶劣环境。
３、抗干扰。
４、安全。
５、宽范围。
探测范围15-20米。
更宽的范围亦可能。
微波运动传感器特性:如下参数是在5VDC， CW 工作状态， 12KΩ负载， +25℃下测定。
