全站仪怎么使用的及其详细的使用说明书全站仪，即全站型电子速测仪（Electronic Total Station）。
是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。
因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。
广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。
全站仪是一种集光、机、电为一体的新型测角仪器，与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘，将人工光学测微读数代之以自动记录和显示读数，使测角操作简单化，且可避免读数误差的产生。
电子经纬仪的自动记录、储存、计算功能，以及数据通讯功能，进一步提高了测量作业的自动化程度。
全站仪与光学经纬仪区别在于度盘读数及显示系统，电子经纬仪的水平度盘和竖直度盘及其读数装置是分别采用两个相同的光栅度盘（或编码盘）和读数传感器进行角度测量的。
根据测角精度可分为0。
5″，1″，2″，3″，5″，10″等几个等级，全站仪采用了光电扫描测角系统，其类型主要有：编码盘测角系统、光栅盘测角系统及动态（光栅盘）测角系统等三种全站仪具有角度测量、距离(斜距、平距、高差)测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。
内置专用软件后，功能还可进一步拓展。
全站仪的基本操作与使用方法：1）水平角测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。
（2）设置A方向的水平度盘读数为0°00′00〃。
（3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。
2）距离测量（1）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。
（2）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。
实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。
全站仪的使用和操作实验原理1. 引言全站仪是一种高精度的测量仪器，广泛应用于建筑、土木工程和测绘行业。
本文将介绍全站仪的基本使用方法和操作实验原理，以帮助读者更好地了解和掌握全站仪。
2. 基本使用方法全站仪的基本使用方法包括设置、测量和数据处理三个步骤。
2.1 设置在使用全站仪之前，首先需要进行设置。
设置时，需要根据实际情况确定坐标系和参考点的位置。
坐标系一般采用水平坐标系，参考点的位置可以选取已知点或者标志物。
设置完成后，需要进行初始定位，即测量全站仪位置和仪器朝向。
2.2 测量测量时，需要将全站仪对准目标点，并观测目标点的水平角、垂直角和斜距等数据。
观测完成后，可以移动全站仪到下一个目标点进行观测，直至完成全部测量。
2.3 数据处理数据处理是使用全站仪的重要环节。
通过将观测数据进行处理，可以得到测量点的坐标和高程等信息。
常用的数据处理方法有坐标平差和高程差分等。
在数据处理过程中，需要注意数据的质量控制，确保测量结果的准确性和可靠性。
3. 操作实验原理全站仪的操作实验原理主要涉及光学测量和电子测量两个方面。
3.1 光学测量光学测量是全站仪的核心原理之一。
全站仪通过发射和接收光束来测量目标点的角度和距离。
在测量过程中，全站仪会发射一束红色或红外线激光，照射到目标点上，并通过接收器接收反射回来的光信号。
通过测量光线的角度和时间来计算出目标点的水平角、垂直角和斜距等数据。
3.2 电子测量电子测量是全站仪操作实验中的另一个重要原理。
全站仪内部有高精度的角度传感器和距离传感器，可以通过电子信号来测量目标点的角度和距离。
角度传感器通过测量光电二极管的电压信号来计算角度值，距离传感器通过测量接收器接收到的光电信号的强度来计算距离值。
电子测量相比光学测量更加稳定和精确，适用于长距离和复杂环境的测量。
4. 结论全站仪是一种利用光学和电子原理进行测量的高精度仪器，具有广泛的应用领域。
通过掌握全站仪的基本使用方法和操作实验原理，可以更加准确和高效地进行测量工作。
全站仪测绘详细步骤
全站仪是一种高精度、高效率的测量仪器，广泛应用于建筑、工程、地质等领域。
以下是全站仪测绘的详细步骤：
1. 设置测量基站：在需要进行测量的区域内，选择适合作为参考基准的位置，设置全站仪。
在设置过程中，需保证全站仪视线畅通，且能够使用三脚架固定。
2. 标定仪器：在进行全站仪测绘前，需要进行标定仪器。
具体步骤为：水平化仪器、校正垂直角、调节目镜、设置气泡中心、定位北、记录仪器参数等。
3. 确定测量点：在测区范围内确定需要测量的点位，并在全站仪上记录每个点的坐标位置和编号。
4. 测量点位：根据标定后的仪器参数和已确定的测量点位，全站仪可以自动测量并记录各点的坐标位置，可在全站仪或电脑上直接进行查看。
5. 处理数据：测量结束后，需要将记录下来的数据进行处理，移除多余的测量点，然后导出需要使用的数据，如CAD图纸等。
总的来说，全站仪测绘比传统测绘方式更快、更准确，但需要注意仪器精度和操作规范。
熟练掌握测量仪器的标定和实际使用方法，能够更好地完成测量工作。
全站仪使用操作说明全站仪是一种测量仪器，广泛应用于建筑、工程、测绘等领域。
它可以实现高精度的距离测量、角度测量以及测量数据的存储和处理。
本文将详细介绍全站仪的使用操作步骤。
一、开机与初始化1.将全站仪放置在平稳的地面上，并连接传输线缆和电源线。
2.按下电源开关，等待全站仪启动。
启动完成后，全站仪会自动进行校准和初始化，此过程需要等待一段时间。
根据具体型号的要求，通过操作面板上的相应按键完成初始化设置。
二、水平中心快速收敛1.在完成初始化后，全站仪会自动进入水平中心快速收敛模式。
此时，需要将全站仪定位到待测点上，并保持水平状态。
在操作面板上选择“水平中心快速收敛”选项，开始进行校准。
2.全站仪会发出激光束，通过观察仪器显示屏上的提示，将目标对准至激光束上。
根据仪器提示进行进一步操作，等待校准完成。
三、测量模式设置1.在校准完成后，可以通过操作面板上的菜单进行测量模式的设置。
常见的测量模式包括：角度测量、距离测量、坐标测量等。
2.根据实际需要选择相应的测量模式，在菜单中进行设置并确认。
四、角度测量1.进入角度测量模式后，全站仪会发出测向目标的激光束。
将目标对准激光束上，并观察显示屏上的读数。
如果有需要，可以通过操纵控制面板上的触摸屏或按键进行校准和调整。
2.在测量完一个目标后，可以通过操作面板上的菜单选择测量下一个目标或者退出角度测量模式。
五、距离测量1.进入距离测量模式后，全站仪会发出激光束测量目标点的距离。
将目标对准激光束上，并观察显示屏上的读数。
需要注意的是，高度差对距离测量有一定影响，如果需要更精确的测量结果，可以通过仪器的高度差补偿功能进行调整。
2.在测量完一个目标后，可以通过操作面板上的菜单选择测量下一个目标或者退出距离测量模式。
六、坐标测量与存储1.进入坐标测量模式后，全站仪会通过角度和距离测量目标点的坐标。
根据仪器的操作提示进行操作，将目标对准激光束上，并观察显示屏上的读数。
2.在测量完一个目标点后，可以通过操作面板上的菜单选择测量下一个目标点或者退出坐标测量模式。

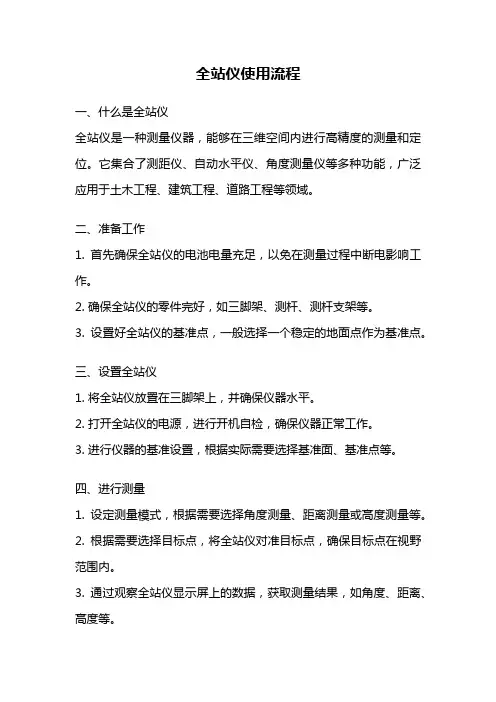

全站仪使用流程一、什么是全站仪全站仪是一种测量仪器，能够在三维空间内进行高精度的测量和定位。
它集合了测距仪、自动水平仪、角度测量仪等多种功能，广泛应用于土木工程、建筑工程、道路工程等领域。
二、准备工作1. 首先确保全站仪的电池电量充足，以免在测量过程中断电影响工作。
2. 确保全站仪的零件完好，如三脚架、测杆、测杆支架等。
3. 设置好全站仪的基准点，一般选择一个稳定的地面点作为基准点。
三、设置全站仪1. 将全站仪放置在三脚架上，并确保仪器水平。
2. 打开全站仪的电源，进行开机自检，确保仪器正常工作。
3. 进行仪器的基准设置，根据实际需要选择基准面、基准点等。
四、进行测量1. 设定测量模式，根据需要选择角度测量、距离测量或高度测量等。
2. 根据需要选择目标点，将全站仪对准目标点，确保目标点在视野范围内。
3. 通过观察全站仪显示屏上的数据，获取测量结果，如角度、距离、高度等。
4. 如需测量多个点，移动全站仪到下一个目标点，并重复上述步骤。
五、数据处理和分析1. 将测量数据导入计算机或专业测绘软件中进行处理和分析。
2. 根据测量数据进行坐标计算、偏差分析等，得出准确的测量结果。
3. 可根据需要生成测量报告或绘制测量图纸，方便后续的工程设计或施工。
六、注意事项1. 在使用全站仪时，应注意安全，避免在高风险区域操作。
2. 在测量过程中，应保持仪器的稳定性，避免外力干扰造成测量误差。
3. 定期对全站仪进行校准和维护，保证仪器的精度和稳定性。
4. 在测量环境复杂或天气恶劣时，应采取相应的措施确保测量的准确性。
七、总结全站仪作为一种高精度的测量仪器，在土木工程、建筑工程等领域具有重要的应用价值。
准备工作、仪器设置、测量操作、数据处理等环节都需要严格按照流程进行，以保证测量结果的准确性和可靠性。
在使用过程中，需要注意安全和仪器的维护，以提高工作效率和测量质量。
测绘仪器的使用与操作技巧引言：测绘仪器是现代测绘工程中不可或缺的重要工具。
在土地规划、建筑设计、道路建设等领域，测绘仪器的准确性和操作技巧的熟练程度对测绘结果和工程质量起着至关重要的作用。
本文将介绍一些常见的测绘仪器的使用方法与操作技巧，以帮助读者更好地掌握和应用这些工具。
一、全站仪的操作技巧全站仪是测量角度、方位和距离的多功能测绘仪器。
操作全站仪前，首先要检查设备是否处于稳定的工作状态，包括电量充足、各个部件连接良好等。
在进行测量前，要进行准确的基准测量，确定参考点。
在操作时，保持仪器水平，避免产生误差。
在测量结束后，及时导出数据并保存，以备后续分析和处理。
二、GPS定位系统的使用方法GPS定位系统是一种利用卫星信号进行定位和导航的现代测绘仪器。
在使用GPS定位系统前，要确保仪器的天线可以看到足够数量的卫星。
在定位时，要等待足够长的时间以确保稳定的信号接收。
同时，要保持天线与地面的良好接触，避免因信号干扰而导致误差。
在选择定位模式时，要根据实际需求选择最合适的模式，并及时记录定位数据，以备后续分析和处理。
三、激光测距仪的技巧与注意事项激光测距仪是一种用于测量距离的便携式测绘仪器。
在使用激光测距仪时，要注意避开有反光镜、玻璃、水面等表面，以免产生误差。
同时，要确保目标与测量仪器之间没有障碍物，以保证测量的准确性。
在测量时，要固定测距仪的位置，避免手抖或移动导致误差。
另外，在测量目标较远时，可以使用三角架等支撑物提高稳定性。
四、无人机测绘系统的操作方法无人机测绘系统是近年来发展迅速的测绘技术。
在操作无人机测绘系统前，要先进行设备检查和预飞准备工作。
在飞行过程中，要根据地形和测绘任务选择合适的飞行模式和轨迹。
同时，要确保无人机与地面站之间的通信良好，避免数据传输中断。
在航拍结束后，要对照片进行标记和分类，以便后续数据处理和分析。
五、总结与展望随着科技的不断发展，测绘仪器的种类和功能越来越多样化。
对于测绘从业人员来说，不断学习和掌握新的测绘仪器的使用方法和操作技巧至关重要。
使用全站仪进行测绘的步骤和注意事项全站仪是测绘工程中常用的高精度测量设备，可以在不同环境和地形条件下进行测绘工作。
本文将介绍全站仪的使用步骤和一些注意事项。
一、全站仪的使用步骤1. 设定仪器基准在使用全站仪之前，首先要根据实际需求选择合适的基准设置。
一般情况下，可以选择平面坐标系或大地坐标系作为基准。
设定基准可以提高后续测量的准确度和一致性。
2. 确定控制点在进行测绘工作之前，需要确定一些已知坐标的控制点作为参考点。
这些控制点可以通过GPS测量或其他精确测量手段确定。
在测绘过程中，全站仪会利用这些控制点来进行校正和补偿，提高测量结果的精度。
3. 搭设测站测站的搭设要考虑视线的通畅和稳定性。
通常情况下，可以选择开阔的地段或者使用三脚架等固定设备来确保测站的稳定性。
在搭设测站时，还需要注意消除振动和防止干扰，以提高测量的准确性。
4. 进行观测在全站仪观测时，需要按照仪器的操作指南进行调整和操作。
首先，需要进行目标板的对准，使其与设定的控制点对齐。
然后，通过观测仪器上的显示屏或通过联机计算机进行数据记录和处理，获取所需测量结果。
5. 数据处理与分析在观测完毕后，需要对收集到的数据进行处理与分析。
这包括数据校正、数据拟合和误差分析等步骤。
通过有效的数据处理和分析，可以提高测量结果的精度和可靠性，以满足测绘工程的需求。
6. 绘制测绘图测绘完成后，可以利用测量数据生成测绘图。
绘图时需要按照测绘标准和规范进行，确保绘制的图纸准确无误。
同时，还需要注意图纸规模、符号标注和文字描述等细节，使测绘图具备良好的可读性和可理解性。
二、全站仪使用的注意事项1. 环境条件在使用全站仪进行测绘时，需要注意环境条件对测量结果的影响。
例如，气温、湿度、大气压力等环境因素都会对测量结果产生一定的影响。
在可能受到环境干扰的情况下，可以选择在合适的时间和天气条件下进行测量，或者采取相应的校正措施。
2. 仪器校准为了保证测量结果的准确性和一致性，需要定期对全站仪进行校准。
全站仪的操作和使用方法
1. 设置全站仪。
在使用全站仪之前，首先需要进行设置。
打开全站仪，确保其处于水平状态。
然后使用调节螺丝将全站仪调整至水平状态，通常全站仪上会有气泡仪来帮助调整水平。
接下来，根据需要设置全站仪的工作模式和参数，如测量单位、测量精度等。
2. 定位和瞄准。
将全站仪放置在需要测量的位置，确保其稳固并且不会受到外部干扰。
然后使用全站仪的望远镜瞄准目标物体，确保目标物体位于准星线上。
在瞄准时，可以通过调整全站仪的水平和垂直角度来确保准星线与目标物体对齐。
3. 进行测量。
当全站仪准备就绪并且目标物体已经瞄准好后，就可以进行测量了。
按下测量按钮，全站仪会自动进行测量，并将测量结果显示在其屏幕上。
根据需要，可以进行单次或连续测量，并且可以保存
测量结果以备后续分析和处理。
4. 数据处理。
测量完成后，可以将测量结果导出到计算机或其他设备进行数据处理和分析。
全站仪通常可以通过USB或蓝牙等方式与外部设备进行连接，方便数据传输和处理。
5. 维护和保养。
在使用全站仪之后，需要对其进行适当的维护和保养，以确保其性能和精度。
定期清洁全站仪的镜头和传感器，并定期校准和调整全站仪的参数，以确保其测量精度和稳定性。
总之，全站仪是一种非常重要的工程测量仪器，正确的操作和使用方法能够确保其测量结果的准确性和可靠性。
希望以上介绍能够帮助您更好地了解全站仪的操作和使用方法。
使用全站仪进行测量的步骤和注意事项全站仪是一种用来进行测量和测绘工作的高精度仪器。
在土木工程、建筑工程、矿业勘探等领域，全站仪被广泛应用于测量地形、建筑物、道路等工程项目的位置、高度和角度等参数。
本文将介绍使用全站仪进行测量的步骤和注意事项。
1. 准备工作在开始测量之前，首先要对全站仪进行校准。
校准全站仪包括水平和垂直校准。
水平校准是调整全站仪的水平，使其准确地水平，而垂直校准是调整全站仪的垂直轴，使其垂直度达到最佳状态。
2. 设置工作站在开始测量之前，需要选择合适的工作站点。
工作站点应尽可能稳定、平整，并远离可能引起干扰的设备，例如高压电线、电磁设备等。
此外，要确保工作站点的视线通畅，以便于进行测量。
3. 建立基准点在进行测量之前，需要建立起一个基准点。
基准点应该是稳固的，例如建筑物的墙角或地面上的标志物。
基准点的位置应能够与所选测量目标建立可见线，以便后续的定位测量。
4. 定位测量开始测量之前，首先需要在全站仪上选择正确的模式和测量参数。
根据所需的测量任务选择合适的测量模式，例如定位、测角、测距等。
根据所选的测量模式，设置合适的测量参数，例如测量精度、测量单位等。
5. 视线准星在进行测量时，需要将全站仪对准目标物体，并确保准星与目标物体对应的位置重合。
通过调整全站仪的水平和垂直轴，使准星与目标物体对齐。
6. 数据记录使用全站仪进行测量时，需要记录测量数据。
可以选择将数据存储在仪器内部的存储器中或通过连接计算机进行实时记录。
测量数据包括测量点的坐标、高程、角度等信息。
7. 注意事项在使用全站仪进行测量时，需要注意以下事项：- 在测量过程中，要确保全站仪的水平度和垂直度始终保持在最佳状态，以确保测量结果的准确性。
- 测量时要小心操作，避免碰撞或摔落全站仪，以免损坏仪器。
- 在使用全站仪进行测量时，应避免强烈的日光直射，因为日光会对全站仪的测量结果产生影响。
- 使用全站仪时，应始终保持良好的仪器保养，定期进行校准和维护，以确保其一直处于最佳工作状态。
全站仪的使用说明全站仪是一种用于土木工程、测绘和建筑工程的测量仪器。
它的主要功能是测量地面上点的水平和垂直角度，以及距离。
全站仪由以下组件组成：望远镜、自动跟踪系统、测量棚、电子测角仪、电子读数显示器和电子读数保存器等。
使用全站仪进行测量之前，需要进行一些基本的准备工作，包括仪器校准、基准标记等。
1.仪器校准：首先，需要将全站仪安装在三脚架上。
然后，使用水平仪将全站仪调平。
调整水平仪的水平气泡，使其位于中央刻度线之间。
接下来，使用调焦器将望远镜调焦，使目标物清晰可见。
2.建立基准：在测量之前，需要在测量区域建立基准。
可以使用钉子或其他可固定的物体，将其固定在地面上，作为参考点。
3.设置目标点：使用偏离点功能，设置需要测量的目标点。
通过输入点的坐标或在现场测量来确定目标点的位置。
4.进行测量：将全站仪对准目标点，并使用自动跟踪系统使望远镜对准目标。
然后，可以使用测量棚进行测角和测距。
在测角时，望远镜会自动测量垂直和水平方向的角度，并将结果显示在电子读数显示器上。
在测距时，将测距棚对准目标点，并使用测距仪测量距离。
5.数据记录和保存：全站仪通常配备了电子读数保存器，可以将测量数据保存在其中。
在测量完成后，可以将保存器连接到计算机上，将数据导入到计算机中进行进一步的处理和分析。
6.结束测量：在测量完成后，需要将全站仪关机，并将其从三脚架上拆卸下来。
在拆卸前，可以使用检测仪器水平度的功能，检查全站仪是否处于水平状态。
测绘仪器全站仪的使用内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。
重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。
难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。
教学方法：采取演示法教学。
讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。
§7.1 全站仪（total station）的功能介绍随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。
这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。
全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。
全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。
与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。
全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的TC 系列全站仪；日本TOPCN （拓普康）公司生产的GTS 系列；索佳公司生产的SET 系列；宾得公司生产的PCS 系列；尼康公司生产的DMT 系列及瑞典捷创力公司生产的GDM 系列全站仪。
我国南方测绘仪器公司90 年代生产的NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。
全站仪的工作特点：1、能同时测角、测距并自动记录测量数据；2、设有各种野外应用程序，能在测量现场得到归算结果；3、能实现数据流；一、TOPCON 全站仪构造简介图1为宾得全站仪PTS-V2 ，图2为尼康C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。
二、全站仪的功能介绍1、角度测量（angle observation）（1）功能：可进行水平角、竖直角的测量。
（2）方法：与经纬仪相同，若要测出水平角∠AOB ，则：1）当精度要求不高时：瞄准A 点——置零（0 SET ）——瞄准B 点，记下水平度盘HR 的大小。
2）当精度要求高时：——可用测回法（method of observation set ）。
操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（H SET ）。
2、距离测量（distance measurement ）PSM 、PPM 的设置——测距、测坐标、放样前。
1）棱镜常数（PSM ）的设置。
一般：PRISM=0 （原配棱镜），-30mm （国产棱镜）2）大气改正数（PPM ）（乘常数）的设置。
输入测量时的气温（TEMP ）、气压（PRESS ），或经计算后，输入PPM 的值。
（1）功能：可测量平距HD 、高差VD 和斜距SD （全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（MEAS ）。
3、坐标测量（coordinate measurement ）（1）功能：可测量目标点的三维坐标（X ，Y ，H ）。
（2）测量原理若输入：方位角，测站坐标（，）；测得：水平角和平距。
则有：方位角：坐标：若输入：测站S 高程，测得：仪器高i ，棱镜高v ，平距，竖直角，则有：高程：（3）方法：输入测站S （X ，Y ，H ），仪器高i ，棱镜高v ——瞄准后视点 B ，将水平度盘读数设置为——瞄准目标棱镜点T ，按“测量”，即可显示点T 的三维坐标。
4、点位放样(Layout)（1）功能：根据设计的待放样点P 的坐标，在实地标出P 点的平面位置及填挖高度。
（2）放样原理1）在大致位置立棱镜，测出当前位置的坐标。
2）将当前坐标与待放样点的坐标相比较，得距离差值dD 和角度差dHR 或纵向差值ΔX 和横向差值ΔY 。
3）根据显示的dD 、dHR 或ΔX 、ΔY ，逐渐找到放样点的位置。
5、程序测量（programs ）（1）数据采集(data collecting)（2）坐标放样(layout)（3）对边测量(MLM)、悬高测量(REM)、面积测量(AREA)、后方交会(RESECTION) 等。
（4）数据存储管理。
包括数据的传输、数据文件的操作（改名、删除、查阅）。
§7.2 TOPCON GTS-312 全站仪使用简介一、仪器面板外观和功能说明面板上按键功能如下：——进入坐标测量模式键。
◢——进入距离测量模式键。
ANG ——进入角度测量模式键。
MENU ——进入主菜单测量模式键。
ESC ——用于中断正在进行的操作，退回到上一级菜单。
POWER ——电源开关键◢◣——光标左右移动键▲▼——光标上下移动、翻屏键F1 、F2 、F3 、F4 ——软功能键，其功能分别对应显示屏上相应位置显示的命令。
显示屏上显示符号的含义：V ——竖盘读数；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）；HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；* ——正在测距；N ——北坐标，x ；E ——东坐标，y ；Z ——天顶方向坐标，高程H 。
二、全站仪几种测量模式介绍1、角度测量模式功能：按ANG 进入，可进行水平角、竖直角测量，倾斜改正开关设置。
第1 页F1OSET ：设置水平读数为：0°00ˊ00"。
F2HOLD ：锁定水平读数。
F3HSET ：设置任意大小的水平读数。
F4P1↓：进入第2 页。
第2 页F1TILT ：设置倾斜改正开关。
F2 REP ：复测法。
F3V% ：竖直角用百分数显示。
F4 P2↓：进入第3 页。
第3 页F1H-BZ ：仪器每转动水平角90°时，是否要蜂鸣声。
F2R/L ：右向水平读数HR/ 左向水平读数HL 切换，一般用HR 。
F3CMPS ：天顶距V/ 竖直角CMPS 的切换，一般取V 。
F4P3↓：进入第 1 页。
2、距离测量模式功能：按◢进入，可进行水平角、竖直角、斜距、平距、高差测量及PSM 、PPM 、距离单位等设置。
第1 页F1 MEAS ：进行测量。
F2 MODE ：设置测量模式，Fine/coarse/tragcking（精测/粗测/跟踪）。
F3S/A ：设置棱镜常数改正值（PSM ）、大气改正值（PPM ）。
F4P1 ↓：进入第2 页。
第2 页F1OFSET ：偏心测量方式。
F2 SO ：距离放样测量方式。
F3m/f/i ：距离单位米/ 英尺/ 英寸的切换。
F4 P2↓：进入第1 页。
3、坐标测量模式功能：按进入，可进行坐标（N ，E ，H ）、水平角、竖直角、斜距测量及PSM 、PPM 、距离单位等设置。
第1 页F1 MEAS ：进行测量。
F2 MODE ：设置测量模式，Fine/Coarse/Tracking 。
F3S/A ：设置棱镜改正值（PSM ），大气改正值（PPM ）常数。
F4P1↓：进入第 2 页。
第2 页F1R.HT ：输入棱镜高。
F2INS.HT ：输入仪器高。
F3OCC ：输入测站坐标。
F4 P2↓：进入第 3 页。
第3 页F1OFSET ：偏心测量方式。
F2———F3m/f/i: 距离单位米/ 英尺/ 英寸切换。
F4P3↓：进入第 1 页。
4、主菜单模式功能：按MENU 进入，可进行数据采集、坐标放样、程序执行、内存管理（数据文件编辑、传输及查询）、参数设置等。
三、全站仪功能简介测量前，要进行如下设置——按◢或，进入距离测量或坐标测量模式，再按第1 页的S/A （F3 ）。
1、棱镜常数PRISM 的设置——进口棱镜多为0 ，国产棱镜多为-30mm。
（具体见说明书）2、大气改正值PPM 的设置——按“T-P ”，分别在“TEMP. ”和“PRES. ”栏，输入测量时的气温、气压。
（或者按照说明书中的公式计算出PPM 值后，按“PPM ”直接输入）。
说明：PRISM 、PPM 设置后，在没有新设置前，仪器将保存现有设置。
（一）角度测量按ANG 键，进入测角模式（开机后默认的模式），其水平角、竖直角的测量方法与经纬仪操作方法基本相同。
照准目标后，记录下仪器显示的水平度盘读数HR 和竖直度盘读数V 。
（二）距离测量先按◢键，进入测距模式，瞄准棱镜后，按F1 （MEAS ），记录下仪器测站点至棱镜点间的平距HD 、镜头与镜头间的斜距SD 和镜头与镜头间的高差VD 。
（三）坐标测量1、按ANG 键，进入测角模式，瞄准后视点A 。
2、按HSET ，输入测站O 至后视点A 的坐标方位角。
如：输入65.4839 ，即输入了。
3、按键，进入坐标测量模式。
按P↓，进入第 2 页。
4、按OCC ，分别在N 、E 、Z 输入测站坐标（X0 ,Y0 ,H0 ）。
5、按P↓，进入第2 页，在INS.HT 栏，输入仪器高。
6、按P↓，进入第2 页，在R.HT 栏，输入B 点处的棱镜高。
7、瞄准待测量点B ，按MEAS ，得B 点的（XB ,YB ,HB ）。
（四）零星点的坐标放样（不使用文件）1、按MENU ，进入主菜单测量模式。
2、按LAYOUT ，进入放样程序，再按SKP ，略过使用文件。
3、按OOC.PT （F1 ），再按NEZ ，输入测站O 点的坐标（X0 ,Y0 ,H0 ）；并在INS.HT 一栏，输入仪器高。
4、按BACKSIGHT （F2 ），再按NE/AZ ，输入后视点A 的坐标（xA , yA ）；若不知 A 点坐标而已知坐标方位角，则可再按AZ ，在HR 项输入的值。
瞄准 A 点，按YES 。
5、按LAYOUT （F3 ），再按NEZ ，输入待放样点B 的坐标（xB , yB,HB ）及测杆单棱镜的镜高后，按ANGLE（F1 ）。
使用水平制动和水平微动螺旋，使显示的dHR=0°00ˊ00"，即找到了OB 方向，指挥持测杆单棱镜者移动位置，使棱镜位于OB 方向上。
6、按DIST ，进行测量，根据显示的dHD 来指挥持棱镜者沿OB 方向移动，若dHD 为正，则向O 点方向移动；反之若dHD 为负，则向远处移动，直至dHD=0 时，立棱镜点即为B 点的平面位置。
7、其所显示的dZ 值即为立棱镜点处的填挖高度，正为挖，负为填。
8、按NEXT ——反复 5 、6 两步，放样下一个点C 。
§7.3 全站仪使用的注意事项与维护一、全站仪保管的注意事项1、仪器的保管由专人负责，每天现场使用完毕带回办公室；不得放在现场工具箱内。
