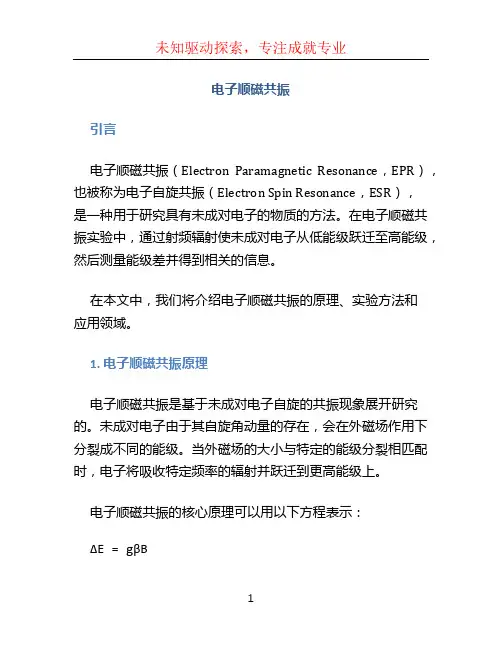

电子顺磁共振引言电子顺磁共振(Electron Paramagnetic Resonance,EPR),也被称为电子自旋共振(Electron Spin Resonance,ESR),是一种用于研究具有未成对电子的物质的方法。
在电子顺磁共振实验中,通过射频辐射使未成对电子从低能级跃迁至高能级,然后测量能级差并得到相关的信息。
在本文中,我们将介绍电子顺磁共振的原理、实验方法和应用领域。
1. 电子顺磁共振原理电子顺磁共振是基于未成对电子自旋的共振现象展开研究的。
未成对电子由于其自旋角动量的存在,会在外磁场作用下分裂成不同的能级。
当外磁场的大小与特定的能级分裂相匹配时,电子将吸收特定频率的辐射并跃迁到更高能级上。
电子顺磁共振的核心原理可以用以下方程表示:ΔE = gβB其中,ΔE代表能级差,g为电子的旋磁比,β为普朗克常量,B为外磁场的大小。
2. 电子顺磁共振实验2.1 仪器设备进行电子顺磁共振实验通常需要以下仪器设备:•电子顺磁共振仪:用于产生恒定的外磁场,并进行射频辐射的发射和接收。
•射频源:用于产生射频辐射。
•微波源:用于产生微波辐射。
•探头:用于与样品接触,将样品放入恒定外磁场中。
2.2 实验步骤电子顺磁共振实验的基本步骤如下:1.准备样品:选择合适的样品进行实验,并将样品放入探头中。
2.确定外磁场:通过调节电子顺磁共振仪中的磁场强度,使其满足能级分裂的共振条件。
3.辐射射频和微波:在满足共振条件的磁场下,分别辐射射频和微波进行激发。
4.记录数据:测量射频和微波辐射的频率以及相应的共振信号强度,记录实验数据。
5.数据处理:对实验数据进行处理和分析,提取出所需的信息和参数。
3. 电子顺磁共振的应用电子顺磁共振广泛应用于物理学、化学和生物学等领域,主要用于以下方面:3.1 材料科学电子顺磁共振可以通过研究材料中的未成对电子状态及其相互作用来了解材料的结构和性质。
它被广泛应用于材料科学中的磁性材料、光纤材料等的研究中,为材料的开发提供了重要的参考。
电子顺磁共振谱仪的使用方法电子顺磁共振谱仪(electron paramagnetic resonance spectroscopy,EPR)是一种用于研究自由基和顺磁性样品的仪器。
它通过观察顺磁样品与外加磁场间的相互作用,获得关于自由基化学和物理性质的重要信息。
本文将详细介绍电子顺磁共振谱仪的使用方法。
一、仪器准备在开始使用电子顺磁共振谱仪之前,需要进行一系列仪器准备工作。
首先,检查谱仪是否处于正常工作状态,并接通电源。
然后,检查气氛是否干燥,确保谱仪的环境符合要求。
接下来,校准谱仪的电子学参数,包括频率校准、幅度校准、相位校准等。
最后,进行背景扫描,以获得谱仪的背景信号,并进行相位校正。
二、样品制备在进行电子顺磁共振谱实验之前,要准备合适的样品。
样品通常是固态或液态的顺磁材料,如金属离子或有机自由基。
对于固态样品,可以制备成粉末或块状;对于液态样品,需要将其溶解在适当的溶剂中。
样品制备要注意样品的纯度和浓度,以确保获得准确的谱图信号。
三、参数设置在进行电子顺磁共振谱实验之前,需要进行参数设置。
首先,选择适当的频率范围和扫描速度,根据样品的性质和预期的信号强度进行选择。
然后,设置合适的工作温度,保持样品在合适的温度范围内。
接下来,根据样品类型和实验目的,选择合适的微波功率和增益,以获得良好的信噪比和分辨率。
四、实验操作开始实验之前,需要将样品放入合适的样品盒或管中,并将其安装在谱仪中。
然后,调整谱仪的扫描参数,包括步进角度、微波功率等。
确定好实验参数后,开始进行扫描,观察信号强度和形状的变化。
根据需要,可以进行多次扫描和平均处理,以提高信号的质量和稳定性。
通过调整实验参数,可以得到不同范围和分辨率的谱图。
五、数据处理获得谱图后,需要进行数据处理和分析,以提取样品的有关信息。
首先,可以通过谱图的峰位和线宽,确定样品的g值和超精细耦合常数,从而推测自由基的电子结构和电子环境。
然后,可以进行信号积分,计算自由基的浓度和相关参数。
E-500电子顺磁共振(EPR)波谱仪------时间分辨(TR)操作手册------中国科学院化学研究所顺磁实验室2004一.开机前准备1. 先更换合适的谐振腔;2.检查所有的连接线;3.将样品(管)放置在谐振腔的中心位置上。
4.连接激光系统:预热、选择波长。
二. 开机1.开启稳压电源(380V, 220V);2.开冷却水阀门(水压高于0.2MPa)和热交换器电源;3.开计算机(1) 自检后输入:Login: xuserPassword: user@xeprGo ↙(2) 单击Xepr图标,进入Linux窗口4.开主机电源5.开磁铁电源,注意:Ext,Temp, RS, Req四个指示灯先亮后灭6.计算机与主机相连Acquisition / Connect To SpectrometerServer Name E500OK ↙Acquisition /Spectrometer Confiquration 腔校准(换腔时必须做)Signal Channel/Calibration Data Set: 所选择腔的代号** DR Double Resonance Cavity: dm203** DM Double Mode Cavity: dr/apply /close二.测瞬态波谱1.在CW下调微波桥(左下图标3, ), Microwave Bridge Tuning 请见-连续波操作-2.构建实验(左下图标1, )3.选择瞬态测量1)瞬态桥(左下图标8,)FT Bridge(1)Bridge configuration (切换到瞬态模式)C.W. mode: Transient mode(2)Receiver UnitVideo Gain [dB]: 60 - 50Video Bandwidth [MHz]: 200 - 20(3)AFC ControlAFC mode: # AC DCPhase Autotune: Off # OnAFC Gain: ___8_____ (MS5:10)AFC Time constant: LowPhase Tuning: Off# OnPhase Tuning [%]: 100 (MS5:500)2)参数Acquisition Parameters (左下图标5,)(1)选择瞬态参数Absc.1: TransientAcquisition Mode: Start Single TraceTrigger Time Out [s]: 10Close ↙结束选择(可以在设所有参数后才结束)(2)选择微波功率Microwave1) Attenuation [dB]: > 102) Power [mW]: (可自动生成)3) Acq Fine Tuning: Never4) Close ↙(可最后结束)(3)SCANNumber of Scans: 1Auto Scaling: # On # Off Composite Scans Done: __0____ Replace Mode: # On # Off Transients Per Scan: ___0____ Transients Accumlated: __0____ Close ↙(最终结束)(4)选择磁场参数Absc.2: Field1)2)Center Field ) Center: # 点亮3)Sweep Width [G]: 200-100g=2.0000(初设置)4) Number of Points: 1024 (分辨率)Field Setting: Wait LED off Setting Delay [S]: __0______ Sweep Direction: Up Field Flyback: On5) Close ↙选择结束(可最后结束)4 选择SpecJet display5.加激光:功率5mJ-10mJ6.采集图谱(按左下最底部图标, ),同时打开监测。
