一个定压功放的拆解与测试

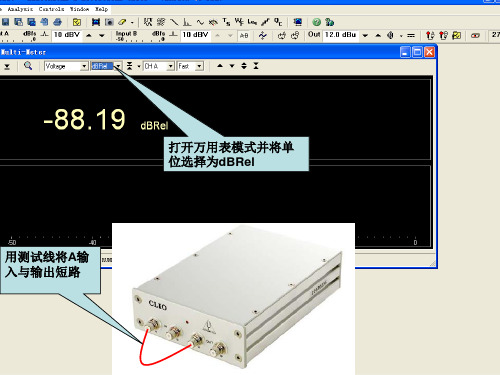

打开万用表模式并将单
位选择为dBRel
用测试线将A输
入与输出短路
2
点击计算参考电平键3点击YES 确认
1点击输出测量信号
仪器的电平已经定
为0dB
将输出关闭,如下图将被测功放的输入与CLIO的
输出连接;输出并联一个负载电阻与CLIO的输入
连接.(下图的QCBOX为被测功放
此为测量出来的功放增益值此为测量出的功
放失真值
打开输出信号.
点击选择正弦扫
描模式
点击请选择正弦扫
描模式
单位同样选择
dBRel
点击开始测试即为测量出来的功放频
响曲线与增益值(dB).。

定压功率放大器工作原理
定压功率放大器是一种电子设备，其工作原理是将音频信号放大为高功率输出，同时按照设定的电压值限制输出功率，从而保证输出信号的稳定性和可靠性。

定压功率放大器通常由一个放大器器件（如晶体管、真空管、场效应晶体管等）组成，这个器件的放大能力决定了放大器的最大输出功率和输出特性。

定压功率放大器在放大输入信号的同时，也根据设定的电压值来控制输出功率，保证输出的音频信号保持稳定的电压和电流，以满足各种应用需求。

定压功率放大器通常需要较高的输入阻抗、较低的输出阻抗，以及足够的电源电压和电流以提供所需的输出功率。

输入信号经过放大器的输入端口，经过输入匹配电路后被传递到放大器器件。

放大器器件将输入信号放大到所需的输出水平，同时根据设定的电压值来控制输出功率。

输出信号经过输出匹配电路，使其与负载的阻抗匹配，这有助于确保输出信号的最大功率传递到负载上。

总之，定压功率放大器的工作原理是将输入信号经过放大器器件放大，同时按照设定的电压值控制输出功率，并通过输出匹配电路传递到负载上，以保证输出信号的稳定性和可靠性。

定压功放与定阻功放的区别
关于定压功放
1.定压功放的定义：
定压功放不是指功放的电压一定，而是指输出形式是定压的。

它要求负载的额定电压一定。

定压功放以多个定压音箱并联的形式连接，搭配原则是定压功放功率≥所接喇叭总功率*1.3 （此处1.3为冗余，即线路损耗）。

2.定压功放的特点：
①在定压功放中，如果额定负载电压发生变化，功率就发生相应变化。

100V，10W的音箱接在70V上变成了5W（100V与70V功率差一倍）。

②国内的定压标准是120V、240V 国外的定压标准是70V、100V 。

③由于放大器内采用了较深的负反馈装置，这种深负返馈量一般在10~20dB 以上，因此，放大器的输出阻抗较低，负荷在一定范围内变化时，其输出电压仍能保持一定值，音质也可保持不变。

3.定压功放的应用：
定压功放主要应用于公共广播、背景音乐等大面积空间，主要作用是掩盖噪声并创造一种轻松和谐的气氛，为降低长距离功率传输中传输线的功率损耗，需要使用输出变压器，电压越高传输损耗越小，但由于使用输出变压器，故音质不十分优秀。

关于定阻功放
1.定阻功放的定义：
定阻功放要求输出负载电阻一定。

在定阻功放中如果负载阻抗发生变化，功率就发生相映变化。

8欧姆100W的定阻功放接4欧姆就变成接近200W。

2.定阻功放的特点：
定阻功放要求负载的阻抗恒定。

输入信号一定时，输出电压随负荷改变而变化很大。

3.定阻功放的应用：
定阻由于传输的限制只能传输100米以内，故一般用在小空间且对音质有一定要求的环境。

如高保真系统，家庭影院系统，高级私人会所小面积背景音乐等。

功放维修图解目前流行的功率放大器除采用集成电路功放外几乎都是用分立元件构成的OCL电路。

基本电路由差动输入级、电压放大级、电流放大级（推动级）、功率输出级和保护电路组成。

附图A是结构框、图B是实用电路例图，有结构简单的基本电路形式，也有增加了辅助电路和补偿电路的复杂电路形式。

本文把常见的OCL电路分解成几块，从电路的简单原理，常见的电路构成，检查时电路的识别，维修的基本方法逐个进行介绍。

认识了局部电路拼出整个电路图时功放的维修就相对容易多了。

C是电压分布图。

电压测量是功放检修中基本方法，电压分布是以输入端到输出端为0V中轴线，越向上红色越深表示正电压越高，越向下蓝色越深表示负电压越低。

图B这种全对称电路电压也正负对称，是检修测量的主要依据。

一、差动输入级图1是最基本的差动（差分）输入级电路，它由两个完全对称的单管放大器组合而成，两个管的基极分别是正负输入端。

一个输入端作为信号输入用，另一个输入端为反向输入末端负反馈用。

因其能有效地抑制输出端的零点漂移而成为OCL电路的输入门户。

输入级有单差动和双差动之别，单差动电路简洁，双差动对称性好。

从前级送来的信号通过一个电容和电阻所连接的三极管就是差动输入级，相邻的同型号管子就是差动的另一半。

输入端接的是一个管的基极则是单差动，如接着两个管的基极，就是双差动。

为克服电源波动对电路的影响，图2在差动放大器的发射极增加了恒流源。

有的在集电极增加了镜流源如图3，保证了差动两管静态电流的一致性。

图4是既有恒流源又有镜流源的高挡机采用的差动输入电路。

图5、6、7 是常见的三种恒流源电路，尤其是图6这种利用二极管箝位方式用的最多，两个二极管将三极管基极稳定在1.4V左右，在电源电压波动时，差动级的静态电流保持不变，提高了放大器的稳定性。

图8、9镜流源中两个三极管基极相连，发射极电阻相同，流过两管的电流一样，像照镜子一样确保差动两个管的静态电流一致性。

这两部分电路的识别方法是差动管两发射极电阻归到一点后所连接的三极管就是恒流源，它最明显的特点就是基极上接有二极管或稳压管。

AIST定压功放使用说明
定压功放一般用于广播或写字楼等公共场合的消防。

定压功放为了实现远距离传输，将信号功率放大后，利用线间变压器提升输出电压，一般是70——120V。

到终端后，再利用线间变压器降压匹配阻抗，驱动音箱。

实现了远距离传输，但是损失了音乐保真。

而定阻功放就是我们家里常用的功放，包括HI_FI功放都是定阻输出的。

因为不需要远距离传输，所以信号放大后直接驱动音箱。

达到比较高的保真度。

只要音箱的输入电压和功放的输出电压匹配，音箱的总功率不超过功放的总功率，就可以把音箱一个一个的直接并联到功放的输出端；
这个功放的接线端子一定是接到100V端了，一般的定压式音箱
大多是有70V和100V两个电压，取最边上的两个端子，就是100V了，估计那根红线就是100V的端子，剩下的就是另一边的那个了。

如果真的搞不清的话，可以用万用表测量，那两个电阻大的就是100V的。

一个定压功放的拆解与测试定压功放输出的信号电压很高，输出电压不随负载阻抗变化而变化，即定压功放是输出的音频信号的最大电压恒定不变的功率放大器，由于采用了深负反馈，其输出电压十分稳定，在额定功率范围内所接负载多少对放大器的输出电压影响很小，适合远距离传输。

为降低长距离功率传输中传输线的功率损耗，定压功放需要使用输出变压器，输出电压主要有70V、90V、120V等几种，电压越高传输线损耗越小，但由于使用输出变压器，故音质不十分优秀，一般用于背景音乐系统和有线广播系统等。

国内的定压标准是120V、240V，国外的定压标准是70V、100V。

与定压功放连接的扬声器（喇叭）安装有配套的匹配变压器用以降压。

在功率足够的情况下，一台定压功放可以连接若干只扬声器，适合公共广播系统，其音质不如专业功放，之间也没有可比性，因为两种产品的应用场所完全不同，公共广播、背景音乐主要作用是掩盖噪声并创造一种轻松和谐的气氛，听的人若不专心听，就不能辨别其声源位置，音量较小，是一种能创造轻松愉快环境气氛的音乐，功率较小。

合并式定压功放则指的是带有前级放大的定压功放，这种定压功放可以不需要调音台而直接连接话筒以及其它的信号源。

这次拆测的是某品牌的合并式定压功放，680W，功率很大，说明书上标识消耗功率972W，从电源线也可看出功率应该不小，电源线直径接近10毫米，比1500W的电壶线都粗。

先看外观，前面板共7个旋钮，分别是低音、高音、三个话筒、两个线路输入音量调节，整体用大众化的布局，左面是电源开关和分区开关，还有四个指示灯。

沉沉的铁盒子，很重，大约40斤，铁皮很厚，约有2.5MM，拆开后里面做工还是很精致的（上图）。

不同的是本款分区开关是控制继电器打开和关闭分区的（下图）。

后面板也是大众化的输出接口（下图）打开上盖引人注目的是电源环牛，经测量外径17cm，高7cm，还是头一次见这么大的环牛，经上网查询尺寸和功率对比，这么大的变压器功率大约在1000W-1200W，测量初级电阻在0.7欧（下图），从不同淘宝上不同卖家得知初级电阻在1欧以内大概1000W环牛初级电阻与功率的对应：环牛上标识输出电压参数（下图）输出的双58V经过整流桥，整流桥用的KBPC3510，耐压值1000V，最大电流35A，足以应对大功率功放。

新型定压输出功率放大器电路分析与维修图解(总5页)-本页仅作为预览文档封面，使用时请删除本页-新型定压输出功率放大器电路分析与维修图解定压输出的功放过去叫扩音机，在农村和企业常作广播系统使用，近年来在宾馆、饭店、广场播放背景音乐也得到广泛应用。

目前流行的定压功放一改过去推挽输出的功率放大电路，而是采用如彩页附图REESOUND MA－300这种新型功放电路。

如ET－5350、MP－600P等机型都采用了这种电路。

-从电路图中可看出这种功放电路与普通OCL功率放大器有很大区别。

普通的家用或专业功放电路功率管均采用发射极输出形式，功率输出由中点通过负载到公共地构成回路。

此电路功率管却是集电极输出方式，PNP和NPN不同极性的功率管集电极直接连在一起，输出中点与信号输入地连接。

电源变压器B1次级单绕组120V经桥式整流后通过C1、C2、R1、R2分压形成正负电源（±60V)和悬浮地。

作为负载的输出变压器B2的初级绕组就跨接在输入地和悬浮地之间。

有资料把这种电路形式叫电流源激励共射输出放大电路。

功率管不在大环路反馈环之内，克服了功率管温度特性不稳定的缺点，并充分发挥了集电极输出电压增益高的优点 ZD1、ZD2两个3V稳压管相对着跨接在输入端与地之间，可防止输入信号过强。

T1、T2、T3、T4组成双差分放大电路，反馈信号不象普通电路取自中点而是取自悬浮地。

送往下级的信号不是由输入管集电极取出，而是从反向输入管集电极取出，这也是与传统OCL电路的不同之处。

T5、T6和T7、T8组成共射共基电压放大电路，用D1、D2，D3、D4发光二极管给T6、T7基极提供稳定的电压可减小因电压波动而引起的非2线性失真。

T9是恒压偏置管，热敏电阻Rt并联在T9基极的上偏置电路里，安装在散热片上，起到温度补偿的功能。

ZD3、ZD4两个12V稳压管和电阻电容给前两级提供稳定电压，有效的隔离了功率输出引起的电压波动。

T10、T11，T12、T13构成复合电流放大级，ZD5、ZD6的加入可防止信号过强时引起对功率管的过激励，是一种新颖的保护电路。

定压功放机维修思路
维修定压功放机的思路如下：
1. 检查电源：首先检查功放机的电源线和插头，确保连接稳固。

如果发现线路故障或插头损坏，及时更换或修复。

2. 检查保险丝：检查功放机内部的保险丝，如果发现保险丝烧坏，需要更换合适的保险丝。

3. 检查喇叭连接：检查喇叭连接电缆是否松动或损坏，如果发现有问题，需要重新连接或更换
电缆。

4. 检查散热系统：检查功放机的散热器是否有堵塞或积尘，清理散热器，保证散热系统正常工作。

5. 检查输入和输出端子：检查功放机的输入和输出端子是否松动或氧化，如果发现有问题，需
要重新连接或清理端子。

6. 检查电子元件：使用万用表等测试工具检查功放机内部的电子元件，如电容、电阻、晶体管等，如果发现有损坏的元件，需要进行更换。

7. 测试功率输出：使用音频信号源和示波器等测试工具，输入音频信号并观察输出波形，根据
输出情况判断功放机是否正常工作。

如果输出波形不正常，需要进一步查找原因，可能是电子
元件故障或其他部件损坏。

8. 修复或更换故障组件：根据检查结果，修复或更换故障的电子元件、线路等，确保定压功放
机恢复正常工作。

9. 进行功能验证：在维修完成后，对定压功放机进行功能验证，确保各项功能和参数都能正常
运行。

10. 清洁和整理：在维修完成后，对定压功放机进行清洁和整理，保持外观整洁。

CE-060定压功放原理与维修时间:2012-02-13 07:14NUSUN广播电合并式功放机CE-060产品说明·三路话筒输入,三路辅助输入,二路辅助输出.·100V/70 V定压输出和4-16Ω定阻(平衡不接地)输出. ·定阻定压均为满功率输出，可同时使用.·有静音功能,便于插入优先广播.·提示音量输出功能.·报警功能,便于插入紧急广播.·电话输入功能.·各通道有独立音量控制和总音量控制.·高音和低音音调控制.·完善的输出短路保护以及整机过热、过压、过流、中点保护.·四路分区选择输出·外控消防报警功能(可接受DC+12V/24V控制信号进行远程消防报警)·自动双速温控风机强制冷却散热.产品规格额定功率输出:60W频率响应: 100Hz~16KHz输出方式:4-16Ω定阻输出,70V.100V定压输出电源功耗(最大):100W外形尺寸(W×H×D): 487×410×90mm重量: 10.5kgNUSUN CE-060是艾普公司的乐思龙CE系列产品之一，附图是根据实物绘制的主功放电路图。

前置电路送来的信号经CN1插座输入到功放主板，两个对接的3V稳压管ZD1、ZD2将输入信号峰值限制在3.6V，防止过激励损坏主电路。

C1、C2、C3、R1、R2、R3、C4构成带通滤波器，滤除低频干扰信号和超高频信号。

TR1、TR3和TR24、TR23组成双差分输入放大器，因为有ZD4、ZD7稳压电路提供±12V稳定电压，所以差分放大器没有再设置恒流源和镜流源。

TR4、TR2和TR25、TR26分别组成渥尔曼（共射－共基）电压放大电路，这种电路在高等级Hi-Fi功放中普遍采用。

因为单管共射放大器虽然有较高的电压增益，但密勒效应会造成放大器的高频特性不良。

要性能指标输出功率衡量一件器材对高、中、低各频段信号均匀再现的能力。

用图表的形式来展示音响器材的相对幅度和频率的函数关系。

本底噪声指由于设备硬件本身的原因而给输出信号中增添的多余信号。

灵敏度对放大器来说，一般指达到额定输出功率或电压时输入端所加信号的电压大小；音箱的灵敏度是指在经音箱输入端输入1W\1KHZ信号时，在距音箱喇叭平面垂直中轴前方一米的地方所测试得的声压级。

总谐波失真加噪声(THD+N)THD+N是指由设备本身产生的失真谐波频率的总和，它是代表了输入信号与输出信号之间的吻合程度。

指由放大器所引入的一种输入信号的和及差的失真。

信噪比(SNR)表示信号与噪声电平的分贝差。

立体声分离度指设备的两个通道之间相互隔离、互不干扰的程度。

阻抗指设备输入信号的电压与电流的比值。

阻尼系数指放大器的额定负载(扬声器)阻抗与功率放大器实际阻抗的比值。

阻尼系数是放大器在信号消失后控制扬声器锥体运动的能力。

抖晃(Wow)指录音机或录音座转速的缓慢变化导致产生不稳定的畸形声音。

颤动(dither)指有意添加在音频信号上用于改善低电平下数字信号的解析力的少量噪声。

时基误差(jitter)指数字音响系统中用作同步的时钟自身在时间上的变化。

粉红噪声每个八度带有相同能量的随机噪声。

常用作测定音响或聆听环境的频谱的测试信号。

所有频率具有相同能量的随机噪声称为白噪声。

用来测试音箱的谐振和灵敏度的。

信噪比测量(S/N或SNR)“信号”测量一般采用的是指定输出电平的中频段正弦信号(通常为1kHz)，“指定电平”通常是指设备的最大标称或标准的工作电平。

“噪声”测量必须指定测两个测量的比值就是设备的信噪比。

如果测量仪器特性包括一个“相对dB”单位，其0dB基准可以设定成等于输入信号电平值，那么信噪比的测量就比较容易了。

利用这一特性，功放信噪比测量就变成如下简单的步骤：1. 建立指定的输出参考电平并正确接好输入端；2. 操作测量仪器，使这一电平成为0dB的基准值；3. 取消信号源。
