硬盘电路板维修故障分析与处理步骤

硬盘不认盘,能通电的修理方法摘要：1.硬盘不认盘的原因2.通电但无法识别硬盘的情况3.修理方法及步骤4.注意事项正文：硬盘是计算机中重要的存储设备，当硬盘出现问题时，可能会导致数据丢失或系统崩溃。

其中，硬盘不认盘是一种常见的故障现象。

本文将为大家介绍硬盘不认盘、能通电的修理方法。

一、硬盘不认盘的原因1.硬盘内部电路故障：硬盘内部电路损坏会导致硬盘无法正常工作，从而出现不认盘的现象。

2.硬盘磁头损坏：磁头损坏会影响硬盘的读写功能，进而导致不认盘。

3.硬盘逻辑损坏：逻辑损坏指的是硬盘的分区表、引导记录等损坏，导致操作系统无法识别硬盘。

4.接口问题：硬盘与计算机之间的接口损坏，也可能导致不认盘。

5.操作系统错误：操作系统中与硬盘驱动相关的错误，也可能导致硬盘无法识别。

二、通电但无法识别硬盘的情况1.检查连接线：检查硬盘与计算机的连接线是否松动或损坏。

2.重新安装硬盘：将硬盘拆卸后，重新安装回计算机，检查是否能正常识别。

3.检查主板：检查主板上的SATA接口是否正常工作，如有问题，需更换主板或使用其他接口。

4.检查操作系统：查看操作系统中硬盘驱动是否正常，如有问题，尝试更新或重新安装驱动。

5.检查硬盘分区：使用磁盘管理工具，查看硬盘分区是否正确，如有错误，尝试重新分区。

三、修理方法及步骤1.准备工具：准备好硬盘修理所需的工具，如螺丝刀、镊子等。

2.拆卸硬盘：将硬盘从计算机中拆卸出来，检查内部电路板是否有损坏。

3.检测电路板：使用专业设备检测硬盘电路板，找出损坏的元件。

4.更换损坏元件：根据检测结果，购买相同型号的元件进行更换。

5.组装硬盘：将更换好的电路板重新组装到硬盘内部，确保连接线牢固。

6.测试硬盘：将修理好的硬盘重新安装到计算机中，测试是否能正常识别。

四、注意事项1.修理硬盘时，务必确保电源稳定，避免突然断电造成硬盘损坏。

2.操作过程中，务必保证硬盘处于关闭状态，以免损坏硬盘内部元件。

3.修理过程中，切勿让硬盘受到撞击，以免损坏硬盘磁头。

移动硬盘常见故障分析解决办法移动硬盘常见故障分析解决办法1、移动硬盘插到机器上没有任何反应修复思路：主要是根据故障现象来判断采用修复方法，移动硬盘整机没有工作？灯不亮、红灯闪烁、电脑认不到盘？就是不出盘符？插到USB就跟死机似的等时间长了出来一个盘还打不开，提示要格式化属性显示为零，或说目录损坏或者说什么IO错误等等，而移动硬盘修复工具软件所要具备的条件也就是我们修复的重点。

无论任何方案的移动硬盘要想要工具软件能够修好移动硬盘都必须具备以下几个条件：(1)供电正常吗？分为接口电路板主控芯片的供电和移动硬盘电路板所需的供电，这两个是修复的关键，再供电系统正常的情况下移动硬盘才可能正常工作，说到这里一般没有供电就比较好办，灯不亮通常是USB线有问题，还有就是那个5V稳压块坏了说到稳压块在这里也说一下，其有三个引脚分别是电源输入（5V）、地、电源输出（3.3），工作原理就是当输入脚输入一个5V电压时，输出脚就会输出一个稳定的3.3V,只要查到哪里是没有供电的根源，问题就会很好解决了。

其次仔细听一下移动硬盘转吗？不转？还是转的有响声？故障现象:USB移动硬盘在连接到电脑之后，系统没有弹出“发现USB设备”的提示。

故障分析:在BIOS中没有为USB接口分配中断号，从而导致系统无法正常地识别和管理USB设备。

已知解决办法:重新启动电脑，进入BIOS设置窗口，在“PNP/PCI CONFIGURATION”中将“Assign IRQ For USB”一项设置为“Enable”，这样系统就可以给USB端口分配可用的中断地址。

故障现象:移动硬盘在Win2003系统上使用时无法显示盘符图标。

故障分析:Win2003是一个面向服务器的操作系统，对新安装的存储器必须手工为其添加盘符。

已知解决办法:进入“控制面板”，打开“管理工具”并选择“计算机管理”，点击“磁盘管理”，选择识别出来的移动硬盘，点击鼠标右键，选择“更改驱动器名或路径”，然后为其选择一个盘符即可。

电脑硬盘故障排除和维修技巧电脑硬盘是计算机的重要组成部分，存储着用户的各种数据和系统文件。

然而，由于使用过程中的各种原因，硬盘可能会出现故障，导致数据丢失或无法访问。

本文将介绍一些常见的硬盘故障排除和维修技巧，以帮助读者解决硬盘问题。

一、硬盘无法被识别或访问当电脑无法识别或访问硬盘时，首先需要检查以下几点：1.连接线路检查：检查硬盘与电脑之间的连接线，确保其牢固插入。

可以尝试重新插拔连接线，确保连接良好。

2.驱动程序更新：检查硬盘的驱动程序是否需要更新。

可以通过访问硬盘制造商的官方网站来获取最新的驱动程序并进行安装。

3.硬盘电源检查：确保硬盘所使用的电源是否正常工作。

可以尝试更换电源线或使用其他可靠的电源来排除电源问题。

如果上述方法无法解决问题，可能硬盘本身存在故障。

这时候可以尝试以下维修技巧：1.使用数据恢复软件：如果数据非常重要，并且无法通过其他方式访问硬盘，可以尝试使用数据恢复软件。

这些软件通常能够扫描硬盘并恢复丢失的数据。

2.更换电路板：硬盘的电路板可能会因为过电、过热等原因损坏。

如果有相同型号的硬盘，可以尝试更换电路板来解决问题。

3.找专业数据恢复机构：如果数据非常关键且自己无法解决问题，可以寻求专业的数据恢复机构的帮助。

这些机构通常有专业的设备和技术，可以有效地恢复硬盘中的数据。

二、硬盘出现异常声音当硬盘发出异常的响声时，表明硬盘可能存在故障。

以下是一些常见的声音和可能的原因：1.“咔嚓声”：这种声音通常表示硬盘的读写臂出现问题。

这可能是由于硬盘内部零件的损坏或松动导致的。

如果听到这种声音，应立即备份数据并联系专业人士进行维修。

2.“嘶嘶声”：这种声音可能表示硬盘的读写头磨损或接触不良。

这种情况下，也应及时备份数据并寻求专业维修。

3.“滴答声”：这种声音通常是硬盘的机械部件损坏或硬盘读写头与盘片接触不良所导致。

听到这种声音后，应立即停止使用硬盘，并找专业人士修复。

三、硬盘传输速度变慢当硬盘传输速度变慢时，可能是由以下原因引起的：1.磁盘碎片：长期使用后，硬盘上的数据可能会变得不连续，从而影响读写速度。

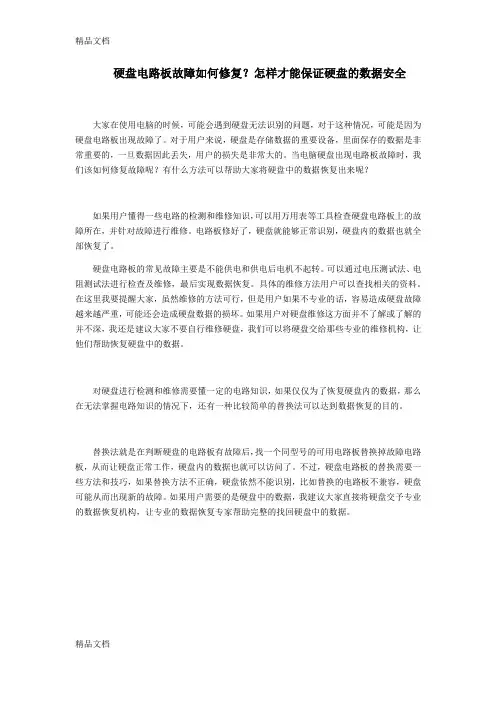

硬盘电路板故障如何修复？怎样才能保证硬盘的数据安全大家在使用电脑的时候，可能会遇到硬盘无法识别的问题，对于这种情况，可能是因为硬盘电路板出现故障了。

对于用户来说，硬盘是存储数据的重要设备，里面保存的数据是非常重要的，一旦数据因此丢失，用户的损失是非常大的。

当电脑硬盘出现电路板故障时，我们该如何修复故障呢？有什么方法可以帮助大家将硬盘中的数据恢复出来呢？如果用户懂得一些电路的检测和维修知识，可以用万用表等工具检查硬盘电路板上的故障所在，并针对故障进行维修。

电路板修好了，硬盘就能够正常识别，硬盘内的数据也就全部恢复了。

硬盘电路板的常见故障主要是不能供电和供电后电机不起转。

可以通过电压测试法、电阻测试法进行检查及维修，最后实现数据恢复。

具体的维修方法用户可以查找相关的资料。

在这里我要提醒大家，虽然维修的方法可行，但是用户如果不专业的话，容易造成硬盘故障越来越严重，可能还会造成硬盘数据的损坏。

如果用户对硬盘维修这方面并不了解或了解的并不深，我还是建议大家不要自行维修硬盘，我们可以将硬盘交给那些专业的维修机构，让他们帮助恢复硬盘中的数据。

对硬盘进行检测和维修需要懂一定的电路知识，如果仅仅为了恢复硬盘内的数据，那么在无法掌握电路知识的情况下，还有一种比较简单的替换法可以达到数据恢复的目的。

替换法就是在判断硬盘的电路板有故障后，找一个同型号的可用电路板替换掉故障电路板，从而让硬盘正常工作，硬盘内的数据也就可以访问了。

不过，硬盘电路板的替换需要一些方法和技巧，如果替换方法不正确，硬盘依然不能识别，比如替换的电路板不兼容，硬盘可能从而出现新的故障。

如果用户需要的是硬盘中的数据，我建议大家直接将硬盘交予专业的数据恢复机构，让专业的数据恢复专家帮助完整的找回硬盘中的数据。

上海天盾数据恢复中心是国内最早专业从事数据恢复技术研究和数据恢复服务的公司之一，一直采用先进的国际标准和专业的运营模式，专业从事数据恢复服务及其产品研发，公司旗下拥有资深数据恢复技术团队和迅龙、迅捷、顶尖等多个产品研发工作室，拥有多项核心技术产权，恢复中心目前服务领域主要为：硬件数据恢复、U盘数据恢复、数码相机数据恢复、苹果机数据恢复、软件数据恢复、硬件故障恢复、笔记本数据恢复、服务器数据恢复、硬盘数据恢复、RAID数据恢复等。

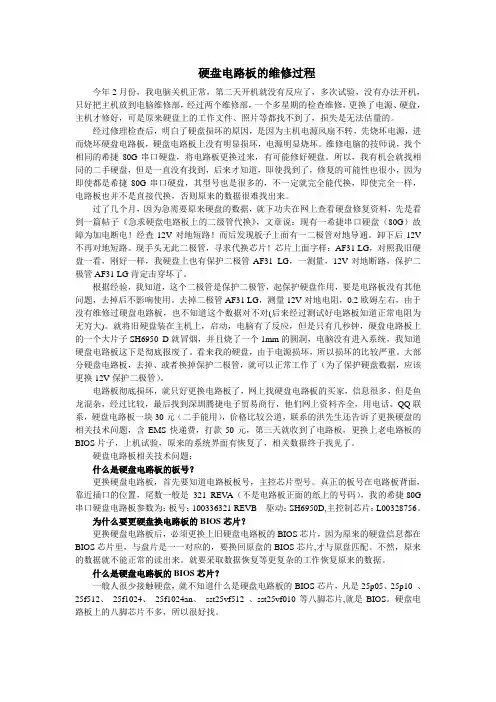

硬盘电路板的维修过程今年2月份，我电脑关机正常，第二天开机就没有反应了，多次试验，没有办法开机，只好把主机放到电脑维修部，经过两个维修部，一个多星期的检查维修，更换了电源、硬盘，主机才修好，可是原来硬盘上的工作文件、照片等都找不到了，损失是无法估量的。

经过修理检查后，明白了硬盘损坏的原因，是因为主机电源风扇不转，先烧坏电源，进而烧坏硬盘电路板，硬盘电路板上没有明显损坏，电源明显烧坏。

维修电脑的技师说，找个相同的希捷80G串口硬盘，将电路板更换过来，有可能修好硬盘。

所以，我有机会就找相同的二手硬盘，但是一直没有找到，后来才知道，即使找到了，修复的可能性也很小，因为即使都是希捷80G串口硬盘，其型号也是很多的，不一定就完全能代换，即使完全一样，电路板也并不是直接代换，否则原来的数据很难找出来。

过了几个月，因为急需要原来硬盘的数据，就下功夫在网上查看硬盘修复资料，先是看到一篇帖子《急求硬盘电路板上的二级管代换》，文章说：现有一希捷串口硬盘（80G）故障为加电断电！经查12V对地短路！而后发现板子上面有一二极管对地导通。

卸下后12V 不再对地短路。

现手头无此二极管，寻求代换芯片！芯片上面字样：AF31 LG，对照我旧硬盘一看，刚好一样，我硬盘上也有保护二极管AF31 LG，一测量，12V对地断路，保护二极管AF31 LG肯定击穿坏了。

根据经验，我知道，这个二极管是保护二极管，起保护硬盘作用，要是电路板没有其他问题，去掉后不影响使用。

去掉二极管AF31 LG，测量12V对地电阻，0.2欧姆左右，由于没有维修过硬盘电路板，也不知道这个数据对不对(后来经过测试好电路板知道正常电阻为无穷大)。

就将旧硬盘装在主机上，启动，电脑有了反应，但是只有几秒钟，硬盘电路板上的一个大片子SH6950 D就冒烟，并且烧了一个1mm的圆洞，电脑没有进入系统，我知道硬盘电路板这下是彻底报废了。

看来我的硬盘，由于电源损坏，所以损坏的比较严重。

电脑硬盘故障处理步骤详解电脑硬盘是存储用户数据的关键设备之一，但是由于长时间使用或者不当操作，硬盘可能会出现故障。

当我们遇到硬盘故障时，正确的处理步骤非常重要，可以帮助我们尽快恢复数据并修复硬盘。

下面将详细介绍电脑硬盘故障处理的步骤。

第一步是诊断硬盘故障。

当我们发现电脑出现异常现象，比如无法启动、文件丢失或者读写速度变慢等，首先要确认是否是硬盘故障引起的。

我们可以通过以下几种方式来诊断硬盘故障。

首先，可以通过观察硬盘的声音来判断。

正常情况下，硬盘应该是安静的，如果听到异常的噪音，比如刺耳的声音或者连续的嘎嘎声，那么很可能是硬盘出现了问题。

其次，可以通过硬盘自检工具来检测硬盘的健康状态。

大多数硬盘厂商都提供了专门的软件工具，可以用来检测硬盘的健康状况。

我们可以下载并运行这些工具，通过检测结果来判断硬盘是否出现了故障。

最后，如果以上方法都无法确定硬盘是否故障，我们可以尝试将硬盘连接到另一台电脑上，看是否能够正常识别。

如果在其他电脑上也无法正常使用，那么很有可能是硬盘本身出现了问题。

第二步是数据备份。

在处理硬盘故障之前，我们应该首先备份重要的数据。

因为在修复硬盘的过程中，有可能会导致数据丢失或者无法恢复。

我们可以使用外接硬盘、云存储或者其他存储设备来备份数据，确保数据的安全。

第三步是修复硬盘。

根据硬盘故障的具体情况，我们可以采取不同的修复方法。

如果是硬盘的物理故障，比如电路板损坏或者磁头故障，这时候我们需要寻求专业的硬盘修复服务。

可以将硬盘送到专业的数据恢复机构，他们会使用专业的设备和技术来修复硬盘，并尽可能地恢复数据。

如果是硬盘的逻辑故障，比如文件系统损坏或者分区表错误，我们可以尝试使用一些硬盘修复工具来修复。

比如，可以使用Windows自带的磁盘检查工具来扫描和修复硬盘上的错误。

另外，还有一些第三方的硬盘修复工具，比如Partition Magic和EaseUS Partition Master等，也可以帮助我们修复硬盘。

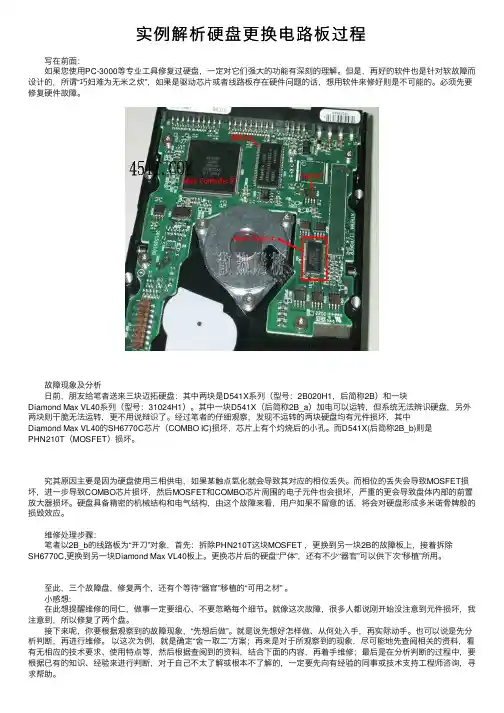

实例解析硬盘更换电路板过程 写在前⾯： 如果您使⽤PC-3000等专业⼯具修复过硬盘，⼀定对它们强⼤的功能有深刻的理解。

但是，再好的软件也是针对软故障⽽设计的，所谓“巧妇难为⽆⽶之炊”，如果是驱动芯⽚或者线路板存在硬件问题的话，想⽤软件来修好则是不可能的。

必须先要修复硬件故障。

故障现象及分析 ⽇前，朋友给笔者送来三块迈拓硬盘：其中两块是D541X系列（型号：2B020H1，后简称2B）和⼀块Diamond Max VL40系列（型号：31024H1）。

其中⼀块D541X（后简称2B_a）加电可以运转，但系统⽆法辨识硬盘，另外两块则⼲脆⽆法运转，更不⽤说辩识了。

经过笔者的仔细观察，发现不运转的两块硬盘均有元件损坏，其中Diamond Max VL40的SH6770C芯⽚（COMBO IC)损坏，芯⽚上有个灼烧后的⼩孔。

⽽D541X(后简称2B_b)则是PHN210T（MOSFET）损坏。

究其原因主要是因为硬盘使⽤三相供电，如果某触点氧化就会导致其对应的相位丢失。

⽽相位的丢失会导致MOSFET损坏，进⼀步导致COMBO芯⽚损坏，然后MOSFET和COMBO芯⽚周围的电⼦元件也会损坏，严重的更会导致盘体内部的前置放⼤器损坏。

硬盘具备精密的机械结构和电⽓结构，由这个故障来看，⽤户如果不留意的话，将会对硬盘形成多⽶诺⾻牌般的损毁效应。

维修处理步骤： 笔者以2B_b的线路板为“开⼑”对象，⾸先：拆除PHN210T这块MOSFET ，更换到另⼀块2B的故障板上，接着拆除SH6770C,更换到另⼀块Diamond Max VL40板上。

更换芯⽚后的硬盘“⼫体”，还有不少“器官”可以供下次“移植”所⽤。

⾄此，三个故障盘，修复两个，还有个等待“器官”移植的“可⽤之材” 。

⼩感想: 在此想提醒维修的同仁，做事⼀定要细⼼，不要忽略每个细节。

就像这次故障，很多⼈都说刚开始没注意到元件损坏，我注意到，所以修复了两个盘。

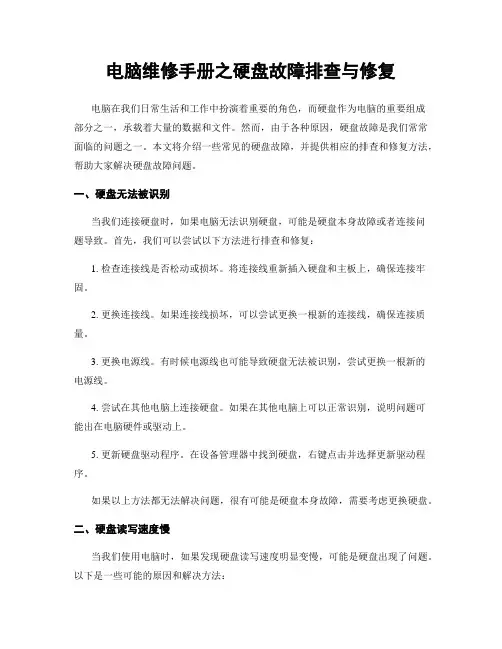

电脑维修手册之硬盘故障排查与修复电脑在我们日常生活和工作中扮演着重要的角色，而硬盘作为电脑的重要组成部分之一，承载着大量的数据和文件。

然而，由于各种原因，硬盘故障是我们常常面临的问题之一。

本文将介绍一些常见的硬盘故障，并提供相应的排查和修复方法，帮助大家解决硬盘故障问题。

一、硬盘无法被识别当我们连接硬盘时，如果电脑无法识别硬盘，可能是硬盘本身故障或者连接问题导致。

首先，我们可以尝试以下方法进行排查和修复：1. 检查连接线是否松动或损坏。

将连接线重新插入硬盘和主板上，确保连接牢固。

2. 更换连接线。

如果连接线损坏，可以尝试更换一根新的连接线，确保连接质量。

3. 更换电源线。

有时候电源线也可能导致硬盘无法被识别，尝试更换一根新的电源线。

4. 尝试在其他电脑上连接硬盘。

如果在其他电脑上可以正常识别，说明问题可能出在电脑硬件或驱动上。

5. 更新硬盘驱动程序。

在设备管理器中找到硬盘，右键点击并选择更新驱动程序。

如果以上方法都无法解决问题，很有可能是硬盘本身故障，需要考虑更换硬盘。

二、硬盘读写速度慢当我们使用电脑时，如果发现硬盘读写速度明显变慢，可能是硬盘出现了问题。

以下是一些可能的原因和解决方法：1. 硬盘过热。

硬盘过热会导致读写速度下降，可以使用硬盘散热器或风扇进行降温。

2. 硬盘分区过满。

硬盘分区过满会影响读写速度，可以清理无用文件或者进行分区整理。

3. 硬盘病毒感染。

使用杀毒软件进行全盘扫描，清除病毒。

4. 硬盘老化。

如果硬盘使用时间较长，可能会出现老化现象，只能更换新的硬盘来解决。

三、硬盘发出奇怪的声音当我们使用电脑时，如果硬盘发出奇怪的声音，可能是硬盘出现了故障。

以下是一些常见的声音和解决方法：1. 嘎嘎声或刺耳的声音。

这可能是磁头与硬盘盘片接触不良导致的，应立即备份数据并更换硬盘。

2. 咔咔声。

这可能是硬盘读写头损坏导致的，应立即备份数据并更换硬盘。

3. 嗡嗡声。

这可能是硬盘电机故障导致的，应立即备份数据并更换硬盘。

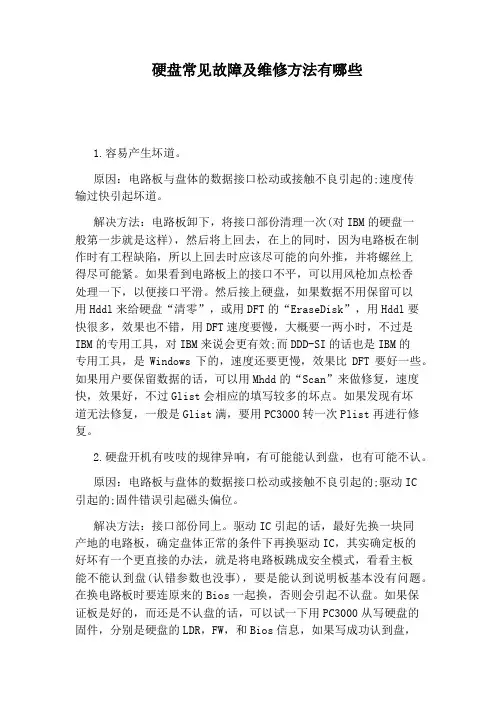

硬盘常见故障及维修方法有哪些1.容易产生坏道。

原因：电路板与盘体的数据接口松动或接触不良引起的;速度传输过快引起坏道。

解决方法：电路板卸下，将接口部份清理一次(对IBM的硬盘一般第一步就是这样)，然后将上回去，在上的同时，因为电路板在制作时有工程缺陷，所以上回去时应该尽可能的向外推，并将螺丝上得尽可能紧。

如果看到电路板上的接口不平，可以用风枪加点松香处理一下，以便接口平滑。

然后接上硬盘，如果数据不用保留可以用Hddl来给硬盘“清零”，或用DFT的“EraseDisk”，用Hddl要快很多，效果也不错，用DFT速度要慢，大概要一两小时，不过是IBM的专用工具，对IBM来说会更有效;而DDD-SI的话也是IBM的专用工具，是Windows下的，速度还要更慢，效果比DFT要好一些。

如果用户要保留数据的话，可以用Mhdd的“Scan”来做修复，速度快，效果好，不过Glist会相应的填写较多的坏点。

如果发现有坏道无法修复，一般是Glist满，要用PC3000转一次Plist再进行修复。

2.硬盘开机有吱吱的规律异响，有可能能认到盘，也有可能不认。

原因：电路板与盘体的数据接口松动或接触不良引起的;驱动IC引起的;固件错误引起磁头偏位。

解决方法：接口部份同上。

驱动IC引起的话，最好先换一块同产地的电路板，确定盘体正常的条件下再换驱动IC，其实确定板的好坏有一个更直接的办法，就是将电路板跳成安全模式，看看主板能不能认到盘(认错参数也没事)，要是能认到说明板基本没有问题。

在换电路板时要连原来的Bios一起换，否则会引起不认盘。

如果保证板是好的，而还是不认盘的话，可以试一下用PC3000从写硬盘的固件，分别是硬盘的LDR，FW，和Bios信息，如果写成功认到盘，一般数据都不会在了，用PC3000修一次坏道，再用Mhdd修一次(以防PC3000漏扫)。

3.硬盘不能通电。

原因：由于5V电压不正常引起5V供电电路保护。

解决方法：沿5V供电走，找到保护的电容(一般是电容)，直接将其去除。

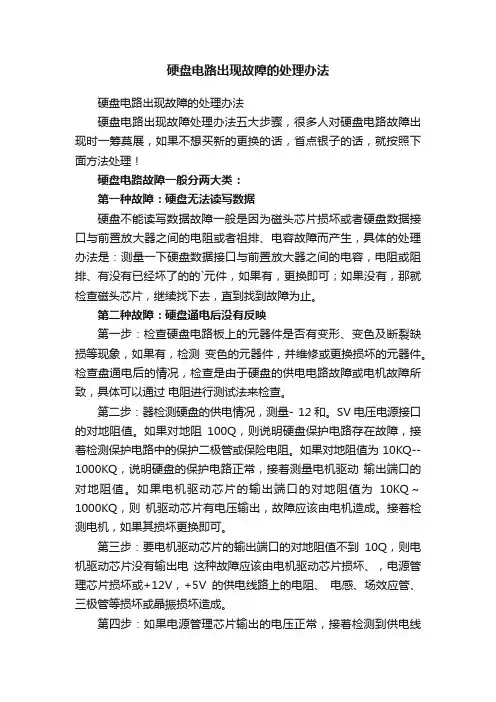

硬盘电路出现故障的处理办法硬盘电路出现故障的处理办法硬盘电路出现故障处理办法五大步骤，很多人对硬盘电路故障出现时一筹莫展，如果不想买新的更换的话，省点银子的话，就按照下面方法处理！硬盘电路故障一般分两大类：第一种故障：硬盘无法读写数据硬盘不能读写数据故障一般是因为磁头芯片损坏或者硬盘数据接口与前置放大器之间的电阻或者祖排、电容故障而产生，具体的处理办法是：测量一下硬盘数据接口与前置放大器之间的电容，电阻或阻排、有没有已经坏了的的`元件，如果有，更换即可；如果没有，那就检查磁头芯片，继续找下去，直到找到故障为止。

第二种故障：硬盘通电后没有反映第一步：检查硬盘电路板上的元器件是否有变形、变色及断裂缺损等现象，如果有，检测变色的元器件，并维修或更换损坏的元器件。

检查盘通电后的情况，检查是由于硬盘的供电电路故障或电机故障所致，具体可以通过电阻进行测试法来检查。

第二步：器检测硬盘的供电情况，测量- 12和。

SV电压电源接口的对地阻值。

如果对地阻100Q，则说明硬盘保护电路存在故障，接着检测保护电路中的保护二极管或保险电阻。

如果对地阻值为10KQ-- 1000KQ，说明硬盘的保护电路正常，接着测量电机驱动输出端口的对地阻值。

如果电机驱动芯片的输出端口的对地阻值为10KQ～1000KQ，则机驱动芯片有电压输出，故障应该由电机造成。

接着检测电机，如果其损坏更换即可。

第三步：要电机驱动芯片的输出端口的对地阻值不到10Q，则电机驱动芯片没有输出电这种故障应该由电机驱动芯片损坏、，电源管理芯片损坏或+12V，+5V的供电线路上的电阻、电感、场效应管、三极管等损坏或晶振损坏造成。

第四步：如果电源管理芯片输出的电压正常，接着检测到供电线路中的、电感及场效应管，电容、三极管是否正常。

如果不正常，更换损坏的元器件。

如果12V、5V供电线路中的元器件正常，则可能是ATX电源损坏，更换电源即可。

第五步：检测电源管理芯片的输出电压，包括场效应管的输出电压是否为+3.3V或+5V(但l号的硬盘可能用的是负电压)，如果电压不正常，则可能是场效应管损坏，先确定场曾；如果正常，则电源管理芯片有可能损坏，接着检测电源管理芯片。

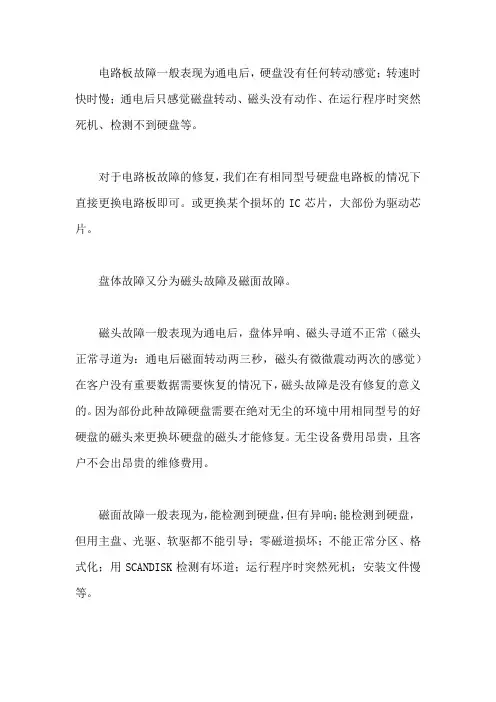

电路板故障一般表现为通电后，硬盘没有任何转动感觉；转速时快时慢；通电后只感觉磁盘转动、磁头没有动作、在运行程序时突然死机、检测不到硬盘等。

对于电路板故障的修复，我们在有相同型号硬盘电路板的情况下直接更换电路板即可。

或更换某个损坏的IC芯片，大部份为驱动芯片。

盘体故障又分为磁头故障及磁面故障。

磁头故障一般表现为通电后，盘体异响、磁头寻道不正常（磁头正常寻道为：通电后磁面转动两三秒，磁头有微微震动两次的感觉）在客户没有重要数据需要恢复的情况下，磁头故障是没有修复的意义的。

因为部份此种故障硬盘需要在绝对无尘的环境中用相同型号的好硬盘的磁头来更换坏硬盘的磁头才能修复。

无尘设备费用昂贵，且客户不会出昂贵的维修费用。

磁面故障一般表现为，能检测到硬盘，但有异响；能检测到硬盘，但用主盘、光驱、软驱都不能引导；零磁道损坏；不能正常分区、格式化；用SCANDISK检测有坏道；运行程序时突然死机；安装文件慢等。

以上故障现象大部份都是坏道引起，以下介绍的就是修复坏道盘的安装、使用事项。

一、请在使用修复软件前，将软件执行文件拷贝到主硬盘C盘的根目录下，待修盘做从盘。

开机到DOS下，从主盘C盘下执行修复软件，对从盘进行修复。

二、对于有坏道的硬盘，请先用坏道检测软件（如SPFDISK、HP、ADM等软件）检测出坏道点后记录下来，再用坏道修复软件进行修复。

坏道修复软件为：各硬盘厂家低格程序、LFORMAT、ADM、cHDD、Ddd-si、HDD1.31、HDD1.32、HP等软件。

建议使用CHDD、HDD1.32、HP等坏道维修软件！！特点：1、低格程序也能修复部份坏道硬盘，但低格完，硬盘分区、数据会全部丢失。

对于有重要数据而硬盘又有坏道的客户是不能接受的。

而以上几种修复软件只是将硬盘坏道点记录下来，然后写入坏道表。

修复完成对硬盘的分区、数据不会造成破坏。

2、用坏道检测软件检测出坏道点后记录下来，直接输入从多少MB开始写入，对有坏道的地方进行写入坏道表操作，节省很多维修时间。

硬盘常见故障及维修方法。

1．容易产生坏道。

原因：电路板与盘体的数据接口松动或接触不良引起的；速度传输过快引起坏道。

解决方法：电路板卸下，将接口部份清理一次（对IBM的硬盘一般第一步就是这样），然后将上回去，在上的同时，因为电路板在制作时有工程缺陷，所以上回去时应该尽可能的向外推，并将螺丝上得尽可能紧。

如果看到电路板上的接口不平，可以用风枪加点松香处理一下，以便接口平滑。

然后接上硬盘，如果数据不用保留可以用Hddl来给硬盘“清零”，或用DFT的“Erase Disk”，用Hddl要快很多，效果也不错，用DFT速度要慢，大概要一两小时，不过是IBM的专用工具，对IBM来说会更有效；而DDD-SI的话也是IBM的专用工具，是Windows下的，速度还要更慢，效果比DFT要好一些。

如果用户要保留数据的话，可以用Mhdd的“Scan”来做修复，速度快，效果好，不过Glist会相应的填写较多的坏点。

如果发现有坏道无法修复，一般是Glist满，要用PC3000转一次Plist再进行修复。

2．硬盘开机有吱吱的规律异响，有可能能认到盘，也有可能不认。

原因：电路板与盘体的数据接口松动或接触不良引起的；驱动IC引起的；固件错误引起磁头偏位。

解决方法：接口部份同上。

驱动IC引起的话，最好先换一块同产地的电路板，确定盘体正常的条件下再换驱动IC，其实确定板的好坏有一个更直接的办法，就是将电路板跳成安全模式，看看主板能不能认到盘（认错参数也没事），要是能认到说明板基本没有问题。

在换电路板时要连原来的Bios 一起换，否则会引起不认盘。

如果保证板是好的，而还是不认盘的话，可以试一下用PC3000从写硬盘的固件，分别是硬盘的LDR，FW，和Bios信息，如果写成功认到盘，一般数据都不会在了，用PC3000修一次坏道，再用Mhdd修一次（以防PC3000漏扫）。

3．硬盘不能通电。

原因：由于5V电压不正常引起5V供电电路保护。

解决方法：沿5V供电走，找到保护的电容（一般是电容），直接将其去除。

电脑硬盘故障排除与修复方法电脑在现代生活中扮演着重要的角色，而硬盘作为电脑的重要组成部分，承载着用户的各种数据和文件。

然而，在使用电脑的过程中，我们常常会遇到硬盘故障导致数据丢失或无法正常工作的问题。

本文将介绍一些常见的电脑硬盘故障排除与修复方法，帮助读者解决硬盘问题。

一、硬盘故障的常见表现与原因在解决硬盘故障之前，首先需要了解一些常见的硬盘故障表现和可能的原因。

常见的硬盘故障表现包括无法启动、读取速度缓慢、数据丢失等。

而这些问题的原因可能包括物理故障、电路板故障、软件问题等。

二、硬盘故障排除方法1. 检查连接线和电源有时，硬盘故障可能是由连接线或电源不良造成的。

因此，我们首先需要检查连接线是否牢固连接，并确保电源正常工作。

2. 使用磁盘管理工具检查硬盘状态现代操作系统通常都提供了一些磁盘管理工具，可以帮助用户检查和修复硬盘故障。

通过运行这些工具，我们可以检查硬盘的健康状态、分区表和文件系统等。

如果发现故障，我们可以尝试修复或重新分区。

3. 数据恢复如果遇到严重的硬盘故障导致数据丢失的情况，我们可以尝试使用专业的数据恢复软件来恢复丢失的文件。

这些软件通常可以扫描硬盘并找回被删除或丢失的文件。

4. 硬盘重装在某些情况下，软件相关问题可能导致硬盘无法正常工作。

此时，我们可以尝试重新格式化硬盘并重装操作系统。

不过，在进行这种操作之前，务必备份重要数据。

5. 找专业维修人员如果我们无法自行解决硬盘故障，或者故障是由硬件问题引起的，我们可以寻求专业的硬件维修人员的帮助。

他们可以帮助我们更深入地分析和解决硬盘故障。

三、预防硬盘故障的方法除了解决硬盘故障，我们还应该注意硬盘的预防工作，以减少故障的发生。

以下是一些预防硬盘故障的方法：1. 定期备份重要数据在硬盘发生故障之前，我们可以定期备份重要的数据和文件。

这样，即使发生了硬盘故障，我们仍然可以通过备份来恢复丢失的数据。

2. 定期进行磁盘检测与修复通过定期运行磁盘检测和修复工具，我们可以及时发现和修复硬盘上的问题，提高硬盘的稳定性和可靠性。

电脑硬盘电路板故障维修实战第一篇电路板是为各种电子元器件、集成电路等提供固定、装配的机械支撑，是实现电子元器件间电气连接的组装板。

电路板亦称印制线路板或印刷电路板，英文称为 PCB。

电路板本身是一种绝缘的基板，在电路板上有元件安装孔、连接导线（铜箔）、装配焊接电子元器件引脚的焊盘。

在电路板一面安装电子元件，另一面用来焊接元件引脚。

在焊接面往往人刷一层绝缘漆。

正规厂生产的电路板正反面都有电子元件的图形符号及编号，但有一些厂家生产的电路板只在元件安装面提供图形符号及编号。

如图 1-1 所示。

图 1-1 硬盘电路板印刷电路板的出现，给电子工业带来了重大改革，极大地促进了电子产品的更新换代。

印制电路板 PCB 具有许多独特的功能和优点，概括起来有：（1）可以实现电路中各个元器件间的电气连接，代替复杂的布线，减少了传统方式下的接线工作量，简化了电子产品的装配、焊接、调试工作。

（2）缩小了整机体积，降低了产品成本，提高了电子设备的质量和可靠性。

（3）具有良好的一致性，它可以采用标准化设计，有利于焊接的机械化，提高了生产率。

（4）印制电路板有较好的机械性能和电气性能，使电子设备实现单元组合化，使整块经过装配调试的印制电路板作为一个备件，便于整机产品的互换与维修。

1.2 硬盘电路组成结构硬盘的电路板在硬盘的反面，上面有很多的芯片和分立元件，大多数的硬盘控制电路板都采用贴片式焊接。

硬盘的电路板中包括主轴调速电路、磁头驱动与伺服定位电路、读写电路、高速缓存、控制与接口电路等，主要负责控制盘片转动、控制磁头读写、控制硬盘与CPU 的通信等等。

其中，读写电路的作用就是控制磁头进行读写操作；磁头驱动电路的作用是直接控制寻道电机，使磁头定位；主轴调速电路的作用是控制主轴电机带动盘体以恒定速率转动的电路。

硬盘的电路板主要由主控制芯片（即CPU）、电机驱动芯片、缓存芯片、数字信号处理芯片、硬盘的 BIOS 芯片（一般集成在主控芯片中）、晶振、电源控制芯片、三极管、场效应管、贴片电阻电容，另外在硬盘内部的磁头组件上还有磁头芯片等组成，如图 1-17 所示。

硬盘常见故障处理方法及维修技巧一、硬盘设置参数丢失及硬盘类型设置错误开机后屏幕显示：“Device error”，然后又显示：“Non－System disk or disk error,Replace and strike any key when ready”，提示硬盘不能启动，用软盘启动后，在A:\>后键入C:，屏幕显示：“Invalid drive specification”，系统不认硬盘，是使用计算机过程中常见故障。

造成该故障的原因一般是CMOS中的硬盘设置参数丢失或硬盘类型设置错误造成的。

硬盘参数丢失故障主要由主板CMOS电路故障、病毒或软件改写CMOS参数导致，如果是CMOS参数丢失故障解决步骤如下：①如果关机一段时间以后，CMOS参数自动丢失，使用时重新设置，又能够正常启动电脑，这往往是CMOS电池接触不良或CMOS电池失效引起的，建议检查CMOS电池，确保接触良好，并用万用表检查CMOS 电池电压，正常情况应为3V左右，如果CMOS电池电压远低于正常值，说明CMOS电池已经失效，应该及时更换电池，以避免电池漏液，污染主板。

②如果是运行程序中死机后CMOS参数自动丢失，则有可能是病毒或软件改写CMOS参数导致，应对系统进行彻底查杀病毒，以排除某些攻击CMOS的病毒所造成的故障。

如果系统安装有防病毒软件的话，这些软件发现病毒后会改写CMOS，自动将硬盘设置为无。

另外，CMOS中的硬盘类型设置正确与否也会影响硬盘的使用。

当前的机器一般都可自动检测硬盘的类型。

当硬盘类型错误时会造成无法启动系统，就算能够启动也会发生读写错误。

比如CMOS中的硬盘类型小于实际的硬盘容量时，则硬盘后面的扇区会无法读写，如果是多分区状态则个别分区将丢失。

还有一个重要故障原因不可忽视，那就是目前的IDE都支持逻辑参数类型，硬盘可采用“Normal,LBA,Large”等，如果在一般的模式下安装了数据,而又在CMOS中改为其它的模式的话，就会发生硬盘读写错误的故障。
