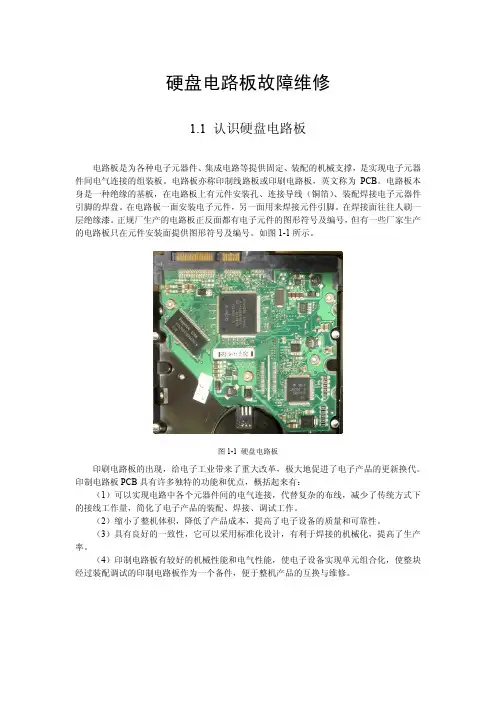

硬盘电路板故障维修1.1 认识硬盘电路板电路板是为各种电子元器件、集成电路等提供固定、装配的机械支撑，是实现电子元器件间电气连接的组装板。
电路板亦称印制线路板或印刷电路板，英文称为PCB。
电路板本身是一种绝缘的基板，在电路板上有元件安装孔、连接导线（铜箔）、装配焊接电子元器件引脚的焊盘。
在电路板一面安装电子元件，另一面用来焊接元件引脚。
在焊接面往往人刷一层绝缘漆。
正规厂生产的电路板正反面都有电子元件的图形符号及编号，但有一些厂家生产的电路板只在元件安装面提供图形符号及编号。
如图1-1所示。
图1-1 硬盘电路板印刷电路板的出现，给电子工业带来了重大改革，极大地促进了电子产品的更新换代。
印制电路板PCB具有许多独特的功能和优点，概括起来有：（1）可以实现电路中各个元器件间的电气连接，代替复杂的布线，减少了传统方式下的接线工作量，简化了电子产品的装配、焊接、调试工作。
（2）缩小了整机体积，降低了产品成本，提高了电子设备的质量和可靠性。
（3）具有良好的一致性，它可以采用标准化设计，有利于焊接的机械化，提高了生产率。
（4）印制电路板有较好的机械性能和电气性能，使电子设备实现单元组合化，使整块经过装配调试的印制电路板作为一个备件，便于整机产品的互换与维修。
1.2 硬盘电路组成结构硬盘的电路板在硬盘的反面，上面有很多的芯片和分立元件，大多数的硬盘控制电路板都采用贴片式焊接。
硬盘的电路板中包括主轴调速电路、磁头驱动与伺服定位电路、读写电路、高速缓存、控制与接口电路等，主要负责控制盘片转动、控制磁头读写、控制硬盘与CPU 的通信等等。
其中，读写电路的作用就是控制磁头进行读写操作；磁头驱动电路的作用是直接控制寻道电机，使磁头定位；主轴调速电路的作用是控制主轴电机带动盘体以恒定速率转动的电路。
硬盘的电路板主要由主控制芯片（即CPU ）、电机驱动芯片、缓存芯片、数字信号处理芯片、硬盘的BIOS 芯片（一般集成在主控芯片中）、晶振、电源控制芯片、三极管、场效应管、贴片电阻电容，另外在硬盘内部的磁头组件上还有磁头芯片等组成，如图1-17所示。
维修电路板需要哪些知识点维修电路板需要的知识点电路板是现代电子设备中不可或缺的一部分。
不论是手机、电脑还是家用电器，都离不开电路板的支持。
然而，电路板也是容易出现故障的部件之一，因此，掌握维修电路板的知识是非常重要的。
本文将介绍维修电路板需要的一些基本知识点。
1. 电路基础知识在维修电路板之前，首先要了解一些基本的电路知识。
例如，了解电流、电压、电阻的概念和关系，以及欧姆定律、基尔霍夫定律等电路定律。
掌握这些基础知识可以帮助我们更好地分析和解决电路板故障。
2. 搭建电路实验台在维修电路板时，需要有一个稳定的电源和能够连接各种电路元件的实验台。
实验台上通常需要有电源供电、万用表用于测量电压、电流、电阻等参数，并配备一些常用的元件，如电阻、电容、二极管等。
搭建一个合适的实验台是进行电路板维修的基本条件。
3. 故障排除方法一般情况下，电路板出现故障的原因主要有两种：元件损坏和焊接问题。
对于元件损坏的情况，可以通过检查、替换故障元件的方式来解决。
焊接问题则需要借助焊接技术进行修复。
因此，在维修电路板时，需要掌握一些基本的故障排除方法，如使用万用表进行测量，分析故障产生的可能原因，进而有针对性地解决问题。
4. 掌握常用的电子元件知识电路板上使用的元件众多，不同类型的元件有着不同的特点和用途。
因此，在维修电路板时，需要掌握一些常用的电子元件知识。
例如，了解电阻的作用和特点，以及不同的电容器类型和使用场景等。
掌握这些知识可以更好地选择合适的元件进行更换或修复。
5. 焊接技术焊接是维修电路板过程中非常常见的操作。
掌握一些基本的焊接技术是必要的。
例如，了解不同类型的焊接方法，如手工焊接和热风枪焊接。
并且需要了解焊接温度、焊料的选择和使用等。
正确的焊接技术可以避免因焊接不良而导致的故障。
6. 使用测试仪器在维修电路板时，需要借助一些测试仪器进行故障排查和修复。
例如，示波器可以帮助检测电压波形，红外热像仪可以帮助检测故障热点等。

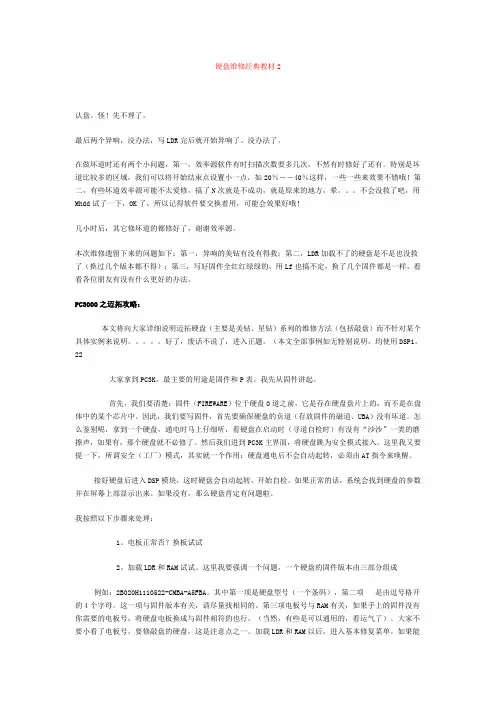

硬盘维修经典教材2认盘。
怪！先不理了。
最后两个异响，没办法，写LDR完后就开始异响了。
没办法了。
在做坏道时还有两个小问题，第一，效率源软件有时扫描次数要多几次，不然有时修好了还有。
特别是坏道比较多的区域，我们可以将开始结束点设置小一点，如20％――40％这样，一些一些来效果不错哦！第二，有些坏道效率源可能不太爱修，搞了N次就是不成功，就是原来的地方，晕。
不会没救了吧，用Mhdd试了一下，OK了，所以记得软件要交换着用，可能会效果好哦！几小时后，其它修坏道的都修好了，谢谢效率源。
本次维修遗留下来的问题如下：第一，异响的美钻有没有得救；第二，LDR加载不了的硬盘是不是也没救了（换过几个版本都不得）；第三，写好固件全红红绿绿的，用Lf也搞不定，换了几个固件都是一样，看看各位朋友有没有什么更好的办法。
PC3000之迈拓攻略：本文将向大家详细说明迈拓硬盘（主要是美钻、星钻）系列的维修方法（包括敲盘）而不针对某个具体实例来说明。
好了，废话不说了，进入正题。
（本文全部事例如无特别说明，均使用DSP1。
22大家拿到PC3K，最主要的用途是固件和P表。
我先从固件讲起。
首先，我们要清楚：固件（FIREWARE）位于硬盘0道之前，它是存在硬盘盘片上的，而不是在盘体中的某个芯片中。
因此，我们要写固件，首先要确保硬盘的负道（存放固件的磁道、UBA）没有坏道。
怎么鉴别呢，拿到一个硬盘，通电时马上仔细听，看硬盘在启动时（寻道自检时）有没有“沙沙”一类的磨擦声，如果有，那个硬盘就不必修了。
然后我们进到PC3K主界面，将硬盘跳为安全模式接入。
这里我又要提一下，所谓安全（工厂）模式，其实就一个作用：硬盘通电后不会自动起转，必须由AT指令来唤醒。
接好硬盘后进入DSP模块，这时硬盘会自动起转，开始自检。
如果正常的话，系统会找到硬盘的参数并在屏幕上部显示出来。
如果没有，那么硬盘肯定有问题啦。
我按照以下步骤来处理：1。
电板正常否？换板试试2。
电路板维修基础知识电路板维修是一项需要精细操作和专业知识的技能。
它涉及到对电子设备内部的电路板进行故障诊断、修复或更换损坏的组件。
以下是一些电路板维修的基础知识：1. 了解电路板的构造：电路板通常由多层印刷电路板（PCB）构成，上面布满了电子元件如电阻、电容、二极管、晶体管以及集成电路等。
了解这些元件的功能和位置对于维修至关重要。
2. 准备必要的工具：进行电路板维修需要一套基本的工具，包括螺丝刀、镊子、焊铁、助焊剂、吸锡器、万用表、示波器等。
这些工具可以帮助你拆卸、检测和修复电路板上的元件。
3. 学习电子元件的识别：熟悉各种电子元件的外观和标识是进行电路板维修的基础。
例如，电阻通常有色环或数字标识来表示其阻值，而电容则有容量和耐压值的标识。
4. 掌握基本的焊接技术：焊接是电路板维修中的关键步骤。
你需要学会如何正确地焊接和去焊电子元件，以避免对电路板造成进一步的损害。
5. 故障诊断：在开始维修之前，首先需要诊断电路板的故障。
这通常涉及到使用万用表来测试电路板上的电压、电流和电阻，以及使用示波器来观察信号波形。
6. 遵循安全操作规程：在进行电路板维修时，务必遵循安全操作规程，如断电操作、防静电措施等，以防止对电路板或自身造成伤害。
7. 了解电路图和原理图：掌握电路图和原理图的阅读方法对于理解电路板的工作原理和故障诊断至关重要。
这些图纸可以帮助你追踪电路路径，定位故障元件。
8. 学习电路板的清洁和保养：电路板在使用过程中可能会积累灰尘和污垢，这可能会影响电路的正常工作。
定期清洁和保养电路板可以延长其使用寿命。
9. 熟悉电子元件的替换：在维修过程中，有时需要替换损坏的电子元件。
了解如何选择合适的替换元件，并掌握替换过程中的注意事项。
10. 持续学习和实践：电路板维修是一个不断学习和实践的过程。
随着技术的更新和电子设备的复杂性增加，持续学习新的知识和技能对于提高维修效率和成功率非常重要。
通过上述基础知识的学习，你可以逐步提高电路板维修的技能，从而更有效地处理各种电子设备的故障问题。

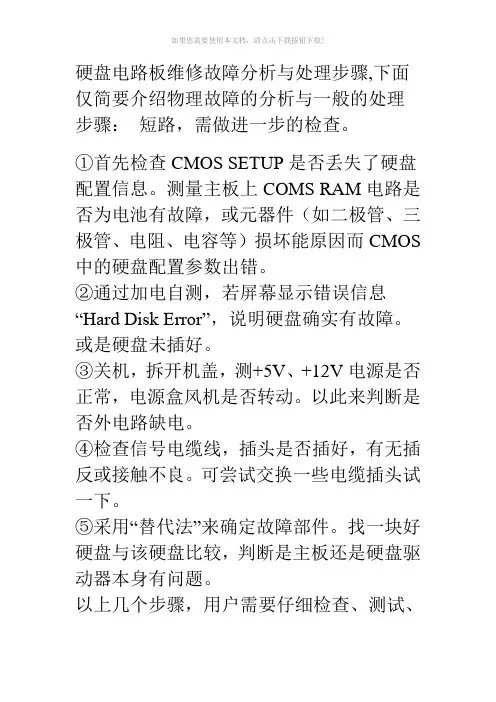

硬盘电路板维修故障分析与处理步骤,下面仅简要介绍物理故障的分析与一般的处理步骤：短路，需做进一步的检查。
①首先检查CMOS SETUP是否丢失了硬盘配置信息。
测量主板上COMS RAM电路是否为电池有故障，或元器件（如二极管、三极管、电阻、电容等）损坏能原因而CMOS 中的硬盘配置参数出错。
②通过加电自测，若屏幕显示错误信息“Hard Disk Error”，说明硬盘确实有故障。
或是硬盘未插好。
③关机，拆开机盖，测+5V、+12V电源是否正常，电源盒风机是否转动。
以此来判断是否外电路缺电。
④检查信号电缆线，插头是否插好，有无插反或接触不良。
可尝试交换一些电缆插头试一下。
⑤采用“替代法”来确定故障部件。
找一块好硬盘与该硬盘比较，判断是主板还是硬盘驱动器本身有问题。
以上几个步骤，用户需要仔细检查、测试、分析，找出坏的元器件进行修理。
经以上的处理后，只要不是硬盘盘体本身损坏，仅仅是一般性的接插件的接触不良或外电路故障则多数能够迅速排除。
电路板维修测电阻法该测量方法一般是用万用表的电阻档测量部件或元件的内阻，根据其阻值的大小或通断情况，分析电路中的故障原因。
一般元器件或部件的输入引脚和输出引脚对地或对电源都有一定的内阻，用普通万用表测量，有很多情况都会出现正抽电阻小，反向电阻大的情况。
一般正向阻值在几十欧姆至100欧姆左右，而反向电阻多在数百欧姆以上。
但正向电阻决不会等于0或接近0，反向电阻也不会无穷大，否则就应怀疑管脚是否有短路或开路的情况。
当断定硬盘子系统的故障是在某一板卡或几块芯片时，则可用电阻法进行查找。
关机停电，然后测量器件或板卡的通断、开路短路、阻值大小等，以此来判断故障点。
若测量硬盘的步进电机绕组的直流电阻为24欧，则符合标称值为正常；10欧左右为局部短路；0欧或几欧为绕组短路烧毁。
硬盘驱动器的扁平电缆信号线常用通断法进行测量。
硬盘的电源线既可拔下单测也可在线并测其对地阻；如果无穷大，则为断路；如果阻值小于10欧，则应怀疑局部。

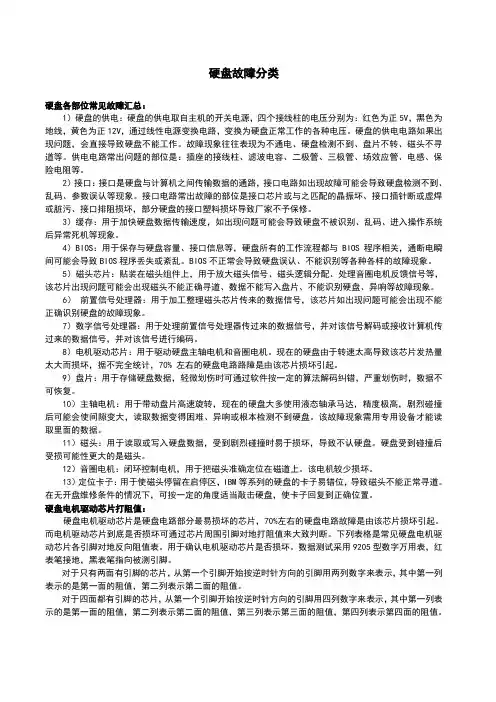

硬盘故障分类硬盘各部位常见故障汇总：1）硬盘的供电：硬盘的供电取自主机的开关电源，四个接线柱的电压分别为：红色为正5V，黑色为地线，黄色为正12V，通过线性电源变换电路，变换为硬盘正常工作的各种电压。
硬盘的供电电路如果出现问题，会直接导致硬盘不能工作。
故障现象往往表现为不通电、硬盘检测不到、盘片不转、磁头不寻道等。
供电电路常出问题的部位是：插座的接线柱、滤波电容、二极管、三极管、场效应管、电感、保险电阻等。
2）接口：接口是硬盘与计算机之间传输数据的通路，接口电路如出现故障可能会导致硬盘检测不到、乱码、参数误认等现象。
接口电路常出故障的部位是接口芯片或与之匹配的晶振坏、接口插针断或虚焊或脏污、接口排阻损坏，部分硬盘的接口塑料损坏导致厂家不予保修。
3）缓存：用于加快硬盘数据传输速度，如出现问题可能会导致硬盘不被识别、乱码、进入操作系统后异常死机等现象。
4）BIOS：用于保存与硬盘容量、接口信息等，硬盘所有的工作流程都与BIOS程序相关，通断电瞬间可能会导致BIOS程序丢失或紊乱。
BIOS不正常会导致硬盘误认、不能识别等各种各样的故障现象。
5）磁头芯片：贴装在磁头组件上，用于放大磁头信号、磁头逻辑分配、处理音圈电机反馈信号等，该芯片出现问题可能会出现磁头不能正确寻道、数据不能写入盘片、不能识别硬盘、异响等故障现象。
6）前置信号处理器：用于加工整理磁头芯片传来的数据信号，该芯片如出现问题可能会出现不能正确识别硬盘的故障现象。
7）数字信号处理器：用于处理前置信号处理器传过来的数据信号，并对该信号解码或接收计算机传过来的数据信号，并对该信号进行编码。
8）电机驱动芯片：用于驱动硬盘主轴电机和音圈电机。
现在的硬盘由于转速太高导致该芯片发热量太大而损坏，据不完全统计，70% 左右的硬盘电路路障是由该芯片损坏引起。
9）盘片：用于存储硬盘数据，轻微划伤时可通过软件按一定的算法解码纠错，严重划伤时，数据不可恢复。
10）主轴电机：用于带动盘片高速旋转，现在的硬盘大多使用液态轴承马达，精度极高，剧烈碰撞后可能会使间隙变大，读取数据变得困难、异响或根本检测不到硬盘。
电路板维修入门教程简介电路板是现代电子设备中不可或缺的一部分，它承载着各种电子元件和连接线路，为设备的正常工作提供保障。
然而，由于各种原因，电路板在使用过程中可能会出现故障，导致设备无法正常运行。
本教程将向您介绍电路板维修的基本知识和技巧，帮助您入门电路板维修。
1. 准备工作在进行电路板维修之前，我们需要做一些准备工作。
1.1 工具和材料以下是常用的电路板维修工具和材料：•锡焊台：用于焊接和修复电路板上的焊点。
•鼠标旁边：用于修复电路板上的鼠标旁边。
•铜线：用于替换损坏的导线。
1.2 背景知识在开始电路板维修之前，了解一些电路板的基本知识将是很有帮助的。
以下是一些需要了解的基本概念：•电路板的结构和组成部分•常见的电子元件及其功能•焊接基础知识2. 诊断故障在进行电路板维修之前，首先需要找出故障的具体原因。
以下是一些常见的电路板故障：2.1 单个元件故障电路板上的某个元件可能出现故障，导致整个设备无法正常工作。
通过以下步骤可以诊断出单个元件的故障：1.使用万用表或示波器检测电路板上的电压和电流。
2.根据元件的规格和工作原理，比较测量结果与正常范围的差异。
3.如果元件的测量结果异常，则可以推测该元件可能出现故障。
2.2 电路连接故障电路板上的连接线可能出现松动、断裂或短路等问题，导致电路中断或异常。
诊断电路连接故障的步骤如下：1.检查电路板上的连接线是否紧固。
如果松动，重新固定连接线。
2.使用万用表或示波器检测电路板上的连接线是否正常通电。
3.使用焊接工具修理或更换损坏的连接线。
3. 维修电路板一旦确定了电路板的故障原因，接下来就可以开始修复电路板了。
以下是一些常见的电路板维修技巧：3.1 焊接和重新插拔元件如果确定电路板上的元件出现故障，可以通过焊接和重新插拔元件来修复问题。
具体步骤如下：1.使用锡焊台加热元件的焊点，将焊接锡融化。
2.将元件从焊点处轻轻拔出，确保不损坏元件和焊点。
3.检查元件是否损坏。

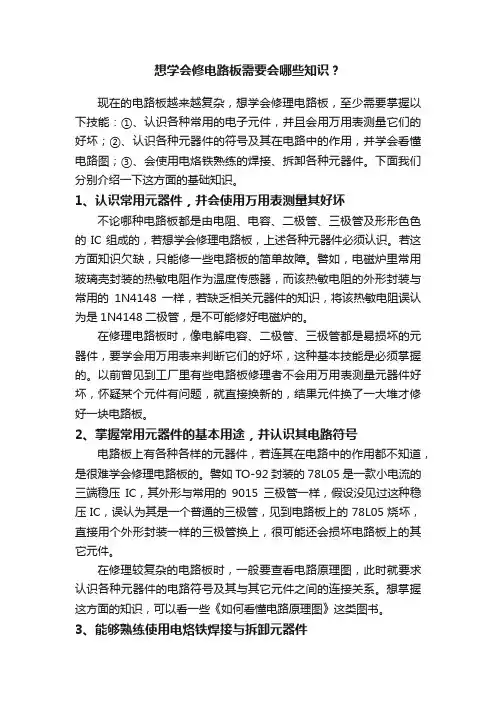

想学会修电路板需要会哪些知识？现在的电路板越来越复杂，想学会修理电路板，至少需要掌握以下技能：①、认识各种常用的电子元件，并且会用万用表测量它们的好坏；②、认识各种元器件的符号及其在电路中的作用，并学会看懂电路图；③、会使用电烙铁熟练的焊接、拆卸各种元器件。
下面我们分别介绍一下这方面的基础知识。
1、认识常用元器件，并会使用万用表测量其好坏不论哪种电路板都是由电阻、电容、二极管、三极管及形形色色的IC组成的，若想学会修理电路板，上述各种元器件必须认识。
若这方面知识欠缺，只能修一些电路板的简单故障。
譬如，电磁炉里常用玻璃壳封装的热敏电阻作为温度传感器，而该热敏电阻的外形封装与常用的1N4148一样，若缺乏相关元器件的知识，将该热敏电阻误认为是1N4148二极管，是不可能修好电磁炉的。
在修理电路板时，像电解电容、二极管、三极管都是易损坏的元器件，要学会用万用表来判断它们的好坏，这种基本技能是必须掌握的。
以前曾见到工厂里有些电路板修理者不会用万用表测量元器件好坏，怀疑某个元件有问题，就直接换新的，结果元件换了一大堆才修好一块电路板。
2、掌握常用元器件的基本用途，并认识其电路符号电路板上有各种各样的元器件，若连其在电路中的作用都不知道，是很难学会修理电路板的。
譬如TO-92封装的78L05是一款小电流的三端稳压IC，其外形与常用的9015三极管一样，假设没见过这种稳压IC，误认为其是一个普通的三极管，见到电路板上的78L05烧坏，直接用个外形封装一样的三极管换上，很可能还会损坏电路板上的其它元件。
在修理较复杂的电路板时，一般要查看电路原理图，此时就要求认识各种元器件的电路符号及其与其它元件之间的连接关系。
想掌握这方面的知识，可以看一些《如何看懂电路原理图》这类图书。
3、能够熟练使用电烙铁焊接与拆卸元器件只有上述元器件知识，若电烙铁焊接与拆卸元器件的水平一般，不可能成为电路板修理高手。
在修理电路板时，有些故障比较简单，采用直观法用眼即可看出来是某个元件坏了，但修理者拆卸或焊接元件的水平太差，可能会将电路板铜箔或焊盘烫坏，导致冒出来新的故障。
维修电路板必备知识点电路板在现代电子领域扮演着至关重要的角色。
它们是电子设备的核心组成部分，包含了大量的电子元件和电路连接。
然而，由于使用频繁和时间的推移，电路板可能会出现故障或损坏，需要进行修复。
因此，对于维修人员来说，掌握一些必备的电路板知识点是至关重要的。
本文将介绍一些关键的知识点，帮助维修人员更好地理解和解决各种电路板问题。
1. 了解电路板结构在维修电路板之前，了解其基本结构是必不可少的。
电路板通常由基板、电子元件和焊接点组成。
基板是一个承载电子元件的平板，通常是由导电材料制成。
焊接点连接电子元件和基板，确保电流在电路板上正确流动。
2. 掌握常见电子元件维修电路板离不开掌握各种常见电子元件的功能和特性。
例如，电阻器用于限制电流流过电路中的特定部分，电容器能存储电荷，使电路具有稳定性，而二极管允许电流仅在一个方向上流动。
对于不同的元件故障，维修人员需要准确识别故障元件，并及时更换修复。
3. 熟悉常见电路板故障了解常见电路板故障是快速诊断和修复问题的关键。
例如，短路是电路板常见的问题之一，它会导致电流异常和过热。
短路可能由焊接接触不良、元件损坏或元件之间的连接问题等引起。
同时，开路是另一个常见问题，它会导致电流无法流过，并使电路板失效。
4. 使用适当的工具和设备维修电路板需要使用一些专业的工具和设备。
烙铁是最基本的工具，用于焊接元件和电路板的连接。
热风枪可以帮助维修人员更好地处理焊接任务。
此外，万用表和示波器等测量工具可以帮助维修人员检测电路板的电阻、电压和频率等参数，以确定故障的具体位置。
5. 注意电路板维修的安全性维修电路板需要严格遵守安全操作规程。
首先，确保所有的操作在断电状态下进行，以避免触电或电路板进一步损坏。
其次，维修人员应该穿戴适当的防静电服，以防止静电对电子元件的损害。
此外，定期检查工作区域的安全性，确保没有易燃物或其他危险物质。
6. 学习并更新维修技能最后，维修电路板是一个不断学习和更新技能的过程。
硬盘电路板故障如何修复？怎样才能保证硬盘的数据安全大家在使用电脑的时候，可能会遇到硬盘无法识别的问题，对于这种情况，可能是因为硬盘电路板出现故障了。
对于用户来说，硬盘是存储数据的重要设备，里面保存的数据是非常重要的，一旦数据因此丢失，用户的损失是非常大的。
当电脑硬盘出现电路板故障时，我们该如何修复故障呢？有什么方法可以帮助大家将硬盘中的数据恢复出来呢？如果用户懂得一些电路的检测和维修知识，可以用万用表等工具检查硬盘电路板上的故障所在，并针对故障进行维修。
电路板修好了，硬盘就能够正常识别，硬盘内的数据也就全部恢复了。
硬盘电路板的常见故障主要是不能供电和供电后电机不起转。
可以通过电压测试法、电阻测试法进行检查及维修，最后实现数据恢复。
具体的维修方法用户可以查找相关的资料。
在这里我要提醒大家，虽然维修的方法可行，但是用户如果不专业的话，容易造成硬盘故障越来越严重，可能还会造成硬盘数据的损坏。
如果用户对硬盘维修这方面并不了解或了解的并不深，我还是建议大家不要自行维修硬盘，我们可以将硬盘交给那些专业的维修机构，让他们帮助恢复硬盘中的数据。
对硬盘进行检测和维修需要懂一定的电路知识，如果仅仅为了恢复硬盘内的数据，那么在无法掌握电路知识的情况下，还有一种比较简单的替换法可以达到数据恢复的目的。
替换法就是在判断硬盘的电路板有故障后，找一个同型号的可用电路板替换掉故障电路板，从而让硬盘正常工作，硬盘内的数据也就可以访问了。
不过，硬盘电路板的替换需要一些方法和技巧，如果替换方法不正确，硬盘依然不能识别，比如替换的电路板不兼容，硬盘可能从而出现新的故障。
如果用户需要的是硬盘中的数据，我建议大家直接将硬盘交予专业的数据恢复机构，让专业的数据恢复专家帮助完整的找回硬盘中的数据。
上海天盾数据恢复中心是国内最早专业从事数据恢复技术研究和数据恢复服务的公司之一，一直采用先进的国际标准和专业的运营模式，专业从事数据恢复服务及其产品研发，公司旗下拥有资深数据恢复技术团队和迅龙、迅捷、顶尖等多个产品研发工作室，拥有多项核心技术产权，恢复中心目前服务领域主要为：硬件数据恢复、U盘数据恢复、数码相机数据恢复、苹果机数据恢复、软件数据恢复、硬件故障恢复、笔记本数据恢复、服务器数据恢复、硬盘数据恢复、RAID数据恢复等。
硬盘电路板的维修过程今年2月份，我电脑关机正常，第二天开机就没有反应了，多次试验，没有办法开机，只好把主机放到电脑维修部，经过两个维修部，一个多星期的检查维修，更换了电源、硬盘，主机才修好，可是原来硬盘上的工作文件、照片等都找不到了，损失是无法估量的。
经过修理检查后，明白了硬盘损坏的原因，是因为主机电源风扇不转，先烧坏电源，进而烧坏硬盘电路板，硬盘电路板上没有明显损坏，电源明显烧坏。
维修电脑的技师说，找个相同的希捷80G串口硬盘，将电路板更换过来，有可能修好硬盘。
所以，我有机会就找相同的二手硬盘，但是一直没有找到，后来才知道，即使找到了，修复的可能性也很小，因为即使都是希捷80G串口硬盘，其型号也是很多的，不一定就完全能代换，即使完全一样，电路板也并不是直接代换，否则原来的数据很难找出来。
过了几个月，因为急需要原来硬盘的数据，就下功夫在网上查看硬盘修复资料，先是看到一篇帖子《急求硬盘电路板上的二级管代换》，文章说：现有一希捷串口硬盘（80G）故障为加电断电！经查12V对地短路！而后发现板子上面有一二极管对地导通。
卸下后12V 不再对地短路。
现手头无此二极管，寻求代换芯片！芯片上面字样：AF31 LG，对照我旧硬盘一看，刚好一样，我硬盘上也有保护二极管AF31 LG，一测量，12V对地断路，保护二极管AF31 LG肯定击穿坏了。
根据经验，我知道，这个二极管是保护二极管，起保护硬盘作用，要是电路板没有其他问题，去掉后不影响使用。
去掉二极管AF31 LG，测量12V对地电阻，0.2欧姆左右，由于没有维修过硬盘电路板，也不知道这个数据对不对(后来经过测试好电路板知道正常电阻为无穷大)。
就将旧硬盘装在主机上，启动，电脑有了反应，但是只有几秒钟，硬盘电路板上的一个大片子SH6950 D就冒烟，并且烧了一个1mm的圆洞，电脑没有进入系统，我知道硬盘电路板这下是彻底报废了。
看来我的硬盘，由于电源损坏，所以损坏的比较严重。
硬盘结构硬盘基本上由控制电路板和盘体两大部分组成。
1. 控制电路板控制电路板是由接口、DSP处理器、ROM、缓存、磁头驱动电路和盘片电机驱动电路等组成的：接口包括电源接口和资料接口及硬盘内部的盘片电机接口、磁头接口——电源接口提供硬盘工作所需要的电流。
资料接口提供与计算机交换资料的通道。
盘片电机接口提供盘片电机转动所需的电流。
磁头接口用于提供电路板到磁头和音圈电机的信号连接。
DSP处理器用于控制信号和资料的转换、编码等操作。
ROM中存储了硬盘初始化操作的部分程序，有的ROM为独立的芯片(可能是EPROM、Flash 等)，有的集成到了DSP中。
缓存用于暂存盘体和接口交换的资料，以解决接口速度和硬盘内部读写速度的差别。
缓存的大小对硬盘的资料传输速率有一定的影响，随着硬盘的不断发展，缓存的容量也在不断增大。
磁头驱动电路负责驱动磁头准确定位和对磁头信号进行整形放大等。
电机驱动电路负责精确控制盘片的转速。
2. 盘体盘体由盘腔、上盖、盘片电机、盘片、磁头、音圈电机和其他的辅助组件组成。
为保证硬盘正常工作，盘体内的洁净度很高。
为防止灰尘进入，盘体处于相对密封的状态。
由于硬盘工作的过程中发热，为了保证盘腔的空气压力与外界平衡，在盘体上有呼吸孔，呼吸孔的内侧安装有一个小的空气过滤器，硬盘的设计不同，呼吸孔的位置和结构也有所差别。
同时由于盘体在装配完成后，要写入伺服信息，所以盘体上有伺服信息的写入口，在工厂无尘车间里将专用的写入设备从这个孔伸入盘体内写入伺服信息，写入完成后，会用铝箔将其封闭。
(1) 盘腔盘腔一般由铝合金铸造后机加工而成，盘体的其他组件都直接或间接安装在盘腔上面，盘腔上还有将硬盘安装到其他设备上的螺丝孔。
(2) 上盖上盖一般由铝合金或软磁金属材料加工而成，有的是单层的，有的是由多层材料粘合而成。
它的主要作用是与盘腔一起构成一个相对密封的整体，基本上都是用螺钉与盘腔连接，为了保证密封，上盖与盘腔的结合面一般都有密封垫圈。
硬盘换电路板[硬盘的电路组成部分知识]
一、硬盘电路组成
硬盘电路板是将硬盘内部和电脑主板相互连接的中介，它将接口传送过来的电信号转换成磁信息记录到硬盘盘片上(写操作)，反过来也可以将硬盘盘片上的磁信息转换成电信号传送到接口(读操作)。
硬盘电路板是裸露在外面的，因此也是比较容易出现故障的地方。
硬盘电路板上焊接有各种各样的集成芯片和电子元件，由它们共同完成数据的交换操作。
主要的芯片及电子元器件有主控芯片、数字信号处理芯片、驱动芯片(在硬盘电路板上工作负荷最大，出现损坏情况最多的芯片)、缓存芯片、晶振、集成场效应管等。
二、硬盘的主控芯片
主控芯片是整个硬盘电路板上面积最大的芯片，它控制着个芯片协调工作，负责数据交换和处理，可以说是硬盘的中央处理器。
三、硬盘的驱动芯片
驱动芯片主要负责主轴电机和音圈电机的驱动。
早期的盘主轴电机驱动和音圈电机驱动是由两个芯片完成的，现在都已集成到了一个芯片中。
它是盘电路板上工作负荷最大，最容易烧毁的芯片。
四、硬盘的缓存芯片
缓存芯片与内存条上使用的芯片是一样的，用来为数据供暂存空间，提高硬盘的读写效率。
目前常见的硬盘的缓存芯片容量有2MB和8MB，最大达到16MB。
一般情况下，缓存容量越大，硬盘性能越高。
相关热词搜索：硬盘知识，硬盘的电路组成部分知识，电路的基本组成部分，家庭电路组成部分，。
第一章：硬盘的结构和检测硬盘的物理结构总体来说由盘体和电路板组成，而盘体内部又有很多部件组成，我们先看一下盘体内部结构：可以看到硬盘是一个很精密的部件，普通环境下打开硬盘就会损坏，必须要在空气洁净度达到100级以上才可以打开硬盘进行维修。
我们再来看一下硬盘电路板的结构，下图是一块迈拓SATA的硬盘电路板图：上图可以看到硬盘电路板的主要芯片的作用，现在我们对硬盘的物理结构有了大体的了解。
那么一块硬盘损坏了，我们要怎么判断呢？接下来我就来说说怎么检测硬盘的好坏。
硬盘损坏有两种情况：一种是电路板损坏，一种是硬盘内部损坏，电路板损坏一般更换就行了，电路板损坏一般会导致硬盘接电不转，（驱动芯片损坏），而内部故障又包括软件故障和硬件故障，硬件故障占硬盘损坏的10％，也就是人们常说的磁头损坏，电机损坏，物理坏道。
软件故障占大部分，比如硬盘内部微码损坏（固件）,大部分硬盘都是固件损坏导致硬盘坏道，不认盘等故障，这些故障都要用到专业工具PC3000，（后面重点介绍PC3000维修硬盘的方法）。
再维修之前我们要先检测硬盘，检测硬盘一般用MHDD软件，软件界面看下图：MHDD软件支持硬盘热插拔，不需要主板BIOS支持，所有可以等电脑进人软件界面再接上硬盘进行检测，图中可以清楚的看到硬盘的信息，当你扫描硬盘时也可以清楚的看到硬盘的健康状况，如上图，MHDD可以检测到硬盘的信息，就表示硬盘固件基本完好，MHDD的功能键看下表说明：备就绪，按SHIFT+F3选择待测硬盘，按两次F4，就可以扫描了，如下图：在软件的右边可以看到：黑，灰，白，绿，棕，红的小方块，依次代表硬盘读取速度的快慢，下面还有?，X，!，S,等都是坏道的标志，一块正常的硬盘是一个彩色块都不会有的，都会在黑，灰，白，三色之内。
通过MHDD软件的检测就可以判断硬盘的故障了，如果按F2后，软件没有显示硬盘的信息，那么表示这块硬盘的固件已经损坏了，如果信息出来了，但是不正确也表示固件损坏，扫描时出现绿，棕，红，色块表示这个区域有缺陷，（坏道产生的预兆），出现红块以下的都是坏道了。
其实硬盘是可以修好的。
如果你的水平高的话，修好的硬盘也不会那么容易坏的。
修理的原理有2种：1 用lformat，hp，adm，dm，wipinfo，ndd这些软件是把坏道修成G-list增长坏道列表中的。
这个其实是一般的修理方法，这种方法那，比较容易掌握，也是普通人都是可以搞定的。
但是G-list列表的空间不是很大的，也就是500－700个之间的空间吧，如果硬盘坏道超过这个数字后，坏道就不能加入G-list列表了，也就是修不好了。
这种方法修好的坏道，也是对文件是没有影响的，因为它是修复成增长行坏道表中去了，系统是不可能访问他们的。
2 用专业的软件和设备来修理。
本网站上有相关的设备。
这个修理的原理是把硬盘的物理坏道屏蔽成工厂坏道P-list列表中去的。
其实每个新的硬盘的盘片上都是有坏道的，只是厂家经过的特殊的手段，把它屏蔽掉了。
这样你们用普通的软件是查看不到的。
因为那些不是专业的软件（用hp的软件就可以查看到昆腾硬盘的P坏道列表，你们有兴趣的可以下载一个去看看）。
问什么一定要把坏道屏蔽到p-list中呢，把它屏蔽到G列表中不就是行了吗！但是一个硬盘的坏道是很多的，一般都是1000个左右和以上，G列表的大小有限制的，不大。
p列表就大的多了，一般都是4000个左右和以上，空间的大小和硬盘牌子和硬盘的容量有直接的关系，硬盘容量越大p列表就越大。
屏蔽到p列表中才可以修好更多的硬盘吗！以上就是修好一个硬盘的原理，知道这个原理呢，就知道修硬盘是怎么回事了。
关于专业的具体修理，请浏览专业的维修设备相关的资料。
昆腾la lb lc硬盘的通病昆腾公司这三款硬盘比较容易损坏，主要是电路板上的芯片发热严重，导致不稳定和烧毁，tda5247这个芯片，现象表现为在工作的途中，突然嗒的一声响和连续哒哒的响声，有时转但不认盘，有时干脆就不转。
如果用an8428ngak代换上它的话，性能会稳定很多.在用个几年是没有问题的！IBM硬盘维修关于IBM硬盘损坏案例，很多人都亲身体验过。
硬盘电路板维修基础
硬盘电路板的构成
1.2.1 硬盘芯片的组成
1. 电机驱动芯片：用于驱动硬盘的主轴电机和音圈电机，由于现在的硬盘转速太高导致该芯片发热量大而易损坏。
2. 前置信号处理器:用于加工磁头传来的信号
3. 接口芯片CPU和数字信号处理器:一般都集成于一个芯片，因为集成度较高，所以损坏率也较高。
4. 缓存：外形和内存条的内存颗粒相似，用于加快硬盘数据的传输速度，大小2M和8M的较多。
如图1-20所示
图
1.2.2 硬盘元器件的组成
1.电容：用字母“C”表示
有极性（黄色或黑色的较多，有标记一端为“负极”）
(1) 电容
无极性（棕色或灰色的较多）
(2) 主要作用：滤波、耦合、旁路、与电感组成“LC”谐振电路、与电阻组成“RC”定时电路。
(3) 特性：通交流隔直流
(4) 在电路中的作用：如图1-22所示
图1-22 电容滤波用法
(5) 好坏判断：摘下来用数字万用表单独测量应为无穷大，在电路板上测量应有几百的数值，若出现阻值非常小或直接导通说明此电容损坏。
补充：硬盘上没有电解电容，只有帖片电容，而贴片电容不易坏，但我们可以通过测量电容来判断芯片的好环。
2. 电感:用“L”表示
（1）主要作用：储能、滤波、隔离与电容组成“LC”谐振电路，在硬盘电路中一般起保险和滤波用。
（2）特性：通直流，阻交流。
（3）好坏判断：把万用表定位到二极管档，用两表笔测量电感两端应为“0”或10以内的数值为好元件，若测得的结果偏大或为无穷大则为坏。
3. 二极管：用“D”表示
（1）主要作用：检波、整流、稳压、钳位、限幅和作开关用。
（2）特性：单向导通
（3）整流二极管的用法：如图1-23所示
图1-23 整流二极管实际应用
（4）稳压二极管的用法：如图1-24 所示 IGNDIC-+
图1-24 稳压二极管实际应用
（5）好坏判断：
将数字表万用表定位到二极管档，红表笔接二极管的正极、黑表笔接二极管的负极，此时测得的是二极管的正向导通阻值，也就是二极管的正向压降值。
不同的二极管根据它内部材料不同所测得的正向压降值也不同。
若显示的数值为“0”，则说明管子短路；若显示为“1”则说明管子开路。
然后调换表笔再测，表上应为“1”即为无穷大，若不为无穷大则为坏。
4. 场效应管：用“Q”表示
（1）主要作用：放大、调制、谐振和作开关用。
G极与D极和S极正反向均为∞
图1-25 场效应管符号和外形图
（2）好坏判断：如图1-25所示
把数字万用表打到二极管档，用两表笔任意触碰场效应管的三只引脚，好的场效应管最终测量结果只有一次有读数，并且在500左右。
如果在最终测量结果中测得只有一次有读数，并且为“0”时，须用表笔短接场效应管三只引脚，然后再测量一次，若又测得一组为500左右读数时，此管也为好管。
不符合以上规律的场效应管均为坏管。
5. 电阻：用“R”来表示
（1）主要作用：降压、分压、限流、分流等作用。
（2）硬盘上都是贴片电阻，其大小识别：
1RO=1Ω
4R7=4.7Ω
101=100Ω
103=10000Ω
（3）好坏判断：
普通电阻损坏表现为：阻值明显增大或为无穷大。
保险电阻损坏表现为：有阻值或为无穷大。
