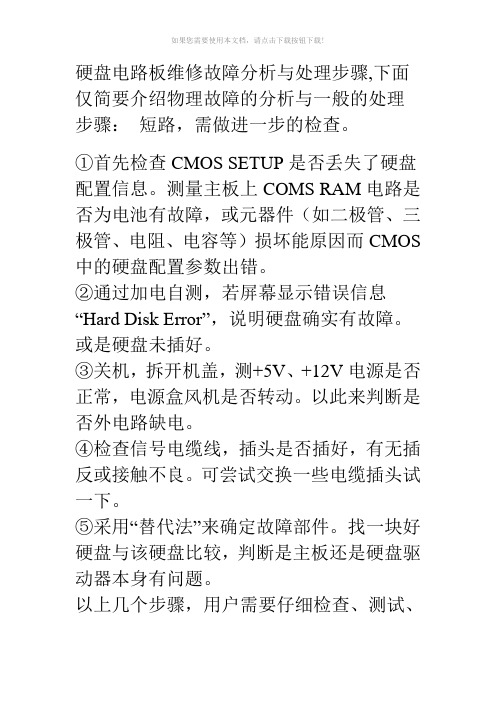

硬盘电路板维修故障分析与处理步骤,下面仅简要介绍物理故障的分析与一般的处理步骤：短路，需做进一步的检查。
①首先检查CMOS SETUP是否丢失了硬盘配置信息。
测量主板上COMS RAM电路是否为电池有故障，或元器件（如二极管、三极管、电阻、电容等）损坏能原因而CMOS 中的硬盘配置参数出错。
②通过加电自测，若屏幕显示错误信息“Hard Disk Error”，说明硬盘确实有故障。
或是硬盘未插好。
③关机，拆开机盖，测+5V、+12V电源是否正常，电源盒风机是否转动。
以此来判断是否外电路缺电。
④检查信号电缆线，插头是否插好，有无插反或接触不良。
可尝试交换一些电缆插头试一下。
⑤采用“替代法”来确定故障部件。
找一块好硬盘与该硬盘比较，判断是主板还是硬盘驱动器本身有问题。
以上几个步骤，用户需要仔细检查、测试、分析，找出坏的元器件进行修理。
经以上的处理后，只要不是硬盘盘体本身损坏，仅仅是一般性的接插件的接触不良或外电路故障则多数能够迅速排除。
电路板维修测电阻法该测量方法一般是用万用表的电阻档测量部件或元件的内阻，根据其阻值的大小或通断情况，分析电路中的故障原因。
一般元器件或部件的输入引脚和输出引脚对地或对电源都有一定的内阻，用普通万用表测量，有很多情况都会出现正抽电阻小，反向电阻大的情况。
一般正向阻值在几十欧姆至100欧姆左右，而反向电阻多在数百欧姆以上。
但正向电阻决不会等于0或接近0，反向电阻也不会无穷大，否则就应怀疑管脚是否有短路或开路的情况。
当断定硬盘子系统的故障是在某一板卡或几块芯片时，则可用电阻法进行查找。
关机停电，然后测量器件或板卡的通断、开路短路、阻值大小等，以此来判断故障点。
若测量硬盘的步进电机绕组的直流电阻为24欧，则符合标称值为正常；10欧左右为局部短路；0欧或几欧为绕组短路烧毁。
硬盘驱动器的扁平电缆信号线常用通断法进行测量。
硬盘的电源线既可拔下单测也可在线并测其对地阻；如果无穷大，则为断路；如果阻值小于10欧，则应怀疑局部。
硬盘坏道检测及修复方法硬盘坏道检测及修复方法现在电脑越来越多，问题也随之多起来，在维护过程中，由于硬盘出问题是较多的, 尤其是出坏道的情况更是令人头疼。
一旦硬盘出现错误，有时数据的损失会比整个电脑报废的损失还要大。
其实硬盘坏道，几乎可以称为硬盘的致命伤。
店铺见识过许多因为延误时机，自己乱用各种软件修理，最后把偌大个硬盘整成一块废铁的例子。
修复硬盘坏道对于逻辑坏道，我们可以修复，对于物理坏道，我们应采用隔离的办法，以最大程度减少损失，防止坏道进一步扩散为目标。
我见过有些人在报纸上吹说用某个特殊软件能修理物理坏道，最要命的是许多人对低格硬盘的迷信，实在是误人之语。
所谓低级格式化，指的是将空白的磁盘划分出柱面和磁道，然后再将磁道划分为若干个扇区，每个扇区又划分出标识部分ID、间隔区GAP和数据区DATA等。
低级格式化只能在DOS环境下完成，而且只能针对—块硬盘而不能支持单独的某一个分区。
有些坏磁道和坏扇区能够通过低级格式化来修复，但对于真正的硬盘磁盘表面物理划伤则无法进行修复，这只有通过各种办法标出坏扇区的位置，以便让操作系统不去使用，以防止扩大坏道进而延长硬盘使用。
特别想强调，低级格式化是一种损耗性操作，对硬盘的寿命有一定的负面影响，所以，如无必要，用户们尽量不要低级格式化硬盘。
对于逻辑坏道，一般情况下我们用操作系统自带的工具和一些专门的硬盘检查工具就能发现并修复。
如：Windows自带的Scandisk 磁盘扫描程序就是发现硬盘逻辑坏道最常用的工具，而我们常见的Format命令不能对任何硬盘坏道起到修补作用，这点大家要明白。
我们可在Windows系统环境下，在“我的电脑”中选中要处理的硬盘盘符，选择其“属性”，在出现的“工具”按钮中选择“查错状态”，再在“扫描类型”中选“全面检查”，并将“自动修复错误”打上“勾”，然后“开始”即可。
如果系统在启动时不进行磁盘扫描或已不能进入Windows系统，我们也可用软盘或光盘启动盘启动电脑后，在相应的盘符下，如“A：”下运行Scandisk *：(注：*为要扫描的硬盘盘符)，回车后来对相应需要扫描修复的硬盘分区进行修理。
硬盘供电输出电压测试方法
硬盘是计算机中非常重要的存储设备，它通常需要稳定的电压
供应以确保正常运行。
因此，测试硬盘供电输出电压的方法是非常
重要的。
下面我们将介绍一种常用的测试方法。
首先，我们需要准备一台数字万用表和一根电压测试线。
然后，按照以下步骤进行测试：
1. 关闭计算机并断开电源线，确保硬盘处于断电状态。
2. 打开计算机机箱，找到硬盘的电源接口。
通常，硬盘的电源
接口是一个带有多个针脚的连接器。
3. 将数字万用表的红色测试笔插入电源接口的5V针脚上，黑
色测试笔插入接地针脚上。
4. 打开数字万用表，并选择电压测试档位。
通常，硬盘的电源
输出电压应该在5V左右。
5. 开启计算机电源，观察数字万用表上显示的电压数值。
如果
电压稳定在5V左右，那么硬盘的供电输出电压正常。
需要注意的是，测试硬盘供电输出电压时，一定要小心操作，避免触电或损坏设备。
另外，如果测试结果显示硬盘供电输出电压异常，应及时联系专业人员进行维修或更换硬盘。
总之，通过以上测试方法，我们可以很容易地检测硬盘的供电输出电压是否正常，从而确保硬盘能够正常工作，保障计算机系统的稳定性和数据的安全性。
电脑硬盘维护检测和修复磁盘错误的方法在使用电脑的过程中，硬盘是一个重要的组成部分，负责存储和读取数据。
然而，由于长时间使用或者其他原因，硬盘可能会出现问题，比如磁盘错误。
本文将介绍一些常用的电脑硬盘维护检测和修复磁盘错误的方法，帮助您解决这些问题。
1. 检测磁盘错误要检测硬盘上的错误，可以使用操作系统自带的工具，比如Windows系统的磁盘检查工具。
具体操作如下：- 在Windows资源管理器中，右击硬盘驱动器，选择“属性”。
- 在“工具”选项卡中，点击“错误检查”。
- 选择“扫描和修复驱动器”并点击“开始”。
- 系统会提示是否在下次启动时进行扫描，选择“是”并重新启动电脑。
2. 使用第三方磁盘检测工具除了操作系统自带的工具，还有许多第三方的磁盘检测工具可供选择。
这些工具通常提供更多的功能和更详细的报告。
以下是一些常用的磁盘检测工具：- CrystalDiskInfo：提供实时监测硬盘的健康状态和温度信息。
- HD Tune：检测硬盘的性能和健康状态，并提供详细的报告。
- Western Digital Data Lifeguard Diagnostic：适用于西部数据硬盘的工具，可以检测硬盘问题并执行修复操作。
3. 修复磁盘错误一旦检测到磁盘错误，及时修复是非常重要的。
以下是一些常用的修复磁盘错误的方法：3.1 使用操作系统自带的工具- 在Windows系统中，可以使用“磁盘清理”和“磁盘碎片整理”来修复部分错误。
这些工具可以帮助清理垃圾文件和整理文件碎片，提高硬盘性能。
- 对于Mac系统，可以使用“磁盘工具”来修复磁盘错误。
在“应用程序”文件夹中找到“实用工具”文件夹，里面就包含了“磁盘工具”。
3.2 使用磁盘修复工具如果操作系统自带的工具无法修复问题，可以考虑使用一些专用的磁盘修复工具。
这些工具通常具有更强大的功能和更高的修复成功率。
以下是一些常用的磁盘修复工具：- EaseUS Partition Master：可以修复分区表、引导记录和硬盘坏道等问题。
硬盘坏道检测与修复
硬盘经过长时间使用就可能出现各种各样的问题，最常见的就是硬盘坏道，出现坏道以后轻则不能正常读取，重则电脑死机，蓝屏等故障。
可利用Disk Genius工具尝试修复坏道。
如果电脑能正常启动，可以选择在windows下进行硬盘检测与修复，如果不能正常启动电脑，可以使用“大白菜U盘PE系统”选择U 盘启动修复，这里我使用windows7系统进行检测与修复，修复硬盘坏道之前一定要备份好数据。
1、首先下载安装Disk Genius工具，启动以后如果是多块硬盘选择要修复的硬盘，点击“硬盘”菜单下的“坏道检测与修复”命令。
2、单击“坏道检测”按钮，开始检测该硬盘是否存在坏道。
3、检测坏道耗时根据硬盘的大小，及电脑的配置而不同，检测完毕以后如果出现坏道，选择“尝试修复”按钮修复坏道即可。

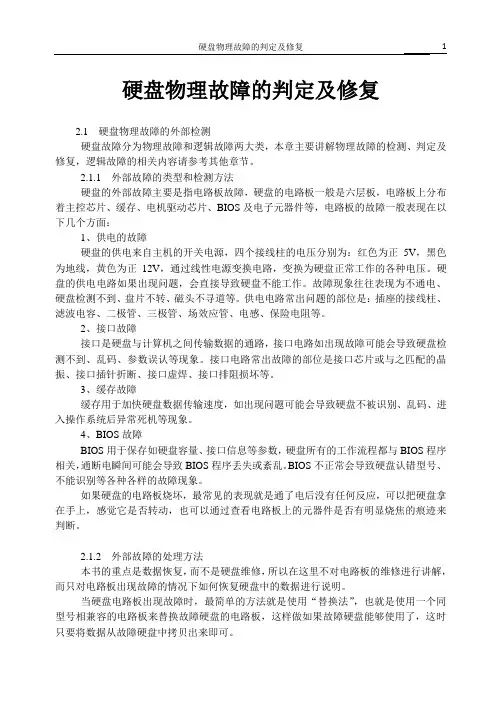

硬盘物理故障的判定及修复2.1 硬盘物理故障的外部检测硬盘故障分为物理故障和逻辑故障两大类，本章主要讲解物理故障的检测、判定及修复，逻辑故障的相关内容请参考其他章节。
2.1.1 外部故障的类型和检测方法硬盘的外部故障主要是指电路板故障，硬盘的电路板一般是六层板，电路板上分布着主控芯片、缓存、电机驱动芯片、BIOS及电子元器件等，电路板的故障一般表现在以下几个方面：1、供电的故障硬盘的供电来自主机的开关电源，四个接线柱的电压分别为：红色为正5V，黑色为地线，黄色为正12V，通过线性电源变换电路，变换为硬盘正常工作的各种电压。
硬盘的供电电路如果出现问题，会直接导致硬盘不能工作。
故障现象往往表现为不通电、硬盘检测不到、盘片不转、磁头不寻道等。
供电电路常出问题的部位是：插座的接线柱、滤波电容、二极管、三极管、场效应管、电感、保险电阻等。
2、接口故障接口是硬盘与计算机之间传输数据的通路，接口电路如出现故障可能会导致硬盘检测不到、乱码、参数误认等现象。
接口电路常出故障的部位是接口芯片或与之匹配的晶振、接口插针折断、接口虚焊、接口排阻损坏等。
3、缓存故障缓存用于加快硬盘数据传输速度，如出现问题可能会导致硬盘不被识别、乱码、进入操作系统后异常死机等现象。
4、BIOS故障BIOS用于保存如硬盘容量、接口信息等参数，硬盘所有的工作流程都与BIOS程序相关，通断电瞬间可能会导致BIOS程序丢失或紊乱。
BIOS不正常会导致硬盘认错型号、不能识别等各种各样的故障现象。
如果硬盘的电路板烧坏，最常见的表现就是通了电后没有任何反应，可以把硬盘拿在手上，感觉它是否转动，也可以通过查看电路板上的元器件是否有明显烧焦的痕迹来判断。
2.1.2 外部故障的处理方法本书的重点是数据恢复，而不是硬盘维修，所以在这里不对电路板的维修进行讲解，而只对电路板出现故障的情况下如何恢复硬盘中的数据进行说明。
当硬盘电路板出现故障时，最简单的方法就是使用“替换法”，也就是使用一个同型号相兼容的电路板来替换故障硬盘的电路板，这样做如果故障硬盘能够使用了，这时只要将数据从故障硬盘中拷贝出来即可。
电路板维修的检测方法
电路板维修的检测方法主要有以下几种：
1. 目视检查法：使用肉眼或放大镜等工具对电路板进行仔细观察，检查是否有明显的损坏或烧坏的部件、虚焊或短路等问题。
2. 测试仪器法：使用多用表、信号发生器等测试仪器对电路板进行各种参数测试，如电阻值、电流值、信号波形等，以确定电路板是否正常。
3. 模块替换法：将电路板上的某一模块替换成工作正常的模块，观察是否解决了问题，以确定是模块问题还是其他问题导致故障。
4. 模拟仿真法：使用电脑软件对电路板进行模拟仿真，模拟出电路板在不同情况下的工作情况，以便找出潜在问题。
5. 综合分析法：结合上述方法，逐一排查可能产生故障的因素，并进行综合分析，最终确定电路板故障原因并解决问题。
硬盘坏道检测和修复方法
硬盘坏道是指硬盘上出现的物理损坏或故障区域，可能导致数据丢失或硬盘无法正常工作。
以下是一些常见的硬盘坏道检测和修复方法：
1. 使用硬盘检测工具：有许多硬盘检测工具可用于检测硬盘坏道。
这些工具通常可以在计算机上运行，通过读取硬盘的SMART 数据或进行表面扫描来检测坏道。
一些常用的硬盘检测工具包括HDDScan、MHDD、CrystalDiskInfo 等。
这些工具可以提供有关硬盘健康状况和坏道位置的信息。
2. CHKDSK 命令：CHKDSK 是Windows 操作系统自带的磁盘检查工具。
你可以通过命令提示符或Windows 资源管理器右键菜单来运行CHKDSK 命令。
CHKDSK 可以检测和修复文件系统中的逻辑坏道。
3. 低格格式化：低格格式化是一种将硬盘彻底格式化的方法，它会重新标记坏道并将其从可用区域中排除。
请注意，低格格式化会删除硬盘上的所有数据，因此在进行之前请确保已备份重要数据。
4. 使用硬盘修复工具：有些硬盘制造商提供了专门的硬盘修复工具，可以修复一些类型的坏道。
这些工具通常可以在硬盘制造商的官方网站上找到。
5. 替换硬盘：如果硬盘坏道严重且无法修复，最后的解决方案可能是替换硬盘。
在这种情况下，建议尽快备份重要数据，并将硬盘送修或更换为新的硬盘。
需要注意的是，硬盘坏道的修复并不能保证完全修复所有问题，特别是对于物理损坏较为严重的坏道。
因此，定期备份重要数据是保护数据安全的重要措施。
在处理硬盘坏道时，请谨慎操作，并确保你对数据的备份和风险有充分的了解。

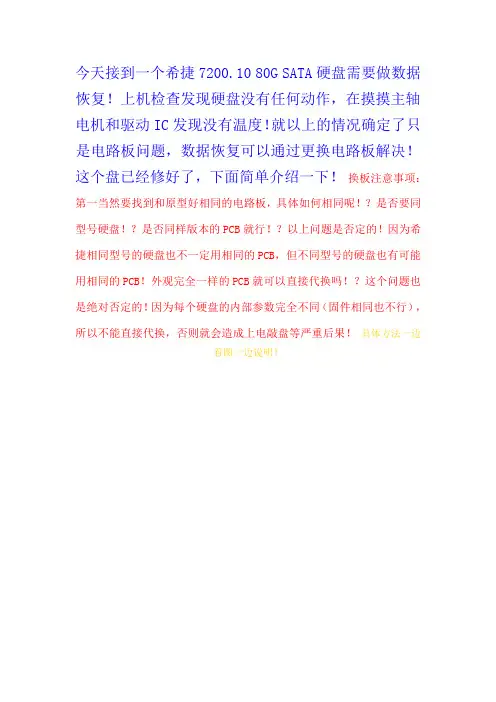

今天接到一个希捷7200.10 80G SATA硬盘需要做数据恢复！上机检查发现硬盘没有任何动作，在摸摸主轴电机和驱动IC发现没有温度！就以上的情况确定了只是电路板问题，数据恢复可以通过更换电路板解决！这个盘已经修好了，下面简单介绍一下！换板注意事项：第一当然要找到和原型好相同的电路板，具体如何相同呢！？是否要同型号硬盘！？是否同样版本的PCB就行！？以上问题是否定的！因为希捷相同型号的硬盘也不一定用相同的PCB，但不同型号的硬盘也有可能用相同的PCB！外观完全一样的PCB就可以直接代换吗！？这个问题也是绝对否定的！因为每个硬盘的内部参数完全不同（固件相同也不行），所以不能直接代换，否则就会造成上电敲盘等严重后果！具体方法一边
看图一边说明！
左边的是80G 10代有问题的硬盘，右边的是正常的
160G 9代硬盘！
丝而已，没必要介绍了！
要一样，缓存容量也要一样！
最后就是换ROM了，代换上的电路板必须要用回原来的ROM！换好后就可以装上硬盘了！操作没问题的话硬盘应该可以正常使用，所
有数据不会丢失！。
硬盘电路板故障如何修复？怎样才能保证硬盘的数据安全大家在使用电脑的时候，可能会遇到硬盘无法识别的问题，对于这种情况，可能是因为硬盘电路板出现故障了。
对于用户来说，硬盘是存储数据的重要设备，里面保存的数据是非常重要的，一旦数据因此丢失，用户的损失是非常大的。
当电脑硬盘出现电路板故障时，我们该如何修复故障呢？有什么方法可以帮助大家将硬盘中的数据恢复出来呢？如果用户懂得一些电路的检测和维修知识，可以用万用表等工具检查硬盘电路板上的故障所在，并针对故障进行维修。
电路板修好了，硬盘就能够正常识别，硬盘内的数据也就全部恢复了。
硬盘电路板的常见故障主要是不能供电和供电后电机不起转。
可以通过电压测试法、电阻测试法进行检查及维修，最后实现数据恢复。
具体的维修方法用户可以查找相关的资料。
在这里我要提醒大家，虽然维修的方法可行，但是用户如果不专业的话，容易造成硬盘故障越来越严重，可能还会造成硬盘数据的损坏。
如果用户对硬盘维修这方面并不了解或了解的并不深，我还是建议大家不要自行维修硬盘，我们可以将硬盘交给那些专业的维修机构，让他们帮助恢复硬盘中的数据。
对硬盘进行检测和维修需要懂一定的电路知识，如果仅仅为了恢复硬盘内的数据，那么在无法掌握电路知识的情况下，还有一种比较简单的替换法可以达到数据恢复的目的。
替换法就是在判断硬盘的电路板有故障后，找一个同型号的可用电路板替换掉故障电路板，从而让硬盘正常工作，硬盘内的数据也就可以访问了。
不过，硬盘电路板的替换需要一些方法和技巧，如果替换方法不正确，硬盘依然不能识别，比如替换的电路板不兼容，硬盘可能从而出现新的故障。
如果用户需要的是硬盘中的数据，我建议大家直接将硬盘交予专业的数据恢复机构，让专业的数据恢复专家帮助完整的找回硬盘中的数据。
上海天盾数据恢复中心是国内最早专业从事数据恢复技术研究和数据恢复服务的公司之一，一直采用先进的国际标准和专业的运营模式，专业从事数据恢复服务及其产品研发，公司旗下拥有资深数据恢复技术团队和迅龙、迅捷、顶尖等多个产品研发工作室，拥有多项核心技术产权，恢复中心目前服务领域主要为：硬件数据恢复、U盘数据恢复、数码相机数据恢复、苹果机数据恢复、软件数据恢复、硬件故障恢复、笔记本数据恢复、服务器数据恢复、硬盘数据恢复、RAID数据恢复等。
硬盘检测流程一、盘故障初步诊断拿到一个硬盘，怎么判断好坏，坏的是属于哪种故障呢？我们要掌握一些步骤和应用软件来完整的判断和检测硬盘，掌握好方法和流程对于维修硬盘、恢复数据是一个重要的环节不至于把故障范围扩大，或能迅速找到故障点进行排除。
1.1看仔细查看硬盘表面和线路板有无损伤，有无人为损伤，有无摔、压等外伤；检测5V、12V有无对地短路，如有对地短路要排除故障后再进行下面的检测，否则短路的线路板很容损坏我们的主板或是检测工具。
1.2听对硬盘“听诊”很重要、也是很必要的。
我们先判断一下硬盘的大致故障在哪里，然后对症下药，可以减少无用功。
我们拿到一个硬盘，首先要做的是给硬盘加上电压稳定的电源，将硬盘贴在耳朵上····这时候我们就可以将听出来的声音大致分成三种情况：1 没有任何声音，和加电前一样，这时我们就可以初步判断这快硬盘有三种情况：A一是线路板损坏B 二是电机损坏，有些有嗯嗯的电流声但是盘片轴损坏，不能起转C 三是磁头夹在盘面上，把电机卡住发出轻微“咔嗒”声2 听不到正常的寻道声，只听见“咔哒、咔哒”的敲击的声音，这就是我们所说的敲盘，那么我们就根据敲盘的维修方式做进一步的检测和维修。
引起敲盘的原因主要有以下几种：A固件区损坏，磁头读不出坏扇区，但是程序就会命令磁头反复读取该扇区，通常表现为不断重复敲击几下后转停转，有部分盘反复起转。
B ROM芯片的程序损坏也会引起敲盘C 线路板的损坏也会导致敲盘D 磁头组件损坏会直接引起敲盘，这是最常见敲盘的故障3 可以听到正常的寻道声，不同的盘，发出的正常寻道声有所不同，这需要反复练习，这里的寻道声是磁头读取固件区磁头的摆动声音，固件区读取正常后磁头会停止在BOOT 区。
寻道声正常时，我们就要使用专用软件来具体检测硬盘。
1.3总结加电，仔细听硬盘内部发出的声音，寻道声音不正常：无声音——一般是线路板故障声音很小，盘片不能正常起转——一般是磁头卡住盘片或电机卡死声音发出强烈撞击声音——一般是磁头组件损坏声音正常，有寻道，使用测试工具进行具体的全面测试二、硬盘检测工具目前常用的检测工具有MHDD，ACE的pc3000，效率源等硬盘检测工具，检测项目和系统要求根据软件要求都有所不同，维修过程中我们一实用和方便为主。
实例解析硬盘更换电路板过程 写在前⾯： 如果您使⽤PC-3000等专业⼯具修复过硬盘，⼀定对它们强⼤的功能有深刻的理解。
但是，再好的软件也是针对软故障⽽设计的，所谓“巧妇难为⽆⽶之炊”，如果是驱动芯⽚或者线路板存在硬件问题的话，想⽤软件来修好则是不可能的。
必须先要修复硬件故障。
故障现象及分析 ⽇前，朋友给笔者送来三块迈拓硬盘：其中两块是D541X系列（型号：2B020H1，后简称2B）和⼀块Diamond Max VL40系列（型号：31024H1）。
其中⼀块D541X（后简称2B_a）加电可以运转，但系统⽆法辨识硬盘，另外两块则⼲脆⽆法运转，更不⽤说辩识了。
经过笔者的仔细观察，发现不运转的两块硬盘均有元件损坏，其中Diamond Max VL40的SH6770C芯⽚（COMBO IC)损坏，芯⽚上有个灼烧后的⼩孔。
⽽D541X(后简称2B_b)则是PHN210T（MOSFET）损坏。
究其原因主要是因为硬盘使⽤三相供电，如果某触点氧化就会导致其对应的相位丢失。
⽽相位的丢失会导致MOSFET损坏，进⼀步导致COMBO芯⽚损坏，然后MOSFET和COMBO芯⽚周围的电⼦元件也会损坏，严重的更会导致盘体内部的前置放⼤器损坏。
硬盘具备精密的机械结构和电⽓结构，由这个故障来看，⽤户如果不留意的话，将会对硬盘形成多⽶诺⾻牌般的损毁效应。
维修处理步骤： 笔者以2B_b的线路板为“开⼑”对象，⾸先：拆除PHN210T这块MOSFET ，更换到另⼀块2B的故障板上，接着拆除SH6770C,更换到另⼀块Diamond Max VL40板上。
更换芯⽚后的硬盘“⼫体”，还有不少“器官”可以供下次“移植”所⽤。
⾄此，三个故障盘，修复两个，还有个等待“器官”移植的“可⽤之材” 。
⼩感想: 在此想提醒维修的同仁，做事⼀定要细⼼，不要忽略每个细节。
就像这次故障，很多⼈都说刚开始没注意到元件损坏，我注意到，所以修复了两个盘。
硬盘电路出现故障的处理办法硬盘电路出现故障的处理办法硬盘电路出现故障处理办法五大步骤，很多人对硬盘电路故障出现时一筹莫展，如果不想买新的更换的话，省点银子的话，就按照下面方法处理！硬盘电路故障一般分两大类：第一种故障：硬盘无法读写数据硬盘不能读写数据故障一般是因为磁头芯片损坏或者硬盘数据接口与前置放大器之间的电阻或者祖排、电容故障而产生，具体的处理办法是：测量一下硬盘数据接口与前置放大器之间的电容，电阻或阻排、有没有已经坏了的的`元件，如果有，更换即可；如果没有，那就检查磁头芯片，继续找下去，直到找到故障为止。
第二种故障：硬盘通电后没有反映第一步：检查硬盘电路板上的元器件是否有变形、变色及断裂缺损等现象，如果有，检测变色的元器件，并维修或更换损坏的元器件。
检查盘通电后的情况，检查是由于硬盘的供电电路故障或电机故障所致，具体可以通过电阻进行测试法来检查。
第二步：器检测硬盘的供电情况，测量- 12和。
SV电压电源接口的对地阻值。
如果对地阻100Q，则说明硬盘保护电路存在故障，接着检测保护电路中的保护二极管或保险电阻。
如果对地阻值为10KQ-- 1000KQ，说明硬盘的保护电路正常，接着测量电机驱动输出端口的对地阻值。
如果电机驱动芯片的输出端口的对地阻值为10KQ～1000KQ，则机驱动芯片有电压输出，故障应该由电机造成。
接着检测电机，如果其损坏更换即可。
第三步：要电机驱动芯片的输出端口的对地阻值不到10Q，则电机驱动芯片没有输出电这种故障应该由电机驱动芯片损坏、，电源管理芯片损坏或+12V，+5V的供电线路上的电阻、电感、场效应管、三极管等损坏或晶振损坏造成。
第四步：如果电源管理芯片输出的电压正常，接着检测到供电线路中的、电感及场效应管，电容、三极管是否正常。
如果不正常，更换损坏的元器件。
如果12V、5V供电线路中的元器件正常，则可能是ATX电源损坏，更换电源即可。
第五步：检测电源管理芯片的输出电压，包括场效应管的输出电压是否为+3.3V或+5V(但l号的硬盘可能用的是负电压)，如果电压不正常，则可能是场效应管损坏，先确定场曾；如果正常，则电源管理芯片有可能损坏，接着检测电源管理芯片。
坏道检测与修复使用方法我折腾了好久坏道检测与修复，总算找到点门道。
先说坏道检测吧。
我一开始真的是瞎摸索。
最开始我用的是系统自带的一些工具，像Windows系统自带的磁盘检查工具。
这个操作其实还挺简单的，就右键点击你要检测的磁盘分区，然后选择属性，在工具那一项里面有个查错，点击开始检查，这里就可以选择是否自动修复文件系统错误和扫描并尝试恢复坏扇区。
不过这个方法检测起来特别慢，有一次我检测我的一个大容量硬盘，感觉等了好久好久，我都以为电脑死机了，但其实它还在慢慢检测。
后来我试过用一些专门的软件，像HD Tune这个软件。
打开这个软件，找到你要检测的硬盘，然后选择健康状态这个选项，就能看到关于硬盘各个指标的情况，这里面就能看到有没有可能存在坏道的提示，算是一种比较直观的检测方法。
我有次检测一个老硬盘的时候，看到那些红红的数据就知道可能有坏道了，当时可紧张了，毕竟硬盘里还有我的好多重要文件呢。
再说说坏道修复。
如果是小问题的话，上面说的系统自带磁盘检查工具那个修复功能有时候还真能起点作用。
但是如果坏道比较严重，这个就不太行了。
我试过用MHDD这个软件来修复。
这个软件有点复杂，就像是在一个很黑暗的迷宫里面摸索。
你要用命令提示符那种方式去操作。
我一开始的时候老是输错命令，搞得我头大。
后来慢慢摸索才搞懂。
这个软件检测到坏道之后，可以尝试用remap这个命令来对坏道进行重映射，让电脑把这块坏的地方映射到其他好的地方去。
不过这个过程也不是百分百成功的，有时候坏道太多了，这个软件也搞不定。
我有个旧硬盘，有好多坏道，我用这个软件试了好几次，虽然修复了一些，但是最后硬盘还是有些问题，读取数据的时候还是会偶尔出错。
我觉得对于坏道检测与修复，还有一点很重要的就是备份数据。
在你做检测或者修复之前，一定要先把重要数据备份出来。
就像你要去修房子，要先把房子里的宝贝都拿出来一样。
我有次忘记备份数据就直接修复了，结果差点把重要数据都搞丢了，还好最后找回来了一部分，那时候真的是吓出一身冷汗。
硬盘坏道检测和修复(HDDL、MHDD、THDD)图文教程硬盘出现了坏道，我们都希望能修好再用，可以省一笔银子，很多网友希望自己能够维修，免得被JS宰一刀，JS有PC3000、HRT等专业工具，似乎什么都能修，可实际下来的结果往往不是那样，可我们自己修更不理想，为什么呢？这是因为我们没有搞清楚到底什么样的坏道才有可能用软件修好，什么样的没得修，什么样的一定要专业的工具才能修，下面我们来谈谈坏道维修的有关问题。
首先什么样的硬盘坏道有得修呢？我们看看下面的几个例子：这是一个6Y080L0的80G硬盘，从图中可以看出是一个磁头损坏导致的坏道，这种情况在业余条件下是没办法修的，可能有些JS有办法砍掉一个磁头，把它变成40G的，如果遇上这种情况，你可以找JS试试，不过修好后还敢不敢用就不好说了。
这是一个WD200EB的20G硬盘，从图中可以看出是固件损坏导致的满盘坏道，也有固件损坏但只有少数Ｓ的，这种情况用普通的软件是没法修的，只能用PC3000、HRT等修好损坏了的固件部分才能看出还有没有坏道。
还有一种情况就是用MHDD测试时开始可能全盘都没有坏道或者刚开始测试没有坏道，可随着硬盘工作的时间越来越长，坏道开始出现并不断增多，坏道位置并没有规律，这是由于硬盘的硬件部分有不稳定的地方导致的，这种情况在硬件问题没有解决前是不能维修坏道的，这在FUJITSU的3.5寸盘上很容易发生；另一种情况是由于工厂生产原因或使用长了时间或使用过程中摔过等导致磁头定位不准而出现坏道，这种盘是完全没有修理的必要的，就是将坏道修好了，它运行的稳定性和可靠性是值得怀疑的。
我们建议维修坏道前对硬盘用MHDD的ERASE命令进行一次擦写，这样有利于去掉逻辑的坏道，同时也看看硬盘是否稳定，有人说低格会使硬盘的坏道增加，这是没依据的，因为低格不过是一个往硬盘写数据的过程，除非硬盘有不稳定的因数存在，它是不会导致坏道增加的；然后再用MHDD的F4进行测试，只有在测试过程中坏道较少（我最多用普通的软件将900多个坏道加入了G-list）并且不随硬盘工作的时间延长而增加或改变位置的坏道才有维修的可能。
首先检查CMOS SETUP是否丢失了硬盘配置信息。
测量主板上COMS RAM电路是否为电池有故障，或元器件（如二极管、三极管、电阻、电容等）损坏能原因而CMOS中的硬盘配置参数出错。
①首先检查CMOS SETUP是否丢失了硬盘配置信息。
测量主板上COMS RAM电路是否为电池有故障，或元器件（如二极管、三极管、电阻、电容等）损坏能原因而CMOS中的硬盘配置参数出错。
②通过加电自测，若屏幕显示错误信息“1701”或“Hard Disk Error”，说明硬盘确实有故障。
但也可能是硬盘适配卡未插好、或者硬盘与硬盘适配器的插接处未插好、或者硬盘适配器有故障等。
③关机，拆开机盖，测 5V、 12V电源是否正常，电源盒风机是否转动。
以此来判断是否外电路缺电。
④检查信号电缆线，插头与硬盘适配卡是否插好，有无插反或接触不良。
可尝试交换一些电缆插头试一下。
⑤采用“替代法”来确定故障部件。
找一块好硬盘适配卡（或多功能卡）与该硬盘适配卡比较，判断是硬盘适配卡还是硬盘驱动器本身有问题。
⑥观察步进电机端止档销是否卡死，如卡死，用手拨回起始位置。
以上几个步骤，用户需要仔细检查、测试、分析，找出坏的元器件进行修理，或者更换硬盘适配卡。
经以上的处理后，只要不是硬盘盘体本身损坏，仅仅是一般性的接插件的接触不良或外电路故障则多数能够迅速排除。
②测电阻法
该测量方法一般是用万用表的电阻档测量部件或元件的内阻，根据其阻值的大小或通断情况，分析电路中的故障原因。
一般元器件或部件的输入引脚和输出引脚对地或对电源都有一定的内阻，用普通万用表测量，有很多情况都会出现正抽电阻小，反向电阻大的情况。
一般正向阻值在几十欧姆至100欧姆左右，而反向电阻多在数百欧姆以上。
但正向电阻决不会等于0或接近0，反向电阻也不会无穷大，否则就应怀疑管脚是否有短路或开路的情况。
当断定硬盘子系统的故障是在某一板卡或几块芯片时，则可用电阻法进行查找。
关机停电，然后测量器件或板卡的通断、开路短路、阻值大小等，以此来判断故障点。
若测量硬盘的步进电机绕组的直流电阻为24欧，则符合标称值为正常；10欧左右为局部短路；0欧或几欧为绕组短路烧毁。
硬盘驱动器的扁平电缆信号线常用通断法进行测量。
硬盘的电源线既可拔下单测也可在线并测其对地阻；如果无穷大，则为断路；如果阻值小于10欧，则应怀疑局部
1、硬盘故障分析与处理步骤下面仅简要介绍物理故障的分析与一般的处理步骤：短路，需做进一步的检查。
③测电压法
该测量方法是在加是怕情况下，用万用表测量部件或元件的各管脚之间对地的电压大小，并将其与逻辑图或其它参考点的政党电压值进行比较。
若电压值与正常参考值之间相差较大，则青蛙该部件或元件有故障；若电压正常，说明该部分完好，可转入对其它部件或元件的测试。
一般硬盘电源与软盘插线一样，四个线头分别为 12V、 5V、-5V和地线。
硬盘步进电机额定电压为 12V。
硬盘启动时电流大，当电源稳压不良时（电压从12V下降到10.5V），会造成转速不稳或启动困难。
Ⅰ/O通道系统板扩展槽上的电源电压为 12V、-12V、 5V和-5V。
板上信号电压的高电平应大于2.5V，低电平应小于0.5V。
硬盘驱动器插头、插座按照引脚的排列都有一份电压表，高电平在 2.5-3.0V 之间。
若高电平输出小于3V，低电平输出大于 0.6V即为故障电平。
逻辑是怦的测量可用试波器测量或者用逻辑笔估算。
④测电流法
如果有局部短路现象，则短路元件会升温发热并可能引起保险丝熔断。
将万用表串入故障线路，核对电流是否超过正常值。
硬盘驱动器适配卡上的芯片短路会导致系统析负载电流加大，驱动电机短路或驱动器短路会导致主机电源故障。
硬盘电源 12V的工作电流应为1.1A左右。
当硬盘驱动器负载电流加大时，会使硬盘启动时好时坏。
电机短路或负载过流轻则保险熔断，重则导致电源块、开关调整管损坏。
在加大电流回路中可串入流假负载进行测量。
如有保险的线路，则可断开保险管一头将表串入进行测量。
在印刷板上的某芯片的电源线，可用刻刀或钢锯条割断铜泊引线串入万用表测量。
电机插头、电源插头可从卡口里将电源线起出来串入表测量。
