500kV同杆双回线路自适应重合闸原理及校验方法王伟（重庆市送变电工程有限公司，重庆 400030）摘要：线路瞬时故障跳闸后，采用自动重合闸方式，可以大大提高电网的供电可靠性，而在500 kV超高压线路保护中，普通自动重合闸不能满足电力系统稳定性要求，一种新采用的自适应重合闸技术应运而生，其调试过程比较复杂，对传统设计有一定的修改，现加以详细阐述。

关键词：同杆双回；重合闸；500 kV线路保护；自适应0引言在现阶段我国高压和超高压架空线路中，自动重合闸技术获得了广泛应用，用途在于瞬时故障消失后及保护误动作或开关偷跳等情况下，自动合闸使线路恢复正常运行。

由于绝大部分故障是瞬时性故障，因此采用自动重合闸可大大提高供电的可靠性及电力系统运行的稳定性。

但我国经济的高速发展对电力系统供电可靠性提出了更高要求，常规自动重合闸在超高压输电线路中的应用也凸现了它一定的局限性。

本文主要介绍在500 kV同杆架设的双回线路中启用南瑞继保RCS-931E及RCS-921C所构成的线路微机继电保护中对自适应重合闸原理的调试应用。

1常规重合闸与自适应重合闸在重庆电力系统中，超高压输电线路采用的常规重合闸一般只应用于单相瞬时故障，重合时间固定。

在同杆双回线路中应用存在以下缺陷：（1）当发生非单相故障时，不能分辨其故障性质，三跳不重合。

（2）当发生大电源系统出口永久故障时，不能判别故障性质，再次重合于故障，将使电网及电力设备再次受到严重故障的冲击。

（3）由于重合闸时间固定，可能造成瞬时性故障因故障点尚未灭弧而重合不成功。

但自适应重合闸在同杆双回线路中应用能实现分相结合无严重故障顺序重合。

分相顺序重合是指两回线同时只有一相重合，如果有多相需要重合，则按一定顺序分别重合，避免了重合于多相永久故障；无严重故障重合是指判别是否发生了出口附近的永久性故障，若是出口附近的严重故障，则由远故障侧先重合，重合于故障对侧三跳本侧就不再重合，若重合成功本侧紧接着重合，避免了重合于出口单相故障对系统的冲击。

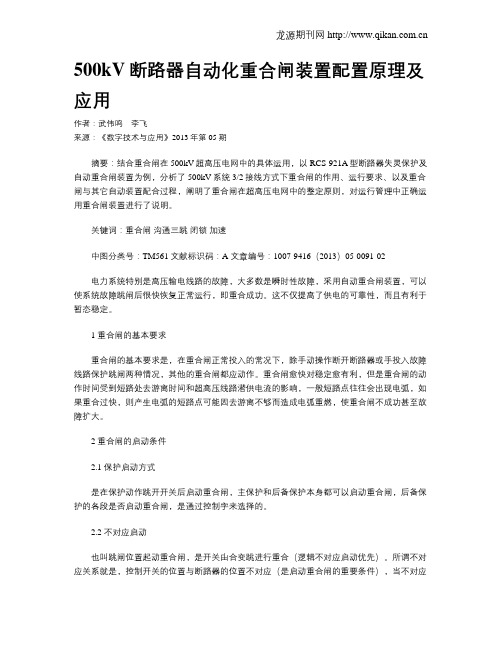

500kV断路器自动化重合闸装置配置原理及应用作者：武伟鸣李飞来源：《数字技术与应用》2013年第05期摘要：结合重合闸在500kV超高压电网中的具体运用，以RCS-921A型断路器失灵保护及自动重合闸装置为例，分析了500kV系统3/2接线方式下重合闸的作用、运行要求、以及重合闸与其它自动装置配合过程，阐明了重合闸在超高压电网中的整定原则，对运行管理中正确运用重合闸装置进行了说明。

关键词：重合闸沟通三跳闭锁加速中图分类号：TM561 文献标识码：A 文章编号：1007-9416（2013）05-0091-02电力系统特别是高压输电线路的故障，大多数是瞬时性故障，采用自动重合闸装置，可以使系统故障跳闸后很快恢复正常运行，即重合成功。

这不仅提高了供电的可靠性，而且有利于暂态稳定。

1 重合闸的基本要求重合闸的基本要求是，在重合闸正常投入的常况下，除手动操作断开断路器或手投入故障线路保护跳闸两种情况，其他的重合闸都应动作。

重合闸愈快对稳定愈有利，但是重合闸的动作时间受到短路处去游离时间和超高压线路潜供电流的影响，一般短路点往往会出现电弧，如果重合过快，则产生电弧的短路点可能因去游离不够而造成电弧重燃，使重合闸不成功甚至故障扩大。

2 重合闸的启动条件2.1 保护启动方式是在保护动作跳开开关后启动重合闸，主保护和后备保护本身都可以启动重合闸，后备保护的各段是否启动重合闸，是通过控制字来选择的。

2.2 不对应启动也叫跳闸位置起动重合闸，是开关由合变跳进行重合（逻辑不对应启动优先）。

所谓不对应关系就是，控制开关的位置与断路器的位置不对应（是启动重合闸的重要条件），当不对应时使重合闸回路接通。

运行中开关误碰或偷跳（即对开关机构不良引起自动掉闸）时也能产生“不对应”状态而启动。

3 重合闸方式的选择重合闸装置可实现：（1）单相重合闸：单相跳闸单合，多相跳闸不合；（2）三相重合闸：任何故障三跳三合；（3）综合重合闸：单相故障单跳单合，多相故障三跳三合。

500kV同杆双回线路自适应重合闸原理及校验方法一、引言近年来，随着电力系统的发展和电网规模的不断扩大，电力设备的安全保护显得越来越重要。

其中，线路重合闸技术是电力系统保护的重要手段之一。

在500kV同杆双回线路的运行中，由于某些原因（如断路器同步、两断路器同时发生故障等），可能出现乌龙重合闸现象，导致设备或线路的损坏，给电力系统带来不必要的风险和损失。

针对这种情况，目前已经发展出一种自适应重合闸技术，可以有效地避免乌龙重合闸的问题。

本文将分析500kV同杆双回线路自适应重合闸的原理及校验方法。

二、500kV同杆双回线路自适应重合闸原理自适应重合闸技术是在断路器或开关的触头上加装光纤传感器，通过实时监测触头的位置和移动速度，可以快速、准确地检测到线路上的信号变化，从而实现自动选择重合闸方式的操作。

在同杆双回线路中，如果出现乌龙重合闸的情况，其主要原因是两条线路的故障断路器或开关不能够同步断开。

这时，如果在重合闸时选择传统的方式，很有可能会造成新的故障和设备损坏。

相对于传统的重合闸方式，自适应重合闸技术可以根据线路上的实时信号，选择合适的重合闸方式，有效地避免乌龙重合闸的问题。

具体来说，当同杆双回线路发生故障时，系统的主控制器会接收到来自光纤传感器的触头位置信息，并根据这些信息选择合适的重合闸方式。

一般来说，500kV 同杆双回线路的自适应重合闸方式主要包括以下几种：1. 同步重合闸当两台断路器的指令同时到达主控制器时，可选择同步重合闸方式。

这种方式下，通过对两个线路的相位关系进行监测，实现同时合闸操作。

同步重合闸方式可以有效地避免不同步合闸时出现的互感干扰问题。

2. 按时间合闸当两条线路的同步指令传输存在偏差时，可以选择按时间合闸方式。

这种方式下，主控制器会通过计算各个断路器的合闸时间差，自动调节合闸时间，保证两条线路合闸的时间误差控制在一个合理的范围内。

3. 单边合闸当一条线路出现问题，产生故障断路器的时候，可以选择单边合闸方式。

同杆双回线路跨线异名相发生瞬时故障,采用传统线路保护和重合闸逻辑(单重方式)将造成双回线同时三跳不重,给电网稳定带来不利影响。

应用自适应重合闸装置能最大限度地减小了同杆双回线路同时断开的可能,提高电力系统的稳定性和输送能力。

采用重合闸装置,需考虑其与同杆双回线路两侧线路保护、断路器的配合,最佳参数需通过现场测试获得,而传统的单侧单机测试方法已无法满足现场要求。

福建省电力试验研究院利用RTDS 动模试验仿真、GPS 对时、故障回放等技术,成功完成了两条同杆双回线自适应重合闸现场测试,取得一定的经验,现予以介绍。

1同杆双回线保护和自适应重合闸的配置福建省网同杆双回线成套线路保护及自适应重合闸装置配置方案如图1所示,Ⅰ、Ⅱ回线及两侧配置均相同。

采用R S 3_F 、M D 两种型号的分相式电流差动保护。

线路主保护为分相电流差动保护,不反应负荷,不受系统振荡影响,对区外故障能可靠闭锁,对常规故障及跨线故障具有良好的选相能力,解决了传统线路保护同杆跨线故障的选相和重合闸后加速的选择性问题。

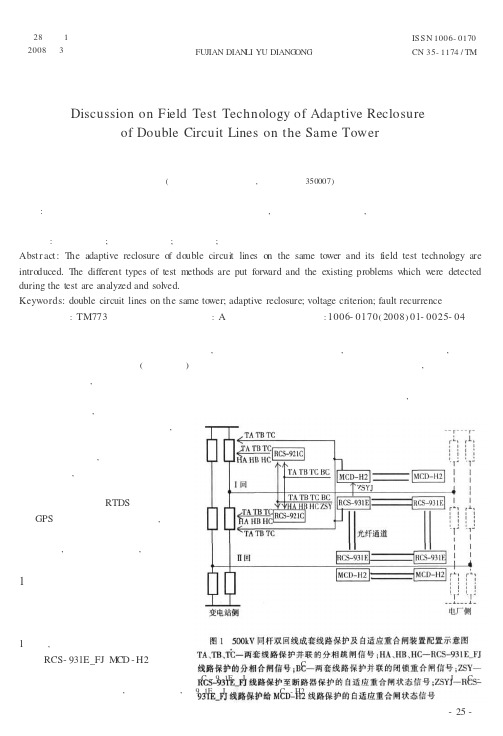

后备保护不依赖于通道,为完整的三段式FUJIAN DIAN LI YU DIANG ONG第28卷第1期2008年3月IS S N 1006-0170CN 35-1174/TM同杆双回线自适应重合闸现场测试技术探讨Discussion on Field Test Technology of Adaptive Reclosureof Double Circuit Lines on the Same Tower李泽科华建卫邓超平(福建省电力试验研究院,福建福州350007)摘要:介绍了同杆双回线自适应重合闸及其现场测试技术,提出了多种试验方法,分析和解决了试验中发现的问题。

关键词:同杆双回线;自适应重合闸;电压判据;故障回放Abstr act:T he adaptive reclosure o f do uble circuit lines o n the same to wer and its f ield test technology are intro duced.T he different types of test methods are put forw ard and the existing problems w hich w ere detected during the test are analyzed and solved.Keywords:double circuit lines on the same to wer;adaptiv e reclosure;voltage criterion;fault recurrence中图分类号:TM773文献标识码:A文章编号:1006-0170(2008)01-0025-04图1500kV 同杆双回线成套线路保护及自适应重合闸装置配置示意图TA 、TB 、TC —两套线路保护并联的分相跳闸信号;HA 、HB 、HC —RCS -931E_F J 线路保护的分相合闸信号;B —两套线路保护并联的闭锁重合闸信号;Z SY —R S 3_F 线路保护至断路器保护的自适应重合闸状态信号;ZSY —R S 3_F 线路保护给M D 线路保护的自适应重合闸状态信号福建电力与电工5C -91E J C -H2C C -91E J J C -91E J C -H22--距离保护及零序反时限方向过流保护。

!""#年$月第%卷第$期电&力&设&备’()*+,-*.(’/0-12)3+!4.35!""#67(8%978$ ,**-.同杆双回线自适应重合闸方案沈!军"!张!哲"!郑玉平"!李九虎"!孟国凯#!南京南瑞继保电气有限公司"江苏省南京市&!!!%%#&"浙江临安市供电局"浙江省临安市(!!(%%$摘要!-$$%&同杆双回线在电力系统中具有举足轻重的作用!该项目通过综合两回线信息!将非严重永久故障判据#辅助判据以及按相顺序重合原则完美地结合起来!实现了同杆双回线的自适应重合闸功能!从而最大限度地提高了电力系统的稳定性"目前该项目成套保护装置已通过鉴定!并已推广应用"文章着重介绍了该项目的自适应重合闸的原理及保护配置!并对带并联电抗器的电压判据作了改进"关键词!同杆双回线$非严重永久故障判据$辅助判据$按相顺序重合$电力系统稳定性$自适应重合闸中图分类号!)*++6"&引言随着电力系统的发展!由于同杆双回线占用线路走廊窄!具有较高的经济价值!因此-$$%&输变电线路采用同杆双回线已成为必然的选择"由于-$$%&电压等级的同杆双回线担负着系统大容量潮流输送的任务!因此它的正常运行对电力系统的稳定有着重要意义"同杆双回线装设在同一杆塔上!线间的距离较近!可能会出现跨线故障!当发生跨线故障时!常规的重合闸会合于跨线永久故障!虽然对于各回线路!仍然体现为单相故障!但对于整个电力系统来说!则与重合于多相故障无异!这对系统的冲击很大!并且重合后两回线路均跳开!可能造成一个地区电网潮流严重的不足!从而对系统的稳定以及设备运行造成严重的影响!极端情况下可能导致系统失稳以及损坏电力设备"-$$%&同杆双回线均采用单相重合闸方式!当发生单相接地故障!故障相跳闸后!由于同杆双回线的静电耦合和电磁耦合作用较强!故障相恢复电压较高!使得潜供电弧熄灭时间较短!当潜供电弧还未熄灭或者熄灭的时间较短!还不足以使得故障点绝缘强度恢复!由于常规重合闸无法识别此现象!当重合闸动作时!会使得故障点重新被击穿!导致瞬时性故障重合失败"另外!常规重合闸不能识别故障的严重程度!可能会重合于出口严重故障!这对系统以及电力运行设备也会产生很大的影响"针对此现状!国电公司调度中心%四川省电力公司及南瑞继保电气有限公司申报了国电公司重点科技项目/-$$%&同塔双回输电线路保护研究0!该项目的成套保护及自适应重合闸装置C></$#B% C></6"B以及C></#">均已顺利通过验收!目前已经在四川洪龙双回线以及福建福州变可门电厂等双回线上投入运行"本文详细介绍了自适应重合闸的工作原理及保护配置和通道连接等!并对有并联电抗器时的电压判据进行了改进"$&自适应重合闸原理当同杆双回线发生故障!故障相跳闸后!健全相对故障相会产生恢复电压!恢复电压包括电容耦合电压以及电磁耦合电压"电容耦合电压包括相间电容耦合电压以及线间电容耦合电压!其幅值不受线路长度的影响$电磁耦合电压由线间以及相间的互感产生"由于恢复电压的影响!使得故障点潜供电弧的熄灭比较困难!为了加快潜供电弧的自熄!目前比较常用的方法是在三相并联电抗器的中性点加小电抗的方法!该方法可以部分或全部补偿相间的静电耦合电压"自适应重合闸主要包括无严重故障判据以及按相顺序重合原则"$8$&无并联电抗器电压判据当线路无并联电抗器投入时!自适应重合闸判别公式如下("))S R"A)i"$@"j)H*"+*)S R6d)S R-+k$@#j)S R"*#+式中!)S R"%)S R6%)S R-分别为线路故障跳开相两侧的实测端电压基波幅值%三次谐波以及五次谐波电压幅值$)H为额定电压幅值$)i为健全相对故障相的感应电压!可根据两回线的互感%故障距离以及健全相电流算出!计算公式如下"i56#$12d6#l$1l2式中!1为相间每千米的互感阻抗$1l为双回线相间每千米的互感阻抗$#$为该回线零序电流$#l$为另一回线零序电流$2为故障距离"式*"+左边计算结果为双回线健全相对故障相的静电耦合电压!对于永久性故障!由于电容对地很快放电!因此式*"+左边为零!可见该电压判据不受负荷电流以及相间互感的影响!具有很高的可靠性!并且接地电阻的大小对式*"+的影响也很小(")"实际采用时对式*"+作了简化!未对互感电压进行补偿!即令式*"+中的)i5$!此时电压判据为继电保护专题沈!军等#-$$%&同杆双回线自适应重合闸方案#"!)S R""$@"j)H此判据在远端故障时可能会误判!设故障距离为2!当2满足下式时上式成立2"$@"j)H6#$1d6#l$1l设同塔双回线输送潮流为"#$$*.!线路参数10 51l5$1$/$#d m$1#+,:!当发生!F"E a接地永久故障!故障相均跳开后!如果负荷电流不变!则通过上式可算得当2大于+"1,%0时会误判为瞬时性故障!但重合于这种非严重性故障!对系统的冲击很小!因此从实用的角度来说!该方法比较简单可靠!能有效地避免重合于近处的严重永久性接地故障"对于瞬时性故障!由式*"+得到的电压值虽然不能完全反映电容耦合电压!但计算结果总有一侧会大于电容耦合电压!因而提高了判据的灵敏度"另外!在电弧熄灭后!由于故障相恢复电压均为工频分量!无谐波分量!因此根据式*#+可以判别故障点电弧是否熄灭" $8!&有并联电抗器电压判据一般在超高压长线路并联电抗器中性点加装小电抗器!以限制潜供电流和恢复电压的幅值"在确定补偿用小电抗器的参数时!以能将潜供电流的工频分量降低至"#F*有效值+以下为佳!最好不超过"$F!此时在风速为"1-G#1-03T时!据试验实测!此时自灭时间不超过$1"-T(#)!由于电弧熄灭时间短!因此对有并联电抗器系统不必判别熄弧时刻"对于有并联电抗器线路!当发生瞬时性故障!故障相跳开后!线路电容%电感元件回路将产生自由振荡分量!该分量与静电耦合分量以及电磁感应分量叠加在一起!从而形成拍频电压"自由振荡分量的频率与并联电抗器的补偿度有关!一般在6$G:$;^左右(6)!拍频振荡周期一般为$1#T以下"对于永久性故障!端电压仅为电磁感应电压幅值!相对较小$对于瞬时性故障!拍频电压最大值为静电耦合电压%电磁感应电压以及自由振荡电压幅值的和!而最小值为静电耦合电压%电磁感应电压与自由振荡电压幅值的差"由于拍频特性显著!因此有一些文章(:!-)采用了电压的最大值与最小值的关系来确定故障性质!非常有效!但这仍然离不开端电压幅值的判别"比如永久性故障时由于环境恶劣!装置采样相对误差可能较大$另外!如果故障时间较长!或者补偿度很高且负荷电流很小时!可能会导致拍频现象不太明显"以上这些原因都可能会误判故障性质"恢复电压中自由分量的幅值一般接近或高于工频分量的幅值(6)!由于低频自由振荡电压的影响!傅氏算法得到的电压幅值可能会有较大的波动!该方案原来采用一定数据窗数据的平均值来解决此问题!但这也降低了判据的灵敏度!并且数据窗较长"这里通过采用半波积分%采样值以及延时展宽等方法可以比较完善地解决此问题"当线路有并联电抗器投入时!自适应重合闸采用如下判别公式"3#4+#56"7857"$@"9)H*6+n85n"$@"j)H+!#*:+式中!3为半波积分系数$85为第5点电压瞬时采样值"当式*6+%式*:+均满足条件时!经短延时展宽$1#-T"考虑到拍频振荡周期一般为$1#T以下!因此上式可以弥补拍频振荡电压的影响"而对于永久故障!特别是严重永久故障!上式*6+不成立"$8;&按相顺序重合闸由于两回线有两异名相时仍然能保持两侧系统的较强联系!能够输送相当大的功率!对提高系统的稳定性非常有利"这种重合闸方式要求对任何故障保护只切除故障相!如两相故障只跳两相"自适应重合闸启动的条件是两回线综合起来有两异名相健全即可!缺相相优先重合!其本质相当于把两回线当一回线来实现单相重合闸"按相顺序重合闸(,)是在多相重合闸方式(+!()的基础上为防止重合于多相不接地故障而提出的!因为对于相同类型的相间不接地永久故障!故障跳开相的电容耦合电压幅值大小相等!仅根据式*"+%式*#+或式*6+%式*:+可能会误重合于相间永久故障"为解决以上问题!本文提出了按相顺序重合闸逻辑以及相间不接地非永久故障判据(/!"$)"按相顺序重合闸逻辑要求两回线同时只有一相重合!并遵循如下重合顺序#%同名相优先重合且可以同时重合$&超前相优先重合$’多相故障线路的超前相优先重合"同名相优先重合可以减少整个的重合时间!尽快恢复缺相相的运行!另外!即使同名相重合于永久故障!对系统而言仍然是重合于单相故障"不管是一回线故障还是跨线故障均按超前相优先重合的顺序!超前相优先重合可以让各相优先重合的几率相同"对于如!F"E>故障!如果先合!F于永久故障!则!回线三相跳开!将使双回线只有"F在运行!破坏了实现单相重合闸的原则!导致"回线不能启动重合"而如果先合"回线!即使合于故障!则仍保留!回线重合的机会"因此多相故障线路的超前相应优先重合"对于相间不接地永久性故障!当合上一相时对系统而言并未发生故障!此时另一跳开相的电压将与已合的那一相的电压幅值以及相位基本相同!据此提出相间不接地非永久性故障判据n"Fd"En k-j n"K]"Enn"Ed">n k-j n"EA">nn">d"Fn k-j n">A"F{n*-+##!电!力!设!备第+卷第"期对于瞬时故障!式*-+永远成立!而对于永久性相间故障!则式*-+至少有一项不成立"因此按相顺序重合方案避免了重合于相间不接地永久故障的问题!且具有多相重合闸所具有的更多的重合机会"$8?&辅助判据对于对称的三相瞬时故障*如!F "E >a 等+以及并联补偿电抗器接近全补偿等情况!故障相跳开后故障相上的电容耦合电压或电磁互感电压可能很低!式*"+%*#+或*6+%*:+可能不满足条件!从而会误判为永久故障!为此!增设辅助判据!当式*"+%*#+或*6+%*:+以及式*-+不能满足时!如果满足2S ":$c 2:!也按照重合顺序发分相重合闸令"2S ":$c 2:或不依赖于通道的快速保护没有动作"式中!2;为故障测距所得的故障距离!2:为线路全长"辅助判据能够确保装置不会重合于严重永久性故障!但可能会重合于非严重性永久故障!这在单相重合且为非严重故障情况下!对系统的影响不会很大"!&保护配置同杆双回线成套保护及自适应重合闸装置典型配C ></6"B 和C ></$#B !同时每台开关配置一套开关保护C ></#">"C ></6"B 以分相电流差动和零序电流差动为主体构成的快速主保护"C ></$#B 由纵联距离和零序方向元件构成快速主保护!C ></$#B 设有分相命令!纵联保护的方向按相比较!适用于同杆并架双回线!同杆并架线路发生跨线故障时!能可靠选跳被保护线路的故障相"这#套保护中!都配备不依赖于通道的%在近处故障时能极高速动作%正确选相的工频变化量距离保护和由三段式相间和接地距离及#个延时段零序方向过流构成全套后备保护"!8$&重合闸逻辑同杆双回线发生故障时!两套线路保护分别综合两回线的信息*对侧及邻侧+!将双回六相线路作为一个整体考虑!保护只跳故障相!检查两回线是否有两异名相健全!同时结合无永久故障判据!按照分相顺序重合原则发分相重合令"#套线路保护分别将分相跳闸信号%分相合闸信号%闭重信号以及自适应重合闸状态信号送给与其连接的#台开关保护!先合开关保护还要将闭锁先合信号送给后合开关保护!如图#所示"C ></#">收到以上命令后!再根据各自开关的状态发分相重合闸命令"当发生#台线路保护的自适应重合闸条件均不满足%或者开关偷跳%或者中开关同串另一回线发生故障时!C ></#">将自适应重合闸方式转为常规重合闸方式"!8!&与其余厂家的配合当双套线路保护中一套采用其余厂家保护!另一套采用C></6"B 或C ></$#B 时!以C ></6"B 为例!此时C ></6"B 仍然按照图"方案接线!而另外一套保护因无自适应重合闸功能!仅需将分相跳闸信号%闭重信号接至C ></#">!另外保护需要修改如下逻辑#%保护在一次整组内!严格选跳故障相!两相故障时应选跳两相且不应闭重"&修改加速逻辑以及非全相再故障闭重逻辑!以避开该线瞬时故障后邻线发生故障时误跳该回线的问题"’两相以上故障闭重的开入量设置改为三相故障闭重"!8;&保护通信连接由于双回线保护在运行时不仅要与对侧交换电气量信息!还要与对侧及本侧邻线保护交换自适应重图#!同杆双回线保护的通信连接方案继电保护专题沈!军等#-$$%&同杆双回线自适应重合闸方案#6!合闸所必需的开关状态%该保护合闸状态等系列开关信息!因此C></$#B%C></6"B均配置了双光纤通道!如图#所示"通道配置如下#*"+C></$#B的F通道采用#*的数据通信接口!通过7>*通信设备的B"接口与对侧交换纵联保护信息及本侧开关信息"开关量信息中包括本侧保护的开关及跳闸信息!为自适应重合闸提供判别依据$C>< /$#B的E通道用来和邻线交换本线开关及重合闸信息!为自适应重合闸提供信息!能可靠避免双回线同时重合于单相永久故障给系统造成较大冲击的情况"*#+C></6"B的F通道采用#*的数据通信接口!通过7>*通信设备的B"接口与对侧交换电流数据及开关量信息!开关量信息包括本侧保护的开关及跳闸信息!为自适应重合闸提供判别依据$C></6"B的E通道用来和邻线交换本线开关及重合闸信息!为自适应重合闸提供信息!能可靠避免双回线同时重合于单相永久故障给系统造成较大冲击的情况";&结束语该方案将两回线综合成一回线处理!当两回线有两异名相及以上健全相时才可以重合!其实质是对两回线实现单相重合闸功能"重点解决了重合于多相永久故障以及严重接地永久故障对系统的冲击及对运行中的电力设备的损坏问题!该方案具有如下优点# *"+与国内外其他方案相比!自适应重合闸采用只跳故障相的跳闸方式!即该线两相故障时只跳两相!而非三跳!使故障时系统联系尽可能紧密"*#+利用线路保护光纤通信功能!综合两回线的信息以及无严重永久故障判据!实现非严重故障侧先合!重合成功后对侧合闸!如不成功!对侧不合!避免重合于严重永久对系统的冲击!并且避免了两次重合于故障对系统的冲击!提高了系统的稳定性"*6+将两回线看成一回线!有两异名相时决定重合!采用超前相先合的分相顺序合闸方式!避免了重合于永久性多相故障对系统造成的冲击!从稳定计算的角度使双回线的输送能力进一步提高!对于某些跨线永久故障*如!F"E+!可保证仍有一条线路运行"*:+对于无并联电抗器补偿线路的瞬时性故障!可判别故障点熄弧时刻!待故障点绝缘强度恢复后!才决定合闸!避免故障点未熄弧或熄弧后故障点的绝缘强度还未恢复时重合导致故障点重新击穿而重合不成功的缺陷"*-+可避免一回线发生瞬时故障!故障跳开后!另一回线发生永久故障时!双回线同时切除的情况"?&参考文献(")!郑玉平!黄震等1同杆并架双回线自适应重合闸的研究1电力系统自动化!#$$:!#(*##+#-(G,#1(#)!商立群!施!围1超高压同杆双回输电线路中熄灭潜供电弧的研究1电力系统自动化1#$$-!#/*"$+#,$G,61(6)!李!斌!李永丽等1带并联电抗器的超高压输电线单相自适应重合闸的研究1中国电机工程学报!#$$:!#:*-+#-#G-,1 (:)!李!斌!李永丽等1+-$%&输电线路保护与单相重合闸动作的研究1电力系统自动化1#$$:!#(*"6+#+6G+,1(-)!冈村正已!太田宏次著(日)1牟敦庚译1输配电线路继电保护1北京#水利电力出版社!"/(61(,)!梁懋!钟泽章!殷光辉!等!I>o>#"F型多相重合闸装置1电力自动化设备!"//$!6"*"+#:6G-:1(+)!袁季修1同杆双回线多路重合闸的应用1电力自动化设备!"//"!6(*#+#":G#$1(()!黄!震!张!哲1四川-$$%&洪龙同塔双回线路保护研究及工程实施1第二十八届中国电网调度运行会议论文选集1北京#中国电力出版社!#$$61(/)!郑玉平!张哲等1同杆双回线的继电保护及自动重合闸1第二十八届中国电网调度运行会议论文选集1北京#中国电力出版社!#$$61 ("$)!葛耀中1新型继电保护与故障测距原理与技术1西安#西安交通大学出版社!"//,1收稿日期!#$$-"#"#作者简介!沈!军*"/+-+!男!硕士!从事继电保护开发工作$郑玉平*"/,:+!男!高级工程师*教授级+!主要从事继电保护方面的研究工作"%责任编辑!赵杨&K O.1+-Q)S)*(7F-3CV*B)2)7G>"":6P70E()J-,*0-+\-3)F73+B)V.2)A7R),=.X$^0*,-%.#$!%&),-%.X$!W0Q’*+,-6\^’0&0,-VX$!!03S9’5 ;,<$9*U’*+$#a\X4)(@>’(94J>3@)(@’3*H3<-$9*U’*+5,,,GG!H&’*9I5<6’*9*J3K)>=0QQ4D80>)90-6’*9*M,,MGG-H&’*9NK E F+,.*+!A&)E G G SR?30O4)(’>(0’@4’*)B3*@&)B9:)@3K)>Q3BB)BB@&)’:Q3>@9*@>34)’*Q3K)>BDB@):<A&>30+&@&)(3:Q>)&)*B’3*3P’*P3>:9@’3* 3*?30O4)(’>(0’@4’*)B-(>’@)>’3*P3>0*B)>’30B Q)>:9*)*@P904@-90‘’4’9>D(>’@)>’3*9*?Q>’*(’Q4)P3>>)(43B’*+9((3>?’*+@3Q&9B)3>?)>9>)(3:O’*)? Q)>P)(@4D-K&’(&>)94’1)@&)P0*(@’3*3P9?9Q@’C)>)(43B’*+3*?30O4)(’>(0’@4’*)B3*@&)B9:)@3K)>-9*?>9’B)@&)Q3K)>BDB@):B@9O’4’@D’*@&) :9‘’:0:4’:’@<$3K-@&’B(3:Q4)@)Q>3@)(@’3*?)C’()&9B O))*9QQ>9’B)?9*?Q3Q049>’1)?<A&)Q>’*(’Q4)B9*?Q>3@)(@’3*?’BQ3B’@’3*3P9?9Q@’C)>)(43B’*+ 9>)’*@>3?0()?):Q&9@’(944D-9*?@&)C34@9+)(>’@)>’3*K’@&B&0*@>)9(@3>&9B O))*:9?)’:Q>3C):)*@<Z)D R7,O F!?30O4)(’>(0’@4’*)B3*@&)B9:)@3K)>I0*B)>’30B Q)>:9*)*@P904@(>’@)>’3*I90‘’4’9>D(>’@)>’3*I>)(43B’*+9((3>?’*+@3Q&9B) 3>?)>I Q3K)>BDB@):B@9O’4’@DI9?9Q@’C)>)(43B’*+。
