1）瞬时性故障：在线路被继电保护迅速断开后，电弧即行熄灭，故障点的绝缘强度重新恢复，外界物体也被电弧烧掉而消失，此时，如果把断开的线路断路器再合上，就能恢复正常的供电，因此称这类故障为“瞬时性故障”。
（2）永久性故障：在线路被断开以后，故障仍然存在，这时即使再合上电源，由于故障仍然存在，线路还要被继电保护再次断开，因而就不能恢复正常的供电。
此类故障称为“永久性故障”。
二.基本要求1，在下列情况下，重合闸不应动作：1）由值班人员手动操作或通过遥控装置将断路器断开时；2）手动投入断路器，由于线路上有故障，而随即被继电保护将其断开时。
因为在这种情况下，故障是属于永久性的，它可能是由于检修质量不合格、隐患未消除或者保安的接地线忘记拆除等原因所产生，因此再重合一次也不可能成功。
2，除上述条件外，当断路器由继电保护动作或其它原因而跳闸后，重合闸均应动作，使断路器重新合闸。
3，为了能够满足第1、2项所提出的要求，应优先采用由控制开关的位置与断路器位置不对应的原则来起动重合闸，即当控制开关在合闸位置而断路器实际上在断开位置的情况下，使重合闸起动，这样就可以保证不论是任何原因使断路器跳闸以后，都可以进行一次重合。
当用手动操作控制开关使断路器跳闸以后，控制开关与断路器的位置仍然是对应的。
因此，重合闸就不会起动。
4，自动重合闸装置的动作次数应符合预先的规定。
如一次式重合闸就应该只动作一次，当重合于永久性故障而再次跳闸以后，就不应该在动作；对二次式重合闸就应该能够动作两次，当第二次重合于永久性故障而跳闸以后，它不应该再动作。
5，自动重合闸在动作以后，一般应能自动复归，准备好下一次再动作。
但对10KV及以下电压的线路，如当地有值班人员时，为简化重合闸的实现，也可采用手动复归的方式。
采用手动复归的缺点是：当重合闸动作后，在值班人员未及时复归以前，而又一次发生故障时，重合闸将拒绝动作，这在雷雨季节，雷害活动较多的地方尤其可能发生。
线路重合闸投退规定线路重合闸投退规定是指在电力系统中，发生线路短路故障或其他故障时，进行线路的重合闸操作和投退操作的具体规定。
下面是关于线路重合闸投退规定的一些要点：1. 重合闸操作：重合闸操作是指在线路短路故障消除后，切断电源的情况下，通过闭合断路器，将电源重新接入线路的操作。
重合闸操作应注意以下规定：（1）在确认故障已被彻底排除后才能进行重合闸操作；（2）在进行重合闸操作前，必须检查断路器的状态，确保断路器处于正常工作状态；（3）严禁在无负荷状态下进行重合闸操作；（4）在进行重合闸操作前，应先将断路器的发电机控制开关切到发电机位置；（5）在进行重合闸操作时，应先进行断开操作，断开断路器与电源的连接，再进行闭合操作，将电源重新接入。
2. 投退操作：投退操作是指在电力系统中，根据负荷需求，对线路进行开关操作的行为。
投退操作一般分为正常投退和非正常投退两种情况。
（1）正常投退：正常投退是指根据负荷需求，按照预定计划进行的开关操作。
在进行正常投退操作时，应注意以下规定：- 严格按照投退计划进行操作，确保不发生误操作；- 在投退操作前，应先进行断开操作，将断路器与电源分离；- 在投退操作中，应注意保护设备的配合，确保投退操作的安全可靠。
（2）非正常投退：非正常投退是指由于故障或其他原因，需要紧急开关操作的情况。
在进行非正常投退操作时，应注意以下规定：- 在非正常投退操作时，应先保护好自己的安全，确保不发生意外；- 在非正常投退操作中，应果断、准确地进行开关操作，将故障隔离；- 在非正常投退操作后，应及时进行故障排除，并进行相应的维修。
总结来说，线路重合闸投退规定是为确保电力系统的正常运行，避免发生故障，保护人员和设备安全而制定的一套操作规范。
在进行重合闸和投退操作时，必须严格按照规定进行，确保操作的安全可靠性。
同时，还应加强对操作人员的培训和技能提升，提高其操作技术水平和对规定的遵守程度。

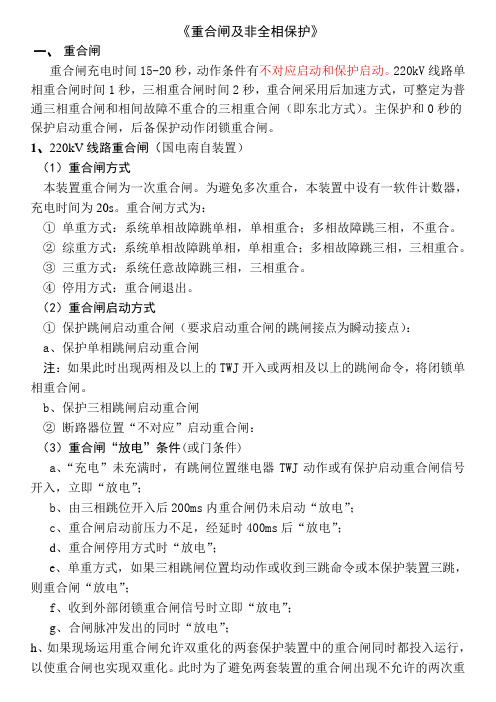

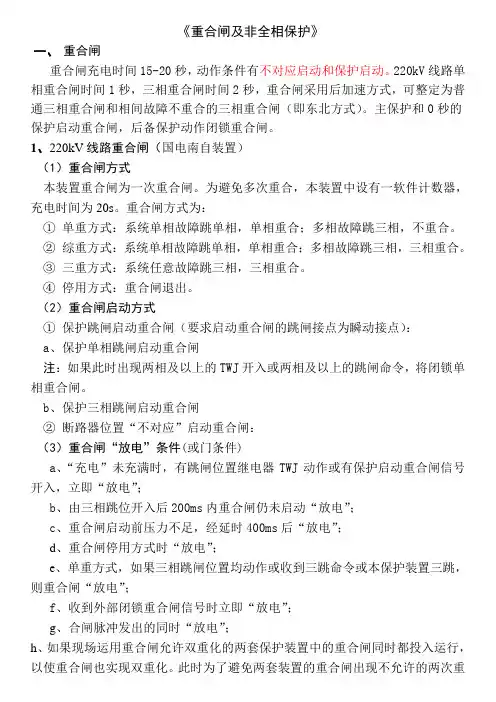

《重合闸及非全相保护》一、重合闸重合闸充电时间15-20秒，动作条件有不对应启动和保护启动。
220kV线路单相重合闸时间1秒，三相重合闸时间2秒，重合闸采用后加速方式，可整定为普通三相重合闸和相间故障不重合的三相重合闸（即东北方式）。
主保护和0秒的保护启动重合闸，后备保护动作闭锁重合闸。
1、220kV线路重合闸（国电南自装置）（1）重合闸方式本装置重合闸为一次重合闸。
为避免多次重合，本装置中设有一软件计数器，充电时间为20s。
重合闸方式为：①单重方式：系统单相故障跳单相，单相重合；多相故障跳三相，不重合。
②综重方式：系统单相故障跳单相，单相重合；多相故障跳三相，三相重合。
③三重方式：系统任意故障跳三相，三相重合。
④停用方式：重合闸退出。
（2）重合闸启动方式①保护跳闸启动重合闸（要求启动重合闸的跳闸接点为瞬动接点）：a、保护单相跳闸启动重合闸注：如果此时出现两相及以上的TWJ开入或两相及以上的跳闸命令，将闭锁单相重合闸。
b、保护三相跳闸启动重合闸②断路器位置“不对应”启动重合闸：（3）重合闸“放电”条件(或门条件)a、“充电”未充满时，有跳闸位置继电器TWJ动作或有保护启动重合闸信号开入，立即“放电”；b、由三相跳位开入后200ms内重合闸仍未启动“放电”；c、重合闸启动前压力不足，经延时400ms后“放电”；d、重合闸停用方式时“放电”；e、单重方式，如果三相跳闸位置均动作或收到三跳命令或本保护装置三跳，则重合闸“放电”；f、收到外部闭锁重合闸信号时立即“放电”；g、合闸脉冲发出的同时“放电”；h、如果现场运用重合闸允许双重化的两套保护装置中的重合闸同时都投入运行，以使重合闸也实现双重化。
此时为了避免两套装置的重合闸出现不允许的两次重合闸情况，每套装置的重合闸在发现另一套重合闸已将断路器合闸后，立即放电并闭锁本装置的重合闸。
重合闸逻辑回路：（4）沟通三跳：沟通三跳的条件为（或门条件）：①重合闸处于三重方式或停用方式；②重合闸充电未充满；③重合闸失去电源；（5）关于“合后继”说明：在线现场调试时，若先给保护装置电源，不给操作回路电源，分相位置接点TWJa、TWJb、TWJc无输入，相当于保护判开关处于合闸位置（实际开关处于分闸状态），重合闸开始充电，经20s后充满；此时若再给操作回路电源，则有位置接点TWJa、TWJb、TWJc输入，“位置”启动重合闸动作，造成一次开关非预期合闸。
1）瞬时性故障：在线路被继电保护迅速断开后，电弧即行熄灭，故障点的绝缘强度重新恢复，外界物体也被电弧烧掉而消失，此时，如果把断开的线路断路器再合上，就能恢复正常的供电，因此称这类故障为“瞬时性故障”。
（2）永久性故障：在线路被断开以后，故障仍然存在，这时即使再合上电源，由于故障仍然存在，线路还要被继电保护再次断开，因而就不能恢复正常的供电。
此类故障称为“永久性故障”。
二.基本要求1，在下列情况下，重合闸不应动作：1）由值班人员手动操作或通过遥控装置将断路器断开时；2）手动投入断路器，由于线路上有故障，而随即被继电保护将其断开时。
因为在这种情况下，故障是属于永久性的，它可能是由于检修质量不合格、隐患未消除或者保安的接地线忘记拆除等原因所产生，因此再重合一次也不可能成功。
2，除上述条件外，当断路器由继电保护动作或其它原因而跳闸后，重合闸均应动作，使断路器重新合闸。
3，为了能够满足第1、2项所提出的要求，应优先采用由控制开关的位置与断路器位置不对应的原则来起动重合闸，即当控制开关在合闸位置而断路器实际上在断开位置的情况下，使重合闸起动，这样就可以保证不论是任何原因使断路器跳闸以后，都可以进行一次重合。
当用手动操作控制开关使断路器跳闸以后，控制开关与断路器的位置仍然是对应的。
因此，重合闸就不会起动。
4，自动重合闸装置的动作次数应符合预先的规定。
如一次式重合闸就应该只动作一次，当重合于永久性故障而再次跳闸以后，就不应该在动作；对二次式重合闸就应该能够动作两次，当第二次重合于永久性故障而跳闸以后，它不应该再动作。
5，自动重合闸在动作以后，一般应能自动复归，准备好下一次再动作。
但对10KV及以下电压的线路，如当地有值班人员时，为简化重合闸的实现，也可采用手动复归的方式。
采用手动复归的缺点是：当重合闸动作后，在值班人员未及时复归以前，而又一次发生故障时，重合闸将拒绝动作，这在雷雨季节，雷害活动较多的地方尤其可能发生。
重合闸的几种闭锁条件
重合闸的闭锁条件主要包括以下几种情况：
1. 操作跳闸闭锁重合闸。
2. 手合断路器闭锁重合闸。
3. 重合闸设定的重合轮次到了后，仍未重合成功，则闭锁重合闸。
4. 过负荷、低周、低压减载、断路器失灵、母差动作等保护跳闸时，闭锁重合闸。
5. 每个重合轮次的间隔时间内若断路器操作机构未准备好“跳-合跳”操作
循环时，闭锁重合闸。
6. 正常运行时断路器的操作气压或液压低于允许值时闭锁重合闸。
7. 重合闸装置停用或自检故障时闭锁重合闸。
8. 重合闸充电未完成时闭锁重合闸。
9. 停用重合闸方式时，直接闭锁重合闸。
10. 手动跳闸时，直接闭锁重合闸。
11. 不经重合闸的保护跳闸时（断路器失灵、母差、远方跳闸、电抗器保护、距离Ⅱ段、Ⅲ段），闭锁重合闸。
12. 在使用单相重合闸方式时，断路器三跳，用位置继电器触点闭锁重合闸；保护经综重三跳时，闭锁重合闸。
13. 断路器气压或液压降低到不允许重合闸时，闭锁重合闸。
14. 线路保护后加速动作：当优先合闸的母线断路器重合于永久性故障线路上时，通过后加速保护动作脉冲，一方面对本断路器重合闸闭锁，同时对相应的中间断路器发出闭锁重合闸脉冲。
以上信息仅供参考，具体闭锁条件可能会因设备型号和制造商而有所不同。
如需了解更多信息，建议咨询专业人士或查阅相关书籍资料。

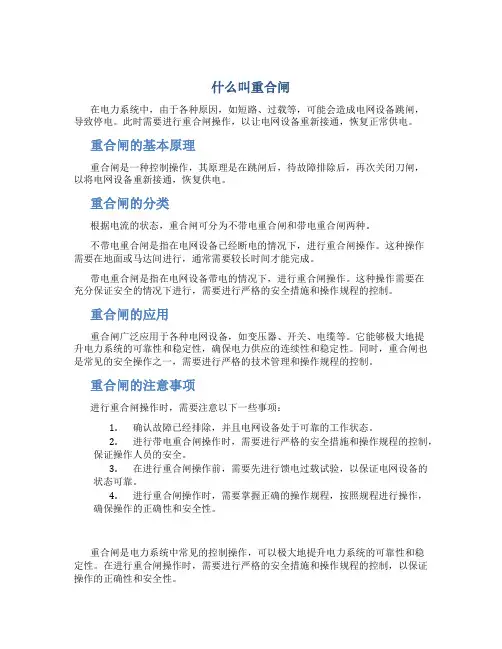

什么叫重合闸在电力系统中，由于各种原因，如短路、过载等，可能会造成电网设备跳闸，导致停电。
此时需要进行重合闸操作，以让电网设备重新接通，恢复正常供电。
重合闸的基本原理重合闸是一种控制操作，其原理是在跳闸后，待故障排除后，再次关闭刀闸，以将电网设备重新接通，恢复供电。
重合闸的分类根据电流的状态，重合闸可分为不带电重合闸和带电重合闸两种。
不带电重合闸是指在电网设备已经断电的情况下，进行重合闸操作。
这种操作需要在地面或马达间进行，通常需要较长时间才能完成。
带电重合闸是指在电网设备带电的情况下，进行重合闸操作。
这种操作需要在充分保证安全的情况下进行，需要进行严格的安全措施和操作规程的控制。
重合闸的应用重合闸广泛应用于各种电网设备，如变压器、开关、电缆等。
它能够极大地提升电力系统的可靠性和稳定性，确保电力供应的连续性和稳定性。
同时，重合闸也是常见的安全操作之一，需要进行严格的技术管理和操作规程的控制。
重合闸的注意事项进行重合闸操作时，需要注意以下一些事项：1.确认故障已经排除，并且电网设备处于可靠的工作状态。
2.进行带电重合闸操作时，需要进行严格的安全措施和操作规程的控制，保证操作人员的安全。
3.在进行重合闸操作前，需要先进行馈电过载试验，以保证电网设备的状态可靠。
4.进行重合闸操作时，需要掌握正确的操作规程，按照规程进行操作，确保操作的正确性和安全性。
重合闸是电力系统中常见的控制操作，可以极大地提升电力系统的可靠性和稳定性。
在进行重合闸操作时，需要进行严格的安全措施和操作规程的控制，以保证操作的正确性和安全性。
重合闸原理重合闸是电力系统中常见的一种操作，它是指在断路器断开后再次将其合上，使电路恢复通电状态的过程。
重合闸原理是指重合闸操作的基本原理和实现方式。
本文将从重合闸的基本原理、实现方式以及在电力系统中的应用等方面进行介绍。
一、重合闸的基本原理重合闸的基本原理是利用机械力或电磁力将断路器合上，使电路恢复通电状态。
具体而言，当断路器断开后，通过控制装置给断路器施加机械力或电磁力，使其合上，从而完成重合闸操作。
机械力重合闸是通过机械装置将断路器合上。
它通常由手动操作或电动机驱动的机械装置组成。
在手动操作中，操作人员通过手柄或旋钮来完成合闸操作；在电动机驱动的机械装置中，电动机通过齿轮或链条等传动装置实现合闸。
电磁力重合闸是利用电磁铁产生的吸引力将断路器合上。
电磁铁通常由线圈和铁芯组成，当通电时，线圈产生磁场，吸引铁芯，从而实现合闸操作。
电磁力重合闸通常由控制装置控制电磁铁的通断来实现。
二、重合闸的实现方式重合闸的实现方式主要有手动重合闸和自动重合闸两种。
手动重合闸是指由操作人员通过手动操作完成的重合闸。
在手动重合闸中，操作人员通过操纵手柄、旋钮或按钮等装置来实现合闸操作。
手动重合闸操作简单，但需要人工操作，效率较低。
自动重合闸是指由控制装置自动完成的重合闸。
在自动重合闸中，控制装置根据设定的条件和逻辑关系来判断是否进行重合闸操作，并通过电气信号控制断路器合闸。
自动重合闸操作快速、准确，提高了操作效率。
三、重合闸在电力系统中的应用重合闸在电力系统中具有重要的应用价值。
它可以用于恢复因故障或其他原因导致的电路中断，保障电力系统的正常运行。
重合闸可用于故障恢复。
当电力系统发生故障时，断路器会自动跳闸，切断故障电路。
通过重合闸操作，可以将断路器合上，将故障电路与正常电路隔离，恢复电力供应。
重合闸可用于维护工作。
在电力系统维护过程中，需要对电路进行检修或更换设备。
通过重合闸操作，可以将维护电路与正常电路隔离，确保维护工作的安全进行。
重合闸动作原理
重合闸动作简介
•什么是重合闸动作？
•为什么需要重合闸动作？
•重合闸动作的原理是什么？
什么是重合闸动作？
•重合闸动作是指在电力系统中，当发生短路故障或其他异常情况后，经过处理后重新合上被断开的断路器的动作过程。
为什么需要重合闸动作？
•在电力系统中，当发生短路故障或其他异常情况时，系统会自动切断电路，以保护设备和人员的安全。
•然而，一旦问题得到解决，需要尽快恢复电力供应，在确保安全的情况下重新合上被断开的断路器，这就是重合闸动作的作用。
重合闸动作的原理是什么？
1.检测故障消失：在进行重合闸动作之前，需要通过装
置来检测故障已经消失，以确保重合合闸的安全性。
2.确定合闸时机：在故障消失后，需要判断何时是合适
的合闸时机。
这通常需要分析故障类型、系统状态等信息，以决
定是否进行合闸操作。
3.回路检测与准备：在确认合闸时机后，需要进行回路
检测与准备工作。
这包括检查回路的环境是否适合合闸，检查回
路的电气参数等。
4.断路器操作：在一切准备就绪后，进行断路器的合闸
操作。
这包括将断路器合上，使得电力能够重新流通。
5.检测合闸效果：合闸动作完成后，还需要检测合闸效
果。
这包括检查电力系统是否正常运行，检查回路是否有异常等。
总结
•重合闸动作是电力系统中的一项重要操作，能够确保在故障解决后尽快恢复电力供应。
•重合闸动作的原理包括故障检测、合闸时机确定、回路检测与准备、断路器操作以及合闸效果检测。
•在进行重合闸动作时，需要严格遵循安全规程和操作流程，以保证操作的安全性和有效性。
每天学习一点点——重合闸上善若水ing 2017-10-21 19:29:49一、概念：所谓自动重合闸，其工作过程是指线路上发生短路故障，继电保护装置动作将断路器跳开后，将断路器再自动合上，若故障为瞬时性故障，则重合成功若为永久性故障，保护再次动作跳开断路器。
.一般的来说自动重合闸装置分为四种状态:单相重合闸、综合重合闸、三相重合闸、停用重合闸。
.1.综合重合闸方式。
单相故障跳闸后单相重合，重合在永久性故障上跳开三相，相间故障跳开三相后三相重合，重合在永久性故障上再跳开三相。
2.三相重合闸方式。
任何类型故障均跳开三相、三相重合（检查同期或无电压），重合在永久性故障上时再跳开三相。
3.单相重合闸方式。
单相故障跳开故障后单相重合，重合在永久性故障上时跳开三相，相间故障跳开三相后不再重合。
4. 停用方式：线路上发生任何形式的故障时，均断开三相不进行重合。
二、选用重合闸方式的一般原则(1)重合闸方式必须根据具体的系统结构及运行条件，经过分析后选定。
(2)凡是选用简单的三相重合闸方式能满足具体系实际需要的，线路都应当选用三相重合闸方式。
持别对于那些处于集中供电地区的密集环网中，线路跳闸后不进行重合闸也能稳定运行的线路，更宜采用整定时间适当的三相重合闸。
对于这样的环网线路，快速切除故障是第一位重要的问题。
(3)当发生单相接地故障时，如果使用三相重合闸不能保证系统稳定，或者地区系统会出现大面积停电，或者影响重要负荷停电的线路上，应当选用单相或综合重合闸方式。
.三、单相重合闸与三相重合闸各有哪些优缺点?这两种重合闸方式的优缺点如下：(1)使用单相重合闸时会出现非全相运行，除纵联保护需要考虑一些特殊问题外，对零序电流保护的整定和配合产生了很大影响，也使中、短线路的零序电流保护不能充分发挥作用。
(2)使用三相重合闸时，各种保护的出口回路可以直接动作于断路器。
使用单相重合闸时，除了本身有选相能力的保护外。
所有纵联保护、相间距离保护、零序电流保护等，都必须经单相重合闸的选相元件控制，才能动作于断路器。
重合闸动作原理(一)重合闸动作原理1. 什么是重合闸动作重合闸动作是电力系统中的一项重要操作，用于恢复供电、消除故障，将被断开的电路再次闭合，使电力系统能够正常运行。
2. 重合闸的作用重合闸操作能够解决以下问题：•恢复供电：当电力系统中发生故障断电时，通过重合闸动作可以将断开的电路重新连接，恢复供电。
•消除故障：重合闸操作能够将故障电路与正常电路隔离，以消除故障影响，确保电力系统的正常运行。
•保护设备：重合闸动作能够保护电力设备，防止其过载和短路等故障，确保整个电力系统的安全可靠运行。
3. 重合闸动作的原理重合闸动作的原理主要涉及以下几个方面：•电力控制系统：重合闸动作需要依靠电力控制系统来实现。
电力控制系统包括保护设备、控制设备和操作设备等，通过监测电力系统的状态并发送信号，控制重合闸的动作。
•二次回路：重合闸动作信号通过二次回路传输。
二次回路是指从保护设备到控制设备的信号传输线路，通常采用电流互感器和电压互感器将一次回路信号转化为较小的二次回路信号。
•逻辑判断：控制设备在接收到二次回路信号后，会进行逻辑判断。
判断电力系统的状态，根据安全保护要求决定是否进行重合闸操作。
•电磁机构：当逻辑判断结果为重合闸时，控制设备会通过电磁机构来完成具体的重合闸动作。
电磁机构通过电流传导和磁力作用，实现机构的运动，将断开的电路再次闭合。
4. 重合闸操作的步骤重合闸操作一般包括以下步骤：1.检查电力系统状态：在进行重合闸操作之前，需要检查电力系统的状态，确定是否满足重合闸的条件。
包括检查电力设备的运行状态、故障是否被消除等。
2.发送重合闸信号：根据逻辑判断结果，如果需要进行重合闸操作，控制设备会发送重合闸信号。
3.执行动作：接收到重合闸信号后，电磁机构会执行动作，将断开的电路再次闭合。
4.检测操作结果：重合闸操作完成后，需要进行操作结果的检测，确保重合闸成功，并验证电力系统的运行状态。
5. 重合闸操作的注意事项在进行重合闸操作时，需要注意以下几点：•安全性：重合闸操作需要根据实际情况判断是否安全，避免因操作错误导致进一步的故障和事故。
重合闸是故障跳闸后由重合闸继电器启动合闸的，主要是用在线路发生闪烁故障后能快速恢复供电。
检同期是二个电源并列(合环）时,由同期装置检测A相的相角差和电位差,这二个差值在允许范围内就自动合闸，如发电机并网。
检无压是给线路送电前，待送线路压变二次的电压继电器(常闭接点）闭锁断路的合闸（回路）,线路有电则无法合闸。
备自投是备用电源向在用设备（跳闸后）自动送电（合闸)，一般是进线开关在电源停电时，电压继电器(低电压保护）动作，跳开进线断路器,其辅助触点（常闭)接通备用电源断路器的合闸电源.这四个是独立的装置，相互之间并无直接关系.重合闸:从字面上理解就是重新合闸。
也就是在高压系统中（特别是110kV及以上的中性点直接接地系统），有些故障是瞬时性的，为了提高供电的连续性,在线路故障保护动作后，允许线路断路器重新合闸。
重合闸可以分为单相重合闸和三相重合闸。
备自投：备用电源自动投入。
与重合闸的最大区别就是，它投入的是另一路电源,而重合闸投入的仍是原线路本身。
重合闸和备自投是电网中快速恢复供电的两种最重要最常见的自动装置。
检同期和检无压,是在重合闸（或备自投)中实现的一种方式和手段.也就是说,重合闸和备自投都分为检同期和无压两种方式。
检同期方式主要应用在有内部电源的情况下，就是在投入重合闸(或备自投）断路器前，需对断路器两端的电压进行同期判定。
如果电压幅值差和相角差在允许范围内，则断路器允许合闸。
否则，合不上。
无压方式应用得更多.即重合闸装置（备自投装置）发出合闸命令后,不需对两端电压进行比对.(注意，这里的无压重合闸或无压备自投与发电机同期装置中的检无压稍微有不一样.同期装置中检无压，是必须无压才能合闸，有压则闭锁。
而这里不同,无压重合闸和无压备自投在运行方式的规定时就不允许两侧电源的存在.所以，不需要再判定两端是否无压。
）备投简单说就是备用电源投入。
目的是保证供电的可靠性。
前提设进线1断路器为1DL，进线2断路器为2DL，母线分段断路器为3DL：(1）进线备投：一种情况为1DL在合位，2DL在分位，3DL在合位。
继电保护之重合闸详解继电保护是电力系统中不可或缺的一部分，它可以保护电力设备和人员的安全。
其中，重合闸作为一种常见的继电保护方式，具有非常重要的作用。
本文将从什么是重合闸、重合闸的作用和分类、重合闸的工作原理和应用场景等方面进行详细介绍。
什么是重合闸重合闸，即接通断开后再次合上电路的过程，也称为合闸再生。
它是继电保护的一种重要手段，旨在防止瞬时故障后电力系统任一设备发生排除或影响电力系统安全稳定运行的后果。
重合闸的作用和分类作用重合闸的主要作用有以下几个方面：1.恢复正常供电：当电力系统发生故障时，需要进行排除故障并恢复正常供电。
这时候，重合闸可以帮助电力系统更快地恢复供电，减少停电时间。
2.防止系统运行不稳定：当电力系统发生故障后，如果不及时恢复供电并通断设备，会导致其他设备运行不稳定，甚至引起系统崩溃。
重合闸可以有效地避免这种情况的发生。
3.保护设备和人员安全：电力系统发生故障后，重合闸可以有效地避免设备和人员出现意外损伤或伤亡的情况。
分类根据重合闸的种类和方式，可以将其分为以下几类：依照种类1.手动重合闸：需要人工操作才能实现。
2.自动重合闸：在电力系统发生故障后，继电保护装置会自动进行重合闸操作。
自动重合闸可以有效地保护电力系统和人员安全。
依照方式1.一次性重合闸：重合闸一次之后，对于同一故障的再次出现不再进行重合闸操作。
2.多次重合闸：重合闸可以进行多次。
重合闸的工作原理重合闸的工作原理可以概括为以下三个步骤：1.继电保护检测故障：当电力系统发生故障时，继电保护会立即检测到故障的位置和类型。
2.发送操作信号：继电保护对于故障的类型和位置进行分析，然后发送操作信号给操作机构或自动装置。
3.执行操作：操作机构或自动装置按照操作信号进行操作，完成重合闸。
重合闸的应用场景重合闸通常应用于以下几个场景：1.短路故障后的恢复：当电力系统发生短路故障后，需要进行排除故障和恢复供电。
重合闸可以快速地进行恢复供电，避免过长的停电时间。
SF6弹簧操作机构断路器与重合闸配合问题的浅析
杜书平、吴俊芳、赵敏、徐成勇 （信阳供电公司，河南，信阳，464000）
摘 要：本文针对某500kV 变电站SF6弹簧操作机构断路器与许继WDLK862A 断路器保护重合闸配合时，合闸弹簧未储能闭锁重合闸与断路器SF6压力低闭锁重合闸两种设计方案进行详细分析，指出了断路器在发生某些异常，如合闸弹簧未储能或SF6压力低闭锁时都应能及时闭锁重合闸；根据分析，运用中的两种方案均不完整，故提出了三方面解决方法。
关键词：重合闸；位置继电器；弹簧操作机构
1 引言
某500kV 变电站为分期设计投运，500kV 断路器均为苏州AREVA 高压电气开关有限公司生产的户外LG317X 型、瓷柱式双断口SF6分相断路器， FK3－5型弹簧操作机构。
断路器独立设置许继公司的GXF-222型成套断路器保护，包含WDLK-862A 型断路器保护装置及ZFZ-822型操作箱，重合闸按断路器配置。
2009年2月二期扩建工程投运，其在设计“压力”低闭锁重合闸回路（即“压力接点”回路）上有所不同，其具体表现在：初期设计断路器SF6压力低闭锁重合闸、合闸弹簧未储能报信号（方案一）；二期中设计弹簧未储能闭锁重合闸、断路器SF6压力低闭锁报信号（方案二），就此做分析。
2 两种方案具体形式
压力低闭锁重合闸回路如图一： 正常时，“压力接点”断开，2YJJ 继电器励磁使其常闭接点打开，不闭锁重合闸；当“压力接点”闭合，则2YJJ 继
电器失磁使其常闭接点返回，闭锁重合闸。
图1：压力低闭锁重合闸
方案一，“压力接点”取断路器SF6压力低闭锁继电器常开接点（如图二）：三相断路器SF6压力正常时，密度控制器接点均断开， SF6压力低闭锁继电器失磁，使“压力接点”断开，不闭锁重合闸；若断路器（一相或多相）SF6压力降低至闭锁压力，则闭锁重合闸。
方案二，“压力接点”取各相合闸弹簧储能限位开关常开接点(如图三)：若合闸弹簧三相储能，三相弹簧储能限位开关断开，“压力接点”断开，不闭锁重合闸；若合闸弹簧（一相或多相）未
储能，则闭锁重合闸。
图2：“压力接点”取SF6闭锁继电器常开接点
-SO4：弹簧储能电机限位开关
图3：“压力接点”取合闸弹簧储能限位开关常开接点
图4：合闸回路
3 综合分析
3.1 WDLK862A 型断路器保护在如下条件均满足时，重合闸充电计时器开始计时，充电时间为15s： 1) 断路器在“合闸”位置，接进保护装置的跳闸位置继电器TWJ 不动作；
2) 重合闸启动回路不动作；
3) 没有低气压闭锁重合闸和闭锁重合闸开入；
4) 重合闸不在停用位置。
3.2当断路器作用于故障重合，重合闸后加速永跳，若断路器三相合闸弹簧储能电源消失（相对储能时间长），合闸弹簧储能限位开关常闭接点打开或断路器SF6压力在闭锁临界，SF6闭锁继电器常闭接点打开（见图四），待永跳接点返回并超过了重合
闸充电时间，即永跳后TWJ 不动作，重合闸将会充电完成。
此时弹簧储能电源恢复（储能结束）或断路器SF6闭锁继电器常闭接点闭合，TWJ 动作，保
护装置将判断为断路器位置不对应，立即起动重合闸，使断路器合闸，有可能使系统再次受到短路电流的冲击，对断路器本体及系统造成严重的影响。
3.3当线路送电，手合断路器对线路合环，网调规程要求线路保护及断路器保护包括重合闸（投单重）全部投入，手合后若断路器某相（多相）储能
电机电源消失或储能时间过长，待手合继返回（因手合闭锁重合闸）并超过重合闸充电时间后，即重合闸投单重、且合闸弹簧未储能断路器在重合闸充满电时，某未储能相线路故障跳闸，重合闸动作，故障相一直不合闸，造成线路非全相运行直至非全相保护动作跳另两相。
非全相保护动作时间较长，影响电网运行水平。
结合以上分析，当断路器在分闸位置，其合闸回路不通，此时TWJ 不动作时，但应闭锁重合闸。
这两种方案均只考虑了其中一方面，涵括不全面，断路器在正常情况下的重合闸不存在问题，但在特殊情况下会造成自动重合闸误动作。
4 解决方案
由重合闸充电条件可知，是根据跳闸位置继电器TWJ 不动作判断断路器在“合闸”位置；而对于断路器处于分闸状态，但断路器的合闸回路不通，TWJ 不动作的情况无法分辨，对此问题，主要从以下几方面解决：
4.1 建议将方案一与方案二结合，即将SF6压力低闭锁继电器常开接点与合闸弹簧储能限位开关常开接点并联，用作“压力”低闭锁重合闸的压力接点。
此时，即使断路器合闸弹簧储能或SF6闭锁继电器常闭接点闭合时间超过允许值，由于有“压力降低闭锁重合闸”的开入，重合闸装置放电，避免上述现象发生。
4.2 由于合闸回路三相断路器共用一对SF6压力低闭锁继电器常闭接点（见图四），SF6压力低发生
时，断路器三相TWJ 同时动作，此时若断路器重合闸投单相偷跳重合，则可避免再次重合闸，而500kV 重合闸投入的断路器定值均为投单相偷跳重合，故此对避免SF6压力低时所述现象发生有一定作用。
而合闸回路三相弹簧储能限位开关常开接点分别取断路器三相（见图四），即重合闸充满电后断路器三相TWJ 同时动作几率相对较小，而引起线路非全相运行则正是在单相重合时发生，故在重合闸投单重，当合闸弹簧未储能（储能时间长）时所述现象有一定几率发生。
综合在此合闸回路接线方式、重合闸投单重时，由于继电器接点不够或其他原因下，可考虑使用方案二。
4.3 断路器在分闸状态时，若断路器的合闸回路不通(如SF6力低闭锁操作或合闸弹簧未储能等)，则TWJ不动作；而此时1HWJ、2HWJ也不动作，保护装置报第一、二组压控制回路断线信号。
因此，在保障断路器在合闸状态，其中一组分闸回路不通时仍可以实现重合闸，可采取将第一、二组控制回路断线相与后接入闭锁重合闸开入，使重合闸放电，避免上述现象发生。
5 结论
重合闸装置是保证电网可靠供电的重要装置，正常运行中，不仅要求正确动作提高供电可靠性，减少停电造成的损失；而且还要求不得误动作对电网造成危害。
通过本文的分析，影响断路器合闸回路中除断路器辅助接点外其它闭锁接点，均应由其所在继电器另引一副接点至闭锁重合闸开入。
对于具体的合闸回路应采取相应的方案。
通过合理配置重合闸，能有效提高电力系统稳定运行水平。
参考文献：
张赟，张斌，吴祖升。
浅谈110kV 线路保护与SF6断路器配合时的重合闸问题。
继电器，2007，35（20）
作者简介:
杜书平（1982-），男，助理工程师，从事电力系统运行工作
吴俊芳（1973-），女，助理工程师，从事电力系统运行工作
赵 敏（1971-），女，工程师，从事电力系统运行工
作
许成勇（1982-），男，助理工程师，从事电力系统运行工。
