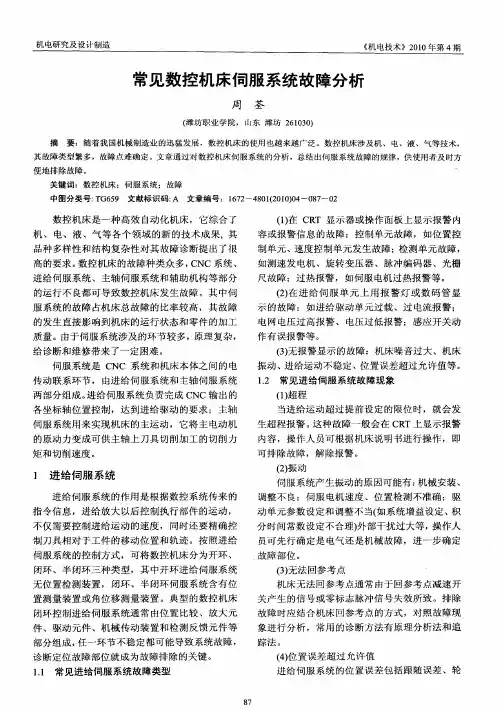

数控机床伺服系统常见故障的诊断及其处理数控机床伺服系统是机床的重要组成部分，其故障会严重影响机床的生产效率和质量。
本文将对数控机床伺服系统常见故障进行分析，提供相应的诊断和处理方法，帮助机床维修工程师进行有效的故障排查。
一、伺服电机输出不稳定或不工作的故障1. 伺服电机电气连接故障。
在伺服电机输出不稳定或不工作的情况下，首先要检查电气连接是否良好，包括伺服电机与伺服主轴电机之间的电气连接是否正常、伺服驱动器电气与伺服电机之间的连接是否正确、接地是否合格等，排除电气连接问题。
2. 伺服电机本身故障。
伺服电机的故障如轴承磨损、线圈断路、电机转子故障等都会导致输出不稳定或不工作的情况，需要进行检测和维修。
常见的检测方法如用万用表测量电机的电阻，检查电机转动是否灵活、轴承是否正常等。
3. 伺服驱动器故障。
伺服驱动器的故障如防护电路故障、电源故障、接口板连接不良等都会导致伺服电机输出不稳定或不工作，需要检查相应的部件进行排查。
常见的检测方法如检查驱动器是否有报警信号、电源是否正常、接口板是否正确插接等。
二、伺服系统位置偏移或误差过大的故障1. 导轨故障。
导轨质量差、磨损严重或进刀太大等都会导致伺服系统位置偏移或误差过大，需要检查导轨表面是否有磨损痕迹以及导向面是否平整。
2. 动态中的机械振动、系统震动或机床本身质量不好。
这些因素在机床运行中都会产生影响，导致伺服系统位置偏移或误差过大，需要进行检查和调整。
调整方法可采用优化机床支撑结构、调整伺服参数等。
3. 伺服系统参数设置错误。
如伺服系统的比例系数、积分系数和微分系数未能正确设置，将导致位置偏移或误差过大。
此时需要检查和调整伺服系统的参数设置。
三、伺服系统温度过高或过低的故障伺服系统的温度过高或过低都会导致数控机床性能下降，进而影响机床的精度和稳定性。
常见的故障原因包括：1. 冷却系统故障。
如冷却水温度过高或过低、冷却系统中水泵或水管路堵塞、扇叶损坏等都会导致伺服系统温度异常。
数控机床进给伺服系统类故障诊断与处理范文数控机床进给伺服系统是数控机床的重要组成部分，负责驱动工件或刀具在加工过程中进行准确的运动。
然而，由于工作环境恶劣以及长时间使用，进给伺服系统可能会出现各种故障。
本文将介绍数控机床进给伺服系统故障的诊断与处理方法。
一、断电故障：当进给伺服系统无法正常工作或反应迟缓时，首先需要检查是否存在断电故障。
可以检查电源和连接器是否正常。
如果确认没有断电故障，可以进一步诊断。
二、电缆故障：电缆故障是数控机床进给伺服系统常见的故障之一。
可以通过检查电缆连接器的接触情况、电缆是否断裂或接触不良来判断是否存在电缆故障。
如果发现电缆故障，应及时更换或修复受损的电缆。
三、伺服驱动器故障：伺服驱动器是控制进给伺服系统的主要部件，当进给伺服系统出现故障时，可以首先检查伺服驱动器是否正常工作。
可以通过检查伺服驱动器的电源供应情况、电流是否稳定以及反馈信号是否正常来判断是否存在伺服驱动器故障。
如果发现伺服驱动器故障，应及时更换或修复故障的部件。
四、编码器故障：编码器是进给伺服系统的重要传感器，用于检测工件或刀具的位置信息。
当进给伺服系统无法准确移动或位置偏差较大时，可以检查编码器是否损坏或接触不良。
如果发现编码器故障，应及时更换或修复故障的部件。
五、电机故障：电机是驱动进给伺服系统运动的关键部件，当进给伺服系统无法正常工作或运动异常时，可以检查电机是否正常工作。
可以通过检查电机的电源供应情况、电流是否稳定以及转动是否平稳来判断是否存在电机故障。
如果发现电机故障，应及时更换或修复故障的部件。
六、控制器故障：控制器是进给伺服系统的核心部件，当进给伺服系统无法正常工作或运动异常时，可以检查控制器是否正常工作。
可以通过检查控制器的电源供应情况、信号是否稳定以及参数设置是否正确来判断是否存在控制器故障。
如果发现控制器故障，应及时更换或修复故障的部件。
以上是数控机床进给伺服系统常见故障的诊断与处理方法。
SCIENCE &TECHNOLOGY VISION科技视界2011年8月第23期科技视界Science &Technology Vision1伺服系统简介1.1伺服系统的概念数控机床伺服系统是指以机床移动部件的位置和速度作为控制量的自动控制系统,又称随动系统。
在数控机床中,伺服系统是连接数控系统和数控机床本体的中间环节,是数控机床的“四肢”。
因为伺服系统的性能决定了数控机床的性能,所以要求伺服系统具有高精度、快速度和良好的稳定性。
1.2伺服系统的工作原理伺服系统是一种反馈控制系统,它以指令脉冲为输入给定值与输出被调量进行比较,利用比较后产生的偏差值对系统进行自动调节,以消除偏差,使被调量跟踪给定值。
所以伺服系统的运动来源于偏差信号,必须具有负反馈回路,并且始终处于过渡过程状态。
在运动过程中实现了力的放大。
伺服系统必须有一个不断输入能量的能源,外加负载可视为系统的扰动输入。
2直流主轴伺服系统从原理上说,直流主轴驱动系统与通常的直流调速系统无本质的区别,但因为数控机床高速、高效、高精度的要求,决定了直流主轴驱动系统具有以下特点:2.1调速范围宽。
2.2直流主轴电动机通常采用全封闭的结构形式,可以在有尘埃和切削液飞溅的工业环境中使用。
2.3主轴电控机通常采用特殊的热管冷却系统,能将转子产生的热量迅速向外界发散。
2.4直流主轴驱动器主回路一般采用晶闸管三相全波整流,以实现四象限的运行。
2.5主轴控制性能好。
2.6纯电气主轴定向准停控制功能。
3交流主轴伺服系统主轴驱动交流伺服化是数控机床主轴驱动控制的发展趋势,交流主轴伺服系统的特点如下:3.1振动和噪声小3.2采用了再生制动控制功能3.3交流数字式伺服系统控制精度高3.4交流数字式伺服系统用参数设定(不是改变电位器阻值)调整电路状态4主轴伺服系统的常见故障形式4.1当主轴伺服系统发生故障时,通常有三种表现形式4.1.1是在操作面板上用指示灯或CRT 显示报警信息;4.1.2是在主轴驱动装置上用指示灯或数码管显示故障状态;4.1.3是主轴工作不正常,但无任何报警信息。
数控机床主轴伺服系统常见故障诊断与维护【摘要】主轴伺服系统提供加工各类工件所需的切削功率，主要完成主轴调速和正反转功能。
在实际应用中，数控机床的主轴伺服系统出现故障的几率较高，因此充分认识主轴伺服系统的重要性，掌握主轴伺服系统的故障诊断与维修方法是很有必要的。
【关键词】伺服系统；直流主轴伺服系统；交流主轴伺服系统１伺服系统简介１.1 伺服系统的概念数控机床伺服系统是指以机床移动部件的位置和速度作为控制量的自动控制系统，又称随动系统。
在数控机床中，伺服系统是连接数控系统和数控机床本体的中间环节，是数控机床的“四肢”。
因为伺服系统的性能决定了数控机床的性能，所以要求伺服系统具有高精度、快速度和良好的稳定性。
1.2 伺服系统的工作原理伺服系统是一种反馈控制系统，它以指令脉冲为输入给定值与输出被调量进行比较，利用比较后产生的偏差值对系统进行自动调节，以消除偏差，使被调量跟踪给定值。
所以伺服系统的运动来源于偏差信号，必须具有负反馈回路，并且始终处于过渡过程状态。
在运动过程中实现了力的放大。
伺服系统必须有一个不断输入能量的能源，外加负载可视为系统的扰动输入。
２直流主轴伺服系统从原理上说，直流主轴驱动系统与通常的直流调速系统无本质的区别，但因为数控机床高速、高效、高精度的要求，决定了直流主轴驱动系统具有以下特点：２.１调速范围宽。
２.２直流主轴电动机通常采用全封闭的结构形式，可以在有尘埃和切削液飞溅的工业环境中使用。
２.３主轴电控机通常采用特殊的热管冷却系统，能将转子产生的热量迅速向外界发散。
２.４直流主轴驱动器主回路一般采用晶闸管三相全波整流，以实现四象限的运行。
２.５主轴控制性能好。
２.６纯电气主轴定向准停控制功能。
３交流主轴伺服系统主轴驱动交流伺服化是数控机床主轴驱动控制的发展趋势,交流主轴伺服系统的特点如下：３.１振动和噪声小３.２采用了再生制动控制功能３.３交流数字式伺服系统控制精度高３.４交流数字式伺服系统用参数设定（不是改变电位器阻值）调整电路状态４主轴伺服系统的常见故障形式４.１当主轴伺服系统发生故障时，通常有三种表现形式４.１.１是在操作面板上用指示灯或CRT显示报警信息；４.１.２是在主轴驱动装置上用指示灯或数码管显示故障状态；４.１.３是主轴工作不正常，但无任何报警信息。
数控机床常见故障及维修方法
数控机床的常见故障主要有以下几种：
1. 伺服系统故障：例如伺服电机无法正常运转、伺服驱动器报警等。
维修方法包括检查伺服电机与伺服驱动器的连接、清洁驱动器、校正伺服系统参数等。
2. 主轴系统故障：例如主轴无法启动、主轴转速不稳定等。
维修方法包括检查主轴电机与电源、检查主轴轴承、清洁主轴系统等。
3. 机床进给系统故障：例如进给轴无法移动、进给轴运动不平稳等。
维修方法包括检查进给伺服电机与驱动器、检查进给轴传感器、校正进给系统参数等。
4. 控制系统故障：例如控制面板无法正常启动、控制程序运行错误等。
维修方法包括检查控制系统电源、检查控制面板连接、更新控制软件等。
5. 冷却系统故障：例如水冷系统无法正常工作、冷却液温度过高等。
维修方法包括检查水冷系统管路连接、检查冷却液泵、清洗冷却系统等。
对于以上故障，维修方法一般包括检查连接是否松动、清洁机床内部、更换损坏的零件、重新校正相关参数等。
需要根据具体情况进行判断和处理，对于复杂的故障，建议请专业技术人员进行维修。
数控机床进给伺服系统类故障诊断与处理模版数控机床进给伺服系统是数控机床的核心部件之一，负责实现机床的进给运动，保证加工的精度和稳定性。
然而，在使用过程中，由于各种原因，进给伺服系统可能会出现故障。
本文将针对数控机床进给伺服系统的常见故障进行诊断与处理，为解决相关问题提供参考。
一、通电检查1. 确保进给伺服系统的电源插座正常供电，并检查主控箱内的电源是否正常接通。
2. 检查电源线路是否破损或接触不良，特别是接地线是否良好连接。
3. 检查伺服驱动器面板上的电源指示灯是否亮起，以判断驱动器是否接通电源。
二、机械传动部分检查1. 检查进给轴的联轴器是否松动或破损，如有问题及时更换或固定。
2. 检查进给轴的传动皮带或齿轮是否损坏或脱落，如有问题及时更换或修复。
3. 检查进给轴的导轨和导轨滑块是否磨损或变形，如有问题及时更换或调整。
三、编码器检查1. 确保编码器的连接线路是否完好，没有破损或接触不良。
2. 检查编码器的供电电压是否正常，一般应在规定范围内。
3. 检查编码器的信号线是否良好连接，如有问题及时更换或重新连接。
四、伺服驱动器检查1. 确保伺服驱动器的连接线路是否完好，没有破损或接触不良。
2. 检查伺服驱动器的报警指示灯，判断是否存在故障报警，如有报警应根据具体情况查阅驱动器的故障代码进行处理。
3. 检查伺服驱动器的参数设置是否正确，特别是伺服增益、速度环参数等，如有问题应及时调整。
五、伺服电机检查1. 检查伺服电机的连接线路是否完好，没有破损或接触不良。
2. 检查伺服电机的绝缘性能，特别是对地绝缘是否合格，如有问题应及时更换或修复。
3. 检查伺服电机的温度是否过高，一般应在规定范围内，如过高应检查散热风扇是否正常工作。
六、参数设置检查1. 确保数控系统的参数设置与实际使用需求一致，特别是进给轴的相关参数，如脉冲当量、快速倍率等。
2. 检查数控系统是否存在进给轴停止禁止、机床保护等相关设置，如有问题应及时调整。
