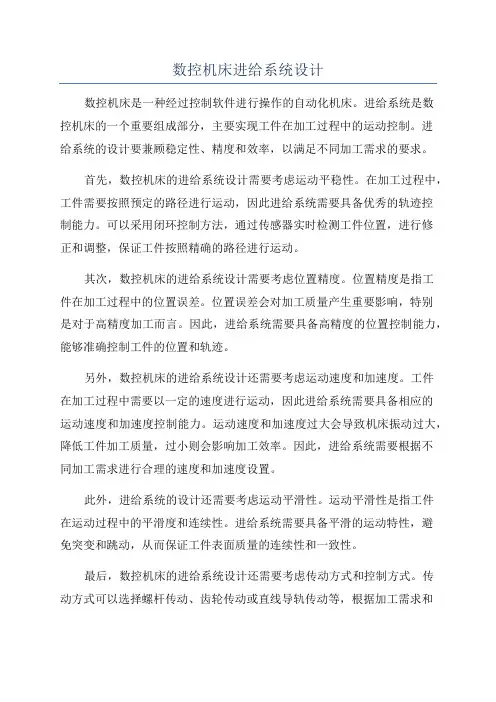

数控机床进给系统设计数控机床是一种经过控制软件进行操作的自动化机床。
进给系统是数控机床的一个重要组成部分，主要实现工件在加工过程中的运动控制。
进给系统的设计要兼顾稳定性、精度和效率，以满足不同加工需求的要求。
首先，数控机床的进给系统设计需要考虑运动平稳性。
在加工过程中，工件需要按照预定的路径进行运动，因此进给系统需要具备优秀的轨迹控制能力。
可以采用闭环控制方法，通过传感器实时检测工件位置，进行修正和调整，保证工件按照精确的路径进行运动。
其次，数控机床的进给系统设计需要考虑位置精度。
位置精度是指工件在加工过程中的位置误差。
位置误差会对加工质量产生重要影响，特别是对于高精度加工而言。
因此，进给系统需要具备高精度的位置控制能力，能够准确控制工件的位置和轨迹。
另外，数控机床的进给系统设计还需要考虑运动速度和加速度。
工件在加工过程中需要以一定的速度进行运动，因此进给系统需要具备相应的运动速度和加速度控制能力。
运动速度和加速度过大会导致机床振动过大，降低工件加工质量，过小则会影响加工效率。
因此，进给系统需要根据不同加工需求进行合理的速度和加速度设置。
此外，进给系统的设计还需要考虑运动平滑性。
运动平滑性是指工件在运动过程中的平滑度和连续性。
进给系统需要具备平滑的运动特性，避免突变和跳动，从而保证工件表面质量的连续性和一致性。
最后，数控机床的进给系统设计还需要考虑传动方式和控制方式。
传动方式可以选择螺杆传动、齿轮传动或直线导轨传动等，根据加工需求和机床类型进行选择。
控制方式可以选择基于位置、速度或力控制等，根据具体应用进行选择。
综上所述，数控机床的进给系统设计需要兼顾运动平稳性、位置精度、运动速度和加速度、运动平滑性、传动方式和控制方式等因素。
通过合理的设计和调试，可以提高数控机床的加工质量和效率，满足不同加工需求的要求。
数控机床的进给系统原理与自动控制方法随着科技的不断进步和发展，数控机床已经成为现代制造业中不可或缺的重要设备。
数控机床的进给系统是其核心部件之一，它负责控制工件在加工过程中的进给速度和位置。
本文将介绍数控机床进给系统的原理和自动控制方法。
一、数控机床的进给系统原理数控机床的进给系统原理主要基于数学模型和控制理论。
它通过传感器采集工件的位置信息，再经过信号处理和数据分析，最终控制伺服电机的运动。
进给系统的主要组成部分包括伺服电机、滚珠丝杠、编码器和控制器。
伺服电机是进给系统的驱动源，它能够根据控制器的指令来调整自身的转速和转矩，从而实现工件的进给运动。
滚珠丝杠则负责将伺服电机的旋转运动转化为线性运动，通过滚珠丝杠的螺距和转动角度，可以精确控制工件的进给速度和位置。
编码器则用于测量工件的实际位置，将其反馈给控制器，以便及时进行误差修正和调整。
控制器是进给系统的核心，它根据预设的加工参数和工件的实际位置信息，计算出伺服电机的控制指令，并将其发送给伺服电机。
在控制器中，通常会采用PID 控制算法来实现对伺服电机的精确控制。
PID控制算法通过比较工件的实际位置和预设位置的差异，调整伺服电机的转速和转矩，使工件能够按照预设的轨迹进行进给运动。
二、数控机床的自动控制方法数控机床的自动控制方法主要包括手动控制和自动控制两种方式。
手动控制是指操作人员通过控制面板或手柄手动调节数控机床的进给速度和位置。
在手动控制模式下，操作人员可以根据实际情况进行微调和调整，以便更好地掌握加工过程。
手动控制在数控机床的调试和维修过程中起着重要的作用，它可以帮助操作人员及时发现问题并进行处理。
自动控制是指通过预设的加工程序和控制参数，实现数控机床的自动化操作。
在自动控制模式下，操作人员只需输入加工参数和工件的几何信息，数控机床就能够根据预设的程序自动完成加工过程。
自动控制不仅提高了加工效率和精度，还减少了人为因素对加工质量的影响，提高了生产的稳定性和一致性。

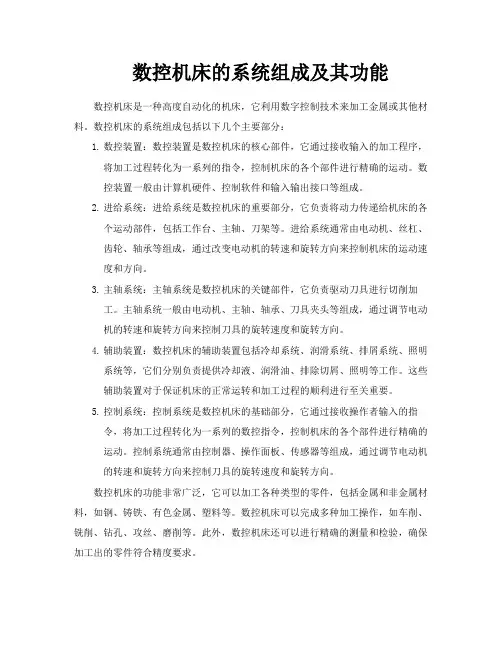

数控机床的系统组成及其功能数控机床是一种高度自动化的机床，它利用数字控制技术来加工金属或其他材料。
数控机床的系统组成包括以下几个主要部分：1.数控装置：数控装置是数控机床的核心部件，它通过接收输入的加工程序，将加工过程转化为一系列的指令，控制机床的各个部件进行精确的运动。
数控装置一般由计算机硬件、控制软件和输入输出接口等组成。
2.进给系统：进给系统是数控机床的重要部分，它负责将动力传递给机床的各个运动部件，包括工作台、主轴、刀架等。
进给系统通常由电动机、丝杠、齿轮、轴承等组成，通过改变电动机的转速和旋转方向来控制机床的运动速度和方向。
3.主轴系统：主轴系统是数控机床的关键部件，它负责驱动刀具进行切削加工。
主轴系统一般由电动机、主轴、轴承、刀具夹头等组成，通过调节电动机的转速和旋转方向来控制刀具的旋转速度和旋转方向。
4.辅助装置：数控机床的辅助装置包括冷却系统、润滑系统、排屑系统、照明系统等，它们分别负责提供冷却液、润滑油、排除切屑、照明等工作。
这些辅助装置对于保证机床的正常运转和加工过程的顺利进行至关重要。
5.控制系统：控制系统是数控机床的基础部分，它通过接收操作者输入的指令，将加工过程转化为一系列的数控指令，控制机床的各个部件进行精确的运动。
控制系统通常由控制器、操作面板、传感器等组成，通过调节电动机的转速和旋转方向来控制刀具的旋转速度和旋转方向。
数控机床的功能非常广泛，它可以加工各种类型的零件，包括金属和非金属材料，如钢、铸铁、有色金属、塑料等。
数控机床可以完成多种加工操作，如车削、铣削、钻孔、攻丝、磨削等。
此外，数控机床还可以进行精确的测量和检验，确保加工出的零件符合精度要求。
除了自动化和高精度，数控机床还具有高效率的特点。
由于数控机床可以同时控制多个坐标轴，因此它可以一次装夹多个工件，减少装夹和测量时间，提高生产效率。
此外，数控机床还可以进行在线监测和故障诊断，及时发现并解决问题，减少停机时间和维修成本。
