机床加工,大多是低速时进行切削,即在低速时进给驱动要有大的转矩输出。
二、进给伺服系统的组成如图所示为数控机床进给伺服系统的组成。
从图中可以看出,它是一个双闭环系统,内环是速度环,外环是位置环。
位置环的输入信号是计算机给出的指令信号和位置检测装置反馈的位置信号,这个反馈是一个负反馈,即与指令信号的相位相反。
指令信号是向位置环送去加数,而反馈信号向位置环送去减数。
位置检测装置通常有光电编码器、旋转变压器、光栅尺、感应同步器或磁栅尺等。
它们或者直接对位移进行检测,或者间接对位移进行检测。
开环伺服系统开环伺服系统是最简单的进给伺服系统,无位置反馈环节。
如图所示,这种系统的伺服驱动装置主要是步进电动机、功率步进电动机、电液脉冲电动机等。
由数控系统发出的指令脉冲,经驱动电路控制和功率放大后,使步进电动机转动,通过齿轮副与滚珠丝杠螺母副驱动执行部件。
闭环伺服系统闭环伺服系统原理图如图所示。
系统所用的伺服驱动装置主要是直流或交流伺服电动机以及电液伺服阀—液压马达。
与开环进给系统最主要的区别是:安装在执行部件上的位置检测装置,测量执行部件的实际位移量并转换成电脉冲,反馈到输入端并与输人位置指令信号进行比较,求得误差,依此构成闭环位置控制。
由于采用了位置检测反馈装置,所以闭环伺服系统的位移精度主要取决于检测装置的精度。
闭环伺服系统的定位精度一般可达±0.01mm~±0.005 mm。
半闭环伺服系统半闭环伺服系统如图所示。
将检测元件安装在中间传动件上,间接测量执行部件位置的系统称为半闭环系统。
闭坏系统可以消除机械传动机构的全部误差,而半闭环系统只能补偿系统环路内部分元件的误差,因此,半闭环系统的精度比闭环系统的精度要低一些,但是它的结构与凋试都比较简单。
全数字伺服系统随着微电子技术、计算机技术和伺服控制技术的发展,数控机床的伺服系统已经开始采用高速度、高精度的全数字伺服系统。
使伺服控制技术从模拟方式、混合方式走向全数字方式。

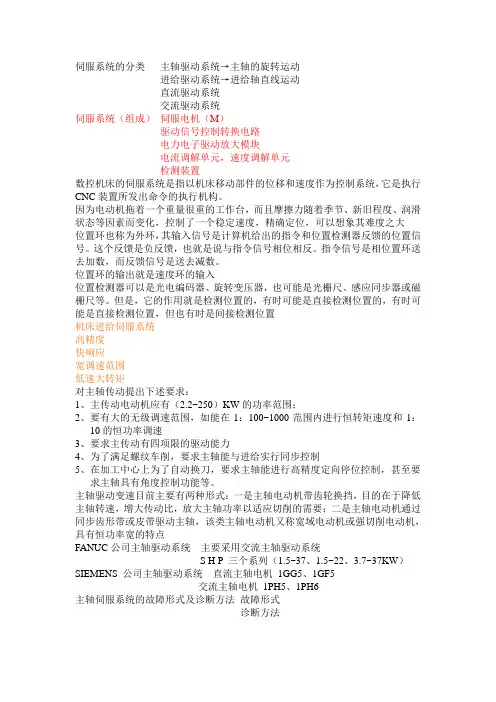

伺服系统的分类主轴驱动系统→主轴的旋转运动进给驱动系统→进给轴直线运动直流驱动系统交流驱动系统伺服系统(组成)伺服电机(M)驱动信号控制转换电路电力电子驱动放大模块电流调解单元,速度调解单元检测装置数控机床的伺服系统是指以机床移动部件的位移和速度作为控制系统,它是执行CNC装置所发出命令的执行机构。
因为电动机拖着一个重量很重的工作台,而且摩擦力随着季节、新旧程度、润滑状态等因素而变化,控制了一个稳定速度,精确定位,可以想象其难度之大位置环也称为外环,其输入信号是计算机给出的指令和位置检测器反馈的位置信号。
这个反馈是负反馈,也就是说与指令信号相位相反。
指令信号是相位置环送去加数,而反馈信号是送去减数。
位置环的输出就是速度环的输入位置检测器可以是光电编码器、旋转变压器,也可能是光栅尺、感应同步器或磁栅尺等。
但是,它的作用就是检测位置的,有时可能是直接检测位置的,有时可能是直接检测位置,但也有时是间接检测位置机床进给伺服系统高精度快响应宽调速范围低速大转矩对主轴传动提出下述要求:1、主传动电动机应有(2.2~250)KW的功率范围;2、要有大的无级调速范围,如能在1:100~1000范围内进行恒转矩速度和1:10的恒功率调速3、要求主传动有四项限的驱动能力4、为了满足螺纹车削,要求主轴能与进给实行同步控制5、在加工中心上为了自动换刀,要求主轴能进行高精度定向停位控制,甚至要求主轴具有角度控制功能等。
主轴驱动变速目前主要有两种形式:一是主轴电动机带齿轮换挡,目的在于降低主轴转速,增大传动比,放大主轴功率以适应切削的需要;二是主轴电动机通过同步齿形带或皮带驱动主轴,该类主轴电动机又称宽域电动机或强切削电动机,具有恒功率宽的特点FANUC公司主轴驱动系统主要采用交流主轴驱动系统S H P 三个系列(1.5~37、1.5~22、3.7~37KW)SIEMENS 公司主轴驱动系统直流主轴电机1GG5、1GF5交流主轴电机1PH5、1PH6主轴伺服系统的故障形式及诊断方法故障形式诊断方法速度调节器的输入作为电流调节器的给定信号来控制电动机的电流和转矩。
伺服系统包含哪些(基本组成_工作原理_应用)
伺服系统的结构组成机电一体化的伺服控制系统的结构、类型繁多,但从自动控制理论的角度来分析,伺服控制系统一般包括控制器、被控对象、执行环节、检测环节、比较环节等五部分。
下图给出了伺服系统组成原理框图。
图伺服系统组成原理框图
1.比较环节
比较环节是将输入的指令信号与系统的反馈信号进行比较,以获得输出与输入间的偏差信
2.控制器
控制器通常是计算机或PID控制电路,其主要任务是对比较元件输出的偏差信号进行变换处理,以控制执行元件按要求动作。
3.执行环节
执行环节的作用是按控制信号的要求,将输入的各种形式的能量转化成机械能,驱动被控对象工作。
机电一体化系统中的执行元件一般指各种电机或液压、气动伺服机构等。
4.被控对象
5.检测环节
检测环节是指能够对输出进行测量并转换成比较环节所需要的量纲的装置,一般包括传感器和转换电路。
伺服系统工作原理伺服系统是使物体的位置、方位、状态等输出被控量能够跟随输入目标的任意变化而变化的自动控制系统,即伺服系统是具有反馈的闭环自动控制系统。
它由计算机数字控制系统、伺服驱动器、伺服电动机、速度和位置传感器等组成。
计算机数字控制系统用来存储零件加工程序,根据编码器反馈回来的信息进行各种插补运算和软件实时控制,向各坐标轴的伺服驱动系统发出各种控制命令。
伺服驱动器和伺服电动机接收到计算机数字控制系统的控制命令后,对功率进行放大、变换与调控等处理,能够快速平滑调。
数控机床的伺服系统的组成和各伺服电机技术的特点
数控机床伺服系统是以机械位移为直接控制目标的自动控制系统,也可称为位置随动系统,简称为伺服系统。
伺服系统的组成是由:比较环节——驱动电路——执行元件——传动装置——移动部件;速度反馈,位置反馈环节。
进给伺服电机技术特点有六点:
1 调速范围宽。
2 位移精度高;一般数控机床的脉冲当量为0.01mm~0.005mm脉冲,高精度的数控机床其脉冲当量可达0.001mm脉冲。
3 定位精度高;定位精度一般为0.01mm~0.001mm,甚至0.1um。
4 稳定性好;对伺服系统要求有较强的抗干扰能力,保证进给速度均匀,平稳,稳定性直接影响数控加工的精度和表面粗糙度。
5 动态响应要求过渡时间要短,一般在200ms以内,甚至小于几十毫秒。
步进电机的特点:步进电机的角位移或直线位移与脉冲数成正比,它的转速与脉冲频率成正比,能快速
的起动,制动和反转;在一定频率范围内各种运动方式都能任意的改变且不会失步,当停止输入控制脉冲后,只要维持控制绕组电流不变,电动机就会保持在某一固定位置上,所以步进电机具有自整步的能力,并且没有周累积误差,所以定位精度较高。
机床数控系统的组成机床数控系统是现代机床的核心技术之一,它由多个组成部分构成,共同实现对机床的自动化控制和加工操作。
本文将从硬件和软件两个方面介绍机床数控系统的组成。
一、硬件组成1.主轴驱动系统:主轴驱动系统是机床数控系统的核心部分,它负责控制主轴的转速和运动方向。
主轴驱动系统通常由伺服电机、减速器、编码器等组成,通过对电机的控制,实现对主轴的精确控制。
2.进给驱动系统:进给驱动系统用于控制工件在加工过程中的运动轴向,包括直线进给轴和旋转进给轴。
直线进给轴通常由伺服电机、滚珠丝杠等组成,用于控制工件的直线运动;旋转进给轴通常由伺服电机、齿轮传动等组成,用于控制工件的旋转运动。
3.运动控制卡:运动控制卡是机床数控系统的核心控制器,它负责接收数控指令,并将其转换为电信号,通过与主轴驱动系统和进给驱动系统的配合,实现对机床的精确控制。
运动控制卡通常具备高速数据处理能力和多个输入输出接口,以满足机床复杂加工过程的控制需求。
4.传感器:传感器是机床数控系统的重要组成部分,用于实时监测机床的运行状态和工件加工过程中的各种参数。
常见的传感器包括位置传感器、力传感器、温度传感器等,它们通过与运动控制卡的连接,将采集到的数据反馈给数控系统,以实现对机床的自动化调节和控制。
5.人机界面:人机界面是机床数控系统与操作人员之间的交互界面,用于输入加工参数、监视加工过程和显示加工结果等。
人机界面通常由触摸屏、键盘、显示器等组成,操作人员可以通过它们与数控系统进行交互,并实时了解机床的工作状态。
二、软件组成1.数控系统软件:数控系统软件是机床数控系统的核心程序,它负责解释和执行数控指令,控制机床的运动和加工过程。
数控系统软件通常由操作系统、驱动程序、插补算法等组成,它们共同实现对机床的高精度控制和加工操作。
2.加工程序:加工程序是机床数控系统的另一重要组成部分,它是由一系列数控指令组成的程序,用于描述工件的加工路径和加工过程。

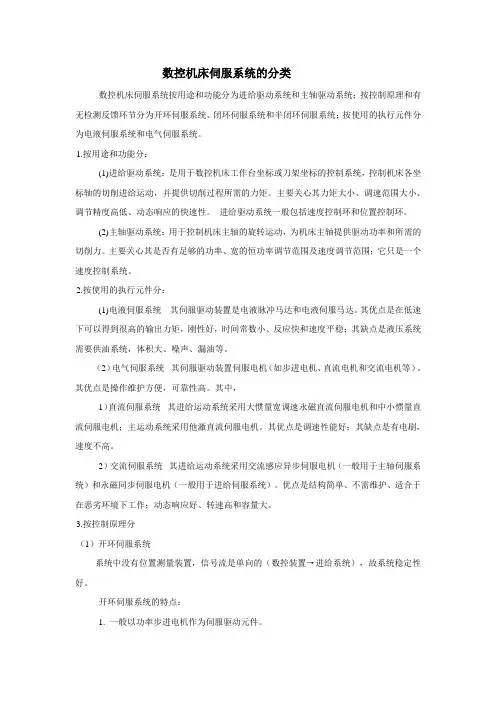

数控机床伺服系统的分类数控机床伺服系统按用途和功能分为进给驱动系统和主轴驱动系统;按控制原理和有无检测反馈环节分为开环伺服系统、闭环伺服系统和半闭环伺服系统;按使用的执行元件分为电液伺服系统和电气伺服系统。
1.按用途和功能分:(1)进给驱动系统:是用于数控机床工作台坐标或刀架坐标的控制系统,控制机床各坐标轴的切削进给运动,并提供切削过程所需的力矩。
主要关心其力矩大小、调速范围大小、调节精度高低、动态响应的快速性。
进给驱动系统一般包括速度控制环和位置控制环。
(2)主轴驱动系统:用于控制机床主轴的旋转运动,为机床主轴提供驱动功率和所需的切削力。
主要关心其是否有足够的功率、宽的恒功率调节范围及速度调节范围;它只是一个速度控制系统。
2.按使用的执行元件分:(1)电液伺服系统其伺服驱动装置是电液脉冲马达和电液伺服马达。
其优点是在低速下可以得到很高的输出力矩,刚性好,时间常数小、反应快和速度平稳;其缺点是液压系统需要供油系统,体积大、噪声、漏油等。
(2)电气伺服系统其伺服驱动装置伺服电机(如步进电机、直流电机和交流电机等)。
其优点是操作维护方便,可靠性高。
其中,1)直流伺服系统其进给运动系统采用大惯量宽调速永磁直流伺服电机和中小惯量直流伺服电机;主运动系统采用他激直流伺服电机。
其优点是调速性能好;其缺点是有电刷,速度不高。
2)交流伺服系统其进给运动系统采用交流感应异步伺服电机(一般用于主轴伺服系统)和永磁同步伺服电机(一般用于进给伺服系统)。
优点是结构简单、不需维护、适合于在恶劣环境下工作;动态响应好、转速高和容量大。
3.按控制原理分(1)开环伺服系统系统中没有位置测量装置,信号流是单向的(数控装置→进给系统),故系统稳定性好。
开环伺服系统的特点:1. 一般以功率步进电机作为伺服驱动元件。
2. 无位置反馈,精度相对闭环系统来讲不高,机床运动精度主要取决于伺服驱动电机和机械传动机构的性能和精度。
步进电机步距误差,齿轮副、丝杠螺母副的传动误差都会反映在零件上,影响零件的精度。
数控机床的四大组成部分
数控机床的四大组成部分数控机床主要由主机部分、控制部分、驱动装置和辅助装置四部分组成。
(1)主机部分它是数控机床的主体,是数控机床的机械部件。
它包括床身、主轴箱、刀架、尾座、进给机构等组成。
(2)控制部分控制部分又称CNC装置,它是控制机床的核心,一般是一台机床专用控制计算机(包括机床印制板电路、屏幕显示器、键盘、纸带、磁带、驱动电路等)。
输入到控制部分的程序指令记录在信息载体上由程序读入装置接收,或由控制部分的键盘直接手动输入。
(3)驱动装置驱动装置是数控机床的执行机构的驱动部件,包括主轴电机、进给伺服电机等。
(4)辅助装置辅助装置是指数控机床的一些配套部件,包括液压、气动装置及冷却系统和排泄装置、防护设备等。
数控机床应用数控机床是一种装有程序控制系统的自动化机床,能够根据已编好的程序,使机床动作并加工零件。
它综合了机械、自动化、计算机、测量、微电子等最新技术,使用了多种传感器,在数控机床上应用的传感器主要有光电编码器、直线光栅、接近开关、温度传感器、霍尔传感器、电流传感器、电压传感器、压力传感器、液位传感器、旋转变压器、感应同步器、速度传感器等,主要用来检测位置、直线位移和角位移、速度、压力、温度等。
1、数控机床对传感器的要求1)可靠性高和抗干扰性强;
2)满足精度和速度的要求;
3)使用维护方便,适合机床运行环境;
4)成本低。
不同种类数控机床对传感器的要求也不尽相同,一般来说,大型机床要求速度响应高,中。
数控机创进给系统数控机床的进给传动系统常用伺服进给系统来工作。
伺服进给系统的作用是根据数控系统传来的指令信息,进行放大以后控制执行部件的运动,不仅控制进给运动的速度,同时还要精确控制刀具相对于工件的移动位置和轨迹。
因此,数控机床进给系统,尤其是轮廓控制系统,必须对进给运动的位置和运动的速度两方面同时实现自动控制。
数控机床进给系统的设计要求除了具有较高的定位精度之外,还应具有良好的动态响应特性,系统跟踪指令信号的响应要快,稳定性要好。
一个典型的数控机床闭环控制的进给系统组成:位置比较、放大元件、驱动单元、机械传动装置和检测反馈元件等几部分。
机械传动装置:是指将驱动源旋运动变为工作台直线运动的整个机械传动链,包括减速装置、丝杠螺母副等中间传动机构。
第一节概述一、数控机床对进给传动系统的要求1.减少摩擦阻力:在数控机床进给系统中,普遍采用滚珠丝杠螺母副、静压丝杠螺母副,滚动导轨、静压导轨和塑料导轨。
2.减少运动惯量3.高的传动精度与定位精度设计中,通过在进给传动链中加入减速齿轮,以减小脉冲当量(即伺服系统接收一个指令脉冲驱动工作台移动的距离),预紧传动滚珠丝杠,消除齿轮、蜗轮等传动件的间隙等办法,可达到提高传动精度和定位精度的目的。
4.宽的进给调速范围:伺服进给系统在承担全部工作负载的条件下,应具有很宽的调速范围,以适应各工件材料、尺寸和刀具等变化的需要,工作进给速度范围可达3~6000mm/min(调速范围1:2000)。
5.响应速度要快:所谓快响应特性是指进给系统对指令输入信号的响应速度及瞬态过程结束的迅速程度,即跟踪指令信号的响应要快;定位速度和轮廓切削进给速度要满足要求;工作台应能在规定的速度范围内灵敏而精确地跟踪指令,进行单步或连续移动,在运行时不出现丢步或多步现象6.无间隙传动:进给系统的传动间隙一般指反向间隙,即反向死区误差,它存在于整个传动链的各传动副中,直接影响数控机床的加工精度。
因此,应尽量消除传动间隙,减小反向死区误差。
伺服系统的分类和特点一、引言伺服系统,作为现代工业自动化的重要组成部分,其性能和特点在很大程度上决定了整个系统的性能和稳定性。
伺服系统能够根据输入的指令信号,自动、快速、准确地控制执行机构的位移、速度和加速度,实现对目标值的精确跟踪。
本文将对伺服系统的分类和特点进行详细的阐述,以便更好地理解和应用伺服系统。
二、伺服系统的分类伺服系统可以根据工作原理和应用领域进行分类。
1.根据工作原理分类根据工作原理,伺服系统可以分为电气伺服系统和液压伺服系统两大类。
其中,电气伺服系统又可以分为直流伺服系统和交流伺服系统。
(1)直流伺服系统:直流伺服电机由定子、转子、电刷和换向器等部分组成。
其工作原理是当电流通过励磁绕组和电枢绕组时,产生磁场,驱动转子旋转。
直流伺服电机具有调速范围广、低速性能好、响应速度快等优点,但同时也存在维护成本高、易磨损等缺点。
(2)交流伺服系统:交流伺服电机由定子、转子和编码器等部分组成。
其工作原理是通过控制电机的输入电压或电流,改变电机的旋转速度和方向。
交流伺服电机具有效率高、可靠性高、维护成本低等优点,但同时也存在调速范围较窄、低速性能较差等缺点。
2.根据应用领域分类根据应用领域,伺服系统可以分为工业伺服系统和航空伺服系统两大类。
(1)工业伺服系统:工业伺服系统主要用于工业自动化生产线、数控机床、包装机械等领域。
其特点是要求精度高、稳定性好、可靠性高、响应速度快等。
常见的工业伺服系统有电机驱动控制系统、气压传动控制系统和液压传动控制系统等。
(2)航空伺服系统:航空伺服系统主要用于航空器自动驾驶系统、雷达天线控制系统等领域。
其特点是要求精度高、可靠性极高、响应速度快、抗干扰能力强等。
常见的航空伺服系统有舵机控制系统、燃油控制系统等。
三、伺服系统的特点1.精度高:伺服系统的输出量能够精确地跟踪输入指令信号,从而实现高精度的位置控制和速度控制。
2.快速响应:伺服系统具有快速的动态响应特性,能够迅速跟踪输入信号的变化,保证系统的稳定性和动态性能。
伺服系统的分类和基本组成形式伺服电机可使控制速度,位置精度非常准确,可以将电压信号转化为转矩和转速以驱动控制对象。
伺服电机转子转速受输入信号控制,并能快速反应,在自动控制系统中,用作执行元件,且具有机电时间常数小、线性度高、始动电压等特性,可把所收到的电信号转换成电动机轴上的角位移或角速度输出。
分为直流和交流伺服电动机两大类,其主要特点是,当信号电压为零时无自转现象,转速随着转矩的增加而匀速下降。
数控机床伺服系统的作用在于接受来自数控装置的指令信号,驱动机床移动部件跟随指令脉冲运动,并保证动作的快速和准确,这就要求高质量的速度和位置伺服。
以上指的主要是进给伺服控制,另外还有对主运动的伺服控制,不过控制要求不如前者高。
数控机床的精度和速度等技术指标往往主要取决于伺服系统。
伺服系统的分类伺服系统按其驱动元件划分,有步进式伺服系统、直流电动机伺服系统、交流电动机伺服系统。
按控制方式划分,有开环伺服系统、闭环伺服系统和半闭环伺服系统等,实际上数控系统也分成开环、闭环和半闭环3种类型。
1、开环系统开环系统,它主要由驱动电路,执行元件和机床3大部分组成。
常用的执行元件是步进电机,平日称以步进电机作为履行元件的开环系统为步进式伺服系统,在这种系统中,假如是大功率驱动时,用步进电机作为履行元件。
驱动电路的主要任务是将指令脉冲转化为驱动执行元件所需的信号。
2、闭环系统闭环系统主要由执行元件、检测单元、比较环节、驱动电路和机床5部分组成。
在闭环系统中,检测元件将机床移动部件的实际位置检测出来并转换成电信号反馈给比较环节。
常见的检测元件有旋转变压器、感应同步器、光栅、磁栅和编码盘等。
通常把安装在丝杠上的检测元件组成的伺服系统称为半闭环系统;把安装在工作台上的检测元件组成的伺服系统称为闭环系统。
由于丝杠和工作台之间传动误差的存在,半闭环伺服系统的精度要比闭环伺服系统的精度低一些。
比较环节的作用是将指令信号和反馈信号举行比较,两者的差值作为伺服系统的跟随偏差,经驱动电路,控制履行元件带动工作台继续挪动,直到跟随偏差为零。
机床加工,大多是低速时进行切削,即在低速时进给驱动要有大的转矩输出。
二、进给伺服系统的组成如图所示为数控机床进给伺服系统的组成。
从图中可以看出,它是一个双闭环系统,内环是速度环,外环是位置环。
位置环的输入信号是计算机给出的指令信号和位置检测装置反馈的位置信号,这个反馈是一个负反馈,即与指令信号的相位相反。
指令信号是向位置环送去加数,而反馈信号向位置环送去减数。
位置检测装置通常有光电编码器、旋转变压器、光栅尺、感应同步器或磁栅尺等。
它们或者直接对位移进行检测,或者间接对位移进行检测。
开环伺服系统开环伺服系统是最简单的进给伺服系统,无位置反馈环节。
如图所示,这种系统的伺服驱动装置主要是步进电动机、功率步进电动机、电液脉冲电动机等。
由数控系统发出的指令脉冲,经驱动电路控制和功率放大后,使步进电动机转动,通过齿轮副与滚珠丝杠螺母副驱动执行部件。
闭环伺服系统闭环伺服系统原理图如图所示。
系统所用的伺服驱动装置主要是直流或交流伺服电动机以及电液伺服阀—液压马达。
与开环进给系统最主要的区别是:安装在执行部件上的位置检测装置,测量执行部件的实际位移量并转换成电脉冲,反馈到输入端并与输人位置指令信号进行比较,求得误差,依此构成闭环位置控制。
由于采用了位置检测反馈装置,所以闭环伺服系统的位移精度主要取决于检测装置的精度。
闭环伺服系统的定位精度一般可达±0.01mm~±0.005 mm。
半闭环伺服系统半闭环伺服系统如图所示。
将检测元件安装在中间传动件上,间接测量执行部件位置的系统称为半闭环系统。
闭坏系统可以消除机械传动机构的全部误差,而半闭环系统只能补偿系统环路内部分元件的误差,因此,半闭环系统的精度比闭环系统的精度要低一些,但是它的结构与凋试都比较简单。
全数字伺服系统随着微电子技术、计算机技术和伺服控制技术的发展,数控机床的伺服系统已经开始采用高速度、高精度的全数字伺服系统。
使伺服控制技术从模拟方式、混合方式走向全数字方式。
由位置、速度和电流构成的三环反馈全部数字化,应用数字PID算法,用PID程序来代替PID调节器的硬件,使用灵活,柔性好。
数字伺服系统采用了许多新的控制技术和改进伺服性能的措施,使控制精度和品质大大提高。
位置、速度和电流构成的三环结构如图所示。

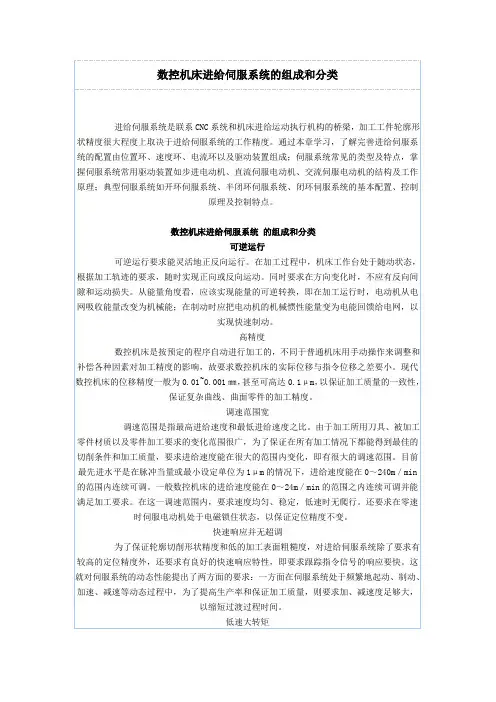

数控机床进给伺服系统的组成和分类发布时间:2010-12-14 11:10:20 来源:优客机床网进给伺服系统是联系CNC系统和机床进给运动执行机构的桥梁,加工工件轮廓形状精度很大程度上取决于进给伺服系统的工作精度。
通过本章学习,了解完善进给伺服系统的配置由位置环、速度环、电流环以及驱动装置组成;伺服系统常见的类型及特点,掌握伺服系统常用驱动装置如步进电动机、直流伺服电动机、交流伺服电动机的结构及工作原理;典型伺服系统如开环伺服系统、半闭环伺服系统、闭环伺服系统的基本配置、控制原理及控制特点。
数控机床进给伺服系统的组成和分类可逆运行可逆运行要求能灵活地正反向运行。
在加工过程中,机床工作台处于随动状态,根据加工轨迹的要求,随时实现正向或反向运动。
同时要求在方向变化时,不应有反向间隙和运动损失。
从能量角度看,应该实现能量的可逆转换,即在加工运行时,电动机从电网吸收能量改变为机械能;在制动时应把电动机的机械惯性能量变为电能回馈给电网,以实现快速制动。
高精度数控机床是按预定的程序自动进行加工的,不同于普通机床用手动操作来调整和补偿各种因素对加工精度的影响,故要求数控机床的实际位移与指令位移之差要小。
现代数控机床的位移精度一般为0.01~0.001㎜,甚至可高达0.1μm,以保证加工质量的一致性,保证复杂曲线、曲面零件的加工精度。
调速范围宽调速范围是指最高进给速度和最低进给速度之比。
由于加工所用刀具、被加工零件材质以及零件加工要求的变化范围很广,为了保证在所有加工情况下都能得到最佳的切削条件和加工质量,要求进给速度能在很大的范围内变化,即有很大的调速范围。
目前最先进水平是在脉冲当量或最小设定单位为1μm的情况下,进给速度能在0~240m/min的范围内连续可调。
一般数控机床的进给速度能在0~24m/min的范围之内连续可调并能满足加工要求。
在这一调速范围内,要求速度均匀、稳定,低速时无爬行。
还要求在零速时伺服电动机处于电磁锁住状态,以保证定位精度不变。
快速响应并无超调为了保证轮廓切削形状精度和低的加工表面粗糙度,对进给伺服系统除了要求有较高的定位精度外,还要求有良好的快速响应特性,即要求跟踪指令信号的响应要快。
这就对伺服系统的动态性能提出了两方面的要求:一方面在伺服系统处于频繁地起动、制动、加速、减速等动态过程中,为了提高生产率和保证加工质量,则要求加、减速度足够大,以缩短过渡过程时间。
低速大转矩机床加工,大多是低速时进行切削,即在低速时进给驱动要有大的转矩输出。
二、进给伺服系统的组成如图所示为数控机床进给伺服系统的组成。
从图中可以看出,它是一个双闭环系统,内环是速度环,外环是位置环。
位置环的输入信号是计算机给出的指令信号和位置检测装置反馈的位置信号,这个反馈是一个负反馈,即与指令信号的相位相反。
指令信号是向位置环送去加数,而反馈信号向位置环送去减数。
位置检测装置通常有光电编码器、旋转变压器、光栅尺、感应同步器或磁栅尺等。
它们或者直接对位移进行检测,或者间接对位移进行检测。
开环伺服系统开环伺服系统是最简单的进给伺服系统,无位置反馈环节。
如图所示,这种系统的伺服驱动装置主要是步进电动机、功率步进电动机、电液脉冲电动机等。
由数控系统发出的指令脉冲,经驱动电路控制和功率放大后,使步进电动机转动,通过齿轮副与滚珠丝杠螺母副驱动执行部件。
闭环伺服系统闭环伺服系统原理图如图所示。
系统所用的伺服驱动装置主要是直流或交流伺服电动机以及电液伺服阀—液压马达。
与开环进给系统最主要的区别是:安装在执行部件上的位置检测装置,测量执行部件的实际位移量并转换成电脉冲,反馈到输入端并与输人位置指令信号进行比较,求得误差,依此构成闭环位置控制。
由于采用了位置检测反馈装置,所以闭环伺服系统的位移精度主要取决于检测装置的精度。
闭环伺服系统的定位精度一般可达±0.01mm~±0.005 mm。
半闭环伺服系统半闭环伺服系统如图所示。
将检测元件安装在中间传动件上,间接测量执行部件位置的系统称为半闭环系统。
闭坏系统可以消除机械传动机构的全部误差,而半闭环系统只能补偿系统环路内部分元件的误差,因此,半闭环系统的精度比闭环系统的精度要低一些,但是它的结构与凋试都比较简单。
全数字伺服系统随着微电子技术、计算机技术和伺服控制技术的发展,数控机床的伺服系统已经开始采用高速度、高精度的全数字伺服系统。
使伺服控制技术从模拟方式、混合方式走向全数字方式。
由位置、速度和电流构成的三环反馈全部数字化,应用数字PID算法,用PID程序来代替PID 调节器的硬件,使用灵活,柔性好。
数字伺服系统采用了许多新的控制技术和改进伺服性能的措施,使控制精度和品质大大提高。
位置、速度和电流构成的三环结构如图所示。
数控机床进给伺服系统的组成和分类发布时间:2010-12-14 11:10:20 来源:优客机床网进给伺服系统是联系CNC系统和机床进给运动执行机构的桥梁,加工工件轮廓形状精度很大程度上取决于进给伺服系统的工作精度。
通过本章学习,了解完善进给伺服系统的配置由位置环、速度环、电流环以及驱动装置组成;伺服系统常见的类型及特点,掌握伺服系统常用驱动装置如步进电动机、直流伺服电动机、交流伺服电动机的结构及工作原理;典型伺服系统如开环伺服系统、半闭环伺服系统、闭环伺服系统的基本配置、控制原理及控制特点。
数控机床进给伺服系统的组成和分类可逆运行可逆运行要求能灵活地正反向运行。
在加工过程中,机床工作台处于随动状态,根据加工轨迹的要求,随时实现正向或反向运动。
同时要求在方向变化时,不应有反向间隙和运动损失。
从能量角度看,应该实现能量的可逆转换,即在加工运行时,电动机从电网吸收能量改变为机械能;在制动时应把电动机的机械惯性能量变为电能回馈给电网,以实现快速制动。
高精度数控机床是按预定的程序自动进行加工的,不同于普通机床用手动操作来调整和补偿各种因素对加工精度的影响,故要求数控机床的实际位移与指令位移之差要小。
现代数控机床的位移精度一般为0.01~0.001㎜,甚至可高达0.1μm,以保证加工质量的一致性,保证复杂曲线、曲面零件的加工精度。
调速范围宽调速范围是指最高进给速度和最低进给速度之比。
由于加工所用刀具、被加工零件材质以及零件加工要求的变化范围很广,为了保证在所有加工情况下都能得到最佳的切削条件和加工质量,要求进给速度能在很大的范围内变化,即有很大的调速范围。
目前最先进水平是在脉冲当量或最小设定单位为1μm的情况下,进给速度能在0~240m/min的范围内连续可调。
一般数控机床的进给速度能在0~24m/min的范围之内连续可调并能满足加工要求。
在这一调速范围内,要求速度均匀、稳定,低速时无爬行。
还要求在零速时伺服电动机处于电磁锁住状态,以保证定位精度不变。
快速响应并无超调为了保证轮廓切削形状精度和低的加工表面粗糙度,对进给伺服系统除了要求有较高的定位精度外,还要求有良好的快速响应特性,即要求跟踪指令信号的响应要快。
这就对伺服系统的动态性能提出了两方面的要求:一方面在伺服系统处于频繁地起动、制动、加速、减速等动态过程中,为了提高生产率和保证加工质量,则要求加、减速度足够大,以缩短过渡过程时间。
低速大转矩机床加工,大多是低速时进行切削,即在低速时进给驱动要有大的转矩输出。
二、进给伺服系统的组成如图所示为数控机床进给伺服系统的组成。
从图中可以看出,它是一个双闭环系统,内环是速度环,外环是位置环。
位置环的输入信号是计算机给出的指令信号和位置检测装置反馈的位置信号,这个反馈是一个负反馈,即与指令信号的相位相反。
指令信号是向位置环送去加数,而反馈信号向位置环送去减数。
位置检测装置通常有光电编码器、旋转变压器、光栅尺、感应同步器或磁栅尺等。
它们或者直接对位移进行检测,或者间接对位移进行检测。
开环伺服系统开环伺服系统是最简单的进给伺服系统,无位置反馈环节。
如图所示,这种系统的伺服驱动装置主要是步进电动机、功率步进电动机、电液脉冲电动机等。
由数控系统发出的指令脉冲,经驱动电路控制和功率放大后,使步进电动机转动,通过齿轮副与滚珠丝杠螺母副驱动执行部件。
闭环伺服系统闭环伺服系统原理图如图所示。
系统所用的伺服驱动装置主要是直流或交流伺服电动机以及电液伺服阀—液压马达。
与开环进给系统最主要的区别是:安装在执行部件上的位置检测装置,测量执行部件的实际位移量并转换成电脉冲,反馈到输入端并与输人位置指令信号进行比较,求得误差,依此构成闭环位置控制。
