设计轴承座零件的机械加工工艺规程邱凯云126040359工学122轴承座零件图其余25技术要求1 铸后时效处理2 未注倒角C13 材料：HT200零件的分析零件的作用轴承座是用于支撑轴类零件的，镗孔的目的是为了满足滚动轴承的外圈和轴承孔的配合要求，或者是滑动轴承外圆与轴承孔的配合，两个孔是用于固定轴承座的，单边固定是出于满足结构和安装位置的要求。
零件的工艺分析⑴φ30及φ8两孔都具有较高的精度要求，表面粗糙度Ra的值为1.6um，是加工的关键表面。
⑵轴承座上、下表面及前、后两端面的表面粗糙度Ra为3.2 um，是加工的重要表面。
轴承座的上表面有位置精度要求0.008，而且与轴承孔中心线有平行度要求0.003。
轴承座的前、后端面与轴承孔中心线垂直度要求为0.003，是重要的加工表面。
⑶φ13沉孔加工表面粗糙度要求较低。
⑷其余表面要求不高。
零件的生产类型生产类型及工艺特征轴承座为支承件，查附表2确定，轴承座属于轻型小批量生产零件毛坯的确定确定毛坯类型及其制造方法有附表5《常见毛坯类型》可知，材料为HT200，可确定毛坯类型为铸件。
估算毛坯的机械加工余量根据毛坯的最大轮廓尺寸（82）和加工表面的基本尺寸（42），查附表6《》可得出，轴承座上下表面机械加工余量为3.5，其余为3。
绘制毛坯简图，如图1定位基准选择 选择精基准经分析零件图可知，轴承座底面为高度方向基准，轴承座前端面为宽度方向基准。
考虑选择以加工的轴承座底面为精基准，保证底面与φ30孔中心线的距离为30。
该基准面积较大，工件的装夹稳定可靠，容易操作，夹具结构也比较简单。
选择粗基准图1 毛坯简图绘制步骤选择不加工的φ30孔外轮廓面为基准，能方便的加工出φ30孔（精基准），保证孔中心线与轴承座上端面平行度。
φ30孔外轮廓面的面积较大，无浇口、冒口飞边等缺陷，符合粗基准的要求。

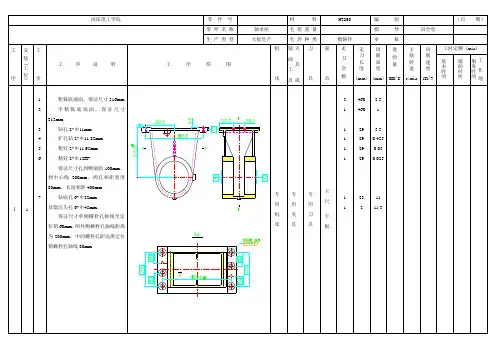

拟定机械加工工艺路线选择加工方法根据加工表面的精度和表面粗糙要求，查附表可得内孔、平面的加工方案，见表2如下：表2 轴承座各面的加工方案拟定机械加工工艺路线，如表3表3 轴承座的机加工工艺方案加工余量及工序尺寸的确定确定轴承座底平面的加工余量及工序尺寸（1）轴承座底平面的加工过程如图2所示；粗铣底面精铣底面图2 轴承座底面加工过程图（2）根据工序尺寸和公差等级，查附表14《平面加工方案》得出粗铣、精铣底面的工序偏差，按入体原则标注，考虑到高度方向上以下底面为尺寸基准，并要保证中心线到地面的高度为30mm。
