轴承座加工过程卡及工序卡

轴承箱体的加工工艺过程通常包括以下几个主要工序，每个工序都有相应的工序卡记录关键参数和步骤。

以下是一个简单的轴承箱体加工工艺过程及对应的工序卡示例：
工序1：铸造
-工艺过程：铸造是将金属熔化后浇注到模具中，形成轴承箱体的初始形状。

-关键步骤：
1. 准备合适的铸造模具。

2. 加热金属至熔化温度。

3. 浇注熔化金属至模具中。

-工序卡示例：
-铸造温度：XXXX摄氏度
-浇注时间：XX分钟
-模具型号：XXXX
工序2：粗加工
-工艺过程：粗加工是利用机床对铸造好的箱体进行初步成型。

-关键步骤：
1. 使用车床、铣床等设备进行外形粗加工。

2. 钻孔、修整表面等工序。

-工序卡示例：
-外径粗加工尺寸：XXXX毫米
-钻孔直径：XX毫米
-表面粗糙度要求：XXX
工序3：精加工
-工艺过程：精加工是对粗加工后的箱体进行精细加工，保证尺寸精度和表面质量。

-关键步骤：
1. 使用数控机床进行精密加工。

2. 进行孔位配合加工、螺纹加工等工序。

-工序卡示例：
-公差要求：XXXX
-孔位配合公差：XXXX
-表面粗糙度要求：XXX
工序4：表面处理
-工艺过程：对精加工后的箱体进行表面处理，提高外观质量和防腐性能。

-关键步骤：
1. 清洗表面。

2. 喷涂防锈漆或进行其他表面处理。

-工序卡示例：
-表面处理方法：喷涂/镀层等
-防腐等级要求：XXXX
通过以上工序及工序卡记录关键参数和步骤，有助于制定完善的轴承箱体加工工艺流程，确保产品质量和生产效率。

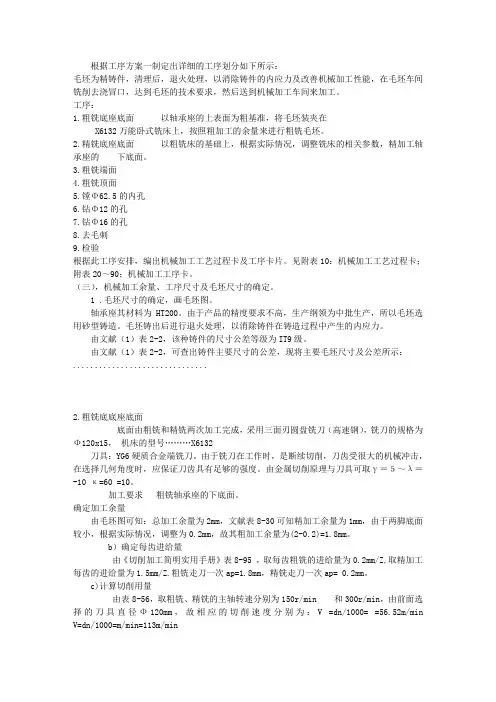

根据工序方案一制定出详细的工序划分如下所示：毛坯为精铸件，清理后，退火处理，以消除铸件的内应力及改善机械加工性能，在毛坯车间铣削去浇冒口，达到毛坯的技术要求，然后送到机械加工车间来加工。

工序：1.粗铣底座底面以轴承座的上表面为粗基准，将毛坯装夹在X6132万能卧式铣床上，按照粗加工的余量来进行粗铣毛坯。

2.精铣底座底面以粗铣床的基础上，根据实际情况，调整铣床的相关参数，精加工轴承座的下底面。

3.粗铣端面4.粗铣顶面5.镗Φ62.5的内孔6.钻Φ12的孔7.钻Φ16的孔8.去毛刺9.检验根据此工序安排，编出机械加工工艺过程卡及工序卡片。

见附表10：机械加工工艺过程卡；附表20～90；机械加工工序卡。

（三），机械加工余量、工序尺寸及毛坯尺寸的确定。

1 .毛坯尺寸的确定，画毛坯图。

轴承座其材料为HT200。

由于产品的精度要求不高，生产纲领为中批生产，所以毛坯选用砂型铸造。

毛坯铸出后进行退火处理，以消除铸件在铸造过程中产生的内应力。

由文献（1）表2-2，该种铸件的尺寸公差等级为IT9级。

由文献（1）表2-2，可查出铸件主要尺寸的公差，现将主要毛坯尺寸及公差所示：...............................2.粗铣底底座底面底面由粗铣和精铣两次加工完成，采用三面刃圆盘铣刀（高速钢），铣刀的规格为Ф120x15，机床的型号 (X6132)刀具：YG6硬质合金端铣刀。

由于铣刀在工作时，是断续切削，刀齿受很大的机械冲击，在选择几何角度时，应保证刀齿具有足够的强度。

由金属切削原理与刀具可取γ＝５～λ＝-10 κ=60 =10。

加工要求粗铣轴承座的下底面。

确定加工余量由毛坯图可知：总加工余量为2mm，文献表8-30可知精加工余量为1mm，由于两脚底面较小，根据实际情况，调整为0.2mm，故其粗加工余量为(2-0.2)=1.8mm。

b）确定每齿进给量由《切削加工简明实用手册》表8-95 ，取每齿粗铣的进给量为0.2mm/Z,取精加工每齿的进给量为1.5mm/Z.粗铣走刀一次ap=1.8mm，精铣走刀一次ap= 0.2mm。

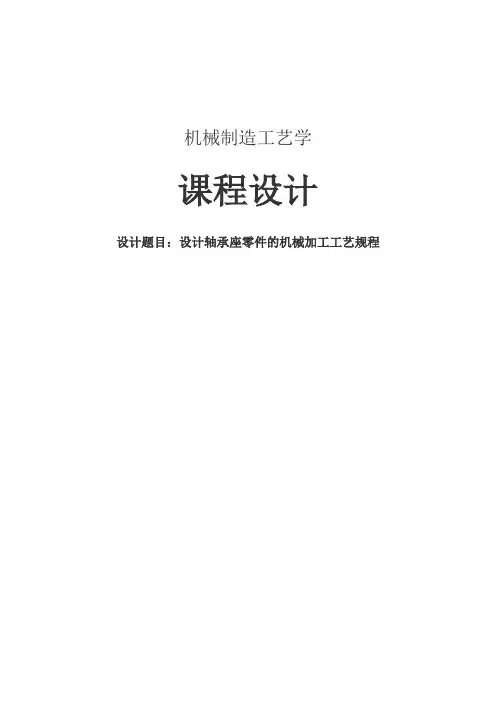

机械制造工艺学课程设计设计题目：设计轴承座零件的机械加工工艺规程目录机械制造工艺学课程设计任务书 .............................................................. 轴承座零件图 (I)设计要求.................................................................................................... I I 课程设计说明书1 零件的分析........................................................................................... I II1.1零件的作用 .................................................................................. I II1.2零件的工艺分析 .......................................................................... I II2 零件的生产类型 .................................................................................. I II2.1生产纲领 ...................................................................................... I II2.2生产类型及工艺特征 .................................................................. I II3 毛坯的确定 (IV)3.1确定毛坯类型及其制造方法 (IV)3.2估算毛坯的机械加工余量 (IV)3.2绘制毛坯简图，如图1 (IV)4 定位基准选择 (V)4.1选择精基准 (V)4.2选择粗基准 (V)5 拟定机械加工工艺路线 (V)5.1选择加工方法 (V)5.2拟定机械加工工艺路线，如表3 (VI)6 加工余量及工序尺寸的确定 (VII)6.1确定轴承座底平面的加工余量及工序尺寸 (VII)6.2确定轴承座上平面的加工余量及工序尺寸 ........................... V III6.3 确定轴承座左右两侧面的加工余量及工序尺寸 (IX)6.4确定轴承座前后两端面的加工余量及工序尺寸 (X)6.5确定轴承座轴承孔两侧面的加工余量及工序尺寸 (XI)6.6 确定轴承座槽的加工余量及工序尺寸 (XII)6.7 确定轴承座沉孔的加工余量及工序尺寸 .............................. X III6.8 确定轴承座气孔φ6和φ4的加工余量及工序尺寸 (XIV)6.10确定轴承孔Φ30和Φ35的加工余量及工序尺寸 (XVI)7、设计总结 (XVII)机械加工工艺卡片 (18)参考文献 (27)云南农业大学机械制造工艺学课程设计任务书题目：设计轴承座零件的机械加工工艺规程内容：1、零件图一张2、毛坯图一张3、机械加工工艺卡片一套4、课程设计说明书一份轴承座零件图3.23.23.23.26.312.51.6其余25技术要求1 铸后时效处理2 未注倒角C13 材料：HT200设计要求1. 产品生产纲领（1）产品的生产纲领为200台/年，每台产品轴承座数量2件（2）轴承座的备品百分率为2%，废品百分率为0.4%2. 生产条件和资源（1）毛坯为外协件，生产条件可根据需要确定（2）现可供选用的加工设备有：X5030A铣床1台B6050刨床1台CA6140车床1台Z3025钻床1台（含钻模或组合夹具）各设备均达到机床规定的工作精度要求，不再增加设备1 零件的分析1.1零件的作用轴承座是用于支撑轴类零件的，镗孔的目的是为了满足滚动轴承的外圈和轴承孔的配合要求，或者是滑动轴承外圆与轴承孔的配合，两个孔是用于固定轴承座的，单边固定是出于满足结构和安装位置的要求。

机械加工工艺过程卡产品型号及名称零件生产批量第 1 页零件名称轴承座零件图号共 1 页毛坯种类型材材料名称及型号棒料45#钢每件毛坯制坯数1 成品外形尺寸毛坯外形尺寸Φ44x43零件重量毛坯重量每台产品件数 1车间名称工序号工序名称工序内容单件工时机床名称夹具名称刀具名称及编号辅具名称及编号量具名称及编号1 下料下Φ44x43的棒料2 车端面车右端端面，切削深度3 CA6140 三爪卡盘硬质合金车刀游标卡尺3 车外圆粗通车外圆到Φ41，再精通车外圆到Φ40CA6140 三爪卡盘硬质合金车刀游标卡尺4 车端面车左端端面，切削深度3 CA6140 三爪卡盘硬质合金车刀游标卡尺5 车外圆粗车左端外圆到Φ32长22，再半精车外圆到Φ28长22CA6140 三爪卡盘硬质合金车刀游标卡尺6 车外圆以左端面为基准车右端外圆到Φ32长10，半精车外圆到Φ29长10，最后精车外圆到Φ28长10CA6140 三爪卡盘硬质合金车刀游标卡尺7 钻孔以中心轴为基准钻通孔Φ20CA6140 三爪卡盘高速钢钻头游标卡尺8 镗孔粗镗孔到Φ21.8，再精镗孔到Φ22CA6140 三爪卡盘高速钢镗刀游标卡尺9 车槽车通孔内两卡圈槽CA6140 三爪卡盘硬质合金车刀10 攻丝钻螺纹孔，攻丝高速钢螺母丝锥床丝锥刀游标卡尺11 铣铣端面，利用分度头120°铣三斜面万能立式铣床分度头高速钢立铣刀12 送检倒角，去毛刺，送检。

设计轴承座零件的机械加工工艺规程邱凯云126040359工学122轴承座零件图其余25技术要求1 铸后时效处理2 未注倒角C13 材料：HT200零件的分析零件的作用轴承座是用于支撑轴类零件的，镗孔的目的是为了满足滚动轴承的外圈和轴承孔的配合要求，或者是滑动轴承外圆与轴承孔的配合，两个孔是用于固定轴承座的，单边固定是出于满足结构和安装位置的要求。

零件的工艺分析⑴φ30及φ8两孔都具有较高的精度要求，表面粗糙度Ra的值为1.6um，是加工的关键表面。

⑵轴承座上、下表面及前、后两端面的表面粗糙度Ra为3.2 um，是加工的重要表面。

轴承座的上表面有位置精度要求0.008，而且与轴承孔中心线有平行度要求0.003。

轴承座的前、后端面与轴承孔中心线垂直度要求为0.003，是重要的加工表面。

⑶φ13沉孔加工表面粗糙度要求较低。

⑷其余表面要求不高。

零件的生产类型生产类型及工艺特征轴承座为支承件，查附表2确定，轴承座属于轻型小批量生产零件毛坯的确定确定毛坯类型及其制造方法有附表5《常见毛坯类型》可知，材料为HT200，可确定毛坯类型为铸件。

估算毛坯的机械加工余量根据毛坯的最大轮廓尺寸（82）和加工表面的基本尺寸（42），查附表6《》可得出，轴承座上下表面机械加工余量为3.5，其余为3。

绘制毛坯简图，如图1定位基准选择 选择精基准经分析零件图可知，轴承座底面为高度方向基准，轴承座前端面为宽度方向基准。

考虑选择以加工的轴承座底面为精基准，保证底面与φ30孔中心线的距离为30。

该基准面积较大，工件的装夹稳定可靠，容易操作，夹具结构也比较简单。

选择粗基准图1 毛坯简图绘制步骤选择不加工的φ30孔外轮廓面为基准，能方便的加工出φ30孔（精基准），保证孔中心线与轴承座上端面平行度。

φ30孔外轮廓面的面积较大，无浇口、冒口飞边等缺陷，符合粗基准的要求。

拟定机械加工工艺路线选择加工方法根据加工表面的精度和表面粗糙要求，查附表可得内孔、平面的加工方案，见表2如下：表2 轴承座各面的加工方案拟定机械加工工艺路线，如表3表3 轴承座的机加工工艺方案加工余量及工序尺寸的确定确定轴承座底平面的加工余量及工序尺寸（1）轴承座底平面的加工过程如图2所示；粗铣底面精铣底面图2 轴承座底面加工过程图（2）根据工序尺寸和公差等级，查附表14《平面加工方案》得出粗铣、精铣底面的工序偏差，按入体原则标注，考虑到高度方向上以下底面为尺寸基准，并要保证中心线到地面的高度为30mm。

轴承座加工工艺过程及工序卡收集于网络，如有侵权请联系管理员删除收集于网络，如有侵权请联系管理员删除西安工业大学机械加工工序卡片生产类型中批生产工序号01零件名称轴承座零件号零件重量 1.0kg 同时加工零件数 1材料毛坯牌号硬度型式重量HT200 HB170~241 铸件设备夹具和辅助工具名称型号工序工步工步说明刀具量具走刀长度（mm）走刀次数切削深度(mm)进给量(mm/n)主轴转速（r/min）切削速度(mm/min)基本工时收集于网络，如有侵权请联系管理员删除011 铸造毛坯游标卡尺西安工业大学机械加工工序卡片生产类型中批生产工序号02零件名称轴承座零件号零件重量 1.0kg 同时加工零件数 1材料毛坯牌号硬度型式重量HT200 HB170~241 铸件设备夹具辅助工具名称型号工序工步工步说明刀具量具走刀长度（mm）走刀次数切削深度(mm)进给量(mm/r)主轴转速（r/min）切削速度(m/min)基本工时min收集于网络，如有侵权请联系管理员删除02121.铸件内外非加工表面彻底清洗干净2.涂耐油漆西安工业大学机械加工工序卡片生产类型中批生产工序号03零件名称轴承座零件号零件重量 1.0kg 同时加工零件数 1材料毛坯牌号硬度型式重量HT200 HB170~241 铸件设备夹具和辅助工具名称型号专用夹具立式钻床Z535收集于网络，如有侵权请联系管理员删除工序工步工步说明刀具量具走刀长度（mm）走刀次数切削深度(mm)进给量(mm/r)主轴转速（r/min）切削速度(m/min)基本工时min031 1.夹轴承孔两侧毛坯，2.铣轴承座底面，照顾尺寸30mm和表面粗糙度。

铣刀游标卡尺42 粗铣1精铣2粗铣2精铣10.14 235 92.3 0.15西安工业大学机械加工工序卡片生产类型中批生产工序号04零件名称轴承座零件号零件重量 1.0kg 同时加工零件数 1材料毛坯牌号硬度型式重量HT200 HB170~241 铸件设备夹具和辅助工具名称型号专用收集于网络，如有侵权请联系管理员删除钻床Z535夹具工序工步工步说明刀具量具走刀长度（mm）走刀次数齿升量(mm)进给量(mm/z)主轴转速（r/min）切削速度(m/min)基本工时min04121.钻Ø9的孔2.锪Ø13的沉头孔。

机械加工工序卡片产品型号零件图号产品名称零件名称轴承座共15页第1页车间工序号工序名称材料牌号金工4铣HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件90×62×34 1 1设备名称设备型号设备编号同时加工件数万能铣床XA6132 1夹具编号夹具名称切削液乳化液工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 粗铣底面硬质合金端铣刀、游标卡尺750 353.3 0.15 3 1 4.32 精铣底面至图纸要求，保证尺寸10硬质合金端铣刀、游标卡尺750 353.3 0.15 3 1 4.3设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号产品名称零件名称轴承座共8页第2页车间工序号工序名称材料牌号金工5铣HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件90×62×34 1 1设备名称设备型号设备编号同时加工件数万能铣床XA6132 1夹具编号夹具名称切削液乳化液工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 粗铣2-φ12凸台面硬质合金端铣刀、游标卡尺750 353.3 0.15 3 1 4.32 精铣2-φ12凸台面至图纸要求，保证尺寸12硬质合金端铣刀、游标卡尺750 353.3 0.15 3 1 4.3设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号产品名称零件名称轴承座共8页第3页车间工序号工序名称材料牌号金工6铣HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件90×62×34 1 1设备名称设备型号设备编号同时加工件数万能铣床XA6132 1夹具编号夹具名称切削液乳化液工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 粗铣φ10凸台面硬质合金端铣刀、游标卡尺750 353.3 0.15 3 1 4.32 精铣φ10凸台面至图纸要求，保证尺寸58硬质合金端铣刀、游标卡尺750 353.3 0.15 3 1 4.3设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号产品名称零件名称轴承座共8页第4页车间工序号工序名称材料牌号金工7铣HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件90×62×34 1 1设备名称设备型号设备编号同时加工件数万能铣床XA6132 1夹具编号夹具名称切削液乳化液工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 粗铣左端面硬质合金端铣刀、游标卡尺750 353.3 0.15 3 1 4.32 精铣左端面至图纸要求，保证尺寸32硬质合金端铣刀、游标卡尺750 353.3 0.15 3 1 4.3设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号产品名称零件名称轴承座共8页第5页车间工序号工序名称材料牌号金工8铣HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件90×62×34 1 1设备名称设备型号设备编号同时加工件数万能铣床XA6132 1夹具编号夹具名称切削液乳化液工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 粗铣右端面硬质合金端铣刀、游标卡尺750 353.3 0.15 3 1 4.32 精铣右端面至图纸要求，保证尺寸30硬质合金端铣刀、游标卡尺750 353.3 0.15 3 1 4.3设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号产品名称零件名称轴承座共8页第6页车间工序号工序名称材料牌号金工9钻HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件90×62×34 1 1设备名称设备型号设备编号同时加工件数立式钻床Z550 1夹具编号夹具名称切削液乳化液工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 以底面为基准，钻孔2-φ5贯穿YT麻花钻、游标卡尺750 353.3 0.15 3 1 4.32 扩孔2-φ6YT麻花钻、游标卡尺750 353.3 0.15 3 1 4.3设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号产品名称零件名称轴承座共8页第7页车间工序号工序名称材料牌号金工10钻HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件90×62×34 1 1设备名称设备型号设备编号同时加工件数立式钻床Z550 1夹具编号夹具名称切削液乳化液工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 以左端面为基准，钻孔φ4，单边贯穿YT麻花钻、游标卡尺750 353.3 0.15 3 1 4.32 扩孔φ7深7YT麻花钻、游标卡尺750 353.3 0.15 3 1 4.33 攻丝M8×0.75，深6丝攻、游标卡尺设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号产品名称零件名称轴承座共8页第8页车间工序号工序名称材料牌号金工11镗HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件90×62×34 1 1设备名称设备型号设备编号同时加工件数卧式镗床T68 1夹具编号夹具名称切削液乳化液工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 以底面及2-φ6一面两孔定位，粗镗孔φ16至φ14 YT内孔镗刀、游标卡尺750 353.3 0.15 3 1 4.32 半精镗孔φ16至φ15.5YT内孔镗刀、游标卡尺750 353.3 0.15 3 1 4.33 精镗孔φ16至图纸要求，保证尺寸40±0.02YT内孔镗刀、游标卡尺750 353.3 0.15 3 1 4.3设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期。

滚动轴承的机械加工工艺过程卡1. 引言滚动轴承是一种常见的机械零部件，在许多工业领域中得到广泛应用。

滚动轴承的性能和可靠性直接影响到机械设备的运行效果和寿命。

为了保证滚动轴承的质量和性能，合理的机械加工工艺流程至关重要。

本文将介绍滚动轴承的机械加工工艺过程卡，包括各道工序、工艺参数和质量要求。

2. 工艺流程2.1 材料准备滚动轴承的材料通常为高强度钢，常见的材料有GCr15和GCr15SiMn。

在加工之前，需要对材料进行质量检查，确保材料的化学成分和物理性能符合标准要求。

2.2 外圈加工外圈是滚动轴承的外部环形部分，其加工工艺流程如下： - 车削：根据外圈的设计尺寸和公差要求，使用车床进行粗车和精车。

车削时需要控制车刀刀具的尺寸和刀具刃磨状态，以确保外圈的尺寸和表面粗糙度满足要求。

- 磨削：使用磨床对外圈进行研磨，以提高尺寸精度和表面质量。

磨削时需要选用合适的砂轮，并通过适当的磨削参数控制磨削过程。

2.3 内圈加工内圈是滚动轴承的内部环形部分，其加工工艺流程如下： - 镗削：使用镗削机对内圈进行粗镗和精镗。

镗削时需要控制刀具刃磨和刀具刃片的选择，以保证内圈的尺寸和圆度精度满足要求。

- 光磨：使用光磨机进行内圈的研磨，以提高尺寸精度和表面质量。

光磨时需要选择合适的磨料和研磨参数，控制光磨过程中的温度和压力。

2.4 滚动体加工滚动体是滚动轴承的重要组成部分，其加工工艺流程如下： - 铣削：使用铣床对滚动体进行粗铣和精铣。

铣削时需要选用合适的铣刀和加工参数，控制铣削过程中的刀具情况和加工精度。

- 磨削：使用磨床对滚动体进行研磨，以提高尺寸精度和表面质量。

磨削时需要选择合适的砂轮和磨削参数，控制磨削过程中的温度和压力。

2.5 保持架加工保持架是滚动轴承的承载结构，其加工工艺流程如下： - 钻孔：使用钻床对保持架进行孔的钻削。

钻削时需要选用合适的钻头和冷却液，控制钻削过程中的进给速度和冷却液的流量。

精心整理1、轴承座的工艺分析及生产类型的确定1.1、轴承座的用途1零件的作用上紧定螺丝，以达到内圈周向、轴向固定的目的但因为内圈内孔是间隙配合，一般只用于轻载、无冲击的场合。

2零件的工艺分析该零件为轴承支架，安装轴承，形状一般，精度要求并不高，零件的主要技术要求分析如下：（参阅附图1）由零件图可知，零件的底座底面、端面、槽及轴承座的顶面有粗糙度要求，其余的表面精度要求并不高，也就是说其余的表面不需要加工，只需按照铸造时的精度即可。

底座底面的精度为Ra6.3，端面及内孔的精度要求为Ra12.5，槽的精度要求为Ra1.6，轴承座顶面精度要求为Ra3.2。

轴承座在工作时，静力平衡。

1.2、轴承座的技术要求：该轴承座的各项技术要求如下表所示：加工表面尺寸偏差（mm）公差及精度等级表面粗糙度(um)形位公差(mm)低端面400X160 IT10 6.3轴承座前后端面130 IT10 12.5 Φ54上端面Φ54 IT10 12.5 Φ120上端面φ250+0.03IT10 1.6Φ120上侧端面170+0.16IT10 1.6// 0.06 A轴承座上端面50X160 IT10 3.2 300x80的槽Φ140 IT10 12.5 Φ120的半孔Φ1200+0.14 IT10 12.5 Φ25的孔Φ25 IT10 12.5 Φ26的孔Φ26 IT10 12.5 Φ26孔上表Φ54 IT10 12.5面凸台40*40孔, 40*40 IT10 12.555*55孔55*55 IT10 12.51.3、审查轴承座的工艺性该轴承座结构简单，形状普通，属一般的底座类零件。

主要加工表面有Φ120上侧端面，要求其两个端面平行度满足0.06mm，其次就是；φ25和φ26孔通过专用的夹具和钻套能够保证其加工工艺要求。

该零件除主要加工表面外，其余的表面加工精度均较低，不需要高精度机床加工，通过铣削、钻床的粗加工就可以达到加工要求。
