第一章概述一、简介单晶炉加热电源，是通力盛达能源设备（北京）有限公司集多年智能开关电源开发经验，参照信息产业部行业标准，结合国内外供电状况和使用要求，设计、生产的高新技术产品。
可用于单晶硅，多晶硅加热场所。
单晶炉加热电源系统采用模块化设计、组合式结构，由整流器、交流配电、直流配电等部分组成。
单晶炉加热电源通过外部隔离的0-10V直流电压控制系统输出，与其对应系统输出电压为0-60V，或者对应系统输出功率为150KW（通过系统前面板上的开关SW1选择“电压调节”或“功率调节”方式）。
单晶炉加热电源智能开关电源系统采用DZY-48/50H(HE)开关整流器，系统最大容量为2800A。
开关整流器采用了数字化功率因数校正、智能控制检测、新型磁性材料等新技术，使用了良好的热设计、EMC设计和可靠性设计，使交流输入电压适应范围、功率因数、功率密度、电磁兼容性、可靠性、转换效率等主要技术指标达到了国际先进水平。
二、系统特点1．全数字化交错PFC创新控制的有限双极性控制ZVS全桥拓扑、倍整流拓扑、双单片机实现全数字监控。
2．系统整流器采用功率因数校正技术，使输入的交流电流波形与输入的交流电压波形相同，相位一致，整机效率高，节省能源，降低运营成本。
3．系统整流器采用高频PWM控制变换技术，一方面减少了开关器什在高频开关过程中的功率损耗，提高了整机效率；另一方面减少了电磁干扰，可将电源系统安装在程控机房内。
4．系统采用民主均流技术，提高了系统工作的稳定与可靠性，因而减少了设备日常的工作维护。
5．系统整流器采用智能风冷和水冷技术，冷却效果好，故障率低，可靠性高。
6．整流器采用无工频变压器设计，体积小、重量轻。
7．整流器体积小占用空间小，交直流配电结构合理，便于操作、维护。
8．整流器采用了热插拔技术，可以在线安装或更换整流模块。
9．系统具有完善的防雷保护措施。
10．系统结构融入了等电位设计理念，简单巧妙的达到机柜通体等电位的设计要求，同时也提高了电磁兼容性能和系统防雷能力。

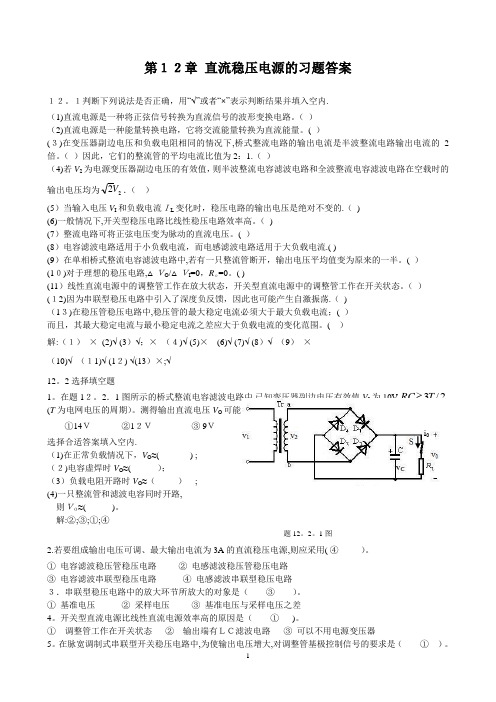

第１２章 直流稳压电源的习题答案１２。
１判断下列说法是否正确，用“√”或者“×”表示判断结果并填入空内.（1)直流电源是一种将正弦信号转换为直流信号的波形变换电路。
（ ） （2)直流电源是一种能量转换电路，它将交流能量转换为直流能量。
( ）(３)在变压器副边电压和负载电阻相同的情况下,桥式整流电路的输出电流是半波整流电路输出电流的2倍。
（ ）因此，它们的整流管的平均电流比值为2：1.（ ） （4)若V 2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22V ．（ ）(5）当输入电压V I 和负载电流ＩL 变化时，稳压电路的输出电压是绝对不变的.（ ) (6)一般情况下,开关型稳压电路比线性稳压电路效率高。
（ ) (7）整流电路可将正弦电压变为脉动的直流电压。
( ）(8）电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流.( )(9）在单相桥式整流电容滤波电路中,若有一只整流管断开，输出电压平均值变为原来的一半。
( ） (1０)对于理想的稳压电路,△ＶO /△ＶI =0，R ｏ=0。
( )(11）线性直流电源中的调整管工作在放大状态，开关型直流电源中的调整管工作在开关状态。
（ ） (１2)因为串联型稳压电路中引入了深度负反馈，因此也可能产生自激振荡.（ ) （1３)在稳压管稳压电路中,稳压管的最大稳定电流必须大于最大负载电流；( ） 而且，其最大稳定电流与最小稳定电流之差应大于负载电流的变化范围。
( ） 解:（１） × (2)√ (3）√；× （４)√ (5)× (6)√ (7)√ (8）√ （9） × （10)√ （１1)√ (1２) √(13）×;√ 12。
2选择填空题1。
在题1２。
2．1图所示的桥式整流电容滤波电路中,已知变压器副边电压有效值V 2为10V ,2/3T RC (T 为电网电压的周期）。
Model 523直流电压和电流稳定性：±1ppm分辨率：7½位最大输出电流：110mA常规说明Krohn-Hite Model 523精密直流电源是一种高稳定和可重复的直流电压源和直流电流源，提供N.I.S.T.可跟踪的电压和电流，用于生产，校准实验室，质量保证和质量控制部门，设计实验室，或需要准确的电压和电流源的任何地方。
使用Krohn-Hite的最先进的参考，523能够提供90天的在±4ppm以内从±10nVdc到±110.99999Vdc的准确稳定的电压（±8ppm可持续1年），能够提供90天的在±8ppm以内从±10nA到±110.99999mA的精确的电流（±16ppm 可持续1年）。
它噪声很小，在10Hz至100kHz带宽上测量的噪声<7μVrms（在0.1Hz至10Hz带宽上<2μVrms）。
523具有用户友好的7½数字显示和所有设置可用薄膜键盘输入。
可以使用加/减增量功能，乘/除功能和光标控制键修改输出设置，光标控制键允许光标置于任何数字上对其值进行增加或减少。
输出2线，4线和机箱接地通过单触键或GPIB接口总线实现。
需要时，保护功能可将输出置于安全模式。
523可以设置为0V输出，允许输出检测维持真正的4线低阻抗零输出。
在范围变化之前，也会迅速强制为零，以防止出现任何“突变电压”。
自动零点偏移校准（AZOC）将任何热产生的偏移返回到特定限制范围内，并可通过前面板或通过GPIB接口总线访问。
使用KH523CAL测试和校准软件程序，和使用HP3458或Fluke 8508A数字电压表，可在大约15分钟内进行无干预的校准。
523提供最多31个输出设置的存储，可随时调用。
内部工作温度，序列号，上次校准日期和固件版本都可以显示在显示屏上，以便在需要时快速访问。
错误消息会在有错误或超范围时显示。
欧陆590直流调速器维修及案例分析欧陆直流调速器维修范围：SSD590系列、SSD590 系列、SSD590C、SSD590P、SSD512C、SSD514C系列SSD直流调速器具有本机控制功能，通过操作面板实现马达启/停及速控，内置超低噪声风扇，新增Devicenet, Can Open, Lonworks总线通讯功能，承受功率高至2700A，660V（1-1500kw）。
与690 有相同外形，统一编程/参数设置及通讯方式。
模拟量直流调整器单相110-460Vac，供电512系列以下为2象限，514系列为4 象限，电压范围100-200Vac，速度由电枢电流限制。
最大电流在32A以下。
欧陆直流调速器故障分析：机型：欧陆590直流调速器故障现象：上机起动报警“FIELD FALL”经查说明书为励磁故障。
故障原因：打开机器，检查D3、D4励磁输出端子，没有励磁电压输出，导致上电起动报警“FTELD FALL”。
故障处理：查励磁输出回路的电路器件，没有发现有损坏的电子器件，重点对励磁输出的可控硅检查，更换可控硅重新上电起动，励磁电压输出正常为160V左右。
一台欧陆590 故障损坏，新设备通过上海川联电器购买更换后，输入原有电机参数，在本地控制模式下可以很好工作，但是远程控制模式下不能工作，故障现象是运行知识等闪烁。
检查发现是输入给定无信号，检查模拟量输入有6V电压，确认外部开关量输入没有问题的情况下，将模拟量输入从A1、A4改为A1、A3，结果工作正常。
确认外围输入没有任何问题。
按照590 中文操作手册编程框图提示，模块RAMPS输入中有条件DIGITTAL INPUT2中给定RAMPS中RAMP HOLD（118）菜单内容为ON，RAMP HOLD为斜坡保持，基本可以判断是由于斜坡保持的原因导致590 不能够运行，检查DIGITTAL INPUT2条件，其内容为C7，检查C7接线端子，发现C7和C9两端子线路已经连接在一起，将C7从C9端子分离开后，将模拟量信号从A3移到A4，满足运行条件后590 工作正常。
10v基准源芯片10V基准源芯片是一种关键的电子元器件，常用于电子设备中提供稳定的电压基准。
本文将介绍10V基准源芯片的原理、特点和应用。
一、原理10V基准源芯片是基于集成电路技术制造的一种电压源，它通过内部的电路结构和稳压控制模块，将输入电源的电压转化为稳定的10V直流电压输出。
该芯片通常采用精确的电阻和电容元件，以及高精度的运算放大器来实现电压的放大和稳定控制。
二、特点1. 高精度：10V基准源芯片具有较高的电压精度，通常可达到0.1%或更高的精度要求。
这使得它在需要精确电压输出的场合中得到广泛应用。
2. 稳定性：该芯片具有良好的稳定性，能够在不同的工作温度范围和输入电压波动的情况下保持输出电压的稳定性。
3. 低功耗：10V基准源芯片通常采用低功耗设计，能够在满足高精度要求的同时减少功耗，提高电池寿命。
4. 小型化：由于采用了集成电路技术，10V基准源芯片具有较小的尺寸和体积，便于在电子设备中进行集成和安装。
三、应用1. 仪器仪表：10V基准源芯片广泛应用于各种仪器仪表中，如数字万用表、示波器、电子天平等。
通过提供稳定的电压基准，确保仪器的测量结果准确可靠。
2. 通信设备：在无线通信设备中，如手机、无线路由器等，10V基准源芯片被用于提供稳定的电压给射频模块、基带模块等关键部件，以确保通信质量和性能。
3. 工业控制：在工业自动化控制系统中，10V基准源芯片被广泛应用于温度、压力、流量等传感器以及执行器的电源供应和控制，保证系统的稳定性和可靠性。
4. 电子设备：各类电子设备，如电视机、音响、电脑等，都需要稳定的电压基准来保证其正常工作。
10V基准源芯片可以提供可靠的电压输出，确保设备的正常运行。
总结：10V基准源芯片作为一种重要的电子元器件，在电子设备中具有广泛的应用。
其高精度、稳定性、低功耗和小型化的特点，使其成为仪器仪表、通信设备、工业控制和电子设备等领域的理想选择。
未来，随着科技的不断进步，10V基准源芯片将会更加先进和高效，为各行各业的电子设备提供更稳定、更可靠的电压基准。
直流稳压电源设计报告设计要求：（1）输出电压10V—18V和--10V—--18V可调，纹波<=10mV（输出电流2A）。
（2）输出电压+5V，纹波<=10mV (输出电流1A)。
摘要：本实验需要实现固定+5V直流稳压电源和双向可调的直流稳压电源，交流电压需要经过变压器降压、二极管整流、电容滤波和集成稳压器稳压几个部分变成直流。
关键词：稳压电源、lm7805、lm337、lm3171 固定式稳压电源方案一：固定稳压电源原理图变压器采用输出12V，实现降压；再通过桥式整流电路，实现整流；然后经过2200uf电容，实现滤波；最后通过三端稳压器7805，实现稳压输出+5V直流电压。
2 双向可调式稳压电源方案一：本设计方案采用可调式三端稳压器LM317和LM337，LM317是正电压可调的稳压器，而LM337是负电压可调的稳压器；通过调整控制端的电阻值来改变输出的直流电压大小；稳压器上加上二极管起到保护电路的作用，为了减少纹波电压，在控制端加上一个电容；稳压器的输出端与控制端的电压差值为 1.25V，通过Vo=1.25*（Rw+R）/R 计算各电阻值,其中Rw是输出端与控制端间的电阻，R是控制端的电阻。
测试部分：经测试+5V直流电压源输出的电压为+5.05V；可调电压源的可调范围为--18.6V—--9.20V和+9.20V—+18.05V。
基本符合设计要求。
设计中存在的问题分析及解决方案：（1）可调电压源部分：在模电实验室做好好的，没有出现什么问题；但用变压器同时测试两部分就会烧掉整流桥（整流桥用的是集成芯片），当单个测试正负两个部分均正常；经检测分析得出是整流桥级联时出了问题，可能是在整流桥部分形成回路电流过大导致整流桥被烧。
解决方法：使用一个整流桥即可。
由于仿真时候使用一个整流桥经常出现错误，使用两个就没问题了，所以在实际电路中才使用两个整流桥，进而造成这样的问题。
实验五受控源VCVS、VCCS、CCVS、CCCS的实验研究一、实验目的1、了解用运算放大器组成四种类型受控源的线路原理。
2、测试受控源转移特性及负载特性。
二、原理说明1、电源有独立电源（如电池、发电机等）与非独立电源（或称为受控源）之分。
受控源与独立源的不同点是：独立源向外电路提供的电压或电流是某一固定的数值或是时间的某一函数，它不随电路其余部分的状态而变。
而受控源向外电路提供的电压或电流则是受电路中另一支路的电压或电流所控制的一种电源。
受控源又与无源元件不同，无源元件两端的电压和它自身的电流有一定的函数关系，而受控源的输出电压或电流则和另一支路（或元件）的电流或电压有某种函数关系。
图5-12、独立源与无源元件是二端器件，受控源则是四端器件，或称为双口元件。
它有一对输入端（U1、I1）和一对输出端（U2、I2）。
输入端可以控制输出端电压或电流的大小。
施加于输入端的控制量可以是电压或电流，因而有两种受控电压源（即电压控制电压源VCVS和电流控制电压源CCVS）和两种受控电流源（即电压控制电流源VCCS和电流控制电流源CCCS）。
它们的示意图见图5-1。
4、受控源的控制端与受控端的关系式称为转移函数。
四种受控源的转移函数参量的定义如下：(1) 压控电压源(VCVS)：U2＝f(U1)，μ＝U2/U1称为转移电压比（或电压增益）。
(2) 压控电流源(VCCS)：I2＝f(U1)，g＝I2/U1称为转移电导。
(3) 流控电压源(CCVS)：U2＝f(I1)，r＝U2/I1称为转移电阻。
(4) 流控电流源(CCCS)：I2＝f(I1)，β＝I2/I1称为转移电流比（或电流增益）。
5. 用运放构成四种类型基本受控源的线路原理分析(1)压控电压源（VCVS ）如图5—2所示。
图5—2由于运放的虚短路特性，有：1u u u ==-+ 2122R u R u i ==- 又因运放的输入电阻为∞ 有21i i = 因此 121212*********)1()()(u R R R R R u R R i R i R i u +=+=+=+= 即运放的输出电压u 2 只受输入电压u 1 的控制，与负载R L 大小无关。
摘要：随着电力电子技术的迅速发展，直流电源应用非常广泛，其好坏直接影响着电气设备或控制系统的工作性能。
目前，市场上各种直流电源的基本环节大致相同，都包括交流电源、交流变压器、整流电路、滤波稳压电路等。
文章介绍了将单片机控制系统应用于直流稳压电源的方法和原理，实现了稳压电源的数控调节，在宽输出电压下实现了0.1v步进调节，并分析了稳压工作原理和电压调节方法。
该电源具有电压调整简便、电压输出稳定、便于智能化管理等特点。
随着电力电子技术的迅速发展，直流电源应用非常广泛，其好坏直接影响着电气设备或控制系统的工作性能。
直流稳压电源是电子技术常用的设备之一，广泛的应用于教学、科研等领域。
传统的多功能直流稳压电源功能简单、难控制、可靠性低、干扰大、精度低且体积大、复杂度高。
而基于单片机控制的直流稳压电源能较好地解决以上传统稳压电源的不足。
其良好的性价比更能为人们所接受，因此，具有一定的设计价值。
一、系统设计（一）方框图设计。
该电路采用单片机（AT89C51）作为主控电路，由三端集成稳压器（LM317）作为稳压输出部分。
另外，电路还增加参考电压电路、D/A转换电路、电压放大电路、显示电路等部分电路。
其方框图如图1所示：图1 用单片机制作的直流稳压可调电源框图整个电路的运行需要模拟电压源提供+5V,±15V的模拟电压，以便使电路中的集成数字芯片能够正常工作。
电路运行时，首先由单片机设置初始电压值，并送显示电路显示。
然后将电压值送D/A转换电路进行数模转换，再经放大电路进行电压放大，最终反馈到三端集成稳压器（LM317）输出模拟电压。
（二）硬件设计。
本电路的硬件组成部分主要由单片机（AT89C51）、变压器、整流电路、滤波电路、稳压器（LM317）、参考电压电路、D/A转换电路（DA0832）、放大电路、显示电路等组成。
硬件电路如图2所示，整个电路通过单片机（AT89C51）控制，P0口和DAC0832的数据口直接相连，DA的CS和WR1连接后接P26,WR2和XFER接地，让DA工作在单缓冲方式下。
Rev.0Circuits from the Lab™ circuits from Analog Devices have been designed and built by Analog Devices engineers. Standard engineering practices have been employed in the design and construction of each circuit, and their function and performance have been tested and verified in a lab environment at room temperature. However, you are solely responsible for testing the circuit and determining its suitability and applicability for your use and application. Accordingly, in no event shall Analog Devices be liable for direct, indirect, special, incidental, consequential or punitive damages due to any cause whatsoever connected to the use of any One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A. Tel: 781.329.4700 Fax: 781.461.3113 ©2011 Analog Devices, Inc. All rights reserved. 电路笔记CN-0191连接/参考器件1 ppm 、20位、±1 LSB INL 电压输出DAC AD5791Circuit from the Lab TM 是经过测试的电路设计，旨在解决常见的设计挑战，方便设计人员轻松快捷地实现系统集成。
有关更多信息和技术支持，请访问： 单通道、超高精度、36 V 、2.8 nV √Hz 轨到轨输出运算放大器 /CN0191。
双通道、超高精度、36 V 、2.8 nV √Hz 轨到轨输出运算放大器AD867620位、线性、低噪声、精密、双极性±10V 直流电压源电路功能与优势基准电压缓冲对于设计至关重要，因为DAC 基准输入的输入阻抗与码高度相关，如果DAC 基准电压源未经充分缓冲，将导致线性误差。
AD8676开环增益高达120 dB ，经过验证和测试，符合本电路应用关于建立时间、失调电压和低阻抗驱动能力的要求。
而AD5791经过表征和工厂校准，可使用双通道运算放大器AD8676对其基准电压输入进行缓冲，从而进一步增强配套器件的可靠性。
图1所示电路提供20位可编程电压，其输出范围为−10 V 至+10 V ，同时积分非线性为±1 LSB 、微分非线性为±1LSB ，并且具有低噪声特性。
该电路的数字输入采用串行输入，并与标准SPI 、QSPI™、MICROWIRE ®和DSP 接口标准兼容。
对于高精度应用，通过结合使用AD5791AD8675、和AD8676等精密器件，该电路可以提供高精度和低噪声性能。
图1. 20位精密、±10 V 电压源（原理示意图：未显示去耦和所有连接）CN-0191电路笔记这一器件组合可以提供业界领先的20位分辨率、±1 LSB 积分非线性(INL)和±1 LSB 微分非线性(DNL)，可以确保单调性，并且具有低功耗、小尺寸PCB 和高性价比等特性。
电路描述图1所示数模转换器(DAC)为AD5791，这是一种具有SPI 接口的20位高压转换器，提供±1 LSB INL 、±1 LSB DNL 性能和7.5 nV/√Hz 噪声频谱密度。
另外，AD5791还具有极低的温漂 (0.05 ppm/°C)特性。
AD5791采用的精密架构要求强制检测缓冲其基准电压输入，从而确保达到规定的线性度。
选择用于缓冲基准输入的放大器（B1和B2）应具有低噪声、低温漂和低输入偏置电流特性。
针对此功能推荐用AD8676放大器，这是一种超精密、36 V 、2.8 nV/√Hz 双通道运算放大器，具有0.6 μV/°C 低失调漂移和2 nA 输入偏置电流。
此外，AD5791经过表征和工厂校准，可使用该双通道运算放大器来缓冲其电压基准输入，从而进一步增强配套器件的可靠性。
图2.积分非线性与DAC 码的关系图1显示AD5791配置有独立的正和负基准电压，因此输出电压范围是从负基准电压到正基准电压，本例中为−10 V 到+10 V 。
输出缓冲器为AD8675，它是AD8676的单通道版本，具有低噪声和低漂移特性。
同时使用放大器AD8676（A1和A2），将+5 V 基准电压放大为+10 V 和−10 V 。
这些放大电路中的R2、R3、R4和R5是精密金属薄膜电阻，容差为0.01%，温度系数为0.6 ppm/°C 。
为实现整个温度范围内的最佳性能，可以使用Vishay 300144或VSR144系列等电阻网络。
所选电阻值较低（1 k Ω和2 k Ω），以便将系统噪声保持在较低水平。
R1和C1构成低通滤波器，截止频率大约为10 Hz 。
该滤波器用于衰减基准电压源噪声。
图3.微分非线性与DAC 码的关系线性度测量下列数据进一步证明了图1所示电路的精密性能。
图2和图3显示积分非线性和微分非线性与DAC 码的函数关系。
从图中可以明显看出，这两种特性分别位于±1 LSB 和±1 LSB 的规格范围内。
该电路的总非调整误差由各种直流误差共同组成，即INL 误差、零电平误差和满量程误差。
图4所示为总非调整误差与DAC 码的关系图。
最大误差出现在DAC 码为0（零电平误差）和1,048,575（满量程误差）处。
这与预期相符，是由电阻对R2和R3、R4和R5的不匹配以及放大器A1、A2、B1和B2的失调误差（见图1）引起的。
图4.总非调整误差与DAC 码的关系电路笔记CN-0191本例中，电阻对的额定不匹配最大值为0.02%（典型值远低于此）。
放大器失调误差为75 μV （最大值）或满量程范围的0.000375%，相对于电阻不匹配所导致的误差可忽略不计。
因此，预期的满量程和零电平误差最大值约为0.02%或210 LSB 。
图4显示实测满量程误差为1 LSB ，实测零电平误差为4 LSB 或满量程范围的0.0003%，表明所有器件的性能都明显优于其额定最大容差。
噪声测量要实现高精度，电路输出端的峰峰值噪声必须维持在1 LSB 以下，对于20位分辨率和20 V 峰峰值电压范围则为19.07 μV 。
图5所示为10秒内在0.1 Hz 至10 Hz 带宽内测得的峰峰值噪声。
三种条件下的峰峰值分别为1.48 μV （中间电平输出）、4.66 μV （满量程输出）和5.45 μV （零电平输出）。
中间电平输出的噪声最低，此时噪声仅来自DAC 内核。
选择中间电平码时，DAC 会衰减各基准电压路径的噪声贡献。
图6. 100秒内测得的电压噪声随着测量时间变长，将包括较低频率，而峰峰值将变大。
频率见变化各种不同的输出范围，从0 V 至+5 V 、最高±10 V 电压路评估与测试过修改的AD5791评估板上构建。
有关较低时，温度漂移和热电偶效应会变成误差源。
通过选择AD5791、AD8675和AD8676等热系数较低的器件，并仔细考虑电路结构，可以将这些效应降至最低，请参阅“了解更多信息”部分中的链接文档。
常AD5791支持以及该范围内的任意值。
根据需要，图1所示的配置可以用来产生对称或非对称范围。
基准电压分别加在V 和V REFP REFN ，输出缓冲器应按照AD5791数据手册所述配置为单位增益，将AD5791内部控制寄存器的RBUF 位设置为逻辑1。
AD5791还提供增益为2的工作模式，可以从一个正基准图5.电压噪声（0.1 Hz 至10 Hz 带宽）产生对称的双极性输出范围，如AD5791数据手册所述，从而无需产生负基准电压。
然而，这种模式会引起较大的满量程和零电平误差。
将AD5791内部控制寄存器的RBUF 位设为逻辑0，便可选择这种模式。
不过，实际应用中不会在0.1 Hz 处有高通截止频率来衰减1/f 噪声，但会在其通带中包含低至DC 的频率；因此，测得的峰峰值噪声更为实际，如图6所示。
本例中，电路输出端的噪声是100秒内测得的，测量充分涵盖低至0.01Hz 的频率。
截止频率上限大约为14 Hz 并受限于测量设置。
对于图6所示的三种条件，对应峰峰值分别为4.07 μV （中间电平输出）、11.85 μV （满量程输出）和15.37 μV （零电平输出）。
最差情况下的峰峰值 (15.37 μV)大致相当于0.8 LSB 。
电图1所示电路在经AD5791评估板和测试方法的详细信息，参见评估板用户指南UG-185。
