电工电子技术习题答案第二章

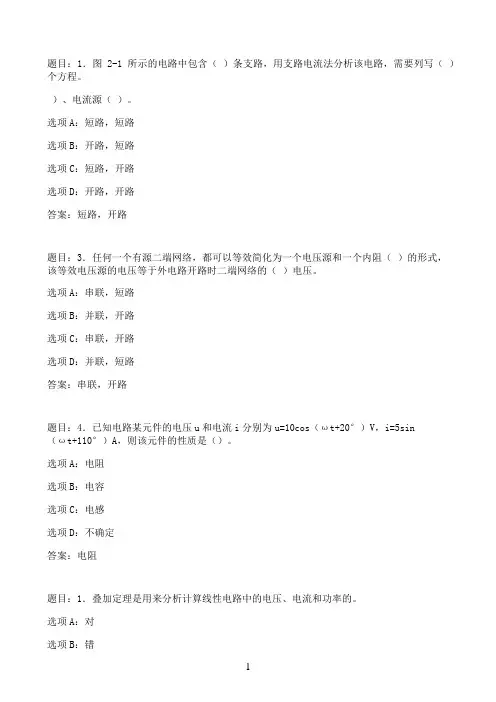

题目：1．图2-1所示的电路中包含（）条支路，用支路电流法分析该电路，需要列写（）个方程。

）、电流源（）。

选项A：短路，短路选项B：开路，短路选项C：短路，开路选项D：开路，开路答案：短路，开路题目：3．任何一个有源二端网络，都可以等效简化为一个电压源和一个内阻（）的形式，该等效电压源的电压等于外电路开路时二端网络的（）电压。

选项A：串联，短路选项B：并联，开路选项C：串联，开路选项D：并联，短路答案：串联，开路题目：4．已知电路某元件的电压u和电流i分别为u=10cos（ωt+20°）V，i=5sin（ωt+110°）A，则该元件的性质是（）。

选项A：电阻选项B：电容选项C：电感选项D：不确定答案：电阻题目：1．叠加定理是用来分析计算线性电路中的电压、电流和功率的。

选项A：对选项B：错答案：错题目：2．戴维南定理只能够计算电路中某一支路的电流，若完成电路所有支路的计算则依靠支路电流法。

选项A：对选项B：错答案：错题目：3．在交流电路中，为了研究多个同频率正弦量之间的关系，常常选择其中的一个作为参考，称为参考正弦量。

选项A：对选项B：错答案：对题目：4．由于正弦量与相量存在对应关系，所以相量等于正弦量。

选项A：对选项B：错答案：错题目：1．图2?2所示电路的US1=60 V，US2=?90 V，R1=R2=5 Ω，R3=R4=10 Ω，R5=20 Ω，试用支路电流法求I1、I2、I3。

已知题图2-4所示电路中，R1=R2=R4=R5=5 Ω，R3=10 Ω，U=6.5 V，用戴维南定理求R5所在支路的电流。

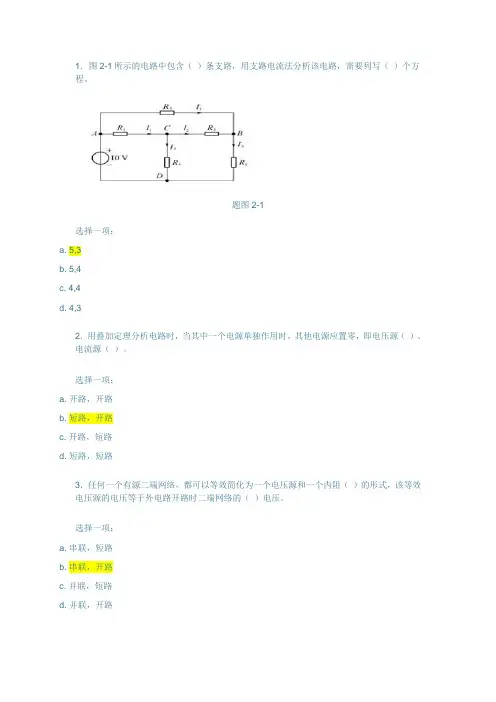

1．图2-1所示的电路中包含（）条支路，用支路电流法分析该电路，需要列写（）个方程。

题图2-1选择一项：a. 5,3b. 5,4c. 4,4d. 4,32．用叠加定理分析电路时，当其中一个电源单独作用时，其他电源应置零，即电压源（）、电流源（）。

选择一项：a. 开路，开路b. 短路，开路c. 开路，短路d. 短路，短路3．任何一个有源二端网络，都可以等效简化为一个电压源和一个内阻（）的形式，该等效电压源的电压等于外电路开路时二端网络的（）电压。

选择一项：a. 串联，短路b. 串联，开路c. 并联，短路d. 并联，开路4．已知电路某元件的电压u和电流i分别为u=10cos（ωt+20°）V，i=5sin（ωt+110°）A，则该元件的性质是（）。

选择一项：a. 电阻b. 电容c. 电感d. 不确定1．叠加定理是用来分析计算线性电路中的电压、电流和功率的。

选择一项：对错2．戴维南定理只能够计算电路中某一支路的电流，若完成电路所有支路的计算则依靠支路电流法。

选择一项：对错3．在交流电路中，为了研究多个同频率正弦量之间的关系，常常选择其中的一个作为参考，称为参考正弦量。

选择一项：对错4．由于正弦量与相量存在对应关系，所以相量等于正弦量。

选择一项：对错1．图2‒2所示电路的U S1=60 V，U S2=‒90 V，R1=R2=5 Ω，R3=R4=10 Ω，R5=20 Ω，试用支路电流法求I1、I2、I3。

2.试用叠加定理计算题图2-3所示电路中的I。

3. 已知题图2-4所示电路中，R1=R2=R4=R5=5 Ω，R3=10 Ω，U=6.5 V，用戴维南定理求R5所在支路的电流。

（a）用戴维南定理求解，应先将R5开路，求开路电压U O和等效电阻R O;（b）开路电压U O和等效电阻R O分别为1.08V,5.83Ω。

《电工电子技术与技能》第二版习题参考答案丁卫民编2018.1《电工电子技术与技能》第二版习题参考答案第1篇电路基础第1章认识实训室与安全用电1-1 使用安全电压、绝缘保护、保护接地或保护接零、安装漏电保安器1-2 两相触电、单相触电（供电系统中性点接地的单相触电和供电系统中性点不接地的单相触电）跨步电压触电。

1-3 决定触电危险性的关键因素是触电电压，而触电电压又与触电方式有关。

1-4 否1-5 42V 36V 24V 12V 6V 12V及以下1-6 缺乏安全用电常识，没有安全用电观念。

电气设备不符合安全规程要求，绝缘受损或老化，造成没备外壳带电或带电体外露等。

没有严格执行安全工作制度，思想麻痹，不遵守安全操作规程（a）使用安全电压（b）绝缘保护（c）严格执行电工安全操作规程1-7 有1-8 （a）图合理，开关接在火线上，当开关S1断开时，灯EL1上不带电，更换或维修灯时是安全的；（b）图中S2断开时，灯EL2上仍然带电，这时，如果人接触灯，就会很不安全，甚至会发生触电事故。

1-9 特别潮湿的场所和锅炉内部往往电阻很小，检修时所使用的行灯电压若较高，即时是安全电压范围（如42伏或36伏），其电流也会较大而不安全，因此，其电压不应超过12v 为最佳。

1-10 因为，鸟虽然停在高压裸电线上，但由于在同一根导线上电位是等电位的，故鸟两脚之间电位差为零，不会触电；而当站在地上的人碰到220V的单根电线时，人将处于单根电线与地之间的相电压下，此时，若没有保护措施，通过人体的电流将很大，有触电危险。

1-11 (a) 尽快使触电者脱离电源 (b )伤害不严重，让其静躺休息，严密观察，防止意外。

(c)伤害较严重，立即送医院抢救，同时进行人工呼吸。

第2章 直流电路一、填空题2-1 电路 ， 短路 负载 2-2 产生电能 非电能 2-3 消耗电能 电能 2-4 正电荷 2-5 变化 不变 2-6 10 2-7 电流热效应 2-8 电流 通电时间 2-9 增大 减小 2-10 小 2-11 满载 轻载 过载 2-12 大于 ，小于 2-13 60，1：1，1：3 2-14 0.2 ，10 2-15 电路，电流，灯泡，电压 2-16 正， 负 ，正 ，反偏 2-17 3 ，2 ，0～3V ，1V ，0.1V ，2.3V 2-18（A ），（B ） 二、判断题2-19 × 2-20√ 2-21√ 2-22 × 2-23 × 2-24× 2-25√ 2-26× 三、选择题2-27 C 2-28 B 2-29 B 2-30 B 四、简答题2-31 电源、负载、连接导线和开关 电源：产生电能，负载：消耗电能，导线：构成通路，开关：控制2-32 额定、断路、短路 略 2-33 正比关系即欧姆定律：RUI = 2-34 相等 B ＞C ＞D 五、计算题2-35 Ω===19362522022N N P U RW R U P 25.6193611022===2-36 （1）后者大 （2）前者 后者 （3）前者 2-37 标电流参考方向和绕行方向如图中所示。

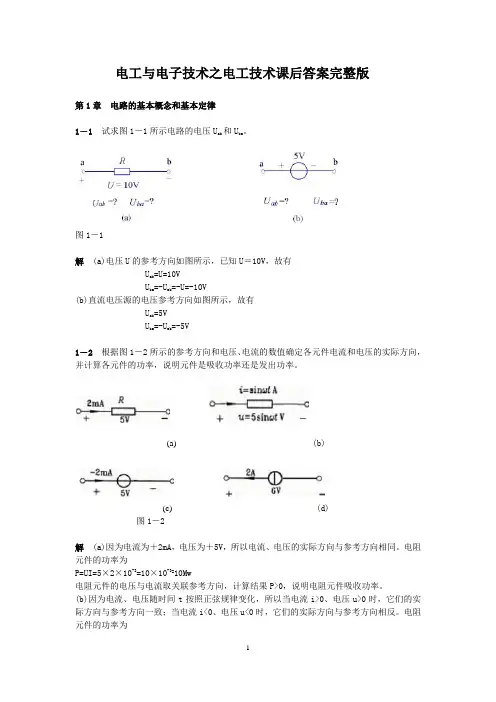

电工与电子技术之电工技术课后答案完整版第1章电路的基本概念和基本定律1－1 试求图1－1所示电路的电压U ab和U ba。

图1－1解(a)电压U的参考方向如图所示，已知U＝10V，故有U ab=U=10VU ba=-U ab=-U=-10V(b)直流电压源的电压参考方向如图所示，故有U ab=5VU ba=-U ab=-5V1－2根据图1－2所示的参考方向和电压、电流的数值确定各元件电流和电压的实际方向，并计算各元件的功率，说明元件是吸收功率还是发出功率。

(a)(b)(c)(d)图1－2解 (a)因为电流为＋2mA，电压为＋5V，所以电流、电压的实际方向与参考方向相同。

电阻元件的功率为P=UI=5×2×10-3=10×10-3=10Mw电阻元件的电压与电流取关联参考方向，计算结果P>0，说明电阻元件吸收功率。

(b)因为电流、电压随时间t按照正弦规律变化，所以当电流i>0、电压u>0时，它们的实际方向与参考方向一致；当电流i<0、电压u<0时，它们的实际方向与参考方向相反。

电阻元件的功率为p=ui=5sin(ωt)×sin(ωt)=5sin2(ωt)W电阻元件的电压与电流取关联参考方向，计算结果p>0，说明电阻元件吸收功率。

(c)因为电流为－2mA，所以电流的实际方向与参考方向相反；电压为＋5V，所以电压的实际方向与参考方向相同。

直流电压源的功率为P=UI=5×(－2×10-3)=－10×10-3=－10mW直流电压源的电压与电流取关联参考方向，计算结果P<0，说明直流电压源发出功率。

(d)因为电流为＋2A，电压为＋6V，所以电流、电压的实际方向与参考方向相同。

直流电流源的功率为P=UI=6×2=12W直流电流源的电压与电流取非关联参考方向，计算结果P>0，说明直流电流源发出功率。

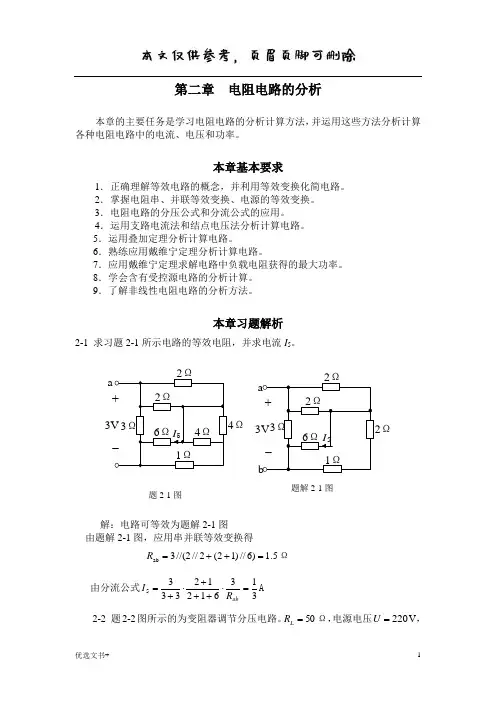

第二章 电阻电路的分析本章的主要任务是学习电阻电路的分析计算方法，并运用这些方法分析计算各种电阻电路中的电流、电压和功率。

本章基本要求1． 正确理解等效电路的概念，并利用等效变换化简电路。

2． 掌握电阻串、并联等效变换、电源的等效变换。

3． 电阻电路的分压公式和分流公式的应用。

4． 运用支路电流法和结点电压法分析计算电路。

5．运用叠加定理分析计算电路。

6．熟练应用戴维宁定理分析计算电路。

7．应用戴维宁定理求解电路中负载电阻获得的最大功率。

8．学会含有受控源电路的分析计算。

9．了解非线性电阻电路的分析方法。

本章习题解析2-1 求习题2-1所示电路的等效电阻，并求电流I 5。

3Ω2Ω2ΩΩ4Ω6Ω1ΩI 5 +-3V b 3Ω2Ω2ΩΩ6Ω1ΩI 5a+-3V解：电路可等效为题解2-1图由题解2-1图，应用串并联等效变换得5.1)6//)12(2//2//(3ab =++=R Ω由分流公式3136********=⋅+++⋅+=ab R I A 2-2 题2-2图所示的为变阻器调节分压电路。

50=L R Ω，电源电压220=U V ，题解2-1图题2-1图中间环节是变阻器。

变阻器的规格是100Ω 3A 。

今把它平分为4段，在图上用a 、b 、c 、d 、e 等点标出。

试求滑动触点分别在a 、b 、c 、d 四点是，负载和变阻器所通过的电流及负载电压，并就流过变阻器的电流与其额定电流比较来说明使用时的安全问题。

+-Ud ab c e L+-U L I L解：1）a 点： 0L =U 0L =I 2.2100220ea ea ===R U I A 2) c 点：75eq =R Ω 93.275220eq ec ===R U I A 47.121ec L ==I I A 5.73L =U V3) d 点：55eq =R Ω 455220eq ed ===R U I A 4.2L =I A 6.1da =I A 120L =U V4) e 点： 2.2100220ea ea ===R U I A 4.450220L ==I A 220L =U V 2-3 试求习题2-3ab 之间的输入电阻。

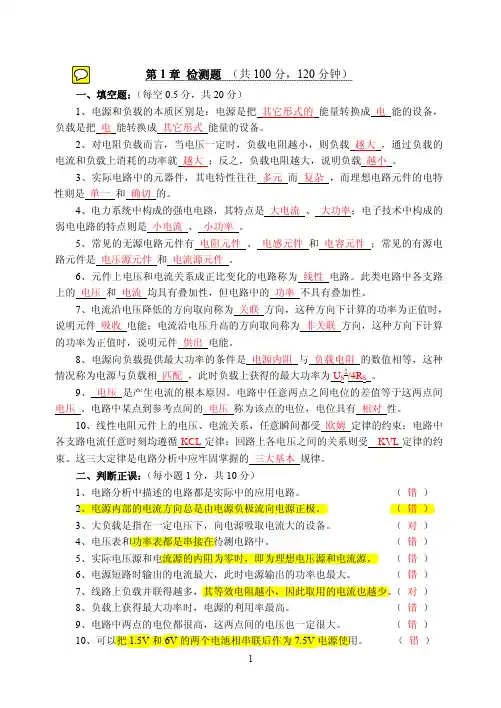

第1章检测题（共100分，120分钟）一、填空题：（每空0.5分，共20分）1、电源和负载的本质区别是：电源是把其它形式的能量转换成电能的设备，负载是把电能转换成其它形式能量的设备。

2、对电阻负载而言，当电压一定时，负载电阻越小，则负载越大，通过负载的电流和负载上消耗的功率就越大；反之，负载电阻越大，说明负载越小。

3、实际电路中的元器件，其电特性往往多元而复杂，而理想电路元件的电特性则是单一和确切的。

4、电力系统中构成的强电电路，其特点是大电流、大功率；电子技术中构成的弱电电路的特点则是小电流、小功率。

5、常见的无源电路元件有电阻元件、电感元件和电容元件；常见的有源电路元件是电压源元件和电流源元件。

6、元件上电压和电流关系成正比变化的电路称为线性电路。

此类电路中各支路上的电压和电流均具有叠加性，但电路中的功率不具有叠加性。

7、电流沿电压降低的方向取向称为关联方向，这种方向下计算的功率为正值时，说明元件吸收电能；电流沿电压升高的方向取向称为非关联方向，这种方向下计算的功率为正值时，说明元件供出电能。

8、电源向负载提供最大功率的条件是电源内阻与负载电阻的数值相等，这种情况称为电源与负载相匹配，此时负载上获得的最大功率为U S2/4R S。

9、电压是产生电流的根本原因。

电路中任意两点之间电位的差值等于这两点间电压。

电路中某点到参考点间的电压称为该点的电位，电位具有相对性。

10、线性电阻元件上的电压、电流关系，任意瞬间都受欧姆定律的约束；电路中各支路电流任意时刻均遵循KCL定律；回路上各电压之间的关系则受KVL定律的约束。

这三大定律是电路分析中应牢固掌握的三大基本规律。

二、判断正误：（每小题1分，共10分）1、电路分析中描述的电路都是实际中的应用电路。

（错）2、电源内部的电流方向总是由电源负极流向电源正极。

（错）3、大负载是指在一定电压下，向电源吸取电流大的设备。

（对）4、电压表和功率表都是串接在待测电路中。

第二部分《电工与电子技术基础》（第三版）练习题参考答案第一章直流电路1§ 1电路的基本概念一、填空题1．电流、电源、负载、控制装置、连接导线2．电源、负载、车架、电动机、金属机体3．电路原理、方框、印刷电路4．原理图、连接关系、实际大小、相互之间的位置关系5．矩形框、箭头、直线6．印刷电路7．搭铁二、判断题1.√2．√三、选择题1．（ B） 2 ．（ A）四、名词解释（本答案仅作参考）1．通路也称闭路，它是指电流从电源的正极沿着导线经过负载最终回到电源的负极，电流形成闭合路径。

这是电路的正常工作状态。

2．断路也称开路，它是指电路某处因某种需要或发生故障而断开，不能构成回路，此时电路中的电流为零。

3．指电路中的某元器件因内部击穿损坏或被导线直接短接等原因，电流未经该元器件或负载，直接从电源正极到达负极的现象。

短路通常是一种不正常现象，应尽量避免。

五、简答题1．电路图是指将电路中各元器件用图形符号表示，并用引线连接而成的关系图。

2．电路图能让我们简洁、直观地表达和了解电路的组成，便于分析电路的工作原理和1性能，便于电路的设计和安装。

现在，人们更可以借助计算机辅助设计，或进行虚拟的电路实验，更是极大地提高了工作效率。

3．从根本上说，方框图也是一种原理图。

不过它不是像原理图那样详细地绘制了电路中全部的元器件符号以及它们之间的连接方式，而只是简单地将电路按照功能划分为几个部分。

各部分用一个方框来代表，在方框中加上简单的文字或符号说明，方框间用直线或带箭头的直线连接，表示各个部分之间的关系。

1§ 2电流、电压及其测量一、填空题1．电荷有规则的定向移动称为电流。

2．电荷量、安培、安、 A3．直流、直流、DC4．稳恒直流5．脉动直流6．交变、交流、 AC7．直流电流表、直流电流、+、－8．交流电流表、交流电流、直流电流表、直流电流、串9．电压、 Uab10．伏特、 V11．电位、大地12．电动势、 E、伏特13．交流电压表、交流电压、直流电压表、直流电压14．化学能、电能、直15． 200 ～ 60016．存在于燃料与氧化剂中二、判断题1．×2．√3．√4．√5．×6．×2三、选择题1．（A） 2 ．（C） 3 ．（A） 4 ．（B）四、简答题1．电源的作用与水泵相似，它不断地将正电荷从电源负极经电源内部移向正极，从而使电源的正、负极之间始终保持一定的电位差（电压），这样电路中才能有持续的电流。

第一章半导体器件与放大电路习题一、填空题1. PN结的特性是单向导电性。

2.射极输出器具有：①输入电阻高，②输出电阻低，③放大倍数为1的特点。

3.互补对称功率放大电路中晶体管工作在甲乙类工作状态，主要是为了克服交越失真。

4.稳压二极管工作在反向击穿区，当外加电压撤除后，管子还是正常的，这种性能称为可逆性击穿。

二、选择题1．电路如图1-1所示，所有二极管均为理想元件，则二极管D1、D2的工作状态为（Ｃ）。

A.D1、D2均截止B. D1、D2均导通C. D1导通，D2截止D. D1截止，D2导通B图1-1 图1-22．电路如图1-2所示，二极管为理想元件，则电压U AB为（ A ）。

A. 6VB. 3VC. 9VD. 不确定3.某晶体管工作在放大状态，测得三极电位分别是①～1.7V，②～1V，③～6.5V，则对三个电极的判定，( B )是正确的。

A.①～E，②～B，③～CB.①～B，②～E，③～CC.①～C，②～B，③～ED.①～B，②～C，③～E4.若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为( C )。

A.正、反向电阻相等B.正向电阻大，反向电阻小C.反向电阻很大，正向电阻很小D.正、反向电阻都等于无穷大5.在N型半导体中参与导电的多数载流子是( A )。

A.自由电子B.空穴C.正离子D.负离子6.当温度升高时，晶体管的穿透电流I CEO ( A)。

A.增大B.减小C.不变D.无法确定7. 对于三极管放大作用的实质，下列说法正确的是（D）。

A.三极管可以把小能量放大成大能量B.三极管可以把小电流放大成大电流C.三极管可以把小电压放大成大电压D.三极管用较小的电流控制较大的电流8. 由共射极放大电路组成的两级阻容耦合放大电路，若将第二级换成射极输出器，则第一级的电压放大倍数将（A）。

A.增大B.减小C.不变D.为零9.电路如图1-3所示，设DZ1的稳定电压为6V，DZ2的稳定电压为12V，设稳压管的正向压降为0.7V，则输出电压U o等于（ B ）。

第1章电路的基本知识1.1电路的概念 (1) 略(2) 电路通常由电源、负载和中间环节(导线和开关)等部分组成。

A •电源的作用：将其他形式的能转换成电能。

B •负载的作用：将电能转换成其他形式的能。

C •中间环节的作用：传递、分配和控制电能。

1.2电路中的主要物理量 (1) 零、负电位、正电位 (2) 3、1.5、3、1.5、0、3 (3) -7,-5 1.3电阻 (1) 3: 4 (2)查表1.3，知锰铜合金的电阻率 J =4.4 10亠」m1.4欧姆定律 (1)电动势、内压降(2)当R= R 时，电路处于开路状态，其特点是电路中电流为零，电源端电压等于电 源电动势；当R=0时，电路处于短路状态，其特点是短路电流极大，电源端电压等于。

由于I =0.22A=220mA . 50mA ，故此人有生命危险。

1.5电功与电功率P 40(2)略(3) W 二Ult =220 0.2 7200 = 316800J思考与练习一、 判断题1" 2. X 3. V 4. X 5. V 6. X 7. X 8. V 9. X 二、 选择题1. C2. C3. B4. B5. B6. B7. C8. B根据t ，得1RS 3 0.21 10 P 4.4如0二=1.43 m(3)U 220R "1000= 0.22 A(1)t=W 二空£=25h三、填空题1 •正、相反；2•参考点；3•负极、正极； 4 •高、低、低、高； 5•材料、长度、横截面积、 R - ； 6• 1800、土 5%; 7. 220S四、计算题1 • U ab =V a -V b =10 - 5 = 5VU bc *b-V c =5-(-5) =10 V U ac 二V a-V c =10 -(-5) =15V U ca - —U ac - - 15VR = U420门I0.2 220100 10(2)U =IR =2 100=200V(3) U r =lr =2 10 =20V 4.( 1)P =UI = 220 4 =880W(2)W 二 Pt =880 1800 =1584000J2 2(3) Q =l Rt =4 0.5 1800 =14400J(4) E =W -Q =1584000 -14400 =1569600 J第2章直流电路的分析与计算2.1电阻的连接(1) I mb =0.5AR 1 4U 2 = IR 2 =0.5 20 =10V U U U 2 =210 =12VR 2故 P 2』P 二10 28 =14WR 2 202. I24 120= 0.2A 3・(1)(2)由于P P 2 R 1 U 2 R 2 R 1WORD 格式整理10(3) (a ) R ab(b) R ab(R R)RR 」R 3(R R) R (c) R ab=R=1门R (2 R)RR（汀）R32 —Q 52.2基尔霍夫定律 (1) 5、3、6、3 (2) 假设I 2、I 3的方向和回路绕行方向如图 I 1 R 1 1 3R 3 = E 1 12 R 2 T 3 R 3 = E2 0.008 I 2 =丨3 0.008 50 8OI3 =3 I 丨2艮 +8013 =12解得 =0.0245 A=24.5mA =0.0325 A=32.5mA R 2 = 384门2.3电压源与电流源的等效变换 （1） I s =—、不变、并、E — I s r 、不变、r （2） （ a ）把两个电压源等效变换为电流源，如图- ----1Q0Q200 n 10¥ a -O rn,evO匸(a)2.2（ a ）所示。

第2章习题解答2-1 试用电压源与电流源等效变换的方法计算题图2-1中8Ω电阻两端的电压U cd 。

解：根据题目的要求，应将题图2-111 将题图3Ω电阻可以直接合并为4Ω电阻；将解题图11(a)所示电路中10A 2Ω电阻，作为10A 电流源的内阻；注意：（1）在多个电源共同作用的电路中，欲进行电源合并化简时，并联的电压源不能直接合并，而串联的电流源也不能直接合并；（2）待求电压U cd 是8Ω电阻上的电压降，因此，在等效变换过程中一定要保留该电阻不被变换掉，否则，将无法计算U cd ；（3）在两种电源的等效变换过程中，理想电流源电流的方向（即箭头）应和理想电压源电压的极性（即＋极性）对应；（4）回路中多段电压求和时，一定要遵照基尔霍夫第二定律进行运算，否则容易出错。

2-2 试用电压源与电流源等效变换的方法计算题图2-2中3Ω电阻中的电流I 。

题题2-1 -+cd U-+cd U 解题图11(a)-+cdU 解题图11(b) -+cd题题2-2解题图12(a)解题图12(i)解题图12(j)解：根据题目的要求，应用两种电源的等效变换法，将题图2-2所示电路按照解题图12所示的变换顺序，最后化简为解题图12(j)所示的电路，电流I 为A 2.0822I =+=注意：(1) 一般情况下，与理想电流源串联的电阻可视为短路、而与理想电压源并联的电阻可视为开路。

故题图2-2所示电路最左边支路中的2Ω电阻可视为0；（2）在变换过程中，一定要保留待求电流I 的支路不被变换掉；（3）根据电路的结构，应按照a-b 、c-d 、e-f 的顺序化简，比较合理。

2-3 计算题图2-3中1Ω电阻上的电压U ab 。

V题题2-3Ω解题图13(b)ΩΩ解题图13(e)13的顺序化简，将题图2-3所示U ab 为2-4 试用电压源与电流源等效变换的方法计算题图2-4中2Ω电阻中的电流I 。

36题题2-4解题图14(a)解： A 122228I =++-=2-5 应用支路电流法计算题图2-5所示电路中的各支路电流。

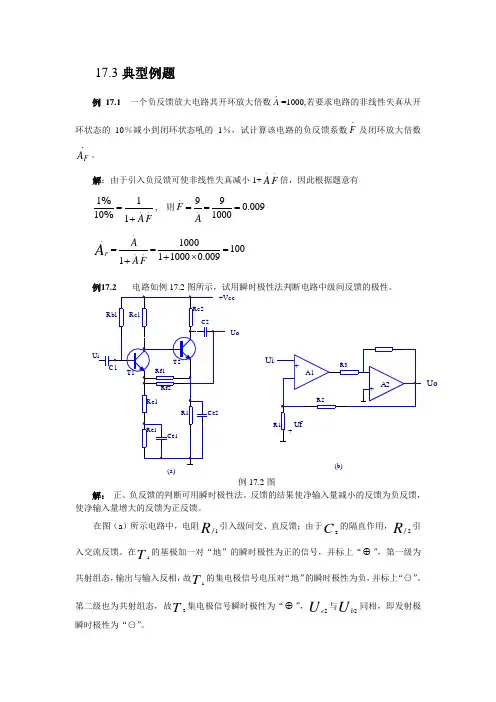

电工学（电子技术）习题答案第二部分第六版秦曾煌主编17.3典型例题.例17.1 一个负反馈放大电路其开环放大倍数A=1000,若要求电路的非线性失真从开.环状态的10％减小到闭环状态吼的1％，试计算该电路的负反馈系数F及闭环放大倍数.AF。

解：由于引入负反馈可使非线性失真减小1+AF倍，因此根据题意有.1?9, 则?F???0.009 ...10%1?*****...AF?A1?AF...?1000?1001?1000?0.009例17.2Rb1电路如例17.2图所示，试用瞬时极性法判断电路中级间反馈的极性。

+VccRc1Rc2C2UoUiC1T1Rf1*****2T2Ui+_A1R2R3_+A2Rf2UoRe1R1R e1Ce2R1Ce1_+Uf(a)(b)例17.2图解：正、负反馈的判断可用瞬时极性法。

反馈的结果使净输入量减小的反馈为负反馈，使净输入量增大的反馈为正反馈。

在图（a）所示电路中，电阻Rf1引入级间交、直反馈；由于C2的隔直作用，Rf2引入交流反馈。

在T1的基极加一对“地”的瞬时极性为正的信号，并标上“?”，第一级为一”共射组态，输出与输入反相，故T1的集电极信号电压对“地”的瞬时极性为负，并标上“○。

第二级也为共射组态，故T2集电极信号瞬时极性为“?”，一”瞬时极性为“○。

Ue2与Ub2同相，即发射极由于UUe2一”为“○，经电阻RRf1一”馈送至T1管发射极的信号瞬时极性也为“○，使T1管b、e间的净输入信号增加，故由于为“?”，经电阻Rf2f1引入的级间反馈为正反馈。

c2馈送至T1管发射极的信号瞬时极性也为“?”，使T1f2管b、e 间的净输入信号减弱，故R引入的级间反馈为负反馈。

在图（b）所示电路中，电阻R2引入级间交直流反馈。

运算放大器电路反馈极性的判断同样可采用瞬时极性法。

运放通常有两个输入端，即反相输入端U?和同相输入端U。

前者和输出U0相位相反，后者和输出U0相位相同。

第2章 习 题 解 答2-1、写出下列各相量所对应的时间函数：（1）12________1072A, 5150A; I I =︒=-︒∠∠ （2）m 2m ________200120V, 30060V U U =︒=-︒∠∠。

解：（1）1272) A, 150) A i t i t ωω=+︒=-︒ （2）2200sin(120) V, 300sin(60) V u t u t ωω=+︒=-︒2-2、试求下列各相量所代表的同频率正弦量之和，并写出它们的时间表达式：（1）1___1.517I =︒∠A ，2____70042 mA;I =-︒∠ （2）1m ____40150I =︒∠ A ，2m ____0.02530 kA I =-︒∠。

解：（1）12 1.5(cos17jsin17) A 0.7[cos(42)jsin(42)] A I I I =+=︒+︒+-︒+-︒ ______(1.954j0.02) A 1.9540.85A =-=-︒∠即 0.85) A i t ω=-︒ （2）m 1m 2m I I I =+ ____________(4015025 150)A 15150A =︒-︒=︒∠∠∠ 即 15sin(150) A i t ω=+︒2-3、设有正弦电流1214.14sin(50) A, 28.3cos(50) A,i t i t ωω=-︒=-︒ 写出它们的最大值和有效值相量表示式，并画出相应的相量图。

解：j501m 1________14.14e A 14.1450A, 1050A I I -︒==-︒=-︒∠∠j(9050)2m 2______28.3e A 28.340A,2040A I I ︒-︒==︒=︒∠∠ 相量图如图2-55所示。

图2-55 题2-3相量图2-4、如图2-41所示，已知1230) A, A,i t i t =-︒= 求i 3和三只电流表的读数（电流表的读数是有效值）。
