高等教育出版社第16章 机械设计基础第五版滚动轴承

高等教育出版社第16章 机械设计基础第五版滚动轴承

计算准则： 一般轴承 —疲劳寿命计算（针对点蚀） 静强度计算
低速或摆动轴承 —只进行静强度计算
高速轴承 —进行疲劳寿命计算、校验极限转速。
二、轴承寿命
轴承的寿命：轴承的一个套圈或滚动体材料出现第 一个疲劳扩展迹象前，一个套圈相对 于另一个套圈的总转数，或在某一转 速下的工作小时数。
由于制造精度、材料的差异，即使是同样的材 料、同样的尺寸以及同一批生产出来的轴承，在完 全相同的条件下工作，它们的寿命也不相同，也会 产生和大得差异，甚至相差达到几十倍。 一个具体的轴承很难预知其确切的寿命，但 试验表明，轴承的可靠性与寿命之间有如P278图 16-6的关系曲线。
如图所示，有两种 受力情况：
（1）若FA+FS2>FS1
由于轴向固定，轴不能向右 移动，即轴承1被压紧，由力 的平衡条件得： FA
O1
O2
轴承1（压紧端）承受的轴向载荷为：
Fa1 FA Fs 2
轴承2（放松端）承受的轴向载荷为：
Fa 2 FS 2
（1）若FA+FS2<FS1
即FS1-FA>FS2，则轴承2被压紧，由力的平衡 条件得： 轴承1（放松端）承受的轴向载荷：
N
三、当量动载荷的计算
滚动轴承的基本额定动载荷是在一定的试验 向心轴承是指轴承受纯径向载荷， 条件下确定的。
推力轴承是指承受中心轴向载荷。
如果作用在轴上的实际载荷既有径向载荷， 又有轴向载荷，则必须将实际载荷换算成与试验 条件相当的载荷后，才能和基本额定动载荷进行 比较。换算后的载荷是一种假定的载荷，故称为 当量动载荷： 径向载荷 轴向载荷
图a所示的为外圈宽边相对（背对背）安装， 称为反装。图b的为外圈窄边相对（面对面）安装， 称为正装。

南京理工大学机械设计基础(上)试卷 (7)

南京理工大学机械设计基础(上)试卷 (7)

2
�

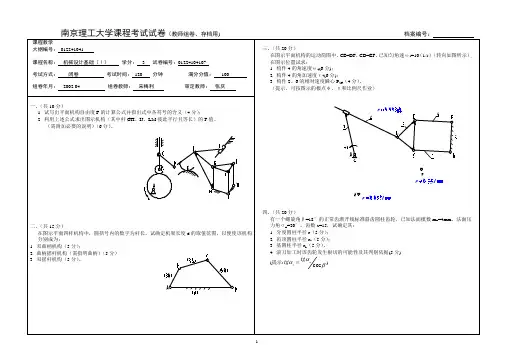

南京理工大学课程考试试卷(教师组卷,存档用)
课程教学 大纲编号: 012241041 课程名称: 机械设计基础(Ⅰ) 考试方式: 组卷年月: 闭卷 2002.04 学分: 3 试卷编号:01224104107 分钟 满分分值: 100
档案编号:
三, (共 20 分) 在图示平面机构的运动简图中, CE=DF, CD=EF. 已知匀角速ω1=10 (1/s) (转向如图所示) , 在图示位置试求: 1. 构件 4 的角速度ω4(6 分); 2. 构件 4 的角加速度ε4(6 分); . 3. 构件 2,6 的相对速度瞬心 P26(4 分) (提示,可按图示的极点φ,π和比例尺作业)
ห้องสมุดไป่ตู้考试时间: 120
组卷教师: 宋梅利
审定教师: 张庆
一, (共 10 分) 1. 试写出平面机构自由度 F 的计算公式并指出式中各符号的含义(4 分) ; 2. 利用上述公式求出图示机构(其中杆 GH,IJ,LM 彼此平行且等长)的 F 值. (需附加必要的说明) 分) (6 .
二, (共 15 分) 在图示平面四杆机构中,圆括号内的数字为杆长,试确定机架长度 d 的取值范围,以便使该机构 分别成为: 1. 双曲柄机构(5 分) ; 2. 曲柄摇杆机构(需指明曲柄) 分) (5 3. 双摇杆机构(5 分) .
tgα n
cos β
)
1
五, (共 15 分) 在图示轮系中,圆括号内的数字为齿数,试确定: 1. 传动比 i71 的大小(12 分) ; 2. ω7 与ω1 的转向关系(3 分) .
六, (共 20 分) 在图示平面机构的运动简图中,各转动副的表示圆恰为其摩擦圆,构件 1,2 间的摩擦系数 f=0.2,构件 4 上作用有生产阻力 Pr,各杆质量不计.当凸轮以角速度ω1 转动时,试确定: 1. 机架与分别对构件 1,2,4 的总反力 R51 , R52 , R54 的作用线及指向(应在图中显示作业过 程并给出其力学依据) (18 分) ; 2. 作用在凸轮 1 上的平衡力矩 Md 的旋向(2 分) .

机械设计基础--轴承测试题题库

机械设计基础--轴承测试题题库

机械设计基础轴承测试题A卷一、单选题（每题1分）1. 从经济观点考虑，只要能满足使用要求，应尽量选用__________ 轴承。

A 球B 圆柱C 圆锥滚子D 角接触A 刚度和旋转精度B 强度和刚度C 强度D 刚“度8. 只能承受轴向载荷而不能承受径向载荷的滚动轴承A 深沟球轴承B 推力球轴承C 圆锥滚子轴承D 圆柱滚子轴承9. 滚动轴承的公差等级代号中，_______ 级代号可省略不写。

A2B0C6D510. 一般转速的滚动轴承，其主要失效形式是疲劳点蚀，因此应进行轴承的。

A 寿命计算B 静强度计算C 硬度计算D 应力计算11.在相同的尺寸下，能承受的轴向载何为最大。

A 角接触球轴承B 深沟球轴承C 圆锥滚子轴承D 圆柱滚子轴承12.对于工作温度变化较大的长轴，轴承组应采用的轴向固定方式。

A 两端固定B 一端固定，一端游动C 两端游动D 左端固定，右端游动二、判断题（每题1分）1.滚动轴承的内圈与轴径、外圈与座孔之间均系用基孔制。

1错误2. 滚动轴承的内部轴向力是由外轴向载荷所产生的。

2•错误3. 部分式滑动轴承，轴瓦磨损后可调整间隙。

3正确4. 载荷大、冲击大，宜采用滚子轴承。

4正确5. 滚动轴承的主要失效形式为磨损。

5•错误6. 滚动轴承内径代号为05,则表示内径为50mm。

6•错误7. 一般轴承盖与箱体轴承孔壁间装有垫片，其作用是防止轴承端盖处漏油。

7错误8. 滑动轴承的油孔应开在非承载区。

8正确9. 径向滑动轴承是不能承受轴向力的。

9正确10. 球轴承和滚子轴承相比，后者承受重载荷和耐冲击能力较强。

10.正确三、填空题（每题1分）1.滚动轴承的代号由（前置代号）、基本代号和（后置代号）组成。

2. 滚动轴承的内、外圈及滚动体常用（特殊轴承钢）制造，热处理后其硬度不低于（61 ）HRC。

3. 代号为6208的轴承，其内径应是（40mm ）。

_4. 当滚动轴承的转速n v 1rpm时，其失效形式为（过大的塑性变形）。

机械设计基础滚动轴承

机械设计基础滚动轴承

较高 低
2’~4’ 不允许
能承受较大旳径向。因 线性接触，内外圈只允 许有小旳相对偏转。除U 构造外，还有内圈无挡 边(NU)、外圈单挡边 (NF)、内圈单挡边(NJ)等 型式
只能承受径向载荷。承 载能力大，径向尺寸特 小。一般无保持架，因 而滚针间有摩擦，极限 转速低。
几点阐明：因为构造不同，各类轴承旳使用性能也不相同，现阐明如下。
设计：潘存云
主要承受径向载荷，
同步也能承受少许
中
轴向载荷。因为外
2˚ ~3˚ 滚道表面是以轴承
中点为中心旳球面，
故能调心。
表16-2 滚动轴承旳主要类型和特征（续）
轴承名称、 类型及代号
构造简图 承载方向 极限转速 允许角偏差
主要特征和应用
调心滚 子轴承 20230C
设计：潘存云
能承受很大旳径向载荷
前置代号
基本代号共5位
（ 成套轴承分 部件代号
0
）
类
尺寸系列代号
型
宽(高)度 直径系列
代 系列代号 代号
号
后置代号 或加
注：
代表字母；
代表数字
1. 前置代号----成套轴承分部件代号。 是轴承代号旳基础，有三项 2. 基本代号：表达轴承旳基本类型、构造和尺寸。
类型代号 ----左起第一位，为0（双列角接触球轴承） 则省略。
6 2 2 03
轴承内径 d=17 mm 直径系列代号，2(轻)系列 宽度系列代号，2(宽)系列 深沟球轴承 7 (0) 3 12 AC / P6
公差等级6级 公称接触角 α=25˚ 轴承内径 d=12×5=60 mm 直径系列代号，3(中)系列 宽度系列代号，0(窄)系列，代号为0，不标出 角接触球轴承

机械设计章节练习题(含答案)——滚动轴承

机械设计章节练习题(含答案)——滚动轴承

第17章滚动轴承1．基本代号：类型代号，尺寸系列、内径系列2．工况分析:套圈、滚动体的应力、循环特性r3．失效与准则: 疲劳破坏,永久变形,设计准则4．寿命计算：寿命指数,当量动载荷，当量静载荷，寿命计算5．组合设计:轴承的定位、调整、安装、配合，润滑与密封【思考题】17-1 在机械设计中,选择滚动轴承类型的原则是什么？一般优先选用什么类型的轴承？17—2 滚动轴承的代号由几部分组成?基本代号又分几项内容？基本代号中各部分代号是如何规定的？17-3 滚动轴承的应力特性和主要失效形式是什么？17—4 什么是滚动轴承的基本额定寿命?什么是滚动轴承的基本额定动载荷？17—5 当量动载荷的意义和用途是什么?如何计算？17—6 滚动轴承寿命计算一般式是什么？考虑温度系数、载荷系数、可靠性系数后的计算公式是什么？17-7 何时要进行滚动轴承的静载荷计算?17-8滚动轴承装置结构设计时应考虑哪些问题?17-9自行车前后轮采用的是何种轴承？有什么结构特点？A级能力训练题1.滚动轴承套圈及滚动体常用钢的牌号为。

(1）20Cr （2）20CrV （3）GCr15 （4）18CrMnTi2.滚动轴承代号由三组成,其中前段代号表示。

后段为补充代号,用来表示 .（1）轴承的厂牌名称 (2）对轴承制造提出的特殊要求(3）轴承游隙组别与精度等级（4)轴承精度等级与结构特点3.能很好地承受径向载荷与轴向载荷的联合作用的轴承类型是。

(1）圆锥滚子轴承（3）单列向心短圆柱滚子轴承（2）球面滚子轴承 (4）向心推力球轴承滚动轴承4.一批在同样载荷和同样工作条件下运转的型号相同的滚动轴承，它们的寿命。

（1）相同（2）不相同 (3）90℅轴承的相同（4）最低时应该相同5.一个滚动轴承的额定动载荷，是指该型号轴承，轴承所能承受的载荷。

（1）使用寿命为106转时 (2)额定寿命为106转时（3）平均寿命为106转时（4)该轴承可靠度为95％时6.滚动轴承的额定静载是指滚动体直径万分之一时的载荷。

机械设计基础--滚动轴承 ppt课件

机械设计基础--滚动轴承 ppt课件

2. 基本代号：表示轴承的基ppt课本件 类型、结构和尺寸。 16
调心球轴承 调心滚子轴承 圆锥滚子轴承
10000
20000
30000
a)单向 b)双向
推力球轴承 50000
推力圆柱
深沟球轴承 角接触球轴承 滚子轴承 圆柱滚子轴承 滚针轴承
60000
70000
80000
N0000 a) NA0000
12
512 低 不允许 受单向轴向负荷，两
13
513
个圈的内孔不一样大，
14
514
内孔较小的与轴配合， 内孔较大的与机座固
定。双向推力球轴承
可以承受双向轴向负
荷，中间圈与轴配合，
22
522
另两个圈为松圈
23
523
低 不允许
高速时，由于离心
力大，寿命较低。常
24
524
用于轴向负荷大、转
ppt课件
速不高的场合 7
40
22、28、32及500以上 /内径
230/500 62/22
500 22
ppt课件
21
表16-3 滚动轴承代号的排列顺序
前置代号
基本代号
后置代号 或加
（ 成套轴承分 部件代号
）
类
尺寸系列代号
型
宽(高)度 直径系列
代
系列代号 代号
号
注：
代表字母；
代表数字
3. 后置代号 ---- 用字母（或加数字）表示。
代表数字
内径代号 ---- 基本代号左起第四、五位。
表16-5 轴承的内径代号
内径代号
00 01
02
03
轴承内径尺寸 mm 10

南京理工大学机械设计基础(下)试卷01224104206

南京理工大学机械设计基础(下)试卷01224104206

3.
图示传动中，蜗杆 1 （左旋）主动，转向如图所示。为使轴Ⅱ、Ⅲ上传动件轴向力抵消一 部分，试确定： （1）蜗轮 2 的旋向和转向。 （2）斜齿轮 3 、 4 的旋向和转向。 （3）用图表示轴Ⅱ上传动件的各分力。 （4）圆锥齿轮 5 应如何配置。 （即圆锥齿轮 5 应在哪个位置）（12 分） 。
1
4.
（1）分析图示结构设计的错误（用数字标出并说明） 。 （2） 画出正确结构（10 分）
2的热平衡核算不满足要求时，可以采用哪些措施？ 3、 齿轮传动产生动载荷的原因是什么？ 4、 三角带传动中，为什么要验算下列几项： （1） 5m / s ≤ ν ≤ 25m / s （2） δ 1 ≥ 120
o
考试时间： 120 分钟
组卷年月： 2002.04 组卷教师：陈敏 审定教师：范元勋 一．选择题： 1.5 分/题，共 12 分） （ 1．柱销式联轴器是属于▁▁▁联轴器。 （1）固定式 （2）可移式 （3）弹性 （4）安全 2．三角带传动中带轮最常用的材料是▁▁▁。 （1） A3 （2） 45 号钢 （3） HT 15 − 33
（3） D1 ≥ Dmin 5、 说明螺栓联接，螺钉联接的结构特点及其应用上的不同之处。 6、 设计非液体摩擦向心滑动轴承应验算什么？ 四、分析计算和结构改错题： 1．轴支承在 30314 滚动轴承上，轴端锥齿轮所受的轴向力为 Fa ， （自己确定其方向） 。左轴承 （4）塑料 记为 1 ，右轴承记为 2 ，如图示安装。 （1）说明轴承代号的含义。 （2）若轴承径向力 R1 > R2 ，试写出两轴承上轴向载荷的计算式。 （12 分）
'
2.
其传递的扭矩 T = 1200 N .m ， 若使用 M 16 图示刚性联轴器， 螺栓孔分布圆直径 D = 160mm ， 的普通螺栓（螺纹内径 d1 = 13.84mm ） ，被联接件接合面的摩擦系数 f = 0.25 ，防滑系数

《机械设计基础》(贾磊)课件 第15章 滚动轴承

《机械设计基础》(贾磊)课件 第15章 滚动轴承
2．塑性变形
在过大的静载荷或冲击载荷的作用下，滚动体或滚道上可能会产生塑性变 形，出现凹坑，以致轴承的摩擦增大，回转精度降低，从而使轴承产生剧烈 的振动和噪声。
3．磨损
轴承在多尘或密封不可靠、润滑不良、保养不当等条件下工作时，滚动体 或套圈滚道易产生早期磨粒磨损、胶合、套圈和保持架破损等非正常失效， 因此应在使用、维护和保养轴承时充分注意这一点。
6000
6
（0）2
6200
6
（0）3
6300
6
（0）4
6400
主要承受径向载
荷，也能承受一定
1
高 8΄～16΄
的双向轴向载荷，
转速较大，应用广
泛
圆柱滚 子轴承
圆柱滚 子轴承
N
10
N1000
有一个套圈（内、
N
（0）2
N200
外圈）可以分离，
N N
22 （0）3
N2200 N300
1.5～3
高
2΄～4΄
是指结构、内径和外径均相同的同类轴承在宽度方 向上的变化系列，分别用数字0～9表示。当宽度系 列为0系列时，可省略（调心滚子轴承和圆锥滚子 轴承不可省略）。
高度系列：
是指内径相同的轴向接触轴 承在高度方向上的变化系列。
直径系列：
是指内径相同的同类轴承 在外径和宽度方面的变化 系列，如图15-5所示。
5．经济性 轴承类型不同，其价格也会有所不同。
:::::《机械设计基础》:::::
● 15.3 滚动轴承的计算
15.3.1 滚动轴承的受力分析
图15-6 滚动轴承径向载荷分布图
:::::《机械设计基础》:::::
● 15.3 滚动轴承的计算

《机械设计基础》第十一章 滚动轴承.

《机械设计基础》第十一章 滚动轴承.
号代 号
1. 基本代号 表示轴承的基本类型、结构、尺寸，是轴承代号的基础。
基本代号左起第一位——类型代号。若代号为“0”（双列角接触球 轴承）则可省略。
尺寸系列代号由轴承的宽度系列代号（基本代号左起第二位）和直 径系列代号（基本代号左起第三位）组合而成。
代号 宽度系列 直径系列
7 --超特轻
8 90 1 23456
对于α＝0º的向心轴承
Fr δ0
Fmax 径向载荷的分布
Fmax
5Fr z
1. 疲劳破坏 滚动轴承工作过程中，滚动体相对内圈不断转动，滚动体与滚道接触
表面受变应力。此变应力可近似看作载荷按脉动循环变化。 由于脉动接触应力的反复作用，首先在滚动体或滚道的表面下一定深
度处产生疲劳裂纹，继而扩展到接触表面，形成疲劳点蚀。
3. 角偏差
轴承由于安装误差或轴的变形等都会引起内外圈中心线发生相对倾 斜。其倾斜角称为角偏差。
角偏差较大时会影响轴承正常运转， 在这种场合下应采用调心轴承。
调心轴承的外滚道表面是球面， 能自动补偿两滚道轴心线的角偏差， 从而保证轴承正常工作。
滚针轴承对轴线偏斜最为敏感， 应尽可能避免在轴线有偏斜的情况下 使用。
正装（外圈窄边相对安装）
反装（外圈宽边相对安装）
Fr
1
S1
Fa
R1
S2
2
R2
Fa S1
S2
2
R2
S2
S2
Fr
1
S1
Fa
R1
Fa S1
Fr
1
S1
Fa
R1
S2
2
R2
Fa S1
S2
2
R2S2S2源自Fr1S1

机械设计基础轴承篇.ppt

机械设计基础轴承篇.ppt
轴承的密封方法很多，通常可归纳成三类，即 1、接触式密封 2、非接触式密封 3、组合式密封
返回本节
接触式密封
机械设计基础
这类密封的密封件与轴直接接触起密封作用。工作时轴旋转，密 封件不转，密封件与轴之间有摩擦与磨损，故轴的转速较高时不宜 采用。
接触式密封常见的形式有：
(1)毡圈密封 (2)密封圈式密封
机械设计基础
本讲小结
1、滚动轴承类型的代号（熟知） 2、常用滚动轴承类型的选择原则（掌握） 3、滚动轴承的组合设计（熟知） 4、滚动轴承的选择计算（熟练掌握）
