机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。

《机械设计基础2》试题样卷库(问答题答案)《机械设计基础2》试题样卷库（问答题答案）一、简答题1. 什么是机械设计的目标和内容？机械设计的目标是设计出满足特定功能和性能要求的机械产品。

其内容包括产品的结构设计、材料选择、工艺过程、性能评估等方面。

2. 请简述机械设计过程中的设计选择原则。

设计选择原则包括功能和性能要求优先原则、最小重量法则、强度和刚度要求原则、工艺性和可靠性原则、经济性原则等。

3. 什么是机械设计中的静力学基本原理？请列举其中的三个公式。

静力学基本原理是研究物体在静止或恒定速度平衡状态下受力分析的学科。

其中的三个公式包括受力平衡条件、杠杆定律和三角形合力条件。

4. 请简述机构设计中的并联和串联概念。

并联是指两个或多个零件或部件同时作用于同一物体，共同完成一定工作的机构形式。

串联是指两个或多个零件或部件依次连接、作用和相互传递动力的机构形式。

5. 请简述机械设计中的轴的选用原则。

轴的选用原则包括强度和刚度要求、转动精度和位置精度要求、基本荷载和工作条件、加工工艺和材料可供性等方面。

二、计算题1. 某机械零件由A、B两个子零件组成，并行工作。

子零件A的可靠性为0.98，子零件B的可靠性为0.99，请计算整个零件的可靠性。

整个零件的可靠性可以通过子零件的可靠性进行连续可靠性计算，即整体可靠性 = 子零件A的可靠性 ×子零件B的可靠性 = 0.98 × 0.99= 0.9702。

2. 一个分度盘齿轮机构由齿轮G1、G2和齿条组成，已知齿轮G1的模数m=4mm，齿轮G2的齿数Z2=25，齿条的运动速度v=20m/min，请计算分度盘齿轮机构的传动比。

分度盘齿轮机构的传动比可以通过齿轮齿数比来计算，即传动比 =齿轮G2的齿数Z2 / 齿轮G1的齿数Z1。

由模数公式m = π × (Z1+Z2) /(2 ×传动比)，可得传动比为：传动比= Z2 / (π × m) = 25 / (π × 4) ≈ 1.99。

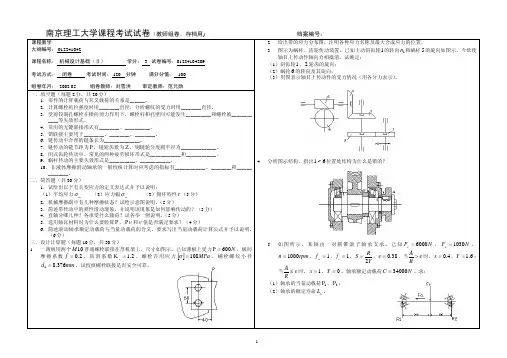

1南京理工大学课程考试试卷（教师组卷、存档用)档案编号：课程教学大纲编号：012241042课程名称：机械设计基础（Ⅱ）学分：3试卷编号：01224104209考试方式：闭卷考试时间：120分钟满分分值：100组卷年月：2002.05组卷教师：刘雪洪审定教师：范元勋2.给出带的应力分布图，注明各种应力名称及最大合成应力的位置。

3.图示为蜗杆、齿轮传动装置，已知主动斜齿轮1的转向1n 和蜗杆5的旋向如图示。

今欲使轴Ⅱ上传动件轴向力相抵消，试确定：（1）斜齿轮1、2轮齿的旋向；（2）蜗轮6的转向及其旋向；（3）用图表示轴Ⅱ上传动件的受力情况（用各分力表示）。

4.分析图示结构，指出6~1位置处结构为什么是错的？5.如图所示，某轴由一对圆锥滚子轴承支承。

已知N F r 6000=，N F a 1030=，rpm n 1000=，1=p f ，1=t f ，Y R S 2=，38.0=e ，当e RA>时，4.0=x ，6.1=Y ；当e RA≤时，1=x ，0=Y 。

轴承额定动载荷N C 34000=。

求：（1）轴承的当量动载荷1P 、2P ；（2）轴承的额定寿命h L 。

一．填空题（每题2分，共20分）1．零件的计算载荷与名义载荷的关系是▁▁▁。

2．计算螺栓抗拉强度时用▁▁▁▁直径，分析螺纹的受力时用▁▁▁▁直径。

3．受剪铰制孔螺栓在横向剪力作用下，螺栓杆和孔壁间可能发生▁▁▁▁▁和螺栓被▁▁▁▁▁▁等失效形式。

4．常用的无键联接形式有▁▁▁▁、▁▁▁▁▁。

5．销联接主要用于▁▁▁▁、▁▁▁▁、▁▁▁▁。

6．链传动中合理的链条长为▁▁▁▁▁▁▁。

7．链传动的链节距为P ，链轮齿数为Z ，则链轮分度圆半径为▁▁▁▁▁▁▁。

8．闭式齿轮传动中，常见的两种疲劳损坏形式是▁▁▁▁▁▁和▁▁▁▁▁▁。

9．蜗杆传动的主要失效形式是▁▁▁▁▁、▁▁▁▁▁▁。

10．非液体摩擦滑动轴承的一般校核计算时应考虑的指标有▁▁▁▁▁▁、▁▁▁▁和▁▁▁▁▁▁▁。

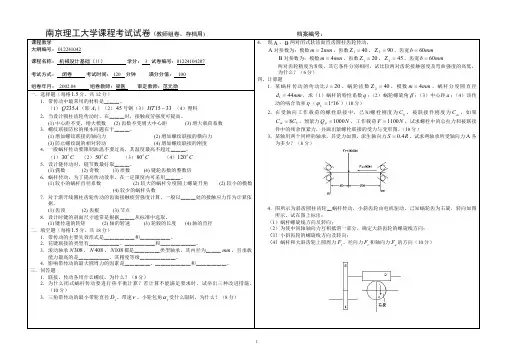

南京理工大学课程考试试卷（教师组卷、存档用)档案编号：课程教学大纲编号：012241042课程名称：机械设计基础（Ⅱ）学分：3试卷编号：01224104207考试方式：闭卷考试时间：120分钟满分分值：100组卷年月：2002.04组卷教师：梁医审定教师：范元勋4.现A 、B 两对闭式软齿面直齿圆柱齿轮传动，A 对参数为：模数mm m 2=，齿数401=Z ，902=Z ，齿宽mmb 60=B 对参数为：模数mm m 4=，齿数201=Z ，452=Z ，齿宽mmb 60=两对齿轮精度为8级，其它条件分别相同，试比较两对齿轮接触强度及弯曲强度的高低，为什么？（6分）四、计算题1．某蜗杆传动的传动比20=i ，蜗轮齿数402=Z ，模数mm m 4=，蜗杆分度圆直径mm d 441=，求（1）蜗杆的特性系数q ；（2）蜗轮螺旋角β；（3）中心距a ；（4）该传动的啮合效率η（'161o=νϕ）（10分）2．在受轴向工作载荷的螺栓联接中，已知螺栓刚度为b C ，被联接件刚度为m C ，如果b m C C 8=，预紧力N Q p 1000=，工作载荷N F 1100=，试求螺栓中的总拉力和被联接件中的残余预紧力，并画出紧螺栓联接的受力与变形图。

（10分）3．某轴用两个同样的轴承，其受力如图。

派生轴向力R S 4.0=，试求两轴承所受轴向力A 各为多少？（8分）4．图所示为斜齿圆柱齿轮▁蜗杆传动，小斜齿轮由电机驱动。

已知蜗轮齿为右旋，转向如图所示。

试在图上标出：（1）蜗杆螺旋线方向及转向；（2）为使中间轴轴向力互相抵消一部分，确定大斜齿轮的螺旋线方向；（3）小斜齿轮的螺旋线方向及转向；（4）蜗杆和大斜齿轮上圆周力t F 、径向力r F 和轴向力a F 的方向（10分）一．选择题（每格5.1分，共12分）1．带传动中最常用的材料是▁▁▁。

（1）A Q 235（即3A ）（2）45号钢（3）3315-HT （4）塑料2．当设计圆柱齿轮传动时，在▁▁▁时，接触疲劳强度可提高。

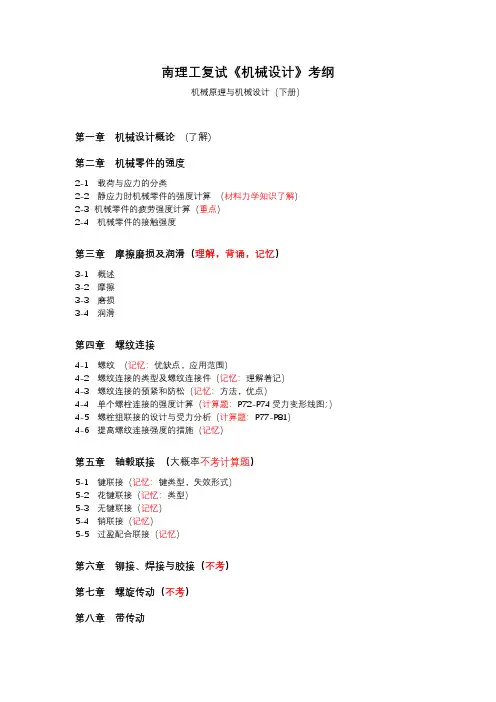

南理工复试《机械设计》考纲机械原理与机械设计（下册）第一章机械设计概论(了解)第二章机械零件的强度2-1 载荷与应力的分类2-2 静应力时机械零件的强度计算（材料力学知识了解）2-3机械零件的疲劳强度计算（重点）2-4 机械零件的接触强度第三章摩擦磨损及润滑（理解，背诵，记忆）3-1 概述3-2 摩擦3-3 磨损3-4 润滑第四章螺纹连接4-1 螺纹（记忆：优缺点，应用范围）4-2 螺纹连接的类型及螺纹连接件（记忆：理解着记）4-3 螺纹连接的预紧和防松（记忆：方法，优点）4-4 单个螺栓连接的强度计算（计算题：P72-P74受力变形线图；）4-5 螺栓组联接的设计与受力分析（计算题：P77-P81）4-6 提高螺纹连接强度的措施（记忆）第五章轴毂联接（大概率不考计算题）5-1 键联接（记忆：键类型，失效形式）5-2 花键联接（记忆：类型）5-3 无键联接（记忆）5-4 销联接（记忆）5-5 过盈配合联接（记忆）第六章铆接、焊接与胶接（不考）第七章螺旋传动（不考）第八章带传动8-1 概述（记忆：优缺点，带类型）8-2 带传动工作情况分析（全看：计算题+原理）8-3 V带传动的设计计算（了解）8-4 V带轮设计（了解：P143-P145）8-5 带的张紧与维护（了解）第九章链传动9-1 概述（记忆：优缺点）9-2 传动链的结构特点（记忆：参数，标记方式，适用范围）9-3 滚子链链轮的结构和材料（只看P156最后一段4.）9-4 链传动的几何计算（可不看）9-5 链传动的运动特性（计算+理解+记忆：动载荷影响因数）9-6 链传动的受力分析（了解）9-7 链传动的失效形式及承载能力（只记忆：1.链传动失效形式）9-8 链传动的设计计算（记忆，不考计算题）9-9链传动的布置、张紧及润滑（了解）第十章齿轮传动（大题：判断力方向）10-1 概述（记忆）10-2 齿轮传动的失效形式与设计准则（重点记忆）10-3 齿轮材料及热处理（了解）10-4 齿轮传动的计算载荷（记忆：四个系数定义和影响因数）10-5 标准直齿圆柱齿轮传动的强度计算（记忆理解：公式中的各个参数）10-6 齿轮传动的设计参数、许用应力与精度选择（记忆: P187）10-7 标准斜齿圆柱齿轮传动强度计算（只记忆公式）10-8 标准圆锥齿轮传动强度计算（只记忆公式）10-9,10-10（不看）10-11 齿轮传动的润滑（记忆：P 212 1.齿轮传动润滑方式）10-12 其他齿轮传动简介（了解）第十一章蜗杆传动11-1 蜗杆传动的类型及特点（记忆：蜗杆类型，传动优缺点）11-2 的主要参数及几何尺寸计算（了解）11-3 普通圆柱蜗杆传动承载能力计算（记忆：）11-4 蜗杆传动的滑动速度及效率（记忆：蜗杆传动的三个效率）11-5 蜗杆传动的润滑及热平衡计算（记忆）11-6 11-7（不看）第十二章轴12-1 概述（记忆）12-2 轴的结构设计（大题：改错题）12-3 轴的强度计算（了解）12-4 轴的刚度计算（了解）12-5 提高轴的强度与刚度的措施（记忆）第十三章滑动轴承13-1 概述（记忆）13-2 径向滑动轴承的主要类型（记忆）13-3 滑动轴承的材料及轴瓦结构（记忆）13-4 滑动轴承的润滑（记忆）13-5 非全液体润滑滑动轴承的计算（记忆）13-6 液体动力润滑径向滑动轴承的设计计算（重点记忆：油楔承载机理、轴承参数选择）13-7 其他形式滑动轴承简介（不看）第十四章滚动轴承14-1 概述（记忆：滚动轴承的特点）14-2 滚动轴承的类型和选择（记忆：命名方法、轴承画法、适用场合）14-3 滚动轴承的受力分析、失效形式及计算准则（主要记忆：失效形式及计算准则）14-4 滚动轴承的动载荷和寿命计算（记忆+计算：额定寿命概念，寿命计算）14-5 滚动轴承的静载荷与极限转速（计算题：P320-P322）14-6 滚动轴承的组合结构设计（改错题：结合轴的知识）第十五章连轴器、离合器和制动器15-1 联轴器（记忆：联轴器类型）15-2 离合器（记忆：离合器类型）15-3 制动器（记忆：制动器类型）第十六章第十七章（不看）。

《机械设计基础》试题和答案《机械设计基础》是机械工程专业的一门重要课程，涵盖了机械设计的基础知识和基本技能。

下面是一份试题和答案，希望能对读者有所帮助。

一、选择题1、下列哪个零件不属于标准件？（） A. 螺栓 B. 轴承 C. 齿轮 D. 连杆答案：D. 连杆2、在机械设计中，哪种材料具有较好的耐磨性和耐腐蚀性？（） A. 铝合金 B. 钢 C. 聚合物 D. 陶瓷答案：D. 陶瓷3、下列哪个零件是机械传动系统中的核心零件？（） A. 轴 B. 轴承 C. 齿轮 D. 联轴器答案：C. 齿轮4、下列哪个参数是用来描述齿轮的尺寸大小的？（） A. 模数 B. 压力角 C. 齿数 D. 螺旋角答案：A. 模数5、下列哪个零件属于常用件？（） A. 弹簧 B. 滚动轴承 C. 联轴器 D. 滑动轴承答案：A. 弹簧二、填空题1、机械设计的基本要求包括________、、、和。

答案：使用性能好、经济性好、可靠性高、安全可靠、环保性好2、根据轴的承载情况，轴可分为________、和。

答案：心轴、传动轴、转轴3、机械传动系统一般由________、________、________和________组成。

答案：原动机、传动装置、工作机构、控制系统4、齿轮的失效形式有________、________、和。

答案：轮齿折断、齿面磨损、齿面胶合、齿面点蚀5、弹簧的特性线有________、和。

答案：直线型、抛物线型、对数型三、简答题1、请简述机械设计在工业设计中的重要性。

答案：机械设计在工业设计中具有举足轻重的地位。

机械设计为产品的实现提供了技术和美学的支撑，是产品性能和使用寿命的重要保障。

同时，机械设计的美学价值也在现代工业设计中发挥着越来越重要的作用，成为产品外观和结构设计的灵感来源。

2、请说明机械零件常用金属材料应具备哪些性能。

答案：机械零件常用金属材料应具备以下性能：力学性能，包括强度、硬度、塑性和韧性等；物理性能，如导热性、导电性和密度等；化学性能，如耐腐蚀性和抗氧化性等；工艺性能，如铸造性、焊接性、切削加工性和热处理性等。

《机械设计》考试大纲一、复习参考书1.《机械设计基础》(下),王华坤、范元勋主编,兵器工业出版社,20012.《机械设计》,濮良贵、纪名刚主编,高等教育出版社,第七版二、复习要点第一章机械设计概论1.机械设计的基本要求及涉及顺序2.机械零件的主要失效形式与设计准则第二章机械零件的强度1.载荷和应力的分类2.静应力下机械零件的强度、主要强度理论及应用3.变应力时机械零件的强度、影响因素、安全系数计算4.提高机械零件疲劳强度的措施,机械零件的接触强度重点:材料和零件极限应力图的应用和单向稳定变应力时疲劳强度的计算第三章摩擦、磨损及润滑1.摩擦的类型及性质2.磨损的类型、机理及其过程3.润滑剂的类型、特性及其主要性能指标第四章螺纹联接与螺旋传动1.螺纹联接的类型与特点2.螺纹联接的预紧与放松的目的、方法和应用3.单个螺栓联接在不同类型载荷作用下的失效形式、强度计算4.螺栓组联接的设计与受力分析5.提高螺纹联接强度的措施重点:螺栓联接的受力分析与强度计算第五章键、花键、销、无键连接及盈联接1.键连接类型、特点与应用2.平键连接的失效形式和强度计算3.花键连接的种类和特点4.销连接及其它各类联接的特点重点:平键连接的失效形式与强度计算第六章带传动1.带传动的类型、特点与应用2.带传动的工作原理、几何关系、受力分析、欧拉公式、最大有效圆周力及影响因素3.带传动的弹性滑动与打滑4.带传动的工作应力分析、失效形式和设计计算准则5.V带传动的设计及参数选择重点:带传动的受力分析、欧拉公式及V带传动的参数选择第七章链传动1.链传动的类型、特点与应用2.链传动的工作原理和运动特性分析和动载荷3.链传动的失效形式、承载能力及设计计算重点:链传动的运动特性、参数选择、极限功率曲线图第八章齿轮传动1.齿轮传动的种类和特点2.齿轮传动的主要失效形式和设计计算准则3.齿轮材料及热处理、配对齿轮的硬度差4.标准直齿圆柱齿轮的受力分析、计算载荷(载荷系数)、齿根弯曲和齿面接触疲劳强度计算要点与要求5.变位齿轮传动强度计算的特点6.斜齿圆锥齿轮传动的受力分析及强度计算特点7.直齿圆锥齿轮传动的受力分析及强度计算特点8.提高齿轮传动强度的措施及其主要参数选择重点:各种齿轮传动的受力分析、失效形式和强度计算特点第九章蜗杆传动1.蜗杆传动的类型、特点2.蜗杆传动的几何尺寸、主要参数3.普通圆柱蜗杆传动的受力分析、失效形式、计算准则及强度计算特点4.蜗杆传动的滑动速度及效率计算5.蜗杆传动的热平衡计算与润滑重点:蜗杆传动的受力分析、强度计算特点和热平衡计算第十章轴1.轴的类型、特点与应用2.轴的结构设计原则与方法、轴与轴上零件的定位3.轴的强度计算:按扭矩计算强度;按弯扭合成计算强度;按疲劳强度理论的安全系数校核的强度4.提高轴强度的措施重点:阶梯轴的结构设计和轴的弯扭合成强度计算第十一章滑动轴承1.滑动轴承的分类、特点与应用2.滑动轴承的材料及轴瓦结构3.滑动轴承的润滑类型与型式4.非液体摩擦滑动轴承的设计计算方法5.流体动压向心滑动轴承形成压力油膜的机理、油压分布、承载能力、温升及主要参数选择6.其它形式滑动轴承的工作原理与特点重点:流体动压轴承工作机理、承载能力、油压分布和参数计算第十二章滚动轴承1.滚动轴承的基本类型、代号、结构特点和选用原则2.滚动轴承元件上应力分布情况、失效形式和计算准则3.滚动轴承的受力分析、向心推力轴承的派生轴向力和实际轴向载荷的计算4.滚动轴承的动载荷和寿命计算5.滚动轴承组合结构设计(支承形式、刚度、固定方式、游隙调整、预紧、装拆、润滑与密封)的原则与要求重点:滚动轴承的受力分析、当量动载荷和额定寿命计算、滚动轴承的组合结构设计第十三章联轴器、离合器与制动器1.常用联轴器的类型、特点与应用2.离合器的分类和特点3.制动器的类型和特点重点:常用联轴器的类型和特点。
