机械设计基础试题及答案一、单项选择题（每题2分，共10分）1. 机械设计中，通常所说的“三面投影”指的是（）。

A. 正视图、侧视图、俯视图B. 正视图、侧视图、轴测图C. 正视图、侧视图、剖视图D. 正视图、侧视图、局部视图答案：A2. 在机械设计中，下列哪个因素不是影响材料疲劳强度的主要因素？（）A. 材料的表面粗糙度B. 材料的硬度C. 材料的韧性D. 材料的塑性答案：D3. 机械设计中，下列哪个选项不是齿轮传动的特点？（）A. 效率高B. 传动比准确C. 传动平稳D. 传动距离远答案：D4. 以下关于轴承的描述，哪项是不正确的？（）A. 轴承是用于减小摩擦的装置B. 轴承可以承受径向负荷C. 轴承可以承受轴向负荷D. 轴承可以承受任意方向的负荷答案：D5. 在机械设计中，下列哪个选项不是滚动轴承的类型？（）A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 滑动轴承答案：D二、多项选择题（每题3分，共15分）1. 机械设计中，下列哪些因素会影响零件的疲劳强度？（）A. 材料的表面粗糙度B. 零件的尺寸C. 零件的表面处理D. 零件的应力集中答案：A、C、D2. 机械设计中，下列哪些因素会影响齿轮的寿命？（）A. 齿轮的材料B. 齿轮的加工精度C. 齿轮的润滑条件D. 齿轮的安装误差答案：A、B、C、D3. 在机械设计中，下列哪些措施可以提高轴承的寿命？（）A. 选择适当的轴承类型B. 确保轴承的润滑C. 避免轴承的过载D. 定期更换轴承答案：A、B、C4. 机械设计中，下列哪些措施可以减少摩擦？（）A. 选择低摩擦系数的材料B. 增加接触面积C. 使用滚动摩擦代替滑动摩擦D. 增加润滑答案：A、C、D5. 机械设计中，下列哪些因素会影响联轴器的使用寿命？（）A. 联轴器的材料B. 联轴器的安装精度C. 联轴器的润滑D. 联轴器的工作环境答案：A、B、C、D三、填空题（每题2分，共20分）1. 机械设计中，常见的传动方式有____、____、____、____。

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。

机械设计基础考试题库及答案一、单项选择题1. 机械设计中，通常所说的“三传”指的是（）。

A. 传动、传递、传送B. 传递、传动、转矩C. 传动、传递、转动D. 传动、传递、传递答案：C2. 机械设计中，下列哪一项不是机械设计的基本要求（）。

A. 强度B. 刚度C. 寿命D. 重量答案：D3. 机械设计中，下列哪一项不是机械零件的失效形式（）。

A. 断裂B. 磨损C. 腐蚀D. 过载答案：D4. 机械设计中，下列哪一项不是机械零件的常用材料（）。

A. 钢B. 铸铁C. 塑料D. 混凝土答案：D5. 机械设计中，下列哪一项不是齿轮传动的特点（）。

A. 效率高B. 结构紧凑C. 传动平稳D. 噪音大答案：D二、多项选择题6. 机械设计中，下列哪些因素会影响零件的强度（）。

A. 材料B. 尺寸C. 表面粗糙度D. 工作温度答案：ABCD7. 机械设计中，下列哪些因素会影响零件的寿命（）。

A. 材料B. 载荷C. 润滑D. 环境答案：ABCD8. 机械设计中，下列哪些因素会影响零件的刚度（）。

A. 材料B. 尺寸C. 形状D. 载荷答案：ABCD9. 机械设计中，下列哪些因素会影响零件的磨损（）。

A. 材料B. 表面粗糙度C. 润滑D. 载荷答案：ABCD10. 机械设计中，下列哪些因素会影响零件的腐蚀（）。

A. 材料B. 环境C. 温度D. 湿度答案：ABCD三、判断题11. 机械设计中，零件的强度越高，其寿命就越长。

（）答案：×（错误）12. 机械设计中，零件的刚度越高，其变形就越小。

（）答案：√（正确）13. 机械设计中，零件的重量越轻，其强度就越低。

（）答案：×（错误）14. 机械设计中，零件的表面粗糙度越低，其疲劳寿命就越长。

（）答案：√（正确）15. 机械设计中，零件的润滑条件越好，其磨损就越小。

（）答案：√（正确）四、简答题16. 简述机械设计中，零件的失效形式有哪些？答案：机械零件的失效形式主要包括断裂、磨损、变形、腐蚀等。

南京理工大学课程考试试卷（教师组卷、存档用) 档案编号：中，摇杆为驱动构件。

试在图上绘出处于死点位置的机构运动简图。

四、（16分+6分）1、一对标准渐开线圆柱直齿轮外啮合传动（正常齿），正确安装（齿侧间隙为零）后，中心距为144mm，其齿数为z1=24，z2=120，分度圆上压力角α=2001 求齿轮2的模数m2及其在分度圆上的齿厚S2；2 求轮1的齿顶圆处的压力角αa1；3 如已求得它们的实际啮合线长度B1B2=10.3mm，试计算该对齿轮传动的重合度；4 说明该对齿轮能否实现连续传动。

2、蜗轮蜗杆的相对转向关系如图所示。

试指出蜗杆及蜗轮的螺旋线旋向。

若蜗杆的分度圆直径为36mm，七、（8分）梯形滑块1在V形槽2上沿垂直纸面方向相对滑动，α1=65°，α2=25°，1与2间的而蜗轮的端面模数为3mm，试求蜗杆的直径系数q 。

五、（18分）图示轮系中，各轮均为正确安装的标准渐开线圆柱直齿轮。

已知轮1的齿数z1=18，轮2的齿数z2=36，而轮5的分度圆半径为轮４的两倍。

轮１的转速大小为1200r/min ，转向如图所示。

1 、求从轮1到轮5的传动比i15及轮5的转速大小与转向。

2 、若5齿轮上加阻力矩，其值为100N.m，现以1齿轮为等效构件，那么其对应的等效力矩M的值多大，方向与齿轮1的转向成何关系？摩擦系数f=0.12。

试推导当量摩擦系数fΔ的计算公式，并计算其值。

六、图示凸轮机构运动简图中，长度比例尺为μl=0.002m/mm，凸轮的角速度ω1=10rad/s。

试求构件1与2的速度，瞬心P12，并用它求解杆2速度的大小与方向。

（12分）。

机械设计基础考试试题一填空题（每小题2分，共20分）1.两构件通过.点或线接触组成的运动副称为高副。

2.满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为曲柄摇杆机构，取最短杆为机架时，为双曲柄机构。

3.在凸轮机构中，常见的从动件运动规律为匀速运动时，将出现刚性冲击。

4.直齿圆柱齿轮作接触强度计算时，取节线处的接触应力为计算依据，其载荷由一对对齿轮承担。

5.为使两对直齿圆柱齿轮能正确啮合，它们的模数m和压力角必须分别相等。

6.两齿数不等的一对齿轮传动，其弯曲应力6.相等等；两轮硬度不等，其许用弯曲应力不相等等。

7.V带传动的主要失效形式是.打滑和疲劳断裂。

8.在设计V带传动时，V带的型号是根据计算功率Pc和小轮转速n1选取的。

9.链传动中的节距越大，链条中各零件尺寸越大，链传动的运动不均匀性增大。

10.工作时只受弯矩不承受转矩的轴称为心轴。

二、选择题（每小题1分，共5分）二、选择题CBDBD1.渐开线标准齿轮的根切现象发生在。

A.模数较大时B.模数较小时C.齿数较少时D.齿数较多时2.在下列四种型号的滚动轴承中，必须成对使用。

A.深沟球轴承B.圆锥滚子轴承C.推力球轴承D.圆柱滚子轴承3.在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是。

A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性套柱销联轴器4.在铰链四杆机构中，机构的传动角和压力角的关系是。

A.B.C.D.5.对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是。

A.拉力B.扭矩C.压力D.拉力和扭矩三、判断题（正确的打“V”，错误的打“X”。

每小题1分，共8分）三、判断提XXVXXXXV1.在铰链四杆机构中，当最短杆与最长杆长度之和大于其余两杆长度之和时，为双曲柄机构。

（）2.在凸轮机构中，基圆半径取得较大时，其压力角也较大。

（3.在平键联接中，平键的两侧面是工作面。

（）4.斜齿圆柱齿轮的标准模数是大端模数。

《机械设计基础》试题及答案(精选篇)一、选择题（每题2分，共20分）1. 下列哪个选项不是机械设计的基本要求？A. 安全可靠性B. 经济性C. 美观性D. 可维修性答案：C2. 在机械设计中，下列哪个零件主要用于传递运动和动力？A. 螺纹B. 键C. 轴承D. 齿轮答案：D3. 下列哪个传动方式属于有级传动？A. 链传动B. 齿轮传动C. 摩擦轮传动D. 皮带传动答案：B4. 在机械设计中，下列哪个机构用于实现间歇运动？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：D5. 下列哪个材料具有较高的弹性模量？A. 钢B. 铝C. 铜D. 塑料答案：A6. 在机械设计中，下列哪个因素对零件疲劳强度影响最大？A. 材料的疲劳极限B. 零件尺寸C. 表面粗糙度D. 零件的工作条件答案：D7. 下列哪个零件主要用于连接两根轴？A. 联轴器B. 轴承C. 齿轮D. 键答案：A8. 在机械设计中，下列哪个零件主要用于减少摩擦和磨损？A. 滑动轴承B. 滚动轴承C. 齿轮D. 皮带答案：B9. 下列哪个机构可以实现快速返回？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：A10. 在机械设计中，下列哪个零件主要用于支撑和固定其他零件？A. 螺纹B. 键C. 轴承D. 垫片答案：C二、填空题（每题2分，共20分）1. 机械设计的基本要求包括：安全可靠性、经济性、（）、可维修性。

答案：美观性2. 机械设计中常用的传动方式有：齿轮传动、（）、（）、（）。

答案：链传动、摩擦轮传动、皮带传动3. 零件的疲劳强度主要取决于：材料的疲劳极限、（）、（）、（）。

答案：零件尺寸、表面粗糙度、零件的工作条件4. 机械设计中的常用机构有：凸轮机构、（）、（）、（）。

答案：齿轮机构、摇杆机构、槽轮机构5. 在机械设计中，常用的连接零件有：螺栓、（）、（）、（）。

答案：螺母、垫圈、键三、判断题（每题2分，共20分）1. 机械设计中的安全可靠性是首要考虑的因素。

机械设计基础考试题库及答案一、选择题（每题2分，共20分）1. 以下哪种材料不属于金属材料？A. 铝合金B. 钢材C. 环氧树脂D. 铜合金答案：C2. 以下哪个零件不属于机械传动系统？A. 齿轮B. 螺纹C. 涡轮D. 轴承答案：C3. 下列哪个机构属于高副机构？A. 曲柄摇杆机构B. 齿轮机构C. 螺旋机构D. 杠杆机构答案：B4. 在机械设计中，以下哪个参数表示材料的强度？A. 抗拉强度B. 延伸率C. 硬度D. 韧性答案：A5. 以下哪种连接方式属于活动连接？A. 键连接B. 销连接C. 焊接D. 螺纹连接答案：A6. 在机械设计中，以下哪个参数表示材料的刚度？A. 弹性模量B. 切变模量C. 泊松比D. 硬度答案：A7. 以下哪个零件属于机械密封件？A. 油封B. 轴承C. 齿轮D. 涡轮答案：A8. 以下哪个机构属于间歇运动机构？A. 齿轮机构B. 槽轮机构C. 螺旋机构D. 曲柄摇杆机构答案：B9. 在机械设计中，以下哪个参数表示材料的耐磨性？A. 硬度B. 韧性C. 延伸率D. 抗拉强度答案：A10. 以下哪个零件属于机械紧固件？A. 螺丝B. 齿轮C. 轴承D. 涡轮答案：A二、填空题（每题2分，共20分）1. 机械设计的基本要求包括：可靠性、经济性、安全性和______。

答案：美观性2. 在机械设计中，常见的传动方式有：齿轮传动、______、______和______。

答案：带传动、链传动、螺旋传动3. 下列机构中，属于平面机构的有：曲柄摇杆机构、______、______和______。

答案：双曲柄机构、摆动机构、槽轮机构4. 在机械设计中，材料的强度主要包括：抗拉强度、抗压强度、抗弯强度和______。

答案：抗扭强度5. 下列连接方式中，属于可拆卸连接的有：键连接、______、______和______。

答案：销连接、螺纹连接、弹性连接三、判断题（每题2分，共20分）1. 机械设计中的可靠性是指在规定的条件下，机械系统在规定的时间内完成规定功能的能力。

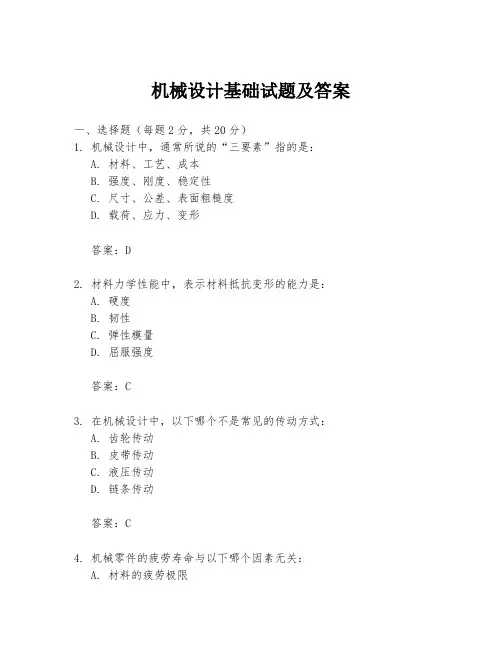

机械设计基础试题及答案一、选择题（每题2分，共20分）1. 机械设计中，通常所说的“三要素”指的是：A. 材料、工艺、成本B. 强度、刚度、稳定性C. 尺寸、公差、表面粗糙度D. 载荷、应力、变形答案：D2. 材料力学性能中，表示材料抵抗变形的能力是：A. 硬度B. 韧性C. 弹性模量D. 屈服强度答案：C3. 在机械设计中，以下哪个不是常见的传动方式：A. 齿轮传动B. 皮带传动C. 液压传动D. 链条传动答案：C4. 机械零件的疲劳寿命与以下哪个因素无关：A. 材料的疲劳极限B. 零件的尺寸C. 零件的工作条件D. 零件的表面处理答案：B5. 机械设计中，静平衡通常用于：A. 旋转体B. 往复运动体C. 直线运动体D. 静止体答案：B6. 以下哪个不是机械设计中的失效模式：A. 断裂B. 磨损C. 腐蚀D. 过载答案：D7. 机械设计中，动载系数是指：A. 动载荷与静载荷的比值B. 静载荷与动载荷的比值C. 动载荷与静载荷的和D. 动载荷与静载荷的差答案：A8. 在机械设计中，以下哪个不是常见的连接方式：A. 焊接B. 铆接C. 粘接D. 热处理答案：D9. 机械设计中，以下哪个不是常见的润滑方式：A. 油润滑B. 脂润滑C. 固体润滑D. 干摩擦答案：D10. 机械设计中，以下哪个不是常见的密封方式：A. 机械密封B. 填料密封C. 磁力密封D. 橡胶密封答案：C二、简答题（每题10分，共30分）1. 简述机械设计中材料选择的一般原则。

答：机械设计中材料选择的一般原则包括：满足工作条件的要求，如强度、硬度、韧性等；考虑加工工艺性，便于加工成型；考虑经济性，材料成本和加工成本要合理；考虑材料的可获得性，易于采购；考虑环境适应性，如耐温、耐腐蚀等。

2. 解释什么是机械的静平衡和动平衡，并说明它们的区别。

答：静平衡是指在静态条件下，通过调整质量分布，使旋转体的重心与旋转轴线重合，从而消除不平衡力矩。
