(仅供参考)电解电容-基本参数

电解电容参数一、电解电容简介电解电容是一种广泛应用于电子电路中的储能元件，其工作原理是基于电解液与电极之间的电化学反应。

电解电容的结构主要由阳极、阴极、电解质和外壳等部分组成。

阳极通常由金属材料制成，阴极由氧化物或其他金属材料制成，电解质则由电解液和隔离膜组成。

二、电解电容的主要参数1.容量（Capacitance）：电解电容的容量是指其储存电荷的能力，通常以法拉（F）为单位表示。

容量的大小取决于电解电容的结构和尺寸。

2.电压（Voltage）：电解电容的电压是指其所能承受的最大直流电压。

电压值越高，电容器的耐压性能越好，但其泄漏电流也会相应增加。

3.电阻（Resistance）：电解电容的电阻是指其内部导线的电阻值，通常以欧姆（Ω）为单位表示。

电阻值的大小会影响电容器的充放电速度和能量损失。

4.漏电流（Leakage Current）：电解电容的漏电流是指其工作时通过电解质和电极之间的微小电流。

漏电流的大小会影响电容器的储能效率和稳定性。

三、电解电容的特性与应用1.特性：电解电容具有较高的储能密度、较快的充放电速度、良好的耐压性能和较长的使用寿命等特点。

同时，其成本较低，易于大规模生产和使用。

2.应用领域：电解电容广泛应用于各种电子设备中，如计算机、通信设备、电源设备、汽车电子等。

在电源滤波、储能、去耦等方面发挥着重要作用。

四、电解电容的测试与评估1.测试方法：对电解电容进行测试时，通常采用电容器测试仪或电子显微镜等设备进行测量。

测试内容包括容量、电压、电阻和漏电流等参数的测量。

2.评估标准：评估电解电容的性能时，通常需要考虑其容量稳定性、耐压性能、泄漏电流大小以及使用寿命等因素。

此外，还需要考虑其环境适应性、可靠性和成本等因素。

五、电解电容的选择与使用1.选择原则：在选择电解电容时，需要根据电路的具体要求进行选择。

需要考虑电容器的容量、电压、电阻、泄漏电流以及环境适应性等因素。

同时，还需要考虑其成本和使用寿命等因素。

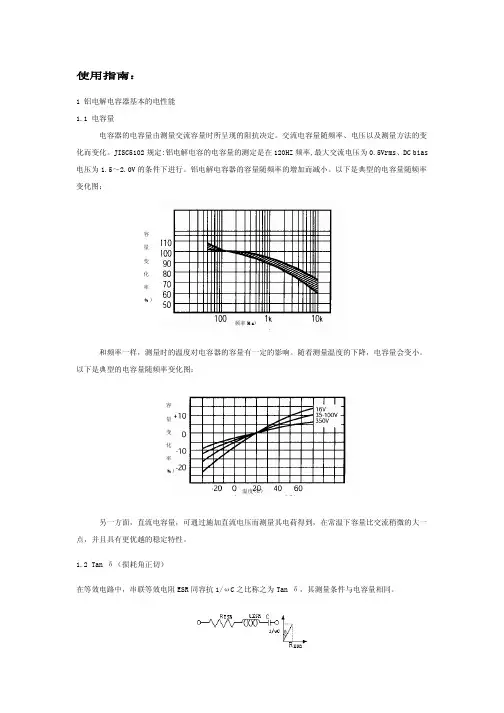

使用指南：1 铝电解电容器基本的电性能1.1 电容量电容器的电容量由测量交流容量时所呈现的阻抗决定。

交流电容量随频率、电压以及测量方法的变化而变化。

JISC5102规定:铝电解电容的电容量的测定是在120HZ频率,最大交流电压为0.5Vrms、DC bias 电压为1.5～2.0V的条件下进行。

铝电解电容器的容量随频率的增加而减小。

以下是典型的电容量随频率变化图：容量变化率(%)频率(Hz)和频率一样，测量时的温度对电容器的容量有一定的影响。

随着测量温度的下降，电容量会变小。

以下是典型的电容量随频率变化图：容量变化率(%)温度(℃)另一方面，直流电容量，可通过施加直流电压而测量其电荷得到，在常温下容量比交流稍微的大一点，并且具有更优越的稳定特性。

1.2 Tan δ（损耗角正切）在等效电路中，串联等效电阻ESR同容抗1/ωC之比称之为Tan δ，其测量条件与电容量相同。

Tanδ=R ESR/ (1/ωC)= ωC R ESR其中：R ESR =ESR（120 Hz）ω=2πff=120HzTan δ随着测量频率的增加而变大，随测量温度的下降而增大。

以下是典型的电容量随频率变化图：1.3 阻抗（Z）：在特定的频率下，阻碍交流电通过的电阻就是所谓的阻抗（Z）。

它与容量以及电感密切相关，并且与等效串联电阻ESR也有关系。

具体表达式如下：其中：Xc=1/ ωC=1/ 2πfCXL=ωL=2πfL以下是典型的电容量随频率变化图：由图可知电容的容抗（Xc）在低频率范围内随着频率的增加逐步减小，频率继续增加达到中频范围电抗（XL）降致ESR。

当频率达到高频范围感抗（XL）变为主导，所以电抗随着频率的增加而增加。

由于电解液电导率随温度改变而改变，所以阻抗随着温度的变化而变化如下图所示：1.4漏电流：电容器的介质对直流电具有很大的阻碍作用。

然而，由于铝氧化膜介质上浸有电解液，在施加电压时，重新形成以及修复氧化膜的时候会产生一种很小的称之为漏电流的电流，刚施加电压时，漏电流较大，随着时间的延长，漏电流会逐渐减小并最终保持稳定。

电解电容参数详解电解电容是一种广泛应用于电子设备中的电子元件，它具有较大的容量和较低的电阻，因此常被用作滤波电容、储能电容和旁路电容等。

电解电容的参数主要包括容量、额定电压、耐压值、漏电流、温度范围、等效串联电阻（ESR）和等效串联电感（ESL）等。

1. 容量容量是电解电容最重要的参数之一，它表示电解电容能够储存电荷的多少。

电解电容的容量单位为法拉（F），常用的电解电容容量范围为几微法拉到几千法拉。

2. 额定电压额定电压是指电解电容能够承受的最大持续电压。

电解电容的额定电压一般为几伏到几百伏。

如果电解电容长期在超过额定电压的条件下工作，则可能导致电解电容损坏。

3. 耐压值耐压值是指电解电容能够承受的瞬时最大电压。

电解电容的耐压值一般为几倍到几十倍的额定电压。

如果电解电容在短时间内受到超过耐压值的电压冲击，则可能导致电解电容损坏。

4. 漏电流漏电流是指电解电容在没有外加电压的情况下，通过电解电容的电流。

电解电容的漏电流一般为几微安到几毫安。

较大的漏电流可能导致电解电容发热甚至损坏。

5. 温度范围温度范围是指电解电容能够正常工作的温度范围。

电解电容的温度范围一般为-40℃到105℃。

如果电解电容在超出温度范围的条件下工作，则可能导致电解电容损坏。

6. 等效串联电阻（ESR）等效串联电阻（ESR）是指电解电容的等效电阻。

ESR是电解电容在交流电中表现出的电阻，它与电解电容的容量和频率有关。

较大的ESR可能导致电解电容的损耗增加，从而降低电解电容的效率。

7. 等效串联电感（ESL）等效串联电感（ESL）是指电解电容的等效电感。

ESL是电解电容在交流电中表现出的电感，它与电解电容的结构和材料有关。

较大的ESL可能导致电解电容的谐振频率降低，从而降低电解电容的滤波效果。

8. 应用电解电容广泛应用于电子设备中，例如电源、放大器、滤波器、计时器和传感器等。

电解电容的选择需要根据具体应用场合的要求来确定。

电解电容器的参数特性上海BIT-CAP技术中心2.1容量2.1.1标称容量（C R）电容器设计所确定的容量和通常在电容器上所标出的电容量值。

2.1.2容量公差容量偏差是指电容器的实际容量离开标称容量的范围，容量偏差一般会标示在出货检验单上和包装箱盒贴上。

YM产品的容量公差为±20%。

2.1.3容量偏差等级为了保证每批电容器容量的一致性，保证客户装在同一台机器上的所有电容器之间的容量偏差在。

特别为每一个电容器贴上表示容量偏差的标签。

客户在装机时选用同一标签的电容器装在一台设备内，这样能够有效的保证了同一台设备内的电容器容量的一致性。

偏差等级见表1。

容量等级代码容量偏差D-20%≤Cap＜-15%C-15%≤Cap＜-10%B-10%≤Cap＜-5%A-5%≤Cap＜0E0≤Cap＜5%F5%≤Cap＜10%G10%≤Cap＜15%H15%≤Cap≤20%表1容量偏差等级表2.1.4容量的温度特性电解电容的容量不是所有的工作温度下都是常量，温度对容量的影响很大。

温度降低时，电解液的粘性增加，导电能力下降，容量下降。

图4容量温度特性（测试频率120Hz ）2.1.5容量的频率特性电解电容器的容量决定于温度，还决定于测试频率。

容量频率关系：C 代表容量，单位F f 代表频率，单位Hz z代表阻抗，单位Ω图5容量频率特性曲线（测试温度20℃）2.1.6频繁的电压波动及充放电频繁的电压波动及充放电都会导致容量下降，为了应对频繁的电压波动及充放电的使用条件，特别设计了ER6系列产品（充放电应对品）。

详细情况请联系我们。

2.2损耗角的正切值tan δ用于脉动电路中的铝电解电容器，实际上要消耗一部分的有功功率，这可以用损耗角的正切值来表征。

损耗角的正切值为在正弦电压下有功功率与无功功率的比值。

对于电解电容器较常采用的等效电路，如图6，则损耗角的正切值为：图6等效串联电路图BIT 各系列的最大损耗角的正切值：系列ES3、ES6、ES3M 、ES6M 、ES6HEH3、EH6EW3、EW6、ER6、EL20、EL6020℃，120Hz 下的损耗值（tan δ）0.180.300.15表2各系列电容器的最大损耗角的正切值注：这些值适用于的最大容量为47000μF ，相应的容量更高的电容器的损耗角的正切值会更大。

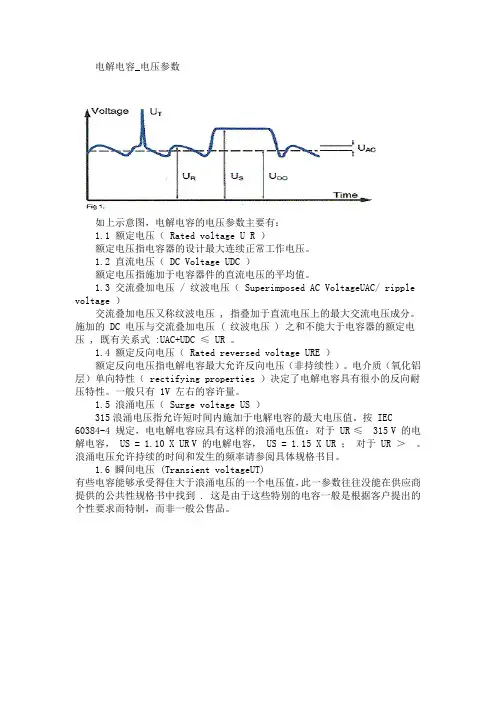

电解电容_电压参数如上示意图，电解电容的电压参数主要有：1.1 额定电压（ Rated voltage U R ）额定电压指电容器的设计最大连续正常工作电压。

1.2 直流电压（ DC Voltage UDC ）额定电压指施加于电容器件的直流电压的平均值。

1.3 交流叠加电压 / 纹波电压（ Superimposed AC VoltageUAC/ ripple voltage ）交流叠加电压又称纹波电压 , 指叠加于直流电压上的最大交流电压成分。

施加的 DC 电压与交流叠加电压 ( 纹波电压 ) 之和不能大于电容器的额定电压 , 既有关系式:UAC+UDC ≤ UR 。

1.4 额定反向电压（ Rated reversed voltage URE ）额定反向电压指电解电容最大允许反向电压（非持续性）。

电介质（氧化铝层）单向特性（ rectifying properties ）决定了电解电容具有很小的反向耐压特性。

一般只有 1V 左右的容许量。

1.5 浪涌电压（ Surge voltage US ）315 浪涌电压指允许短时间内施加于电解电容的最大电压值。

按 IEC 60384-4 规定，电电解电容应具有这样的浪涌电压值：对于UR ≤ 315 V 的电解电容， US = 1.10 X UR V 的电解电容， US = 1.15 X UR ；对于 UR ＞。

浪涌电压允许持续的时间和发生的频率请参阅具体规格书目。

1.6 瞬间电压 (Transient voltageUT)有些电容能够承受得住大于浪涌电压的一个电压值，此一参数往往没能在供应商提供的公共性规格书中找到 . 这是由于这些特别的电容一般是根据客户提出的个性要求而特制，而非一般公售品。

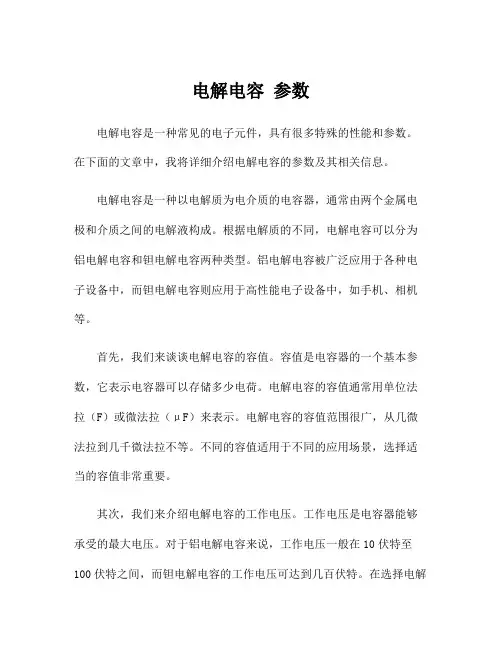

电解电容参数电解电容是一种常见的电子元件，具有很多特殊的性能和参数。

在下面的文章中，我将详细介绍电解电容的参数及其相关信息。

电解电容是一种以电解质为电介质的电容器，通常由两个金属电极和介质之间的电解液构成。

根据电解质的不同，电解电容可以分为铝电解电容和钽电解电容两种类型。

铝电解电容被广泛应用于各种电子设备中，而钽电解电容则应用于高性能电子设备中，如手机、相机等。

首先，我们来谈谈电解电容的容值。

容值是电容器的一个基本参数，它表示电容器可以存储多少电荷。

电解电容的容值通常用单位法拉（F）或微法拉（μF）来表示。

电解电容的容值范围很广，从几微法拉到几千微法拉不等。

不同的容值适用于不同的应用场景，选择适当的容值非常重要。

其次，我们来介绍电解电容的工作电压。

工作电压是电容器能够承受的最大电压。

对于铝电解电容来说，工作电压一般在10伏特至100伏特之间，而钽电解电容的工作电压可达到几百伏特。

在选择电解电容时，要确保其工作电压大于或等于系统中的最高电压，以防止电容器损坏。

除了容值和工作电压外，电解电容还有一个重要的参数是漏电流。

漏电流是电容器在施加工作电压后产生的电流。

通常情况下，漏电流应该尽可能小，以避免对电路产生干扰。

铝电解电容的漏电流较大，一般在几微安到几毫安之间，而钽电解电容的漏电流则非常小，通常在几纳安（nA）以下。

此外，电解电容还有一些其他的参数，如等效串联电阻（ESR）、等效串联电感（ESL）等。

等效串联电阻是电容器内部的电阻，会导致电容器在高频电路中产生能量损耗。

铝电解电容一般具有较高的ESR 值，而钽电解电容的ESR则较低，更适用于高频电路。

等效串联电感则是电容器内部电感产生的参数，会对电容器的频率特性产生影响。

总的来说，电解电容的参数包括容值、工作电压、漏电流、等效串联电阻和等效串联电感等。

在选择和应用电解电容时，我们要根据具体的场景和需求来确定合适的参数。

同时，要注意电解电容的极性，以免出现反极性或过压，导致电容器损坏甚至爆炸。

电解电容型号及参数一、电解电容简介电解电容是一种极性电容器，由铝箔或钨箔作为正极，导电液体或固态半导体材料作为负极。

因其具有大容量、小体积、低成本等优点，在各种电子设备中广泛应用。

二、电解电容分类根据不同的制造工艺和用途，电解电容可以分为以下几类：1. 铝电解电容：采用铝箔作为正极，导体液体或半导体材料作为负极。

常用于各种家庭音响设备和计算机主板上。

2. 钽金属固态电解电容：采用钽金属作为正极，固态半导体材料作为负极。

具有高频特性好、ESR低等优点，适合于高端音频设备和通信设备中使用。

3. 有机固态铝电解电容：采用有机聚合物作为负极材料，具有大功率密度、长寿命等优点，在汽车行业和航空航天领域得到广泛应用。

三、参数说明1. 容量（C）：即存储能量的大小，单位为法拉（F）。

通常情况下，电解电容的容量在微法至数百毫法之间。

2. 工作电压（WV）：即电容器所能承受的最大电压，单位为伏特（V）。

超过工作电压的电压会导致电解液体蒸发或者负极材料烧毁。

3. 电阻值（ESR）：即交流内阻，单位为欧姆（Ω）。

ESR越小，说明电容器的性能越好，反之则性能较差。

4. 温度系数：即温度对容量变化的影响程度。

温度系数越小，说明在不同温度下容量变化较小，性能更加稳定。

5. 寿命：指电容器正常工作时间。

通常情况下，铝电解电容寿命为2000小时左右，而钽固态电解电容寿命可达到100000小时以上。

四、常见型号1. 铝电解电容型号：常见型号有ELNA RFS、Rubycon ZLH等。

其中ELNA RFS系列是一款高品质铝箔固态液体导体材料组成的产品，具有大功率密度和低ESR等优点。

2. 钽金属固态电解电容型号：常见型号有Kemet T495等。

其中Kemet T495系列是一款高性能钽金属固态电解电容，具有低ESR、高频特性好、寿命长等优点。

3. 有机固态铝电解电容型号：常见型号有Panasonic ZS、Nichicon PC等。

电解电容器是一种常见的电子元件，它能够在电路中储存电荷以及释放电荷。

而120uF 200V电解电容器是一种特定规格的电解电容器，本文将就这一规格的电解电容器进行详细介绍。

1. 电解电容器的基本原理电解电容器是利用电极上的氧化物膜作为介质而形成的。

电解电容器的基本结构由正极（阳极）、负极（阴极）和电解液组成。

在电解电容器中，正极和负极之间的电介质是一层很薄的氧化膜。

当电解电容器工作时，电介质就会在正负极板之间蓄积电荷。

2. 120uF 200V电解电容器的规格120uF 200V电解电容器是指其具有的电容量为120微法（uF），工作电压为200伏特（V）。

电容量是电解电容器的一个重要指标，它反映了电解电容器可以储存的电荷量。

而工作电压则代表了电解电容器可以承受的最大电压。

3. 120uF 200V电解电容器的应用领域适用于大电流、高频率漏电流小、交流电容器变更多的直流电源滤波电路。

主要用于大功率电旋变频驱动器、直流和逆变电源、脉冲系统等电源滤波。

4. 120uF 200V电解电容器的特点120uF 200V电解电容器具有体积小、重量轻、耐腐蚀性强、电容大、电压高等特点。

由于它的工作电压较高，因此可以在高压环境下工作，稳定性较强。

5. 注意事项在使用120uF 200V电解电容器时，需要注意其极性。

电解电容器的两极具有区别，一般正极接电源负极接地。

若连接错误将会导致电解电容器损坏。

6. 结语120uF 200V电解电容器作为一种特定规格的电解电容器，在电子电路中起着重要的作用。

它具有电容大、电压高、耐腐蚀性强的特点，适用于各种大功率电旋变频驱动器、直流和逆变电源、脉冲系统等电源滤波。

在使用时需要注意其极性，正确连接以避免损坏。

7. 120uF 200V电解电容器的使用场景120uF 200V电解电容器可以在各种电子设备中找到用途。

它们常用于电源电路中，用于过滤电源中的噪声和波动，确保设备获得稳定的电压和电流。

电解电容常用参数及选型方法电解电容是一种常见的电子元件，广泛应用于电子产品、电路板、通信设备等领域。

电解电容的选型与参数选择是设计工程师需要考虑的重要问题，本文将从常用参数和选型方法两个方面进行详细介绍。

一、电解电容的常用参数电解电容的常用参数可以分为以下几个方面：1. 额定电压（Rated Voltage）：电解电容的额定电压是指在标准工作温度下，电容器可连续承受的最高电压。

根据电解电容的额定电压选择，应该保证选用的电解电容额定电压大于或等于设计电路中最大工作电压。

2. 容量（Capacitance）：电解电容的容量是指它存储电荷的能力，单位为法拉（F）。

一般来说，电解电容容量越大，存储的电荷能力越强。

3. 耐久时间（Endurance）：电解电容的耐久时间是指它在额定温度和额定电压下，能够正常工作的时间。

耐久时间越长，表示电解电容的寿命和可靠性越高。

4. 串联电阻（Equivalent Series Resistance，ESR）：电解电容的串联电阻是指电容器模型等效电路中的电阻部分。

串联电阻越小，电解电容的效果和性能越好。

5. 百分比容差（Percentage of Capacitance Tolerance）：百分比容差表示电解电容的实际容量与额定容量之间的允许误差范围。

容差越小，表示电解电容的稳定性和精度越高。

6. 工作温度范围（Operating Temperature Range）：工作温度范围是指电解电容能够正常工作的温度范围。

根据实际应用环境选择工作温度范围合适的电解电容。

二、电解电容的选型方法1.根据使用场景选择电解电容的额定电压。

根据设计电路中最大工作电压，选择额定电压大于或等于该电压的电解电容。

2.根据需要的容量选择电解电容。

根据设计电路中对电容容量的需求，选择符合该要求的电解电容。

同时要考虑到电解电容的可靠性和寿命。

3.根据系统的功耗和工作温度选择电解电容的耐久时间。

根据系统的功耗和工作温度，选择耐久时间符合要求的电解电容。

1 漏电流电解电容器的氧化膜介质,不是一层完美无暇的绝缘层,在其表面或多或少地存在有各种极微小的疵点、空洞、以及缝隙之类的缺陷,在外加电压的作用下,这些缺陷处的电子和离子作定向运动,就形成了电容器的介质漏电流。

另一方面,电容器两引出端之间及表面不可能很清洁,存在有一定的杂质离子,这些杂质离子同样在外加电压的作用下作定向运动,这就形成了电容器的表面漏电流。

因此电容器的漏电流由两部分组成，即介质漏电流和表面漏电流。

铝电解电容器的漏电流I可用式（1）表示：I=KC R U R (1)式中I ——漏电流，μA；K——漏电流常数，μA/V·μF；K值一般为0.05～0.002μA/ V·μF；C R——标称电容量，μF;U R——额定电压，V。

影响铝电解电容器漏电流的因素是较多的,主要有：1.1 杂质含量电容器中含有杂质,如和等,将破坏介质氧化膜的绝缘性能,使电容器的漏电流增大。

电容器中的杂质来源,无非有两个方面,一方面是来自原材料,如阴阳极箔、电解纸、电解液中的化工材料等；另一方面是来自生产工艺，即生产过程的清洁程度。

1.2 氧化膜质量由于腐蚀和化成工艺的影响,化成箔的漏电流将直接影响到电容器的漏电流大小。

1.3 温度的影响第1页共9页温度越高,电容器内部杂质离子的迁移能力急剧增加,杂质离子破坏介质氧化膜的作用也更剧烈,所以漏电流也越大。

1.4 施加电压大小的影响施加于电容器上电压越高,杂质离子参加导电的数目增多,漏电流大。

1.5 施加电压时间长短的影响测试电容器漏电流时,表头指示的电流值中由三部分组成,即位移电流,吸收电流和漏电流。

位移电流和吸收电流迅速减小,只有漏电流才是不变的,所以漏电流就是测试时间足够长后,表头所指示的电流值。

铝电解电容器漏电流测试时间,根据用户对产品漏电流指标的不同要求,一般规定为1～2分钟。

1.6 储存期储存期间,电容器内部的杂质离子破坏介质氧化膜,还有电解液中的水分侵蚀介质氧化膜等,都会使电容器的漏电流增大。

浅谈电源滤波用电解电容‧梁中锷‧2005-08-25在音响组件中，电容器(capacitor)被广泛运用，平滑滤波、反交连、高频补偿、提供直流回授、隔阻直流、抑制米勒效应…等，随处可见。

但若依功能及制造材料、制造方法细分，那可不是一朝一夕能说得明白。

所以缩小范围，本文只谈电解电容，而且只谈电源平滑滤波用的铝质电解电容。

每台音响机器都要吃电源─除了被动式前级，既然需要供电，那就少不了将AC转换成DC的整流及「滤波」这两个动作。

我们现在习用的滤波电容，正式的名称应是：铝箔干式电解电容器。

就我的观察，除加拿大Sonic Frontiers真空管前级，曾在高压稳压线路中选用PP塑料电容做滤波外，其它机种一概都是采用铝箔干式电解电容；因此网友有必要对它多做了解。

面对电源稳压线路中担任电源平滑滤波的电容器，你首先想到的会是什么？容量？耐压？电容器的封装外皮上一定有容量标示，那是指静电容量；也一定有耐压标示，那是指工作电压或额定电压。

工作电压(working voltage)简称WV，为绝对安全值；若是surgevoltage(简称SV或Vs)，就是涌浪电压或崩溃电压;，超过这个电压值就保证此电容会被浪淹死─小心电容会爆！根据国际IEC 384-4规定，低于315V时，Vs=1.15×Vr，高于315V时，Vs=1.1×Vr。

Vs 是涌浪电压，Vr是额定电压(rated voltage)。

电容器的电荷能量是以Q＝CV来表示，Q是库伦，C是静电容量，V是电压；故当电压值不变时，加大静电容量就能增高电荷能量。

请注意，电容器的容量单位应是F(farad)，可是因计量太高造成数值偏低，故多改用μF，1F=一百万μF。

国外也有用mF表示μF，其实mF不十分贴切，但机械式打字机上没有μ键，故用m代表micro。

有了静电容量及工作耐压两个参数，若你正在选购电容，接下来你会考虑什么？直觉上是价钱。

嗯，这个参数很重要，而且数值愈低愈佳。

电解电容是一种常见的电子元器件，广泛应用于各个领域。

电解电容的规格尺寸参数是在选型和应用过程中非常重要的参考因素。

深圳智成作为TDK代理，为大家介绍电解电容规格尺寸参数一览表。

电解电容的规格主要有电容量、电压等级、耐久性和工作温度等。

大多数电解电容的容量范围从几微法到数千法，电压等级也有很大差异，一般从数十伏到数百伏。

耐久性方面，电解电容的使用寿命与其类型有关，一般有低温、长寿命电解电容等。

工作温度也是电解电容的重要指标，常见的工作温度范围从-40℃到+105℃。

除了规格参数外，电解电容的尺寸参数也非常重要。

电解电容的尺寸主要包括直径、高度和引线间距。

不同的电解电容引线形式也有所不同，包括铝箔电解电容的板式引线和电解电容固态电解质引线等。

对于不同的应用场景，电解电容的规格尺寸参数也有所不同。

比如，在高温和震动环境下使用，需要选择工作温度范围高、耐震性好的电解电容；而在高电压条件下使用，需要选择耐压能力良好的电解电容。

作为TDK代理商，深圳智成为客户提供了丰富的电解电容产品线和专业的技术支持。

我们可以根据客户的需求，为其推荐合适的电容产品，并提供规格尺寸参数、电容参数等专业的选型指导。

我们还为客户提供完善的售后服务和长期技术支持，确保客户始终获得最佳的产品和服务体验。

总的来说，电解电容的规格尺寸参数是影响其选择和应用的主要因素之一。

深圳智成作为TDK代理，以其专业的产品知识和技术服务，为客户提供优质的电解电容产品和完美的用户体验。

详解铝电解电容器的参数详解铝电解电容器的参数铝电解电容器的参数详解之一铝电解电容器的基本参数主要有电压、电容量、最高工作温度及寿命、漏电流和损耗因数，有的铝电解电容器，如开关电源输出滤波用的铝电解电容器还有额定纹波电流、ESR等参数。

电压铝电解电容器的电压指标主要有额定DC电压、额定浪涌电压、瞬间过压和反向电压，下面将逐一介绍。

1．反向电压钽电容是有极性电容器，通常不允许工作在反向电压。

在需要的地方，可通过连接一个二极管来防止反极性。

通常，采用导通电压约为0. 8V的二极管是允许的。

在短于Vs的时间内，小于或等于1.5V的反向电压也是可以承受的，但仅仅是短时间，绝不能是连续工作状态。

2．工作电压V OP工作电压是电容器在额定温度范围内所允许的连续工作的电压。

在整个工作温度范围内，电容器既可以在满额定电压（包括叠加的交流电压）下连续工作，也可以连续工作在0V与额定电压之间任何电压值。

在短时间内，电容器也可承受幅值不高于-1. 5V的反向电压。

反向电压的危害主要是反向电压将产生减薄氧化铝膜的电化学过程，从而不可逆地损坏铝电解电容器。

3．额定DC电压VR额定DC电压VR是电容器在额定温度范围内所允许的连续工作电压，它包括在电容器两电极间的直流电压和脉动电压或连续脉冲电压之和。

通常，钽电容的额定电压在电容器表面标明。

通常额定电压≤100V为“低压”铝电解电容器，而额定电压≥150V为“高压”铝电解电容器。

额定电压的标称电压为：3V、4V、6.3V、(7.5V)、10V、16V、25V、35V、(40V)、50V、63V、80V、100V、160V、200V、250V、300V、(315V)、350V、(385V)、400V、450V、500V、(550V)。

其中括号中的电压值为我国不常见的。

4．额定浪涌电压Vs额定浪涌电压Vs是铝电解电容器在短时间内能承受的电压值，其测试条件是：电容器工作在25℃，在不超过30s，两次间隔不小于5min。

电解电容主要参数(总22页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除1 漏电流电解电容器的氧化膜介质,不是一层完美无暇的绝缘层,在其表面或多或少地存在有各种极微小的疵点、空洞、以及缝隙之类的缺陷,在外加电压的作用下,这些缺陷处的电子和离子作定向运动,就形成了电容器的介质漏电流。

另一方面,电容器两引出端之间及表面不可能很清洁,存在有一定的杂质离子,这些杂质离子同样在外加电压的作用下作定向运动,这就形成了电容器的表面漏电流。

因此电容器的漏电流由两部分组成，即介质漏电流和表面漏电流。

铝电解电容器的漏电流I可用式（1）表示：I=KC R U R (1)式中I ——漏电流，μA；K——漏电流常数，μA/V·μF；K值一般为0.05～0.002μA/ V·μF；C R——标称电容量，μF;U R——额定电压，V。

影响铝电解电容器漏电流的因素是较多的,主要有：1.1 杂质含量电容器中含有杂质,如和等,将破坏介质氧化膜的绝缘性能,使电容器的漏电流增大。

电容器中的杂质来源,无非有两个方面,一方面是来自原材料,如阴阳极箔、电解纸、电解液中的化工材料等；另一方面是来自生产工艺，即生产过程的清洁程度。

1.2 氧化膜质量由于腐蚀和化成工艺的影响,化成箔的漏电流将直接影响到电容器的漏电流大小。

1.3 温度的影响第1页共9页温度越高,电容器内部杂质离子的迁移能力急剧增加,杂质离子破坏介质氧化膜的作用也更剧烈,所以漏电流也越大。

1.4 施加电压大小的影响施加于电容器上电压越高,杂质离子参加导电的数目增多,漏电流大。

1.5 施加电压时间长短的影响测试电容器漏电流时,表头指示的电流值中由三部分组成,即位移电流,吸收电流和漏电流。

位移电流和吸收电流迅速减小,只有漏电流才是不变的,所以漏电流就是测试时间足够长后,表头所指示的电流值。

铝电解电容器漏电流测试时间,根据用户对产品漏电流指标的不同要求,一般规定为1～2分钟。
