变压器同名端和匝比测试方法

变压器变比测试及计算公式变压器是电力系统中常用的电气设备，用于改变交流电压的大小。

在变压器的使用过程中，为了保证其正常运行和性能指标的准确性，需要进行变比测试。

变比测试是指通过测量变压器的输入和输出电压，来确定变压器的变比是否符合设计要求。

本文将介绍变压器变比测试的方法和计算公式。

一、变压器变比测试的方法。

1. 使用变比测试仪进行测试。

变比测试仪是专门用于测量变压器变比的仪器，通过连接变压器的输入和输出端子，可以得到变压器的变比值。

在进行测试时，需要先将变比测试仪的输入端子连接到变压器的输入端子，输出端子连接到变压器的输出端子，然后通过仪器上的操作界面进行测试，即可得到变压器的变比值。

2. 使用数字万用表进行测试。

如果没有变比测试仪，也可以使用数字万用表进行测试。

首先需要将数字万用表的电压测量功能调至交流电压档位，然后将输入端子连接到变压器的输入端子，输出端子连接到变压器的输出端子，通过测量输入和输出端子的电压值，即可计算得到变压器的变比值。

二、变压器变比的计算公式。

变压器的变比可以通过输入端子和输出端子的电压值来计算得到，其计算公式如下：变比 = 输入端子电压 / 输出端子电压。

其中，输入端子电压和输出端子电压分别表示变压器的输入和输出端子的电压值。

通过测量这两个数值，并代入上述公式，即可得到变压器的变比值。

三、变压器变比测试的注意事项。

1. 测试前需要断开变压器与电源的连接，确保安全性。

2. 测试时需要注意输入和输出端子的标识，确保连接正确。

3. 测量时需要保持稳定的电压输入，避免因电压波动导致测量误差。

4. 测量结果需要进行多次测量取平均值，提高测量的准确性。

四、结语。

通过变压器变比测试，可以准确地得到变压器的变比值，从而保证其在电力系统中的正常运行。

在测试过程中，需要注意安全和准确性，并根据实际情况选择合适的测试仪器和方法。

希望本文的介绍能够帮助读者更好地了解变压器变比测试的方法和计算公式。

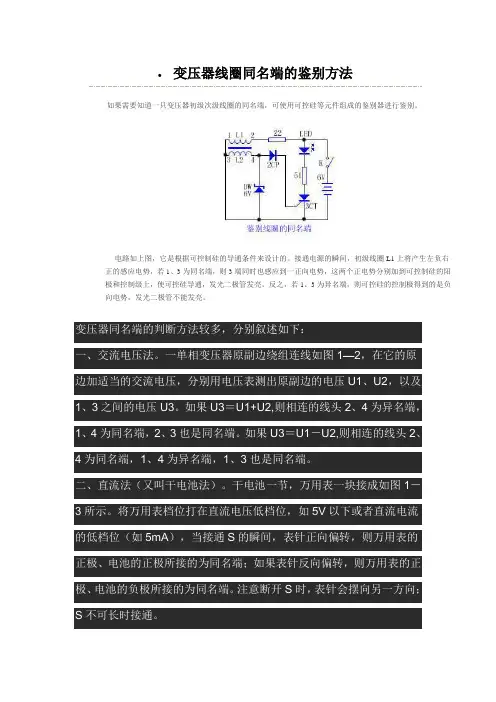

•变压器线圈同名端的鉴别方法如果需要知道一只变压器初级次级线圈的同名端，可使用可控硅等元件组成的鉴别器进行鉴别。

电路如上图，它是根据可控制硅的导通条件来设计的。

接通电源的瞬间，初级线圈L1上将产生左负右正的感应电势，若1、3为同名端，则3端同时也感应到一正向电势，这两个正电势分别加到可控制硅的阳极和控制级上，使可控硅导通，发光二极管发亮。

反之，若1、3为异名端，则可控硅的控制极得到的是负向电势，发光二极管不能发亮。

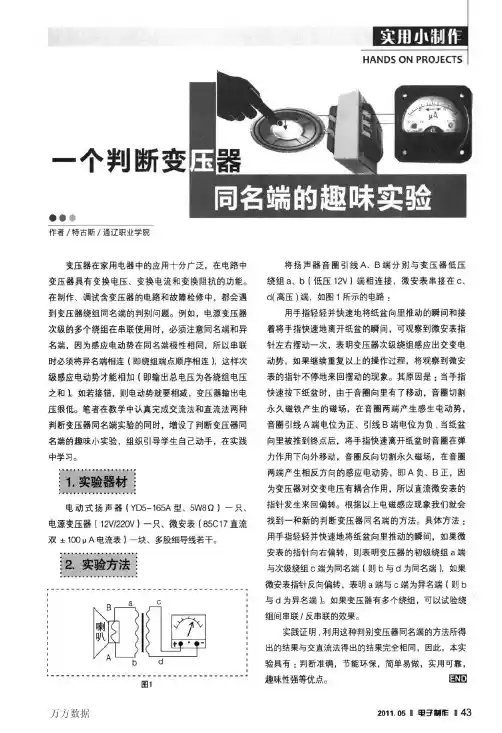

变压器同名端的判断方法较多，分别叙述如下：一、交流电压法。

一单相变压器原副边绕组连线如图1—2，在它的原边加适当的交流电压，分别用电压表测出原副边的电压U1、U2，以及1、3之间的电压U3。

如果U3＝U1+U2,则相连的线头2、4为异名端，1、4为同名端，2、3也是同名端。

如果U3＝U1－U2,则相连的线头2、4为同名端，1、4为异名端，1、3也是同名端。

二、直流法（又叫干电池法）。

干电池一节，万用表一块接成如图1－3所示。

将万用表档位打在直流电压低档位，如5V以下或者直流电流的低档位（如5mA），当接通S的瞬间，表针正向偏转，则万用表的正极、电池的正极所接的为同名端；如果表针反向偏转，则万用表的正极、电池的负极所接的为同名端。

注意断开S时，表针会摆向另一方向；S不可长时接通。

图1-3 干电池法测同名端三、测电笔法。

为了提高感应电势，使氖管发光，可将电池接在匝数较少的绕组上，测电笔接在匝数较多的绕组上，按下按钮突然松开，在匝数较多的绕组中会产生非常高的感应电势，使氖管发光。

注意观察那端发光，发光的那一端为感应电势的负极。

此时与电池正极相连的以及与氖管发光那端相连的为同名端。

图1-4测电笔法测变压器同名端简单的讲，绕制两个以上的线圈时，如果绕制第一个线圈开始，这个线头叫首端，绕好后剩的这个线头叫尾端，那么，绕第二个线圈时也按绕第一个线圈的方向绕，则第一个线圈的首端和第二个线圈的这个线头就头时同名端，和第二个线圈的尾就属异名端。

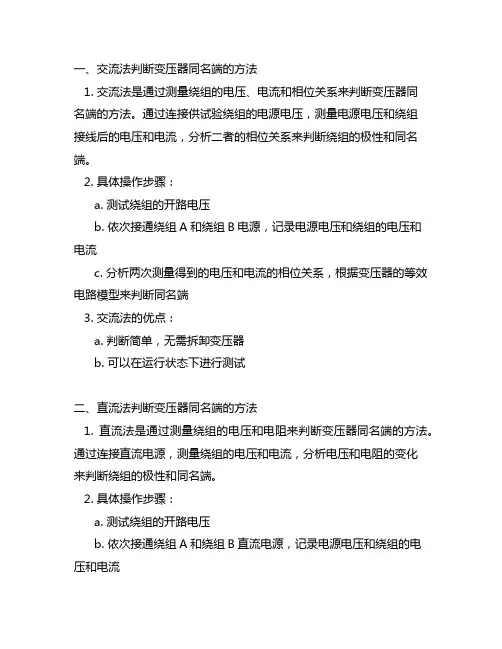

一、交流法判断变压器同名端的方法1. 交流法是通过测量绕组的电压、电流和相位关系来判断变压器同名端的方法。

通过连接供试验绕组的电源电压，测量电源电压和绕组接线后的电压和电流，分析二者的相位关系来判断绕组的极性和同名端。

2. 具体操作步骤：a. 测试绕组的开路电压b. 依次接通绕组A和绕组B电源，记录电源电压和绕组的电压和电流c. 分析两次测量得到的电压和电流的相位关系，根据变压器的等效电路模型来判断同名端3. 交流法的优点：a. 判断简单，无需拆卸变压器b. 可以在运行状态下进行测试二、直流法判断变压器同名端的方法1. 直流法是通过测量绕组的电压和电阻来判断变压器同名端的方法。

通过连接直流电源，测量绕组的电压和电流，分析电压和电阻的变化来判断绕组的极性和同名端。

2. 具体操作步骤：a. 测试绕组的开路电压b. 依次接通绕组A和绕组B直流电源，记录电源电压和绕组的电压和电流c. 分析两次测量得到的电压和电流的关系，根据变压器的等效电路模型来判断同名端3. 直流法的优点：a. 可以准确判断绕组的同名端b. 可以测量绕组的电阻，对绕组的健康状态有辅助作用三、总结与展望1. 交流法和直流法是判断变压器同名端的常用方法，各自有其适用的场合。

交流法适用于运行状态下的变压器，操作简单，但对绕组的电阻和健康状态无法准确判断；直流法适用于停机状态下的变压器，可以准确判断同名端，同时可以测量绕组的电阻和健康状态。

2. 在使用这两种方法时，需要注意操作的安全性和准确性。

个人观点：1. 对于变压器同名端的判断，我更倾向于直流法，因为它能够准确、全面地判断同名端，并且对于绕组健康状态的判断也有一定的作用。

在实际工程中，可以根据具体情况选用合适的方法来进行判断，以保证变压器的安全运行和维护。

交流法和直流法是常用的判断变压器同名端的方法，它们在实际运用中都有各自的优点和适用场合。

在使用这两种方法时，需要注意操作的安全性和准确性，以确保对变压器同名端的判断是准确可靠的。

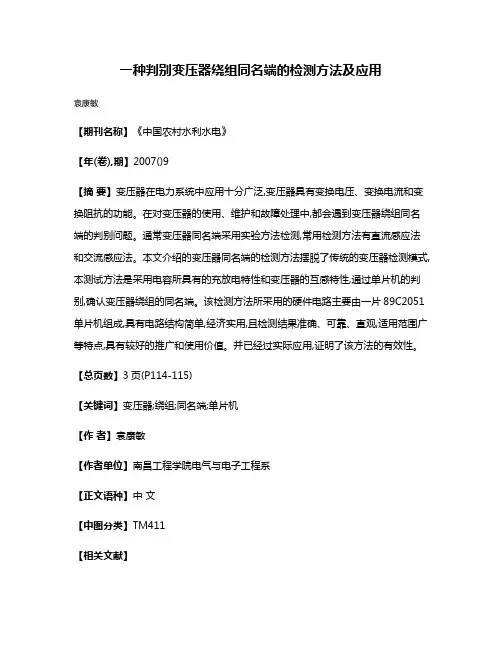

一种判别变压器绕组同名端的检测方法及应用
袁康敏
【期刊名称】《中国农村水利水电》
【年(卷),期】2007()9
【摘要】变压器在电力系统中应用十分广泛,变压器具有变换电压、变换电流和变换阻抗的功能。

在对变压器的使用、维护和故障处理中,都会遇到变压器绕组同名端的判别问题。

通常变压器同名端采用实验方法检测,常用检测方法有直流感应法和交流感应法。

本文介绍的变压器同名端的检测方法摆脱了传统的变压器检测模式,本测试方法是采用电容所具有的充放电特性和变压器的互感特性,通过单片机的判别,确认变压器绕组的同名端。

该检测方法所采用的硬件电路主要由一片89C2051单片机组成,具有电路结构简单,经济实用,且检测结果准确、可靠、直观,适用范围广等特点,具有较好的推广和使用价值。

并已经过实际应用,证明了该方法的有效性。

【总页数】3页(P114-115)
【关键词】变压器;绕组;同名端;单片机
【作者】袁康敏
【作者单位】南昌工程学院电气与电子工程系
【正文语种】中文
【中图分类】TM411
【相关文献】
1.电池--毫安表法判别变压器与电动机绕组同名端时指示为何相反? [J], 殷作斌;殷开成
2.一种新的判别变压器绕组同名端的检测方法 [J], 袁康敏
3.多绕组变压器同名端的判别方法 [J], 张云坤
4.变压器绕组同名端与首尾端判别辨析 [J], 苗小利
5.小功率电源变压器绕组线圈同名端的判别方法 [J], 白树范
因版权原因，仅展示原文概要，查看原文内容请购买。

∙关于变压器相位匝比测试的几个技术问题∙标签：测试仪器分类：变压器|磁技术更新日期：2009-04-02 09:17∙高频变压器一般是多绕组器件，组间相对耦合及相位关系要求准确。

变压器相位匝比仪(GKT310)以及综合测试仪(GKT3259)能客观地反映这些参数，仪器电压驱动范围大，能多组扫描测试，对高频变压器样品分析、研发、及批量生产检测起到有效的作用。

几个技术问题解释一. 耦合系数耦合系数反映变压器绕组间耦合程度，有些资料称为绕组间互感系数，理想变压器耦合系数等于1，实际变压器小于1。

二．高频变压器对耦合及相位的具体要求高频变压器绕组多，绕组间相位关系要求准确，耦合程度应控制在一定范围内，并不是越大越好。

开关电源有正向激励和反向激励两种方式，反向激励电源变压器要求磁芯有一定气隙，两种激励电源对变压器有不同的要求。

激励绕组，取样绕组和主绕组要求有固定的位置，这和电源设计的综合分析有关，一旦综合设计完成，变压器绕组的相对位置耦合系数也就有一定要求。

变压器生产厂商应注意：磁芯材质、气隙大小，绕组的匝数相对位置、绕组绕线的松紧、等等因素，GKT310匝比仪及GKT3259综合测试仪能较好地反映这些问题。

圈数相同的绕组在变压器磁路中由于工艺不同，感应电压有不同的值：1.双线并绕，感应电压接近理论值2.变压器磁芯无气隙，感应电压接近理论值3.绕组接近气隙，感应电压小；绕组离气隙远一点，感应电压大，耦合系数接近1三．310相位匝比仪的几种测量模式※ Np任意设定毫无意义，一定要设定变压器实际初级Np匝数，310匝比仪以及3259综合测试仪是一种精密的对比型分析仪器，要求样品绝对无误，设置样品实际中心值，合理设置允许偏差值，批量生产就不会差错。

任何科技都有局限性，匝比仪及综合测试仪无法判断磁芯材质、电磁线材质、及绕组间耐压绝缘要求。

使用过程中过分强调测到实际次级匝数会走入误区，如用匝比仪或综合测试仪测量变压器，测到某一绕组是1.5匝，实际绕制中要么1匝，要么2匝，不可能绕出1.5 匝。

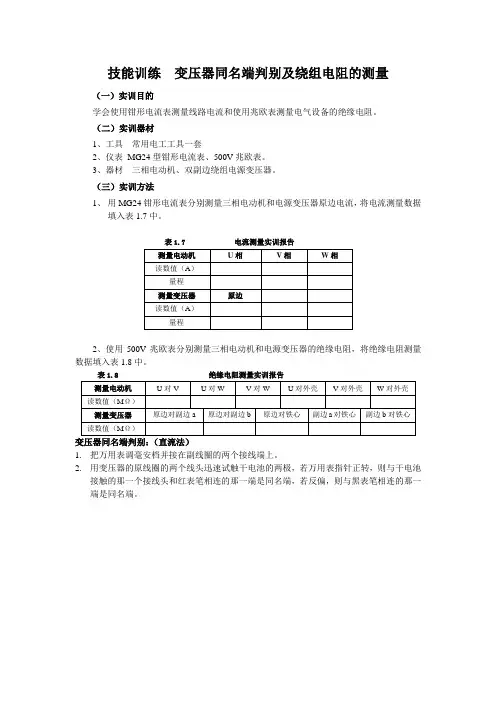

技能训练变压器同名端判别及绕组电阻的测量（一）实训目的
学会使用钳形电流表测量线路电流和使用兆欧表测量电气设备的绝缘电阻。

（二）实训器材
1、工具常用电工工具一套
2、仪表MG24型钳形电流表、500V兆欧表。

3、器材三相电动机、双副边绕组电源变压器。

（三）实训方法
1、用MG24钳形电流表分别测量三相电动机和电源变压器原边电流，将电流测量数据
填入表1.7中。

表1.7 电流测量实训报告
2、使用500V兆欧表分别测量三相电动机和电源变压器的绝缘电阻，将绝缘电阻测量数据填入表1.8中。

表1.8 绝缘电阻测量实训报告
1.把万用表调毫安档并接在副线圈的两个接线端上。

2.用变压器的原线圈的两个线头迅速试触干电池的两极，若万用表指针正转，则与干电池
接触的那一个接线头和红表笔相连的那一端是同名端，若反偏，则与黑表笔相连的那一端是同名端。

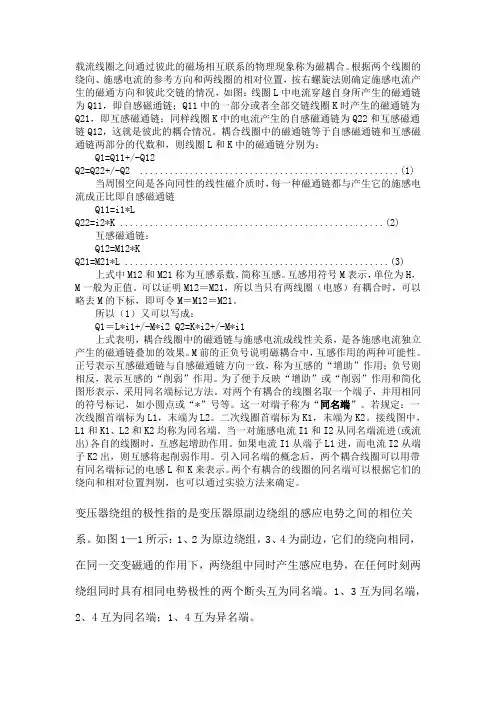

载流线圈之间通过彼此的磁场相互联系的物理现象称为磁耦合。

根据两个线圈的绕向、施感电流的参考方向和两线圈的相对位置，按右螺旋法则确定施感电流产生的磁通方向和彼此交链的情况，如图：线圈L中电流穿越自身所产生的磁通链为Q11，即自感磁通链；Q11中的一部分或者全部交链线圈K时产生的磁通链为Q21，即互感磁通链；同样线圈K中的电流产生的自感磁通链为Q22和互感磁通链Q12，这就是彼此的耦合情况。

耦合线圈中的磁通链等于自感磁通链和互感磁通链两部分的代数和，则线圈L和K中的磁通链分别为：Q1=Q11+/-Q12Q2=Q22+/-Q2 (1)当周围空间是各向同性的线性磁介质时，每一种磁通链都与产生它的施感电流成正比即自感磁通链Q11=i1*LQ22=i2*K (2)互感磁通链：Q12=M12*KQ21=M21*L (3)上式中M12和M21称为互感系数，简称互感。

互感用符号M表示，单位为H，M一般为正值。

可以证明M12＝M21，所以当只有两线圈（电感）有耦合时，可以略去M的下标，即可令M＝M12＝M21。

所以（1）又可以写成：Q1＝L*i1+/-M*i2 Q2=K*i2+/-M*i1上式表明，耦合线圈中的磁通链与施感电流成线性关系，是各施感电流独立产生的磁通链叠加的效果。

M前的正负号说明磁耦合中，互感作用的两种可能性。

正号表示互感磁通链与自感磁通链方向一致，称为互感的“增助”作用；负号则相反，表示互感的“削弱”作用。

为了便于反映“增助”或“削弱”作用和简化图形表示，采用同名端标记方法。

对两个有耦合的线圈名取一个端子，并用相同的符号标记，如小圆点或“*”号等。

这一对端子称为“同名端”。

若规定：一次线圈首端标为L1，末端为L2。

二次线圈首端标为K1，末端为K2。

接线图中，L1和K1、L2和K2均称为同名端。

当一对施感电流I1和I2从同名端流进(或流出)各自的线圈时，互感起增助作用。

如果电流I1从端子L1进，而电流I2从端子K2出，则互感将起削弱作用。

什么叫变压器的同名端？怎样判断同名端？
变压器同名端指线圈与线圈的正负相同的两端。

如下反激开关电源电路图,2、3、6脚为一对对名端，电压同正同负。

1、4、5也为另一组同名端，电压同正同负。

绕变压器时要按照同名端要绕，不能反。

如第一组2-1;那么第二、三组要3-4、6-5。

当然这是同一方向绕线的。

当反向绕时，脚位也要
反过来，如当正绕第一组时2-1，反绕第二组就要4-3了。

如下图。

如下图当两个异名端短接在一起，测试另两个脚时电感是大于两电感和的，相反，同名端短接在一起时，测另两脚电感量是小于两和的。

根据这原理我们就可以分出同名端了。

先分别测试出L1与L2感量，任意短接两脚，测试另两脚电感量L。

如量L>L1+L2，说明短接那两脚是异名端。

如果 L。

5种实验判定方法在电力系统中，变压器是一种非常重要的电气设备，用于变换电压、提供电力传输和分配网络中所需的不同电压等功能。

而在变压器的运行过程中，同名端的实验判定是非常重要的一环，用来确认电气设备的安全性和可靠性。

今天，我们就来探讨变压器同名端的5种实验判定方法。

1. 直流电桥实验直流电桥实验是一种常用的判定方法，通过在同名端接通直流电桥，测量不同的参数来判断设备的性能。

这种方法可以准确地检测出同名端的电阻、电感和电容等参数，为设备的安全性提供有力的保障。

2. 开路实验开路实验是通过在同名端开路的方式来确定设备的性能。

在这种实验中，通过对同名端进行开路操作，观察其电压和电流响应，以及其他参数的改变，来评估设备的稳定性和可靠性。

3. 短路实验短路实验是一种常用的实验方法，通过在同名端进行短路操作，观察其电压、电流和其他参数的变化，来评估设备的性能和稳定性。

这种方法可以有效地判断同名端的电气连接是否良好，以及设备的工作状态是否正常。

4. 绝缘电阻测试绝缘电阻测试是一种非常重要的判定方法，通过对同名端的绝缘电阻进行测试，来评估设备的绝缘性能和安全性。

这种方法可以有效地发现设备存在的绝缘故障或问题，为设备的维护和保养提供重要的参考依据。

5. 开关实验开关实验是在不同操作状态下对同名端进行开关操作，观察其电压、电流和其他参数的变化，来评估设备在不同工作状态下的性能和可靠性。

这种方法可以有效地判断设备在实际工作中的稳定性和安全性。

变压器同名端的实验判定是非常重要的，可以通过直流电桥实验、开路实验、短路实验、绝缘电阻测试和开关实验等多种方法来评估设备的性能和可靠性。

这些实验方法不仅可以发现设备存在的问题和故障，还可以为设备的维护和保养提供重要的参考依据，保障电力系统的安全和稳定运行。

希望通过本文的介绍，能够加深您对变压器同名端实验判定方法的理解，为电气设备的运行和维护提供有力的支持。

在电力系统中，变压器同名端的实验判定方法是非常重要的，它可以确保设备在运行过程中能够稳定安全地工作，同时也为设备的维护和保养提供了重要的参考依据。

变压器同名端的5种实验判定方法张立新;沙书俊【期刊名称】《物理通报》【年(卷),期】2014(000)012【总页数】2页(P65-66)【作者】张立新;沙书俊【作者单位】如皋高等师范学校数理系江苏南通 226500;如皋高等师范学校数理系江苏南通 226500【正文语种】中文同名端是变压器理论与实践中常用的基本概念．若已知原线圈输入电压的交流瞬时极性，通过同名端标记能够推断出副线圈输出电压的交流瞬时极性．同名端的判断在电工和电子技术中特别重要．笔者探索研究了5种实验判定方法，既可以作为课堂演示实验或学生分组实验，也可作为电工技术的实践应用．实验需要的仪器比如可拆变压器、交直流低压电源、多用电表、双踪示波器等都是基本教学仪器，各学校实验室均有配置．电工实践表明，变压器的线圈绕向确定之后同名端也就随之确定．如果两个线圈的绕向结构完全相同，则处于空间对称位置的两个端线就是同名端，在能观察到原线圈与副线圈绕向结构的情况下，可直接判定它们的同名端．如图1（a）所示，从原副线圈的绕向看，两个线圈对称端头是1与3，它们分别是两线圈的“头”，即1和3为同名端，一般用黑圆点表示．因此，若原线圈端头1的交流极性是“＋”，那么副线圈端头3的极性也是“＋”．当然另外两个端头，即两线圈的“尾”——2和4也是同名端．如果将副线圈转移到铁芯的另一侧，那么两线圈的同名端应该如图1（b）所示．一般情况下变压器线圈处于包封状态，看不到线圈结构，此时可用直流电源来判定同名端．现采用J2426型可拆变压器来做该实验，电路如图2所示．首先闭合开关S1，原线圈产生磁通量Φ1，在变压器硅钢片的端头产生了较强磁场，可以吸住一串回形针；然后闭合副线圈开关S2，在S2闭合的瞬刻，如果悬挂的回形针“哗啦”一下全部脱落至桌面，表明合磁场变弱，即Φ1与Φ2的方向相反，此时两组电池正极接触的是异名端，即1与3是异名端．若合上S2后，不但原来的回旋针不脱落，而且还能加挂更多回形针，表明Φ1与Φ2的方向相同，那么两组电池正极所接触的是同名端．上述判定方法概括为，“合磁场加强，两电池正极接触的是同名端；合磁场减弱，两电池正极接触的是异名端．”所需实验仪器为J2426型可拆变压器、MF47型多用电表、一号电池（1．5 V）．变压器有3个线圈可供选择，分别是60匝、120匝、240匝，我们选用240匝与120匝的组合进行实验．按图3连接好电路，将多用表的量程置于直流1 V挡．在原线圈电路中，当闭合开关S时，如果多用表指针向正方向偏转（右偏），那么电池正极接触的端头与红表棒接触的端头是同名端．若指针左偏，则电池正极接触的端头与红表棒接触的端头是异名端这是一个暂态过程实验中注意，如果匝数较多的绕组接电池，匝数较少的绕组接多用表，则多用表的电压量程要选小一些，使指针偏转较大便于观察；若匝数较少绕组接电池，匝数较多的绕组接多用表，则量程要选大一些，防止损坏电表．实验时还要注意，若接通电池时指针向右偏，那么断开时指针会向左偏．当接通和断开电池的时间间隔太短时，有可能只看到断开时的指针左偏现象，容易导致判定错误．因此接通电池后指针偏转，要等待指针返零后再断开电池以保证判定的准确性．在变压器原线圈两端输入交流电压，则副线圈就有交流电压输出．由于同名端与异名端的存在，原线圈的“输入电压”与副线圈的“输出电压”二者串联后，总电压会出现“相长”或“相消”的结果．这是因为两电压同相位时，它们的电压相量是同方向的，总电压等于两者之和；两电压反相位时，两电压相量也是反方向的，总电压等于两者之差．利用这个规律可以判定变压器的同名端．实验仍用J2426变压器．参见图4，用导线把端头1和4连接起来，原线圈（240匝）接低压电源10 V交流电压，副线圈（120匝）输出交流电压5 V．如果多用表交流电压挡测得端头2与3之间的总电压是10 V＋5 V＝15 V，则端头2与3是异名端；如果测得总电压是10 V-5 V＝5 V，则端头2与3是同名端．以上判定方法概括为，“总电压两者之和，两表棒接触异名端；总电压两者之差，两表棒接触同名端”．用双踪示波器判定变压器的同名端可作为课堂演示实验．我们采用上海某电子教学仪器厂的J2472双踪示波器、杭州某无线电厂的J2465信号源、J2426变压器来完成这个演示实验．按照图5的电路，将信号源发出的正弦电压输入变压器原线圈，同时把原线圈连接到示波器的输入端Y1与地之间；并且将副线圈连接到Y2与地之间．调节示波器的相关旋钮，使荧光屏出现两个稳定的正弦波．如果荧光屏显示输入电压u1和输出电压u2是同相位，参见图6（a），那么示波器的Y1与Y2接触变压器的两端头是同名端．如果两个交流电压波形是反相位，参见图6（b），那么Y1与Y2接触的两端头是异名端．。

实验1.6 单相变压器的测量20实验1.6 单相变压器的测量一、实验目的（1）了解小型变压器的基本结构，熟悉变压器的基本参数和特性。

（2）学会变压器绕组同极性端（同名端）的判别方法。

（3）测定变压器的参数和外特性。

二、实验设备及材料通用电学实验台，小型单相变压器，自耦变压器，交流电压表、交流电流表、万用表，灯泡等。

三、实验原理1、变压器绕组同极性端（同名端）的判别方法变压器绕组的同极性端（同名端），是指通过各绕组的磁通发生变化时，在某一瞬间，各绕组上感应电动势或感应电压极性相同的端钮。

测定变压器同名端，可以判断变压器输出信号与输入是反相还是同相。

用实验方法测定变压器绕组同极性端，通常采用下列两种的方法。

（1）交流法 如图1.6.1所示，将变压器的两个绕阻①-②和③-④的任意两个端点（如②和④）串联起来，在其中一个绕组（如①-②）两端加上一个比较低的电压（10~40V ，可用自耦变压器调节输出），用电压表分别测量两绕阻的电压U 12、U 34和串联的总电压U 13。

若U 13=U 12－U 34，则①和③是同极性端；若U 13=U 12+U 34，则①和④是同极性端。

（2）直流法 如图1.6.2所示，E =2~3V 。

当开关K 闭合瞬间，若直流检流计的指针正向偏转，则①和③是同极性端；反向偏转，则①和④是同极性端。

2、变压器的主要参数（1）变压比K u变压器原绕组与电源联接，而副绕组与负载断开，则称为变压器的空载运行。

变压器空载、原绕组接额定电压时，原、副绕组电压的比，称为变压器的变压比K u 。

u 1N 2012//K U U N N =≈ （1-6-1） 式中：N 1、N 2分别为变压器原、副绕组的匝数。

（2）变流比K i图1.6.1 交流法测定变压器同极性端 图1.6.2 直流法测定变压器同极性端第1章 电工（电路）实验21 变压器空载运行时，副边电流为零，这时原边从电源取用的电流称为变压器的空载电流I 0。
