开关电源同名端判断变压器

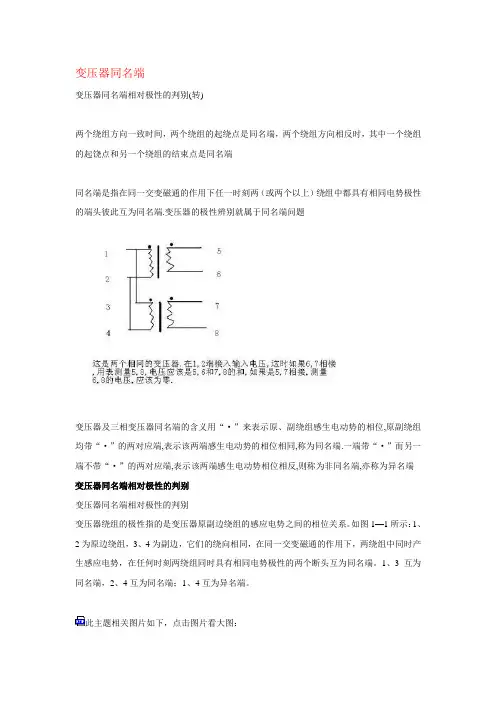

变压器同名端变压器同名端相对极性的判别(转)两个绕组方向一致时间，两个绕组的起绕点是同名端，两个绕组方向相反时，其中一个绕组的起饶点和另一个绕组的结束点是同名端同名端是指在同一交变磁通的作用下任一时刻两（或两个以上）绕组中都具有相同电势极性的端头彼此互为同名端.变压器的极性辨别就属于同名端问题变压器及三相变压器同名端的含义用“·”来表示原、副绕组感生电动势的相位,原副绕组均带“·”的两对应端,表示该两端感生电动势的相位相同,称为同名端.一端带“·”而另一端不带“·”的两对应端,表示该两端感生电动势相位相反,则称为非同名端,亦称为异名端变压器同名端相对极性的判别变压器同名端相对极性的判别变压器绕组的极性指的是变压器原副边绕组的感应电势之间的相位关系。

如图1—1所示：1、2为原边绕组，3、4为副边，它们的绕向相同，在同一交变磁通的作用下，两绕组中同时产生感应电势，在任何时刻两绕组同时具有相同电势极性的两个断头互为同名端。

1、3互为同名端，2、4互为同名端；1、4互为异名端。

此主题相关图片如下，点击图片看大图：变压器同名端的判断方法较多，分别叙述如下：一、交流电压法。

一单相变压器原副边绕组连线如图1—2，在它的原边加适当的交流电压，分别用电压表测出原副边的电压U1、U2，以及1、3之间的电压U3。

如果U3＝U1+U2,则相连的线头2、4为异名端，1、4为同名端，2、3也是同名端。

如果U3＝U1－U2,则相连的线头2、4为同名端，1、4为异名端，1、3也是同名端。

二、直流法（又叫干电池法）。

干电池一节，万用表一块接成如图1－3所示。

将万用表档位打在直流电压低档位，如5V以下或者直流电流的低档位（如5mA），当接通S的瞬间，表针正向偏转，则万用表的正极、电池的正极所接的为同名端；如果表针反向偏转，则万用表的正极、电池的负极所接的为同名端。

注意断开S时，表针会摆向另一方向；S不可长时接通。

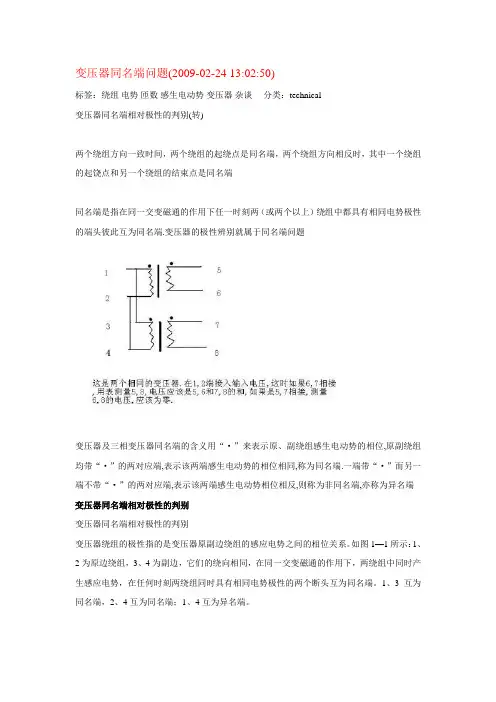

变压器同名端问题(2009-02-24 13:02:50)标签：绕组电势匝数感生电动势变压器杂谈分类：technical变压器同名端相对极性的判别(转)两个绕组方向一致时间，两个绕组的起绕点是同名端，两个绕组方向相反时，其中一个绕组的起饶点和另一个绕组的结束点是同名端同名端是指在同一交变磁通的作用下任一时刻两（或两个以上）绕组中都具有相同电势极性的端头彼此互为同名端.变压器的极性辨别就属于同名端问题变压器及三相变压器同名端的含义用“·”来表示原、副绕组感生电动势的相位,原副绕组均带“·”的两对应端,表示该两端感生电动势的相位相同,称为同名端.一端带“·”而另一端不带“·”的两对应端,表示该两端感生电动势相位相反,则称为非同名端,亦称为异名端变压器同名端相对极性的判别变压器同名端相对极性的判别变压器绕组的极性指的是变压器原副边绕组的感应电势之间的相位关系。

如图1—1所示：1、2为原边绕组，3、4为副边，它们的绕向相同，在同一交变磁通的作用下，两绕组中同时产生感应电势，在任何时刻两绕组同时具有相同电势极性的两个断头互为同名端。

1、3互为同名端，2、4互为同名端；1、4互为异名端。

此主题相关图片如下，点击图片看大图：变压器同名端的判断方法较多，分别叙述如下：一、交流电压法。

一单相变压器原副边绕组连线如图1—2，在它的原边加适当的交流电压，分别用电压表测出原副边的电压U1、U2，以及1、3之间的电压U3。

如果U3＝U1+U2,则相连的线头2、4为异名端，1、4为同名端，2、3也是同名端。

如果U3＝U1－U2,则相连的线头2、4为同名端，1、4为异名端，1、3也是同名端。

二、直流法（又叫干电池法）。

干电池一节，万用表一块接成如图1－3所示。

将万用表档位打在直流电压低档位，如5V以下或者直流电流的低档位（如5mA），当接通S的瞬间，表针正向偏转，则万用表的正极、电池的正极所接的为同名端；如果表针反向偏转，则万用表的正极、电池的负极所接的为同名端。

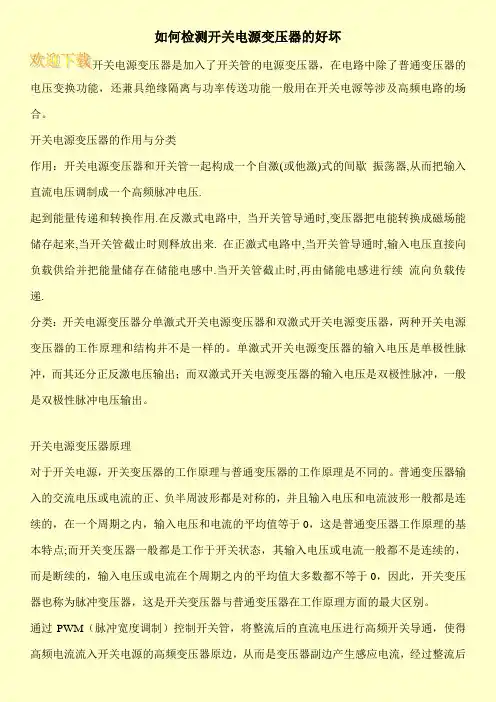

如何检测开关电源变压器的好坏
开关电源变压器是加入了开关管的电源变压器，在电路中除了普通变压器的电压变换功能，还兼具绝缘隔离与功率传送功能一般用在开关电源等涉及高频电路的场合。

开关电源变压器的作用与分类
作用：开关电源变压器和开关管一起构成一个自激(或他激)式的间歇振荡器,从而把输入直流电压调制成一个高频脉冲电压.
起到能量传递和转换作用.在反激式电路中, 当开关管导通时,变压器把电能转换成磁场能储存起来,当开关管截止时则释放出来. 在正激式电路中,当开关管导通时,输入电压直接向负载供给并把能量储存在储能电感中.当开关管截止时,再由储能电感进行续流向负载传递.
分类：开关电源变压器分单激式开关电源变压器和双激式开关电源变压器，两种开关电源变压器的工作原理和结构并不是一样的。

单激式开关电源变压器的输入电压是单极性脉冲，而其还分正反激电压输出；而双激式开关电源变压器的输入电压是双极性脉冲，一般是双极性脉冲电压输出。

开关电源变压器原理
对于开关电源，开关变压器的工作原理与普通变压器的工作原理是不同的。

普通变压器输入的交流电压或电流的正、负半周波形都是对称的，并且输入电压和电流波形一般都是连续的，在一个周期之内，输入电压和电流的平均值等于0，这是普通变压器工作原理的基本特点;而开关变压器一般都是工作于开关状态，其输入电压或电流一般都不是连续的，而是断续的，输入电压或电流在个周期之内的平均值大多数都不等于0，因此，开关变压器也称为脉冲变压器，这是开关变压器与普通变压器在工作原理方面的最大区别。

通过PWM（脉冲宽度调制）控制开关管，将整流后的直流电压进行高频开关导通，使得高频电流流入开关电源的高频变压器原边，从而是变压器副边产生感应电流，经过整流后。

变压器绕组同名端与首尾端判别方法图解
摘要: 绕组是变压器的电路部分，变压器工作依靠的主要就是绕组。

变压器进行工作时，绕组之间需进行正确的连接。

一旦接错，就可能导致变压器的严重损坏。

因此，变压器绕组在进行连接前，应进行极性和首尾判断。

变压器绕组...
绕组是变压器的电路部分，变压器工作依靠的主要就是绕组。

变压器进行工作时，绕组之间需进行正确的连接。

一旦接错，就可能导致变压器的严重损坏。

因此，变压器绕组在进行连接前，应进行极性和首尾判断。

变压器绕组的极性是指变压器一次侧、二次侧绕组在同一磁通作用下所产生的感应电动势之间的相位关系，通常用同名端来标记。

首尾端是对绕组的线端的标称。

三相绕组的星形连接或三角形连接就是通过首尾端的不同联结形式实现的。

对某相绕组而言，通常把电流流入的一端称为首端，电流流出的一端称为尾端。

首尾标示正确与否直接关系到变压器能否正常运行。

一、单相变压器极性和首尾端的判断在绕组极性的测定中，可采用的方法有多种。

在此我们主要对单相变压器和三相变压器都常采用的直流法进行详细辨析。

1.单相变压器绕组极性测定
用直流法测单相变压器的极性时，为了安全，一般多采用1.5V 的干电池或2-6V 的蓄电池和直流电流表或直流电压表，在变压器高压绕组接通直流电源的瞬间，根据低压绕组电流或电压的正负方向，来确定变压器各出线端的。

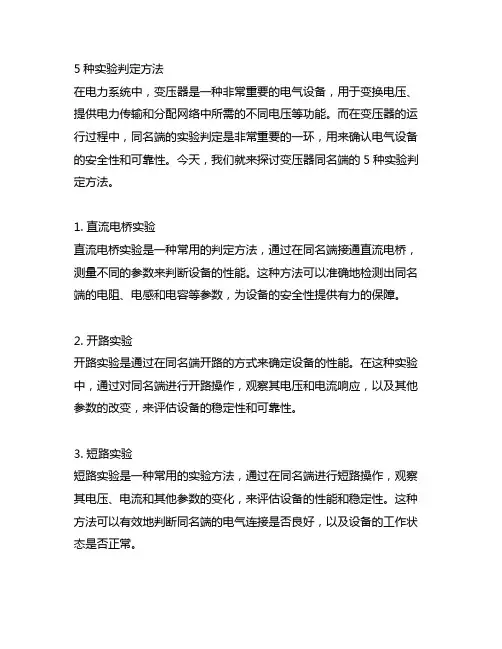

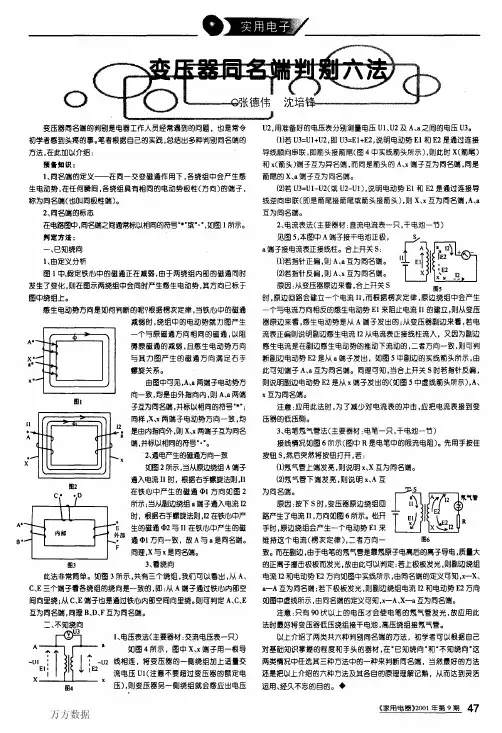

5种实验判定方法在电力系统中，变压器是一种非常重要的电气设备，用于变换电压、提供电力传输和分配网络中所需的不同电压等功能。

而在变压器的运行过程中，同名端的实验判定是非常重要的一环，用来确认电气设备的安全性和可靠性。

今天，我们就来探讨变压器同名端的5种实验判定方法。

1. 直流电桥实验直流电桥实验是一种常用的判定方法，通过在同名端接通直流电桥，测量不同的参数来判断设备的性能。

这种方法可以准确地检测出同名端的电阻、电感和电容等参数，为设备的安全性提供有力的保障。

2. 开路实验开路实验是通过在同名端开路的方式来确定设备的性能。

在这种实验中，通过对同名端进行开路操作，观察其电压和电流响应，以及其他参数的改变，来评估设备的稳定性和可靠性。

3. 短路实验短路实验是一种常用的实验方法，通过在同名端进行短路操作，观察其电压、电流和其他参数的变化，来评估设备的性能和稳定性。

这种方法可以有效地判断同名端的电气连接是否良好，以及设备的工作状态是否正常。

4. 绝缘电阻测试绝缘电阻测试是一种非常重要的判定方法，通过对同名端的绝缘电阻进行测试，来评估设备的绝缘性能和安全性。

这种方法可以有效地发现设备存在的绝缘故障或问题，为设备的维护和保养提供重要的参考依据。

5. 开关实验开关实验是在不同操作状态下对同名端进行开关操作，观察其电压、电流和其他参数的变化，来评估设备在不同工作状态下的性能和可靠性。

这种方法可以有效地判断设备在实际工作中的稳定性和安全性。

变压器同名端的实验判定是非常重要的，可以通过直流电桥实验、开路实验、短路实验、绝缘电阻测试和开关实验等多种方法来评估设备的性能和可靠性。

这些实验方法不仅可以发现设备存在的问题和故障，还可以为设备的维护和保养提供重要的参考依据，保障电力系统的安全和稳定运行。

希望通过本文的介绍，能够加深您对变压器同名端实验判定方法的理解，为电气设备的运行和维护提供有力的支持。

在电力系统中，变压器同名端的实验判定方法是非常重要的，它可以确保设备在运行过程中能够稳定安全地工作，同时也为设备的维护和保养提供了重要的参考依据。

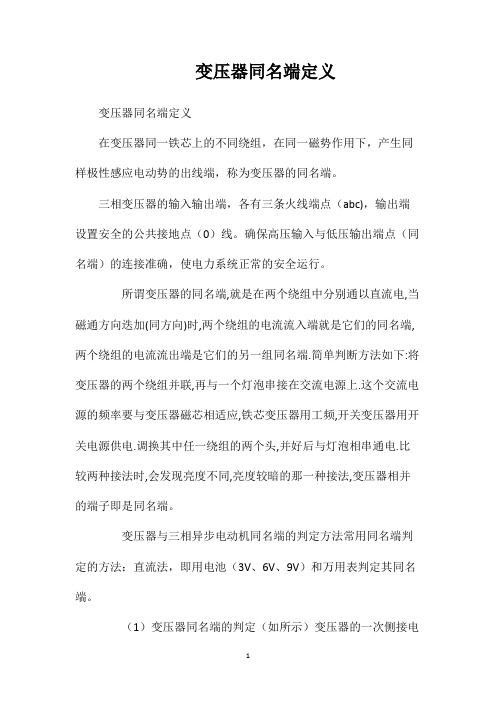

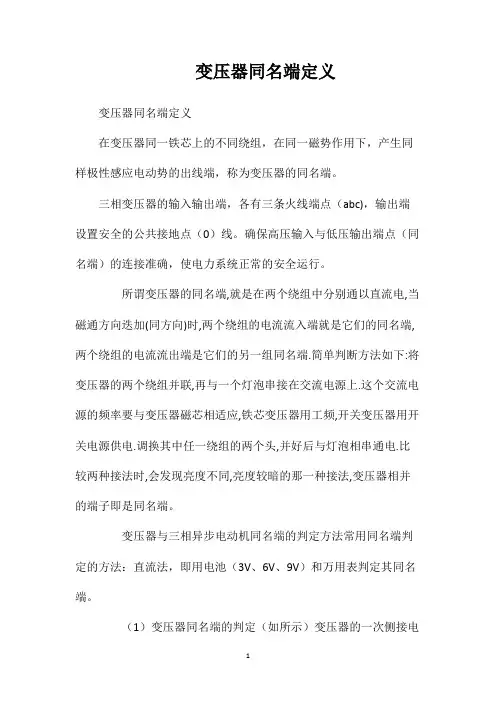

变压器同名端定义变压器同名端定义在变压器同一铁芯上的不同绕组，在同一磁势作用下，产生同样极性感应电动势的出线端，称为变压器的同名端。

三相变压器的输入输出端，各有三条火线端点（abc)，输出端设置安全的公共接地点（0）线。

确保高压输入与低压输出端点（同名端）的连接准确，使电力系统正常的安全运行。

所谓变压器的同名端,就是在两个绕组中分别通以直流电,当磁通方向迭加(同方向)时,两个绕组的电流流入端就是它们的同名端,两个绕组的电流流出端是它们的另一组同名端.简单判断方法如下:将变压器的两个绕组并联,再与一个灯泡串接在交流电源上.这个交流电源的频率要与变压器磁芯相适应,铁芯变压器用工频,开关变压器用开关电源供电.调换其中任一绕组的两个头,并好后与灯泡相串通电.比较两种接法时,会发现亮度不同,亮度较暗的那一种接法,变压器相并的端子即是同名端。

变压器与三相异步电动机同名端的判定方法常用同名端判定的方法：直流法，即用电池（3V、6V、9V）和万用表判定其同名端。

（1）变压器同名端的判定（如所示）变压器的一次侧接电池，1U1经开关K（K断状态）接电池正极，1U2接电池负极，2U1接万用表正表笔，2U2接万用表负表笔，此时万用表置直流毫安档。

当开关K闭合的瞬间，观察万用表表针的偏转情况，若正偏，则1U1和2U1或1U2和2U2为同名端；若反偏，则1U1和2U2或1U2和2U1为同名端。

（2）三相异步电动机同名端判定（如所示）取任意一相为参照相，按所示接线，当开关K闭合的瞬间，若表针正偏，则U1和W2或U2和W1为同名端（U1和W2或U2和W2即为首端或尾端）；若反偏，则U1和W1或U2和W2为同名端（U1和W1或U2和W2即为首端或尾端）。

总之，判定变压器和三相异步电动机的同名端在实际应用中尤为重要，所以在其同名端的判定实践教学中，应充分注意到判定结果的差异，从而加深对同名端判定方法的理解及其判定结果的正确认定，以免影响变压器或三相异步电动机的正常运行。

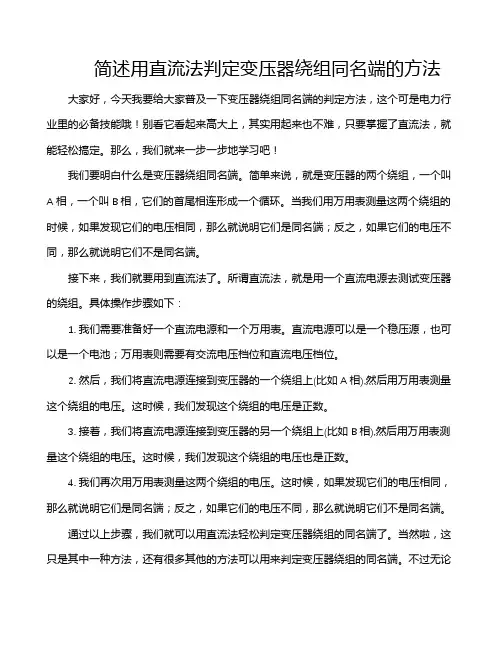

简述用直流法判定变压器绕组同名端的方法大家好，今天我要给大家普及一下变压器绕组同名端的判定方法，这个可是电力行业里的必备技能哦！别看它看起来高大上，其实用起来也不难，只要掌握了直流法，就能轻松搞定。

那么，我们就来一步一步地学习吧！我们要明白什么是变压器绕组同名端。

简单来说，就是变压器的两个绕组，一个叫A相，一个叫B相，它们的首尾相连形成一个循环。

当我们用万用表测量这两个绕组的时候，如果发现它们的电压相同，那么就说明它们是同名端；反之，如果它们的电压不同，那么就说明它们不是同名端。

接下来，我们就要用到直流法了。

所谓直流法，就是用一个直流电源去测试变压器的绕组。

具体操作步骤如下：1. 我们需要准备好一个直流电源和一个万用表。

直流电源可以是一个稳压源，也可以是一个电池；万用表则需要有交流电压档位和直流电压档位。

2. 然后，我们将直流电源连接到变压器的一个绕组上(比如A相),然后用万用表测量这个绕组的电压。

这时候，我们发现这个绕组的电压是正数。

3. 接着，我们将直流电源连接到变压器的另一个绕组上(比如B相),然后用万用表测量这个绕组的电压。

这时候，我们发现这个绕组的电压也是正数。

4. 我们再次用万用表测量这两个绕组的电压。

这时候，如果发现它们的电压相同，那么就说明它们是同名端；反之，如果它们的电压不同，那么就说明它们不是同名端。

通过以上步骤，我们就可以用直流法轻松判定变压器绕组的同名端了。

当然啦，这只是其中一种方法，还有很多其他的方法可以用来判定变压器绕组的同名端。

不过无论用什么方法，关键还是要掌握正确的技巧和方法。

希望大家在实际工作中能够运用自如哦！。

变压器同名端问题(2009-02-24 13:02:50)标签：绕组电势匝数感生电动势变压器杂谈分类：technical 变压器同名端相对极性的判别(转)两个绕组方向一致时，两个绕组的起绕点是同名端，两个绕组方向相反时，其中一个绕组的起饶点和另一个绕组的结束点是同名端同名端是指在同一交变磁通的作用下任一时刻两（或两个以上）绕组中都具有相同电势极性的端头彼此互为同名端.变压器的极性辨别就属于同名端问题变压器及三相变压器同名端的含义用“·”来表示原、副绕组感生电动势的相位,原副绕组均带“·”的两对应端,表示该两端感生电动势的相位相同,称为同名端.一端带“·”而另一端不带“·”的两对应端,表示该两端感生电动势相位相反,则称为非同名端,亦称为异名端变压器同名端相对极性的判别变压器同名端相对极性的判别变压器绕组的极性指的是变压器原副边绕组的感应电势之间的相位关系。

如图1—1所示：1、2为原边绕组，3、4为副边，它们的绕向相同，在同一交变磁通的作用下，两绕组中同时产生感应电势，在任何时刻两绕组同时具有相同电势极性的两个断头互为同名端。

1、3互为同名端，2、4互为同名端；1、4互为异名端。

此主题相关图片如下，点击图片看大图：变压器同名端的判断方法较多，分别叙述如下：一、交流电压法。

一单相变压器原副边绕组连线如图1—2，在它的原边加适当的交流电压，分别用电压表测出原副边的电压U1、U2，以及1、3之间的电压U3。

如果U3＝U1+U2,则相连的线头2、4为异名端，1、4为同名端，2、3也是同名端。

如果U3＝U1－U2,则相连的线头2、4为同名端，1、4为异名端，1、3也是同名端。

二、直流法（又叫干电池法）。

干电池一节，万用表一块接成如图1－3所示。

将万用表档位打在直流电压低档位，如5V以下或者直流电流的低档位（如5mA），当接通S的瞬间，表针正向偏转，则万用表的正极、电池的正极所接的为同名端；如果表针反向偏转，则万用表的正极、电池的负极所接的为同名端。

开关电源变压器的查看办法1、经过查询变压器的外表来查看其是不是有显着反常景象。

如线圈引线是不是开裂，脱焊，绝缘资料是不是有烧焦痕迹，铁心紧固螺杆是不是有松动，硅钢片有无锈蚀，绕组线圈是不是有显露等。

2、绝缘性查验。

用万用表R;x;10k挡别离丈量铁心与初级，初级与各次级、铁心与各次级、静电屏蔽层与衩次级、次级各绕组间的电阻值，万用表指针均应指在无量大方位不动。

不然，阐明变压器绝缘功用不良。

3、线圈通断的查看。

将万用表置于R;x;1挡，查验中，若某个绕组的电阻值为无量大，则阐明此绕组有断路性缺点。

4、差异初、次级线圈。

电源变压器初级引脚和次级引脚一般都是别离从两头引出的，并且初级绕组多标有220V字样，次级绕组则标出额外电压值，如15V、24V、35V等。

再依据这些符号进行辨认。

5、空载电流的查看。

a、直接丈量法。

将次级悉数绕组悉数开路，把万用表置于沟通电流挡(500mA，串入初级绕组。

开端级绕组的插头刺进220V 沟通市电时，万用表所指示的即是空载电流值。

此值不该大于变压器满载电流的10%～20%。

一般多见电子设备电源变压器的正常空载电流应在100mA摆布。

假定超出太多，则阐明变压器有短路性缺点。

b、直接丈量法。

在变压器的初级绕组中串联一个10?/5W 的电阻，次级仍悉数空载。

把万用表拨至沟通电压挡。

加电后，用两表笔测出电阻R两头的电压降U，然后用欧姆规矩算出空载电流I 空，即I空=U/R。

F?空载电压的查看。

将电源变压器的初级接220V 市电，用万用表沟通电压接顺次测出各绕组的空载电压值(U21、U22、U23、U24)应契合央求值，容许差错计划一般为：高压绕组le;plusmn;10%，低压绕组le;plusmn;5%，带基地抽头的两组对称绕组的电压差应le;plusmn;2%。

6、一般小功率电源变压器容许温升为40℃～50℃，假定所用绝缘资料质量较好，容许温升还可跋涉。

7、查看差异各绕组的同名端。

变压器同名端问题分类：technical 标签：绕组电势匝数感生电动势变压器杂谈变压器同名端相对极性的判别(转)两个绕组方向一致时间，两个绕组的起绕点是同名端，两个绕组方向相反时，其中一个绕组的起饶点和另一个绕组的结束点是同名端同名端是指在同一交变磁通的作用下任一时刻两（或两个以上）绕组中都具有相同电势极性的端头彼此互为同名端.变压器的极性辨别就属于同名端问题变压器及三相变压器同名端的含义用“·”来表示原、副绕组感生电动势的相位,原副绕组均带“·”的两对应端,表示该两端感生电动势的相位相同,称为同名端.一端带“·”而另一端不带“·”的两对应端,表示该两端感生电动势相位相反,则称为非同名端,亦称为异名端变压器同名端相对极性的判别变压器同名端相对极性的判别变压器绕组的极性指的是变压器原副边绕组的感应电势之间的相位关系。

如图1—1所示：1、2为原边绕组，3、4为副边，它们的绕向相同，在同一交变磁通的作用下，两绕组中同时产生感应电势，在任何时刻两绕组同时具有相同电势极性的两个断头互为同名端。

1、3互为同名端，2、4互为同名端；1、4互为异名端。

此主题相关图片如下，点击图片看大图：变压器同名端的判断方法较多，分别叙述如下：一、交流电压法。

一单相变压器原副边绕组连线如图1—2，在它的原边加适当的交流电压，分别用电压表测出原副边的电压U1、U2，以及1、3之间的电压U3。

如果U3＝U1+U2,则相连的线头2、4为异名端，1、4为同名端，2、3也是同名端。

如果U3＝U1－U2,则相连的线头2、4为同名端，1、4为异名端，1、3也是同名端。

二、直流法（又叫干电池法）。

干电池一节，万用表一块接成如图1－3所示。

将万用表档位打在直流电压低档位，如5V以下或者直流电流的低档位（如5mA），当接通S的瞬间，表针正向偏转，则万用表的正极、电池的正极所接的为同名端；如果表针反向偏转，则万用表的正极、电池的负极所接的为同名端。
