变压器同名端的判定教案

lcr表变压器同名端的判断方法同名端的判断方法
在进行LCR表（电感、电容和电阻测试仪）的测量过程中，有时需要判断变压器中同名端的连接情况。

同名端的连接方式会影响到变压器的工作性能和电路的稳定性。

下面将介绍一种常见的判断方法。

首先，确保变压器已经断开与电源的连接，确保安全。

然后，按照以下步骤进行同名端的判断：
步骤一：准备工作。

1. 将LCR表电池放入充电器进行充电，确保电表正常工作；
2. 将LCR表的测试线分别接到电表上的测试端子；
3. 打开LCR表，选择适合的测试模式和范围。

步骤二：测量电感。

1. 将左/右测试线分别接到变压器的两个端点；
2. 记录此时电表的读数；
3. 交换左/右测试线的连接位置；
4. 再次记录电表的读数。

步骤三：分析测量结果。

1. 如果两次读数相等，则说明变压器的同名端被正确连接；
2. 如果两次读数不相等，则说明变压器的同名端被错误连接。

注意事项：
1. 在测量电感时，应尽量避免与外界金属物体的接触，以免影响测量结果；
2. 在选择测试模式和范围时，应根据具体的变压器参数进行调整，以保证测量的准确性；
3. 在操作过程中，应注意安全，避免触摸电源和裸露电线；
4. 如果对测量结果不确定，建议咨询专业人士或更换测量设备进行验证。

通过以上步骤和注意事项，我们可以判断变压器中同名端的连接情况。

这将帮助我们确保变压器的工作性能和电路的稳定性。

《变压器同名端判断和三相异步电动机首尾端判别》教案任课教师授课班级课时安排本期授课次序课题内容变压器同名端判断和三相异步电动机首尾端判别教学目的1、掌握变压器同名端的判别方法2、掌握三相异步电动机首尾端的判别方法教学重点变压器同名端判断和三相异步电动机首尾端判别教学难点变压器同名端判断和三相异步电动机首尾端判别课型实习课教学方法与手段讲解法、演示法、现场实习法教学过程设计教学过程及时间分配教学内容课前准备1.准备实习设备、材料及教学用具；2.检查学生出勤情况，工具及劳动保护穿戴情况；3.集中学生注意力，准备讲授教学内容。

安全教育 1.集体背诵安全操作规程；2.正确使用电工工具及仪表；3.按操作规程要求正确操作电器设备的运行。

一、变压器同名端的判别1、观察法观察变压器一次侧，二次侧绕组的绕向，应用楞次定律、安培定则来判别例如A与a是同名端；X与x是同名端2、直流法在无法辨清绕组方向时，可以用直流法来判别变压器同名端。

用1.5V或3V的直流电源，直流电源接入高压绕组，直流毫伏表接入低压绕组。

当合上开关一瞬间，如毫伏表指针向正方向摆动，则接直流电源正极的端子与接直流毫伏表正极的端子是同名端。

3、交流法将高压绕组一端用导线与低压绕组一端相连接，同时将高压绕组及低压绕组的另一端接交流电压表。

例如:在高压绕组两端接入低压交流电源，测量U1和U2值，若U1>U2，A与a是异名端，若U1<U2,A与a是同名端。

二、异步电动机首尾端判别1、交流法（1）首先用万用表查明每相绕组的两个出线端（2）然后把其中任意两相绕组串联后与电压表连接，第三相绕组与36V交流电源接通，若电压表有读数，则是首位相连；若电压表没有读数，则是首首（尾尾）相连。

2、万用表发（1）明每相绕组的两个出线端（2）用手转动电动机转子，如万用表的指针不动，说明首尾接线正确；如万用表的指针动，说明首尾接线错误。

3、干电池法（1）首先用万用表查明每相绕组的两个出线端（2）按图接线，闭合开关的瞬间，若微安表指针摆向大于零的一侧，则连接电池正极的接线端与微安表负极所连接的连线端同为首端（尾端）。

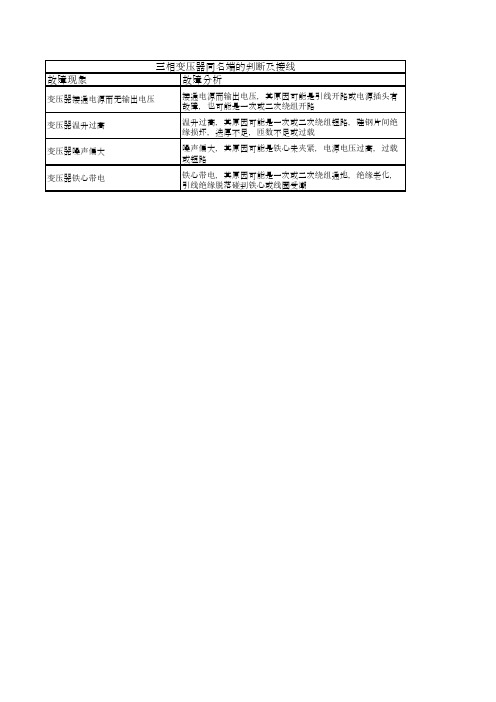

变压器噪声偏大三相变压器同名端的判断及接线变压器铁心带电故障分析
接通电源而输出电压，其原因可能是引线开路或电源插头有故障，也可能是一次或二次绕组开路
温升过高，其原因可能是一次或二次绕组短路，硅钢片间绝缘损坏，迭厚不足，匝数不足或过载
噪声偏大，其原因可能是铁心未夹紧，电源电压过高，过载或短路
铁心带电，其原因可能是一次或二次绕组通地，绝缘老化，引线绝缘脱落碰到铁心或线圈受潮故障现象变压器接通电源而无输出电压变压器温升过高。

变压器同名端和异名端的判断方法
宝子们，今天咱们来唠唠变压器同名端和异名端咋判断呢。

咱先说说啥是同名端哈。

同名端呢，简单说就是在变压器的各个绕组中，在同一磁通作用下，感应电动势极性相同的端点。

这就好比是一群小伙伴，在同一个魔法磁场下，有着相同的反应方向的那些个端点。

那咋判断呢？有一种方法是用直流法哦。

咱找个干电池，还有个万用表。

把电池接到变压器的一个绕组上，比如初级绕组。

然后呢，在接通电池的瞬间，用万用表去测量另一个绕组，也就是次级绕组的电压。

要是这时候万用表指针正向摆动，那电池正极所接的初级绕组端点和万用表红表笔所接的次级绕组端点就是同名端啦。

要是指针反向摆动呢，那这俩端点就是异名端咯。

这就像是玩一个小小的电路侦探游戏，看指针的动向就像看线索一样。

还有一种交流法呢。

给变压器的一个绕组加上交流电压，然后测量另一个绕组的电压。

如果测量出的电压和按照同名端连接时计算出的电压数值一样，那连接正确，这两端就是同名端。

要是电压数值不一样，那就不是同名端啦。

这就像是在给变压器的绕组们做个小小的匹配测试，对得上就是同名端小团伙，对不上就不是啦。

宝子们，判断同名端和异名端其实没那么难啦。

就像是交朋友，找到有共同特点的就是同名端朋友，不一样的就是异名端朋友。

多试几次这些方法，你就会熟练掌握啦。

这在咱们捣鼓一些小电路或者了解变压器工作原理的时候可有用啦。

就像你知道了小伙伴们的小秘密，在电路的小世界里就能玩得更转啦。

加油哦，宝子们！。

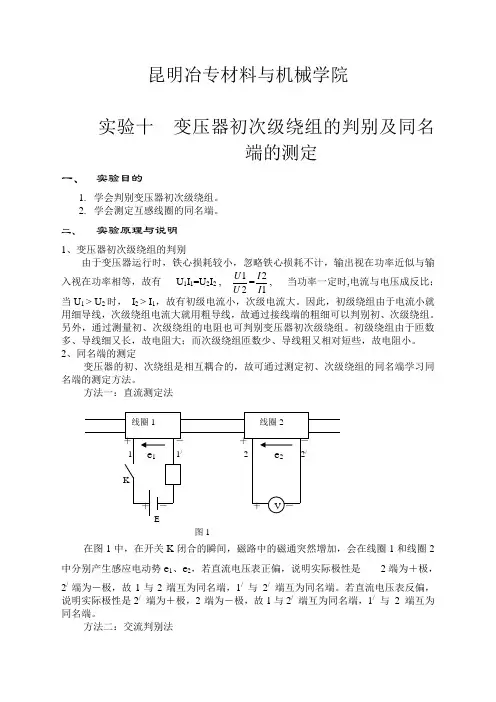

昆明冶专材料与机械学院实验十 变压器初次级绕组的判别及同名端的测定一、 实验目的1. 学会判别变压器初次级绕组。

2. 学会测定互感线圈的同名端。

二、 实验原理与说明1、变压器初次级绕组的判别由于变压器运行时，铁心损耗较小，忽略铁心损耗不计，输出视在功率近似与输入视在功率相等，故有 U 1I 1=U 2I 2 , 21U U =12I I , 当功率一定时,电流与电压成反比；当U 1 > U 2时， I 2 > I 1，故有初级电流小，次级电流大。

因此，初级绕组由于电流小就用细导线，次级绕组电流大就用粗导线，故通过接线端的粗细可以判别初、次级绕组。

另外，通过测量初、次级绕组的电阻也可判别变压器初次级绕组。

初级绕组由于匝数多、导线细又长，故电阻大；而次级绕组匝数少、导线粗又相对短些，故电阻小。

2、同名端的测定变压器的初、次绕组是相互耦合的，故可通过测定初、次级绕组的同名端学习同名端的测定方法。

方法一：直流测定法在图1中，在开关K 闭合的瞬间，磁路中的磁通突然增加，会在线圈1和线圈2中分别产生感应电动势e 1、e 2，若直流电压表正偏，说明实际极性是 2端为＋极，2/ 端为－极，故1与2端互为同名端，1/ 与 2/ 端互为同名端。

若直流电压表反偏，说明实际极性是2/ 端为＋极，2 端为－极，故1与2/ 端互为同名端，1/ 与 2 端互为同名端。

方法二：交流判别法图1按图2接线，在高压绕组上加上交流电压U 1，用交流电压表测量U 1、U 2及U 12。

若U 12=U 1－U 2，说明U 1与U 2同相，两个线圈反向串联，如图3所示： 则 1与2 端互为 同名端，1/ 与2/ 端互为同名端。

若U 12=U 1＋U 2，说明U 1与U 2反相，两个线圈正向串联，如图4所示：则 1与2/ 端互为 同名端，1/ 与2 端互为同名端。

三、 实验任务与步骤1、判别变压器的初、次级绕组用万用表的欧姆档分别测量初、次级绕组的电阻：r 1= Ω,r 2 = Ω. 2、同名端的判别 （1） 直流测定法按图5接线，闭合开关K 的瞬间，○V 表的指针 偏，A 与 互为同名端，X 与 互为同名端。

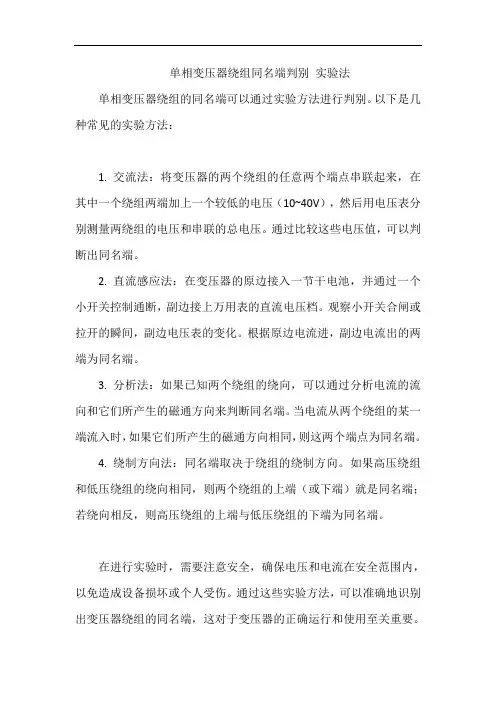

单相变压器绕组同名端判别实验法
单相变压器绕组的同名端可以通过实验方法进行判别。

以下是几种常见的实验方法：
1. 交流法：将变压器的两个绕组的任意两个端点串联起来，在其中一个绕组两端加上一个较低的电压（10~40V），然后用电压表分别测量两绕组的电压和串联的总电压。

通过比较这些电压值，可以判断出同名端。

2. 直流感应法：在变压器的原边接入一节干电池，并通过一个小开关控制通断，副边接上万用表的直流电压档。

观察小开关合闸或拉开的瞬间，副边电压表的变化。

根据原边电流进，副边电流出的两端为同名端。

3. 分析法：如果已知两个绕组的绕向，可以通过分析电流的流向和它们所产生的磁通方向来判断同名端。

当电流从两个绕组的某一端流入时，如果它们所产生的磁通方向相同，则这两个端点为同名端。

4. 绕制方向法：同名端取决于绕组的绕制方向。

如果高压绕组和低压绕组的绕向相同，则两个绕组的上端（或下端）就是同名端；若绕向相反，则高压绕组的上端与低压绕组的下端为同名端。

在进行实验时，需要注意安全，确保电压和电流在安全范围内，以免造成设备损坏或个人受伤。

通过这些实验方法，可以准确地识别出变压器绕组的同名端，这对于变压器的正确运行和使用至关重要。

技能训练变压器同名端判别及绕组电阻的测量（一）实训目的
学会使用钳形电流表测量线路电流和使用兆欧表测量电气设备的绝缘电阻。

（二）实训器材
1、工具常用电工工具一套
2、仪表MG24型钳形电流表、500V兆欧表。

3、器材三相电动机、双副边绕组电源变压器。

（三）实训方法
1、用MG24钳形电流表分别测量三相电动机和电源变压器原边电流，将电流测量数据
填入表1.7中。

表1.7 电流测量实训报告
2、使用500V兆欧表分别测量三相电动机和电源变压器的绝缘电阻，将绝缘电阻测量数据填入表1.8中。

表1.8 绝缘电阻测量实训报告
1.把万用表调毫安档并接在副线圈的两个接线端上。

2.用变压器的原线圈的两个线头迅速试触干电池的两极，若万用表指针正转，则与干电池
接触的那一个接线头和红表笔相连的那一端是同名端，若反偏，则与黑表笔相连的那一端是同名端。

检测变压器同名端的办法
检测变压器同名端的办法
检测变压器同名端的办法
１、用电池辅助判断变压器初次级同名端
如图所示，用电池碰触变压器初级绕组，若碰触的瞬间指针向右转，则A、a为同名端，剩下的B、b为同名端。

若万用表偏转角度小，可使用50μA档或者其它小电流量程。

也可以根据变压器的变比选择量程，但应遵循大量程到小量程的原则。

如果手头有两块万用表，则可以用一块万用表电阻档“×１”或者“×１０”档代替电池。

需要注意的是指针万用表的红表笔接的电池负极，黑表笔接的电池正极。

２、变压器次级两个相同绕组的同名端
若变压器的次级有两组电压一样的绕组，想把他们串联起来，做全波整流，则可以用以下简单办法判断同名端。

先把次级两绕组的分别拿一根把它们连在一起，接通初级电源，用电压表测量没有连在一起的两线头，如电压比单组高一倍就是串联，如无电压或很小就是刚才连在一起的是同名端。

变压器的同名端，以及判别⽅法
什么叫做线圈的同名端？
具有磁耦合的两个线圈，当电流分别从两线圈个⼦的某⼀个端⼦流⼊是，如两者产⽣磁通相助，则这两端叫做互感线圈的同名端。

即,电流⽅向流⼊⽅向⼀直叫做同名端。

当两个线圈电流均从同名端流⼊，线圈中磁通相助，互感电压与该线圈中的⾃感电压同号。

即⾃感电压取正号时互感电压
取正号，⾃感电压取负号时互感电压取负号；否则，当两线圈电流从异名端流⼊时，由于线圈中磁通互相抵消，故互感电压
与⾃感电压异号，即⾃感电压取正号时互感电压取负号。

变压器同名端的判断
1、从线圈的绕向结构来判定
如果两个线圈的绕向结构完全相同则处于空间对称位置的两个端线就是同名端，这样能够直接观察出两个线圈的同名端。

2、⽤直流稳态过程判定
⾸先闭合开关k1，全线圈产⽣磁通量φ1，在变压器硅钢⽚的端头产⽣了较强的磁场，可以吸住⼀圈回形针，然后闭合次级线圈开关k2，在k2闭合的瞬间若回形针掉落，表明相加磁场变弱。

反之表明磁场变强。

通过以上叙述
：合磁场加强，量电池正极接触的就是同名端
　合磁场减弱，量电池正极接触的就是异名端
3、不需要外加电路的情况下测量是否同名端（使⽤LCR电桥）
在初级绕组取⼀端，同时次级绕组取⼀端，短接两端。

使⽤电桥测试两组中的另外⼀端电感值，
如果电感值⼤于单独测量绕组之和（则为这两端为异名端）反之为同名端
异名端：L=L1+L2+2M
同名端：L=L1+L2-2M。
