单片机的内部结构与工作原理

51单片机的结构51单片机是指一种集成了中央处理器、存储器和各种输入输出接口的单片集成电路。

它由Intel公司于1980年推出，采用了Harvard架构，是一种典型的8位单片机，无论在学校教学还是工业控制领域都得到了广泛的应用。

一、内部结构51单片机的内部结构主要由中央处理器、存储器和输入输出接口组成。

1. 中央处理器51单片机的中央处理器包含一个8位的累加寄存器A、一个8位的B寄存器、一个16位的程序计数器PC以及各种控制寄存器。

其中累加寄存器A是数据处理的核心，用于存储运算的结果。

B寄存器可用作直接寻址时的源操作数或目的操作数。

2. 存储器51单片机的存储器主要分为程序存储器和数据存储器。

程序存储器用于存储程序的指令，通常采用只读存储器（ROM）的形式。

数据存储器用于存储程序中的数据，包括RAM和各种寄存器。

3. 输入输出接口51单片机的输入输出接口包括通用输入输出口（GPIO）、串行通信口（UART）、定时器/计数器等。

GPIO用于与外部器件进行数据交互，可用于输入和输出。

UART用于与其他设备进行串行通信，常用于与计算机进行通信。

定时器/计数器可用于计时和定时中断控制。

二、工作原理51单片机的工作原理可以简单概括为：接收指令、执行指令、更新PC。

1. 接收指令51单片机从程序存储器中读取指令，并将指令暂存在指令寄存器中。

指令寄存器会将指令的地址信息传递给地址寄存器，以便读取下一条指令。

2. 执行指令51单片机根据指令的类型和操作码，执行相应的操作。

这可能涉及到对寄存器或存储器的读取、写入、算术运算、逻辑运算等。

执行的结果通常会存储在累加寄存器A中。

3. 更新PC在执行完一条指令后，51单片机会自动更新程序计数器PC的值，使其指向下一条要执行的指令地址。

这样就能够实现程序的顺序执行。

三、应用领域51单片机广泛应用于各个领域，包括嵌入式系统、家电控制、汽车电子、工业自动化等。

1. 嵌入式系统51单片机作为一种低成本、低功耗、易于开发和集成的微处理器，被广泛应用于嵌入式系统中。

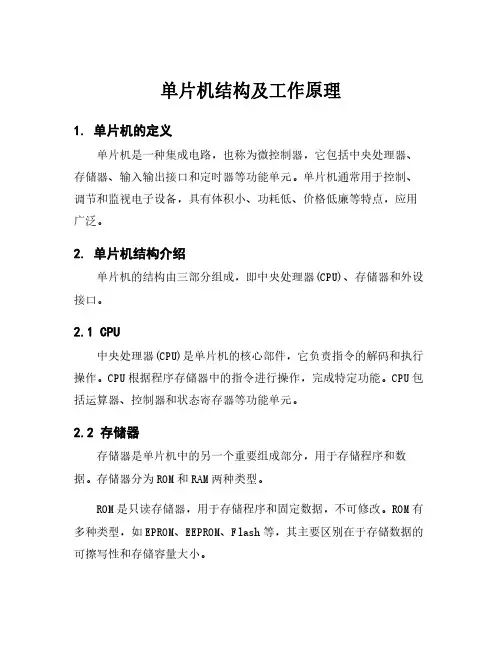

单片机结构及工作原理1.单片机的定义单片机是一种集成电路，也称为微控制器，它包括中央处理器、存储器、输入输出接口和定时器等功能单元。

单片机通常用于控制、调节和监视电子设备，具有体积小、功耗低、价格低廉等特点，应用广泛。

2.单片机结构介绍单片机的结构由三部分组成，即中央处理器(CPU)、存储器和外设接口。

2.1CPU中央处理器(CPU)是单片机的核心部件，它负责指令的解码和执行操作。

CPU根据程序存储器中的指令进行操作，完成特定功能。

CPU包括运算器、控制器和状态寄存器等功能单元。

2.2存储器存储器是单片机中的另一个重要组成部分，用于存储程序和数据。

存储器分为ROM和RAM两种类型。

ROM是只读存储器，用于存储程序和固定数据，不可修改。

ROM有多种类型，如EPROM、EEPROM、Flash等，其主要区别在于存储数据的可擦写性和存储容量大小。

RAM是随机存储器，用于存储运行时数据和临时数据。

RAM分为静态RAM(SRAM)和动态RAM(DRAM)两种类型，其主要区别在于电路原理和存储速度。

SRAM存储速度快，但容量小，常用于存储寄存器数据；DRAM存储速度慢，但容量大，常用于存储缓冲区数据。

2.3外设接口外设接口是单片机中与外界通信的接口，包括输入输出端口、串行通信接口、定时器和计数器等。

外设接口通过与CPU的数据总线和控制总线进行通信，在不同的时间段将输入信号读入或将输出信号输出。

3.单片机的工作原理单片机工作时，CPU按照指令序列，进行数据操作和程序流程控制。

工作原理可以用以下流程来简述：3.1指令执行当CPU读取程序存储器中的指令时，先将指令存放在指令寄存器IR中，然后进行指令解码，确定需要进行的具体操作。

3.2数据操作当CPU确定了需要进行的具体操作后，需要读写数据来完成相应的操作。

CPU从存储器中读取数据并进行运算，然后将结果存储回存储器中。

3.3程序流程控制程序流程控制是单片机中的重要功能，用于指导程序的运行，以完成特定任务。

单片机结构及工作原理单片机是一种集成电路，它包含了CPU、存储器、输入输出接口等核心组件。

它的工作原理是通过执行一系列指令来完成特定的任务。

本文将从单片机的结构和工作原理两个方面进行阐述。

一、单片机的结构单片机的结构可以分为CPU、存储器和输入输出接口三部分。

1. CPU（中央处理器）CPU是单片机的核心部件，负责执行指令、进行数据处理和控制整个系统的工作。

它包括运算器、控制器和寄存器等组件。

运算器负责执行算术和逻辑运算，控制器负责解码指令并控制程序的执行顺序，寄存器则用于暂存数据和指令。

2. 存储器存储器用于存储程序和数据。

单片机的存储器分为两种类型：ROM 和RAM。

ROM（只读存储器）存储了程序的指令，通常是不可修改的；RAM（随机存储器）用于存储变量和临时数据，可以读写。

3. 输入输出接口输入输出接口用于与外部设备进行通信。

它可以接收来自外部设备的输入信号，并将处理结果输出给外部设备。

输入输出接口可以是数字输入输出口、模拟输入输出口、定时器计数器等。

二、单片机的工作原理单片机的工作原理是通过执行一系列指令来完成特定的任务。

单片机的指令由汇编语言编写，经过编译后生成机器码，再由单片机执行。

1. 程序的加载当单片机上电后，首先需要将程序加载到存储器中。

通常，程序存储在ROM中，单片机将ROM中的指令复制到RAM中，然后开始执行。

2. 指令的解码和执行单片机将RAM中的指令读取到控制器中，然后进行解码。

解码后，控制器将指令发送给运算器执行。

不同的指令会执行不同的操作，如算术运算、逻辑运算、数据传输等。

3. 数据的读写单片机可以从外部设备读取数据，并将处理结果写回外部设备。

它通过输入输出接口与外部设备进行数据的交换。

4. 程序的控制单片机可以根据程序的要求进行条件判断和跳转。

根据运算结果或外部输入信号，单片机可以改变程序的执行顺序，实现不同的功能。

总结：单片机是一种集成电路，具有高度集成、体积小、功耗低等特点。

单片机的基本结构与工作原理单片机（Microcontroller Unit，简称MCU）是一种集成电路，具备处理器核心、存储器、IO接口和时钟电路等功能单元。

它被广泛应用于各种电子设备中，是嵌入式系统的重要组成部分。

本文将介绍单片机的基本结构与工作原理。

一、单片机的基本结构单片机的基本结构由四个主要组成部分构成：中央处理器（Central Processing Unit，CPU）、存储器、IO接口和时钟电路。

1. 中央处理器（CPU）中央处理器是单片机最核心的部分，它负责执行各种指令和控制单片机的运行。

通常，单片机的CPU是一种低功耗、高性能的微处理器，具备运算、逻辑和控制等功能。

CPU的设计和性能直接影响单片机的执行能力。

2. 存储器存储器是单片机用来存储程序、数据和中间结果的重要部件。

单片机的存储器包括闪存（Flash）和随机存取存储器（Random Access Memory，RAM）等。

闪存用于存储单片机的程序代码，它具有非易失性，可以保存在断电后。

通过闪存编程器，开发者可以将编写的程序代码烧录到单片机的闪存中。

RAM主要用于存储程序运行时产生的变量和临时数据，它的读写速度相较闪存更快，但断电后数据会丢失。

3. IO接口IO接口是单片机与外部设备进行数据交换的接口，包括数字输入输出（Digital Input/Output，IO）、模拟输入输出（Analog Input/Output，AI/AO）等。

数字IO接口用于连接数字信号的收发，例如按键、LED灯、继电器等。

模拟IO接口用于连接模拟信号的输入和输出，例如温度传感器、电压检测等。

4. 时钟电路时钟电路是单片机提供时间基准的部分，用于控制单片机的运行速度和时序。

时钟电路产生的时钟信号决定了单片机的工作频率，它分为外部时钟和内部时钟两种。

二、单片机的工作原理单片机的工作原理可以概括为以下几个步骤：复位、初始化、执行程序、循环执行。

1. 复位当单片机上电或接收到外部复位信号时，会进入复位状态。

单片机的结构及工作原理
单片机是一种集成电路芯片，它由CPU核心、存储器、I/O端口、定时器/计数器、中断控制器以及其他外围电路组成。

单片机的工作原理如下：
1. 开机复位：单片机通电后，会执行复位操作。

当复位信号触发时，CPU会跳转到预定的复位向量地址，开始执行复位操作。

2. 初始化：执行复位操作后，单片机会进行初始化。

这包括设置输入/输出端口的初始状态、初始化定时器和计数器等。

3. 执行指令：一旦初始化完成，单片机会开始执行存储器中的指令。

指令通常存储在Flash存储器中，单片机会按照程序计
数器（PC）的值逐条执行指令。

4. 控制流程：单片机执行程序时会根据条件跳转、循环、分支等控制流程操作来改变指令执行顺序。

5. 处理输入输出：单片机可以从外部设备（如传感器、键盘等）读取输入信号，并根据程序逻辑给出相应的输出信号。

6. 中断处理：单片机具有中断控制功能，可以在特定条件下立即中断当前程序，并执行中断服务程序。

中断通常用于及时响应外界事件。

7. 系统时钟：单片机需要一个时钟源来同步指令和数据的处理。

时钟源可以是外部晶振、内部振荡器或者其他时钟源，它们提供基准频率给单片机。

单片机的工作基于时钟信号和电压供应，控制执行指令、处理输入输出等任务。

通过程序设计和外部电路连接，单片机可以应用于各种领域，如家用电器、自动化控制、通信等。

51单片机工作原理
51单片机是一种常用的微控制器，其工作原理主要包括以下
几个方面。

1. 总线结构：51单片机内部包含三条总线，分别是数据总线、地址总线和控制总线。

这些总线连接着各个功能模块，实现数据和地址的传输以及控制信号的传递。

2. CPU核心：51单片机采用哈佛结构，具有一个8位的CPU
核心。

CPU核心包括指令执行单元、寄存器、时钟模块等，
负责指令的解码和执行、数据的处理等操作。

3. 存储器：51单片机内部包含存储器单元，包括程序存储器（ROM）和数据存储器（RAM）。

ROM存储了程序代码和
常量数据，RAM用于存储运行时需要的变量和临时数据。

4. 外设接口：51单片机具有多个外设接口，如串口、定时器、IO口等。

这些接口可以与外部设备进行通信和控制，扩展了
单片机的功能。

5. 中断系统：51单片机内置中断系统，可以主动响应外部设
备的中断请求，实现及时的数据处理和优先级控制。

6. 时钟系统：51单片机采用晶体振荡器提供稳定的时钟信号，以驱动CPU和各个外设模块的工作。

时钟信号的频率可根据
需要进行设置。

7. 电源管理：51单片机具有电源管理功能，可以在需要时启动或关闭各个模块，以实现节能和延长电池寿命。

通过以上几个方面的工作原理，51单片机能够完成各种各样的任务，广泛应用于嵌入式系统中。

单片机的结构及原理单片机（Microcontroller Unit，简称MCU）是一种小型、低成本且功能强大的微处理器。

它集成了中央处理器（CPU）、存储器（RAM、ROM）、输入/输出端口（I/O）、时钟电路以及各种外设接口等组成部分，可广泛应用于各个领域，如家用电器、工业自动化、汽车电子等。

一、单片机的结构单片机的基本结构包括如下组成部分：1. 中央处理器（CPU）：负责处理各种指令和数据，是单片机的核心部件。

它通常由控制单元和算术逻辑单元组成，控制单元用于控制指令的执行，算术逻辑单元用于执行各种算术和逻辑运算。

2. 存储器（Memory）：包括随机存储器（RAM）和只读存储器（ROM）。

RAM用于存储临时数据和程序运行时的变量，ROM用于存储固定的程序指令和常量数据。

3. 输入/输出端口（I/O）：用于与外部设备进行数据交互，包括输入口和输出口。

输入口用于接收来自外部设备的信号或数据，输出口则用于向外部设备输出信号或数据。

4. 时钟电路（Clock）：提供单片机运行所需的时钟信号，控制程序的执行速度和数据的处理。

5. 外设接口（Peripheral Interface）：用于连接各种外部设备，如显示器、键盘、传感器等。

通过外设接口，单片机可以与外部设备进行数据交换和控制操作。

二、单片机的工作原理单片机的工作原理如下：1. 程序存储：单片机内部ROM存储了一段程序代码，也称为固化程序。

当单片机上电或复位时，程序从ROM中开始执行。

2. 取指令：控制单元从ROM中读取指令，并将其送入指令寄存器。

3. 指令译码：指令寄存器将读取的指令传递给控制单元，控制单元根据指令的类型和操作码进行译码，确定指令需要执行的操作。

4. 指令执行：控制单元执行译码后的指令，包括算术逻辑运算、数据传输、输入输出等操作。

5. 中断处理：单片机可响应外部中断信号，当发生中断时，单片机会中止当前的程序执行，转而处理中断请求。

单片机的结构原理单片机（Microcontroller Unit，MCU）是一种集成电路，具备处理器核心、存储器、外设接口以及时钟源等功能，能够完成各种计算和控制任务。

它在现代电子设备中广泛应用，如家用电器、汽车电子、通信设备等。

一、单片机的内部结构1. 处理器核心：单片机的处理器核心是其最基本的部分，通常包括中央处理器（Central Processing Unit，CPU）、寄存器（Registers）以及指令集（Instruction Set）。

处理器核心负责执行程序指令，进行数据处理和控制操作。

2. 存储器：单片机需要存储程序代码和数据，因此内部通常集成了不同类型的存储器。

其中，闪存（Flash）用于存储程序代码，随机存储器（Random Access Memory，RAM）用于存储临时数据。

有些单片机还会集成非易失性存储器（Electrically Erasable Programmable Read-Only Memory，EEPROM），用于存储常驻数据。

3. 外设接口：单片机通过外设接口与外部器件进行通信和控制。

常见的外设接口包括通用输入输出口（General Purpose Input/Output，GPIO）、串行通信接口（Serial Communication Interface，SCI/UART）、并行通信接口（Parallel Communication Interface，PCI）等。

不同的单片机可能具备不同的外设接口，以适应各种应用需求。

4. 时钟源：单片机需要时钟信号来同步处理器核心和外设操作。

时钟源可以是外部晶体振荡器或者内部振荡电路产生的振荡信号。

时钟源决定了单片机的运行速度，通常以赫兹（Hz）为单位表示。

二、单片机的工作原理单片机的工作原理主要包括四个阶段：初始化（Initialization）、执行（Execution）、中断（Interrupt）和休眠（Sleep）。

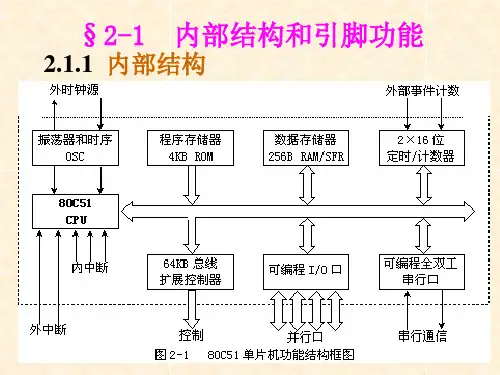

第二章MCS51单片机的基本结构与工作原理一、8051单片机内部包含哪些主要逻辑功能部件？提示：（1）CPU—包括运算器和控制器。

其中运算器主要有运算逻辑部件ALU（实质上就是一个全加器）、累加器A、暂存器TMP（如B寄存器、数据指针DPTR）、程序状态字PSW（寄存程序运行的状态信息）；控制器主要有程序计数器PC（实质是加1计数器）、指令寄存器IR（存放指令操作码的专用寄存器）、指令译码器、定时控制逻辑电路（按指令的性质发出一系列定时信号）、条件转移逻辑电路。

（2）内部RAM。

共有256个RAM单元。

其中低128个单元（00H—7FH）供用户使用，高128个单元（80H—FFH）是专用寄存器，有着特殊逻辑功能（又名特殊功能寄存器SFR）。

（3）内部ROM。

8031内部无ROM，8051有4KB掩膜ROM。

（4）定时/计数器。

MCS51共有2个16位的定时/计数器（T0、T1）。

（5）并行I/O口。

MCS51共有4个8位并行I/O口（P0、P1、P2、P3）。

（6）串行口。

MCS51有1个全双工的串行口。

（7）中断控制系统。

MS51共有5个中断源，且分两个优先级别。

（8）时钟电路。

系统允许的最高晶振频率为12MHz（主要用于通信）。

二、MCS51问片内RAM、片外提示：（1（2）（片内外统一编址空间共64KB）、128个单元中的21个单元SFR，高128个单元中的107个空闲地址，用户不能使用。

切记！）、片外数据存储器（寻址空间64KB）。

（3）从功能上划分为程序存储器、内部数据存储器、特殊功能寄存器、位地址空间、外部数据存储器。

访问片内RAM的指令助记符是MOV；如MOV P1，A访问片外RAM的指令助记符是MOVX；如MOVX @DPTR ，A访问片外ROM的指令助记符是MOVC；如MOVC A，@A+PC三、MCS51单片机片内RAM按用途可以划分几个区域？各有什么作用？（片内RAM低128单元划分哪三个主要部分？各部分主要功能是什么？）提示：片内RAM是最灵活的地址空间，在物理上分成两个独立的功能不同的区域，即低128个单元（00H —7FH）的数据RAM区、高128个单元（80H—FFH）的特殊功能寄存器SFR区（见下一题的回答）。

一、引言51单片机是嵌入式系统中常用的一种微控制器，具有体积小、功耗低、性能稳定等特点，被广泛应用于各种电子设备中。

本文将介绍51单片机的基本结构及其工作原理，以帮助读者更好地理解和应用这一重要的电子元器件。

二、51单片机的基本结构1. CPU部分51单片机的CPU部分包括中央处理器、时钟电路和控制电路等。

中央处理器负责执行指令，时钟电路提供时序信号，控制电路负责协调各个部件的工作。

2. 存储器部分51单片机的存储器部分包括程序存储器和数据存储器。

程序存储器用于存储程序代码，数据存储器用于存储程序运行过程中的数据。

3. 输入输出部分51单片机的输入输出部分包括并行输入输出端口、串行输入输出端口和定时器计数器等。

这些部件可以实现与外部设备的数据交换和时间管理。

4. 中断系统51单片机的中断系统可以对外部事件进行实时响应，提高系统的实时性和稳定性。

三、51单片机的工作原理1. 程序执行流程51单片机的程序执行流程包括指令译码、指令执行和状态更新等步骤。

当51单片机接收到外部的启动信号时，中央处理器开始执行存储器中的程序代码，按照指令对数据进行处理，并根据结果更新系统状态。

2. 时钟信号生成51单片机的时钟信号由时钟电路产生，为系统提供统一的时序基准。

时钟信号的频率和占空比对系统的性能和功耗有重要影响，需要根据具体应用进行合理设计和配置。

3. 输入输出控制51单片机的输入输出控制通过端口和定时器计数器实现。

用户可以通过编程设置端口的输入输出方向和电平状态，利用定时器计数器实现定时和计数功能。

4. 中断处理51单片机的中断处理通过中断系统实现，可以对外部事件进行实时响应。

中断事件的优先级和处理顺序对系统的实时性和稳定性有重要影响，需要仔细设计和调试。

四、结论51单片机作为嵌入式系统中常用的微控制器，具有重要的应用价值。

本文介绍了51单片机的基本结构及其工作原理，希望能够帮助读者更好地理解和应用这一重要的电子元器件。

单片机的基本结构与工作原理单片机（Microcontroller）是一种集成电路，具备中央处理器（CPU）、内存、输入输出接口和定时器等功能单元，广泛应用于电子设备及嵌入式系统中。

本文将介绍单片机的基本结构和工作原理。

一、单片机的基本结构单片机的基本结构主要包括中央处理器（CPU）、存储器、输入输出（I/O）接口和定时器。

下面将详细介绍这些组成部分：1. 中央处理器（CPU）中央处理器是单片机的核心，负责执行指令和控制整个系统的运行。

它由运算逻辑单元（ALU）和控制单元（CU）组成。

ALU负责执行算术和逻辑运算，而CU负责从存储器中读取指令并解码指令，控制ALU的操作。

2. 存储器存储器用于存储程序和数据。

单片机的存储器包括随机存储器（RAM）和只读存储器（ROM）。

RAM可读写，用于存储临时数据和变量；而ROM只能读取，用于存储程序指令和常量数据。

此外，一些单片机还提供闪存（Flash）存储器，它可以对数据进行修改和擦除。

3. 输入输出（I/O）接口输入输出接口用于连接外部设备，实现与外部环境的交互。

常见的输入输出接口包括通用输入输出口（GPIO）、串行通信接口（UART）、并行输入输出口（PIO）等。

通过这些接口，单片机可以接受外部传感器的信号输入和控制外部执行器的操作。

4. 定时器定时器用于产生精确的时间延迟和计时功能，广泛应用于测量、计时、脉冲生成等场景。

单片机的定时器通常由一个或多个定时器/计数器组成，可以根据需要进行配置和使用。

二、单片机的工作原理单片机按照程序的顺序执行指令，实现各种功能。

单片机的工作原理可以概括为以下几个步骤：1. 上电复位单片机上电后，会进行复位操作，将内部寄存器和标志位恢复到初始状态。

此时，单片机的程序计数器将指向程序的起始地址。

2. 指令译码和执行单片机从存储器中读取指令，并进行解码。

解码后确定指令的类型和操作对象，并执行相应的操作。

指令的执行过程包括数据传送、算术运算、逻辑运算等。

AT89C51单片机的基本结构和工作原理AT89C51单片机是一种经典的8位微控制器，由美国公司Intel开发，现在由Atmel公司继续生产和推广。

它被广泛应用于嵌入式系统、自动控制、工业控制和通信等领域。

AT89C51单片机的基本结构和工作原理如下：基本结构：1.中央处理器单元(CPU)：AT89C51单片机采用MCS-51体系结构，内置一个8位的中央处理器，工作频率可达到12MHz。

其指令集包括大约100多种指令，支持各种数据操作和控制指令。

2. 存储器：AT89C51单片机集成了4KB的Flash程序存储器、128B的RAM数据存储器和128B的EEPROM数据存储器。

Flash存储器用于存储用户程序，RAM用于临时数据存储，EEPROM用于非易失性数据存储。

3.I/O端口：AT89C51单片机具有32个I/O端口，可以实现与外部设备的数据交换和控制。

这些端口可以配置为输入端口或输出端口，用于连接外部器件。

4. 定时器/计数器：AT89C51单片机集成了2个16位的定时器/计数器(Timer/Counter)，用于生成精确的时序信号和计数功能。

它们可以配置为定时器模式或计数器模式，支持各种定时操作。

6.中断系统：AT89C51单片机具有强大的中断系统，支持外部中断和定时器中断等多种中断源。

中断可以在程序执行过程中插入，用于实现实时响应和多任务处理。

7.电源管理：AT89C51单片机需要外部供电，工作电压一般为5V。

它可以通过内部的低功耗模式和掉电模式实现电源管理，在不需要工作时降低功耗。

工作原理：1.启动系统：当AT89C51单片机上电后，系统会初始化各个部件，包括设置定时器、I/O端口、中断系统等，并执行一段启动程序。

3.处理中断：当有外部中断或定时器中断发生时，CPU会暂停当前任务，保存现场状态，跳转到中断程序执行，处理完中断后再返回主程序继续执行。

4.数据交换：AT89C51单片机可以通过I/O端口与外部设备进行数据交换和控制，包括输入数据和输出数据。

单片机的工作原理与架构分析单片机（microcontroller）是一种集成电路芯片，包含了微处理器核心、存储器、输入输出接口以及定时器等功能模块。

它具备自主运算、控制和交互能力，广泛应用于各个领域，包括家电、通信、汽车、工业自动化等。

本文将详细解析单片机的工作原理与架构。

一、单片机的工作原理单片机的工作原理主要由以下几个方面组成：1. 微处理器核心：单片机的核心是一款特定的微处理器，通常采用的是CISC架构（Complex Instruction Set Computer）。

微处理器能够执行各种算术、逻辑和控制指令，通过时钟信号的驱动来按照指令序列进行运算。

2. 存储器：单片机内部包括多种类型的存储器，其中包括程序存储器（ROM或Flash）和数据存储器（RAM）。

程序存储器用于存储单片机的指令集，而数据存储器则用于存储运行中的数据。

3. 输入输出接口（IO）：单片机通常具备多个通用输入输出引脚，用于与外部设备进行数据交互。

通过配置这些引脚，单片机可以接收外部传感器的数据，同时也可以向外部设备发送控制信号。

4. 定时器：定时器在单片机中起着重要的作用，它可以产生各种时间延迟、周期性和计时信号。

通过合理的配置和使用，定时器可以实现精确的时间控制和时序触发。

二、单片机的架构分析单片机的架构分析主要从内部结构和功能模块两个方面展开。

1. 内部结构单片机的内部结构包括以下几个组成部分：（1）中央处理器（CPU）：中央处理器是单片机的核心部分，负责指令的解码和执行。

它由控制单元和算术逻辑单元组成，控制单元负责指令的解码和分发，而算术逻辑单元则负责数据处理和运算。

（2）存储器：单片机内部的存储器包括程序存储器和数据存储器。

程序存储器用于存储单片机的指令集，通常采用ROM或Flash存储器，存储了程序的固定代码。

数据存储器用于存储运行中的数据，通常采用SRAM或EEPROM存储器。

（3）输入输出接口：单片机的输入输出接口通常由通用输入输出引脚、串行通信接口、模拟输入输出和定时器等组成。

单片机的基本组成与内部结构解析单片机（Microcontroller Unit，MCU）是一种集成了微处理器核心、内存、输入输出接口和其他辅助设备的特殊集成电路。

它通常被用于控制和执行各种电子设备的功能，如家电、汽车电子系统、电子游戏等。

在本文中，我们将解析单片机的基本组成和内部结构。

一、单片机的基本组成单片机由以下几个基本组成部分构成：1. 微处理器核心：单片机的核心是一颗集成了中央处理器（Central Processing Unit，CPU）和其他相关电路的芯片。

CPU是单片机的大脑，负责执行程序指令和处理数据。

它通常包括算术逻辑单元（Arithmetic Logic Unit，ALU）、控制单元和寄存器等。

2. 存储器：单片机中的存储器用于存储程序指令和数据。

它通常分为两种类型：只读存储器（Read-Only Memory，ROM）和随机存储器（Random Access Memory，RAM）。

ROM存储器中存储了单片机的固化程序，而RAM存储器用于存储程序执行过程中产生的临时数据。

3. 输入输出接口：单片机通过输入输出接口与外部设备进行通信。

输入接口用于接收外部信号，如按键、传感器的输入信号等；输出接口用于控制外部设备，如LED灯、驱动器等。

这些接口通常包括并口、串口、模拟输入输出等。

4. 时钟电路：单片机需要一个稳定的时钟信号来同步处理器和其他电路的操作。

时钟信号通常由晶振产生，用于控制单片机的运行速度。

5. 电源管理电路：单片机需要一个恒定的电源电压来供电。

电源管理电路包括稳压器、电源滤波器和电源开关等，用于稳定和管理供电。

6. 辅助电路：单片机中还可能包括一些辅助电路，如定时器、计数器、中断控制器等。

这些电路用于提供特定的计时和控制功能，增强单片机的功能。

二、单片机的内部结构在单片机中，各个组成部分相互连接形成了复杂的内部结构。

1. 微处理器核心与存储器的连接：微处理器核心与存储器之间的连接通常通过数据总线、地址总线和控制总线实现。
