单片机的硬件结构和原理资料

单片机原理及接口技术单片机（Microcontroller）是一种集成了微处理器核心、存储器、输入/输出端口和定时器等功能于一体的计算机系统。

它具有成本低廉、体积小巧、功耗低等优点，广泛应用于各个领域。

本文将介绍单片机的原理及接口技术。

一、单片机原理1. 单片机的组成结构单片机通常由CPU、存储器、输入/输出口、定时/计数器、中断系统等组成。

其中，CPU是单片机的核心，负责执行程序指令；存储器用于存储程序和数据；输入/输出口用于与外部设备进行数据交互；定时/计数器用于计时和计数；中断系统可以处理外部事件。

2. 单片机的工作原理单片机工作时，先从存储器中加载程序指令到CPU的指令寄存器中，然后CPU执行指令并根据需要从存储器中读取数据进行计算和操作，最后将结果写回存储器或输出到外部设备。

3. 单片机的编程语言单片机的程序可以使用汇编语言或高级语言编写。

汇编语言是一种低级语言，直接使用机器码进行编程，对硬件的控制更加精细，但编写和调试难度较大。

而高级语言（如C语言）可以将复杂的操作用简单的语句描述，易于编写和阅读，但对硬件的控制相对较弱。

二、单片机的接口技术1. 数字输入/输出接口（GPIO）GPIO是单片机与外部设备进行数字信号交互的通道。

通过配置GPIO的输入或输出状态，可以读取外部设备的状态或者输出控制信号。

GPIO的配置包括引脚的模式、电平状态和中断功能等。

应根据具体需求合理配置GPIO，以实现与外部设备的稳定通信。

2. 模拟输入/输出接口单片机通常具有模数转换器（ADC）和数模转换器（DAC），用于模拟信号的输入和输出。

ADC将模拟信号转换为数字信号，以便单片机进行处理。

而DAC则将数字信号转换为模拟信号，用于驱动模拟设备。

模拟输入/输出接口的配置需要考虑转换精度、采样率和信噪比等因素。

3. 串行通信接口串行通信接口允许单片机与其他设备进行数据交换。

常见的接口包括UART（通用异步收发器）、SPI（串行外设接口）和I2C（串行外设接口），它们具有不同的通信速率和传输协议。

单片机的结构及工作原理
单片机是一种集成电路芯片，它由CPU核心、存储器、I/O端口、定时器/计数器、中断控制器以及其他外围电路组成。

单片机的工作原理如下：
1. 开机复位：单片机通电后，会执行复位操作。

当复位信号触发时，CPU会跳转到预定的复位向量地址，开始执行复位操作。

2. 初始化：执行复位操作后，单片机会进行初始化。

这包括设置输入/输出端口的初始状态、初始化定时器和计数器等。

3. 执行指令：一旦初始化完成，单片机会开始执行存储器中的指令。

指令通常存储在Flash存储器中，单片机会按照程序计
数器（PC）的值逐条执行指令。

4. 控制流程：单片机执行程序时会根据条件跳转、循环、分支等控制流程操作来改变指令执行顺序。

5. 处理输入输出：单片机可以从外部设备（如传感器、键盘等）读取输入信号，并根据程序逻辑给出相应的输出信号。

6. 中断处理：单片机具有中断控制功能，可以在特定条件下立即中断当前程序，并执行中断服务程序。

中断通常用于及时响应外界事件。

7. 系统时钟：单片机需要一个时钟源来同步指令和数据的处理。

时钟源可以是外部晶振、内部振荡器或者其他时钟源，它们提供基准频率给单片机。

单片机的工作基于时钟信号和电压供应，控制执行指令、处理输入输出等任务。

通过程序设计和外部电路连接，单片机可以应用于各种领域，如家用电器、自动化控制、通信等。

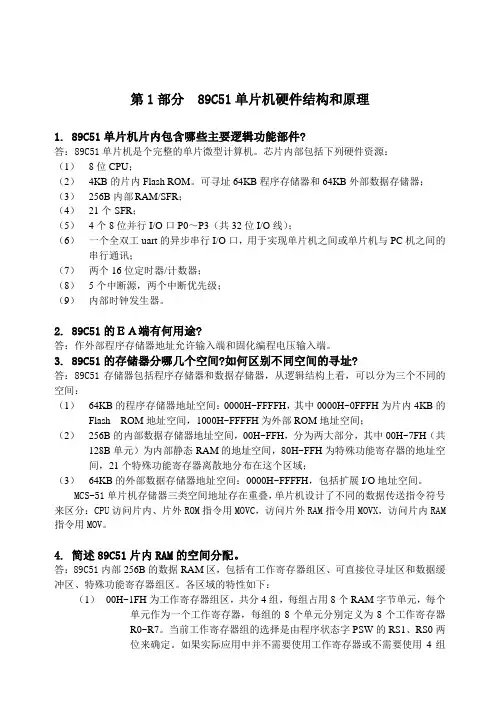

第1部分 89C51单片机硬件结构和原理1. 89C51单片机片内包含哪些主要逻辑功能部件?答：89C51单片机是个完整的单片微型计算机。

芯片内部包括下列硬件资源：（1）8位CPU；（2）4KB的片内Flash ROM。

可寻址64KB程序存储器和64KB外部数据存储器；（3）256B内部 RAM/SFR；（4）21个 SFR；（5）4个8位并行I/O口P0～P3（共32位I/O线）；（6）一个全双工uart的异步串行I/O口，用于实现单片机之间或单片机与PC机之间的串行通讯；（7）两个16位定时器/计数器；（8）5个中断源，两个中断优先级；（9）内部时钟发生器。

2. 89C51的ＥＡ端有何用途?答：作外部程序存储器地址允许输入端和固化编程电压输入端。

3. 89C51的存储器分哪几个空间?如何区别不同空间的寻址?答：89C51存储器包括程序存储器和数据存储器，从逻辑结构上看，可以分为三个不同的空间：（1）64KB的程序存储器地址空间：0000H~FFFFH，其中0000H~0FFFH为片内4KB的Flash ROM地址空间，1000H~FFFFH为外部ROM地址空间；（2）256B的内部数据存储器地址空间，00H~FFH，分为两大部分，其中00H~7FH（共128B单元）为内部静态RAM的地址空间，80H~FFH为特殊功能寄存器的地址空间，21个特殊功能寄存器离散地分布在这个区域；（3）64KB的外部数据存储器地址空间：0000H~FFFFH，包括扩展I/O地址空间。

MCS-51单片机存储器三类空间地址存在重叠，单片机设计了不同的数据传送指令符号来区分：CPU访问片内、片外ROM指令用MOVC，访问片外RAM指令用MOVX，访问片内RAM 指令用MOV。

4. 简述89C51片内RAM的空间分配。

答：89C51内部256B的数据RAM区，包括有工作寄存器组区、可直接位寻址区和数据缓冲区、特殊功能寄存器组区。

单片机的结构及原理单片机（Microcontroller Unit，简称MCU）是一种小型、低成本且功能强大的微处理器。

它集成了中央处理器（CPU）、存储器（RAM、ROM）、输入/输出端口（I/O）、时钟电路以及各种外设接口等组成部分，可广泛应用于各个领域，如家用电器、工业自动化、汽车电子等。

一、单片机的结构单片机的基本结构包括如下组成部分：1. 中央处理器（CPU）：负责处理各种指令和数据，是单片机的核心部件。

它通常由控制单元和算术逻辑单元组成，控制单元用于控制指令的执行，算术逻辑单元用于执行各种算术和逻辑运算。

2. 存储器（Memory）：包括随机存储器（RAM）和只读存储器（ROM）。

RAM用于存储临时数据和程序运行时的变量，ROM用于存储固定的程序指令和常量数据。

3. 输入/输出端口（I/O）：用于与外部设备进行数据交互，包括输入口和输出口。

输入口用于接收来自外部设备的信号或数据，输出口则用于向外部设备输出信号或数据。

4. 时钟电路（Clock）：提供单片机运行所需的时钟信号，控制程序的执行速度和数据的处理。

5. 外设接口（Peripheral Interface）：用于连接各种外部设备，如显示器、键盘、传感器等。

通过外设接口，单片机可以与外部设备进行数据交换和控制操作。

二、单片机的工作原理单片机的工作原理如下：1. 程序存储：单片机内部ROM存储了一段程序代码，也称为固化程序。

当单片机上电或复位时，程序从ROM中开始执行。

2. 取指令：控制单元从ROM中读取指令，并将其送入指令寄存器。

3. 指令译码：指令寄存器将读取的指令传递给控制单元，控制单元根据指令的类型和操作码进行译码，确定指令需要执行的操作。

4. 指令执行：控制单元执行译码后的指令，包括算术逻辑运算、数据传输、输入输出等操作。

5. 中断处理：单片机可响应外部中断信号，当发生中断时，单片机会中止当前的程序执行，转而处理中断请求。

单片机的结构原理单片机（Microcontroller Unit，MCU）是一种集成电路，具备处理器核心、存储器、外设接口以及时钟源等功能，能够完成各种计算和控制任务。

它在现代电子设备中广泛应用，如家用电器、汽车电子、通信设备等。

一、单片机的内部结构1. 处理器核心：单片机的处理器核心是其最基本的部分，通常包括中央处理器（Central Processing Unit，CPU）、寄存器（Registers）以及指令集（Instruction Set）。

处理器核心负责执行程序指令，进行数据处理和控制操作。

2. 存储器：单片机需要存储程序代码和数据，因此内部通常集成了不同类型的存储器。

其中，闪存（Flash）用于存储程序代码，随机存储器（Random Access Memory，RAM）用于存储临时数据。

有些单片机还会集成非易失性存储器（Electrically Erasable Programmable Read-Only Memory，EEPROM），用于存储常驻数据。

3. 外设接口：单片机通过外设接口与外部器件进行通信和控制。

常见的外设接口包括通用输入输出口（General Purpose Input/Output，GPIO）、串行通信接口（Serial Communication Interface，SCI/UART）、并行通信接口（Parallel Communication Interface，PCI）等。

不同的单片机可能具备不同的外设接口，以适应各种应用需求。

4. 时钟源：单片机需要时钟信号来同步处理器核心和外设操作。

时钟源可以是外部晶体振荡器或者内部振荡电路产生的振荡信号。

时钟源决定了单片机的运行速度，通常以赫兹（Hz）为单位表示。

二、单片机的工作原理单片机的工作原理主要包括四个阶段：初始化（Initialization）、执行（Execution）、中断（Interrupt）和休眠（Sleep）。

单片机结构原理单片机是一种集成电路，在一个芯片上包含了中央处理器（CPU）、存储器和各种输入输出设备。

它通常由控制器、运算器、存储器和各种输入输出接口组成。

控制器是单片机的核心部件，用于控制整个系统的运行。

它包含指令寄存器、程序计数器和指令译码器等功能模块。

指令寄存器用于存储当前执行的指令，程序计数器则用于存储下一条将要执行的指令的地址。

指令译码器用于解析指令，并将其转换为对应的操作。

运算器是负责执行算术和逻辑运算的模块。

它包含算术逻辑单元（ALU）和状态寄存器等组件。

ALU能够执行加法、减法、乘法、除法等算术运算，同时也能够执行逻辑运算，如与、或、非等。

状态寄存器用于存储运算结果的状态信息，如溢出、进位等。

存储器用于存储程序和数据。

主要包括程序存储器和数据存储器。

程序存储器用于存储单片机的程序指令，常见的有闪存（Flash）和只读存储器（ROM）等。

数据存储器用于存储程序的数据，通常包括随机存取存储器（RAM）和特殊功能寄存器等。

单片机还包含各种输入输出接口，用于与外部设备进行交互。

常见的包括通用输入输出口（GPIO）、串行通信接口（UART）、并行输入输出口（PIO）等。

GPIO用于连接各种输入和输出设备，如按键、LED灯等。

UART用于与外部设备进行串行通信，如连接计算机或其他设备进行数据传输。

PIO用于并行数据的输入输出，适用于连接并行设备。

使用单片机可以实现各种控制和数据处理功能，如嵌入式系统、工业自动化、家电控制等。

其结构原理的核心在于控制器的指令执行和运算器的运算能力，以及存储器和接口的协同工作。

通过编程和配置相应的硬件接口，可以实现对外部设备的控制和数据交换。
